Намагничивающее устройство Российский патент 2025 года по МПК H01F13/00

Изобретение относится к области электротехники, в частности к электромагнитным установкам, и может быть применено для намагничивания постоянных магнитов из магнитожестких материалов.

Известно намагничивающее устройство для контроля намагничивания изделий из ферро-магнитных материалов, описанное в авторском свидетельстве на изобретение № 1196960. Данное намагничивающее устройство состоит из электромагнита с многозвенным ярмом, выполненным в виде эллиптического цилиндра, звенья которого выполнены с возможностью взаимного поворота и фиксации, расположенные под углом к продольной оси ярма, и сменных полюсных наконечников, установленных на крайних звеньях ярма.

Недостатком данного устройства является длинное ярмо с имеющими в местах скольжения подвижных частей ярма паразитных воздушных зазоров, что приводит к большому магнитному сопротивлению, а это, в свою очередь, ухудшает намагничивание объекта.

Известно намагничивающее устройство, описанное в авторском свидетельстве на изобретение № 1198575 и выбранное нами в качестве прототипа. Оно состоит из электромагнитной катушки, неподвижного магнитопровода, подвижного магнитопровода и обращенных друг к другу параллельных полюсов, между которыми размещается намагничиваемый объект. При этом подвижный магнитопровод состоит из двух частей в виде направленных друг к другу клиньев, расположенных у одного из полюсов основного магнитопровода.

Недостатком данного устройства является то, что магнитное поле поступает на намагничиваемый объект от намагничивающей катушки через магнитопровод, который имеет собственное магнитное сопротивление и насыщение. Это приводит к низкой напряженности магнитного потока через намагничиваемую деталь и низкому КПД устройства.

Задачей, на решение которой направлено предполагаемое изобретение, является создание магнитного потока высокой напряженности, проходящего через намагничиваемый объект.

Поставленная задача решается намагничивающим устройством, которое содержит электромагнитную катушку, неподвижный магнитопровод, подвижный магнитопровод, обращенные друг к другу параллельные полюса, между которыми размещается намагничиваемый объект, при этом новым является то, что неподвижный магнитопровод имеет П-образный профиль, на горизонтальной части которого изнутри выполнен выступ со скошенными сторонами, и на вершине которого размещен полюс неподвижного магнитопровода, напротив него на некотором расстоянии расположен другой полюс, закрепленный на подвижном магнитопроводе, размещенный таким образом, что своей шириной он закрывает свободную сторону неподвижного магнитопровода, образуя замкнутую полость внутри неподвижного магнитопровода, кроме того, внутри этой полости на подвижном магнитопроводе размещена электромагнитная катушка. При этом каждый полюс намагничивающего устройства выполнен в виде фокусирующей призмы, а подвижный магнитопровод представляет из себя цельный объект.

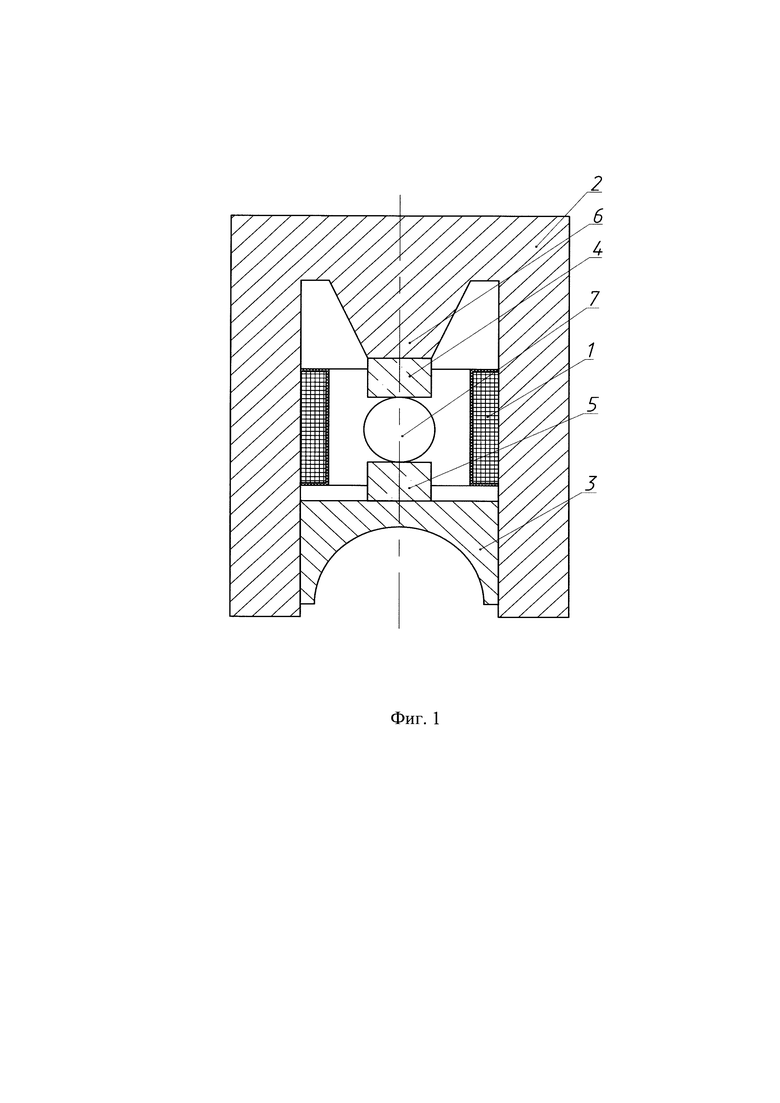

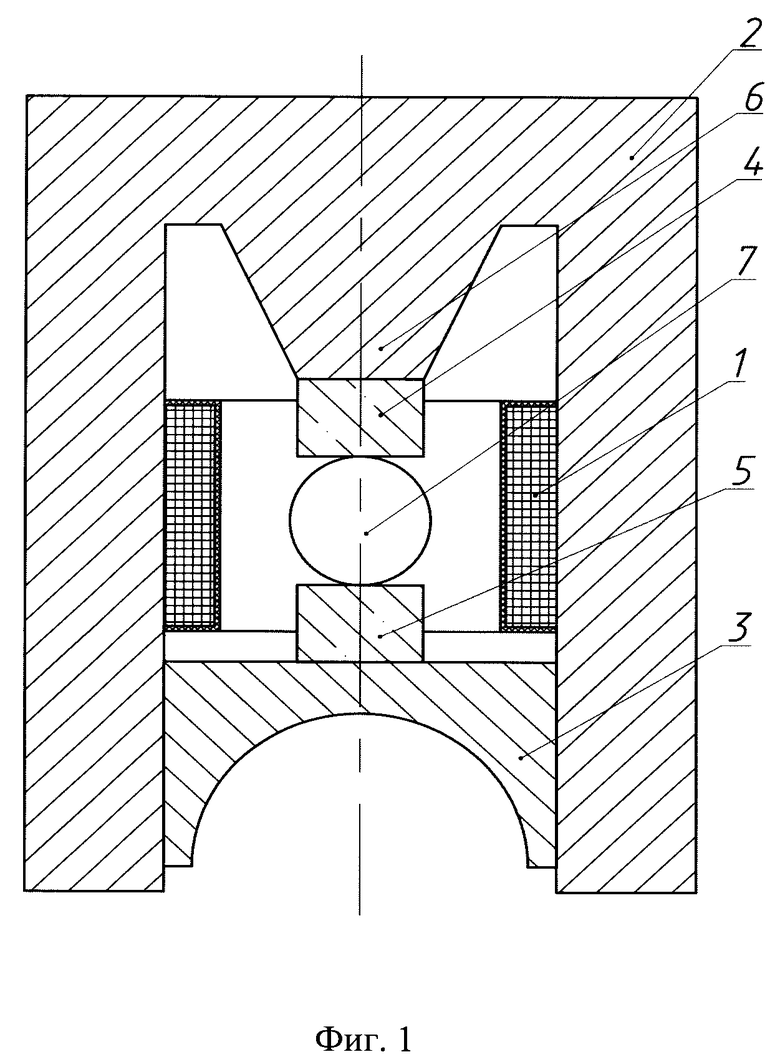

Заявленное решение поясняется графическими материалами - фиг. 1, где схематично показана конструкция намагничивающего устройства.

Намагничивающее устройство состоит из неподвижного магнитопровода 2 броневого типа с П-образным профилем. Внутри него размещен подвижный магнитопровод 3 таким образом, что он закрывает внутреннюю полость основного магнитопровода 2, делая систему замкнутой. Внутри полости основного магнитопровода 2, напротив друг друга, находятся два параллельных полюса 4 и 5, выполненные в виде призмы. Один полюс 4 размещен на вершине выступа со скошенными сторонами 6, который является частью неподвижного магнитопровода 2. Другой полюс 5 закреплен на подвижном магнитопроводе 3. Также на подвижном магнитопроводе размещена электронная катушка 1. Между полюсами 4 и 5 размещается намагничиваемый объект 7.

Намагничивающее устройство работает следующим образом, при помещении намагничиваемого объекта 7 в рабочую зону между фокусирующими призмами 4 и 5, подвижный магнитопровод 3 перемещается внутри основного магнитопровода 1, поджимая фокусирующие призмы 4 и 5 к намагниченному объекту 7, после чего на намагничиваемый объект 7 надвигается электромагнитная катушка 1 таким образом, что намагничиваемый объект 7 оказывается внутри электромагнитной катушки 1, где под действием группы электроимпульсов происходит его намагничивание. При этом материал, из которого изготовлены фокусирующие призмы 4 и 5, должен быть большей магнитопроводности, чем у магнитопроводов 2 и 3.

В результате магнитное поле, созданное электромагнитной катушкой 1, воспринимается магнитопроводами 2 и 3, проходит через рабочую зону, суммируясь с магнитным полем остаточной намагниченности призм 4 и 5 и магнитным полем, образовавшимся в элементах намагниченного объекта 7, т.к. объект находится внутри намагничивающей катушки 1, что обеспечивает магнитный поток высокой напряженности, проходящий через намагничиваемый объект 7.

Таким образом, заявленное решение позволяет обеспечить создание магнитного потока высокой напряженности, проходящего через намагничиваемый объект.

Изобретение относится к области электротехники, в частности к электромагнитным установкам, и может быть применено для намагничивания постоянных магнитов из магнитожестких материалов. Технический результат заключается в создании магнитного потока высокой напряженности, проходящего через намагничиваемый объект. Намагничивающее устройство содержит электромагнитную катушку, неподвижный магнитопровод, подвижный магнитопровод, обращенные друг к другу параллельные полюса, между которыми размещается намагничиваемый объект. Неподвижный магнитопровод имеет П-образный профиль, на горизонтальной части которого изнутри выполнен выступ со скошенными сторонами и на вершине которого размещен полюс неподвижного магнитопровода. Напротив полюса неподвижного магнитопровода на расстоянии расположен другой полюс, закрепленный на подвижном магнитопроводе, размещенный таким образом, что своей шириной он закрывает свободную сторону неподвижного магнитопровода, образуя замкнутую полость внутри неподвижного магнитопровода. Внутри этой полости на подвижном магнитопроводе размещена элетромагнитная катушка. 2 з.п. ф-лы, 1 ил.

1. Намагничивающее устройство, содержащее электромагнитную катушку, неподвижный магнитопровод, подвижный магнитопровод, обращенные друг к другу параллельные полюса, между которыми размещается намагничиваемый объект, отличающееся тем, что неподвижный магнитопровод имеет П-образный профиль, на горизонтальной части которого изнутри выполнен выступ со скошенными сторонами, и на вершине которого размещен полюс неподвижного магнитопровода, напротив него на расстоянии расположен другой полюс, закрепленный на подвижном магнитопроводе, размещенный таким образом, что своей шириной он закрывает свободную сторону неподвижного магнитопровода, образуя замкнутую полость внутри неподвижного магнитопровода, кроме того, внутри этой полости на подвижном магнитопроводе размещена электромагнитная катушка.

2. Намагничивающее устройство, выполненное по п. 1, отличающееся тем, что каждый полюс намагничивающего устройства выполнен в виде фокусирующей призмы.

3. Намагничивающее устройство, выполненное по пп. 1, 2, отличающееся тем, что подвижный магнитопровод представляет из себя цельный объект.
