Способ формирования помех радиолокационным станциям с синтезированной апертурой и устройство для его осуществления Российский патент 2025 года по МПК G01S7/38 H04K3/00 G01S13/90

Изобретение относится к областям маскировки и радиотехники, в частности к способам и технике радиоэлектронного подавления радиолокационных станций, функционирующих в режиме синтезирования апертуры, и может быть использовано при выполнении мероприятий маскировки объектов от систем радиолокационного наблюдения, созданных на основе радиолокационных станций, функционирующих в режиме синтезирования апертуры.

Под заградительной помехой в данной заявке понимается помеха радиолокационной станции с синтезированной апертурой, которая обеспечивает превышение уровня сигнала над сигналом, отраженным от объектов разведки и подстилающей поверхности в пределах радиолокационного изображения, при попадании сигнала от передающей антенны устройства формирования помех в характеристику направленности антенны радиолокационной станции с синтезированной апертурой.

Известен «Способ имитации радиолокационной цели с нелинейными электрическими свойствами» (Патент РФ №2339968, МПК G01S 7/40, опубл. 27.11.2008 г., бюл.: №33), заключающийся в приеме элементами приемной антенной решетки зондирующего сигнала нелинейной радиолокационной станции (РЛС) с несущей частотой f₀, распределении его по соответствующим приемным каналам, усилении и излучении элементами передающей антенной решетки в направлении нелинейной РЛС на той же несущей частоте, при этом приемная и передающая антенные решетки представляют собой решетку Ван-Атта, в каждом приемном канале перед излучением принятый зондирующий сигнал подают на нелинейный преобразователь, осуществляющий преобразование его спектра и формирование сигналов на гармониках зондирующего сигнала, которые усиливают с помощью широкополосного усилителя, с обеспечением увеличения спектральной плотности мощности излучаемого сигнала до необходимой для радиоподавления нелинейной РЛС, при этом элементы приемной и передающей антенных решеток выполняют широкополосными.

Недостатком данного способа является отсутствие возможности формирования заградительных помех радиолокационным станциям, функционирующим в режиме синтезирования апертуры, обеспечивающих скрытие районов местности, превышающих размеры скрываемого объекта (группы объектов).

Известен «Способ создания ретранслированных помех» (Патент РФ №2523430, МПК H04K 3/00, опубл. 10.01.2014 г., бюл.: №1), включающий прием зондирующих сигналов РЛС бокового обзора каждой из станций помех, размещенных по периметру защищаемой зоны, измерение длительности и периода повторения зондирующих сигналов, формирование многократно излучаемой помехи, коррелированной с зондированием, в виде копий принимаемых сигналов, введение задержки излучения копий принимаемых сигналов и сдвига несущей частоты помехи, а также прием сигналов радионавигационной космической системы ГЛОНАСС, последующее изменение программно от периода к периоду повторения зондирующих сигналов введенных задержки и частотного сдвига, излучение указанной помехи с наклонной поляризацией, выделение из структуры космических радиосигналов кодовых сигналов, формирование при выделении кодовых сигналов опорных импульсных последовательностей и использование их при формировании помехи и синхронизации станций помех, работающих в совокупности.

Недостатком данного способа является сложность реализации устройства, реализующего его, и отсутствие возможности формирования заградительных помех радиолокационным станциям, функционирующим в режиме синтезирования апертуры.

Наиболее близким по технической сущности к заявленному способу является «Способ искажения радиолокационного изображения в космической радиолокационной станции с синтезированной апертурой антенны» (Патент РФ №2622904, МПК G01S 13/90; G01S 7/38, опубл. 21.06.2017 г., бюл.: №18), заключающийся в приеме ретранслятором зондирующих импульсов космической радиолокационной станции с синтезированной апертурой антенны (РСА), их усилении, переносе несущей частоты на промежуточную частоту, фильтрации, аналогово-цифровом преобразовании с определенным интервалом дискретизации, записи полученной последовательности цифровых от счетов, фильтрации и излучении ретранслируемых радиолокационных сигналов в направлении космической РСА, в котором задают размеры маскируемой области эллиптической формы, для которой будет с формирована ложная отметка (полуоси эллипса ΔR и ΔL), вектор геоцентрических координат точки земной поверхности, соответствующей положению центра ложной отметки, вычисляют для каждого зондирования текущее расстояние между космической РСА и точкой на земной поверхности, соответствующей положению центра ложной отметки, и расстояние между космической РСА и ретранслятором, формируют N реализаций функций быстрой и медленной фазовой модуляции, распределенных по гауссовским законам с нулевыми математическими ожиданиями, среднеквадратичными отклонениями равными π и определенными интервалами корреляции, задают закон модуляции импульсов (модулирующую функцию) в виде последовательности цифровых от счетов, считывают i-й отсчет p-го зондирующего импульс через интервал времени обработки, формируют N произведений, суммируют полученные произведения, преобразуют последовательность цифровых отсчетов произведений в аналоговый ретранслируемый импульс, переносят его частоту с промежуточной на несущую и усиливают до требуемого уровня мощности.

Недостатком данного способа является сложность реализации устройства, реализующего его, и отсутствие возможности формирования заградительных помех радиолокационным станциям, функционирующим в режиме синтезирования апертуры, обеспечивающих скрытие районов местности, превышающих размеры скрываемого объекта (группы объектов).

Задача изобретения заключается в создании способа и устройства, формирования помех радиолокационным станциям с синтезированной апертурой.

Технический результат заключается в реализации возможности формирования заградительных помех, обеспечивающих скрытие районов местности, превышающих размеры скрываемого объекта (группы объектов) и упрощении реализации устройства, генерирующего помехи радиолокационным станциям, функционирующим в режиме синтезирования апертуры антенны.

Технический результат достигается тем, что в способе искажения радиолокационного изображения в космической радиолокационной станции с синтезированной апертурой антенны, заключающимся в том, что принимают ретранслятором зондирующий импульс космической радиолокационной станции, функционирующей в режиме синтезирования апертуры, усиливают его, фильтруют и излучают ретранслируемый радиолокационный сигнал в направлении радиолокационной станции, при этом дополнительно задают параметры подавляемой радиолокационной станции, функционирующей в режиме синтезирования апертуры, генерируют ансамбль сигналов на частотах, соответствующих разрешающей способности радиолокационной станции по азимуту, модулируют принятый от радиолокационной станции сигнал ансамблем сгенерированных гармоник, фильтруют сигнал от побочных гармоник в полосе модулируемого сигнала, получают ансамбль сигналов, задержанных по времени, полученных путем пропускания модулированного сигнала через линии задержки кратные разрешающей способности радиолокационной станции по дальности, суммируют ансамбль сигналов с разными задержками, усиливают просуммированный сигнал.

Технический результат (в способе) достигается за счет модуляции сигнала, принятого от радиолокационной станции, функционирующей в режиме синтезирования апертуры, ансамблем сгенерированных сигналов на частотах, кратных частотам, соответствующим разрешающей способности радиолокационной станции по азимуту, задержки модулированного сигнала в линиях задержки на длительности кратные разрешающей способности радиолокационной станции по дальности, и суммировании задержанных сигналов перед излучением в направлении радиолокационной станции.

Реализация способа показана на фиг.1, на которой представлен алгоритм способа формирования помех радиолокационным станциям с синтезированной апертурой.

Предлагаемый способ осуществляется следующим образом.

В блоке 1 задают:

- параметры радиолокационной станции

1) диапазон частот Δf, Гц,

Δf_РЛС = f_max - f_min,

где f_max - максимальная частота излучения радиолокационной станции с синтезированной апертурой;

f _min - минимальная частота излучения радиолокационной станции с синтезированной апертурой;

2) разрешающая способность радиолокационной станции с синтезированной апертурой, по азимуту Δα, град. (фиг. 2);

3) разрешающая способность радиолокационной станции с синтезированной апертурой по дальности, Δd, м (фиг. 2);

4) максимальный α_max и минимальный α_min углы обзора пространства по азимуту относительно линии движения носителя радиолокационной станции с синтезированной апертурой (фиг. 2);

5) максимальная d_max и минимальная d_min дальности обзора пространства радиолокационной станцией с синтезированием апертуры (фиг. 2);

6) минимальная скорость движения носителя радиолокационной станции с синтезированной апертурой v_min..

В блоке 2 принимают сигнал от радиолокационной станции.

В блоке 3 усиливают принятый сигнал до уровня необходимого для дальнейшей обработки.

В блоке 4 генерируют ансамбль сигналов на частотах, кратных частотам, соответствующим разрешающей способности радиолокационной станции по азимуту. При этом количество генерируемых сигналов определяется выражением

N _α = (α_max-min)/Δα,

а номинальные значения их частот определяются выражением

f _{г. i} = i⋅f_Δα, (1),

где i - номер генерируемого сигнала, входящего в ансамбль сигналов, i = 1,…,N_α;

f _Δα - частота сигнала, соответствующая разрешающей способности радиолокационной станции с синтезированной апертурой,

f _Δα = 2v_min/λ_max⋅(cos α_min - cos (α_min+ Δα)),

где λ_max - максимальная длинна волны сигнала радиолокационной станции с синтезированной апертурой,

λ_max = с / f_min,

где с - скорость света.

В блоке 5 модулируют принятый сигнал ансамблем сигналов, сгенерированным в блоке 4, в частотном модуляторе.

В блоке 6 фильтруют сигнал от побочных гармоник в полосе модулированного сигнала, определяемой выражениями

f _Фmin = f_сигн. - f_Δα⋅N_α,

f _Фmax = f_сигн. + f_Δα⋅N_α.

В блоке 7 получают ансамбль модулированных сигналов путем пропускания его через линии задержки на длительности кратные разрешающей способности радиолокационной станции по дальности.

Количество линий задержки сигнала определяется выражением

N_d = (d_max−d_min)/Δd,

а номинальные значения длительности в линии задержки определяются выражением

τ_зад.j = j⋅τ, (2),

где j = 1..N_d; τ - задержка, определяемая разрешающей способностью радиолокационной станции по дальности,

τ = Δd / c.

В блоке 8 суммируют ансамбль сигналов с разными задержками.

В блоке 9 усиливают просуммированный сигнал.

В блоке 10 излучают сигнал в направлении радиолокационной станции.

Представленная последовательность действий образует предлагаемый способ формирования помех радиолокационным станциям с синтезированной апертурой. Данный способ может быть реализован с помощью устройства, схема которого представлена на фиг. 3.

Известно устройство «Имитатор радиолокационной цели» (Патент РФ №2676469, МПК G01S 7/40; G01S 7/4052; G01S 7/4056; G09B 9/40, опубл. 29.12.2018 г., бюл.: №1), которое может быть использовано в том числе и для создания помех радиолокационным станциям, функционирующим в режиме синтезирования апертуры, характеризующийся тем, что содержит предварительный усилитель, многоотводную линию задержки, набор модуляторов, сумматор; переменную линию задержки, частотный/фазовый детектор, анализатор-коррелятор, амплитудный/пиковый детектор, блок формирования задержки, регулируемый усилитель, вычислитель параметров имитации и блок сдвига частоты со следующими соединениями: первый сигнальный вход предварительного усилителя соединен с выходом приемной антенны, а его выход соединен параллельно с входами амплитудного/пикового детектора, частотного/фазового детектора и многоотводной линии задержки, выходы которой через модуляторы соединены с входами сумматора, на вторые входы модуляторов заведены коэффициенты амплитудно-фазовой модуляции, выход сумматора через переменную линию задержки соединен с сигнальным входом регулируемого усилителя, управляющий вход которого соединен с первым выходом вычислителя параметров имитации, а его выход соединен с сигнальным входом блока сдвига частоты, управляющий вход которого соединен со вторым выходом вычислителя параметров имитации, а его выход является выходом имитатора; выход амплитудного/пикового детектора соединен с первым входом анализатора-коррелятора и с первым входом вычислителя параметров имитации, четвертый выход которого соединен с управляющим входом предварительного усилителя; выход частотного/фазового детектора соединен со вторым входом анализатора-коррелятора и с первым входом блока формирования задержки, выход которого соединен с управляющим входом переменной линии задержки, а второй вход блока формирования задержки соединен с третьим выходом вычислителя параметров имитации, второй вход которого соединен с выходом анализатора-коррелятора; вычислитель параметров имитации также имеет третий вход задающих параметров имитации по дальности, скорости и эффективной площади рассеяния имитируемой цели.

Недостатком данного устройства является отсутствия возможности формирования заградительных помех радиолокационным станциям, функционирующим в режиме синтезирования апертуры, обеспечивающих скрытие районов местности, превышающих размеры скрываемого объекта (группы объектов).

Известно устройство «Станция активных помех» (Патент РФ №2660469, МПК G01S 7/38; G01S 7/021; G01S 7/36; G01S 13/88; H04K 3/00; G01V 3/12, опубл. 06.07.2018 г., бюл.: №19), которое предназначено для использования в комплексах радиоэлектронного подавления и может использоваться в аппаратуре радиотехнической защиты летательных аппаратов, включающее: приемную антенну передней полусферы - ППС, приемную антенну задней полусферы - ЗПС, два малошумящих усилителя, входную переключающую матрицу, два понижающих конвертера, два синтезатора частоты гетеродина, два смесителя, два программируемых устройства управления, два преобразователя «аналог-цифра», два быстродействующих запоминающих устройства (ЗУ) с произвольным доступом, два синтезатора частоты 1 ГГц, два преобразователя «цифра-аналог», два модулятора, два повышающих конвертора, выходную переключающую матрицу, два усилителя мощности, передающую антенну ППС и передающую антенну ЗПС, два блока определения частоты входного сигнала, устройство связи и управления, при этом выход антенны ППС или ЗПС соединен последовательно с входами параллельно расположенных малошумящих усилителей, выходы которых последовательно соединены с входами входной переключающей матрицы, два выхода сигнала ППС или ЗПС, расположенных параллельно, соединены последовательно с входами двух, расположенных параллельно, понижающих конвертеров, выходы которых соединены последовательно с входами двух, расположенных параллельно, смесителей, выходы которых соединены последовательно с входами двух, параллельно расположенных, быстродействующих ЗУ с произвольным доступом, выходы которых соединены последовательно с входами двух параллельных преобразователей «цифра-аналог», выходы которых последовательно соединены с входами двух повышающих параллельных конвертеров, выходы которых соединены последовательно с входами выходной переключающей матрицы, два выхода которой соединены с входами двух, параллельно расположенных, усилителей мощности, выходы которых соединены с входами параллельно расположенных передающих антенн - ППС или ЗПС, кроме того, выходы с линий поступления сигналов ППС и ЗПС соединены с входами двух, параллельно расположенных, блоков определения частоты входного сигнала, входы понижающих конвертеров соединены последовательно с выходами синтезаторов частот гетеродина, входы двух смесителей соединены с выходами двух, параллельно расположенных, синтезаторов частоты 1 ГГЦ, выходы которых соответственно последовательно соединены с входами двух модуляторов, а входы синтезаторов частоты гетеродина, расположенных параллельно, связаны последовательно с входами двух, параллельно расположенных, повышающих конвертеров, выходы блоков определения частоты входного сигнала, расположенных параллельно, соединены с входами программируемых, параллельно расположенных, устройств управления, выходы которых в свою очередь соединены с входами синтезаторов частоты гетеродина, в свою очередь выход устройства связи и управления последовательно соединен с двумя, расположенными параллельно, программируемыми устройствами управления, а устройство связи и управления взаимодействует с бортовым радиоэлектронным оборудованием.

Недостатком данного устройства является отсутствия возможности формирования заградительных помех радиолокационным станциям, функционирующим в режиме синтезирования апертуры, обеспечивающих скрытие районов местности, превышающих размеры скрываемого объекта (группы объектов).

Наиболее близким из числа технических решений является устройство, реализующее «Способ искажения радиолокационного изображения в космической радиолокационной станции с синтезированной апертурой антенны» (Патент РФ №2622904, МПК G01S 13/90; G01S 7/38, опубл. 21.06.2017 г., бюл.: №18), которое состоит из: приемной антенны, первого усилителя, опорного генератора, устройства ввода данных, первого смесителя, первого запоминающего устройства, первого фильтра, аналого-цифрового преобразователя, устройства управления, второго запоминающего устройства, блока вычислителей, включающего вычислитель расстояний R_rp и R_лp, вычислитель времени задержки t_зp, вычислитель от счетов функций быстрой и медленной фазовой модуляции, а также вычислитель от счетов модулирующих функций M_pin, блока перемножителей, сумматора, цифроаналогового преобразователя, второго смесителя, второго фильтра, второго усилителя и передающей антенны, причем выход приемной антенны соединен с входом первого усилителя, выход усилителя соединен с первым входом первого смесителя, выход опорного генератора соединен со вторым входом первого смесителя и вторым входом второго смесителя, выход устройства ввода данных соединен с входом первого запоминающего устройства, выход первого смесителя соединен с входом первого фильтра, выход первого фильтра соединен с входом аналогово-цифрового преобразователя, выход аналогово-цифрового преобразователя соединен с первым входом второго запоминающего устройства, выходы первого запоминающего устройства соединены с входами блока вычислителей, первый выход блока вычислителей соединен с входом устройства управления, первый и второй выходы устройства управления соединены со вторым и третьим входами второго запоминающего устройства, выход второго запоминающего устройства соединен с входами блока перемножителей, выходы со второго по последний соединены с входами блока перемножителей, выходы блока перемножителей соединены с входами сумматора, выход сумматора соединен с входом цифроаналогового преобразователя, выход цифроаналогового преобразователя соединен с первым входом второго смесителя, выход второго смесителя, соединен с входом второго фильтра, выход второго фильтра соединен с входом второго усилителя, выход второго усилителя, соединен с входом передающей антенны, являющейся выходом устройства.

Недостатком данного устройства является отсутствия возможности формирования заградительных помех радиолокационным станциям, функционирующим в режиме синтезирования апертуры, обеспечивающих скрытие районов местности, превышающих размеры скрываемого объекта (группы объектов), а также сложность его технической реализации.

Технический результат достигается тем что, в устройство формирования помех радиолокационным станциям с синтезированной апертурой состоящее из последовательно соединенных приемной антенны и усилителя сигнала радиочастоты, управляемого полосового фильтра, и последовательно соединенных второго усилителя сигнала радиочастоты и передающей антенны, дополнительно содержит синтезатор частот, первый сумматор сигналов, частотный модулятор, блок управления фильтром, блок линий задержки, второй сумматор сигналов, причем выход усилителя радиочастоты соединен с первым входом частотного модулятора и входом блока управления фильтром, выходы 1…Nα, где Nα - количество элементов разрешения по азимуту на радиолокационном снимке местности радиолокационной станции с синтезированной апертурой, синтезатора частот соединены с соответствующими входами первого сумматора, выход которого соединен со вторым входом частотного модулятора, выход которого соединен с первым входом управляемого полосового фильтра, а его второй вход соединен с выходом блока управления фильтром, при этом выход управляемого полосового фильтра соединен с входом блока линий задержки, выходы 1…N_d, где N_d - количество элементов разрешения по дальности на радиолокационном снимке местности радиолокационной станции с синтезированной апертурой, которого соединены с соответствующими входами второго сумматора сигналов, а выход второго сумматора сигналов соединен со входом второго усилителя радиочастоты.

Технический результат достигается за счет введения новых существенных отличий (в устройстве), заключающихся в том, что введены новые блоки, в которых реализуются функции, приводящие к формированию заградительных помех: генерации сигналов на частотах, кратных частотам, соответствующим разрешающей способности радиолокационной станции по азимуту, (синтезатор частот); суммирования сигналов с выхода синтезатора частот, (первый сумматор сигналов); модуляции сигнала, принятого от радиолокационной станции, функционирующей в режиме синтезирования апертуры, (частотный модулятор); управления полосовым фильтром в соответствии номиналом несущей частоты сигнала (блок управления фильтром); задержки модулированного сигнала в линиях задержки на длительности кратные разрешающей способности радиолокационной станции по дальности (блок линий задержки); суммировании задержанных сигналов перед излучением в направлении радиолокационной станции (второй сумматор сигналов).

Заявленное устройство поясняется фигурами:

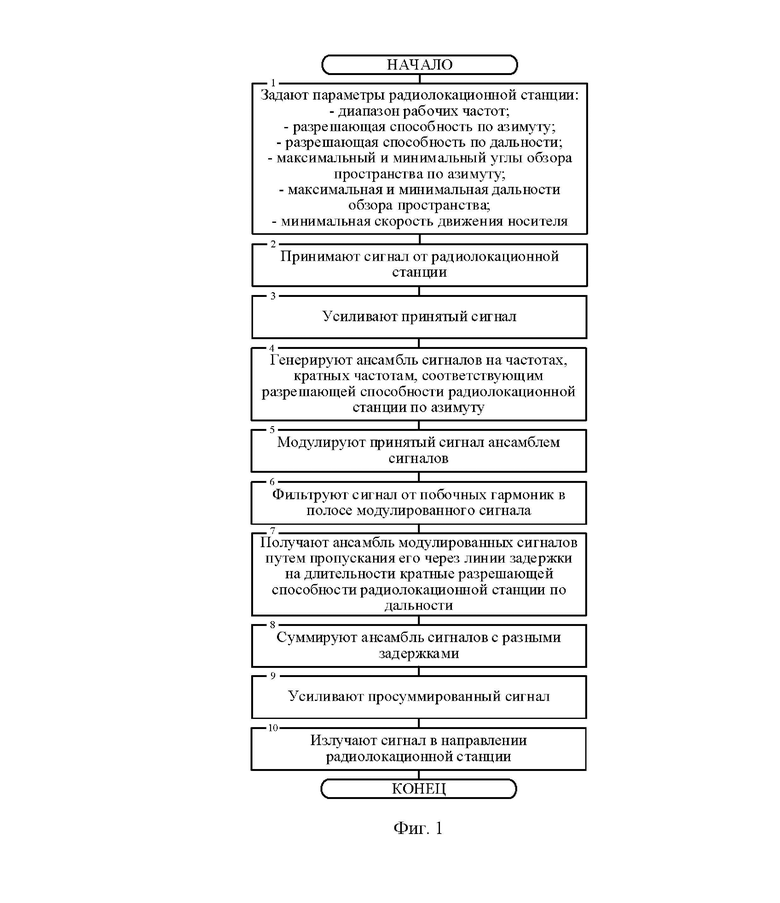

фиг. 1 - блок-схема способа формирования помех радиолокационным станциям с синтезированной апертурой;

фиг. 2 - пояснение к формированию радиолокационного изображения, получаемого радиолокационной станцией с синтезированной апертурой;

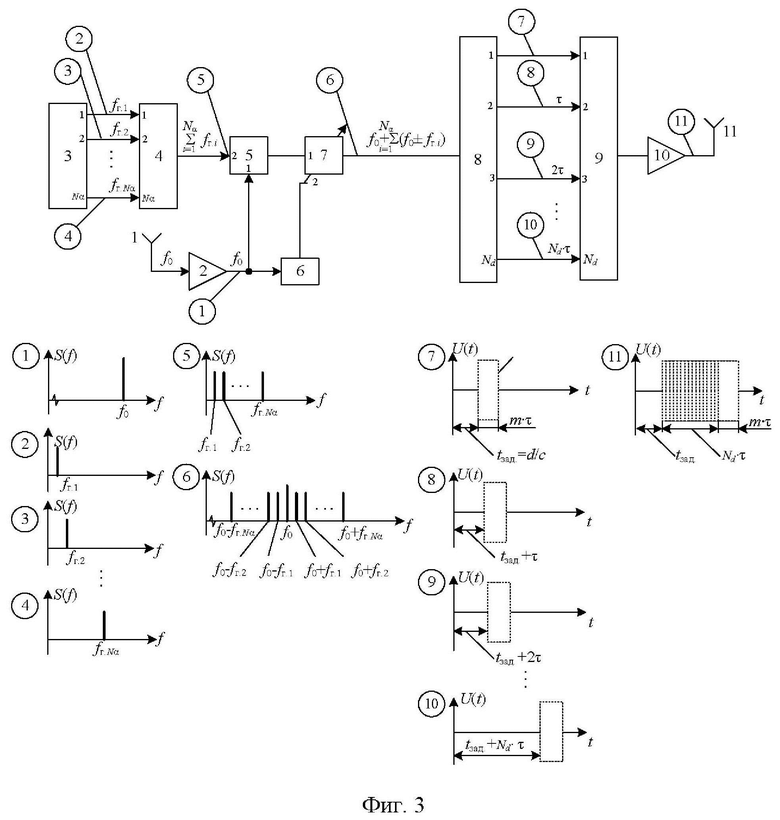

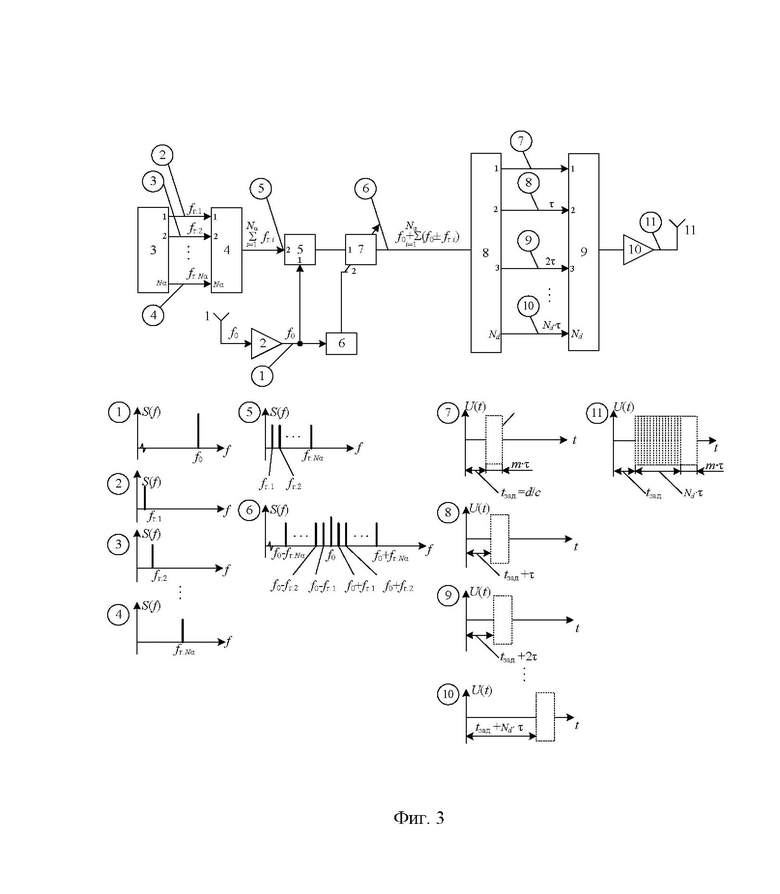

фиг. 3 - схема устройства формирования помех радиолокационным станциям с синтезированной апертурой, и диаграммы поясняющие принцип обработки сигнала.

Предлагаемое устройство формирования помех радиолокационным станциям с синтезированной апертурой, состоит из приемной антенны 1, первого усилителя сигнала радиочастоты 2, синтезатора частот 3, первого сумматора сигналов 4, частотного модулятора 5, блока управления фильтром 6, управляемого полосового фильтра 7, блока линий задержки 8, второго сумматора сигналов 9, второго усилителя сигнала радиочастоты 10, передающей антенны 11, при этом входом устройства является приемная антенна 1, выход приемной антенны 1 подключен к входу первого усилителя сигнала радиочастоты 2, выход первого усилителя сигнала радиочастоты 2 подключен к входу 1 частотного модулятора 5 и к входу блока управления фильтром 6, выходы с 1 по N_α синтезатора частот 3 подключены к соответствующим входам первого сумматора сигналов 4, выход первого сумматора сигналов 4 подключен ко второму входу частотного модулятора 5, выход частотного модулятора 5 подключен к входу 1 управляемого полосового фильтра 7, выход блока управления фильтром 6 подключен к входу 2 управляемого полосового фильтра 7, выход управляемого полосового фильтра 7 подключен к блоку линий задержки 8, выходы с 1 по N_d блока линий задержки 8 подключены к соответствующим входам второго сумматора сигналов 9, выход второго сумматора сигналов 9 подключен к входу второго усилителя сигнала радиочастоты 10, выход второго усилителя сигнала радиочастоты 10 подключен к входу передающей антенны 11, выход передающей антенны 11 является выходом устройства.

Назначение и техническая реализация отдельных блоков и их функций в заявляемом устройстве.

Приемная антенна 1 предназначена для приема радиоволн, их преобразования в электрический сигнал.

Варианты технической реализации приемных антенн представлены в источнике [Драбкин А.Л. и др. Антенно-фидерные устройства. Изд. 2-е, доп. и перераб. - М.: «Сов. радио», 1974. - 536 с., стр. 288, 292, 314, 318, 323,393, 333, 334, 345, 369, 416].

Первый и второй усилители сигнала радиочастоты 2 и 10 предназначены для усиления сигнала до требуемого уровня.

Варианты технической реализации усилителей сигнала радиочастоты 2 и 10 представлены в источниках [Г.П. Тартаковский. Динамика систем автоматической регулировки усиления. - М.:Госэнергоиздат, 1957. - 192 с., стр. 13, 51, 56, 60, 187-189; Макаренко А. А., Плотников М. Ю. Устройства приема и преобразования сигналов. Учебное пособие. - Университет ИТМО, 2019. - 112 с., стр. 102; Белов Л.А. Устройства формирования СВЧ-сигналов и их компоненты учеб. пособ. - М.: Издательский дом МЭИ, 2010. - 320 с., стр. 114, 115, 117, 118].

Синтезатор частот 3 предназначен для генерации ансамбля сигналов в количестве N_α с номиналами, определенными выражением (1).

Варианты технической реализации синтезатора частот 3 представлен в [Белов Л.А. Устройства формирования СВЧ-сигналов и их компоненты учеб. пособ. - М.: Издательский дом МЭИ, 2010 - 320 с., стр. 245, 246, 249-251, 254, 255, 259].

Первый сумматора сигналов 4 предназначен для суммирования ансамбля сигналов с выхода синтезатора частот 3.

Вариант технической реализации первого сумматора сигналов 4 представлен в источнике [Алексенко А.Г. и др. Применение прецизионных аналоговых микросхем/А. Г. Алексенко, Е.А. Коломбет, Г. И. Стародуб. - 2-е изд., перераб. и доп. - М.: Радио и связь, 1985. - 256 с., стр. 91].

Частотный модулятор 5 предназначен для модуляции несущего сигнала, поступающего с выхода усилители сигнала радиочастоты 2 сигналом просуммированного ансамбля сигналов, поступающего с выхода первого сумматора сигналов 4.

Вариант технической реализации частотного модулятора 5 представлен в источнике [Белов Л.А. Устройства формирования СВЧ-сигналов и их компоненты учеб. пособ. - М.: Издательский дом МЭИ, 2010. - 320 с., стр. 161, 163-165].

Блок управления фильтром 6 предназначен для измерения несущей частоты принятого сигнала от радиолокационной станции с синтезированной апертурой и выработке по измеренным значениям управляющего сигнала на полосовой фильтр 7.

Вариант технической реализации блок управления фильтром 6 представлен в [Кушнир Ф. В. Электрорадиоизмерения: Учебное пособие для вузов. - Л.: Энергоатомиздат. Ленингр. отд-ние,1983. - 320 с., стр. 195, 196, 198, 200, 201].

Управляемый полосовой фильтр 7 предназначен для фильтрации побочных гармоник сигнала, возникших после модуляции сигнала.

Варианты реализации полосового фильтра 7 представлены в источниках [С.И. Баскаков. Радио/технические цепи и сигналы. Изд. третье, перераб. и доп. - М.: Высшая школа, 2000. - 462 с., стр. 347; Зааль P. Справочник по расчету фильтров: Пер. с нем. - М.: Радио и связь, 1983. - 752 с., стр. 32].

Блок линий задержки 8 предназначен для формирования ансамбля сигналов в количестве N_d с задержками на длительности, определяемые выражением (2).

Блок линий задержки 8 может быть реализован кусками кабеля или волновода, обеспечивающим задержку сигнала на заданное время, либо по схеме представленной в источнике [Хижа Г.С., Вендик И.Б., Серебрякова Е.А. СВЧ фазовращатели и переключатели: Особенности создания на р-i-n-диодах в интегральном исполнении. - М.: Радио и связь,1984. - 184 с., стр. 51].

Второй сумматор сигналов 9 предназначен для суммирования сигналов на радиочастоте в количестве N_d.

Варианты реализации второго сумматора сигналов 9 представлены в источнике [Микроэлектронные устройства СВЧ: Учеб. пособие для радиотехнических специальностей вузов / Г.И. Веселов, Е.Н. Егоров, Ю.Н. Алехин и др.; Под ред. Г.И. Веселова. - М.: Высш. шк., 1988. - 280 с., стр. 70, 72, 73, 75].

Передающая антенна 11 предназначена для преобразования сигнала радиочастоты в электромагнитные волны и его излучения в пространство в направлении радиолокационной станции с синтезированной апертурой.

Варианты реализации передающей антенны 11 представлены в источнике [Драбкин А.Л. и др. Антенно-фидерные устройства. Изд. 2-е, доп. и перераб. - М.: «Сов. радио», 1974. - 536 с., стр. 288, 292, 314, 318, 323,393, 333, 334, 345, 369, 416].

Устройство работает следующим образом.

Приемная антенна 1 принимает электромагнитный сигнал от радиолокационной станции с синтезированной апертурой и преобразует его в электрический сигнал с частотой f₀, принятый сигнал усиливается первым усилителем сигнала радиочастоты 2 до требуемого для дальнейшей обработки значения, усиленный сигнал поступает на первый вход частотного модулятора 5 и в блок управления фильтром 6, синтезатор частот 3 генерирует N_α сигналов на частотах f_г.i, где i = 1…N_α, соответствующих разрешающей способности радиолокационной станции с синтезированной апертурой по азимуту, сгенерированные сигналы f_г.i поступают на вход первого сумматора сигналов 4, где суммируется, с выхода первого сумматора сигналов 4 просуммированный сигнал поступает на второй вход частотного модулятора 5, где модулирует сигнал, поступающий на первый вход частотного модулятора 5, с выхода частотного модулятора 5 сигнал поступает на первый вход управляемого полосового фильтра 7, в блоке управления фильтром 6 измеряется несущая частота сигнала, принятого от радиолокационной станции с синтезированной апертурой, и по значению номинала частоты вырабатывается управляющий сигнал, который поступает на второй вход управляемого полосового фильтра 7, где по управляющему сигналу устанавливается необходимая полоса фильтрации сигнала от f_Фmin до f_Фmax, поступающего на первый вход управляемого полосового фильтра 7, в полосовом фильтре 7 сигнал фильтруется от побочных гармоник, возникших после преобразования частоты сигнала частотным модулятором 5, с выхода управляемого полосового фильтра 7 сигнал поступает в блок линий задержки 8, где проходит через N_d линий задержки на длительности τ_зад.j, где j = 1..N_d, соответствующие задержке сигнала в соответствии с номером элемента разрешения радиолокационного снимка местности по дальности, получаемого радиолокационной станцией с синтезированной апертурой, после чего сигналы поступают на соответствующие входы второго сумматора сигналов 9, где суммируются, с выхода сумматора 9 сигнал поступает на вход второго усилителя сигнала радиочастоты 10, где усиливается и далее с выхода второго усилителя сигнала радиочастоты 10 поступает в передающую антенну 11, где электрический сигнал преобразуется в электромагнитный сигнал и излучается в пространство.

Изобретение относится к областям маскировки и радиотехники, в частности к способам и технике радиоэлектронного подавления радиолокационных станций, функционирующих в режиме синтезирования апертуры, и может быть использовано при выполнении мероприятий маскировки объектов от систем радиолокационного наблюдения, созданных на основе радиолокационных станций, функционирующих в режиме синтезирования апертуры. Техническим результатом группы изобретений является возможность формирования заградительных помех, обеспечивающих скрытие районов местности, превышающих размеры скрываемого объекта или группы объектов, и упрощение реализации устройства, генерирующего помехи радиолокационным станциям, функционирующим в режиме синтезирования апертуры антенны. Способ формирования помех радиолокационным станциям с синтезированной апертурой заключается в модуляции сигнала, принятого от радиолокационной станции, функционирующей в режиме синтезирования апертуры, ансамблем сгенерированных сигналов на частотах, кратных частотам, соответствующим разрешающей способности радиолокационной станции по азимуту, задержки модулированного сигнала в линиях задержки на длительности, кратные разрешающей способности радиолокационной станции по дальности, и суммировании задержанных сигналов перед излучением в направлении радиолокационной станции. Устройство формирования помех радиолокационным станциям с синтезированной апертурой для реализации способа дополнительно содержит синтезатор частот, первый и второй сумматоры сигналов, частотный модулятор, блок управления фильтром и блок линий задержки. 2 н.п. ф-лы, 3 ил.

1. Способ формирования помех радиолокационным станциям с синтезированной апертурой, заключающийся в том, что принимают ретранслятором зондирующий импульс космической радиолокационной станции, функционирующей в режиме синтезирования апертуры, усиливают его, фильтруют и излучают ретранслируемый радиолокационный сигнал в направлении радиолокационной станции, отличающийся тем, что задают параметры подавляемой радиолокационной станции, функционирующей в режиме синтезирования апертуры, генерируют ансамбль сигналов на частотах, соответствующих разрешающей способности радиолокационной станции по азимуту, модулируют принятый от радиолокационной станции сигнал ансамблем сгенерированных гармоник, фильтруют сигнал от побочных гармоник в полосе модулируемого сигнала, получают ансамбль сигналов, задержанных по времени, полученных путем пропускания модулированного сигнала через линии задержки, кратные разрешающей способности радиолокационной станции по дальности, суммируют ансамбль сигналов с разными задержками, усиливают просуммированный сигнал.

2. Устройство формирования помех радиолокационным станциям с синтезированной апертурой для реализации способа по п. 1, состоящее из последовательно соединенных приемной антенны и усилителя сигнала радиочастоты, управляемого полосового фильтра и последовательно соединенных второго усилителя сигнала радиочастоты и передающей антенны, отличающееся тем, что дополнительно содержит синтезатор частот, первый сумматор сигналов, частотный модулятор, блок управления фильтром, блок линий задержки, второй сумматор сигналов, причем выход усилителя радиочастоты соединен с первым входом частотного модулятора и входом блока управления фильтром, выходы 1…N_α, где N_α - количество элементов разрешения по азимуту на радиолокационном снимке местности радиолокационной станции с синтезированной апертурой, синтезатора частот соединены с соответствующими входами первого сумматора, выход которого соединен со вторым входом частотного модулятора, выход которого соединен с первым входом управляемого полосового фильтра, а его второй вход соединен с выходом блока управления фильтром, при этом выход управляемого полосового фильтра соединен с входом блока линий задержки, выходы 1…N_d, где N_d - количество элементов разрешения по дальности на радиолокационном снимке местности радиолокационной станции с синтезированной апертурой, которого соединены с соответствующими входами второго сумматора сигналов, а выход второго сумматора сигналов соединен со входом второго усилителя радиочастоты.
