Нож метательный Российский патент 2025 года по МПК B26B3/06

Изобретение относится к холодному оружию и предназначено для обучения спортсменов и военнослужащих специальных подразделений искусству метания ножей, а также может использоваться в качестве охотничьего ножа.

Известен нож спортивный метательный «сибирский медведь-1» содержащий клинок и рукоятку, который содержит симметричные по форме вдоль продольной оси ножа клинок и рукоятку, выполненные как единое целое из листовой стали, имеющие одинаковую ширину, и разделенные между собой примерно на две одинаковые по длине части, выступом по контуру с каждой стороны, при общей длине ножа, примерно 280 мм, при этом центр тяжести ножа находится на продольной оси симметрии ножа на расстоянии 120±2 мм от начала рукоятки (полезная модель: нож спортивный метательный «Сибирский медведь-1» 11131 Рос. Федерация: МПК В26В 3/06 / Семериков С.К., Чулкин В.И.; заявитель и патентообладатель Семериков Сергей Константинович. - №98122047/20; заявл. 07.12.1998; опубл. 16.09.1999).

Известен метательный нож, содержащий клинок и рукоять с утолщением, выполненным от рукояти к клинку по ширине ножа, как единое целое из листовой стали, при этом рукоять выполнена с овальными сквозными отверстиями, а утолщение - с насечками от начала рукояти до середины клинка и с овальными долами с обеих сторон (полезная модель: нож метательный 188449 Рос. Федерация: МПК В62В 3/06 / Демидов Георгий Георгиевич; заявитель и патентообладатель Демидов Георгий Георгиевич. - №2017128321; заявл. 09.08.2017; опубл. 15.04.2019 бюл. № 11).

Известен нож метательный, содержащий клинок и рукоятку, имеющие одинаковую ширину, при этом конец рукоятки выполнен со скругленными углами, а конец клинка, заканчивающийся острием, лежащим на линии продольной оси, имеет с двух сторон контур, ограниченный выпуклыми кривыми, при этом рукоятка выполнена длиной в половину меньшей длины клинка, а клинок заточен с одной стороны, а конец клинка, расположенный с заточенной стороны, имеет контур, ограниченный более пологой кривой большей длины, чем конец клинка с незаточенной стороны (полезная модель: нож метательный 32026 Рос. Федерация: МПК В62В 3/06 / Касьянов Т.Р.; заявитель и патентообладатель Касьянов Тадеуш Рафаилович. - № 2003115858/20; заявл. 03.06.2003; опубл. 10.09.2003).

Основными недостатками выше представленных конструкций является низкая эффективность при бросках на большие дистанции и низкая сила удара по мишени.

Известен метательный нож по патенту US20180209760A1, выбранный в качестве прототипа, содержащий корпус, имеющий первый и второй конец, рукоять, прикрепленную к первому концу корпуса, лезвие, прикрепленное ко второму концу корпуса, и груз, скользящий между рукоятью и лезвием.

Основным недостатком данной конструкции является низкая надежность, высокий износ, поскольку метательный нож представляет из себя сборочную единицу, состоящую из нескольких составных частей, что существенно снижает прочность после большого количества метания по жесткой мишени с большой силой удара, и вероятность непопадания в мишень острием.

Технической задачей, на решение которой направлено предлагаемое изобретение, является создание удобного ножа метательного с возможностью метания на большие дистанции, обладающего высокой силой удара в мишень и который с высокой вероятностью попадает в мишень острием.

Для пояснения, описываемого ножа метательного приведены чертежи:

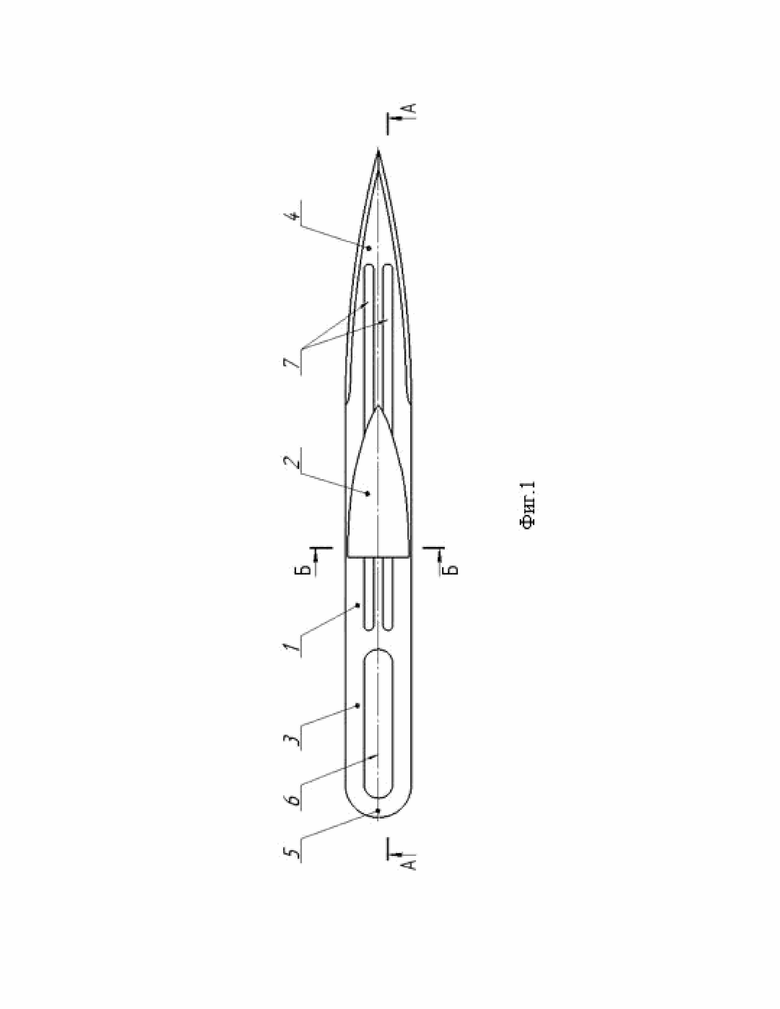

Фиг. 1 - общий вид ножа метательного;

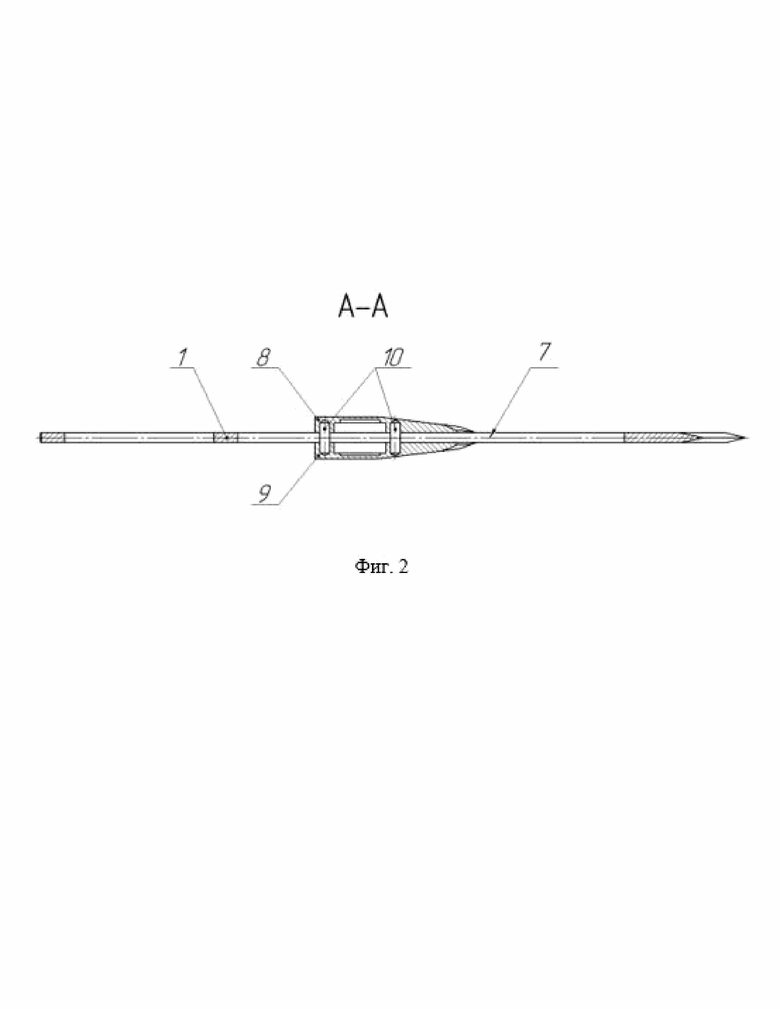

Фиг. 2 - сечение А-А ножа метательного;

Фиг. 3 - сечение Б-Б ножа метательного;

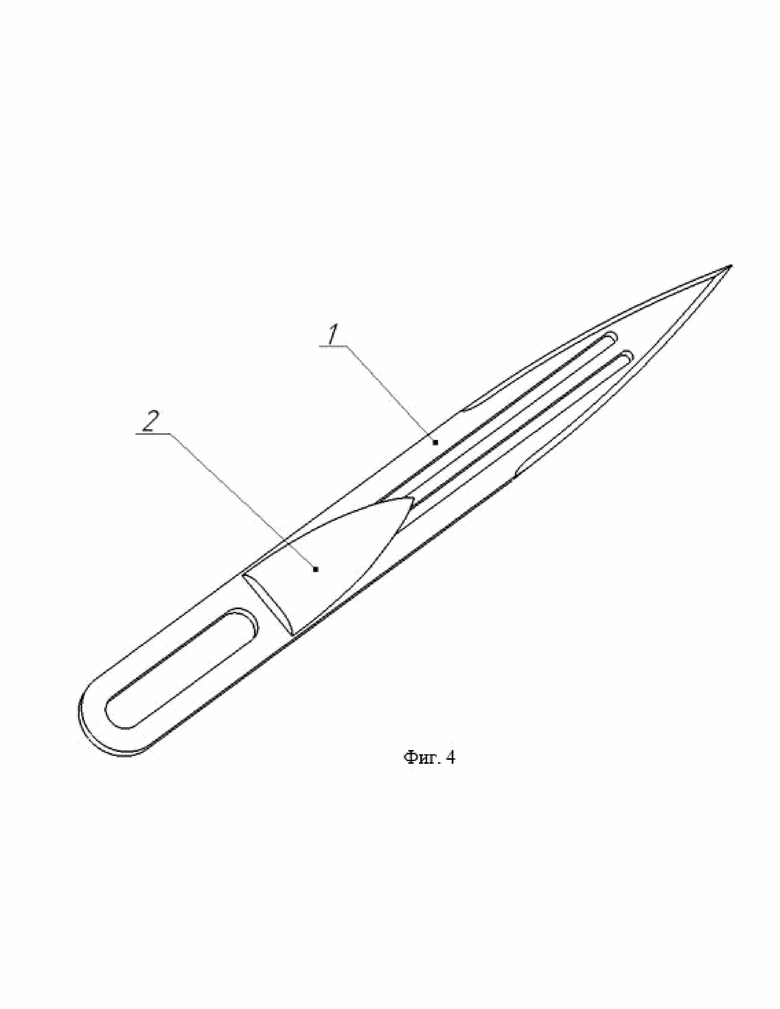

Фиг. 4 - общий вид ножа метательного в начальной фазе метания;

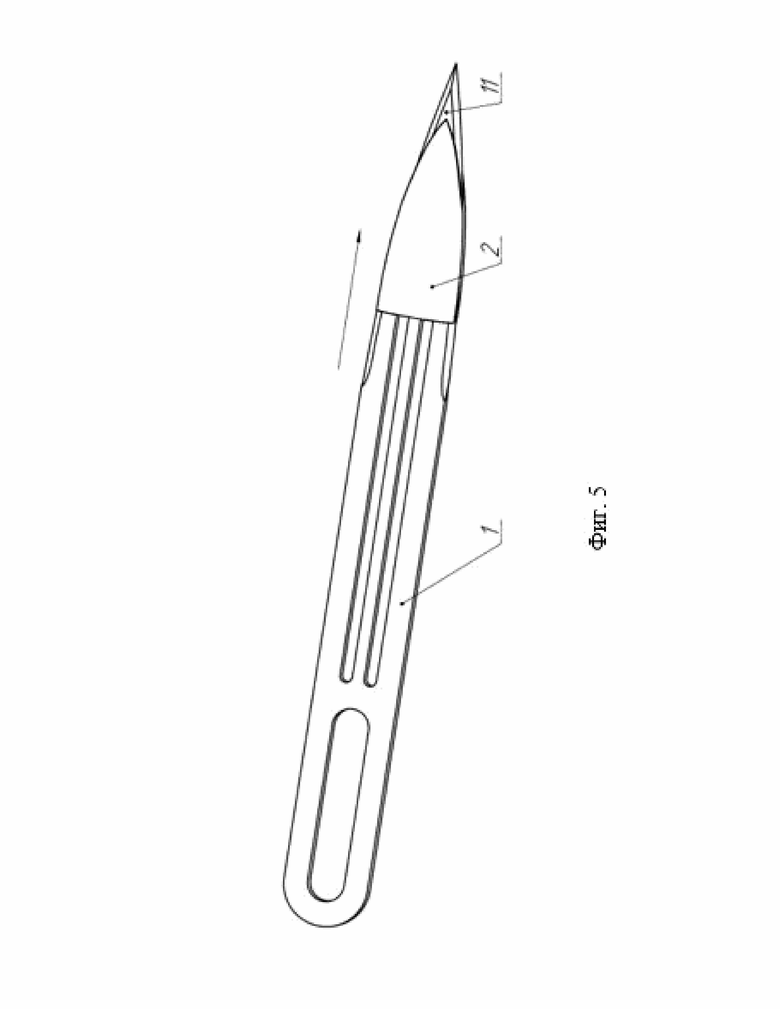

Фиг. 5 - общий вид ножа метательного в фазе полета;

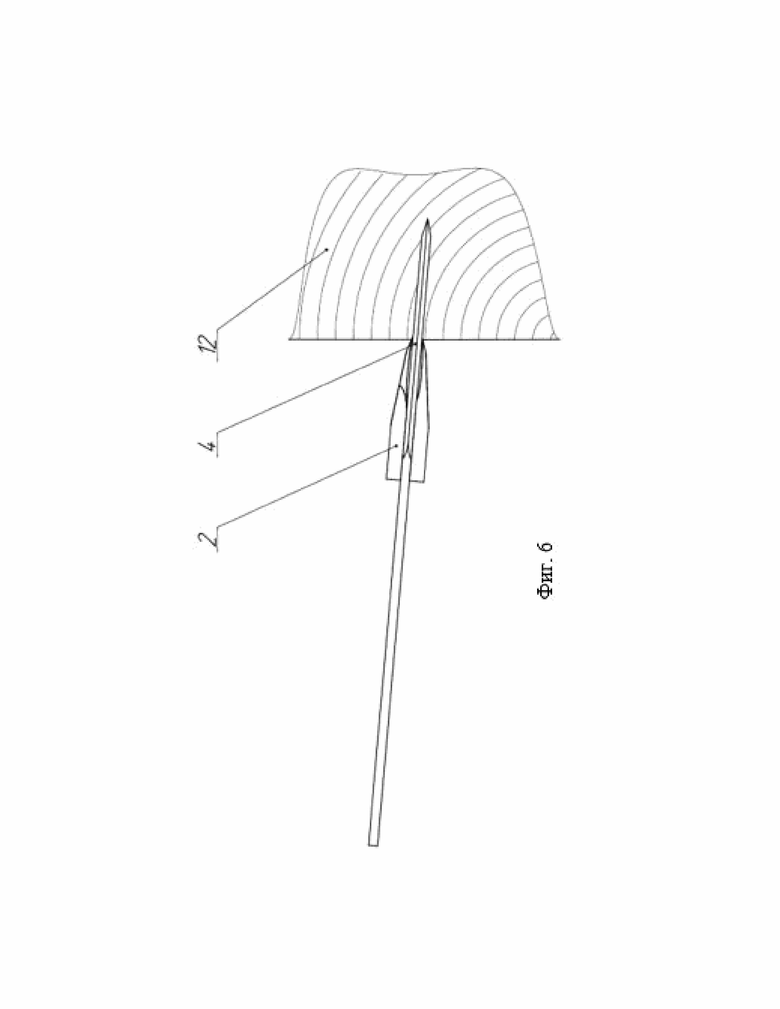

Фиг. 6 - общий вид ножа метательного в положении удара в мишень.

Технический результат достигается за счет того, что нож метательный состоит из корпуса 1 и груза 2. Корпус выполнен из цельного куска материала и состоит из рукояти 3 и клинка 4. Ширина рукояти и клинка одинаковая, при этом клинок имеет заостренный конец. Конец рукояти 5 выполнен со скругленными углами, а в середине выполнен овальный сквозной паз 6.

Клинок 4 имеет два овальных сквозных паза 7.

Груз 2 состоит из идентичных груза первого 8 и груза второго 9, при этом они расположены зеркально на противоположных сторонах клинка 4 корпуса 1 и жестко соединены штифтами 10, которые проходят через два овальных сквозных паза 7. При этом груз 2 перемещается скольжением по клинку 4 корпуса 1 в пределах длины двух овальных пазов 7 клинка 4.

Нож метательный работает следующим образом.

В начале фазы метания ножа груз 2 перемещается в исходное положение (фиг. 4) ближе к рукояти 3. После броска во время полета ножа груз 2 перемещается скольжением по клинку 4 корпуса 1 по всей длине сквозных пазов 7 и останавливается у острия 11 клинка 4 после стабилизации полета ножа (фиг. 5), тем самым существенно увеличивая силу удара в мишень и всегда попадая в мишень острием. После проникновения клинка 4 ножа в мишень 12 груз 2 отталкивается от мишени и перемещается в направлении своего исходного положения (фиг. 6).

Дополнительная особенность ножа метательного заключается в том, что груз 2 свободно скользит по клинку 4 корпуса 1.

Дополнительная особенность ножа метательного заключается в том, что груз 2 свободно скользит по клинку 4 корпуса 1, но заклинивает у острия 11 клинка 4.

Дополнительная особенность ножа метательного заключается в том, что заточка лезвия 11 выполнена односторонней.

Дополнительная особенность ножа метательного заключается в том, что заточка лезвия 11 выполнена двусторонней.

Дополнительная особенность ножа метательного заключается в том, что корпус 1 ножа выполнен из нержавеющей стали.

Дополнительная особенность ножа метательного заключается в том, что корпус 1 ножа выполнен из титанового сплава.

Дополнительная особенность ножа метательного заключается в том, что корпус 1 ножа выполнен из инструментальной стали.

Дополнительная особенность ножа метательного заключается в том, что корпус 1 ножа выполнен из углеродистой стали с защитным покрытием.

Корпус, первый груз, второй груз, штифты ножа метательного могут быть изготовлены из доступных металлических материалов на стандартном технологическом оборудовании.

Заявителем были изготовлены опытные образцы ножа метательного, подтвердившие свои эксплуатационные, аэродинамические характеристики и высокую силу удара в мишень. Подтверждено, что после метания, на расстоянии 2,5-3 м нож метательный стабилизируется и гарантированно летит острием вперед.

Таким образом, предлагаемая конструкция позволяет получить удобный нож метательный с возможностью метания на большие дистанции с высокой силой удара в мишень и который с высокой вероятностью попадает в мишень острием.

Изобретение относится к холодному оружию и предназначено для обучения спортсменов и военнослужащих специальных подразделений искусству метания ножей, а также может использоваться в качестве охотничьего ножа. Нож метательный содержит корпус, состоящий из клинка и рукояти, и груз, имеющий возможность перемещения скольжением по клинку корпуса, причем корпус выполнен из цельного куска материала, а клинок и рукоять корпуса имеют одинаковую ширину, при этом клинок имеет заостренный конец и в нем выполнены два овальных сквозных паза, а в рукояти выполнен овальный сквозной паз и конец рукояти выполнен со скругленными углами, а груз имеет возможность перемещения в пределах длины двух овальных сквозных пазов клинка и состоит из идентичных, расположенных зеркально на противоположных сторонах корпуса, груза первого и груза второго, жестко соединённых штифтами, проходящими через два овальных сквозных паза клинка корпуса. Технический результат заключается в создании ножа метательного с возможностью метания на большие дистанции, обладающего высокой силой удара в мишень и который с высокой вероятностью попадает в мишень острием. 8 з.п. ф-лы, 6 ил.

1. Нож метательный, содержащий корпус, состоящий из клинка и рукояти, и груз, имеющий возможность перемещения скольжением по клинку корпуса, отличающийся тем, что корпус выполнен из цельного куска материала, а клинок и рукоять корпуса имеют одинаковую ширину, при этом клинок имеет заостренный конец и в нем выполнены два овальных сквозных паза, а в рукояти выполнен овальный сквозной паз и конец рукояти выполнен со скругленными углами, а груз имеет возможность перемещения в пределах длины двух овальных сквозных пазов клинка и состоит из идентичных, расположенных зеркально на противоположных сторонах корпуса, груза первого и груза второго, жестко соединённых штифтами, проходящими через два овальных сквозных паза клинка корпуса.

2. Нож метательный по п. 1, отличающийся тем, что груз имеет возможность свободного скольжения по клинку корпуса.

3. Нож метательный по п. 1, отличающийся тем, что груз имеет возможность свободного скольжения по клинку корпуса, но заклинивания у острия клинка.

4. Нож метательный по п. 1, отличающийся тем, что заточка лезвия выполнена односторонней.

5. Нож метательный по п. 1, отличающийся тем, что заточка лезвия выполнена двусторонней.

6. Нож метательный по п. 1, отличающийся тем, что корпус выполнен из нержавеющей стали.

7. Нож метательный по п. 1, отличающийся тем, что корпус выполнен из титанового сплава.

8. Нож метательный по п. 1, отличающийся тем, что корпус выполнен из инструментальной стали.

9. Нож метательный по п. 1, отличающийся тем, что корпус выполнен из углеродистой стали с защитным покрытием.
