ШАШКА СПОРТИВНАЯ Российский патент 2025 года по МПК A63B69/00 A63B69/02

Настоящее изобретение относится к тренировочному конструктивно сходному с рубяще-колющем холодным оружием, в частности к спортивной казачьей шашке, и предназначено для спортсменов, занимающихся «фланкировкой», подходит как для начинающих, так и для профессиональных спортсменов.

Шашка является рубяще-колющим холодным оружием. Шашка содержит однолезвийный клинок небольшой кривизны с обоюдоострым передним концом, эфес без гарды. Будучи первоначально заимствованной у черкесов казаками, в XIX веке шашка была принята на вооружение в Российской армии как уставной тип холодного оружия практически всех кавалерийских частей, офицеров всех родов войск, а также жандармерии и полиции. В кавалерии шашка оставалась до середины XX века, став последним в истории холодным оружием, имевшим массовое боевое применение (конницей Красной армии в Великой Отечественной войне). В русской истории шашка отмечена, прежде всего, как казачье оружие, по сей день оставаясь неотъемлемой деталью традиционной культуры российского казачества и элементом казачьего костюма (КАЗАЧЕСТВО. Энциклопедия / Редкол.: А.Г. Мартынов (гл. ред.) и др., М., 2015, 756 с.; https://ru.wikipedia.org/wiki).

Известна тренировочная казачья шашка, содержащая однолезвийный клинок, имеющий незначительную кривизну и дол, а также спуск под заточку. Шашка на рукояти имеет заклепки, накладной монтаж рукояти (см. https://donklinok.ru/shashka-kazachja-trenirovochnaja/).

Недостатками известной тренировочной шашки являются полностью деревянная рукоять, а также накладной монтаж. Небольшой вес клинка (а именно 450 г) достигнут за счет использования мягкого металла (алюминия). Данный недостаток ведет к быстрой деформации формы клинка. Клинок имеет острый кончик и подвод под заточку, пята клинка не завальцована, что является не травмобезопасным.

Известна казачья шашка для спортивных соревнований по рубке, имеющая значительную кривизну, при этом рукоять клинка выполнена полностью из дерева, имеет накладной монтаж. Изгиб клинка 45 мм, уменьшенные баланс и вес, а также зауженный боевой конец клинка и подтемлячное отверстие (https://www.rukalibr.com/shashki/polnyy-katalog- shashek/shashka-kazachya-tannerovka-quot-sport-quot-dlya-sportivnyh-sorevnovaniy -po-rubke-shashkoy-416?parent=62). Данная модель шашки предназначена исключительно для занятий спортивной рубкой. Для занятий фланкировкой данная шашка не подходит из-за значительной кривизны клинка и острого кончика.

Кроме того, к недостаткам известной спортивной шашки можно отнести полностью деревянную рукоять, которая при ударах и падениях может расколоться. Клинок имеет значительную кривизну, затрудняет работу с шашкой по выполнению трюковых элементов, острый кончик, наличие дол, заточка, острые грани пяты. Все это не является безопасным при занятиях фланкировкой и танцами с шашкой.

В качестве наиболее близкого технического решения выбрана шашка казачья рядовая образца 1881 г., рукоять которой состоит из двух латунных элементов, древко выполнено из мягких пород древесины и имеет насечки. Клинок шашки однолезвийный и имеет один широкий дол, сечение клинка имеет таврическую форму, пята с четкими гранями, кончик клинка заострен и имеет фальшь лезвие. По всей длине клинка выполнен спуск под заточку. Пята клинка 30-40 мм и имеет четкие грани. Баланс клинка смещен к рукояти. Вес клинка без рукояти составляет 650-800 г. Длина клинка 930 мм (http://www.ckwkazak-svao.ru/cossacks-tradition/113-shashka.html).

Недостатками ближайшего аналога являются высокая травмоопасность из-за наличия спуска под заточку, дола и фальш-лезвия на острие, большой вес, который приводит к большой нагрузке на плечевой сустав и сокращению времени тренировок, менее четкое выполнение элементов фланкировки и ненадежное удержание в руке из-за расположения баланса (центра тяжести) клинка у рукояти, небольшая пята клинка в свою очередь не позволяет удобно менять хват и может приводить к натиранию руки.

Технической проблемой, решение которой обеспечивается заявляемым изобретением, является разработка такой спортивной шашки, которая бы была внешне похожа на исторически значимую для казаков рядовую казачью шашку образца 1881 года и одновременно была бы адаптирована для занятий спортом, а именно, фланкировкой, танцами с шашками, жонглированием шашками.

Техническим результатом, достигаемым при использовании заявляемого изобретения, является снижение травмоопасности, веса, более четкое выполнение элементов фланкировки и более надежное удержание в руке повышение удобства изменения хвата и отсутствие натирания руки.

Технический результат достигается тем, что шашка спортивная, содержащая однолезвийный клинок, выполненную из двух частей рукоять и пяту клинка, согласно изобретению рукоять шашки выполнена из твердых пород дерева, баланс клинка смещен к центру клинка, носик клинка скруглен, а сечение клинка имеет клиновидную форму, его пята выполнена в длину 45-50 мм, а ее грани скруглены, при этом вес клинка 450-500 г.

Техническая проблема была решена разработкой спортивной шашки, в конструкцию которой были внесены усовершенствования, позволившие сохранить схожесть со знаменитой и чтимой всеми казаками шашкой образца 1881 года и в тоже время улучшить характеристики для «фланкировки». Древко рукояти шашки выполнено из твердых пород дерева, что сохраняет ее от сколов и трещин. Древко не имеет насечки, что способствует снижению травм и защите от натирания. Клинок шашки однолезвийный, в сечение имеет клиновидную форму, что позволило снизить вес клинка и сохранить прочность конструкции. Вес клинка без рукояти составляет 450-500 г. Что позволяет снизить нагрузку на плечевой сустав и увеличить продолжительность тренировки, баланс клинка смещен к центру клинка для лучшего выполнения элементов фланкировки, более надежного удержания в руке. Пята клинка увеличена 45-50 мм, ее грани скруглены (завальцованы), это позволяет менять хват и сохраняет пальцы и кисть от натирания. Увеличенный размер (длина) пяты дает возможность выполнять элементы фланкировки, используя черкесский хват (не за рукоять, а за сам клинок). Эти отличительные элементы заявленной спортивной шашки были найдены заявителем экспериментально благодаря многочисленным опросам спортсменов, а также их работы с шашкой на практике, с учетом пожеланий и рекомендаций подобраны оптимальный размер пяты, вес клинка и определен центр тяжести клинка.

За счет сохранения формы клинка и изменения его сечения на клинке отсутствует спуск под заточку, дол и фальш лезвие на острие, а сам носик скруглен, что в свою очередь способствует снижению травмоопасности и нанесению себе случайных порезов. Центр тяжести смещен к центру клинка, что позволяет лучше чувствовать клинок и выполнять броски и другие элементы фланкировки.

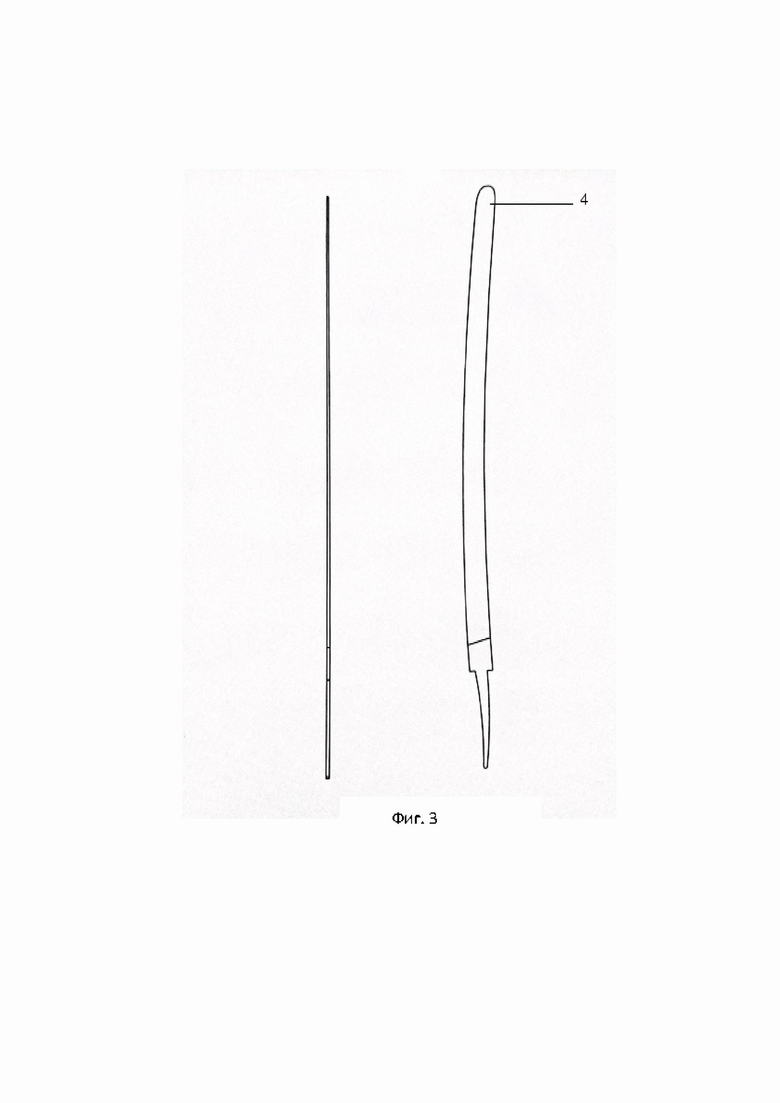

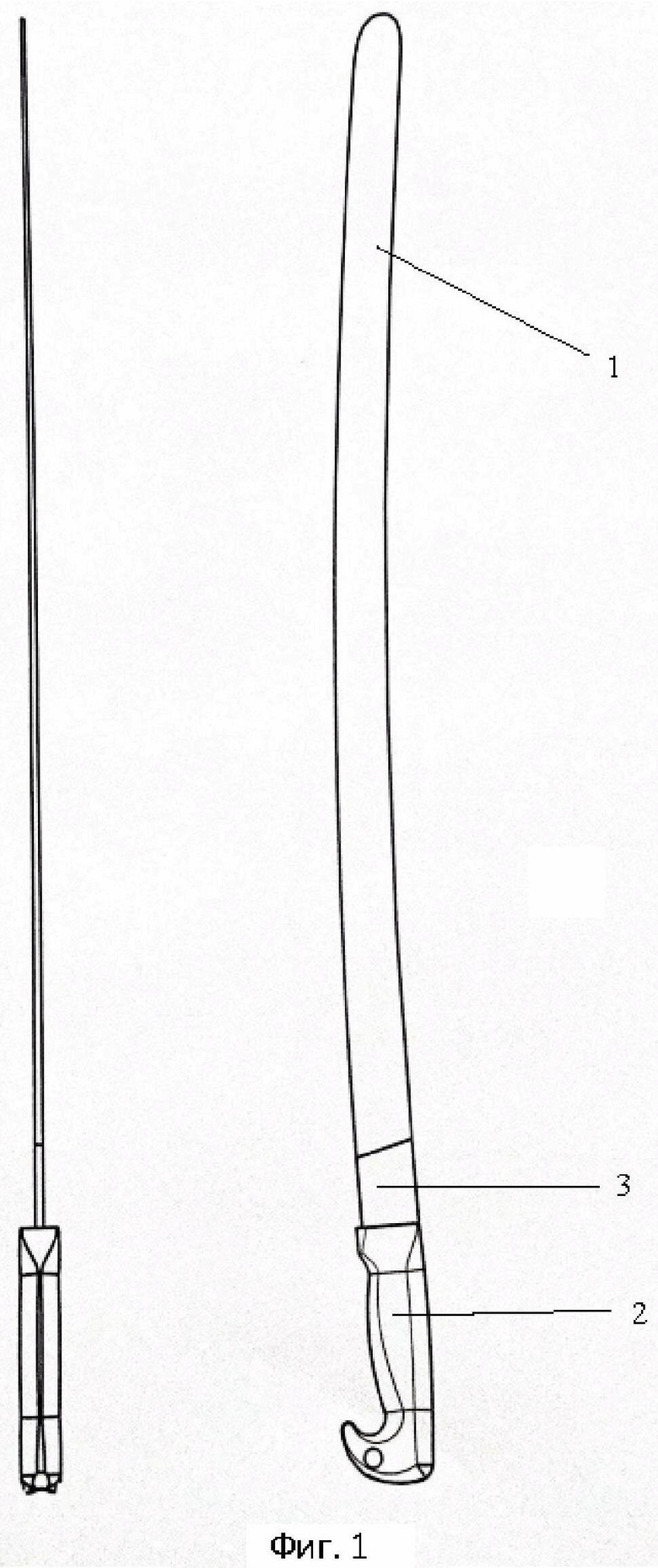

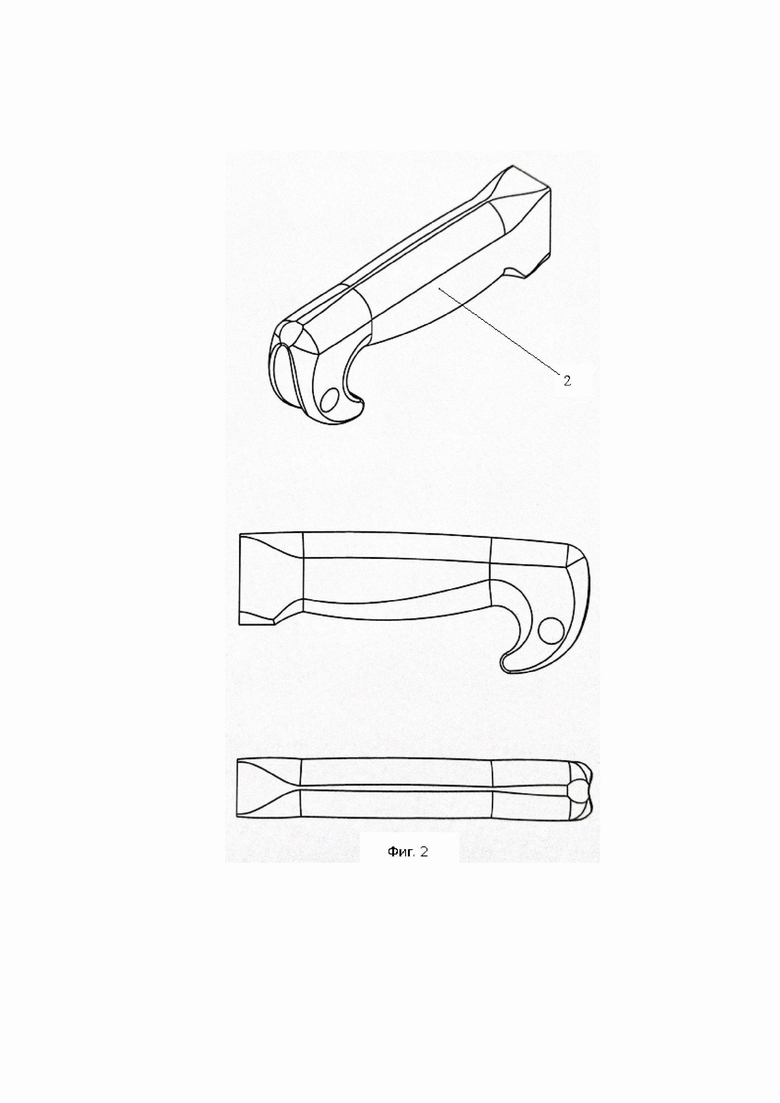

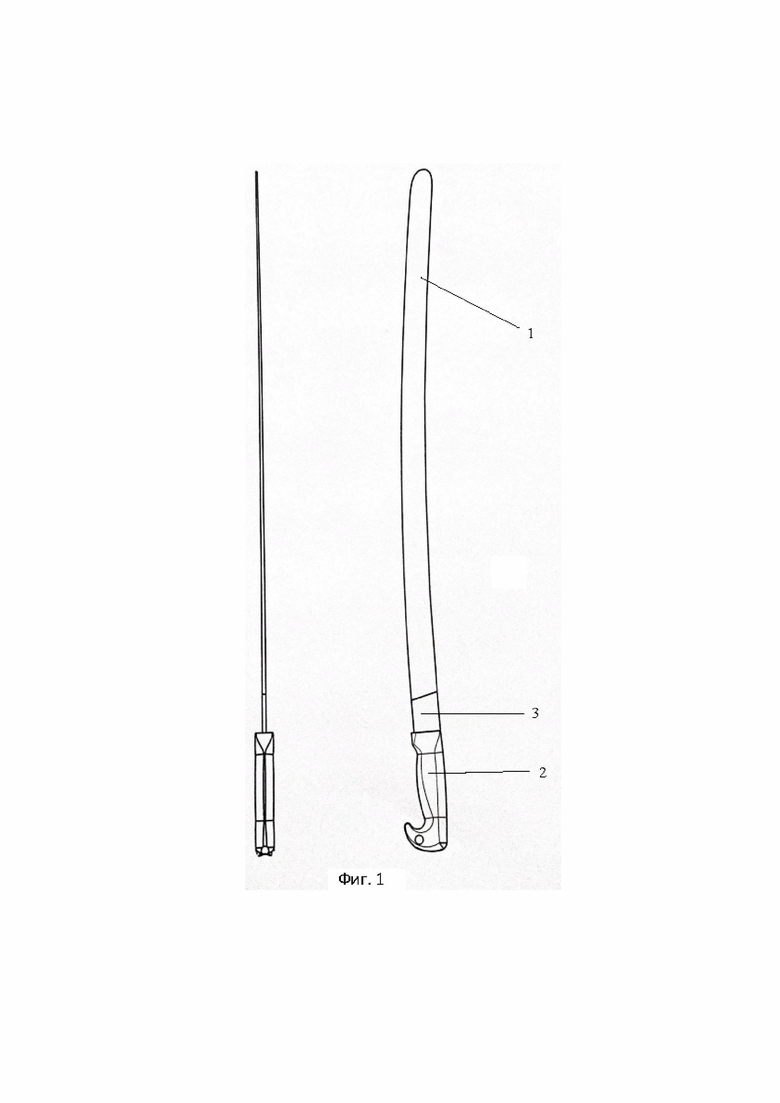

Настоящее изобретение поясняется изображениями (фиг. 1-3), пример выполнения спортивной шашки на которых, однако, не является единственно возможным, но наглядно демонстрируют возможность достижения заявленного технического результата. При этом приведенные примеры выполнения заявленного изобретения не ограничивают возможностей ее осуществления и не являются исчерпывающими. На фиг. 1 представлены виды сверху и сборку готовой заявленной спортивной шашки, на фиг. 2 изображены виды ¾ спереди, сбоку и сверху рукояти шашки, на фиг. 3 - изображена виды сверху и сбоку клинка шашки, на фиг. 4 - фотоизображение пяты клинка.

Согласно изобретению спортивная шашка содержит однолезвийный клинок 1, выполненную из двух частей рукоять 2 и пяту 3 клинка 1 (фиг. 1), Рукоять 2 выполнена из двух (например, латунных) частей и древка, имеет сквозной монтаж, клинок 1 незначительной кривизны с увеличенной пятой 3 со скругленными краями (гранями), скругленным носиком 4, в сечение имеет клиновидную форму.

Рукоять 2 шашки выполнена из твердых пород дерева, например дуб, бук. Рукоять 2 шашки выполняется из двух элементов, например, из латуни (или мельхиора) и из древесины твердых пород дерева.

Баланс клинка 1 смещен к центру клинка 1. Носик 4 клинка выполнен скругленным (фиг. 1, 3). Сечение клинка 1 имеет клиновидную форму, вес клинка 450-500 г, его пята 3 выполнена в длину 45-50 мм, а ее грани скруглены (фиг. 4).

Заявляемая спортивная шашка изготавливается следующим образом.

Шашка выпускается заявителем в трех длинах с сохранением всех вышеперечисленных параметров 800 мм, 860 мм, 930 мм. При этом достигается вес клинка 450-500 г. Способ изготовления: кузнец выковывает пластину, после клинок попадает на участок слесарной обработки, где ему придается внешний контур и производится обнижение, т.е. формирование самого тела клинка. Далее изготавливается латунный или мельхиоровый гусек (в зависимости от желаемого внешнего вида), антапка и древко (это элементы рукояти, на фигурах не показаны) и в заключении производится сборка шашки, то есть соединение рукояти 2 и самого клинка 1 методом сквозного монтажа.

Шашка изготавливается ручным способом, металлический клинок при слесарных работах проходит обработку, при которой получаются следующие размер шашки:

Пример 1. Длина шашки 800 мм, длина пяты 45 мм, вес клинка 450 г.

Пример 2. Длина шашки 860 мм, длина пяты 47 мм, вес клинка 470 г.

Пример 3. Длина шашки 930 мм, длина пяты 50 мм, вес клинка 500 г.

Настоящее изобретение относится к тренировочному конструктивно сходному с рубяще-колющем холодным оружием, в частности к спортивной казачьей шашке, и предназначено для спортсменов, занимающихся «фланкировкой», подходит как для начинающих, так и для профессиональных спортсменов. Шашка спортивная содержит однолезвийный клинок, выполненную из двух частей рукоять и пяту клинка, при этом шашка выполнена из твердых пород дерева, баланс клинка смещен к центру клинка, носик клинка скруглен, а сечение клинка имеет клиновидную форму, его пята выполнена в длину 45-50 мм, а ее грани скруглены, при этом вес клинка 450-500 г. Техническим результатом является снижение травмоопасности, веса, более четкое выполнение элементов фланкировки и более надежное удержание в руке, повышение удобства изменения хвата и отсутствие натирания руки. 4 ил.

Шашка спортивная, содержащая однолезвийный клинок, выполненную из двух частей рукоять и пяту клинка, отличающаяся тем, что рукоять шашки выполнена из твердых пород дерева, баланс клинка смещен к центру клинка, носик клинка скруглен, а сечение клинка имеет клиновидную форму, его пята выполнена в длину 45-50 мм, а ее грани скруглены, при этом вес клинка 450-500 г.
