СПОСОБ ФОРМИРОВАНИЯ ИЗГИБА НА ОРТОДОНТИЧЕСКОЙ ДУГЕ Российский патент 2025 года по МПК A61C7/00

Изобретение относится к медицинской технике, а именно к стоматологии, и может быть использовано для формирования изгибов на дугах при ортодонтическом лечении зубов.

В ортодонтической стоматологии важную роль играют ортодонтические дуги как в процессе лечения, так и на завершающем этапе лечения. Существует необходимость формировать изгибы на дугах на завершающих этапах коррекции зубного ряда (см. https://www.youtube.com/watch?v=VT76PSGCWAM&t).

Смена дуг на более сильные на каждом этапе не всегда позволяет достичь требуемой коррекции с учетом индивидуальных особенностей костной ткани, зубов и дисфункций, а также не удовлетворяет функциональным и эстетическим требованиям в каждом отдельном случае. Причем подобные особенности присутствуют практически в каждой клинической ситуации, хоть и с разной степенью выраженности.

На ортодонтической дуге нужно сделать не только изгиб, но и рассчитать изгиб дуги в миллиметрах, чтобы не потерять форму всей дуги.

Известны прямоугольные щипцы для формирования изгибов на дугах (см. https://aestelior.ru/catalog/catalog23.pdf стр.78 модель 205-308).

Также известны щипцы Хилгерса для внутриротовых изгибов - щипцы позволяют наносить изгибы на дугу, не вынимая ее из полости рта (см. https://www.breketshop.ru/catalog/item/37534).

Известны щипцы для изгибания дуг Hu-Friedy (https://hu-friedy.ru/images/product_information/catalog/ortodonticheskiy_katalog_hf.pdf стр.12).

Известны AEZ щипцы лингвальные для изгибания дуги (https://ortho.contact-kr.ru/instrumenty/schipcy/aez-schipcy-lingval-nye-dlya-izgibaniya-dugi), предназначенные для изгибания толстых лингвальных дуг сечением .030 и .036.

Одним из недостатков известных щипцов для формирования изгиба на ортодонтических дугах является то, что при мануальном изгибе щипцами (на глазок) смещение направляющей в горизонтальной и вертикальной плоскости, что в ортодонтической стоматологии связано с нежелательным движением для зубов, а также продление срока лечения в связи с посттравматической коррекцией.

При этом изгиб в ортодонтических дугах иным (не мануальным) способом не известен в технике и у заявленного решения нет ближайших аналогов.

Техническим результатом является обеспечение более высокой точности изгиба дуги. Кроме того, ортодонтическая дуга при формировании изгиба сохраняет изначальную плоскость, в которой лежит ее торцевая поверхность.

Указанный технический результат достигается за счет того, что заявлен способ формирования изгиба на ортодонтической дуге, характеризующийся помещением ортодонтической дуги под зажим между двумя пластинами - нижней опорной и верхней прижимной так, что место предполагаемого изгиба располагают за пределами границ обеих пластин в фиксаторе нижней опорной пластины и пропускают через фиксатор ортодонтической дуги, который жестко крепят к подвижному штифту с мерной шкалой на конце, установленному во внутренней полости верхней прижимной пластины; смещением подвижного штифта по отметкам мерной шкалы относительно края верхней прижимной пластины на требуемое значение обеспечивают изгиб ортодонтической дуги на заданное значение.

Предпочтительно, смещение штифта вдоль полости обеспечивают вращением маховика, вал вращения которого имеет внутреннюю резьбу, и пропущен через другой конец штифта, имеющий наружную резьбу.

Предпочтительно, в нижней опорной пластине выполняют плоское углубление в зоне размещения части дуги.

Предпочтительно, фиксатор ортодонтической дуги нижней опорной пластины выполняют на вставке из более прочного металла, чем сам материал нижней опорной пластины.

Предпочтительно, на нижней опорной пластине с нижней части основания устанавливают опорные ножки.

Краткое описание чертежей

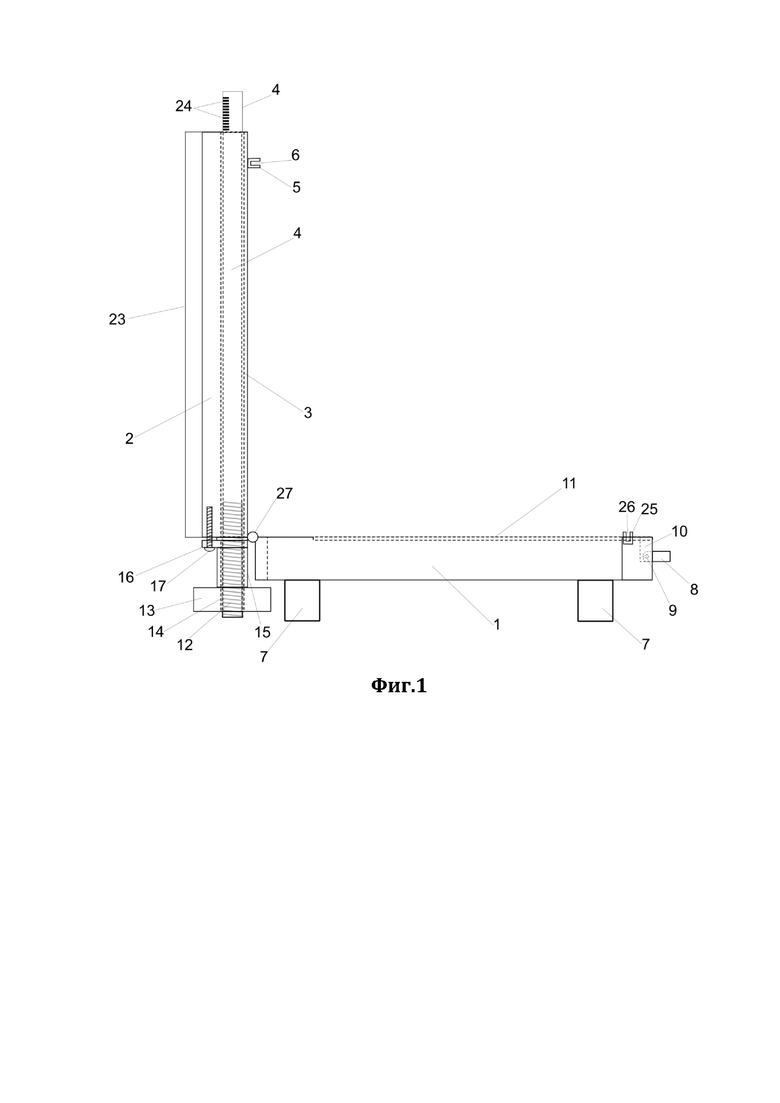

На Фиг. 1 показано устройство для формирования изгиба ортодонтической дуги (вид сбоку).

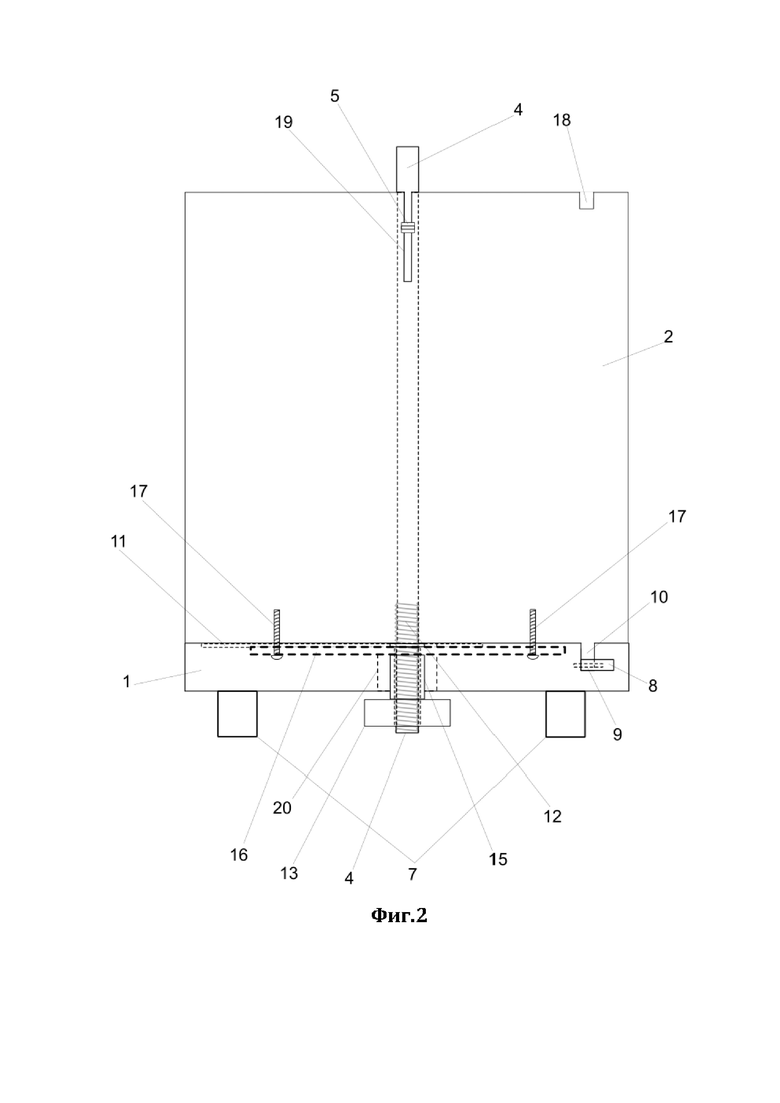

На Фиг. 2 показано устройство для формирования изгиба ортодонтической дуги (вид спереди).

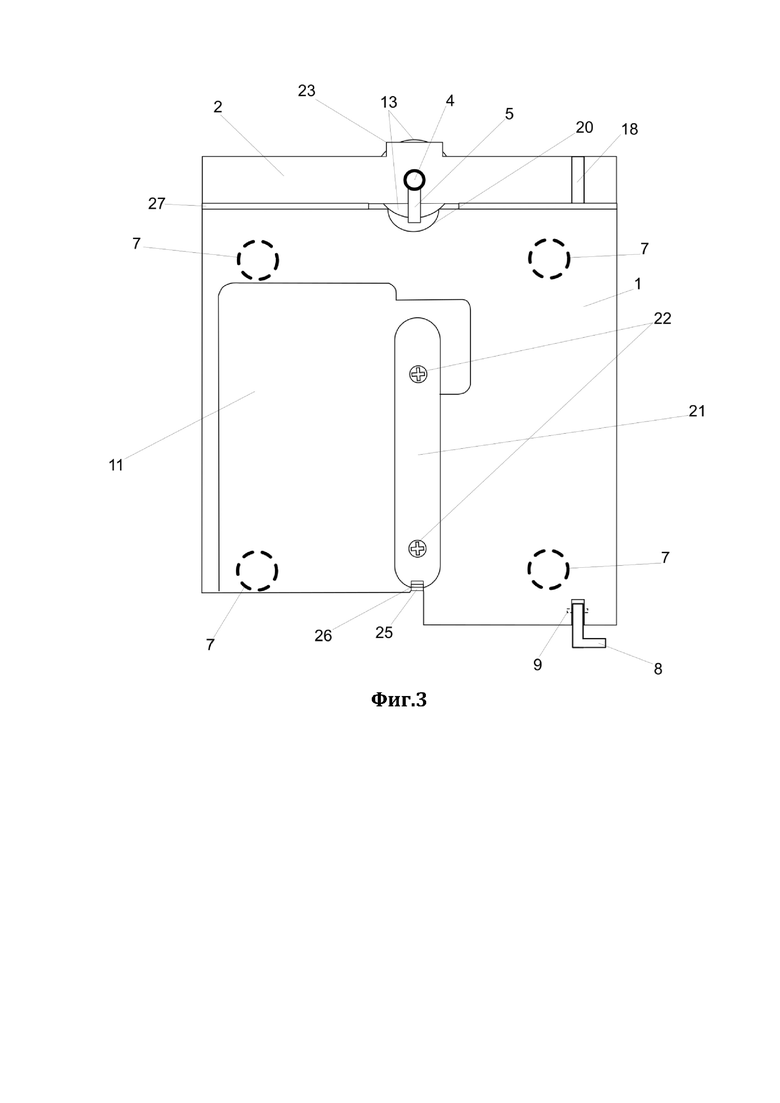

На Фиг. 3 показано устройство для формирования изгиба ортодонтической дуги (вид сверху).

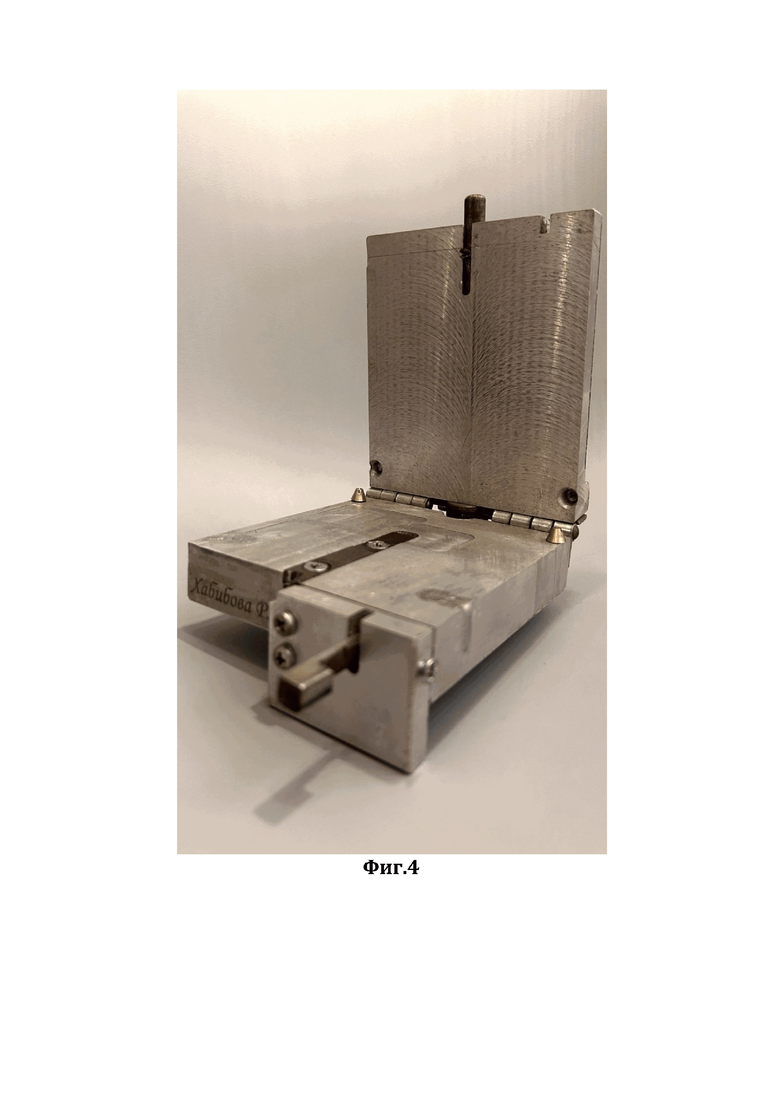

На Фиг. 4 показан опытный образец (вид с открытой верхней прижимной пластиной).

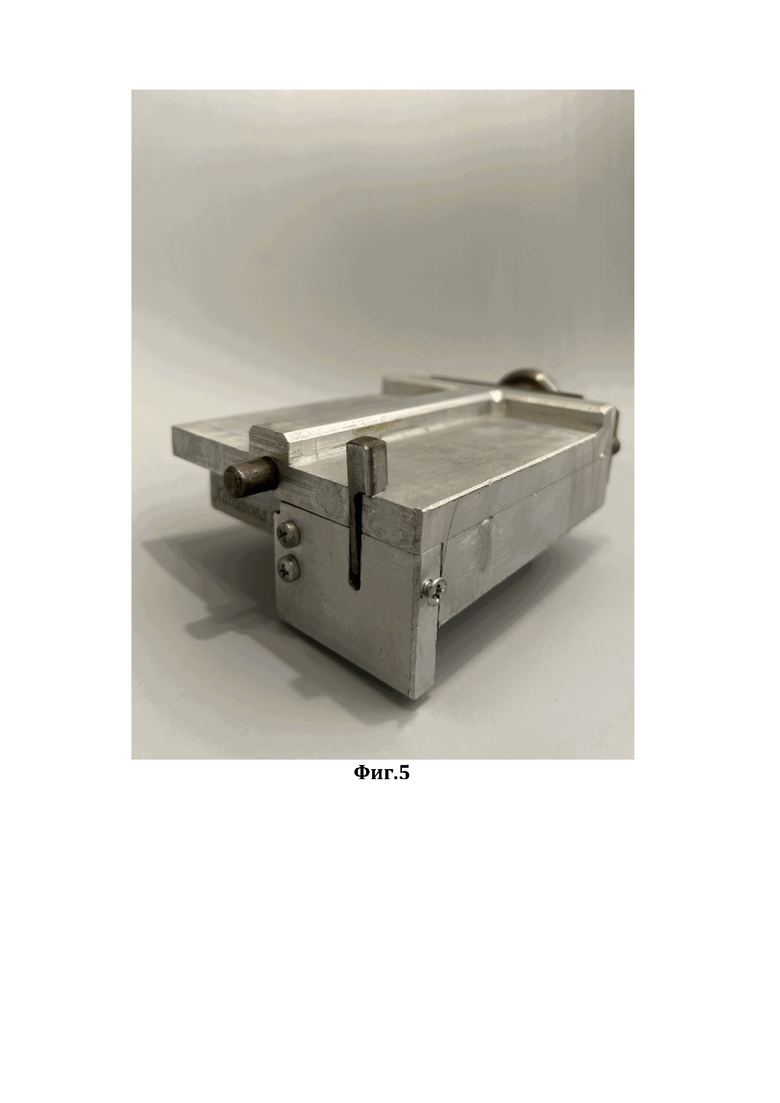

На Фиг. 5 показан опытный образец (вид с зафиксированными нижней и верхней пластинами).

На Фиг. 6 - Фиг. 11 показан пошаговый процесс формирования изгиба дуги.

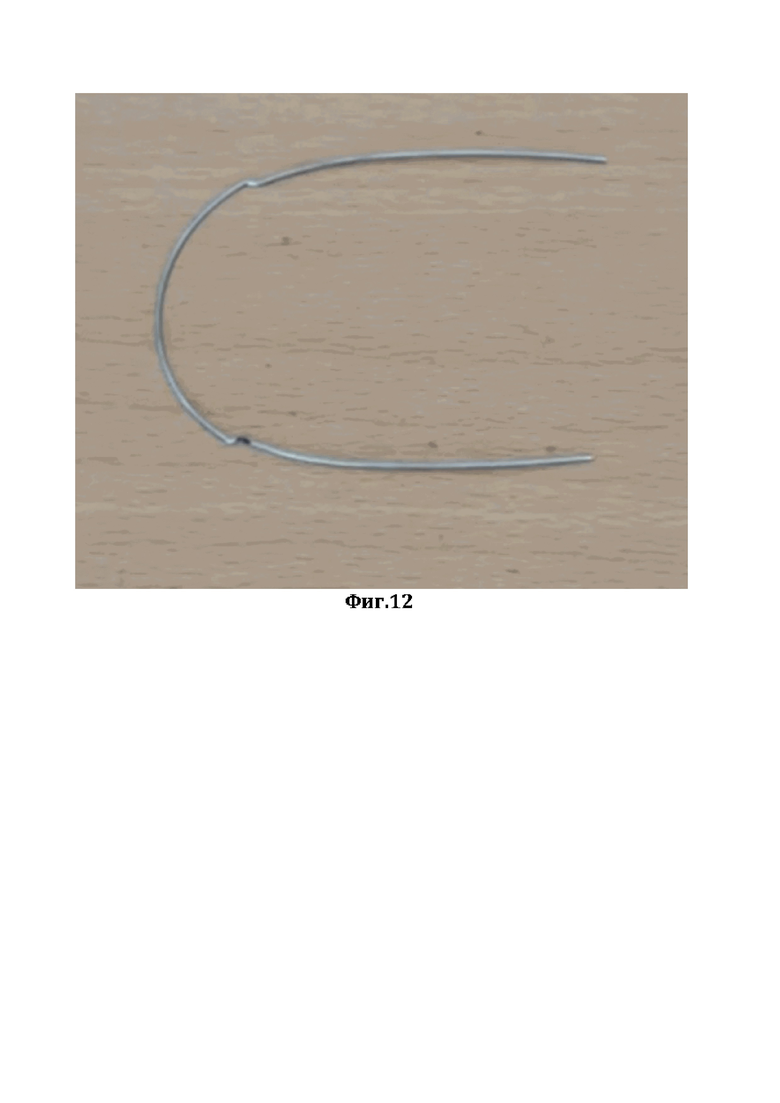

На Фиг. 12 показана готовая дуга с сформированными симметричными изгибами.

На чертежах: 1 - нижняя опорная пластина, 2 - верхняя опорная пластина, 3 - полость, 4 - подвижный штифт, 5 - фиксатор ортодонтической дуги верхней прижимной пластины, 6 - паз фиксатора 5, 7 - опорные ножки, 8 - прижим, 9 - ось прижима, 10 - проем для прижима в нижней опорной пластине, 11 - плоское углубление, 12 - резьба подвижного штифта, 13 - маховик, 14 - полость внутри маховика, 15 - втулка, 16 - упорная крепежная пластина маховика, 17 - крепежные винты пластины 16, 18 - проем для прижима в верхней прижимной пластине, 19 - вырез в верхней прижимной пластине для смещения фиксатора 5, 20 - вырез под втулку 15, 21 - упорная вставка, 22 - крепежные винты вставки 21, 23 - выступ верхней прижимной пластины, 24 - мерная шкала, 25 - фиксатор ортодонтической дуги верхней прижимной пластины, 26 - паз фиксатора 25, 27 - шарнир.

Осуществление изобретения

Сущность заявленного способе формирования изгиба на ортодонтической дуге характеризуется (см. Фиг. 1 - Фиг. 3) помещением ортодонтической дуги под зажим между двумя пластинами - нижней опорной 1 и верхней прижимной 2 так, что место предполагаемого изгиба располагают за пределами границ обеих пластин в фиксаторе 25 нижней опорной пластины и пропускают через фиксатор 5 ортодонтической дуги верхней прижимной пластины.

Фиксатор 5 ортодонтической дуги верхней прижимной пластины жестко крепят к подвижному штифту 4 с мерной шкалой 24 на конце, установленному во внутренней полости 3 верхней прижимной пластины 2.

Путем смещения подвижного штифта 4 по отметкам мерной шкалы 24 относительно края верхней прижимной пластины на требуемое значение обеспечивают изгиб ортодонтической дуги на заданное значение.

Заявленный способ может быть реализован на примере устройства для формирования изгиба ортодонтической дуги, которое состоит из двух пластин - нижней опорной 1 и верхней прижимной 2, соединенных между собой шарниром 27 с возможностью прижима. В нижней опорной пластине 1 у края выполнен фиксатор 25 ортодонтической дуги нижней опорной пластины 1, который также как может содержать паз 26, в который плотно садится дуга. Но наличие паза 26 не обязательно, поскольку главным является упор дуги именно о фиксатор 25, который может быть выполнен и просто в виде выступа.

В верхней прижимной пластине 2 внутри выполнена полость 3, где установлен штифт 4, выполненный с возможностью продольного смещения. На конце штифта 4 выполнены отметки мерной шкалы 24, а на внутренней части штифта, ориентированной по направлению нижней опорной пластины 1, выполнен выступ 5 с пазом 6 для фиксации ортодонтической дуги.

Для уменьшения веса устройства верхняя прижимная пластина 2 может быть выполнена тонкой, а чтобы полость 3 и штифт 4 могли свободно и прочно перемещаться внутри нее, в верхней части верхней прижимной пластины 2 может быть выполнен выступ 23, который увеличивает толщину пластины 2 в зоне проема 3 и, тем самым, обеспечивает прочность расположения штифта 4 внутри пластины 2.

Смещение штифта 4 вдоль полости может быть обеспечено, различными способами.

Например, вращением маховика 13, вал вращения которого имеет внутреннюю резьбу, и пропущен через другой конец штифта (противоположный тому, где мерная шкала 24), имеющий наружную резьбу 12. Маховик 13 прижимается к верхней прижимной пластине 2 через втулку 15 к упорной крепежной пластине 16, которая с помощью крепежных винтов 17 закреплена к торцу верхней прижимной пластины 2.

При этом часть тела маховика 13 находится между пластиной 16 и торцом верхней прижимной пластины 2. Поэтому, при вращении маховика 13, последний либо вытягивает штифт 4, либо выталкивает его из полости 3. А сам штифт 4 не вращается, например, за счет того, что расположен на салазках (не показано на чертежах) внутри полости 3.

Возможны и иные способы смещения штифта 4 внутри полости 3. Например, с помощью зубчатого колеса, которое располагают где-то на выступе 23, и вращая вал которого также каким-то иным маховиком, обеспечивают взаимодействие зубчатого колеса с зубчатой рейкой на штифте 4 (на чертежах данный пример не показан).

Предпочтительно, в нижней опорной пластине 1 выполняют плоское углубление 11 в зоне размещения части дуги. Оно позволяет лучше сохранять первоначальную форму ортодонтической дуги за счет возможности скольжения в пределах углубления 11.

Фиксатор 25 ортодонтической дуги нижней опорной пластины 1 предпочтительно выполнять на специальной вставке 21, которую выполняют из более прочного металла, чем сам материал нижней опорной пластины 1 и крепят к последней с помощью крепежных винтов 22.

При необходимости нижняя опорная пластина 1 с нижней части основания может содержать опорные ножки 7 для удобства работы.

Плотный обжим нижней опорной пластины 1 с верхней прижимной пластиной 2 может быть обеспечен, например, путем использования Г-образного прижима 8, выполнения проема 10 в нижней опорной пластине 1 и проема 18 для прижима верхней прижимной пластины 2. После закрывания верхней прижимной пластины 2, прижим 8 поднимают вверх и упирают его Г-образным концом о верхнюю поверхность верхней прижимной пластины 2. Вращение прижима 8 обеспечивается тем, что его конец закреплен на оси 9, которая установлена в проеме 10.

Если втулка 15 маховика 13 мешает и упирается в торец верхней прижимной пластины 2 при ее открытии, в последней может быть предусмотрен вырез 20.

Согласно заявленного решения были изготовлены опытные образцы (см. Фиг. 4, Фиг. 5), которые успешно прошли испытания по изгибу ортодонтической дуги.

Изгиб ортодонтической дуги поясняется следующим примером.

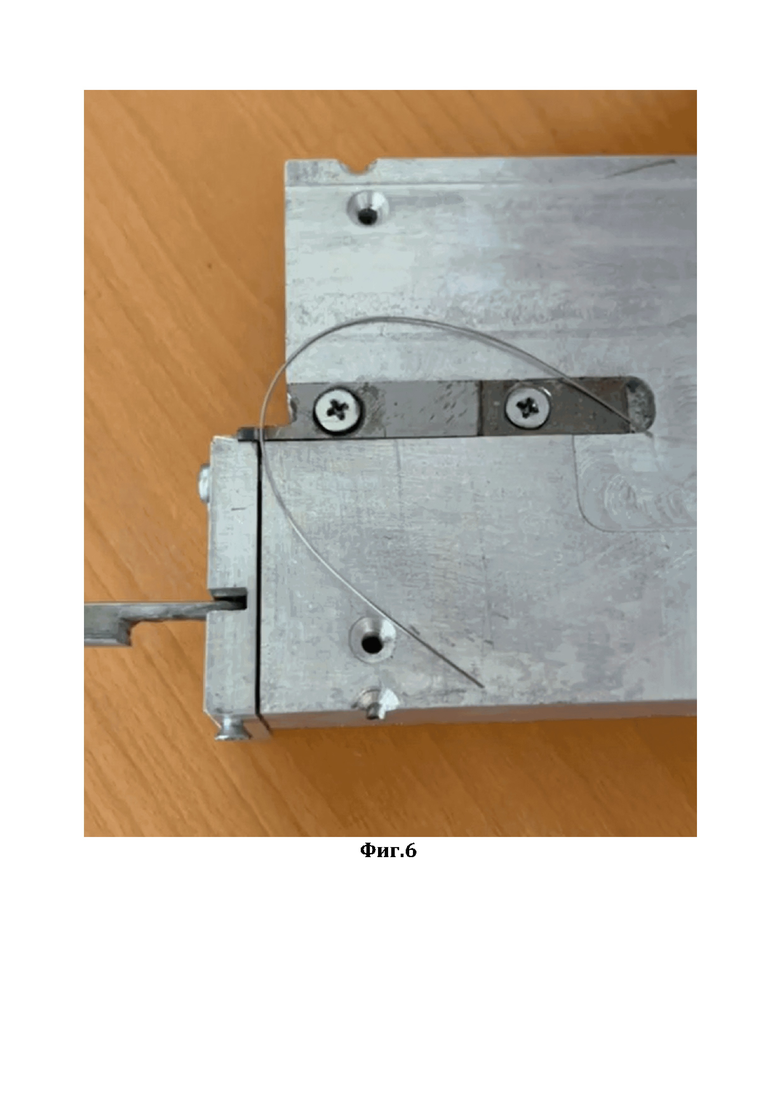

Открывают верхнюю прижимную пластину 2 и помещают на нижнюю опорную пластину 1 ортодонтическую дугу (см. Фиг. 6) так, чтобы место предполагаемого изгиба выступало за пределы границ обеих пластин и находилось в фиксаторе 25 ортодонтической дуги нижней прижимной пластины 1.

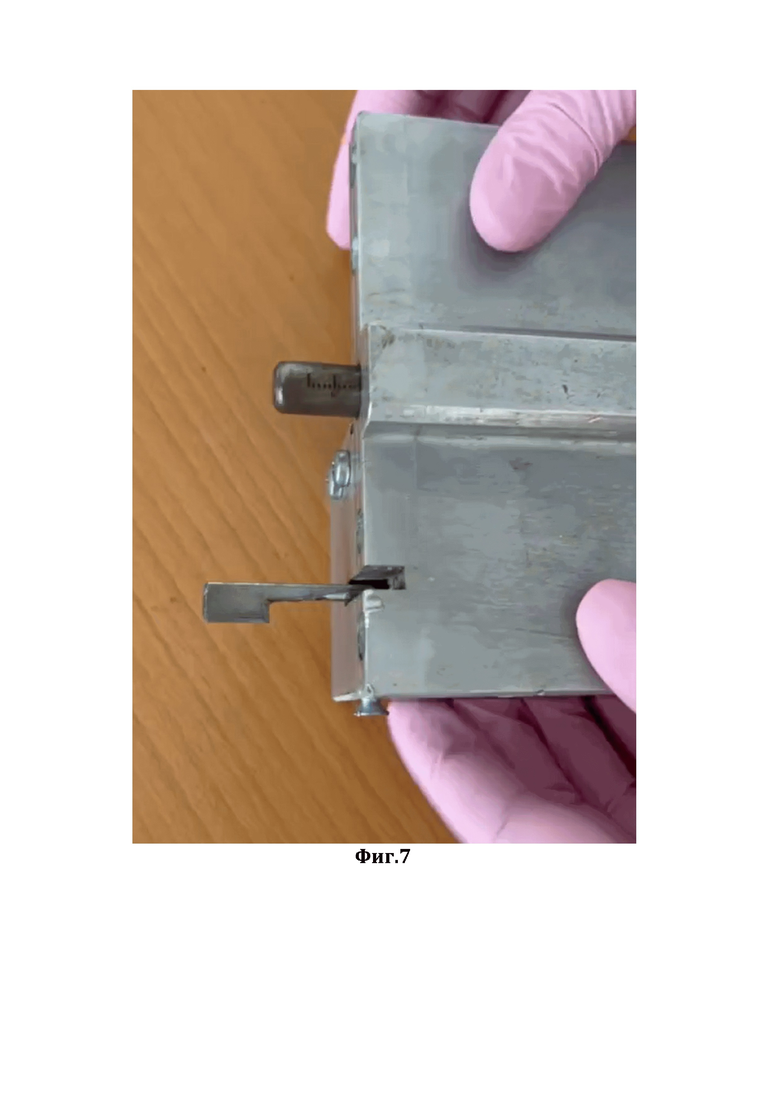

Когда верхнюю прижимную пластину 2 закрывают (см. Фиг. 7), фиксатор 5 ортодонтической дуги верхней прижимной пластины 2 подвижного штифта 4 своим пазом 6 опускается на дугу.

Таким образом, часть дуги обжимается фиксатором 25 ортодонтической дуги нижней опорной пластины 1, а другая часть рядом обжимается фиксатором 5 ортодонтической дуги верхней прижимной пластины 2.

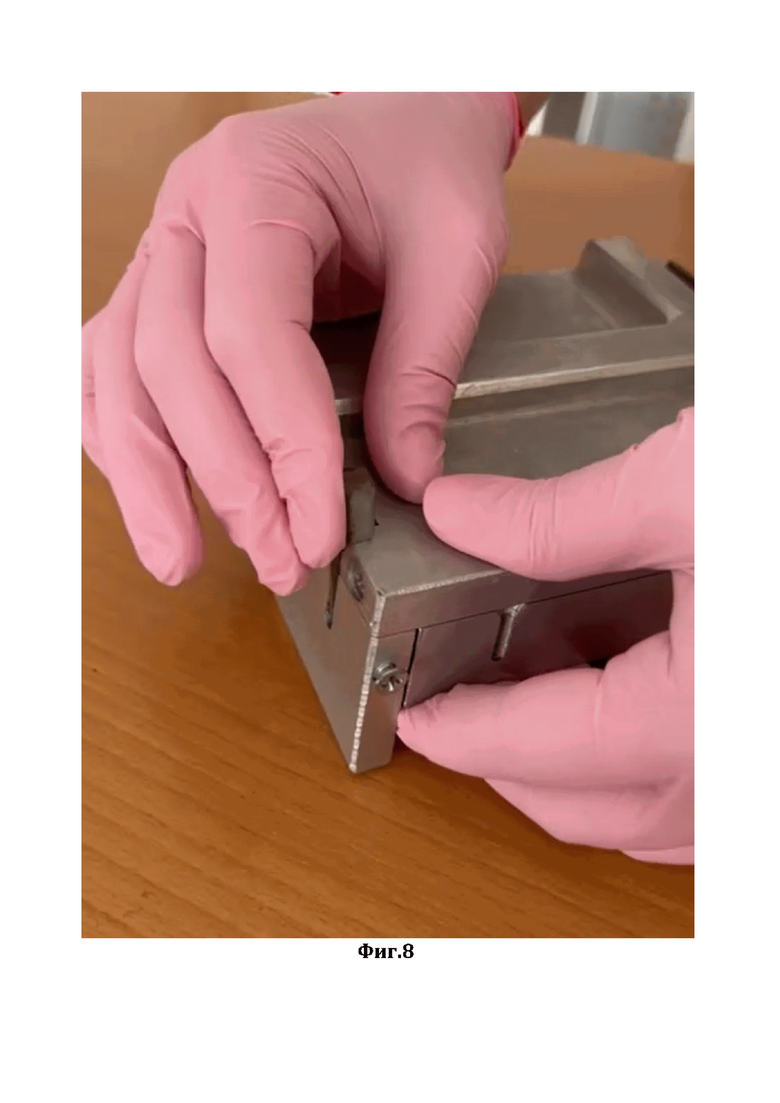

Затем верхнюю прижимную пластину 2 жестко фиксируют с нижней опорной пластиной 1. Фиксацию верхней и нижней пластин обеспечивают прижимом 8 (см. Фиг. 8).

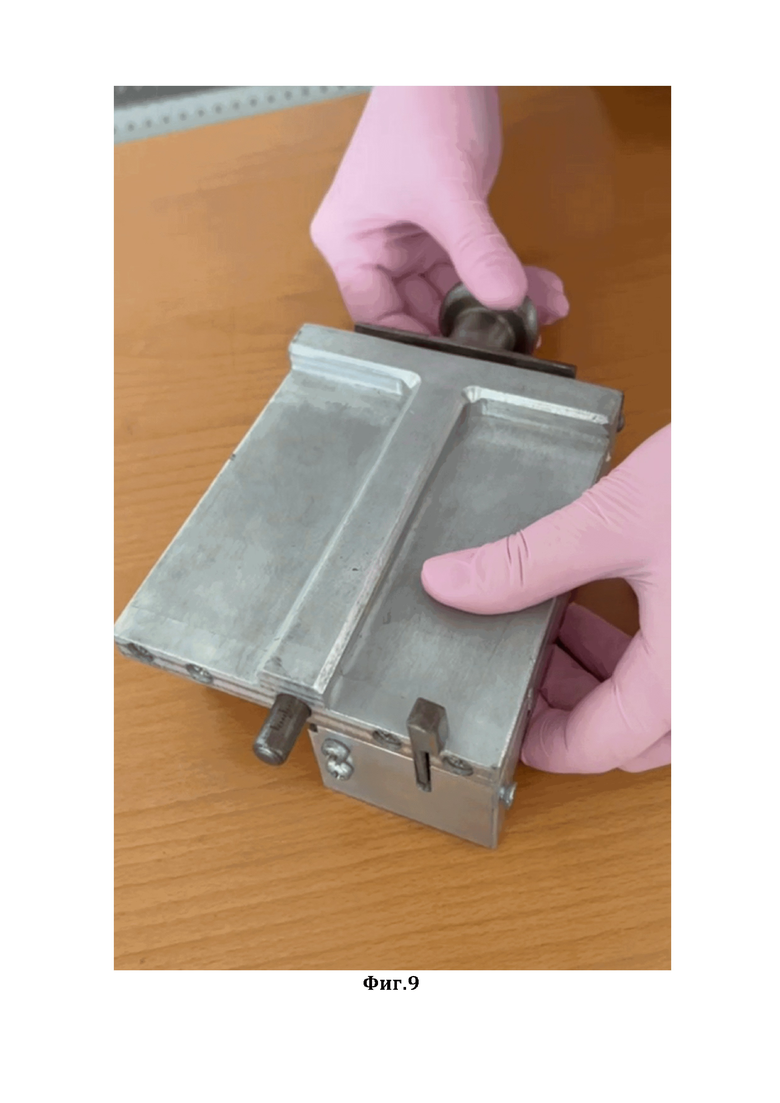

За счет вращения маховика 13 в нужную сторону (см. Фиг. 9) до достижения требуемой отметки на мерной шкале 24 штифта 4 относительно края верхней прижимной пластины 2 на требуемое значение, обеспечивает изгиб ортодонтической дуги на это заданное значение.

Изгиб происходит за счет того, что с одной стороны фиксатор 25 ортодонтической дуги нижней опорной пластины 1 удерживает дугу, а с другой стороны фиксатор 5 ортодонтической дуги верхней прижимной пластины 2, также удерживая дугу пазом 6, и при этом смещается за счет движения штифта 4.

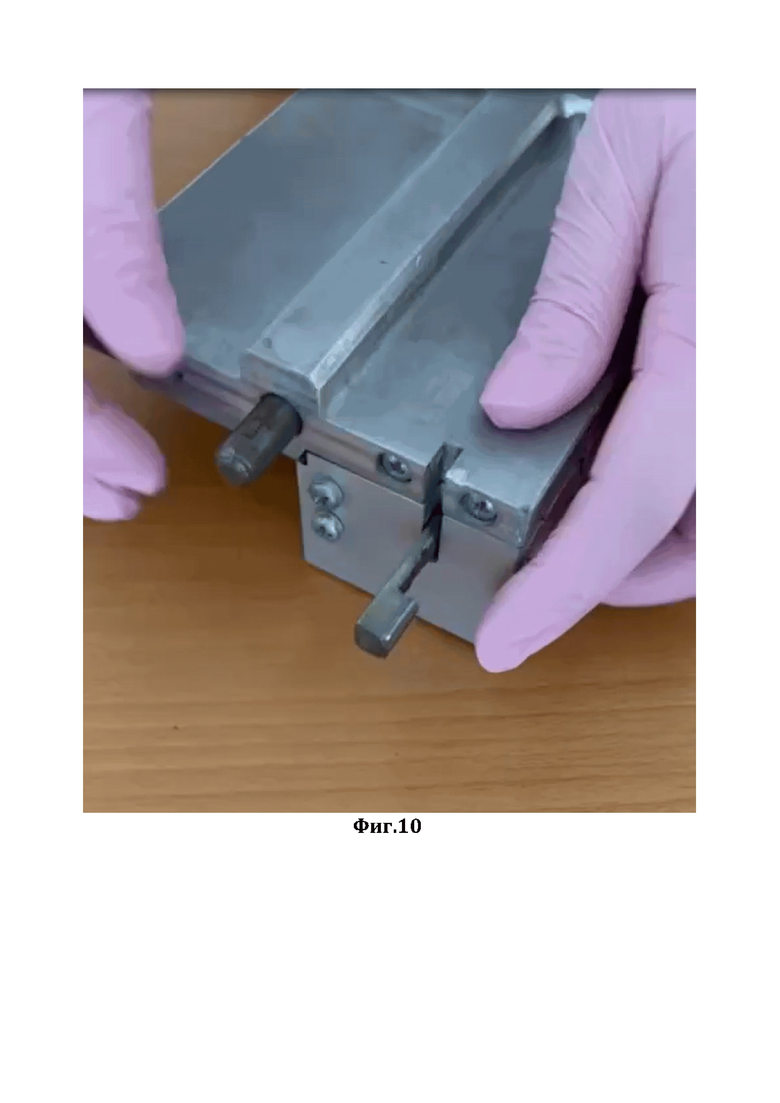

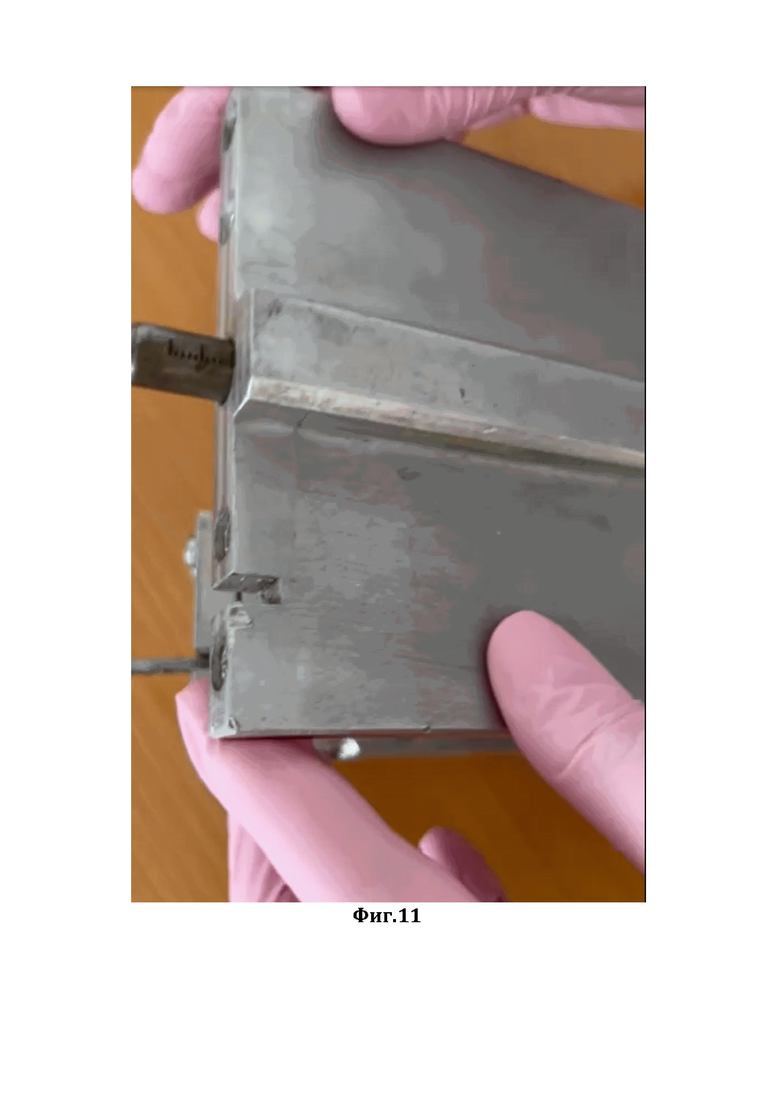

После выполнения изгиба прижим 8 снова опускают (см. Фиг. 10), верхнюю прижимную пластину 2 открывают (см. Фиг. 11), и дугу с изгибом извлекают.

Изгиб может быть выполнен от 1 до 5 мм в зависимости от поставленной задачи.

При необходимости выполняют симметричный изгиб ортодонтической дуги. Для чего после расфиксации нижней 1 и верхней 2 пластин, переворачивают ортодонтическую дугу и повторяют вышеописанные действия, но вращают маховик 13 уже в другом направлении.

Получают по итогу таких действий изгиб ортодонтической дуги на строго заданное значение (см. Фиг. 12).

Основным преимуществом заявленного решения является точность выполнения изгиба, поскольку изгиб выполняется строго по мерной шкале 24. Кроме того, ортодонтическая дуга при формировании изгиба сохраняет изначальную плоскость, в которой лежит ее торцевая поверхность.

На завершающем этапе ортодонтического лечения важным элементом является формирование изгибов на металлической дуге исходя из клинического случая для правильного положения зуба по отношению к зубному ряду. Заявленное решение позволяет этого достичь. Примерами металлических ортодонтических гнущихся дуг являются: дуги из нержавеющей стали и титанмолибдена.

Изобретение относится к медицинской технике, а именно к стоматологии, и предназначено для использования при формировании изгибов на дугах при ортодонтическом лечении зубов. Помещают ортодонтическую дугу под зажим между двумя пластинами - нижней опорной и верхней прижимной. При этом место предполагаемого изгиба располагают за пределами границ обеих пластин в фиксаторе нижней опорной пластины и пропускают через фиксатор ортодонтической дуги, который крепят к подвижному штифту с мерной шкалой на конце, установленному во внутренней полости верхней прижимной пластины. Смещают подвижный штифт по отметкам мерной шкалы относительно края верхней прижимной пластины на требуемое значение обеспечивая изгиб ортодонтической дуги на заданное значение. При этом смещение штифта вдоль полости обеспечивают вращением маховика, вал вращения которого имеет внутреннюю резьбу, и пропущен через другой конец штифта, имеющий наружную резьбу. При этом в нижней опорной пластине выполняют плоское углубление в зоне размещения части дуги. При этом фиксатор ортодонтической дуги нижней опорной пластины выполняют на вставке из более прочного металла, чем сам материал нижней опорной пластины. На нижней опорной пластине с нижней части основания устанавливают опорные ножки. Способ, за счет высокой точности изгиба дуги, позволяет, исходя из клинического случая, сформировать изгиб на металлической дуге для правильного положения зуба по отношению к зубному ряду. 4 з.п. ф-лы, 12 ил., 1 пр.

1. Способ формирования изгиба на ортодонтической дуге, характеризующийся помещением ортодонтической дуги под зажим между двумя пластинами - нижней опорной и верхней прижимной так, что место предполагаемого изгиба располагают за пределами границ обеих пластин в фиксаторе нижней опорной пластины и пропускают через фиксатор ортодонтической дуги, который крепят к подвижному штифту с мерной шкалой на конце, установленному во внутренней полости верхней прижимной пластины; смещением подвижного штифта по отметкам мерной шкалы относительно края верхней прижимной пластины на требуемое значение обеспечивают изгиб ортодонтической дуги на заданное значение.

2. Способ по п.1, отличающийся тем, что смещение штифта вдоль полости обеспечивают вращением маховика, вал вращения которого имеет внутреннюю резьбу и пропущен через другой конец штифта, имеющий наружную резьбу.

3. Способ по п.1, отличающийся тем, что в нижней опорной пластине выполняют плоское углубление в зоне размещения части дуги.

4. Способ по п.1, отличающийся тем, что фиксатор ортодонтической дуги нижней опорной пластины выполняют на вставке из более прочного металла, чем сам материал нижней опорной пластины.

5. Способ по п.1, отличающийся тем, что на нижней опорной пластине с нижней части основания устанавливают опорные ножки.
