НАКОПИТЕЛЬНЫЙ ЯЩИК ДЛЯ СБОРА ИСПОЛЬЗОВАННЫХ БАТАРЕЕК НА УТИЛИЗАЦИЮ Российский патент 2025 года по МПК B65F1/00 B65D85/88

Изобретение относится к области охраны окружающей среды - к оборудованию для накопления твердых бытовых отходов, в частности, к накопительным ящикам для сбора батареек на утилизацию и может быть использовано на предприятиях по сбору и переработке батареек, а также на предприятиях жилищно-коммунального хозяйства.

Известно стационарное устройство для сбора использованных батареек на утилизацию, содержащее основание, корпус, в котором образована полость для накопления батареек и окно с клапаном для их подачи в эту полость, откидную крышку, а также дверь, шарнирно присоединенная к корпусу, и приборы различного назначения. При этом для выгрузки батареек в донной части полости образована скатная доска (Патент КНР KR 200445219 Y1) [1].

Недостатки известного устройства: громоздкость и сложность конструкции, а также невозможность его использования в качестве как настенного, так и настольного устройства. Кроме того, корпус не является прозрачным, что не позволяет обнаружить предназначение этого устройства, а это снижает его эффективность использования по назначению.

Наиболее близким техническим решением, выбранным в качестве прототипа, является скворечник, содержащий корпус в виде прямоугольного параллелепипеда, образованного передней, задней, боковыми левой и правой стенками, а также крышкой и дном. При этом передняя стенка выполнена с отверстием в ее верхней части (Ильичев В.Д. Искусственные гнездовья / В.Д. Ильичев, О.Л. Силаева. - Журнал «Биология», №12, 2003 [2].

Недостатком известного устройства является то, что оно мало приспособлено к сбору использованных батареек на утилизацию.

Задачей изобретения является создание накопительного ящика для сбора использованных батареек на утилизацию с улучшенными эксплуатационными свойствами.

Сущность изобретения заключается в следующем. Отверстие выполнено с возможностью пропуска через него круглых батареек, его диаметр больше, чем диаметр круглых батареек из всей их совокупности, подлежащей утилизации. Кроме того, на передней стенке выполнена щель, горизонтальная линия симметрии которой совпадает с горизонтальной осью симметрии отверстия, его вертикальная линия симметрии совпадает с вертикальной линией симметрии отверстия, высота щели больше, чем толщина плоских батареек, а ее длина больше, чем ширина этих батареек из всей их совокупности, подлежащей утилизации. Дно выполнено в виде задвижки, запирающий элемент которой - в виде полосы и имеет возможность перемещения по двум пазам, каждый из которых сформирован посредством пары уголков - с образованием просвета между их полочками, высота которого соответствует высоте запирающего элемента, а длина равна расстоянию между внутренними поверхностями левой и правой боковых стенок. При этом одна пара уголков жестко присоединена посредством свободных полочек к внутренней поверхности задней стенки, а другая - к внутренней поверхности передней стенки, причем зеркально относительно уголков, размещенных на задней стенке. Ширина запирающего элемента равна расстоянию между внутренними поверхностями передней и задней стенок, а его длина больше расстояния между внутренними поверхностями боковых стенок на толщину боковой стенки. На правой боковой стенке выполнена прорезь с возможностью пропуска через нее запирающего элемента, на левой боковой стенке - отверстие под ключ, ось вращения названного отверстия перпендикулярна плоскости названной стенки и совпадает с центром торцевой поверхности запирающего элемента, представляющего собой прямоугольник. Диаметр названного отверстия несколько превышает размер запирающего элемента по высоте. Кроме того, в состав устройства входит ключ, рабочая часть которого жестко присоединена к головке и выполнена в виде цилиндрического стержня с возможностью его пропуска в отверстие боковой левой стенки. Длина названного стержня находится в пределах от 40 до 50 мм. Передняя и боковые стенки ящика выполнены прозрачными. В совокупности это позволяет создать накопительный ящик для сбора использованных батареек на утилизацию с улучшенными эксплуатационными свойствами, а именно обеспечить простоту конструкции и низкую стоимость, возможность использования ящика как в качестве настенного, так и настольного устройства, привлекательность, а также сохранность собранных батареек.

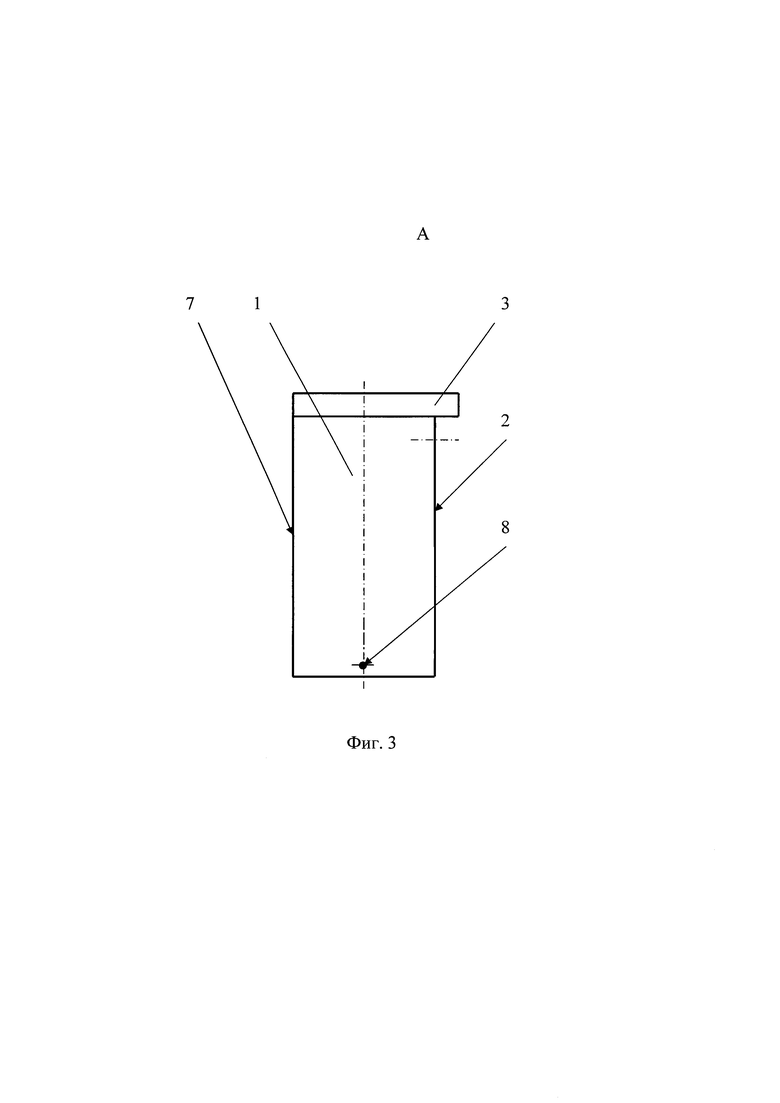

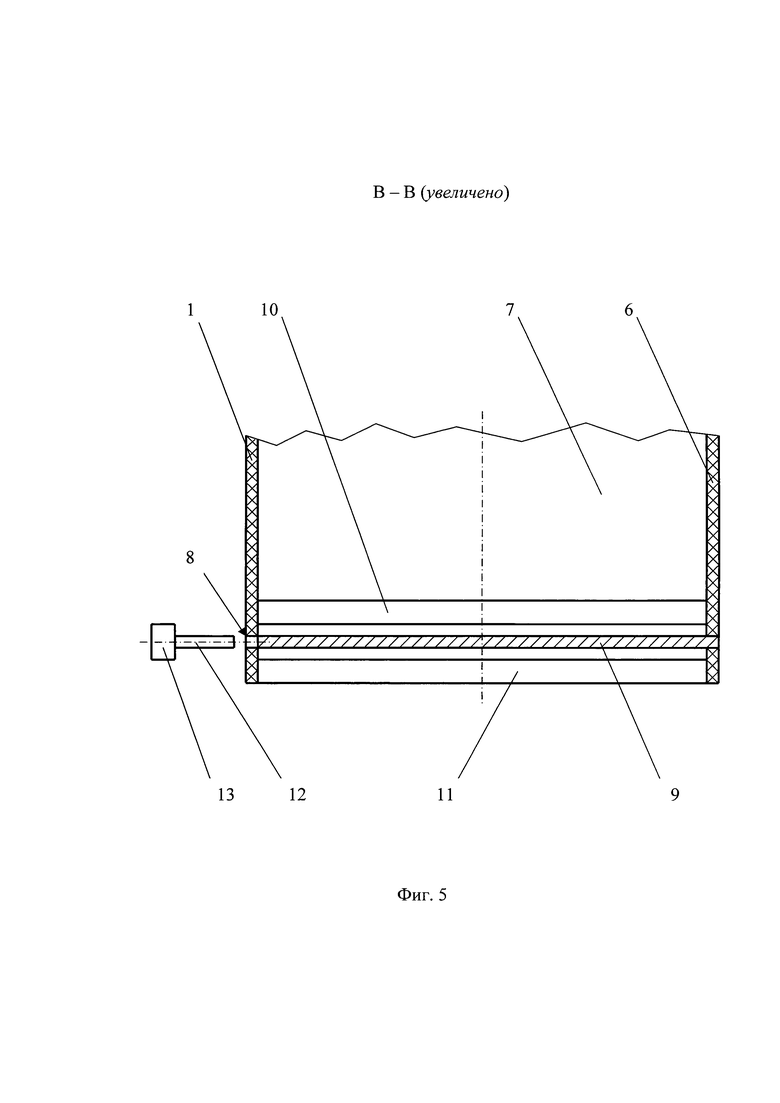

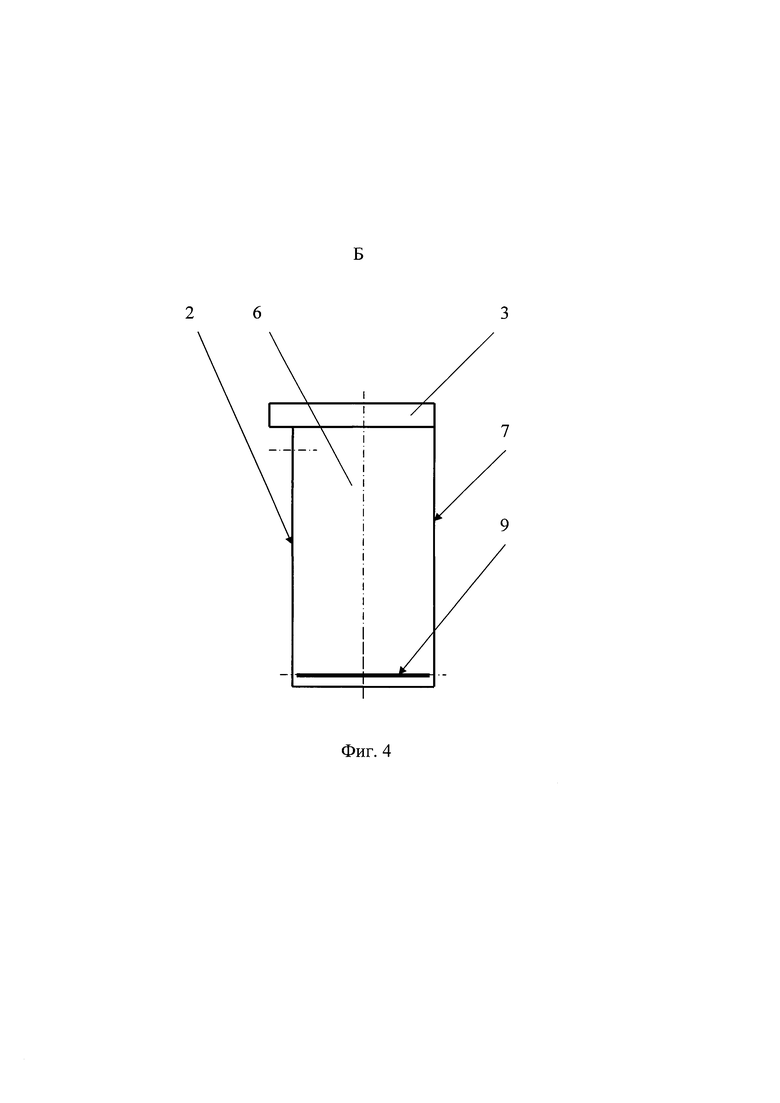

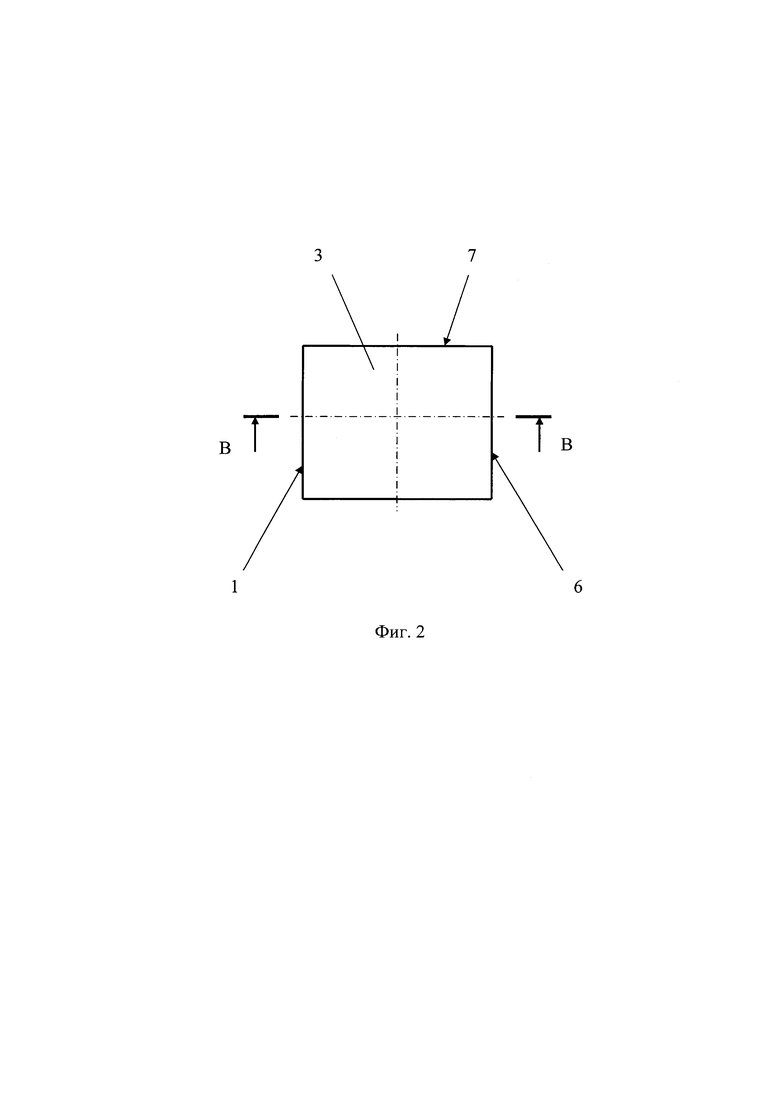

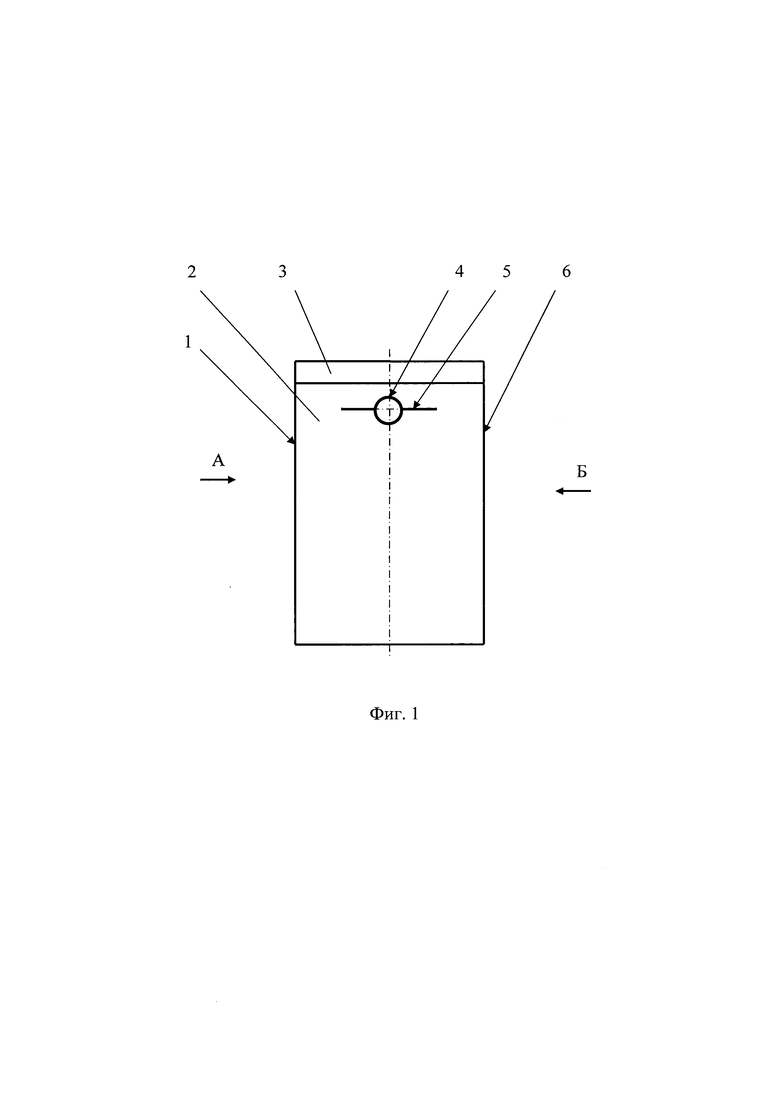

На фиг. 1, 2, 3, 4, 5 изображен накопительный ящик для сбора использованных батареек на утилизацию. В частности, на фиг. 1 дан вид спереди, на фиг. 2 - вид сверху, на фиг. 3 и 4 - соответственно виды А и Б, на фиг. 5 - разрез В-В с ключом для открытия запирающего элемента.

Накопительный ящик для сбора использованных батареек на утилизацию состоит (фиг. 1-5) из корпуса в виде прямоугольного параллелепипеда, образованного передней 2, задней 7, боковыми левой 1 и правой 6 стенками, а также крышкой 3 и дном. При этом передняя 2 стенка выполнена с отверстием 4 в ее верхней части, ось вращения которого пересекается с осью симметрии названной стенки 2 под углом 90 градусов. Отверстие 4 выполнено с возможностью пропуска через него круглых батареек, его диаметр больше, чем диаметр круглых батареек из всей их совокупности, подлежащей утилизации. Кроме того, на передней 2 стенке выполнена щель 5 (прорезь), горизонтальная линия симметрии которой совпадает с горизонтальной осью симметрии отверстия 4, его вертикальная линия симметрии совпадает с вертикальной линией симметрии отверстия 4, высота щели 5 больше, чем толщина плоских батареек, а ее длина больше, чем ширина этих батареек из всей их совокупности, подлежащей утилизации. Дно выполнено в виде задвижки, запирающий элемент 9 которой - в виде полосы и имеет возможность перемещения по двум пазам, каждый из которых сформирован посредством пары уголков (верхнего 10 и нижнего 11) - с образованием просвета между их полочками, высота которого соответствует высоте запирающего элемента 9, а длина равна расстоянию между внутренними поверхностями левой 1 и правой 6 боковых стенок. При этом одна пара уголков 10 и 11 жестко присоединена посредством свободных полочек к внутренней поверхности задней 7 стенки, а другая - к внутренней поверхности передней 2 стенки, причем зеркально относительно уголков 10 и 11, размещенных на задней 7 стенке, ширина запирающего элемента 9 равна расстоянию между внутренними поверхностями передней 2 и задней 7 стенок, а его длина больше расстояния между внутренними поверхностями боковых стенок 1 и 6 на толщину боковой стенки 1. На правой 6 боковой стенке выполнена прорезь с возможностью пропуска через нее запирающего элемента 9, на левой 1 боковой стенке - отверстие 8 под ключ, ось вращения названного отверстия 8 перпендикулярна плоскости названной стенки 1 и совпадает с центром торцевой поверхности запирающего элемента 9, представляющего собой прямоугольник. Диаметр названного отверстия 8 несколько превышает размер запирающего элемента 9 по высоте. Кроме того, в состав устройства входит ключ, рабочая часть которого жестко присоединена к головке 13 и выполнена в виде цилиндрического стержня 12 с возможностью его пропуска в отверстие 8 боковой левой 1 стенки, длина названного стержня 12 находится в пределах от 40 до 50 мм. Передняя 2 и боковые (1 и 6) стенки ящика выполнены прозрачными.

Применение накопительного ящика для сбора использованных батареек на утилизацию состоит в следующем. Ящик ставят на стол, размещенный в помещении, или присоединяют к стене здания, посредством отверстий с прорезями (не показано), выполненных на его задней 7 стенке. К стене ящик присоединяют на высоту от основания, равную несколько ниже среднего роста человека - с возможностью опускания батареек в ящик детьми. Такие ящики размещают в местах наибольшего скопления людей как в городской, так и сельской местности - на входе в магазины, школы, специальные учебные заведения, дома культуры, стадионы, а также на улицах и площадях с повышенной проходимостью людей. Информация, представленная на стенках ящика, показывает людям его предназначение и, кроме того, сообщает о возможной опасности выброшенных батареек и важности мероприятия по их утилизации. Увидев этот ящик, человек при возможности направляет в него использованную батарейку, опуская в отверстие 4 круглые, а в щель 5 плоские батарейки. В течение некоторого времени батарейки в ящике накапливаются. Наличие потаенного запирающего элемента 9 и ключа для его отпирания обеспечивают сохранность батареек в ящике. По мере накопления батареек в полости ящика специальный курьер опорожняет его в сборный мешок или пакет. Для этого он вводит стержень 12 ключа в отверстие 8 и посредством головки 13 ключа воздействует на запирающий элемент 9 в осевом направлении - до упора головки 13 ключа в левую 1 боковую стенку. В результате запирающий элемент выдвигается из ящика на длину (40-50 мм) стержня 12 ключа. Затем курьер вытягивает запирающий элемент 9 за его выдвинутый конец другой рукой, предварительно подставив под ящик мешок или пакет. Под действием силы тяжести батарейки ссыпаются, например, в мешок. Если ящик используют как настольный, то его сначала помещают в пакет и затем выполняют ту же операцию. После выгрузки батареек из ящика запирающий элемент 9 устанавливают в исходное положение - задвигают его до упора в левую 1 боковую стенку.

Таким образом, на основе предложенных технических решений представляется возможным создать накопительный ящик для сбора использованных батареек на утилизацию простой конструкции, защищенной от несанкционированного вскрытия, с возможностью его использования как в качестве настенного, так и настольного устройства. Кроме того, прозрачные стенки ящика облегчают контроль наличия собранных в нем батареек и позволяют пользователю не только обнаружить, но и определить его назначение.

Повсеместное применение предложенных ящиков позволит снизить вероятность попадания использованных батареек в окружающую среду и повысить экологическую культуру населения.

ИСТОЧНИКИ ИНФОРМАЦИИ, ПРИНЯТЫЕ ВО ВНИМАНИЕ:

1. Патент КНР KR 200445219 Y1.

2. Ильичев В.Д. Искусственные гнездовья / В.Д. Ильичев, О.Л. Силаева. - Журнал «Биология», №12, 2003. - прототип.

Изобретение относится к области охраны окружающей среды, к оборудованию для накопления твердых бытовых отходов, в частности к накопительным ящикам для сбора батареек на утилизацию, и может быть использовано на предприятиях по сбору и переработке батареек, а также на предприятиях жилищно-коммунального хозяйства. Накопительный ящик для сбора использованных батареек на утилизацию состоит из корпуса в виде прямоугольного параллелепипеда, образованного передней, задней, боковыми левой и правой стенками, а также крышкой и дном. Передняя стенка выполнена с отверстием и щелью для опускания в них соответственно круглых и плоских батареек. Стенки ящика, кроме задней, выполнены прозрачными. Ящик снабжен запирающим элементом и ключом для его отпирания. Техническим результатом является создание накопительного ящика для сбора использованных батареек на утилизацию простой конструкции, защищенной от несанкционированного вскрытия, с возможностью контроля наличия собранных в нем батареек. 5 ил.
