НАСТЕННЫЙ КУПОЛ ДЛЯ СБОРА ИСПОЛЬЗОВАННЫХ БАТАРЕЕК НА УТИЛИЗАЦИЮ Российский патент 2025 года по МПК B65F1/00 B65F1/14

Изобретение относится к области охраны окружающей среды - к оборудованию для накопления твердых бытовых отходов, в частности к накопительным устройствам для сбора батареек на утилизацию, и может быть использовано на предприятиях по сбору и переработке батареек, а также на предприятиях жилищно-коммунального хозяйства.

Известно стационарное устройство для сбора использованных батареек на утилизацию, содержащее основание, корпус, в котором образована полость для накопления батареек и окно с клапаном для их подачи в эту полость, откидную крышку, а также дверь, шарнирно присоединенную к корпусу, и приборы различного назначения. При этом для выгрузки батареек в донной части полости образована скатная доска (Патент КНР KR 200445219 Y1) [1].

Недостатки известного устройства: громоздкость и сложность конструкции, а также невозможность его использования в качестве как настенного, так и настольного устройства. Кроме того, корпус не является прозрачным, что не позволяет обнаружить предназначение этого устройства, а это снижает его эффективность использования по назначению.

Наиболее близким техническим решением, выбранным в качестве прототипа, является купол, включающий в себя купол и основание. При этом купол образован по форме поверхности вращения выпуклой наружу кривой вокруг вертикальной оси и содержит нижнее опорное кольцо, совмещенное с куполом и размещенное на основании (Маркузон В.Ф. Купол: Большая российская энциклопедия: https://old.bigenc.ru/fine_art/text/2122629) [2].

Недостатком известного устройства является то, что оно мало приспособлено к сбору использованных батареек на утилизацию.

Задачей изобретения является создание накопительного устройства для сбора использованных батареек на утилизацию с улучшенными эксплуатационными свойствами.

Сущность изобретения заключается в следующем. Верхняя часть купола выполнена с образованием отверстия, ось вращения которого совпадает с осью вращения купола. Диаметр отверстия больше, чем диаметр круглых и ширина плоских батареек из всей их совокупности, подлежащей утилизации. Опорное кольцо выполнено в виде полого цилиндра. Основание - в виде цилиндрической платформы, нижняя часть которой представляет собой опорный диск, а верхняя - полый цилиндр, внутренний диаметр которого соответствует внешнему диаметру опорного кольца. Высота названного цилиндра меньше высоты опорного кольца. При этом ось вращения цилиндрической платформы совпадает с осью вращения купола, а нижний срез опорного кольца контактирует с поверхностью опорного диска. Кроме того, купол посредством опорного кольца зафиксирован в цилиндре платформы двумя болтами, расположенными горизонтально и диаметрально противоположно друг относительно друга. Для этого в цилиндре платформы выполнены два горизонтальных отверстия с резьбой под названные болты, а в кольце также выполнены два отверстия, оси вращения которых совпадают с осями вращения отверстий в цилиндре платформы. Болты ввинчены в резьбовые отверстия до упора головки каждого из них в боковую поверхность цилиндра, при этом их свободные концы имеют возможность взаимодействия с опорным кольцом. Опорный диск выполнен с образованием двух вертикальных отверстий, оси вращения которых смещены на 90 градусов относительно осей вращения болтов. Посредством опорного диска купол установлен на полочку, оснащенную кронштейном для прикрепления к стене. Для этого в полочке выполнены два вертикальных отверстия, оси вращения которых совпадают с осями вращения вертикальных отверстий в опорном диске. При этом диаметры отверстий в полочке также совпадают с диаметрами вертикальных отверстий в опорном диске. Вертикальные отверстия опорного диска и полочки совмещены, и в них установлены фиксаторы в виде болтов. Купол и опорное кольцо выполнены из прозрачного цветного оргстекла или ударопрочного стекла, платформа - из пластика или металла, полочка с ее кронштейном - из древесины.

В совокупности это позволяет создать накопительное устройство (купол) для сбора использованных батареек на утилизацию с улучшенными эксплуатационными свойствами, а именно обеспечить простоту конструкции и низкую стоимость, возможность использования купола в качестве настенного устройства, а также привлекательность и эстетичность.

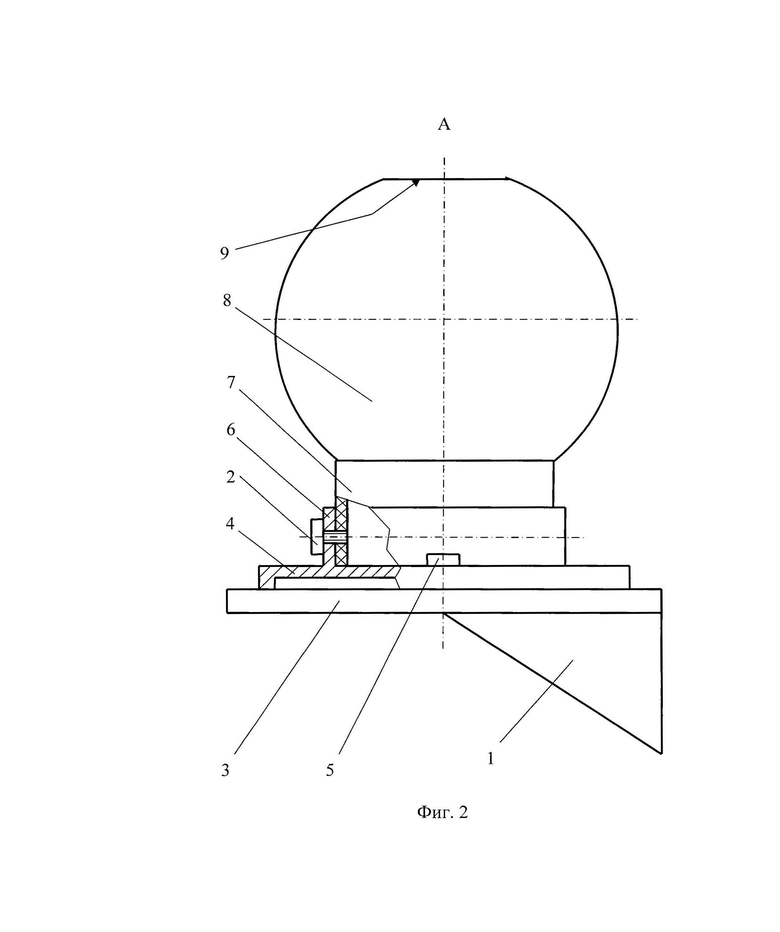

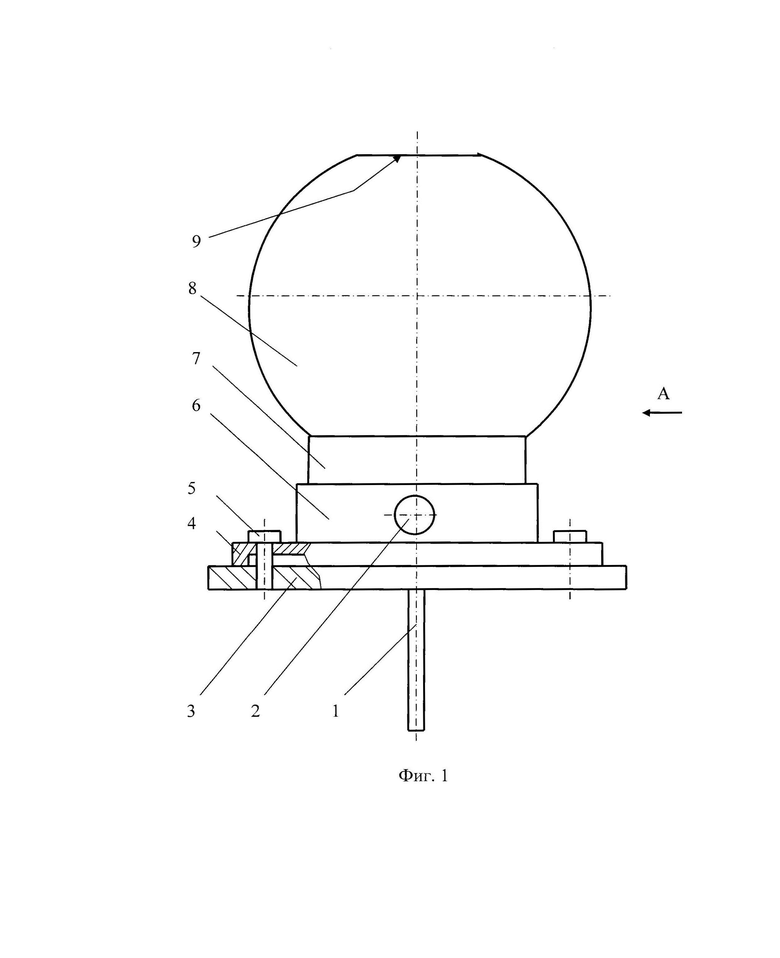

На фиг.1 и 2 изображен настенный купол для сбора использованных батареек на утилизацию. В частности, на фиг.1 дан вид спереди, на фиг.2 - вид А.

Настенный купол для сбора использованных батареек на утилизацию включает в себя (фиг.1 и 2) купол 8 и основание. При этом купол 8 образован по форме поверхности вращения выпуклой наружу кривой вокруг вертикальной оси и содержит нижнее опорное кольцо 7, совмещенное с куполом 8 и размешенное на основании. Верхняя часть купола 8 выполнена с образованием отверстия 9, ось вращения которого совпадает с осью вращения купола 8, диаметр отверстия 9 больше, чем диаметр круглых и ширина плоских батареек из всей их совокупности, подлежащей утилизации. Опорное кольцо 7 выполнено в виде полого цилиндра, основание - в виде цилиндрической платформы, нижняя часть которой представляет собой опорный диск 4, а верхняя - полый цилиндр 6, внутренний диаметр которого соответствует внешнему диаметру опорного кольца 7. Высота названного цилиндра 6 меньше высоты опорного кольца 7. При этом ось вращения цилиндрической платформы совпадает с осью вращения купола 8, а нижний срез опорного кольца 7 контактирует с поверхностью опорного диска 4. Кроме того, купол 8 посредством опорного кольца 7 зафиксирован в цилиндре 6 платформы двумя болтами 2, расположенными горизонтально и диаметрально противоположно друг относительно друга. Для этого в цилиндре 6 платформы выполнены два горизонтальных отверстия с резьбой под названные болты 2, а в кольце 7 также выполнены два отверстия, оси вращения которых совпадают с осями вращения отверстий в цилиндре 6 платформы. Болты 2 ввинчены в резьбовые отверстия до упора головки каждого из них в боковую поверхность цилиндра 6. При этом их свободные концы имеют возможность взаимодействия с опорным кольцом 7. Опорный диск 4 выполнен с образованием двух вертикальных отверстий, оси вращения которых смещены на 90 градусов относительно осей вращения болтов 2. Посредством опорного диска 4 купол 8 установлен на полочку 3, оснащенную кронштейном 1 для прикрепления к стене. Для этого в полочке 3 выполнены два вертикальных отверстия, оси вращения которых совпадают с осями вращения вертикальных отверстий в опорном диске 4. При этом диаметры отверстий в полочке 3 также совпадают с диаметрами вертикальных отверстий в опорном диске 4. Вертикальные отверстия опорного диска 4 и полочки 3 совмещены, и в них установлены фиксаторы 5 в виде болтов. Купол 8 и опорное кольцо 7 выполнены из прозрачного цветного оргстекла или ударопрочного стекла, платформа (опорный диск 4 с цилиндром 6) - из пластика или металла, полочка с ее кронштейном - из древесины или пластика.

Применение настенного купола для сбора использованных батареек на утилизацию состоит в следующем. Купол (устройство в сборе) устанавливают на полочку, прикрепленную к стене помещения, и фиксируют фиксаторами. Такие купола размещают в местах наибольшего скопления людей как в городской, так и сельской местности - в магазинах, школах, специальных учебных заведениях, домах культуры, стадионах и других общественных точках с повышенной посещаемостью людей. Информация, представленная на стене, рядом с куполом, показывает людям его предназначение и, кроме того, сообщает о возможной опасности выброшенных батареек и важности мероприятия по их утилизации. Человек при возможности направляет в него использованную батарейку, опуская в отверстие 6 как круглые, так и плоские батарейки. В течение некоторого времени батарейки накапливаются. При накоплении батареек в полости купола 5 его опорожняют - высыпают батарейки в сборный мешок или пакет. Для этого вынимают фиксаторы и снимают купол с полочки. Кладут на стол мешок и раскрывают его. Отверстие 6 купола 5 накрывают листом писчей бумаги формата А4 (не показано). Затем это отверстие 6 через бумагу закрывают ладонью руки и повертывают купол 5 отверстием 6 вниз. В таком положении купол 5 размещают в полости мешка и удаляют лист бумаги. После чего вывинчивают болты 2 и снимают с опорного кольца 4 купола 5 опорный диск 1 с цилиндром 3. Повертывают купол 5 на 90 градусов - батарейки под действием силы тяжести ссыпаются в мешок, не образуя сгруживания, поскольку диаметр опорного кольца 4 больше, чем диаметр отверстия 6 купола 5. Затем купол 5 посредством опорного кольца 4 устанавливают в цилиндр 3, совмещают отверстия цилиндра 3 с отверстиями опорного кольца 4 и ввинчивают болты 2. В завершение купол устанавливают на полочку: совмещают отверстия опорного диска с отверстиями полочки и в совмещенные отверстия устанавливают фиксаторы. Купол, как устройство, вновь готов к использованию по назначению.

Повсеместное применение предложенных устройств позволит снизить вероятность попадания использованных батареек в окружающую среду и повысить экологическую культуру населения.

Таким образом, на основе предложенных технических решений представляется возможным создать настенный купол для сбора использованных батареек на утилизацию, который имеет простую конструкцию и эстетичный вид. Кроме того, прозрачные стенки купола облегчают контроль наличия собранных в нем батареек и позволяют пользователю не только обнаружить, но и определить его назначение.

Источники информации

1. Патент КНР KR 200445219 Y1.

2. Маркузон В.Ф. Купол: Большая российская энциклопедия: https://old.bigenc.ru/fine_art/text/2122629 - прототип.

Изобретение относится к области охраны окружающей среды - к оборудованию для накопления твердых бытовых отходов, в частности к накопительным устройствам для сбора батареек на утилизацию, и может быть использовано на предприятиях по сбору и переработке батареек, а также на предприятиях жилищно-коммунального хозяйства. Настенный купол для сбора использованных батареек включает купол и основание. Купол образован по форме поверхности вращения выпуклой наружу кривой вокруг вертикальной оси и содержит нижнее опорное кольцо, совмещенное с куполом и размещенное на основании. Верхняя часть купола выполнена с образованием отверстия, ось вращения которого совпадает с осью вращения купола. Причем диаметр отверстия больше, чем диаметр круглых и ширина плоских батареек из всей их совокупности, подлежащей утилизации. Опорное кольцо выполнено в виде полого цилиндра, основание - в виде цилиндрической платформы, нижняя часть которой представляет собой опорный диск, а верхняя - полый цилиндр, внутренний диаметр которого соответствует внешнему диаметру опорного кольца, а высота названного цилиндра меньше высоты опорного кольца. При этом ось вращения цилиндрической платформы совпадает с осью вращения купола, а нижний срез опорного кольца контактирует с поверхностью опорного диска. Кроме того, купол посредством опорного кольца зафиксирован в цилиндре платформы двумя болтами, расположенными горизонтально и диаметрально противоположно друг относительно друга, для чего в цилиндре платформы выполнены два горизонтальных отверстия с резьбой под названные болты, а в кольце также выполнены два отверстия, оси вращения которых совпадают с осями вращения отверстий в цилиндре платформы. Болты ввинчены в резьбовые отверстия до упора головки каждого из них в боковую поверхность цилиндра, а их свободные концы имеют возможность взаимодействия с опорным кольцом. Опорный диск выполнен с образованием двух вертикальных отверстий, оси вращения которых смещены на 90 градусов относительно осей вращения болтов. Посредством опорного диска купол установлен на полочку, оснащенную кронштейном для прикрепления к стене, для чего в полочке выполнены два вертикальных отверстия, оси вращения которых совпадают с осями вращения вертикальных отверстий в опорном диске. При этом диаметры отверстий в полочке также совпадают с диаметрами вертикальных отверстий в опорном диске, вертикальные отверстия опорного диска и полочки совмещены, и в них установлены фиксаторы в виде болтов. Купол и опорное кольцо выполнены из прозрачного цветного оргстекла или ударопрочного стекла, платформа - из пластика или металла, полочка с ее кронштейном - из древесины или пластика. Изобретение обеспечивает создание накопительного устройства для сбора использованных батареек на утилизацию с улучшенными эксплуатационными свойствами. 2 ил.

Настенный купол для сбора использованных батареек на утилизацию, включающий в себя купол и основание, при этом купол образован по форме поверхности вращения выпуклой наружу кривой вокруг вертикальной оси и содержит нижнее опорное кольцо, совмещенное с куполом и размещенное на основании, отличающийся тем, что верхняя часть купола выполнена с образованием отверстия, ось вращения которого совпадает с осью вращения купола, диаметр отверстия больше, чем диаметр круглых и ширина плоских батареек из всей их совокупности, подлежащей утилизации, опорное кольцо выполнено в виде полого цилиндра, основание - в виде цилиндрической платформы, нижняя часть которой представляет собой опорный диск, а верхняя - полый цилиндр, внутренний диаметр которого соответствует внешнему диаметру опорного кольца, высота названного цилиндра меньше высоты опорного кольца, при этом ось вращения цилиндрической платформы совпадает с осью вращения купола, а нижний срез опорного кольца контактирует с поверхностью опорного диска, кроме того, купол посредством опорного кольца зафиксирован в цилиндре платформы двумя болтами, расположенными горизонтально и диаметрально противоположно друг относительно друга, для этого в цилиндре платформы выполнены два горизонтальных отверстия с резьбой под названные болты, а в кольце также выполнены два отверстия, оси вращения которых совпадают с осями вращения отверстий в цилиндре платформы, болты ввинчены в резьбовые отверстия до упора головки каждого из них в боковую поверхность цилиндра, при этом их свободные концы имеют возможность взаимодействия с опорным кольцом, опорный диск выполнен с образованием двух вертикальных отверстий, оси вращения которых смещены на 90 градусов относительно осей вращения болтов, посредством опорного диска купол установлен на полочку, оснащенную кронштейном для прикрепления к стене, для этого в полочке выполнены два вертикальных отверстия, оси вращения которых совпадают с осями вращения вертикальных отверстий в опорном диске, при этом диаметры отверстий в полочке также совпадают с диаметрами вертикальных отверстий в опорном диске, вертикальные отверстия опорного диска и полочки совмещены и в них установлены фиксаторы в виде болтов, купол и опорное кольцо выполнены из прозрачного цветного оргстекла или ударопрочного стекла, платформа - из пластика или металла, полочка с ее кронштейном - из древесины или пластика.
