УЗЕЛ КРЕПЛЕНИЯ ПРОФИЛЯ Российский патент 2025 года по МПК E04F13/08

Изобретение относится к области строительства, в частности к длинномерным профильным элементам, и может быть использовано для создания ограждающих конструкций и малых архитектурных форм в качестве декоративного и функционального фасада, а также для декоративного покрытия стен и потолков.

Известен узел крепления стены, содержащий монтажный профиль, заглушку и стеновую панель. Заглушка, предназначенная для крепления стеновой панели с помощью напольного или потолочного монтажного профиля, защелкивается в пространстве между стеной и профилем, фиксируя таким образом каждый компонент в нужном положении. Заглушка удерживает стеновую панель в желаемом положении. Заглушка также служит для предотвращения скопления пыли и мусора в пространстве, образованном стеновой панелью и монтажным профилем (по патенту CN 101198752 A, Е04В 1/66, Е04В 2/72, Е04В 19/00, опубл. 11.06.2008).

Недостатком данной конструкции является недостаточная сила фиксации монтажного профиля, заглушки и стеновой панели друг относительно друга. Для обеспечения прочности закрепления дополнительно используют резьбовые соединения.

Известна конструкция панели в сборе, в которой для предотвращения выпадения панели из опорного элемента фиксируют зацепляемую деталь в форме крючка большого диаметра, установленную на одной из боковых пластин панели канала, к опорному элементу и вдавливают зацепляемую деталь в форме крючка малого диаметра, установленную на другой боковой пластине следующей панели, в зацепляемую деталь большого диаметра (по патенту JP H07310403 A, E04D 3/363, Е04В 9/26, E04F 13/08, опубл. 28.11.1995).

Также известен потолок подвесной реечного типа, содержащий группу несущих профилей и с крюкообразными элементами, средства крепления несущих профилей на несущей конструкции, и потолочные рейки, имеющие элементы разъемного соединения их с несущими профилями в виде фасонных кромок, размещаемых в зеве крюкообразных элементов, отличающийся тем, что он снабжен потолочными раскладками, имеющими элементы разъемного соединения их с потолочными рейками, при этом элементы разъемного соединения потолочных раскладок выполнены в виде двух фасонных кромок, а фасонные кромки потолочных реек выполнены с зигами для упругого взаимодействия с фасонной кромкой потолочной раскладки (по патенту RU 49855 U1, Е04В 9/00, опубл. 10.12.2005).

Недостатком данных решений является то, что панели крепятся только в направляющие, из-за чего невозможно монтировать панели с произвольным шагом. Также недостатком является отсутствие фиксации панелей в продольном направлении.

Наиболее близким техническим решением является металлический короб для прокладки проводов и кабелей, содержащий, по крайней мере, прямые секции, включающие корпус с незамкнутым профилем поперечного сечения, имеющий направленные внутрь корпуса углубления, сопряженные с расположенными встречно в плоскости, параллельной плоскости дна корпуса, полками, крышку с боковыми стенками, профиль поперечного сечения которых соответствует профилю поперечного сечения взаимодействующих с ними частей стенок корпуса. Высота боковых стенок крышки короба равна высоте основания корпуса короба. Защелки расположены на концах крышки короба, а соответствующие им углубления расположены на боковых стенках корпуса короба у его основания (по патенту RU 42134 U1, H02G 3/04, опубл. 20.11.2004).

Недостатком данного решения является то, что конструкция короба обеспечивает надежную фиксацию крышки на корпусе только в поперечном направлении. В продольном направлении сила фиксации недостаточна, и крышка может перемещаться относительно корпуса.

Технический результат предлагаемого изобретения состоит в обеспечении установки и фиксации профиля от перемещения без использования дополнительных крепежных элементов.

Указанный технический результат достигается тем, что узел крепления профиля состоит из крепежной защелки, предназначенной для закрепления на поверхности и имеющей постоянное поперечное сечение, и профиля, выполненного с возможностью установки на защелку и имеющего постоянное поперечное сечение, и отличается тем, что крепежная защелка состоит из основания и двух стенок, на краях стенок выполнены симметричные продольные треугольные выступы, направленные наружу; профиль состоит из лицевой части и стенок, края которых загнуты внутрь с образованием радиуса; при этом расстояние между стенками крепежной защелки выполнено в диапазоне 1,0-0,9 от расстояния между загнутыми краями профиля, расстояние от основания крепежной защелки до продольного треугольного выступа меньше длины загнутого края профиля.

Кроме того, на стенках профиля могут быть выполнены симметричные трапецеидальные выступы, направленные внутрь, при этом расстояние между трапецеидальными выступами меньше расстояния между вершинами продольных треугольных выступов.

Изобретение поясняется чертежами, на которых изображен частный случай ее реализации:

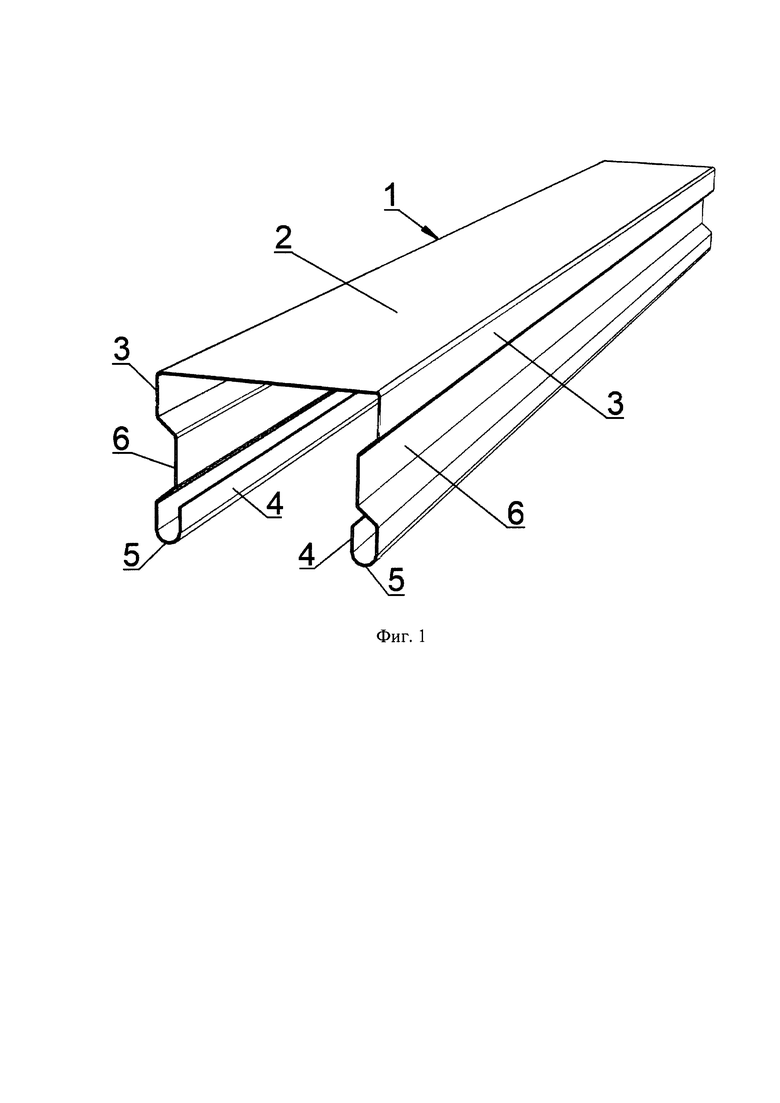

Фиг. 1 - профиль, аксонометрия;

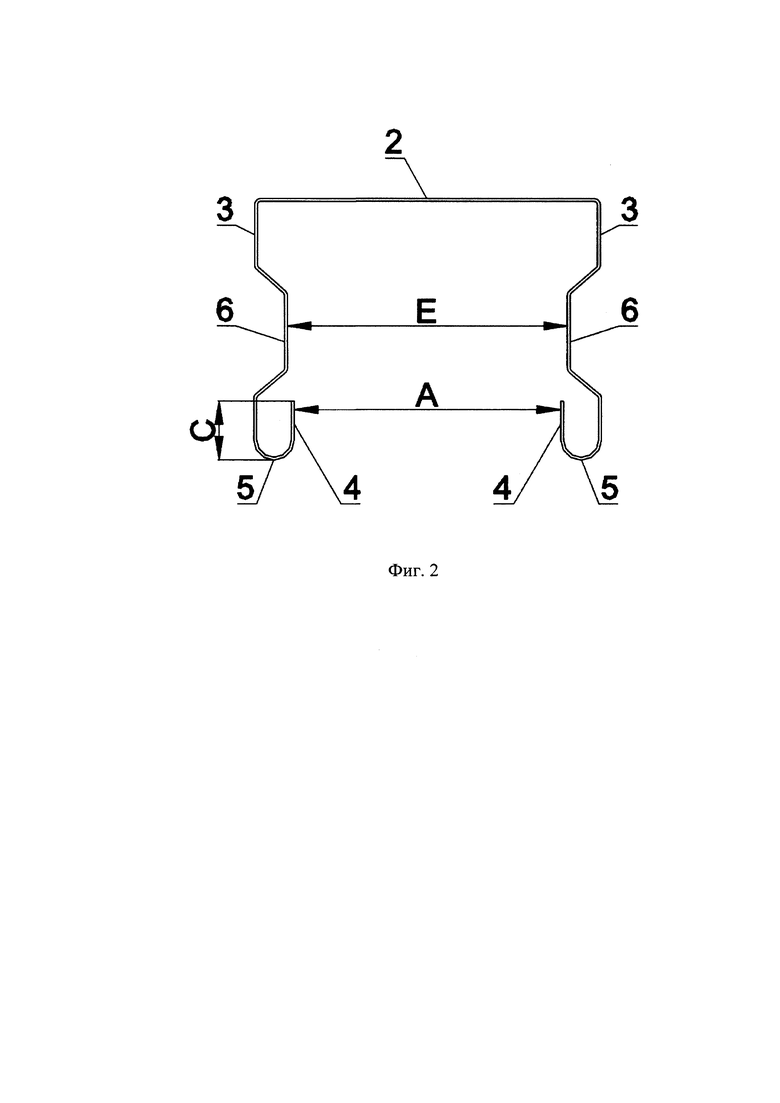

Фиг. 2 - профиль, вид сверху;

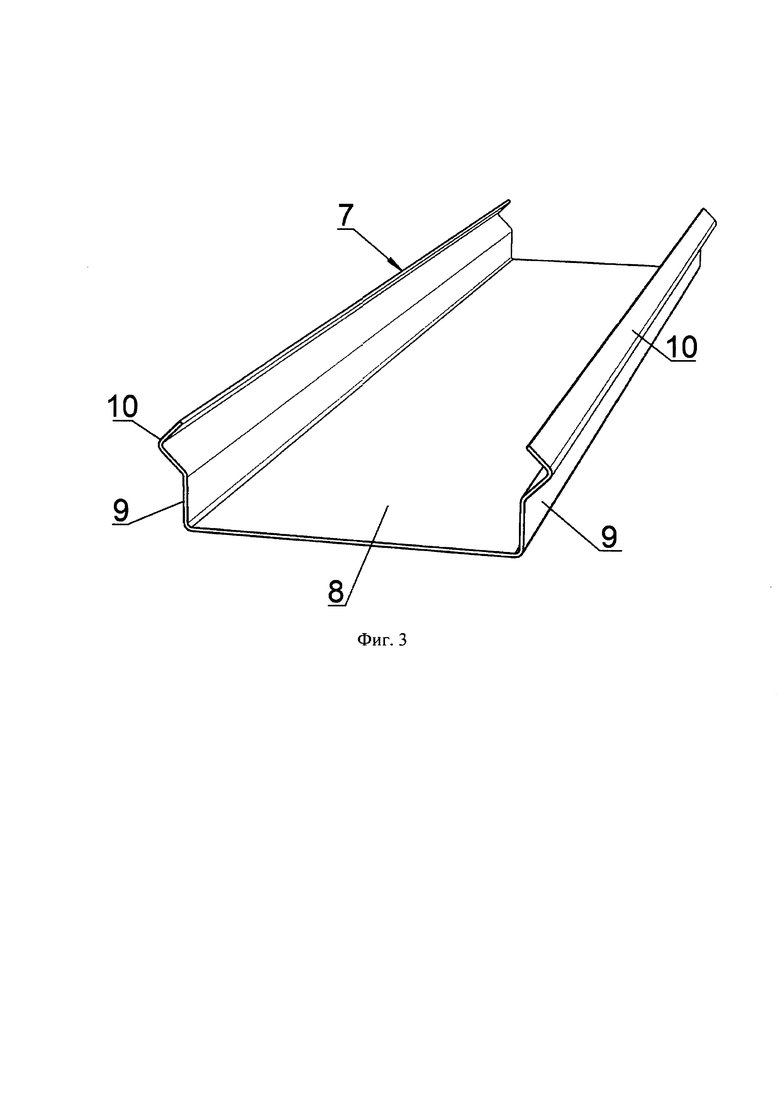

Фиг. 3 - крепежная защелка, аксонометрия;

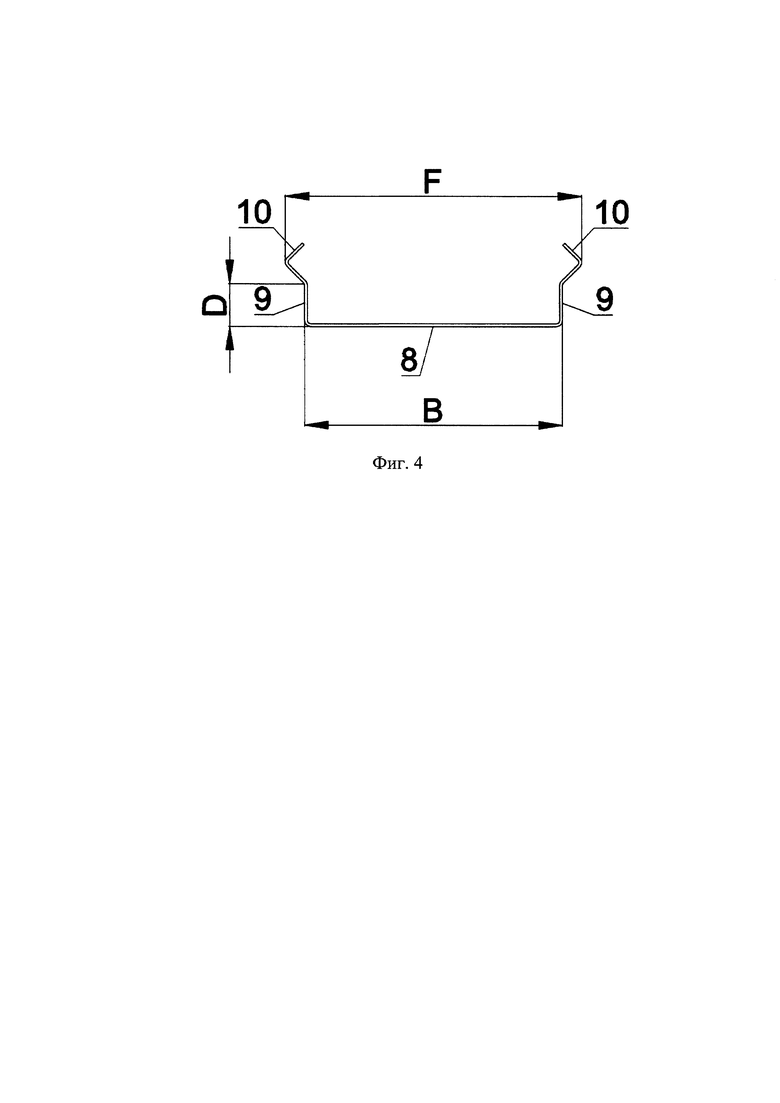

Фиг. 4 - крепежная защелка, вид сверху;

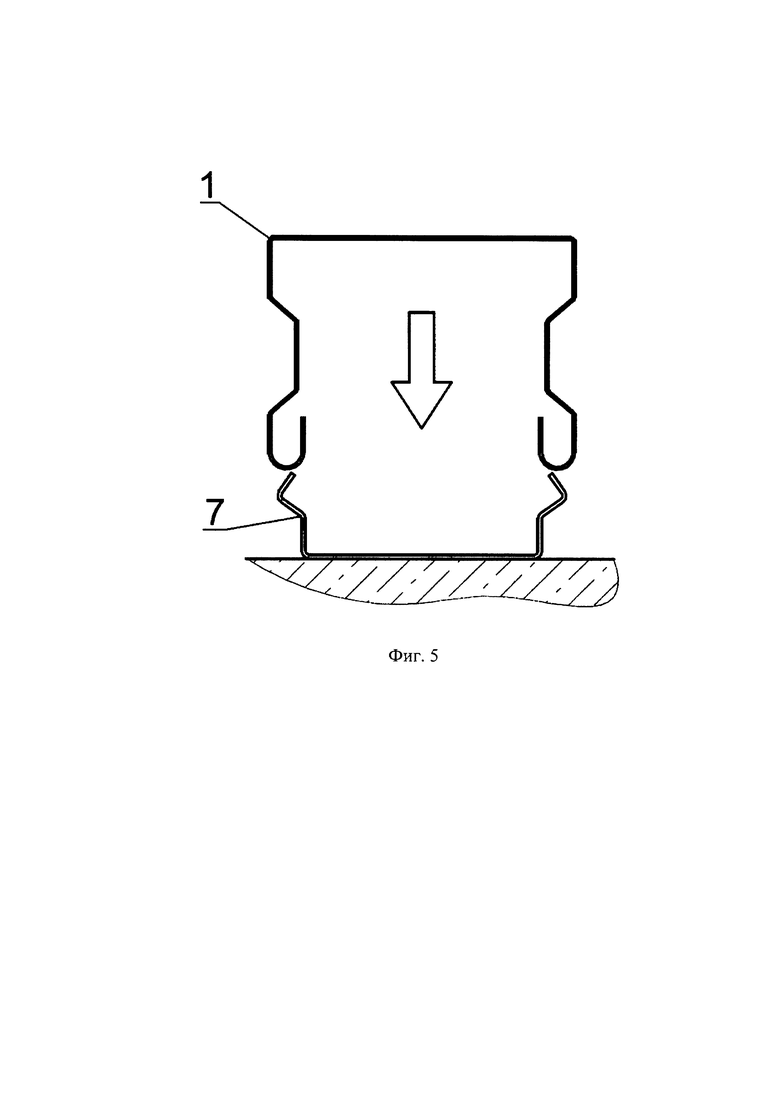

Фиг. 5 - установка профиля на крепежную защелку, вид сверху;

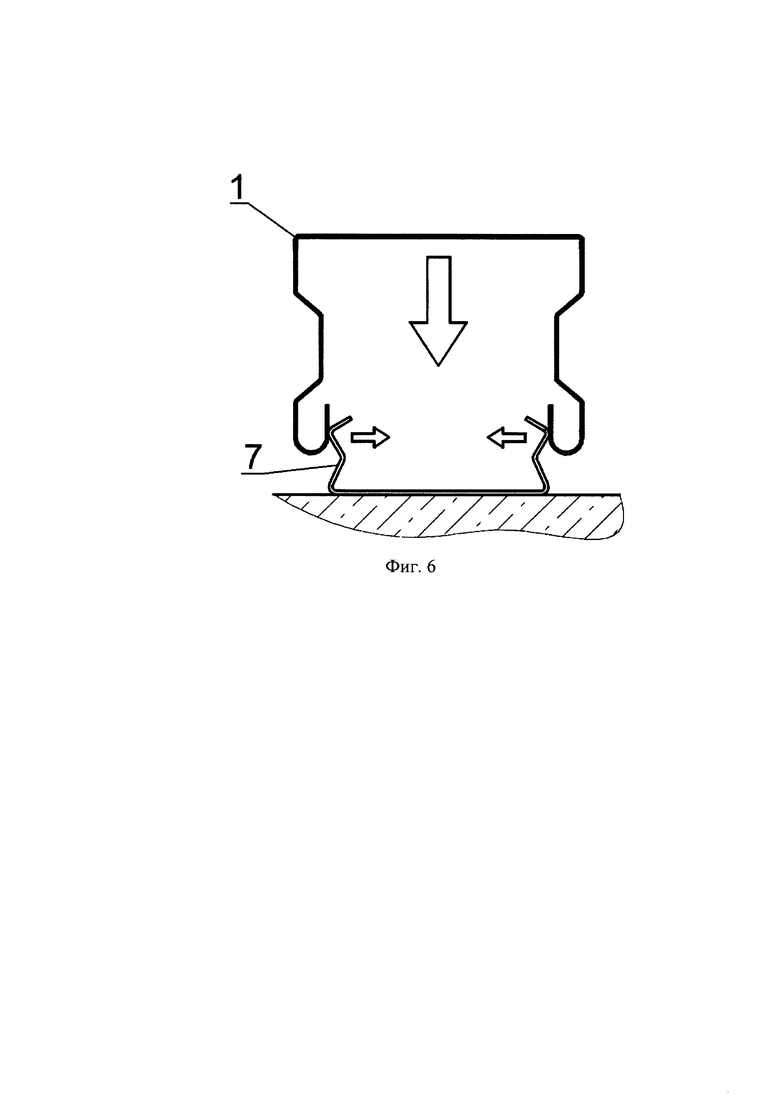

Фиг. 6 - установка профиля на крепежную защелку, вид сверху;

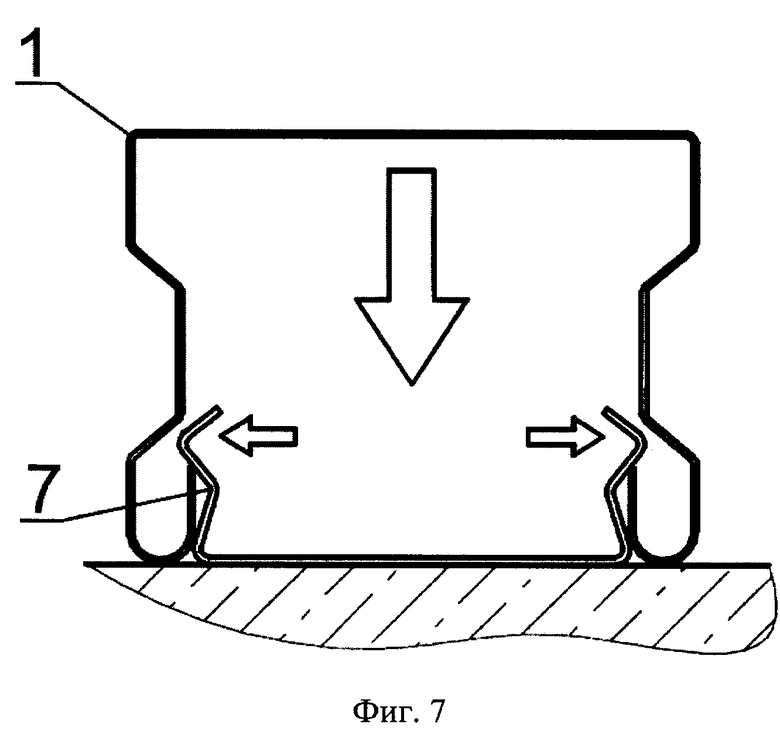

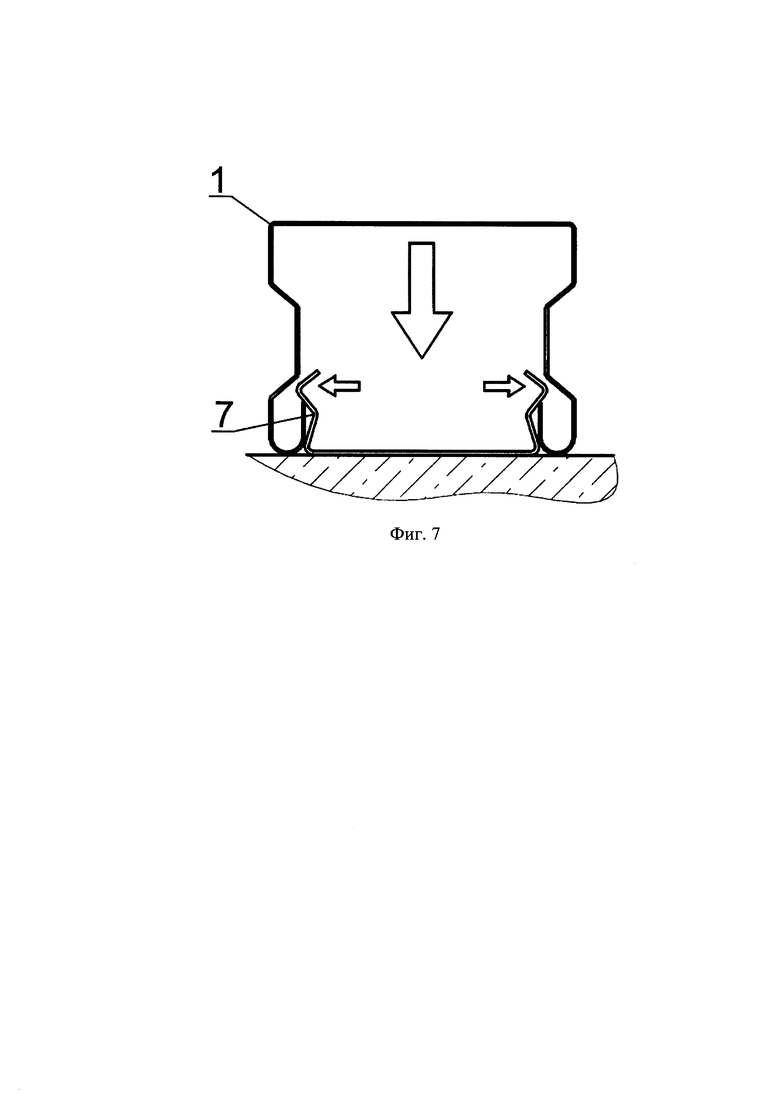

Фиг. 7 - установка профиля на крепежную защелку, вид сверху;

Фиг. 8 - крепление профиля на стену;

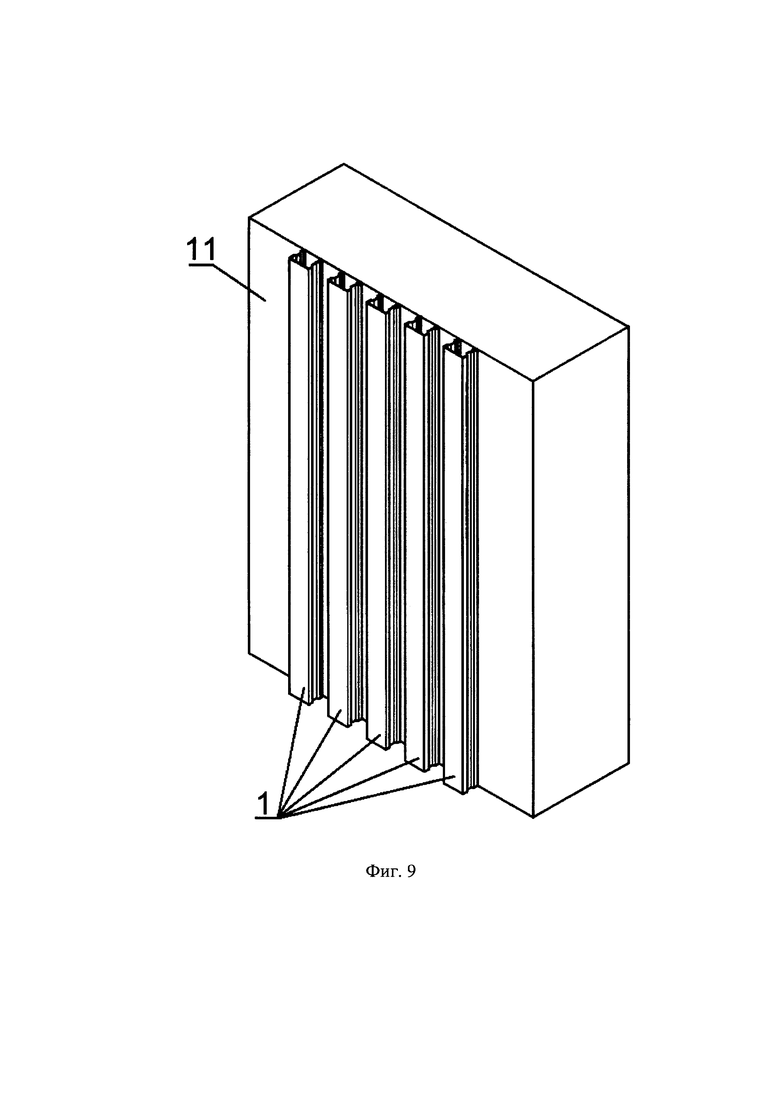

Фиг. 9 - профили, установленные на стену.

Профиль 1 (фиг. 1, 2) имеет постоянное поперечное сечение и состоит из лицевой части 2 и стенок 3. Края 4 стенок 3 загнуты внутрь с образованием радиуса 5. На стенках 3 выполнены направленные внутрь симметричные трапецеидальные выступы 6.

Крепежная защелка 7 (фиг. 3, 4) имеет постоянное поперечное сечение и состоит из основания 8 и двух стенок 9. На краях стенок 9 выполнены направленные наружу симметричные продольные треугольные выступы 10.

Расстояние В между стенками 9 крепежной защелки 7 выполнено в диапазоне 1,0-0,9 от расстояния А между загнутыми краями 4 профиля 1. Расстояние D от основания 8 крепежной защелки 7 до продольного треугольного выступа 10 меньше длины С загнутого края 4 профиля 1. Расстояние Е между трапецеидальными выступами 6 меньше расстояния F между вершинами продольных треугольных выступов 10.

Профиль 1 крепится к защелке 7 следующим образом. Профиль 1 надевается на крепежную защелку 7 (фиг. 5), при этом радиусы 5 профиля 1 контактируют с продольными треугольными выступами 10 крепежной защелки 7. Радиусы 5 скользят по продольным треугольным выступам 10, сжимая внутрь стенки 9 крепежной защелки 7 (фиг. 6). Профиль 1 в установленном положении показан на фиг. 7. Радиусы 5 профиля 1 при этом упираются в поверхность, на которой установлена крепежная защелка 7. Если крепежная защелка 7 установлена не на плоской поверхности и радиусы 5 не имеют возможности упираться в поверхность, то в этом случае благодаря соотношению размеров Е и F продольные треугольные выступы 10 будут упираться в симметричные трапецеидальные выступы 6. За счет соотношения размеров А и В, а также С и D стенки 9 будут находится в упруго сжатом состоянии, и продольные треугольные выступы 10 будут с усилием прижиматься к краям 4 профиля 1. За счет этого будет осуществляться фиксация профиля 1 на крепежной защелке 7, в том числе и в продольном направлении. Это позволит обойтись без дополнительных крепежных элементов, особенно при вертикальном расположении профиля 1.

Применение

Описанный в изобретении узел крепления может применятся создания ограждающих конструкций, фасадов, а также для декоративного покрытия стен и потолков. Крепежные защелки 7 крепятся на определенном расстоянии к поверхности 11 (фиг. 8), например, с помощью саморезов. После чего на них устанавливается профиль 1. Пример стены, декорированной профилем, показан на фиг. 9.

Таким образом, предложенное техническое решение позволяет обеспечить установку и фиксацию профиля от перемещения без использования дополнительных крепежных элементов и тем самым позволяет достигнуть заявленного технического результата.

Изобретение относится к области строительства, в частности к длинномерным профильным элементам, и может быть использовано для создания ограждающих конструкций и малых архитектурных форм в качестве декоративного и функционального фасада, а также для декоративного покрытия стен и потолков. Технический результат предлагаемого изобретения состоит в обеспечении установки и фиксации профиля от перемещения без использования дополнительных крепежных элементов. Технический результат достигается тем, что узел крепления профиля состоит из крепежной защелки, предназначенной для закрепления на поверхности и имеющей постоянное поперечное сечение, и профиля, выполненного с возможностью установки на защелку и имеющего постоянное поперечное сечение, при этом крепежная защелка состоит из основания и двух стенок, на краях стенок выполнены симметричные продольные треугольные выступы, направленные наружу; профиль состоит из лицевой части и стенок, края которых загнуты внутрь с образованием радиуса; при этом расстояние между стенками крепежной защелки выполнено в диапазоне 1,0-0,9 от расстояния между загнутыми краями профиля, расстояние от основания крепежной защелки до продольного треугольного выступа меньше длины загнутого края профиля. 1 з.п. ф-лы, 9 ил.

1. Узел крепления профиля, состоящий из крепежной защелки, предназначенной для закрепления на поверхности и имеющей постоянное поперечное сечение, и профиля, выполненного с возможностью установки на защелку и имеющего постоянное поперечное сечение, отличающийся тем, что крепежная защелка состоит из основания и двух стенок, на краях стенок выполнены симметричные продольные треугольные выступы, направленные наружу; профиль состоит из лицевой части и стенок, края которых загнуты внутрь с образованием радиуса; при этом расстояние между стенками крепежной защелки выполнено в диапазоне 1,0-0,9 от расстояния между загнутыми краями профиля, расстояние от основания крепежной защелки до продольного треугольного выступа меньше длины загнутого края профиля.

2. Узел по п. 1, отличающийся тем, что на стенках профиля выполнены симметричные трапецеидальные выступы, направленные внутрь, при этом расстояние между трапецеидальными выступами меньше расстояния между вершинами продольных треугольных выступов.
