АВТОМАТИЗИРОВАННЫЙ КОМПЛЕКС ПОСТА ДАЛЬНЕЙ ВОЗДУШНОЙ ОБСТАНОВКИ С ФУНКЦИЕЙ ПРИЕМА И ОБРАБОТКИ ИНФОРМАЦИИ О ВОЗДУШНОМ ДВИЖЕНИИ ПО ДАННЫМ СИСТЕМЫ АВТОМАТИЧЕСКОГО ЗАВИСИМОГО НАБЛЮДЕНИЯ ВЕЩАТЕЛЬНОГО Российский патент 2025 года по МПК G06F15/16

Техническое решение относится к области вычислительной техники и может быть использовано в корабельных информационно-управляющих системах (ИУС) и автоматизированных системах управления (АСУ) для автоматизации задач приема и декодирования, формирования и выдачи, а также отображения и документирования информации о воздушной обстановке, передаваемой в радиосетях системы оповещения и системы автоматического зависимого наблюдения (вещательного) (АЗН-В).

Известен комплекс средств приема и обработки сообщений от воздушных судов системы автоматического зависимого наблюдения (патент на полезную модель №124408), содержащий основные вычислительные средства с переключателем консоли, группу автоматизированных рабочих мест (АРМ), как и основные вычислительные средства, оснащенных персональными электронными вычислительными машинами (ПЭВМ), каждая с видеомонитором, клавиатурой и трекболом, локальную вычислительную сеть, систему электропитания, УКВ-радиоприемник с антенной для приема сигналов автоматического зависимого наблюдения, ПЭВМ для декодирования принимаемых кодограмм.

Недостатками аналога являются конструктивные и функциональные особенности, не обеспечивающие его применение в составе корабельных ИУС и АСУ, среди которых:

- отсутствие взаимодействия с комплексом связи для обеспечения приема и выдачи сигналов в радиосети системы оповещения;

- отсутствие приема и обработки информации передаваемой в радиосетях системы оповещения;

- отсутствие автоматического декодирования донесений системы оповещения и формирование характеристик воздушных целей по данным системы оповещения;

- отсутствие кругового обзора при приеме радиосигналов системы АЗН-В;

- отсутствие совмещенного отображения в различных сочетаниях информации о воздушной обстановке по данным системы АЗН-В, системы оповещения и источников обнаружения корабля, в том числе на фоне электронной карты и сетки противовоздушной обороны (ПВО);

- отсутствие автоматического документирования информации о текущей воздушной обстановке по данным системы оповещения и системы АЗН-В, и других видах обстановки, отображение и воспроизведение задокументированной информации;

- отсутствие автоматического формирования и выдачи донесений системы оповещения по текущей воздушной обстановке;

- отсутствие взаимодействия с системами вышестоящего уровня (комплексами средств автоматизации (КСА) различного типа) для обеспечения выдачи информации о текущей воздушной обстановке по данным системы оповещения и системы АЗН-В и трансляции этой информации на командные пункты (КП) соединения, ХКП, ГКП и КП авиационного подразделения;

- отсутствие взаимодействия с системами вышестоящего уровня (КСА различного типа) для обеспечения приема информации о текущем местоположении объекта установки, а также информации о текущей воздушной обстановке по данным от собственных источников обнаружения;

- отсутствие возможности приема и обработки информации о воздушной обстановке от других объектов в целях обеспечения ее обобщения и верификации.

Техническим результатом является повышение эффективности при организации и ведении противовоздушной обороны надводными кораблями, а также возможность получения надводными кораблями информации о воздушных судах, находящихся на значительном удалении, с высокой точностью и темпом обновления.

Технический результат достигается за счет того, что автоматизированный комплекс поста дальней воздушной обстановки с функцией приема и обработки информации о воздушном движении по данным системы АЗН-В (далее по тексту комплекс), содержащий АРМ оператора комплекса, включающее ПЭВМ1 с сенсорным экраном моноблочного типа, клавиатуру и графический манипулятор, локальную вычислительную сеть, дополнительно содержит электронный планшет дальней воздушной обстановки, выполненный на базе вычислительного блока, с видеомонитором большой диагонали, с панелью управления и с преобразователем напряжения №2, прибор приема и обработки радиосигналов, две всенаправленные антенны приема радиосигналов на частоте 1090 МГц, а в АРМ оператора комплекса включены вторая ПЭВМ2 с сенсорным экраном моноблочного типа, средство ввода-вывода информации, преобразователь напряжения №1, при этом к локальной вычислительной сети подключены прибор приема и обработки радиосигналов, ПЭВМ1, ПЭВМ2, вычислительный блок, система вышестоящего уровня и комплекс связи, по специальным каналам две всенаправленные антенны приема радиосигналов подключены к прибору приема и обработки радиосигналов, по USB-каналам к ПЭВМ1 подключены клавиатура, графический манипулятор и средство ввода-вывода информации, а к вычислительному блоку подключен пульт управления, по DVI-каналу вычислительный блок подключен к видеомонитору большой диагонали, кроме того внешняя система электропитания подключена к преобразователю напряжения №1, преобразователю напряжения №2, видеомонитору большой диагонали, прибору приема и обработки радиосигналов, а далее преобразователь напряжения №1 подключен к ПЭВМ1 и ПЭВМ2, преобразователь напряжения №2 подключен к вычислительному блоку, прибор приема и обработки радиосигналов подключен к двум всенаправленным антеннам приема радиосигналов.

Комплекс осуществляет:

- взаимодействие с комплексом связи для обеспечения приема и выдачи сигналов в радиосети системы оповещения;

- прием и обработку информации передаваемой в радиосетях системы оповещения;

- автоматическое декодирование донесений системы оповещения и формирование характеристик воздушных целей по данным системы оповещения;

- круговой обзор при приеме радиосигналов системы АЗН-В;

- автоматический прием радиосигнала системы АЗН-В на частоте 1090 МГц;

- автоматическое детектирование данных и формирование сообщений системы АЗН-В;

- автоматическое отображение, документирование и отображение сообщений системы АЗН-В;

- автоматическое декодирование сообщений и формирование характеристик воздушных целей по Данным системы АЗН-В;

- совмещенное отображение в различных сочетаниях информации о воздушной обстановке по данным системы АЗН-В, системы оповещения и источников обнаружения корабля, в том числе на фоне электронной карты и сетки ПВО;

- автоматическое документирование информации о текущей воздушной обстановке по данным системы АЗН-В и системы оповещения, отображение и воспроизведение задокументированной информации;

- автоматическое формирование и выдачу донесений системы оповещения по текущей воздушной обстановке;

- взаимодействие с системами вышестоящего уровня для обеспечения выдачи информации о текущей воздушной обстановке по данным системы оповещения и системы АЗН-В и трансляции этой информации на КП соединения, ХКП, ГКП и КП авиационного подразделения;

- взаимодействие с системами вышестоящего уровня для обеспечения приема информации о текущем местоположении объекта установки, а также информации о текущей воздушной обстановке по данным от собственных источников обнаружения;

- прием и обработку информации о воздушной обстановке от других объектов в целях обеспечения ее обобщения и верификации.

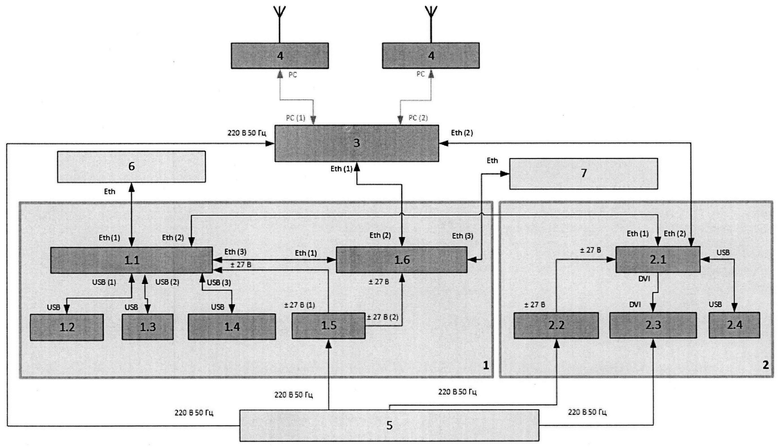

На Фиг. приведена структурная схема комплекса, где:

1 - АРМ оператора комплекса;

1.1 - ПЭВМ1 с сенсорным экраном моноблочного типа (ПЭВМ1);

1.2 - клавиатура;

1.3 - графический манипулятор;

1.4 - средство ввода-вывода информации;

1.5 - преобразователь напряжения №1;

1.6 - ПЭВМ2 с сенсорным экраном моноблочного типа (ПЭВМ2);

2 - электронный планшет дальней воздушной обстановки;

2.1 - вычислительный блок;

2.2 - преобразователь напряжения №2;

2.3 - видеомонитор большой диагонали;

2.4 - панель управления;

3 - прибор приема и обработки радиосигналов (ППОР);

4 - всенаправленная антенна приема радиосигналов (ВАПР);

5 - внешняя система электропитания (не входит в состав комплекса);

6 - система вышестоящего уровня (не входит в состав комплекса);

7 - комплекс связи (не входит в состав комплекса).

Автоматизированный комплекс поста дальней воздушной обстановки с функцией приема и обработки информации о воздушном движении по данным системы автоматического зависимого наблюдения (вещательного) содержит АРМ оператора комплекса 1, электронный планшет дальней воздушной обстановки 2, прибор приема и обработки радиосигналов 3, две всенаправленные антенны приема радиосигналов на частоте 1090 МГц 4.

АРМ оператора комплекса 1 выполнено на базе ПЭВМ1 1.1 и ПЭВМ2 1.6 с сенсорными экранами моноблочного типа. В состав АРМ оператора комплекса 1 входит также следующее вспомогательное оборудование: клавиатура 1.2, графический манипулятор 1.3, средство ввода-вывода информации 1.4, преобразователь напряжения №1 1.5.

Электронный планшет дальней воздушной обстановки 2 выполнен на базе вычислительного блока 2.1 с видеомонитором большой диагонали 2.3, панелью управления 2.4 и с преобразователем напряжения №2 2.2.

Комплекс подключен к внешней системе электропитания 5, системе вышестоящего уровня 6 и к комплексу связи 7, не входящим в состав комплекса.

Выводы «РС» одной ВАПР 4 подключены к выводам «РС (1)» ППОР 3. Выводы «РС» другой ВАПР 4 подключены к выводам «РС (2)» ППОР 3. Электропитание двух ВАПР 4 осуществляется от ППОР 3 через те же выводы «РС», подключенные к выводам «РС (1)» и «РС (2)» соответственно. Выводы «Eth (1)» ППОР 3 подключены к выводам «Eth (2)» ПЭВМ2 1.6, а выводы «Eth (2)» ППОР 3 подключены к выводам «Eth (2)» вычислительного блока 2.1. Электропитание ППОР 3 осуществляется от внешней системы электропитания 5 через выводы «220 В 50 Гц». Выводы «Eth (1)» ПЭВМ1 1.1 подключены к выводам «Eth» системы вышестоящего уровня 6. Выводы «Eth (2)» ПЭВМ1 1.1 подключены к выводам «Eth(l)» вычислительного блока 2.1, а выводы «Eth (3)» ПЭВМ1 1.1 подключены к выводам «Eth (1)» ПЭВМ2 1.6. Через выводы «USB (1)», «USB (2)», «USB (3)» к ПЭВМ1 1.1 подключены соответственно выводы «USB» клавиатуры 1.2, графического манипулятора 1.3 и средство ввода-вывода информации 1.4. Электропитание ПЭВМ1 1.1 осуществляется через вывод «±27 В» от преобразователя напряжения №1 1.5 через вывод «±27 В (1)». Выводы «Eth (3)» ПЭВМ2 1.6 подключены к выводам «Eth» комплекса связи 7. Электропитание ПЭВМ2 1.6 осуществляется через вывод «±27 В» от преобразователя напряжения №1 1.5 через вывод «±27 В (2)». Выводы «USB» вычислительного блока 2.1 подключены к выводам «USB» панели управления 2.4. Электропитание вычислительного блока 2.1 осуществляется через вывод «±27 В» от преобразователя напряжения №2 2.2 через вывод «±27 В». Выводы «DVI» вычислительного блока 2.1 подключены к выводам «DVI» видеомонитора большой диагонали 2.3. Электропитание видеомонитора большой диагонали 2.3 осуществляется от внешней системы электропитания 5 через выводы «220 В 50 Гц». Электропитание преобразователя напряжения №1 1.5 и преобразователя напряжения №2 2.2 осуществляется от внешней системы электропитания 5 через выводы «220 В 50 Гц».

ВАПР 4 предназначена для приема радиосигналов в сверхвысоком диапазоне частот, обеспечивающего прием радиосигналов системы АЗН-В.

Применение в составе комплекса двух ВАПР 4 обеспечивает круговую диаграмму направленности - формирование общего рабочего сектора углов в 360°.

ВАПР 4 обеспечивает:

- формирование диаграммы направленности с параметрами, указанными в таблице 1;

- усиление принятого высокочастотного сигнала;

- защиту входного усилителя устройства от превышения мощности;

- дальнейшую трансляцию принятого и усиленного высокочастотного сигнала.

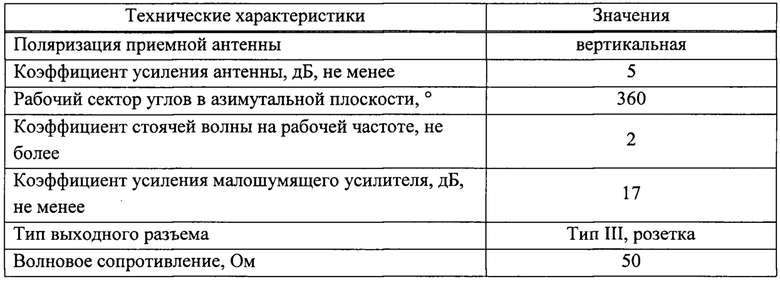

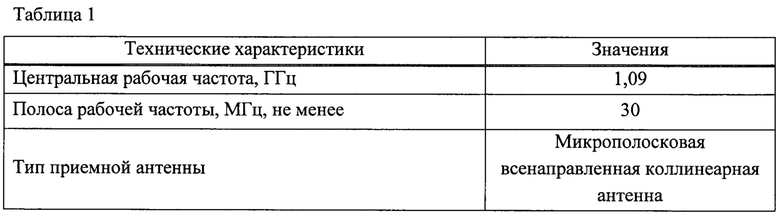

Характеристики и параметры функционирования ВАПР 4 приведены в таблице 1.

ВАПР 4 относится к изделиям группы эксплуатации 2.1.3 ГОСТ РВ 20.39.304-98 и предназначена для эксплуатации в следующих климатических условиях:

- пониженная рабочая температура окружающей среды -минус 40°С;

- повышенная рабочая температура окружающей среды -плюс 55°С;

- относительная влажность воздуха при температуре до плюс 35°С - 100%.

Конструктивно ВАПР 4 представляет собой плату с шайбой для крепления устройства с выходным ВЧ-разъемом в рабочем положении, помещенную в колпак из радиопрозрачного материала, с перемычкой заземления.

ППОР 3 предназначен для приема, преобразования и обработки радиосигналов АЗН-В, поступающих от ВАПР 4. ППОР 3 обеспечивает:

- прием радиосигналов системы АЗН-В, поступающих с двух ВАПР 4;

- детектирование сигналов и формирование информационных сообщений от системы АЗН-В;

- выдачу информационных пакетов, включающих сообщения от системы АЗН-В и временные метки, в вычислительный блок 2.1 и ПЭВМ2 1.6;

- дистанционный контроль и выдачу в вычислительный блок 2.1 и ПЭВМ2 1.6 параметров принимаемых радиосигналов, состояния подключения ВАПР 4, признака наличия и уровней питающих напряжений.

ППОР 3 устойчиво функционируют при воздействии факторов, установленных ГОСТ РВ 20.39.304-98 для аппаратуры группы 2.1.1. ППОР 3 предназначен для эксплуатации в следующих климатических условиях:

- температура окружающей среды от 0°С до плюс 40°С;

- среднее значение относительной влажности окружающего воздуха до 98% при температуре плюс 35°С без выпадения конденсата.

Конструктивно ППОР 3 состоит из корпуса, в котором размещена аппаратура прибора, и защитной крышки. На внешней панели ППОР 3 размещены внешние разъемы, к которым подключаются кабели внешних интерфейсов. На поверхность крышки выведены индикаторы, предназначенные для контроля включения и работоспособности ППОР 3.

АРМ оператора комплекса 1 предназначено для выполнения функций: контроля и управления приемом информации АЗН-В; автоматизированного декодирования и документирования принимаемой информации; автоматического формирования, отображения информации о воздушном движении по данным системы АЗН-В; выдачи информации о воздушной обстановке на электронный планшет дальней воздушной обстановки 2 и в систему вышестоящего уровня 6.

ПЭВМ1 1.1 и ПЭВМ2 1.6 являются многофункциональными пультами управления, предназначенными для решения информационных и расчетных задач в автоматическом и диалоговом режимах работы, а также для обеспечения информационной поддержки оператора комплекса.

ПЭВМ1 1.1 в составе АРМ оператора комплекса 1 предназначена для:

- автоматического документирования принимаемых от ПЭВМ2 1.6 донесений системы оповещения;

- автоматического документирования принимаемых от ПЭВМ2 1.6 сообщений системы АЗН-В;

- автоматическое декодирование принимаемых от ПЭВМ2 1.6 донесений системы оповещения и формирование характеристик воздушных целей по данным системы оповещения;

- автоматического декодирования принимаемых от ПЭВМ2 1.6 сообщений системы АЗН-В и формирование характеристик воздушных целей по данным системы АЗН-В;

- отображения информации о воздушной обстановке по данным системы АЗН-В и системы оповещения после декодирования в виде символов, специальных формуляров, трасс, маршрута движения объектов на фоне сетки ПВО и электронной карты;

- выдачи информации о воздушной обстановке по данным системы АЗН-В и системы оповещения после декодирования на электронный планшет дальней воздушной обстановки 2 и в систему вышестоящего уровня 6;

- приема от системы вышестоящего уровня 6 информации о текущей воздушной и других видах обстановки, информации о текущем местоположении объекта установки и ее передачи на электронный планшет дальней воздушной обстановки 2 и ПЭВМ2 1.6.

ПЭВМ2 1.6 в составе АРМ оператора комплекса 1 предназначена для:

- контроля и управления режимами работы ППОР 3;

- приема от ППОР 3 и обработки сообщений системы АЗН-В, их передачи на ПЭВМ1 1.1;

- контроля и управления приемом и обработкой радиосигналов, полученных в ППОР 3

- приема от комплекса связи 7 и обработки информации передаваемой в радиосетях системы оповещения;

- распознавания импульсов кода Морзе в сигнале принимаемом от комплекса связи 7 и формирования соответствующих донесений системы оповещения, и их передачи на ПЭВМ1 1.1;

- приема от ПЭВМ1 1.1 информации о текущей воздушной обстановке, формирования соответствующих донесений системы оповещения и их передачу на комплекс связи 7.

Средство ввода-вывода информации 1.4 выполнено в виде устройства записи-считывания информации с внешних носителей типа DVD-RW-USB и предназначено для обновления программного обеспечения, картографической и другой информации.

Преобразователь напряжения №1 1.5 преобразует напряжение переменного тока с номинальными значениями 220 В и частоты 50 Гц в напряжение постоянного тока с номинальным значением 27 В и обеспечивает подключение ПЭВМ1 1.1 и ПЭВМ2 1.6 к внешней системе электропитания 5.

Электронный планшет дальней воздушной обстановки 2 предназначен для отображения на видеомониторе большой диагонали 2.3 в различных сочетаниях на фоне электронной карты и сетки ПВО информации о воздушной обстановке по данным системы АЗН-В и системы оповещения, получаемой от ПЭВМ1 1.1, а также текущей воздушной и других видов обстановки, принимаемой от системы вышестоящего уровня 6 через ПЭВМ1 1.1. Электронный планшет дальней воздушной обстановки 2 предоставляет возможность оператору комплекса осуществлять настройку отображения обстановки по составу, масштабу, а также настройку параметров отдельных элементов обстановки (формуляры, трасса и т.д.) и общих режимов отображения (язык, палитра и т.д.).

Видеомонитор большой диагонали 2.3 построен на базе жидкокристаллической панели диагональю не менее 120 см.

Отображение информации осуществляется в режиме разрешения не менее 1920**x1080 точек.

Формирование отображаемой информации осуществляется с вычислительного блока 2.1, подключаемого к видеомонитору большой диагонали 2.3 по интерфейсу DVI.

Вычислительный блок 2.1 конструктивно является моноблоком, который выполняет функцию графической станции, обеспечивающей формирование графической информации для отображения на видеомониторе большой диагонали 2.3.

Управление отображением и ввод графической информации, а также ввод символьной информации на видеомонитор большой диагонали 2.3 осуществляются с панели управления 2.4 или дистанционно с ПЭВМ1 1.1, подключенной к вычислительному блоку 2.1.

Вычислительный блок 2.1 предназначен для:

- отображения в различных сочетаниях на фоне электронной карты и сетки ПВО информации о воздушной обстановке по данным системы АЗН-В от ППОР 3;

- отображения информации о текущем местоположении объекта установки, о текущей воздушной и других видов обстановки по данным, получаемым от системы вышестоящего уровня 6 через ПЭВМ1 1.1;

- настройки отображения обстановки с пульта управления 2.4 по составу, масштабу, а также настройки параметров отдельных элементов обстановки (формуляры, трасса и т.д.) и общих режимов отображения (язык, палитра и т.д.);

- обработки, отображения и документирования информации о воздушных объектах по данным системы АЗН-В.

Панель управления 2.4 выполнена в виде 36-клавишной клавиатуры и трекбола и предназначена для управления оператором комплекса отображением информации на видеомониторе большой диагонали 2.3 электронного планшета дальней воздушной обстановки 2.

Преобразователь напряжения №2 2.2 преобразует напряжение переменного тока с номинальными значениями 220 В и частоты 50 Гц в напряжение постоянного тока с номинальным значением 27 В и обеспечивает подключение вычислительного блока 2.1 к внешней системе электропитания 5.

Комплекс работает следующим образом.

Включение ВАПР 4 осуществляется автоматически после подачи внешнего питающего напряжения от плюс 5 до плюс 8 В. Питающее напряжение подается по специальному каналу от ППОР 3.

Включение ППОР 3 осуществляется автоматически после подключения внешней системы электропитания 5. ППОР 3 начинает выполнять свои функции по истечении 2 мин после подачи электропитания.

Включение вычислительного блока 2.1 в электронном планшете дальней воздушной обстановки 2 осуществляется автоматически после подключения внешней системы электропитания 5 через преобразователь напряжения №2 2.2. Вычислительный блок 2.1 начинает выполнять свои функции по истечении 2 мин после подачи электропитания.

Включение видеомонитора большой диагонали 2.3 в электронном планшете дальней воздушной обстановки 2 осуществляется автоматически после подключения внешней системы электропитания 5.

Включение ПЭВМ1 1.1 и ПЭВМ2 1.6 в АРМ оператора комплекса 1 осуществляется после подключения внешней системы электропитания 5 через преобразователь напряжения №1 1.5 и выполнения действий оператора комплекса по включению загрузки операционной системы. ПЭВМ1 1.1 и ПЭВМ2 1.6 начинают выполнять свои функции после выполнения действий оператором комплекса по аутентификации.

Две ВАПР 4 после включения осуществляют прием сигналов на частоте 1090 МГц, в том числе: формирование диаграммы направленности с параметрами, указанными в таблице 1, усиление принятого высокочастотного сигнала, защиту входного усилителя устройства от превышения мощности, трансляцию принятого и усиленного высокочастотного сигнала на вход ППОР 3. ППОР 3 осуществляет прием радиосигналов системы АЗН-В, поступающих с двух ВАПР 4, детектирование сигналов и формирование информационных сообщений системы АЗН-В, контроль целостности сформированных сообщений, контроль параметров приемных трактов (состояние, усиление, состояние высокочастотного переключателя), контроль параметров антенн (состояние, потребляемый ток, напряжение), контроль уровня принимаемого сигнала, и выдачу информационных пакетов, включающих сообщения системы АЗН-В и временные метки, параметры приемных трактов и антенн, уровень принимаемого сигнала и данные об ошибках приема сообщений в ПЭВМ2 1.6 и вычислительный блок 2.1. На ПЭВМ2 1.6 осуществляется контроль и управление режимами работы ППОР 3, прием от ППОР 3 и обработка сообщений системы АЗН-В, их передача на ПЭВМ1 1.1, контроль и управление приемом и обработкой радиосигналов, полученных в ППОР 3, прием от комплекса связи 7 и обработка информации передаваемой в радиосетях системы оповещения, распознавание импульсов кода Морзе в сигнале принимаемом от комплекса связи 7 и формирование соответствующих донесений системы оповещения, и их передача на ПЭВМ1 1.1, прием от ПЭВМ1 1.1 информации о текущей воздушной обстановке, формирование соответствующих донесений системы оповещения по текущей воздушной обстановке и их передача на комплекс связи 7, отображение текущей информации о принимаемых сообщениях системы АЗН-В, параметрах приемных трактов и антенн, а также уровне принимаемого сигнала и данных об ошибках приема сообщений, параметрах взаимодействия с комплексом связи 7. Оператор комплекса с помощью экрана с сенсорным управлением и графического интерфейса пользователя в ПЭВМ2 при необходимости управляет параметрами приемных трактов, параметрами взаимодействия с комплексом связи 7 и обработки информации системы оповещения. На ПЭВМ1 1.1 осуществляется прием сообщений системы АЗН-В и донесений системы оповещения от ПЭВМ2 1.6, автоматическое документирование принимаемых от ПЭВМ2 1.6 сообщений системы АЗН-В и системы оповещения, автоматическое декодирование принимаемых от ПЭВМ2 1.6 сообщений системы АЗН-В и формирование характеристик воздушных целей по данным системы АЗН-В, автоматическое декодирование принимаемых от ПЭВМ2 1.6 сообщений системы оповещения и формирование характеристик воздушных целей по данным системы оповещения, отображение информации воздушной обстановки по данным системы АЗН-В и системы оповещения в виде символов, специальных формуляров, трасс, маршрута движения объектов на фоне сетки ПВО и электронной карты, автоматическая выдача информации о воздушной обстановке по данным системы АЗН-В и системы оповещения в вычислительный блок 2.1 электронного планшета дальней воздушной обстановки 2 и систему вышестоящего уровня 6, прием от системы вышестоящего уровня 6 информации о текущей воздушной и других видах обстановки, информации о текущем местоположении объекта установки и ее передача в вычислительный блок 2.1 электронного планшета дальней воздушной обстановки 2 и ПЭВМ2 1.6. Оператор комплекса с помощью графического манипулятора 1.3, клавиатуры 1.2 и графического интерфейса пользователя при необходимости управляет отображением информации об обстановке, электронной картой, задокументированной информацией, режимами работы комплекса, данных о воздушных судах. Оператор комплекса с помощью средства ввода-вывода информации 1.4 при необходимости управляет обновлением программного обеспечения, картографической и другой информации. На электронном планшете дальней воздушной обстановки 2, состоящим из вычислительного блока 2.1, видеомонитора большой диагонали 2.3 и панели управления 2.4, осуществляется прием сообщений системы АЗН-В от ППОР 3 и их трансляция на ПЭВМ2 1.6, прием информации о воздушной обстановке по данным системы АЗН-В и системы оповещения от ПЭВМ1 1.1, прием информации о текущей воздушной и других видах обстановки, информации о текущем местоположении объекта установки от ПЭВМ1 1.1 отображение информации о воздушной обстановке по данным системы АЗН-В и системы оповещения в виде символов, специальных формуляров, трасс, маршрута движения объектов на фоне сетки ПВО и электронной карты, отображение информации о местоположении объекта установки, о текущей воздушной и других видов обстановки по данным от системы вышестоящего уровня 6. Оператор комплекса с помощью панели управления 2.4 и графического интерфейса пользователя электронного планшета дальней воздушной обстановки 2 при необходимости управляет отображением обстановки по составу, масштабу, а также настройки параметров отдельных элементов обстановки (формуляры, трасса и т.д.) и общих режимов отображения (язык, палитра и т.д.).

Изобретение относится к вычислительной технике. Технический результат заключается в повышении эффективности при организации и ведении противовоздушной обороны надводными кораблями. Автоматизированный комплекс поста дальней воздушной обстановки с функцией приема и обработки информации о воздушном движении по данным системы автоматического зависимого наблюдения вещательного содержит: автоматизированное рабочее место (АРМ) оператора комплекса, включающее ПЭВМ1 с сенсорным экраном моноблочного типа, клавиатуру и графический манипулятор, локальную вычислительную сеть, дополнительно содержит электронный планшет дальней воздушной обстановки, выполненный на базе вычислительного блока, с видеомонитором, с панелью управления и с преобразователем напряжения №2, прибор приема и обработки радиосигналов, две всенаправленные антенны приема радиосигналов на частоте 1090 МГц, а в АРМ оператора комплекса включены вторая ПЭВМ2 с сенсорным экраном моноблочного типа, средство ввода-вывода информации, преобразователь напряжения №1, комплекс связи, пульт управления. 1 табл., 1 ил.

Автоматизированный комплекс поста дальней воздушной обстановки с функцией приема и обработки информации о воздушном движении по данным системы автоматического зависимого наблюдения вещательного (далее по тексту комплекс), содержащий автоматизированное рабочее место (АРМ) оператора комплекса, включающее ПЭВМ1 с сенсорным экраном моноблочного типа, клавиатуру и графический манипулятор, локальную вычислительную сеть, отличающийся тем, что дополнительно содержит электронный планшет дальней воздушной обстановки, выполненный на базе вычислительного блока, с видеомонитором, с панелью управления и с преобразователем напряжения №2, прибор приема и обработки радиосигналов, две всенаправленные антенны приема радиосигналов на частоте 1090 МГц, а в АРМ оператора комплекса включены вторая ПЭВМ2 с сенсорным экраном моноблочного типа, средство ввода-вывода информации, преобразователь напряжения №1, при этом к локальной вычислительной сети подключены прибор приема и обработки радиосигналов, ПЭВМ1, ПЭВМ2, вычислительный блок, комплекс связи, по каналам подачи питающего напряжения две всенаправленные антенны приема радиосигналов подключены к прибору приема и обработки радиосигналов, по USB-каналам к ПЭВМ1 подключены клавиатура, графический манипулятор и средство ввода-вывода информации, а к вычислительному блоку подключен пульт управления, по DVI-каналу вычислительный блок подключен к видеомонитору, кроме того, внешняя система электропитания подключена к преобразователю напряжения №1, преобразователю напряжения №2, видеомонитору, прибору приема и обработки радиосигналов, а далее преобразователь напряжения №1 подключен к ПЭВМ1 и ПЭВМ2, преобразователь напряжения №2 подключен к вычислительному блоку, прибор приема и обработки радиосигналов подключен к двум всенаправленным антеннам приема радиосигналов.
