КОФЕМОЛКА Российский патент 2025 года по МПК A47J42/00 A47J42/06

ПЕРЕКРЁСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

[001] Настоящее изобретение испрашивает приоритет китайской патентной заявки № 202321244897.3, поданной 22 мая 2023 г.,

[002] в соответствии с 71 U.S.C. §119, описание которой включено в настоящий документ посредством ссылки.

Область техники, к которой относится изобретение

[003] Настоящее изобретение относится к области кофейного оборудования, а более конкретно к кофемолке.

УРОВЕНЬ ТЕХНИКИ

[004] Существующие портативные кофемолки обычно имеют приводной модуль и модуль управления схемой, расположенные в верхней основной камере. Основная камера больше и тяжелее, посередине установлен контейнер для зёрен, а снизу подключаются модуль измельчения и приемник для порошка. Контейнер для зёрен должен оставлять место для привода измельчения, в результате чего для размещения кофейных зёрен остается очень мало места. Кроме того, при загрузке кофейных зёрен основную камеру и контейнер для зёрен необходимо снять, повернув вручную, и установить вместе после загрузки, поскольку соединение для измельчения между ними необходимо тщательно разобрать, а затем осторожно установить, а основная камера больше и тяжелее, работать с ней сложнее и хлопотнее.

[005] Поэтому необходимо обеспечить кофемолку большим местом для хранения кофейных зёрен и простым и удобным управлением.

КРАТКОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

[006] Задачей настоящего изобретения является обеспечение кофемолки с большим пространством для хранения кофейных зёрен и простой и удобной эксплуатацией.

[007] Настоящее изобретение обеспечивает кофемолку, содержащую: камеру хранения для хранения кофейных зёрен; приводной узел, имеющий выходной вал; измельчающий картридж; измельчающий узел, содержащий измельчающий круг, установленный с возможностью вращения в измельчающем основании для измельчения кофейных зёрен между ними; плату схемы управления; одну или несколько батарей, электрически соединённых с платой схемы управления; и приемник для порошка; отличающееся тем, что измельчающий картридж продольно соединён и сообщается с камерой хранения на верхнем конце и приемником для порошка на заднем конце; измельчающий узел установлен в измельчающем картридже; и приводной узел расположен продольно в камере хранения, при этом выходной вал соединён с измельчающим узлом для приведения в вращение измельчающего круга.

[008] Камера хранения имеет цилиндрическую оболочку, при этом обеспечена крышка хранилища, закрывающая с возможностью съема отверстие цилиндрической оболочки, которая может быть снята или открыта для добавления кофейных зёрен в камеру хранения из открытого отверстия.

[009] Приводной узел содержит двигатель, продольно расположенный в камере хранения, при этом двигатель имеет выходной вал, жестко соединённый с измельчающим кругом.

[0010] Измельчающий картридж имеет кольцевое основание на верхнем конце, цилиндрическая оболочка камеры хранения имеет задний открытый конец, соединённый с верхним концом измельчающего картриджа; двигатель установлен на кольцевом основании и продолжается продольно вдоль центральной оси камеры хранения; и выходной вал проходит через центральное сквозное отверстие кольцевого основания и продолжается вдоль центральной оси измельчающего картриджа.

[0011] Приводной узел содержит корпус, расположенный снаружи двигателя для фиксации двигателя, корпус прикреплен к кольцевому основанию измельчающего картриджа; приводной узел дополнительно содержит узел шестерни, соединённый с двигателем так, что выходной вал приводит в вращение измельчающий круг с желаемой скоростью.

[0012] В некоторых вариантах выполнения цилиндрическая оболочка и/или крышка хранилища камеры хранения являются прозрачными.

[0013] В некоторых вариантах выполнения измельчающий картридж содержит цилиндрическую оболочку с кольцевым основанием на верхнем конце и кольцевой крышкой на заднем открытом конце цилиндрической оболочки соответственно; центральные сквозные отверстия кольцевого основания, кольцевой крышки, измельчающего круга и измельчающего основания выровнены вдоль центральной оси измельчающего картриджа, при этом выходной вал проходит через указанные центральные сквозные отверстия, и кофейный порошок может быть сброшен в приемник для порошка через указанные центральные сквозные отверстия.

[0014] Плата схемы управления расположена в измельчающем картридже; и одна или несколько батарей расположены в измельчающем картридже.

[0015] В некоторых вариантах выполнения измельчающий картридж содержит первую камеру и вторую камеру; измельчающий узел расположен в первой камере, а плата схемы управления и одна или несколько батарей расположены в второй камере.

[0016] Кроме того, первая камера расположена в центре измельчающего картриджа, вторая камера расположена вокруг первой камеры; одна или несколько батарей и плата схемы управления расположены в второй камере и по периферии измельчающего узла; вторая камера представляет собой кольцевое пространство; и первая камера и вторая камера разделены кольцевой выступающей стенкой, установленной внутри цилиндрической оболочки измельчающего картриджа; кольцевая выступающая стенка образует в ней первую камеру; измельчающее основание установлено в первой камере напротив кольцевой выступающей стенки.

[0017] В некоторых вариантах выполнения кофемолка по п. 1, в которой измельчающий картридж содержит внешнюю цилиндрическую оболочку, первую внутреннюю цилиндрическую оболочку и вторую внутреннюю цилиндрическую оболочку; первая камера для размещения измельчающего узла и вторая камера вокруг первой камеры для размещения платы схемы и одной или нескольких батарей концентрически образованы внутри второй внутренней цилиндрической оболочки; внешняя цилиндрическая оболочка соединена с камерой хранения на верхнем конце и соединена с приемником для порошка на ее заднем конце; каждая из первой и второй внутренних цилиндрических оболочек имеет кольцевое основание на верхнем конце; первая внутренняя цилиндрическая оболочка установлена в внешней цилиндрической оболочке; приводной узел закреплен на кольцевом основании первой внутренней цилиндрической оболочки; второй внутренний цилиндр установлен в первом внутреннем цилиндре; и кольцевые основания первой и второй внутренних цилиндрических оболочек скреплены вместе.

[0018] В некоторых вариантах выполнения кольцевая крышка обеспечена на заднем конце второй внутренней цилиндрической оболочки; конец выходного вала с наружной резьбой проходит через центральное отверстие кольцевой крышки и фиксируется резьбовой гайкой; первая внутренняя цилиндрическая оболочка, вторая внутренняя цилиндрическая оболочка и внешняя цилиндрическая оболочка скреплены с помощью винтов и/или защелкивающихся конструкций.

[0019] В некоторых вариантах выполнения регулируемый элемент обеспечен сквозным резьбовым отверстием, конец выходного вала обеспечен внешней резьбой; конец выходного вала с резьбой входит в резьбовое отверстие регулируемого элемента, при этом выходной вал устанавливают в измельчающий круг с регулируемой степенью затяжки.

[0020] В некоторых вариантах выполнения измельчающий картридж имеет кольцевую крышку на заднем конце, сообщающуюся с приемником для порошка; регулируемый элемент помещен в центральное сквозное отверстие и открыт в приемнике для порошка; регулируемый элемент представляет собой узел резьбовой гайки.

[0021] Настоящее изобретение имеет следующие преимущества:

[0022] Кофемолка по настоящему изобретению имеет приводной узел, установленный в камере хранения, и ее выходной конец может быть непосредственно соединён с измельчающим узлом в измельчающем картридже. Приводной узел может быть высокоинтегрированным и занимает лишь небольшое пространство, поэтому другие большие пространства могут быть полностью использованы для размещения кофейных зёрен, что позволяет максимизировать использование пространства, делая пространство для хранения зёрен измельчающего устройства по настоящему изобретению в несколько раз больше, чем у обычных измельчающих устройств того же размера. Более того, когда вам нужно поместить кофейные зерна, вам нужно всего лишь открыть камеру хранения, чтобы легко положить кофейные зерна, без необходимости использования большого и громоздкого корпуса с компонентом управления и измельчающим узлом, как у обычных устройств для измельчения. Камеру можно снимать и переустанавливать, что делает операцию загрузки зёрен в кофемолку по настоящему изобретению более простой и легкой. Устройство управления по этой заявке также может полностью использовать пространство вокруг измельчающего узла для максимального использования пространства.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

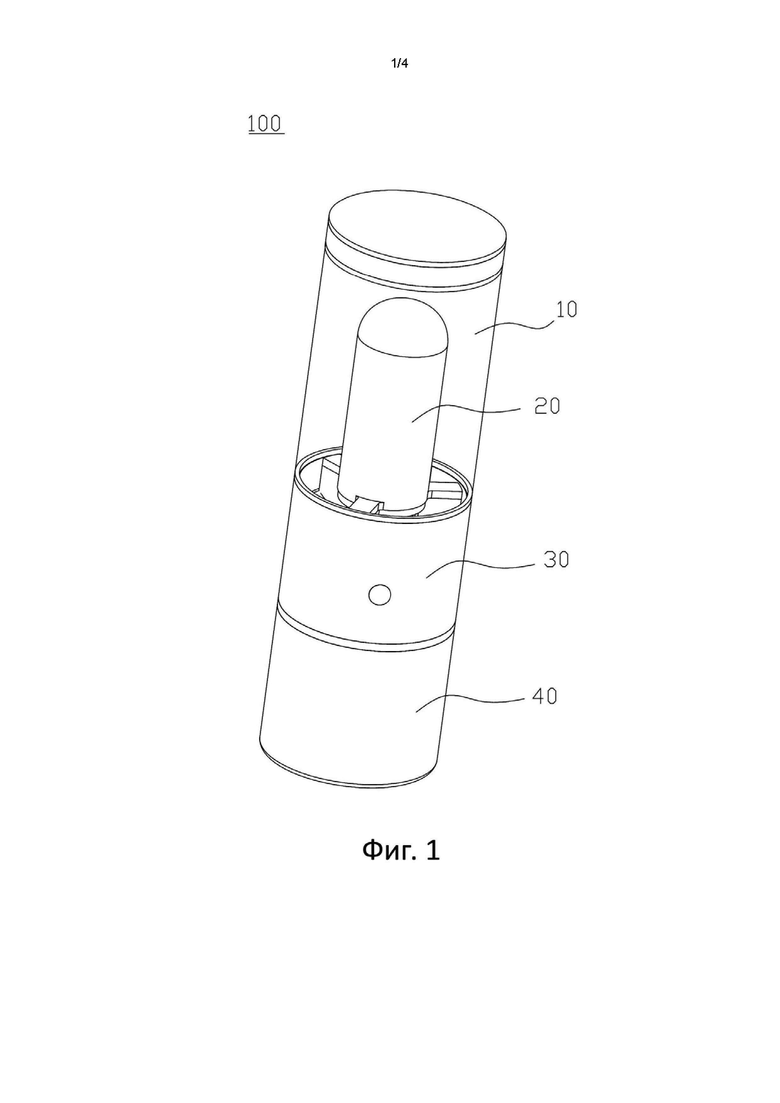

[0023] Фиг. 1 представляет собой вид кофемолки в перспективе в соответствии с вариантом выполнения настоящего изобретения;

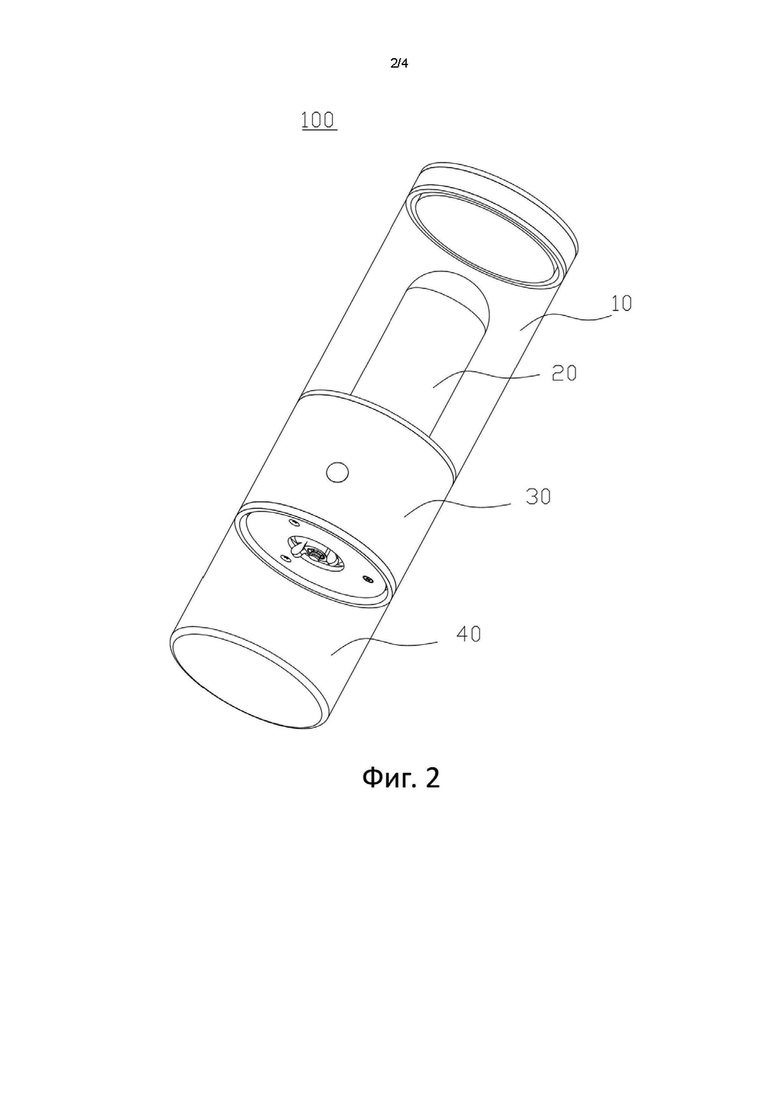

[0024] Фиг. 2 представляет собой другой вид кофемолки в перспективе в соответствии с вариантом выполнения настоящего изобретения;

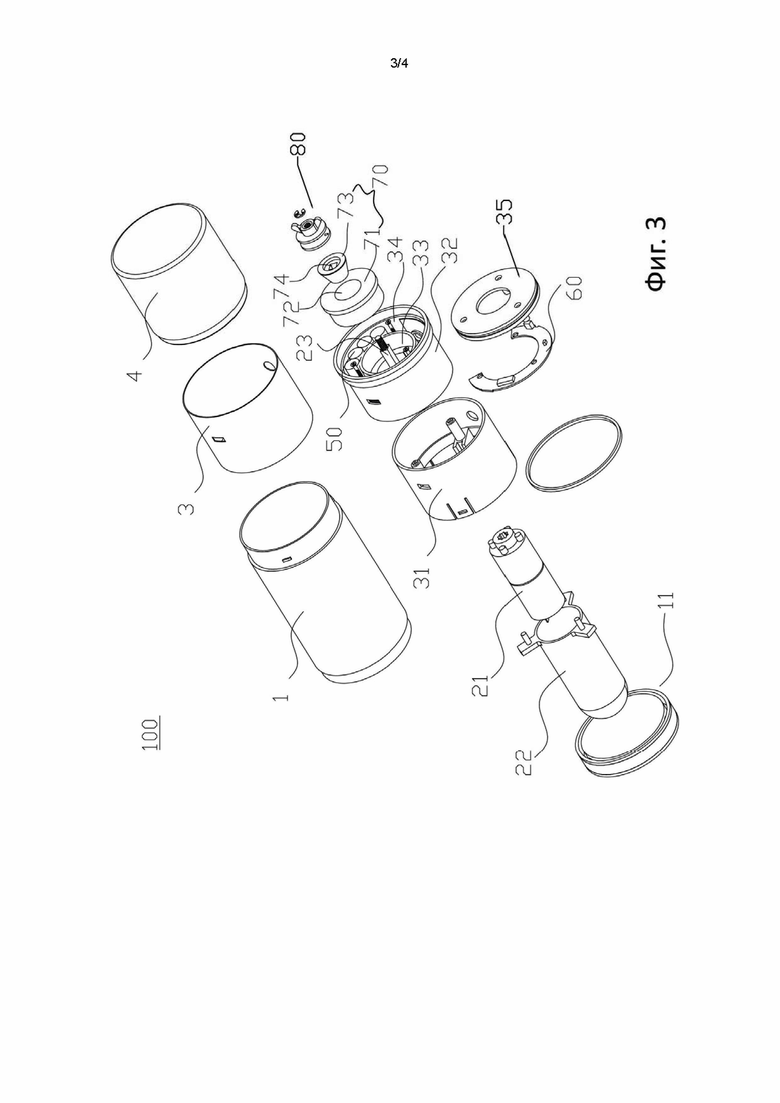

[0025] Фиг. 3 представляет собой вид кофемолки в разобранном виде в соответствии с вариантом выполнения настоящего изобретения; и

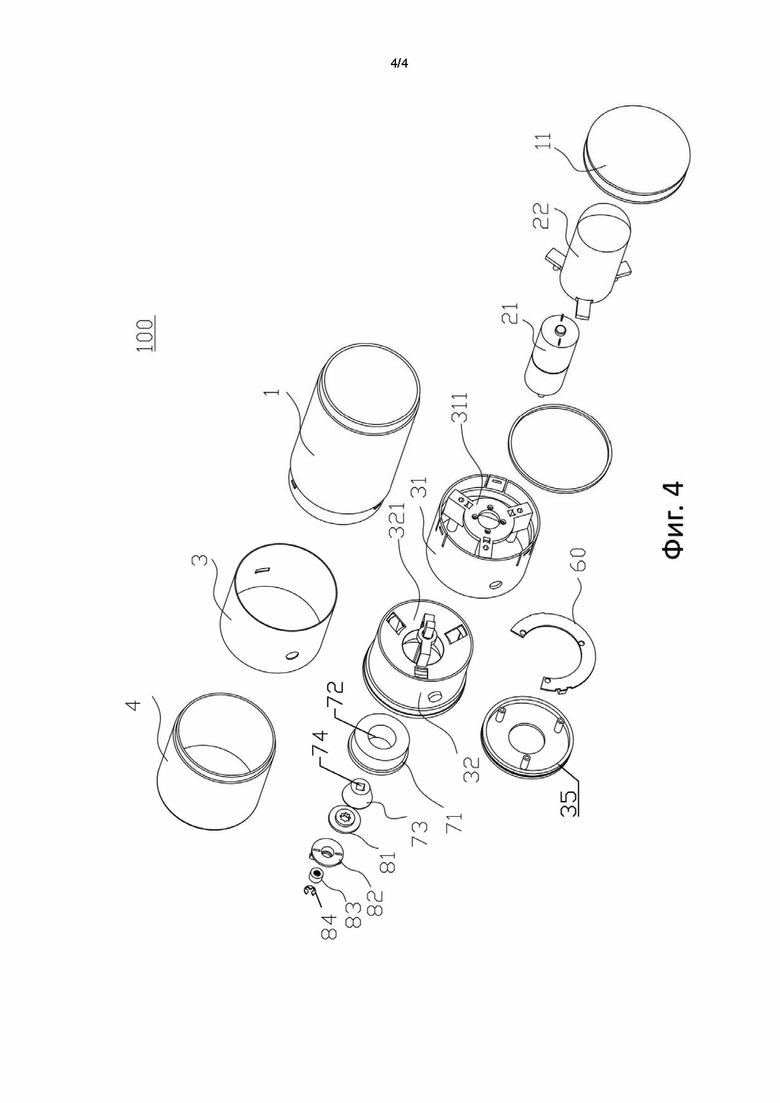

[0026] Фиг. 4 представляет собой еще один вид кофемолки в разобранном виде в соответствии с вариантом выполнения настоящего изобретения.

Подробное описание изобретения

[0027] Чтобы прояснить объект, технические решения и преимущества настоящего изобретения, настоящее изобретение будет описано более подробно ниже со ссылкой на прилагаемые чертежи и варианты выполнения. Описанные здесь варианты выполнения используются только для объяснения настоящего изобретения, но не для ограничения настоящего изобретения.

[0028] Следует понимать, что приведенные ниже варианты выполнения используются только в качестве примера и не предназначены для ограничения. Используемые в описании или формуле изобретения формы единственного числа также предназначены для включения форм множественного числа, если из контекста явно не следует иное. Термины “содержать”, “включать”, “вмещать” и “иметь” являются всеобъемлющими и, таким образом, указывают на наличие заявленных признаков, этапов, операций, элементов и/или компонентов, но не исключают присутствия или добавления одного или различных других признаков, этапов, операций, элементов, компонентов и/или их объединений.

[0029] Хотя термины “первый”, “второй”, “третий” и т.д. могут быть использованы в описании или формуле изобретения для описания различных элементов, компонентов, областей, слоев и/или секций, эти элементы, компоненты, области, слои и/или секции не должны считаться ограничивающиеся настоящими терминами. Эти термины используются только для того, чтобы отличить один элемент, компонент, область, слой или секцию от другой области, слоя или секции. Такие термины, как “первый”, “второй” и другие числовые термины, используемые в описании или формуле изобретения, не подразумевают последовательность или порядок, если это явно не указано в контексте. Таким образом, первый элемент, компонент, область, слой или секция, обсуждаемые ниже, могут быть названы вторым элементом, компонентом, областью, слоем или секцией, не отступая от положений примеров осуществления.

[0030] Для удобства описания здесь могут быть использованы термины, относящиеся к пространству, для описания взаимосвязи одного элемента или признака с другим элементом или признаком, как показано на Фигурах. Эти относительные термины, такие как “внутренний”, “внешний”, “внутри”, “снаружи”, “ниже”, “под”, “над”, “на”, “верхний”, “задний” и т.д. Такие пространственно-относительные термины предназначены для охвата различных ориентаций устройства при использовании или работе в дополнение к ориентации, изображенной на Фигурах. Например, если устройство на Фигурах перевернуто, элементы, описанные как “ниже” или “под” другими элементами или признаками, будут тогда ориентированы “над” или “на” других элементах или признаках. Устройство может быть ориентировано иначе (повернуто на 90 градусов или в других ориентациях), и используемые пространственные термины интерпретируются соответствующим образом.

[0031] Следующие варианты выполнения иллюстрируют технические решения.

[0032] Ссылаясь на фиг. 1, кофемолка 100 в соответствии с вариантом выполнения настоящего изобретения содержит камеру 10 хранения, приводной узел 20, измельчающий картридж 30, измельчающий узел 70 и приемник 40 для порошка. Измельчающий картридж 30 соединён и сообщается с камерой 10 хранения на верхнем конце и приемником 40 для порошка на заднем конце. Выходной конец приводного узла 20 соединён с измельчающим узлом 70. Измельчающий узел 70 расположен в измельчающем картридже 30, приводной узел 20 расположен в камере 10 хранения, а в камере 10 хранения остается место для хранения кофейных зёрен.

[0033] Кофемолка 100 по настоящему изобретению устанавливает приводной узел 20 в камере 10 хранения. Приводной узел 20 может быть сконфигурирован так, чтобы занимать лишь небольшое пространство, так что оставшиеся большие пространства в камере 10 хранения могут быть полностью использованы для хранения кофейных зёрен, что позволяет максимально эффективно использовать пространство и получить место для хранения зёрен в несколько раз больше, чем у существующей кофемолки того же размера. Более того, при загрузке кофейных зёрен достаточно открыть камеру 10 хранения только для того, чтобы можно было легко засыпать кофейные зерна в нее. Кофемолка 100 по настоящему изобретению позволяет проще и легче загружать в нее кофейные зерна.

[0034] В частности, камера 10 хранения образована цилиндрической оболочкой 1, а пространство для хранения зёрен образовано между цилиндрической оболочкой 1 и приводным узлом 20. Крышка 11 хранилища соединена с верхним открытым концом цилиндрической оболочки 1, чтобы закрыть камеру 10 хранения, и может быть снята или открыта для добавления кофейных зёрен в камеру 10 хранения.

[0035] Измельчающий картридж 30 содержит внешнюю цилиндрическую оболочку 3, а также первую внутреннюю цилиндрическую оболочку 31 и вторую внутреннюю цилиндрическую оболочку 32, которые размещены во внешней цилиндрической оболочке 3, снабжены втулкой и установлены друг с другом. Вторая внутренняя цилиндрическая оболочка 32 может быть снабжена втулкой и закреплена в первой внутренней цилиндрической оболочке 31. Внешняя цилиндрическая оболочка 3 расположена снаружи первой внутренней цилиндрической оболочки 31 и соединена с цилиндрической оболочкой 1 камеры 10 хранения. Например, цилиндрическая оболочка 1 и внешняя цилиндрическая оболочка 3 имеют одинаковые диаметры, открытый задний конец цилиндрической оболочки 1 может быть плотно соединён с задним открытым концом внешней цилиндрической оболочки 3 с помощью застежек или защелкивающихся конструкций. Первая внутренняя цилиндрическая оболочка 31 может быть установлена во внешней цилиндрической оболочке 3 и дополнительно закреплена застежками или защелкивающимися конструкциями и винтами. Вторая внутренняя цилиндрическая оболочка 32 может быть установлена в первой внутренней цилиндрической оболочке 31 и дополнительно закреплена с помощью застежек или защелкивающихся конструкций и винтов. Первая внутренняя цилиндрическая оболочка 31 и вторая цилиндрическая оболочка 32 имеют кольцевое основание 311, 321 со сквозным центральным отверстием, соответственно, для прохождения выходного вала 25. Приводной узел 20 закреплен на кольцевом основании 311 первой внутренней цилиндрической оболочки 31. В частности, двигатель 21 прикреплен к корпусу 22, а корпус 22 прикреплен к кольцевому основанию 311. На стенке корпуса 22 могут быть образованы выступающие ножки. Кольцевое основание 311 может образовывать соединительные ножки, ножки скрепляют вместе винтами или выступами/отверстиями. Кольцевое основание 321 второй цилиндрической оболочки 32 опирается на кольцевое основание 311 первой цилиндрической оболочки 31, там установлены выступающие стойки на кольцевом основании 311, которые проходят через отверстия в кольцевом основании 321 для позиционирования, и обеспечены винты для дальнейшего скрепления кольцевых оснований 311, 321 вместе. Кольцевая крышка 35 обеспечена для закрытия заднего открытого конца собранных первой внутренней цилиндрической оболочки 31, второй внутренней цилиндрической оболочки 32 и внешней цилиндрической оболочки 3, выходной вал 35 проходит через центральное сквозное отверстие в крышке 35. Для позиционирования в/на стенках оболочек 3, 31 и 32 могут быть установлены выступы/отверстия.

[0036] Ссылаясь на фиг. 3 и 4, кофемолка 100 дополнительно содержит плату 60 схемы управления и одну или несколько батарей 50, которые расположены в измельчающем картридже 30. Плата 60 схемы управления и одна или несколько батарей 50 расположены по периферии измельчающего узла 70. Измельчающий картридж 30 образует первую камеру 33 и вторую камеру 34 внутри нее. Первая камера 33 и вторая камера 34 образованы в второй внутренней цилиндрической оболочке 32. Кольцевая стенка, продолжающаяся от кольцевого основания 321 и параллельная второй внутренней цилиндрической оболочке 32, определяет первую камеру 33 в кольцевом основании 321 и определяет вторую камеру 34 между оболочкой 32 и кольцевой стенкой. Измельчающий узел 70 расположен в первой камере 33, а плата 60 схемы управления и одна или несколько батарей 50 расположены в второй камере 34. Измельчающий узел 70 в первой камере 33 соединён с приводным узлом 20. Как показано на фиг. 3 и 4, первая камера 33 расположена в центре измельчающего картриджа 30, а вторая камера 34 расположена вокруг первой камеры 33. То есть измельчающий узел 70 расположен в первой камере 33 в центре, а плата 60 схемы управления и одна или несколько батарей 50 расположены в второй камере 34 вокруг первой камеры 33. В частности, вторая камера 34 представляет собой кольцевое пространство, образованное вокруг второй камеры 34.

[0037] В этом варианте выполнения плата 60 схемы управления электрически соединена с одной или несколькими батареями 50. Одна или несколько батарей 50 и плата 60 схемы управления расположены в второй кольцевой камере 34. Обеспечена одна или несколько кнопок, таких как кнопка питания и т.д., которые электрически соединены с платой 60 схемы управления.

[0038] Приводной узел 20 содержит двигатель 21, расположенный продольно в камере 10 хранения и электрически соединённый с платой 60 схемы управления. Двигатель 21 имеет выходной вал 23, продолжающийся через измельчающий картридж 30 и соединённый с измельчающим узлом 70. Приводной узел 20 может дополнительно содержать существующий узел шестерни, соединённый с двигателем 21 так, что выходной вал 23 приводит в движение измельчающий круг 73 для вращения с желаемой скоростью. Приводной узел 20 имеет корпус 22, приспособленный для двигателя 21. Двигатель 21 и узел шестерни размещены в корпусе 22. Корпус 22 может быть жестко прикреплен к первой внутренней цилиндрической оболочке 31, в частности, корпус 22 может быть прикреплен к основанию 311 первой внутренней цилиндрической оболочки 31 посредством винтов. Основание 311 может быть установлено на верхнем открытом конце первой внутренней цилиндрической оболочки 31 и образует сквозное центральное отверстие. Выходной вал 23 приводного узла 20 проходит через центральные сквозные отверстия оснований 311, 321 и продолжается в первую камеру 33 для соединения с измельчающим узлом 70.

[0039] Измельчающий узел 70 содержит измельчающее основание 71 и измельчающий круг 73. Измельчающее основание 71 и измельчающий круг 73 имеют центральное сквозное отверстие 72, 74 соответственно, измельчающий круг 73 установлен с возможностью вращения в центральном сквозном отверстии 72 измельчающего основания 71. Измельчающий круг 73 вращается так, чтобы измельчать кофейное зерно между измельчающим кругом 73 и измельчающим основанием 71. Измельчающее основание 71 и измельчающий круг 73 собраны в первой камере 33. Выходной вал 23 приводного узла 20 проходит через центральные сквозные отверстия 72, 74 измельчающего основания 71 и измельчающего круга 73 и жестко соединён с измельчающим кругом 73. Измельчающее основание 71 расположено в первой камере 33 и напротив кольцевой стенки внутри второй цилиндрической оболочки 32. Выходной вал 23 имеет форму, адаптированную для центрального сквозного отверстия 74 измельчающего круга 73, например, выходной вал 23 представляет собой многоугольную ось, а центральное сквозное отверстие 74 представляет собой многоугольное внутреннее отверстие, в котором жестко закреплена многоугольная ось.

[0040] Регулируемый элемент 80 обеспечен сквозным резьбовым отверстием, конец выходного вала 23 обеспечен внешней (или наружной) резьбой; резьбовой конец выходного вала 23 входит в резьбовое отверстие регулируемого элемента 80, так что выходной вал 23 устанавливается в измельчающем круге 73 с регулируемой степенью затяжки. Регулируемый элемент 80 размещен в центральном сквозном отверстии кольцевой крышки 35 и открыт для работы в приемнике 40 для порошка. Например, регулируемый элемент 80 представляет собой узел резьбовой гайки, который содержит винтовую шайбу 81 с многоугольным внутренним отверстием, регулировочное кольцо 82, цилиндрическую колонну 83 с винтовой резьбой и сквозным отверстием с внутренней резьбой и запирающий купол (металлический купол) 84 в форме открытого кольца. Где винтовая шайба 81 расположена на заднем конце измельчающего круга 73. Регулировочное кольцо 83 имеет центральное сквозное отверстие и рабочие выступы и опирается на винтовую шайбу 81. Цилиндрическая колонна 83 с винтовой резьбой плотно посажена в центральные отверстия винтовой шайбы 81 и регулировочного кольца 82. Запирающий купол 84 устанавливается в внутреннее резьбовое отверстие колонны 84 и фиксирует резьбовой конец выходного вала 23. Выходной вал 23 проходит через сквозное отверстие измельчающего круга 73, винтовую шайбу 81 и цилиндрическую колонну 84 с винтовой резьбой и фиксируется в отверстии с внутренней резьбой. Пользователь может удерживать выступ, чтобы вращать регулируемый элемент 80 для затягивания или ослабления соединения между выходным валом 23 и измельчающим кругом 73.

[0041] Выходной вал 23 двигателя 21 проходит через центральные сквозные отверстия первой и второй внутренней оболочки 31, 32, измельчающего основания 71 и измельчающего круга 73 в измельчающем картридже 30, а также проходит через центральные сквозные отверстия регулируемого элемента 80 (в частности, винтовой шайбы 81 и цилиндрической колонны 83 с винтовой резьбой), а резьбовой конец выходного вала 23 входит в зацепление и фиксируется узлом резьбовой гайки.

[0042] Приемник 40 для порошка является съемным или открывается и соединён с задним концом измельчающего картриджа 30, при этом кофейный порошок из измельчающего узла 70 может падать в приемник 40 для порошка через центральное отверстие крышки 35 измельчающего картриджа 30. Приемник 40 для порошка включает в себя корпус 4, который может быть соединён и установлен с внешней цилиндрической оболочкой 3 измельчающего картриджа 30 посредством защелкивания или винтовой посадки.

[0043] Цилиндрическая оболочка 1 может быть изготовлена из прозрачного материала, что облегчает наблюдение за оставшимися кофейными зернами. Приемник 40 для порошка также может быть изготовлен из прозрачного материала, чтобы можно было наблюдать за количеством кофейного порошка.

[0044] В этом варианте выполнения приводной узел 20 расположен продольно в центре камеры 10 хранения, а пространство для хранения зёрен включает пространство, окружающее приводной узел 20. Когда приводной узел 20 расположен в центре камеры хранения 10, он может подключаться и приводить в движение измельчающий узел 70 более непосредственно, уменьшая количество частей, необходимых для передачи мощности, и делая конструкцию более компактной. Приводной узел 20 и измельчающий узел 70 занимают меньше места и более эффективно используются. Крышка 11 хранилища может напрямую взаимодействовать с цилиндрической оболочкой 1 посредством застёжки/защёлки или резьбы. При добавлении кофейных зёрен легко снимите крышку 11 хранилища. Между крышкой 11 хранилища и приводным узлом 20 все еще имеется пространство для хранения зёрен. То есть пространство вокруг и над приводным узлом 20 может быть использовано как пространство для хранения зёрен, и это пространство используется полностью.

[0045] Кофемолка по настоящему изобретению располагает приводной узел 20 в камере 10 хранения, а ее выходной вал может быть непосредственно соединён с измельчающим узлом 70 в измельчающем картридже 30. Приводной узел 20 может быть сильно уплотнен и занимает лишь небольшое пространство, поэтому другие большие пространства в камере 10 хранения могут быть полностью использованы для размещения кофейных зёрен, что позволяет максимально эффективно использовать пространство, а также пространство для хранения зёрен кофемолки по настоящему изобретению в несколько раз больше, чем у обычных кофемолок того же размера. Более того, при загрузке кофейных зёрен достаточно открыть крышку 11 хранилища камеры 10 хранения, чтобы легко засыпать кофейные зерна. Нет необходимости снимать и переустанавливать большой и громоздкий основной корпус с узлом управления и измельчающим узлом, как у обычных кофемолок. Основная камера можно быть снята и установлена заново, в кофемолку по настоящему изобретению могут быть добавлены зерна проще и легче. Настоящее изобретение использует кольцевое пространство, окружающее измельчающий узел 70, для размещения платы 60 схемы управления и батарей 50, которые полностью используют оставшееся пространство вокруг измельчающего узла, тем самым максимизируя использование пространства.

[0046] Технические признаки вышеуказанных вариантов выполнения могут быть объединены произвольно. Для простоты описания все возможные объединения технических признаков в приведенных выше вариантах выполнения не описаны. Однако до тех пор, пока нет противоречия в сочетании этих технических признаков, считается, что это диапазон, описанный в данном описании.

[0047] Вышеприведенные примеры представляют только несколько вариантов выполнения настоящего изобретения, и их описания являются конкретными и подробными, но они не должны рассматриваться как ограничение объёма прав на изобретение. Следует отметить, что для специалистов в данной области техники, не отступая от концепции настоящего изобретения, также могут быть сделаны несколько модификаций и усовершенствований, которые все входят в объём защиты настоящего изобретения. Следовательно, объём охраны настоящего изобретения должен регулироваться прилагаемой формулой изобретения.

Настоящее изобретение предлагает кофемолку, которая содержит камеру хранения для хранения кофейных зерен; приводной узел, имеющий выходной вал; измельчающий картридж; измельчающий узел, содержащий измельчающий круг, установленный с возможностью вращения в измельчающем основании для измельчения кофейных зерен между ними; плату схемы управления; одну или несколько батарей, электрически соединенных с платой схемы управления; и приемник для порошка; отличающуюся тем, что измельчающий картридж продольно соединен и сообщен с камерой хранения на верхнем конце и приемником для порошка на заднем конце; измельчающий узел установлен в измельчающем картридже; и приводной узел расположен продольно в камере хранения, при этом выходной вал соединен с измельчающим узлом для приведения во вращение измельчающего круга. Техническим результатом настоящего изобретения является обеспечение кофемолки с большим пространством для хранения кофейных зёрен и простой и удобной эксплуатацией. 11 з.п. ф-лы, 4 ил.

1. Кофемолка, содержащая:

камеру хранения для хранения кофейных зерен; приводной узел, имеющий выходной вал; измельчающий картридж;

измельчающий узел, содержащий измельчающий круг, установленный с возможностью вращения в измельчающем основании для измельчения кофейных зерен между ними;

плату схемы управления;

одну или несколько батарей, электрически соединенных с платой схемы управления; и

приемник для порошка;

отличающаяся тем, что измельчающий картридж продольно соединен и сообщен с камерой хранения на верхнем конце и приемником для порошка на заднем конце; при этом измельчающий картридж содержит расположенную в центре первую камеру с размещенным в ней измельчающим узлом и расположенную вокруг нее вторую камеру с расположенными в ней одной или несколькими батареями и платой схемы управления; и приводной узел расположен продольно в камере хранения, при этом выходной вал соединен с измельчающим узлом для приведения во вращение измельчающего круга.

2. Кофемолка по п. 1, отличающаяся тем, что камера хранения имеет цилиндрическую оболочку, а крышка хранилища обеспечена для съемного закрытия отверстия цилиндрической оболочки, которая может быть снята или открыта для добавления кофейных зерен в камеру хранения из открытого отверстия.

3. Кофемолка по п. 1, отличающаяся тем, что приводной узел содержит двигатель, расположенный продольно в камере хранения, при этом выходной вал двигателя жестко соединен с измельчающим кругом.

4. Кофемолка по п. 3, отличающаяся тем, что измельчающий картридж имеет кольцевое основание на верхнем конце, при этом цилиндрическая оболочка камеры хранения имеет задний открытый конец, соединенный с верхним концом измельчающего картриджа; двигатель установлен на кольцевом основании и продолжается продольно вдоль центральной оси камеры хранения; и выходной вал проходит через центральное сквозное отверстие кольцевого основания и продолжается вдоль центральной оси измельчающего картриджа.

5. Кофемолка по п. 4, отличающаяся тем, что приводной узел содержит корпус, расположенный снаружи двигателя для фиксации двигателя, при этом корпус прикреплен к кольцевому основанию измельчающего картриджа;

приводной узел дополнительно содержит узел шестерни, соединенный с двигателем так, что выходной вал приводит измельчающий круг во вращение с желаемой скоростью.

6. Кофемолка по п. 2, отличающаяся тем, что цилиндрическая оболочка и/или крышка хранилища камеры хранения являются прозрачными.

7. Кофемолка по п. 1, отличающаяся тем, что измельчающий картридж содержит цилиндрическую оболочку с кольцевым основанием, обеспеченным на верхнем конце, и кольцевую крышку на заднем открытом конце цилиндрической оболочки соответственно; центральные сквозные отверстия кольцевого основания, кольцевой крышки, измельчающего круга и измельчающего основания выровнены вдоль центральной оси измельчающего картриджа, при этом выходной вал проходит через указанные центральные сквозные отверстия, и кофейный порошок может быть сброшен в приемник для порошка через указанные центральные сквозные отверстия.

8. Кофемолка по п. 1, отличающаяся тем, что вторая камера представляет собой кольцевое пространство; и первая камера и вторая камера разделены кольцевой выступающей стенкой, установленной внутри цилиндрической оболочки измельчающего картриджа; кольцевая выступающая стенка образует в ней первую камеру;

измельчающее основание установлено в первой камере напротив кольцевой выступающей стенки.

9. Кофемолка по п. 1, отличающаяся тем, что измельчающий картридж содержит внешнюю цилиндрическую оболочку, первую внутреннюю цилиндрическую оболочку и вторую внутреннюю цилиндрическую оболочку;

первая камера для размещения измельчающего узла и вторая камера вокруг первой камеры для размещения платы схемы и одной или нескольких батарей концентрически образованы внутри второй внутренней цилиндрической оболочки;

внешняя цилиндрическая оболочка соединена с камерой хранения на верхнем конце и соединена с приемником для порошка на ее заднем конце;

каждая из первой и второй внутренних цилиндрических оболочек имеет кольцевое основание на верхнем конце;

первая внутренняя цилиндрическая оболочка установлена во внешней цилиндрической оболочке; приводной узел закреплен на кольцевом основании первой внутренней цилиндрической оболочки;

вторая внутренняя цилиндрическая установлена в первой внутренней цилиндрической, а кольцевые основания первой и второй внутренних цилиндрических оболочек скреплены вместе.

10. Кофемолка по п. 9, отличающаяся тем, что кольцевая крышка обеспечена на заднем конце второй внутренней цилиндрической оболочки;

конец выходного вала с наружной резьбой проходит через центральное отверстие кольцевой крышки и соединен с резьбовой гайкой;

первая внутренняя цилиндрическая оболочка, вторая внутренняя цилиндрическая оболочка и внешняя цилиндрическая оболочка скреплены с помощью винтов и/или защелкивающихся конструкций.

11. Кофемолка по п. 1, отличающаяся тем, что конец выходного вала снабжен наружной резьбой и выполнен с возможностью соединения с регулируемым элементом, снабженным сквозным резьбовым отверстием, при этом выходной вал установлен в измельчающем круге с регулируемой степенью затяжки.

12. Кофемолка по п. 11, отличающаяся тем, что измельчающий картридж имеет кольцевую крышку на заднем конце и сообщен с приемником для порошка; регулируемый элемент размещен в центральном сквозном отверстии и открыт в приемнике для порошка; регулируемый элемент представляет собой узел резьбовой гайки.
