Плата-переходник для установки в базовые устройства с процессорным модулем форм-фактора COM EXPRESS Российский патент 2025 года по МПК G06F13/32 G06F15/16

Область техники

Изобретение относится к области обработки цифровых данных с помощью электрических устройств, а именно соединение передача информации или других сигналов между запоминающими устройствами или устройств центрального процессора с использованием комбинации прерывания и передачи с разрывом.

Плата-переходник предназначена для обеспечения дистанционного мониторинга и управления, хранения и передачи накопленной информации на верхний уровень информационных систем, а также для управления и контроля состояния объекта – коммутаторов, маршрутизаторов и другого телекоммуникационного и иного оборудования.

Плата-переходник может быть использована в телекоммуникационном оборудовании, материнских платах и другом цифровом оборудовании, использующим процессорный модуль, совместимый со стандартом COM Express.

Уровень техники

Плата-переходник представляет собой мезонин-плату. Согласно ГОСТ Р 58711-2019, мезонин — плата, вставляемая в основную плату (носитель) и располагающаяся параллельно плате-носителю, может иметь несколько слотов для размещения мезонин-модулей и, следовательно, допускает гибкую функциональную конфигурацию. Вопрос расширения функционала базовых устройств, в которые устанавливают плату переходник, без внесения конструктивных и габаритных изменений в базовое устройство, актуален, и с технической точки зрения, т.к. позволяет существенно расширить функционал базового устройства, и с экономической точки зрения, т.к. базовое устройство без существенных доработок и конструктивных изменений, а следовательно при минимальном изменении цены, может выполнять дополнительные функции (подробнее это рассмотрено в примере реализации). Так же важно учитывать схему подключения платы-переходника к базовому устройству - наличие универсальной схемы подключения при небольших габаритах платы-переходника сделает такое изделие востребованным на рынке.

Из уровня техники известен «Мезонинный модуль приема-выдачи разовых команд», охраняемый патентом РФ на полезную модель № 206 968. Согласно патенту Мезонинный модуль приема-выдачи разовых команд выполнен в виде печатной платы, которая содержит в своем составе разъем подключения периферийного оборудования для приема и выдачи дискретных сигналов, интерфейсный разъем для подключения одноплатного компьютера типа Raspberry Pi или аналогичного ему вычислительного модуля по набору интерфейсов, а также по форме и расположению соединительных контактов, разъем для подачи внешнего опорного напряжения, микросхему, выполненную с возможностью принимать дискретные сигналы типа +27В/разрыв, Корпус/разрыв и ТТЛ/разрыв с регулируемыми порогами чувствительности по приему входных сигналов, реле для коммутации опорного напряжения, микроконтроллер, позволяющий управлять реле и соединенный линиями связи с контактами управления реле. При этом указанные микросхема и микроконтроллер соединены линиями связи с интерфейсным разъемом для подключения вычислительного модуля. Приемник дискретных сигналов в составе микросхемы и указанное реле, связанное с разъемом для подключения опорного напряжения через штыревые соединители с перемычками для коммутации опорных сигналов, соединены линиями связи с разъемом подключения периферийного оборудования для приема и выдачи дискретных сигналов. В предпочтительном варианте исполнения, предлагаемый мезонинный модуль в своем составе дополнительно содержит штыревой разъем для программирования микроконтроллера.

Недостатком описанной конструкции мезонинного модуля является расположение на нем большого количества элементов, что усложняет его монтирование в базовое устройство, а так же форма и расположение соединительных контактов мезонинного модуля позволяет модулю работать под управлением одноплатного компьютера типа Raspberry Pi или аналогичного ему вычислительного модуля, но не позволяет использовать его в телекоммуникационном оборудовании, материнских платах и другом цифровом оборудование совместимым со стандартом COM Express. Требует специализированный разъем на плате для подключения модуля к устройству, что усложняет схемотехническое решение основной платы и удорожает стоимость разработки изделия.

В патенте US 10055379 описана конструкция платы экспресс-подключения периферийных компонентов. Согласно патенту плата, содержит мезонинную карту, установленную поверх платы расширения, подключаемую по PCI-E в основную плату и размещает на себе вторую группу SSD. В конструкции использованы разъемы mezz, которые соединяют плату расширения с мезонинной картой, причем каждый из разъемов mezz соответствует каждой SSD во второй группе.

По своему функционалу мезонинная плата расширителя модуля памяти и типажу повторяет мезонинный модуль твердотельной памяти, описанный в патенте РФ на полезную модель № 189940. Мезонинная плата предполагает наличие платы расширения, устанавливаемой в материнскую плату, следовательно, увеличиваются габариты, и пропадает универсальность установки, увеличивается количество контактных групп и может быть снижена надежность изделия. Появляется дополнительно ограничение в использовании устройств расширения - можно установить устройства расширения с разъемами mezz.

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является «Мезонинный модуль твердотельной памяти», описанный в патенте РФ на полезную модель № 189940. Согласно патенту, сущность полезной модели состоит в том, что в мезонинный модуль твердотельной памяти с кондуктивным охлаждением устанавливается в базовое устройство через разъем PCI Express и обеспечивает обмен данными между базовым устройством или целевым устройством во внешней среде и устройством расширения. Мезонинный модуль содержит печатную плату с электронными компонентами и разъемами PCI Express. Электронные компоненты включают ХМС соединитель, мост PCI Express-SATA, два соединителя m SATA, источник вторичных напряжений +1 В, +1,5 В, +1,8 В с LC фильтрами на выходах (понижающий DC-DC преобразователь), логический элемент ИЛИ и встроенную систему контроля, состоящую из микроконтроллера, двух датчиков температуры, электрически стираемого ПЗУ (EEPROM) и буфера интерфейса I2C. Дополнительно введены: импульсный регулятор напряжения +5 В с LC фильтром на выходе и подключенный к нему соединитель micro SATA с соответствующими связями между элементами модуля.

Недостатком описанной конструкции является ее громоздкость, достаточно узкая ниша применения, вследствие ограниченности используемых интерфейсов, решения узконаправленной задачи по подключению твердотельной памяти. Отсутствие интерфейсного разъема стандарта COM Express не дает возможности использовать мезонинный модуль на оборудовании совместимым со стандартом COM Express, а отсутствие возможности использовать широко используемое в технике подключение по USB ограничивает круг подключаемых устройств расширения. Кроме того, для подключения платы к устройству требуется наличие свободного разъема PCI-E. Материалы патента дают возможность понять сложность коммутации с основным процессором для приема-передачи данных.

Сущность изобретения

Задача настоящего изобретения заключается в том, чтобы создать такую плату-переходник для установки в базовые устройства с процессорным модулем форм-фактора COM Express, которая позволила бы расширить функционал базового устройства без существенного изменения структуры базового устройства, изменений в его конструкцию, дополнительного вмешательства в разводку плат базового устройства и его схемотехники, то есть существенных временных, и финансовых затрат, использования высококвалифицированных трудовых ресурсов для организации каждого такого расширения базового устройства.

Поставленная задача решается благодаря тому, что плата-переходник включает в себя печатную плату с установленными на ней электронными компонентами, разъемами и подсистемой вторичного питания. Электронные компоненты выполнены в виде Ethernet-USB- Ethernet преобразователей интерфейса, установленных на нижней и верхней стороне платы и соединенного с ними через шины USB контроллера USB HUB, установленного на нижней стороне платы. При помощи внешнего соединительного интерфейсного разъема стандарта COM Express, расположенного на нижней стороне печатной платы, плату переходник устанавливают на основной плате базового устройства, а с помощью внешнего соединительного интерфейсного разъема COM Express, установленного на верхней стороне печатной платы, на плату-переходник устанавливают процессорный модуль базового устройства. При этом внешний соединительный интерфейсным разъем COM Express по интерфейсу UART соединен с разъемом PLD, который установлен на верхней стороне печатной платы, и предназначен для подключения устройств расширения. А подсистема питания платы-переходника, расположенная на нижней стороне печатной платы, представляет каскадную систему преобразования напряжения, включающую DC-DC преобразователи и регулятор напряжения.

Благодаря такому решению обеспечен подход к расширению базового устройства на основе стандартного форм-фактора COM EXPRESS, который позволяет увеличить функционал устройства посредством использования широко используемого стандарта USB при подключении устройств расширения и при этом делает ненужными дополнительные накладные расходы при проектировании, и обслуживании, и может легко стать частью экосистемы, имеющей множество преимуществ. Плата-переходник может подстраиваться и быть использована в любой задаче быстрого и экономичного расширения функционала базового устройства, встраиваться в любую внутреннюю готовую систему базового устройства, отвечающую требованиям форм фактора, без существенного изменения базового устройства. Согласованность работы базового устройства и платы-переходника с установленным не ней устройством расширения обеспечивается настройкой программного обеспечения, дополнительными плагинами

Перечень фигур

Изобретение поясняется следующими чертежами:

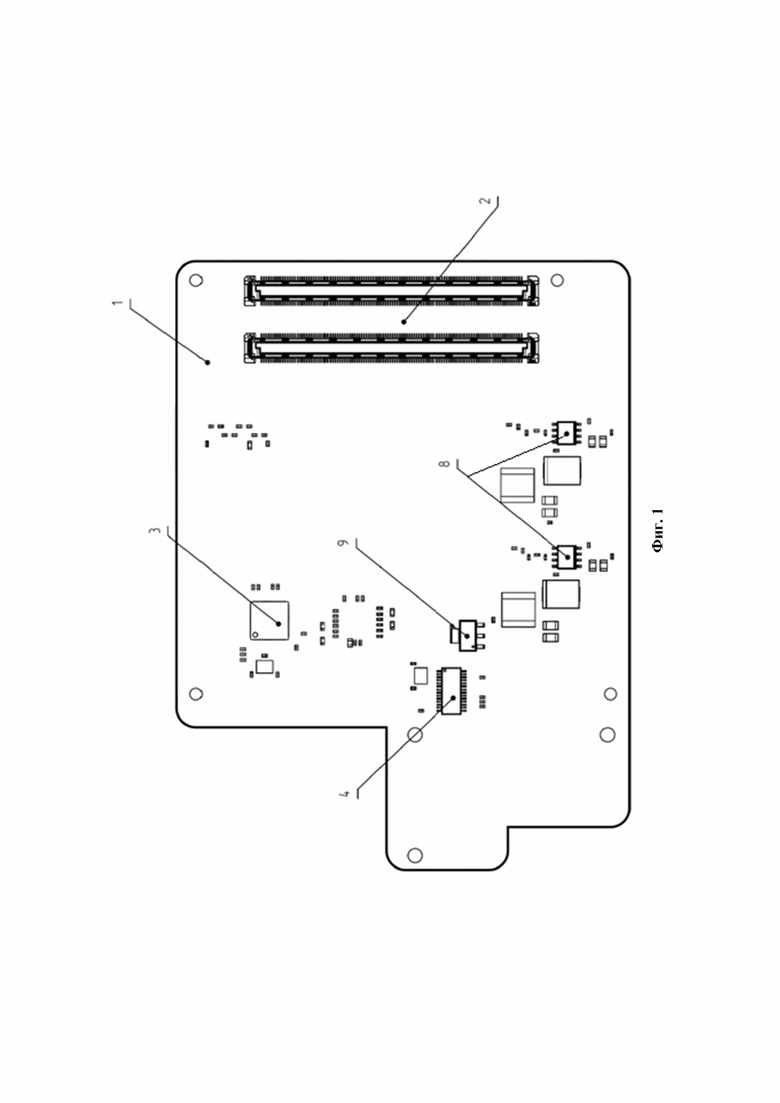

Фиг. 1 Схема плата-переходник для установки в базовые устройства с процессорным модулем форм-фактора COM EXPRESS, вид снизу;

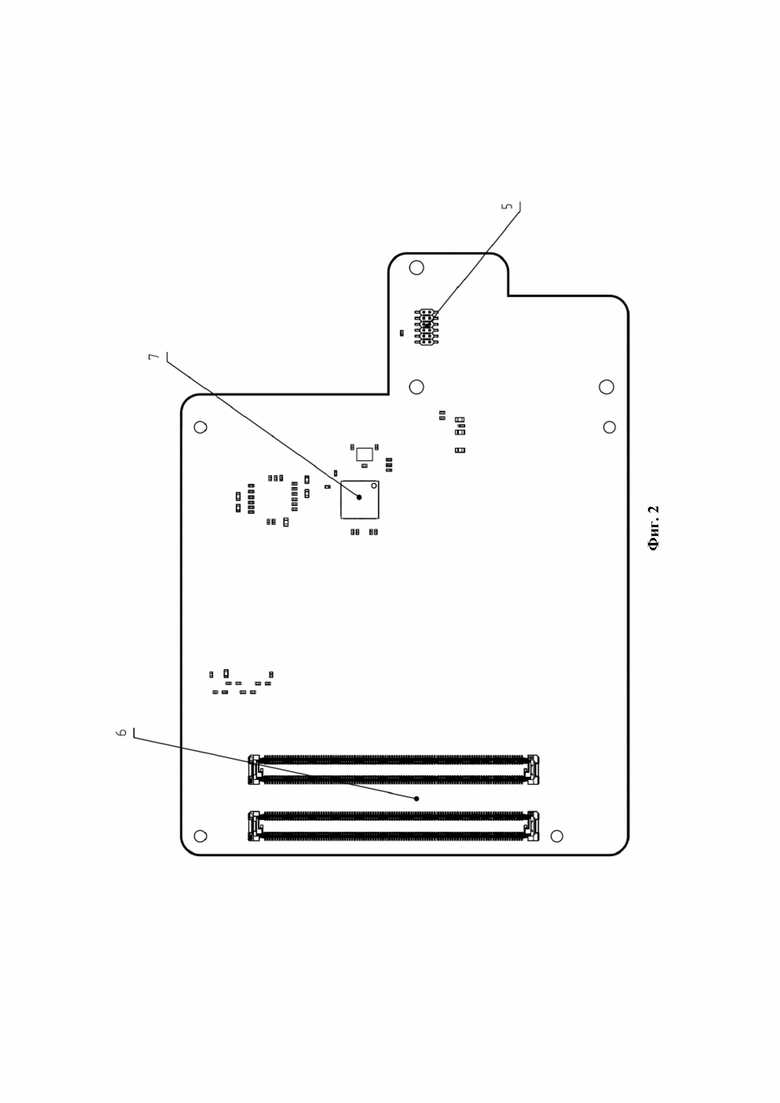

Фиг 2. Схема плата-переходник для установки в базовые устройства с процессорным модулем форм-фактора COM EXPRESS, вид сверху;

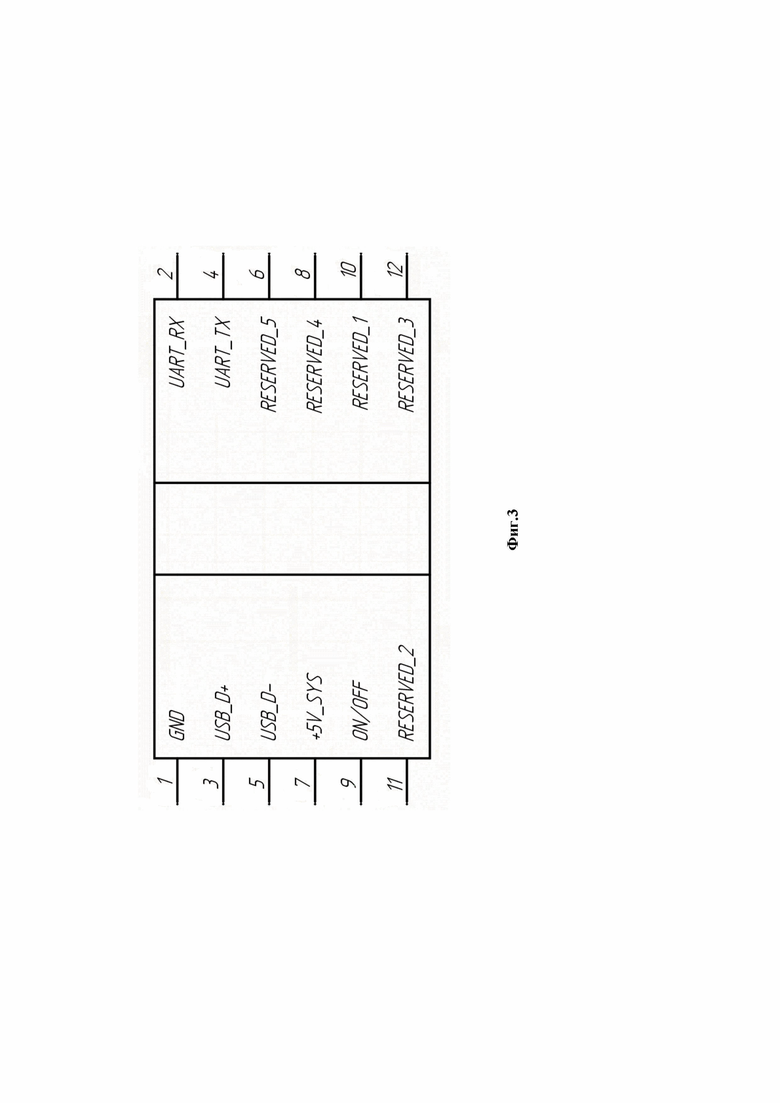

Фиг. 3. Схема разъемов PLD 2x6 c шагом 2.54;

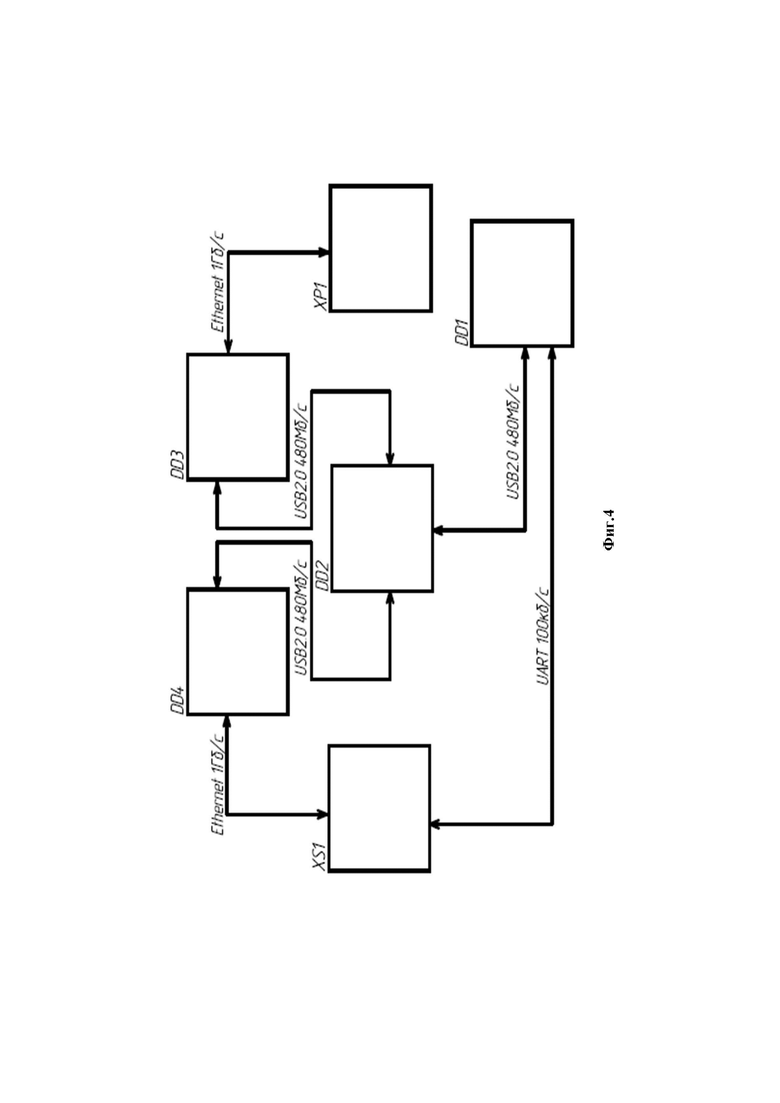

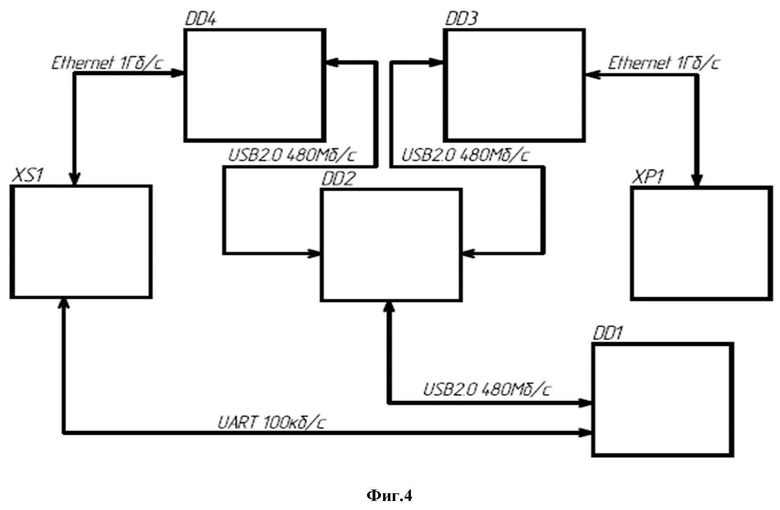

Фиг. 4. Схема платы-переходника электрическая принципиальная.

Осуществление изобретения

Плата-переходник (фиг1,2) является функционально и конструктивно законченным изделием, представляет собой устройство, конструктивно состоящее из печатной платы 1 с установленными на нее электронными компонентами, разъемами и подсистемой вторичного питания платы-переходника, обеспечивающим питание из 12 вольт в 5В и 1,2В, из 5В в 3.3В.

Плата-переходник имеет размер 95х128мм. Вес платы-переходника без установленного устройства расширения -50 гр. К электронным компонентам относят установленные на печатной плате основные электроэлементы: контроллер USB HUB 4 (например контроллер USB 2.0 FE1.1s) имеющий 1 вход и 4 коммутируемых порта, преобразователи интерфейса из Ethernet в USB и в Ethernet (например, USB2.0 в Ethernet 10/100/1000 Ethernet LAN7500I-ABZJ) 3 и 7, внешние соединительные разъемы стандарта COM Express 2 и 6, разъем PLD 2x6 c шагом 2.54 поз.5 для подключения устройств расширения.

Плата-переходник устанавливается в базовое устройство и обеспечивает обмен данными между базовым устройством или целевым устройством во внешней среде. В качестве базового устройства можно рассматривать телекоммуникационные устройства при условии соблюдения подключения процессора базового устройства используя форм фактора COM Express.

В качестве целевого устройства можно рассматривать, например, высокоскоростные маршрутизаторы, коммутаторы, промышленные компьютеры, производственные оборудования, где не требуются большие вычислительные мощности, настольные ПК и другие устройства, поддерживающих стандарт COM Express.

В качестве устройства расширения может быть использован модуль доверенной платформы, (МДП), цифровые датчики температуры, влажности, вскрытия, датчики тока, gps метки, устройства приема передачи данных, СКЗИ, криптомодули, модемы, системы контроля окружающей среды, платы расширения различного функционала, камера наблюдения, микрофон, экран, датчики удара, система звуковой сигнализации, системы световой индикации, подключаемые по стандарту USB.

На нижней стороне платы-переходника (Фиг.1) установлен внешний соединительный интерфейсный разъем COM Express 2, с помощью которого плату переходник устанавливают на основной плате базового устройства. Соединительный интерфейсный разъем 2 выполнен со стандартизованным количеством контактов, через которые происходит питание устройства расширения и коммуникация базового устройства с платой-переходником.

На нижней и верхней стороне платы 1 установлены преобразователи интерфейса Ethernet-USB-Ethernet 3 и 7. Преобразователь интерфейсов 3 и 7 необходимы для подключения процессорного модуля базового устройства и основной платы базового устройства через интерфейс Ethernet. Интерфейс Ethernet служит для обмена данными. Протокол UART это протокол программирования и прошивки, общения с устройством расширения.

Преобразование интерфейсов Ethernet-USB-Ethernet при помощи преобразователей 3 и 7 необходимо для упрощения интеграции устройств расширения в систему и миниатюризации устройств расширения, обеспечения большей вариативности и уменьшения стоимости подключаемых устройств расширения. Схема позволяет использовать более распространённую шину USB для обеспечения работы с устройством расширения.

Так же на нижней стороне платы установлен USB HUB 4, соединенный через шины USB с преобразователями интерфейса 3 и 7. Функция USB HUB 4 состоит в том, чтобы объединять шины USB и осуществлять передачу трафика с устройств расширения на соответствующий порт базового устройства (например, сетевой порт конфигурации и настройки базового устройства). USB HUB 4 обеспечивает расширение шины USB для подключения необходимого количества преобразователей интерфейсов и устройства расширения.

Подсистема питания платы переходника представляет каскадную систему преобразования напряжения из 12 вольт в 5В и 1,2В поз. 8, из 5В в 3.3В поз.9. Схема обеспечивает питанием схему преобразования Ethernet-USB-Ethernet, а также позволяет обеспечить питанием 5V 2А внешние устройства расширения. Микросхемы питания расположены на нижней стороне печатной платы 1 представлены DC-DC преобразователями (например, TPS54332) 8 и регулятор напряжения +3.3В поз. 9.

На верхней стороне печатной платы 1 расположен разъем 5 PLD 2x6 c шагом 2.54 для установки и устройства расширения, зафиксированного при помощи стоек и винтов на М2.

В таблице 1 описано назначение контактов и передаваемых по ним сигналов разъема 5 PLD 2x6 c шагом 2.54.

Табл. 1. Разъем 5 PLD 2x6 c шагом 2.54, назначение контактов и передаваемых по ним сигналов

Номер контакта Название сигнала Уровень сигнала Описание 1* GND 0v Земля 2* UART_RX 3.3v Последовательный порт RX 3* USB_D+ Диф.пара USB Device линия дифференциальной пары D+ 4* UART_TX 3.3v Последовательный порт TX 5* USB_D- Диф.пара USB Device линия дифференциальной пары D- 6* Reserved_5 Зарезервировано для дальнейшего расширения 7* +5v_SYS +5v Внешнее питание системы 8* Reserved_4 Зарезервировано для дальнейшего расширения 9* ON/OFF 5v Сигнал включения модуля 10* Reserved_1 3.3v Зарезервировано для дальнейшего расширения 11* Reserved_2 3.3v Зарезервировано для дальнейшего расширения 12* Reserved_3 Зарезервировано для дальнейшего расширения

На верхней стороне печатной платы 1 (Фиг.2) установлен внешний соединительный интерфейсный разъем COM Express 6, с помощью которого на плату - переходник устанавливают процессорный модуль базового устройства стандарта COM Express. Соединительный интерфейсный разъем 6 выполнен с определенным количеством контактов, через которые происходит питание устройства расширения и коммуникация базового устройства с платой-переходником.

Внешние соединительные интерфейсные разъемы 2 и 6 обеспечивают подключение платы-переходника по стандарту COM Express, питание устройства расширения, коммуникацию базового устройства с платой-переходником и с устройством расширения. Коммуникация с целевым устройством (сервером системы мониторинга и управления, терминалом управления и т.д.) происходит через основную плату базового устройства.

Для функционирования платы-переходника используется внешний процессор. Чаще задействуют процессор устройства расширения, но возможно и использование процессорного модуля базового устройства.

Электронные компонента и разъемы, установленные на плате 1 можно представить в виде блоков. Функциональное расположение блоков отображено на Фиг.4 устройство расширения DD1 через плату переходник по интерфейсу UART подсоединен к разъему 6 XS1. К разъему 6 XS1 по интерфейсу Ethernet подключен к преобразователю интерфейсов 7 DD4. К разъему 2 XP1 по интерфейсу Ethernet подключен к преобразователю интерфейсов 3 DD3. Преобразователь интерфейсов DD3 поз 3 преобразует сигнал Ethernet в шину в USB, а преобразователь интерфейсов DD4 поз.7 преобразует сигнал в обратную сторону из USB в Ethernet. Преобразователи интерфейсов DD4, DD3 подключаются к USB HUB DD2 поз. 4. USB HUB объединяет шины USB обеспечивает трафик данных менеджмент порта через устройство расширения DD1.

Устройство работает следующим образом:

Через разъем 6 сигналы сетевого порта конфигурации и настройки базового устройства проходят через преобразователь интерфейса 7 в USB HUB 4. Далее сигнал приходит в устройство расширения, где сигнал обрабатывается (шифруется, прерывается, формирует протокол ошибок, отправляет базовые настройки).После чего сигнал возвращается на USB HUB 4 и проходит через преобразователь интерфейса 3 на разъем 2. Далее сигнал выводится на COM Express процессорный модуль базового устройства.

Примерная схема интеграции устройства расширения в базовое устройство поддерживающее стандарт COM Express выглядит так:

1. вкручиваем две шестигранных стойки в основание корпуса устройства расширения насквозь основной платы базового устройства;

2. устанавливаем плату-переходник, ориентируя её согласно расположению разъёма COM Express;

3. с небольшим усилием устанавливаем плату-переходник в разъем основной платы базового устройства, равномерно распределяя нагрузку в области разъёма стараясь не повредить компоненты;

4. вкручиваем оставшиеся 4 стойки: 2 из них поверх предыдущих насквозь платы-переходник, 2 из них вкручиваем в стойки в основании корпуса устройства расширения (высокие стойки), так же насквозь платы-переходника;

5. устанавливаем COM Express процессорный модуль базового устройства согласно верной ориентации;

6. прикручиваем COM Express процессорный модуль базового устройства 4мя винтами М2.5 в шестигранные стойки.

Конструкция платы-переходника позволяет по принципу лестничной структуры установить на себя такое количество устройств расширения, которое требуется для решения поставленной базовому устройству задачи. Каждое устройство расширения устанавливают на отдельную плату-переходник. Ограничениями по количеству устанавливаемых плат-переходников являются габариты и форм фактор базового устройства, а также возможности программного обеспечения.

В случае, когда необходимость в устройстве (устройствах) расширения пропадает, возможно снять плату- переходник, и базовое устройство, после настройки программного обеспечения, будет работать, не потеряв свою основную функциональность.

В качестве примера работы платы-переходника с установленным устройством расширения, рассмотрим работу платы-переходника в коммутаторах и маршрутизаторах с установленным модулем «Средство криптографической защиты информации (СКЗИ) «IT SМ»», производимым фирмой НТЦ Фискальная безопасность (https://ntcfb.ru/it-sm-ispolnenie-2/), и охраняемым патентом РФ на изобретение № 2825749.

Унифицированный вычислительный модуль СКЗИ «IT SM», предназначен для построения различных защищенных систем сбора, учета и хранения данных. Служит для выполнения криптографических операций, а также обеспечивает подлинность и некорректируемость данных. Используется в средствах регистрации с целью обеспечения некорректируемой регистрации информации. СКЗИ «IT-SM» является ведомым устройством. Устанавливается в базовое устройство.

Общий перечень функционала, добавляемого к базовому устройству установкой СКЗИ и использованием донастроенного ПО базовые устройства на данный момент, включает в себя:

- контроль целостности ПО базовые устройства;

- гарантия целостности (восстановление ПО при его изменении);

- контроль неизменности, первичное тестирование аппаратного обеспечения;

- контроль безопасности режимов работы аппаратного обеспечения;

- интерфейс для BMC;

В данном случае криптомодуль СКЗИ «IT SM», установленный на плату-переходник, выполняет функцию маршрутизация и шифрования данных портов Ethernet. Общение, конфигурация и прошивка криптомодуля проходит по интерфейсу UART.

Криптомодуль через плату-переходник подсоединен к разъему PLD 2x6 c шагом 2.54. Через внешний соединительный интерфейсный разъем COM Express по интерфейсу Ethernet 10/100/1000 СКЗИ подключен к преобразователю интерфейсов 7 где происходит преобразование сигнала из Ethernet в USB. К внешнему соединительному интерфейсному разъему COM Express 2 по интерфейсу Ethernet 10/100/1000 подключен к другому преобразователю интерфейсов 3. Преобразователи интерфейсов 3 и 7 преобразуют сигнал в шину USB2.0 и подключаются к USB2.0 HUB 4. USB2.0 HUB объединяет шины USB обеспечивает трафик данных менеджмент порта через криптомодуль. Проходя через криптомодуль сигнал шифруется, сравнивается, после чего возвращается на USB 2.0 HUB. В сторону интерфейсов базового устройства, трафик передается/принимается криптованным. В сторону процессорного модуля базового устройства трафик передается/принимается некриптованный.

Когда в базовое устройство установлена плата-переходник с СКЗИ, плата переходник позволяет постоянно подавать на СКЗИ питание, несмотря на то что СКЗИ снабжено собственным аккумулятором. Когда подается внешнее питание, энергозависимая память и RTC криптомодуля питаются от внешнего источника. Для многих криптографических операций чрезвычайно важно, чтобы часы реального времени (RTC) в модуле работали постоянно. Собственный аккумулятор модуля питает RTC, но его заряд может закончиться.

Криптомодуль обладает защитой внутреннего контура. Защита внутреннего контура — это защита самого криптомодуля, препятствующая извлечению из него криптографических ключей. Криптографические ключи записывают в энергозависимую память внутреннего контура защиты. Пока на память постоянно подается питание, ключи сохраняются в энергозависимой памяти, как только питание перестает подаваться, размыкается электрическая цепь, вся информация в энергозависимой памяти стирается. Например, если с криптомодуля снять крышку, цепь разомкнется, и все, что было записано в энергозависимой памяти, будет стерто.

Конструкция криптомодуля, обладающего защитой внутреннего контура, позволяет устанавливая его с помощью платы-переходника в базовое устройство, распространить функцию защиты на базовое устройство, и таким образом получить защиту внешнего контура - базового устройства. Защита внешнего контура предназначена для того, чтобы обеспечить защиту целостности базового устройства. Внешний контур защиты модуля обеспечен наличием второй энергозависимой памяти. Контур питания внешней энергозависимой памяти имеет разрыв, выполненный в виде двух контактов, выведенных на корпус базового устройства. Принцип работы внешнего контура защиты заключается в том, что пока эти контакты замкнуты между собой питание внешней энергозависимой памяти осуществляется, ключи в модуле сохраняются, а когда разомкнуты – ключи удаляются.

Модуль центрального процессора (SPU) криптомодуля организует работу всех модулей, обеспечивает обмен данными посредством поддерживаемых протоколов, обрабатывает полученную информацию и производит обмен данными с информационно-вычислительными комплексами систем верхнего уровня при помощи сетевых интерфейсов.

В оперативной памяти SPU хранятся данные всех процессов в том числе операционной системы. В случае попыток несанкционированного доступа ОЗУ стирается.

Модуль SPU отвечает за обеспечение криптографической защиты информации при обмене данными с системами верхнего уровня.

Использование палаты-переходника в маршрутизаторах, коммутаторах, тонких клиентах имеет широкое практическое значение и обеспечивает преимущества увеличение функционала базового устройства без внесения конструктивных и габаритных изменений в целевое изделие. Универсальная схема подключения платы-переходника и устанавливаемого на нее устройства расширения, позволяет гибко использовать одно и тоже решение в разных целевых продуктах, требующих, наряду с базовым функционалом, необходимые именно Заказчику свой набор дополнительных опций и возможностей.

Разработка и внедрение данной платы позволяет существенно увеличить потребительскую стоимость уже разработанного базового устройства без дорогостоящих и существенных по временным затратам модернизаций и отладок сложных центральных плат. Кроме того, в общем случае возникает возможность подключения практически любого устройства расширения, имеющегося на рынке и отвечающего стандартам подключения по шине USB2.0. Это существенно экономит стоимость интеграции дополнительных модулей по требованию Заказчика в базовое устройство.

Изобретение относится к соединительным устройствам систем обработки информации. Технический результат заключается в реализации соединительной платы в стандартном форм-факторе COM Express, который позволяет увеличить функционал базового устройства посредством стандарта USB. Технический результат достигается за счет того, что плата-переходник включает в себя печатную плату с установленными на ней электронными компонентами, разъемами и подсистемой вторичного питания, электронные компоненты выполнены в виде Ethernet-USB-Ethernet преобразователей интерфейса и соединенного с ними, через шины USB, контроллера USB HUB, при этом внешний соединительный интерфейсным разъемом COM Express по интерфейсу UART соединен с разъемом PLD, который предназначен для подключения устройств расширения. Подсистема питания платы-переходника, расположенная на нижней стороне печатной платы, представляет каскадную систему преобразования напряжения, включающую DC-DC преобразователи и регулятор напряжения. 1 табл., 4 ил.

Плата-переходник для установки в базовые устройства с процессорным модулем форм-фактора COM Express, предназначенная для обмена данными между базовым устройством или целевым устройством во внешней среде и устройством расширения, включающая печатную плату с установленными на ней электронными компонентами, разъемами и подсистемой вторичного питания, отличающаяся тем, что электронные компоненты выполнены в виде Ethernet-USB-Ethernet преобразователей интерфейса, установленных на нижней и верхней сторонах печатной платы, и соединенного с ними через шины USB контроллера USB HUB, который установлен на нижней стороне печатной платы, а также подсистемы питания платы-переходника, выполненной в виде каскадной системы преобразования напряжения, расположенной на нижней стороне печатной платы, включающей DC-DC преобразователи и регулятор напряжения, кроме того, при помощи внешнего соединительного интерфейсного разъема стандарта COM Express, расположенного на нижней стороне платы, плату-переходник устанавливают на основной плате базового устройства, а с помощью внешнего соединительного интерфейсного разъема COM Express, установленного на верхней стороне платы, на плату-переходник устанавливают процессорный модуль базового устройства, при этом внешний соединительный интерфейсным разъемом COM Express по интерфейсу UART соединен с разъемом PLD, установленным на верхней стороне печатной платы и предназначенным для подключения устройств расширения.
