Стационарный секционный пробоотборник для нефти и нефтепродуктов Российский патент 2025 года по МПК G01N1/16

Изобретение относится к производству технологического оборудования для предприятий нефтегазодобычи, нефтегазопереработки, хранения нефти и нефтепродуктов, в частности к стационарным автоматизированным устройствам для отбора проб нефтепродуктов и нефти из резервуаров.

Наиболее близким аналогом к заявляемому изобретению является полезная модель «Пробоотборник секционный для нефтепродуктов» раскрытая в патенте RU 167971 U1 (опубл. 13.01.2017, МПК G01N 1/16).

Пробоотборник секционный для нефтепродуктов, содержащий установленную внутри резервуара несущую штангу с шарнирными узлами, нижний из которых прикреплен к стенке резервуара, а верхний - к поплавку, и жестко соединенными между собой пробоотборными трубами, открытый конец которых заканчивается на слое нефти или нефтепродуктов, параметры которого необходимо установить, при этом, снабжен распределительным устройством, гидравлически связанным с установленным внутри резервуара патрубком прокачки, кранами забора пробы с нижнего, среднего и верхнего уровней, краном слива и откачки, краном прокачки, краном слива, и ручным насосом.

К недостаткам вышеуказанного пробоотборника секционного для нефтепродуктов следует отнести:

- трудоемкость процесса отбора проб, ввиду применения насоса и запорной арматуры с ручным приводом, и необходимости соблюдения определенной последовательности управления ею для отбора проб;

- отсутствие возможности отбора готовых объединенных проб;

- влияние человеческого фактора на качество пробы, которая может быть выражена в ненадлежащим осуществлении процедуры отбора проб нефти и нефтепродуктов из резервуаров, путем недостаточной промывки пробоотборных трубопроводов с заборными трубками перед взятием пробы, ошибки оператора в соблюдении заданных пропорций при приготовлении объединенной пробы.

Техническая проблема, на решение которой направлено заявляемое изобретение, состоит в получении качественных проб нефти или нефтепродуктов с различных уровней по высоте резервуара, за счет создания конструкции стационарного секционного пробоотборника для нефти и нефтепродуктов, позволяющего осуществлять отбор точечных проб из резервуара и их смешение в заданном соотношении, при различных уровнях взлива нефти и нефтепродуктов в резервуаре.

Технический результат, достигаемый при реализации заявляемого изобретения, заключается в обеспечении точности и качества показателей проб нефти или нефтепродуктов при отборе точечных проб и получении их смешением в заданных пропорциях объединенной пробы.

Техническая проблема решается, а технический результат достигается, за счет того, что стационарный секционный пробоотборник для нефти и нефтепродуктов содержит установленную внутри резервуара подвижную несущую штангу с шарнирными узлами, нижний из которых прикреплен к стенке резервуара, а верхний - к поплавку, на которой закреплено не менее одного пробоотборного трубопровода, открытый конец которого заканчивается на слое нефти или нефтепродуктов, свойства которого необходимо установить, пробоотборный трубопровод, закрепленный к резервуару, открытый конец которого заканчивается вблизи его днища, причем каждый пробоотборный трубопровод на открытых концах оснащен фильтрующим наконечником, при этом содержит расположенный снаружи резервуара автоматизированный узел отбора пробы, герметично соединенный с ним посредством вваренного в его стенку патрубка, и выполненный с возможностью отбора точечных проб не менее чем с двух слоев по высоте столба нефти или нефтепродукта в резервуаре, получения их смешением объединенной пробы и предварительной промывки пробоотборных трубопроводов, при этом автоматизированный узел отбора проб содержит защитный кожух, внутри которого установлен гидравлический распределитель, состоящий из плиты, герметично соединенной с упомянутым вварным патрубком в стенке резервуара, и оснащенной сквозными патрубками проходящими внутри него, при этом по меньшей мере два из которых соединены с пробоотборными трубопроводами и предназначены для вывода нефти или нефтепродукта не менее чем с двух слоев по высоте столба нефти или нефтепродукта в резервуаре, и один - для впуска в резервуар невостребованной пробы нефти или нефтепродуктов, при этом патрубки плиты оснащены запорной арматурой с ручным приводом для отбора пробы под действием статического давления столба нефти или нефтепродуктов в резервуаре, коллектора, состоящего из рукавов и тройников, соединяющего упомянутые патрубки вывода нефти или нефтепродукта из резервуара через приводную запорную арматуру и накопительную емкость с патрубком всасывания насосного агрегата, рукава, соединенного с упомянутым коллектором и оснащенного запорной арматурой с ручным приводом для отбора пробы под действием статического давления столба нефти или нефтепродуктов в резервуаре, при этом накопительная емкость содержит обратный клапан, предотвращающий движение нефти или нефтепродукта в нее из коллектора, и соединена рукавом с заливной горловиной, расположенной с внешней стороны защитного кожуха, при этом напорный патрубок насосного агрегата соединен через приводную запорную арматуру с упомянутым патрубком для впуска в резервуар и наливным устройством, расположенным с внешней стороны защитного кожуха, и содержит обратный клапан, предотвращающий движение нефти или нефтепродукта в него из резервуара, кроме того на внешней стороне защитного кожуха установлен кронштейн с откидным столиком для размещения тары для отбора и смешения проб, выполненный с возможностью перестановки в вертикальном направлении и регулировки угла наклона, кроме того пробоотборник снабжен шкафом системы управления, установленным на опорной стойке в защитном кожухе, закрепленной к автоматизированному узлу отбора проб.

Дополнительно заливная горловина оснащена съемным сетчатым фильтрующим элементом.

Дополнительно защитный кожух автоматизированного узла отбора проб представляет собой каркас, закрепленный на гидравлическом распределителе и закрытый по периметру теплоизоляционными сэндвич-панелями, при этом как минимум с трех сторон панели выполнены открывными.

Дополнительно защитный кожух оснащен системой обогрева, настроенной на поддержание положительной температуры внутри кожуха.

Дополнительно защитный кожух оборудован внешней дверью, запираемой на замок, и имеет возможность пломбирования.

Дополнительно шкаф системы управления является частью системы локальной автоматизации и включает силовые и коммутационные устройства, обеспечивающие работу подключенного оборудования, программируемый логический котроллер, взаимодействующий посредством управляющей программы с подключенными датчиками и контрольно-измерительными приборами для настройки/отображения параметров отбора пробы, для управления подключенным оборудованием.

Дополнительно шкаф системы управления содержит программируемый логический котроллер, который оснащен выделенной управляющей программой, позволяющей в процессе отбора пробы, посредством взаимодействия с подключенными датчиками, выявить неисправность оборудования или критическое превышение давления в трубопроводах и предупредить персонал соответствующим сигналом и/или остановить процесс.

Дополнительно шкаф системы управления оснащен панелью для ввода команд и вывода данных.

Дополнительно несущая штанга выполнена сборной из герметичных полых секций, обладающих положительной плавучестью, а поплавковые элементы, поддерживающие ее плавучесть, имеют возможность регулировки массы, в зависимости от плотности среды.

Дополнительно несущая штанга прикреплена к стенке резервуара расчалками.

Дополнительно наливное устройство содержит штуцер с возможностью хода в осевом направлении и подпружиненный упорный буртик, при этом штуцер выполнен с отверстиями в радиальном направлении.

Дополнительно автоматизированный узел отбора пробы оборудован датчиками и контрольно-измерительными приборами для определения необходимых свойств пробы.

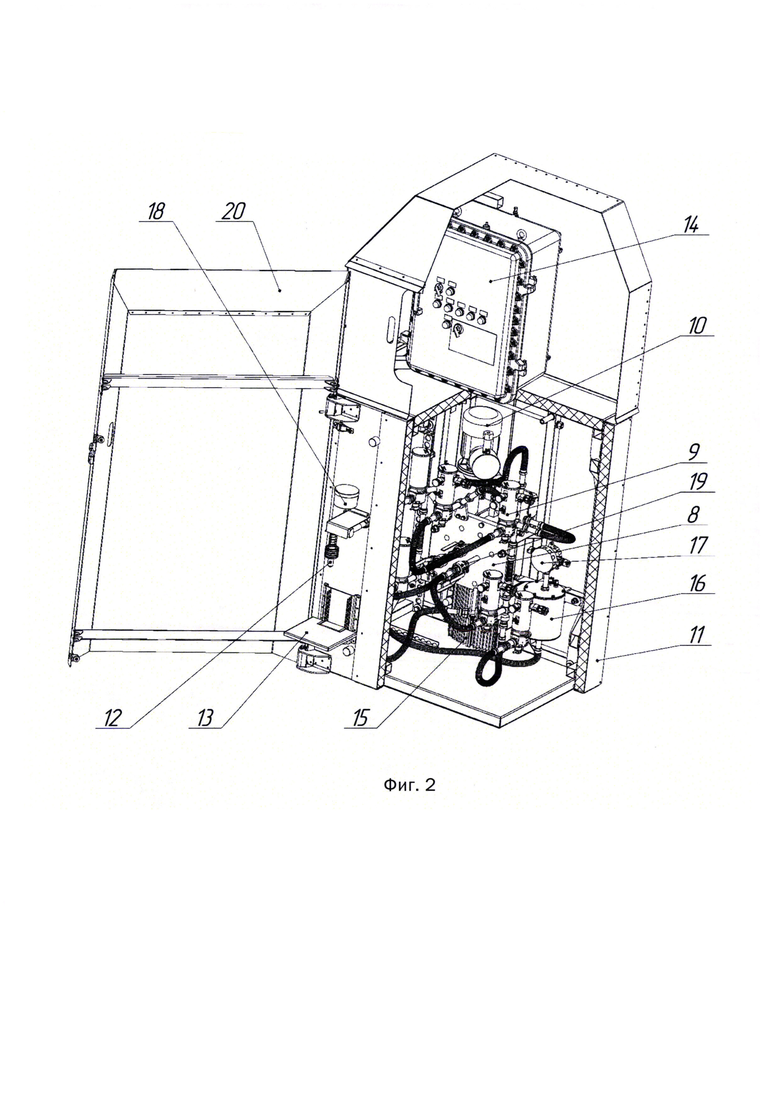

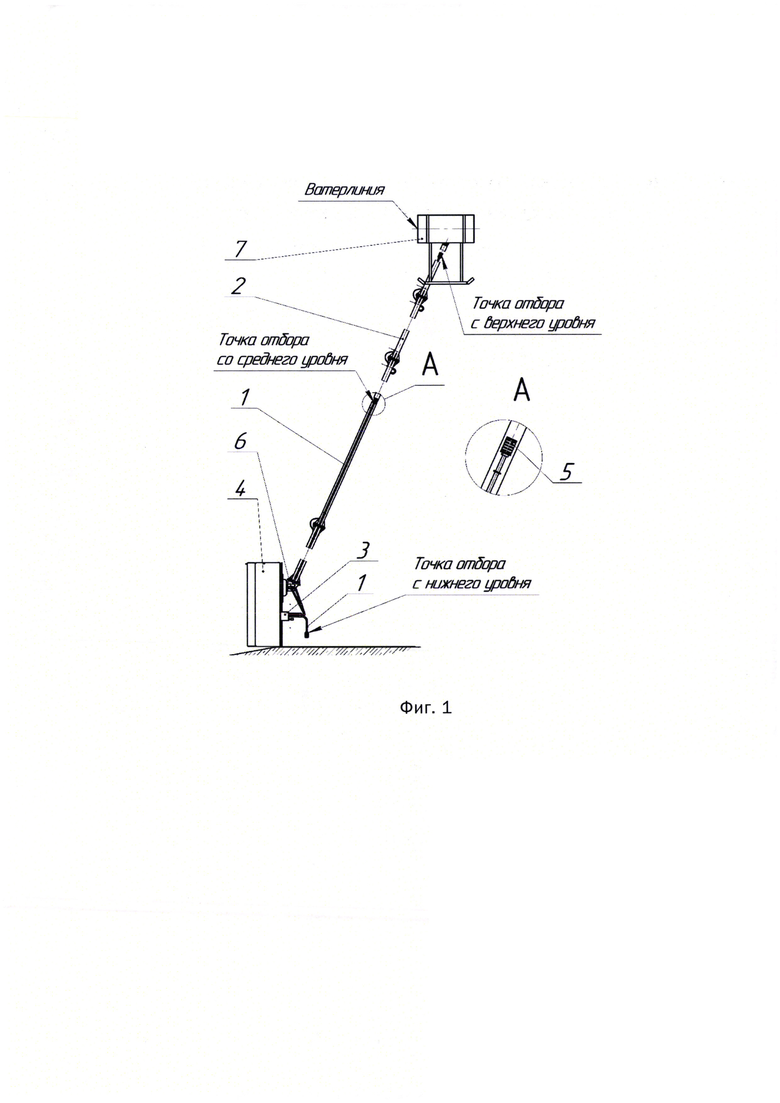

Сущность изобретения поясняется чертежами, где на фиг. 1 схематично изображен общий вид стационарного секционного пробоотборника для нефти и нефтепродуктов; на фиг. 2 схематично изображен автоматизированный узел отбора проб и шкаф системы управления.

На фигурах обозначены следующие позиции:

1 - пробоотборный трубопровод;

2 - штанга;

3 - вваренный в стенку резервуара патрубок;

4 - автоматизированный узел отбора проб;

5 - фильтрующий наконечник;

6 - кронштейн крепления штанги;

7 - поплавковые элементы;

8 - гидравлический распределитель;

9 - приводная запорная арматура;

10 - насосный агрегат;

11 - защитный кожух;

12 - наливное устройство;

13 - опорный столик;

14 - шкаф системы управления;

15 - система обогрева;

16 - накопительная емкость;

17 - сигнализатор уровня;

18 - заливная горловина;

19 - запорная арматура с ручным приводом;

20 - внешняя дверь.

Стационарный автоматизированный пробоотборник для нефти и нефтепродуктов состоит из системы пробоотборных трубопроводов 1, расположенных внутри резервуара, по меньшей мере, один закреплен на подвижной несущей штанге 2, и один стационарно расположен у днища и закреплен к вваренному в стенку резервуара патрубку 3, через который они сообщаются с автоматизированным узлом отбора проб 4.

Далее по тексту описания, в частном случае приведен пример стационарного автоматизированного пробоотборника для нефти и нефтепродуктов содержащего два пробоотборных трубопровода 1 установленных на штанге 2 и один стационарно расположенный у днища резервуара. При этом стоит отметить, что на штанге 2 может быть закреплено необходимое количество пробоотборных трубопроводов 1 в зависимости от поставленной технологической задачи по отбору проб нефти или нефтепродуктов с различных уровней по высоте резервуара.

Открытые концы каждого пробоотборного трубопровода 1 оснащены фильтрующими наконечниками 5 и заканчиваются на контролируемом слое нефти или нефтепродуктов, вне зависимости от уровня взлива нефти или нефтепродуктов:

- верхнем - на 250 мм ниже поверхности зеркала нефти или нефтепродуктов;

- среднем - на середине высоты столба нефти или нефтепродуктов;

- нижнем - на 250 мм выше днища резервуара.

При этом расстояние от стенки резервуара до зоны отбора точечной пробы составляет не менее 400 мм.

Штанга 2 состоит из нескольких (количество меняется в зависимости от высоты резервуара) соединенных между собой герметичных полых секций и является несущей конструкцией для установленных на ней пробоотборных трубопроводов 1, и обеспечивает требуемое положение точек отбора пробы с верхнего и среднего уровней, также обеспечивает дополнительную положительную плавучесть конструкции.

Штанга 2 нижним концом шарнирно соединена с кронштейном крепления штанги 6 приваренного к стенке резервуара. Шарнирное соединение обеспечивает вращение несущей штанги 2, возникающее при изменении уровня нефти или нефтепродуктов, а также обеспечивает герметичное подвижное соединение размещенных на штанге 2 пробоотборных трубопроводов 1 с ответными патрубками гидравлического распределителя 8 через вваренный в стенку резервуара патрубок 3.

Штанга 2 верхним концом шарнирно соединена с поплавковыми элементами 7, обеспечивающими его положение у поверхности зеркала нефти или нефтепродуктов.

Поплавковые элементы 7 представляют собой герметичную оболочку, обладающую положительной плавучестью, оснащенную комплектом пригрузов для корректировки плавучести поплавка, в зависимости от плотности нефти или нефтепродуктов в резервуаре.

Для снижения усилий, возникающих от воздействия на несущую штангу 2 потоков нефти или нефтепродуктов при наполнении/опорожнении резервуара и при сейсмических воздействиях, несущая штанга 2 дополнительно закреплена к стенкам резервуара расчалками (на фиг. не показаны), усилие натяжения которых регулируется натяжными устройствами (на фиг. не показаны).

К вваренному в стенку резервуара патрубку 3 закреплен автоматизированный узел отбора проб 4 (фиг. 2) состоящий из защитного кожуха с теплоизоляцией 11, внутри которого размещен гидравлический распределитель 8, насосный агрегат 10, накопительная емкость 16. На внешней стороне автоматизированного узла отбора проб 4 размещен опорный столик 13, наливное устройство 12, заливная горловина 18.

Шкаф системы управления 14 установлен на стойке, закрепленной на гидравлическом распределителе 8 и защищен от внешних воздействий защитным кожухом.

Защитный кожух 11 представляет собой каркас, закрепленный на гидравлическом распределителе 8, и закрытый по периметру теплоизоляционными сэндвич-панелями, при этом не менее чем с трех сторон панели выполнены открывными, оснащен системой обогрева 15, настроенной на поддержание положительной температуры во внутреннем пространстве.

От внешних воздействий наливное устройство 12, заливная горловина 18 и панель для ввода команд и вывода данных шкафа системы управления 14 защищены внешней дверью 20. Дверь оснащена замком и проушиной для пломбировки, а также устройством, фиксирующим ее в открытом положении.

Гидравлический распределитель 8 предназначен для изменения направления, пуска или остановки потока нефти или нефтепродуктов в гидравлической линии идущей от точки отбора проб каждого пробоотборного трубопровода до патрубка всасывания насосного агрегата 10, а также в гидравлической линии идущей от заливной горловины 18 до патрубка всасывания насосного агрегата 10.

Гидравлический распределитель 8 состоит из:

- коллектора, состоящего из рукавов и тройников, соединяющего через приводную запорную арматуру 9, пробоотборные трубопроводы 1, выходящие из резервуара, а также накопительную емкость 16, с патрубком всасывания насосного агрегата 10 и рукавом, оснащенным запорной арматурой с ручным приводом 19 для отбора пробы под действием статического давления столба нефти или нефтепродуктов в резервуаре (без использования средств механизации);

- плиты, на которой закреплен коллектор, выполняющей функции ответной фланцевой заглушки для фланца патрубка вваренного в резервуар 3, и содержащей вваренные патрубки, не менее двух из которых (при увеличении числа пробоотборных трубопроводов количество патрубков соответственно также увеличивается), соединены с пробоотборными трубопроводами 1 и предназначены для вывода нефти или нефтепродуктов из резервуара в коллектор, и один - для ввода нефти или нефтепродуктов от напорного патрубка насосного агрегата 10 в резервуар, при этом упомянутые патрубки оснащены запорной арматурой с ручным приводом 19, предназначенной для их перекрытия на время выполнения сервисных операций без освобождения резервуара от нефти или нефтепродуктов и для отбора пробы под действием статического давления столба нефти или нефтепродуктов в резервуаре;

- приводной запорной арматуры 9, с дублирующим ручным приводом, предназначенной для пуска или останова потока нефти или нефтепродуктов в гидравлической линии, в зависимости от наличия или отсутствия внешнего воздействия.

Перемещение нефти или нефтепродуктов в гидравлических линиях автоматизированного узла отбора проб 4 осуществляется посредством насосного агрегата 10, всасывающий патрубок которого подключен к упомянутому коллектору, а напорный соединен через тройник (на фигуре не показан) и приводную запорную арматуру 9 с наливным устройством 12, расположенным с внешней стороны защитного кожуха, и патрубком для впуска в резервуар, и содержит обратный клапан, предотвращающий движение нефти и нефтепродукта в напорный патрубок насосного агрегата 10 из резервуара.

Заливная горловина 18 расположена на внешней стороне защитного кожуха 1, предназначена для приема невостребованных проб нефти или нефтепродуктов обратно в резервуар и соединена рукавом с накопительной емкостью 16, оснащенной сигнализатором уровня 17, подключенной через приводную арматуру 9 к коллектору гидравлического распределителя 8 и содержащую обратный клапан, предотвращающий движение нефти или нефтепродукта в нее из коллектора.

Наливное устройство 12 расположено на внешней стороне защитного кожуха 11 и позволяет осуществлять налив отбираемых проб нефти или нефтепродукта в тару, размещаемую на опорном столике 13, оснащенным регулировкой положения по высоте и углу наклона, при этом штуцер наливного устройства 12 имеет ход в осевом направлении и подпружиненный упорный буртик. При наполнении тары штуцер входит в заливную горловину и поджимает буртиком тару к опорному столику 13, исключая ее опрокидывание. Отверстия в штуцере наливного устройства 12 выполнены в радиальном направлении, что исключает налив легковоспламеняющихся жидкостей падающей струей.

Шкаф системы управления 14 является частью системы локальной автоматизации и содержит программируемый логический контроллер, панель для ввода команд и вывода данных, силовые и коммутационные устройства необходимые для работы подключенного оборудования, предназначен для:

- организации управления работой приводной запорной арматуры 9 и насосного агрегата 10 по заданному алгоритму при отборе пробы нефти или нефтепродуктов;

- организации управления работой приводной запорной арматуры 9 и насосного агрегата 10 по заданному алгоритму при закачке нефти или нефтепродуктов как по команде оператора, так и при получении сигнала от сигнализатора уровня 17 накопительной емкости 16;

- опроса и получения сигнала с датчиков состояния запорной арматуры, насосного агрегата 10, сигнализатора уровня 17, термодатчика внутри защитного кожуха 11, вывода световой и/или звуковой сигнализации, индикации неисправного оборудования, с последующим переводом оборудования в безопасное состояние при авариных ситуациях;

- поддержание внутри защитного кожуха 11 и шкафа системы управления 14 положительной температуры;

- подвода и распределения энергии к указанным компонентам, а также их защиты;

- вывода информации с датчиков о требуемых физико-механических характеристиках пробы, например, температуры, плотности, вязкости и т.д.;

- тестирования работы приводной запорной арматуры 9, насосного агрегата 10, сигнализатора уровня 17, до отбора пробы и вывода световой и/или звуковой сигнализации при аварийных ситуациях, индикации неисправного оборудования.

В основу программы логики отбора проб заложен следующий принцип: при открытой запорной арматуре на одной из гидравлических линий соединяющих пробоотборные трубопроводы 1 и наливное устройство 12, и работающем насосном агрегате 10, объем отбираемой пробы с различных уровней обеспечивается временем открытия запорной арматуры установленной перед наливным устройством 12, объем промывки магистралей - временем открытия запорной арматуры установленной перед патрубком ввода в резервуар. Исходя из расходной характеристики насосного агрегата 10, объема перекачиваемой нефти или нефтепродукта в единицу времени, в программу логики закладывается время, в течение которого указанная запорная арматура должна быть открыта для обеспечения прокачивания через них требуемого объема. Либо время открытия арматуры может определяться сигналом с расходомера о прокачке требуемого объема нефти или нефтепродукта.

Работа пробоотборника осуществляется следующим образом:

- в начальном состоянии вся приводная запорная арматура 9 закрыта, насосный агрегат 10 выключен;

- запускается промывка пробоотборного трубопровода 1 с выбранного слоя по высоте столба нефти или нефтепродукта в резервуаре: открывается приводная запорная арматура 9 на гидравлической линии соединяющей пробоотборный трубопровод 1 с патрубком ввода нефти или нефтепродукта в резервуар (одна - на входе пробоотборного трубопровода 1 в гидравлический распределитель и вторая - перед патрубком вывода нефти или нефтепродукта в резервуар), включается насосный агрегат 10;

- по истечении заданного времени (или сигнала с расходомера) на промывку гидравлической линии закрывается запорная арматура, установленная перед патрубком вывода нефти или нефтепродукта в резервуар и, одновременно, открывается запорная арматура, установленная перед наливным устройством 12;

- по истечении заданного времени на отбор пробы (или сигнала с расходомера), вся приводная запорная арматура 9 закрывается, насосный агрегат 10 останавливается.

В соответствии с описанной методикой автоматизированный узел отбора проб 4 выполняет отбор:

- отдельных точечных проб нефти или нефтепродуктов с различных слоев по высоте столба нефти или нефтепродуктов в резервуаре (верхнего, среднего и нижнего - при наличии трех пробоотборных трубопроводов 1 соответственно) в зависимости от количества пробоотборных трубопроводов 1 установленных на штанге 2;

- объединенной пробы, получаемой, в зависимости от уровня взлива нефти или нефтепродукта в резервуаре, последовательным отбором в тару точечных проб в соотношениях: 1:3:1 со слоев, расположенных у поверхности столба нефти или нефтепродукта в резервуаре, у днища резервуара и посередине столба нефти или нефтепродукта в резервуаре соответственно (при наличии трех пробоотборных трубопроводов 1) при уровне взлива более 2000 мм, и 1:1 со слоев, расположенных у поверхности столба нефти или нефтепродукта в резервуаре и у днища резервуара при уровне взлива 1000 до 2000 мм (пропорции смешения варьируются в любом диапазоне).

При наличии сигнала от сигнализатора уровня 17 о наличии нефти или нефтепродуктов в накопительной емкости 16 после отбора пробы автоматически, либо по команде оператора в любой момент времени, производится откачка нефти или нефтепродукта из накопительной емкости 16: открывается приводная запорная арматура 9 на гидравлической линии соединяющей накопительную емкость 16 с коллектором гидравлического распределителя 8 и перед патрубком вывода жидкости в резервуар, включается насосный агрегат 10, при пропадании сигнала с сигнализатора уровня 17 запорная арматура закрывается, насосный агрегат 10 выключается.

Выполнение заявленного стационарного секционного пробоотборника для нефти и нефтепродуктов, как указано выше, позволит обеспечить точность и качество показателей проб нефти и нефтепродуктов за счет отбора точечных проб и возможности их дальнейшего смешения с получением объединенной пробы, при различных уровнях взлива нефти или нефтепродуктов в резервуаре.

Изобретение относится к стационарным автоматизированным устройствам для отбора проб нефтепродуктов и нефти из резервуаров. Раскрыт стационарный секционный пробоотборник для нефти и нефтепродуктов, содержащий установленную внутри резервуара подвижную несущую штангу с шарнирными узлами, нижний из которых прикреплен к стенке резервуара, а верхний прикреплен к поплавку, пробоотборный трубопровод, закрепленный к резервуару, открытый конец которого заканчивается вблизи его днища, наливное устройство, при этом на несущей штанге закреплено не менее одного пробоотборного трубопровода, открытый конец которого заканчивается на слое нефти или нефтепродукта, свойства которого необходимо установить, кроме того, пробоотборник содержит шкаф системы управления, автоматизированный узел отбора проб, внутри которого размещены гидравлический распределитель, насосный агрегат и накопительная емкость, а на внешней стороне корпуса автоматизированного узла отбора проб размещен опорный столик, наливное устройство и заливная горловина. Изобретение позволяет достигнуть точности и качества показателей проб нефти или нефтепродуктов при отборе точечных проб, а также обеспечивает получение объединенной пробы смешением точечных проб в заданных пропорциях. 11 з.п. ф-лы, 2 ил.

1. Стационарный секционный пробоотборник для нефти и нефтепродуктов, содержащий установленную внутри резервуара подвижную несущую штангу с шарнирными узлами, нижний из которых прикреплен к стенке резервуара, а верхний - к поплавку, пробоотборный трубопровод, закрепленный к резервуару, открытый конец которого заканчивается вблизи его днища, наливное устройство, отличающийся тем, что на несущей штанге закреплено не менее одного пробоотборного трубопровода, открытый конец которого заканчивается на слое нефти или нефтепродуктов, свойства которого необходимо установить, при этом содержит расположенный снаружи резервуара автоматизированный узел отбора пробы, герметично соединенный с ним посредством вваренного в его стенку патрубка и выполненный с возможностью отбора точечных проб не менее чем с двух слоев по высоте столба нефти или нефтепродукта в резервуаре и получения их смешением объединенной пробы и предварительной промывки пробоотборных трубопроводов, при этом автоматизированный узел отбора проб содержит защитный кожух, внутри которого установлен гидравлический распределитель, состоящий из плиты, герметично соединенной с упомянутым вварным патрубком в стенке резервуара и оснащенной сквозными патрубками, проходящими внутри него, при этом по меньшей мере два из которых соединены с пробоотборными трубопроводами и предназначены для вывода нефти или нефтепродукта не менее чем с двух слоев по высоте столба нефти или нефтепродукта в резервуаре и один - для впуска в резервуар невостребованной пробы нефти или нефтепродуктов, при этом патрубки плиты оснащены запорной арматурой с ручным приводом для отбора пробы под действием статического давления столба нефти или нефтепродуктов в резервуаре, коллектора, состоящего из рукавов и тройников, соединяющего упомянутые патрубки вывода нефти или нефтепродукта из резервуара через приводную запорную арматуру и накопительную емкость с патрубком всасывания насосного агрегата, рукава, соединенного с упомянутым коллектором и оснащенного запорной арматурой с ручным приводом для отбора пробы под действием статического давления столба нефти или нефтепродуктов в резервуаре, при этом накопительная емкость содержит обратный клапан, предотвращающий движение нефти или нефтепродукта в нее из коллектора, и соединена рукавом с заливной горловиной, расположенной с внешней стороны защитного кожуха, при этом напорный патрубок насосного агрегата соединен через приводную запорную арматуру с упомянутым патрубком для впуска в резервуар и наливным устройством, расположенным с внешней стороны защитного кожуха, и содержит обратный клапан, предотвращающий движение нефти или нефтепродукта в него из резервуара, кроме того, на внешней стороне защитного кожуха установлен кронштейн с откидным столиком для размещения тары для отбора и смешения проб, выполненный с возможностью перестановки в вертикальном направлении и регулировки угла наклона, причем пробоотборник снабжен шкафом системы управления, установленным на опорной стойке в защитном кожухе, закрепленной к автоматизированному узлу отбора проб, кроме того, каждый пробоотборный трубопровод на открытых концах оснащен фильтрующим наконечником.

2. Пробоотборник по п. 1, отличающийся тем, что заливная горловина оснащена съемным сетчатым фильтрующим элементом.

3. Пробоотборник по п. 1, отличающийся тем, что защитный кожух автоматизированного узла отбора проб представляет собой каркас, закрепленный на гидравлическом распределителе и закрытый по периметру теплоизоляционными сэндвич-панелями, при этом как минимум с трех сторон панели выполнены открывными.

4. Пробоотборник по п. 1, отличающийся тем, что защитный кожух оснащен системой обогрева, настроенной на поддержание положительной температуры внутри кожуха.

5. Пробоотборник по п. 1, отличающийся тем, что защитный кожух оборудован внешней дверью, запираемой на замок, и имеет возможность пломбирования.

6. Пробоотборник по п. 1, отличающийся тем, что шкаф системы управления является частью системы локальной автоматизации и включает силовые и коммутационные устройства, обеспечивающие работу подключенного оборудования, программируемый логический котроллер, взаимодействующий посредством управляющей программы с подключенными датчиками и контрольно-измерительными приборами для настройки/отображения параметров отбора пробы, для управления подключенным оборудованием.

7. Пробоотборник по п. 1, отличающийся тем, что шкаф системы управления содержит программируемый логический котроллер, который оснащен выделенной управляющей программой, позволяющей в процессе отбора пробы посредством взаимодействия с подключенными датчиками выявить неисправность оборудования или критическое превышение давления в трубопроводах и предупредить персонал соответствующим сигналом и/или остановить процесс.

8. Пробоотборник по п. 1, отличающийся тем, что шкаф системы управления оснащен панелью для ввода команд и вывода данных.

9. Пробоотборник по п. 1, отличающийся тем, что несущая штанга выполнена сборной из герметичных полых секций, обладающих положительной плавучестью, а поплавковые элементы, поддерживающие ее плавучесть, имеют возможность регулировки массы в зависимости от плотности среды.

10. Пробоотборник по п. 1, отличающийся тем, несущая штанга дополнительно прикреплена к стенке резервуара расчалками.

11. Пробоотборник по п. 1, отличающийся тем, что наливное устройство содержит штуцер с возможностью хода в осевом направлении и подпружиненный упорный буртик, при этом штуцер выполнен с отверстиями в радиальном направлении.

12. Пробоотборник по п. 1, отличающийся тем, что автоматизированный узел отбора пробы оборудован датчиками и контрольно-измерительными приборами для определения необходимых свойств пробы.
