СПОСОБ ВОЗВЕДЕНИЯ МАЛОЭТАЖНЫХ ДОМОВ И СООРУЖЕНИЙ Российский патент 2025 года по МПК E04B2/84

Изобретение относится к строительству, а именно к возведению малоэтажных домов и сооружений.

В качестве наиболее близкого аналога принят патент РФ № 20324 U1 (27.10.2001), описывающий конструкцию здания каркасно-монолитного типа, содержащую несущий каркас из металлического профиля, с двусторонней обшивкой-опалубкой, заполненной пенобетоном.

Недостатком аналога является применение металлического профиля - сложность и дороговизна его изготовления в фабричных условиях, а также сложность стыковки профилей в единый каркас, требующих высокой точности изготовления и высокой квалификации монтажников. Коррозионная защита профиля добавляет стоимость строительства.

Задачей патентуемого решения является устранение вышеперечисленных недостатков.

Поставленная задача решена тем, что вертикальные и горизонтальные стойки выполнены не из гнутого металлического профиля, а из комбинированных железобетонных балок-стоек (фиг. 2), выполненных из двух стоек из пескобетона, объединенных между собой арматурным каркасом, которые сами по себе несут большую нагрузку, что позволяет снизить плотность и толщину пенобетонного наполнителя.

Армирование стекловолоконной сеткой и оштукатуривание поверхности после снятия опалубки делает стену или плиту, заполненную непрочным, но энергоэффективным пенобетоном более прочной и способной выдерживать большие нагрузки при небольшой толщине. Защитить арматурные перемычки балок-стоек от коррозии гораздо проще (из-за малой поверхности), чем каркас из металлического профиля.

Технический результат патентуемого решения состоит в сокращении сроков строительства и общего веса сооружения, то есть в передаче нагрузки на грунт, по сравнению со строительством сооружений из кирпича, обеспечении надежности сооружения и улучшении его теплотехнических показателей, снижении материалоемкости и трудоемкости возведения за счет того, что сооружение возводят из готовых балок-стоек.

Заявленный технический результат достигается за счет способа строительства малоэтажных домов и сооружений, заключающегося в проведении следующих операций.

Возводят ленточный фундамент, внутреннюю часть которого заполняют грунтом, образованным при копке песчано-гравийной подушки.

Уплотняют грунт до уровня фундамента и покрывают его гидроизоляционным материалом. Устанавливают в два ряда П-образный металлический профиль по всему периметру возводимых стен, который служит для опорной фиксации балок-стоек. Производят монтаж каркаса из железобетонных балок-стоек. Все элементы каркаса скрепляют продольной арматурой.

В смонтированный каркас устанавливают окна и двери и монтируют инженерные коммуникации. Монтируют съемную опалубку по внешнему периметру дома (фиг. 1).

В качестве опалубки могут применяться листы фанеры, ОС, СМЛ и другие материалы, особой прочности не требуется, поскольку пенобетон обладает низкой удельной плотностью, а соединение с каркасом усиливает жесткость опалубки.

Вдоль стен опалубки располагают стекловолоконную армирующую сетку.

Заливают опалубку пенобетоном до уровня пола первого этажа. После застывания пенобетона монтируют съемную опалубку по внутреннему периметру дома.

Производится послойное бетонирование пенобетоном с передвижением опалубки. При достижении заливки уровня перекрытия, монтируют горизонтальную опалубку с установкой подпорок при необходимости. Монтаж кровли может производиться по такой же технологии. Кровля может быть плоская, скатная или изогнутая (арочная) (последняя наиболее рациональна).

После застывания пенобетона производится оштукатуривание поверхностей, что усиливает прочность всех конструкций. Дальнейшая отделка состоит в укладке мягкой кровли и окраске стен, и монтаже напольного покрытия, электрического и сантехнического оборудования.

Железобетонные балки-стойки могут производиться как на стройплощадке, так и в заводских и гаражных условиях. При их производстве возможен монтаж закладных деталей, позволяющий ускорить и упростить сборку.

Пенобетон может производиться по баротехнологии, позволяющей доставлять готовую смесь на высоту до 9 м. Рецептура пенобетона может меняться в процессе строительства в зависимости от целей (прочность или теплоизоляция).

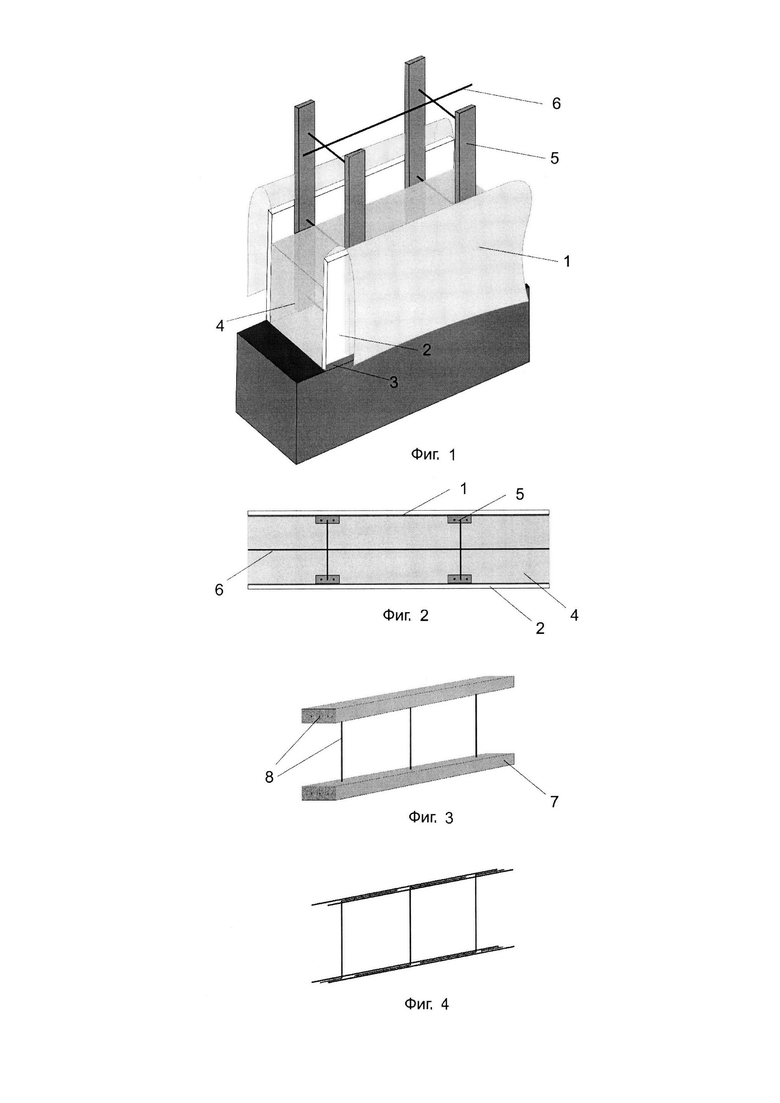

На фиг. 1 изображена стена в сборе, номерами указаны следующие позиции:

1 - стекловолоконная армирующая сетка;

2 - съемная опалубка (ОСБ-лист или др.);

3 - П-образный профиль;

4 - пенобетон;

5 - железобетонная балка-стойка;

6 - продольная арматура.

На фиг. 2 изображена стена, вид сверху. Номерами указаны позиции как на фиг. 1.

На фиг. 3 изображена балка-стойка в сборе, номерами указаны следующие позиции:

7 - пескобетон;

8 - арматура.

На фиг. 4 изображено армирование балки-стойки.

Изобретение относится к строительству, а именно к возведению малоэтажных домов и сооружений. Способ возведения малоэтажного дома или сооружения заключается в том, что на ленточный фундамент укладывают в два ряда П-образный металлический профиль по всему периметру возводимых стен. В указанные ряды из П-образного профиля монтируют железобетонные балки-стойки с образованием каркаса. Каждая балка-стойка выполнена в виде двух стоек из пескобетона, объединенных между собой арматурным каркасом. Все балки-стойки полученного каркаса скрепляют продольной арматурой, а в образованный каркас устанавливают окна и двери и монтируют инженерные коммуникации. После чего производят монтаж съемной опалубки по внешнему периметру дома и вдоль стен опалубки располагают стекловолоконную армирующую сетку. Заливают пространство, образованное съемной опалубкой, пенобетоном до уровня пола первого этажа, а после застывания пенобетона монтируют съемную опалубку по внутреннему периметру дома, производят послойное бетонирование пенобетоном с передвижением опалубки. При достижении заливки пенобетоном уровня перекрытия следующего этажа монтируют каркас перекрытия, в котором балки-стойки выполняют роль горизонтальных балок, после чего монтируют горизонтальную опалубку с установкой подпорок при необходимости. Заливают кровлю по такой же технологии, а после застывания пенобетона производят оштукатуривание поверхностей. Изобретение позволяет снизить стоимость и сроки строительства. 4 ил.

Способ возведения малоэтажного дома или сооружения, заключающийся в том, что на ленточный фундамент укладывают в два ряда П-образный металлический профиль по всему периметру возводимых стен, в указанные ряды из П-образного профиля монтируют железобетонные балки-стойки с образованием каркаса, причем каждая балка-стойка выполнена в виде двух стоек из пескобетона, объединенных между собой арматурным каркасом, все балки-стойки полученного каркаса скрепляют продольной арматурой, в образованный каркас устанавливают окна и двери и монтируют инженерные коммуникации, после чего производят монтаж съемной опалубки по внешнему периметру дома, и вдоль стен опалубки располагают стекловолоконную армирующую сетку, заливают пространство, образованное съемной опалубкой, пенобетоном до уровня пола первого этажа, после застывания пенобетона монтируют съемную опалубку по внутреннему периметру дома, производят послойное бетонирование пенобетоном с передвижением опалубки, при достижении заливки пенобетоном уровня перекрытия следующего этажа монтируют каркас перекрытия, в котором балки-стойки выполняют роль горизонтальных балок, после чего монтируют горизонтальную опалубку с установкой подпорок при необходимости, заливают кровлю по такой же технологии, после застывания пенобетона производят оштукатуривание поверхностей.
