Уплотнение штока механическое Российский патент 2025 года по МПК F16J15/56

Изобретение относится к уплотнительной технике, с частности к механическим уплотнениям, предназначенным для установки на гидравлические пневматические машины и устройства, рабочие органы которых совершают возвратно-поступательное движение, и может быть использовано в нефтегазодобывающей отрасли, а также в различных отраслях машиностроения.

Известно механическое уплотнение вала, или штока, или цилиндра содержащее уплотнительные кольца, притертые друг к другу по торцам и поджатые к уплотняемым поверхностям упругой обоймой в противоположных направлениях, причём на наружной или внутренней поверхности упругой обоймы выполнены эксцентрично расположенные бурты или соответственно эксцентрично расположенные расточки, а уплотнительные кольца выполнены с концентричными цилиндрическими поверхностями и расположены на упомянутых буртах или в расточках (патент RU № 2037077, МПК F16J 15/26, опубл. 09.06.1995).

Недостатками известного устройства являются то, что износ уплотнительных колец, выполненных с концентричными цилиндрическими поверхностями, происходит в определённых секторах, контактирующих с поверхностью уплотняемого элемента (вала, штока или цилиндра), кроме того, изготовление пресс-форм для упругой обоймы с эксцентричными буртами или соответственно эксцентричными расточками относительно сложно.

Технической задачей настоящего изобретения является создание уплотнения механического, которое обеспечит надёжное уплотнение вала, штока или цилиндра с возможностью компенсации износа трущихся поверхностей без увеличения утечек, повышение срока службы уплотнения.

Техническая задача решается уплотнением штока механическим, содержащим уплотнительные кольца, притёртые друг к другу по торцам и поджатые к уплотняемой поверхности упругой обоймой.

Новым является то, что уплотнительные кольца выполнены с радиальными разрезами, причём радиальные разрезы рядом расположенных уплотнительных колец диаметрально противоположны, при этом поперечные сечения уплотнительных колец имеют Т-образную форму, а к уплотняемой поверхности уплотнительные кольца обращены широкой частью, а во впадинах между кольцевыми рёбрами рядом расположенных уплотнительных колец размещены эластомерные кольца до уровня высоты кольцевых рёбер, причём комплект уплотнительных и эластомерных колец охватывается упругой эластомерной обоймой, концы которой заделаны между концевыми оправками и перфорированным корпусом охватывающим упругую эластомерную обойму.

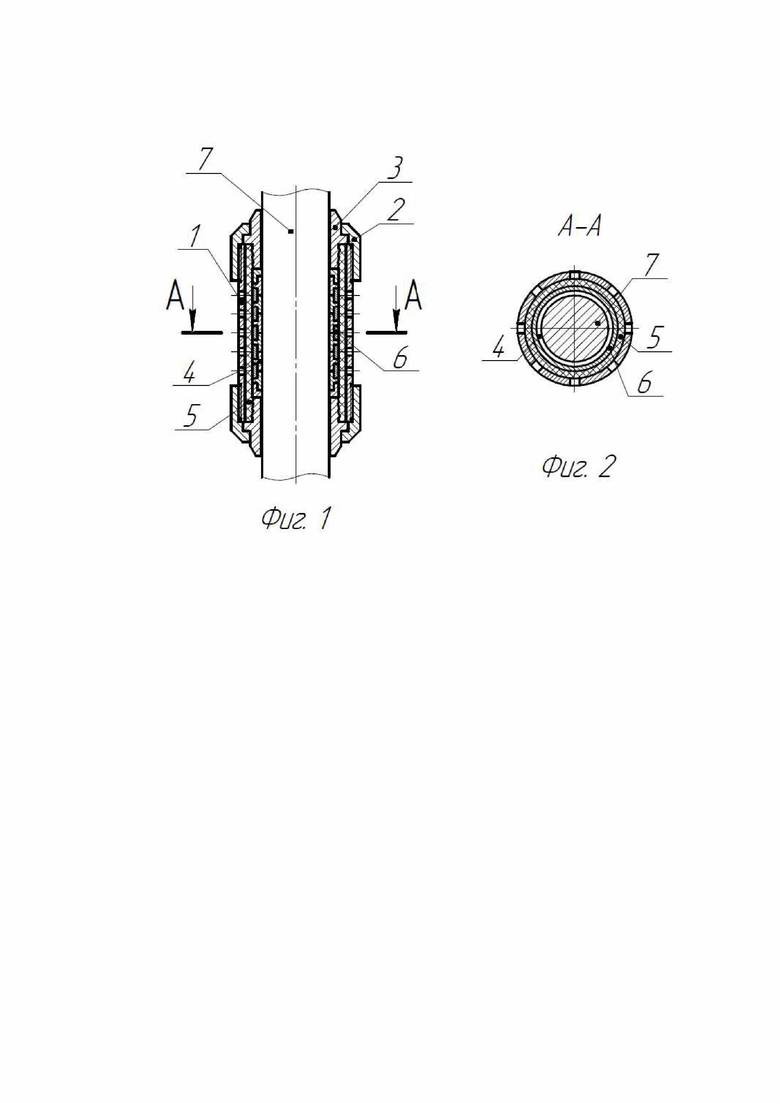

На фиг. 1 представлен продольный разрез механического уплотнения.

На фиг. 2 - сечение А-А.

Механическое уплотнение штока содержит корпус 1 перфорированный, гайку 2, концевую оправку 3, комплект разрезных комбинированных колец 4, упругую эластомерную обойму 5, комплект эластомерных колец 6. Сборка уплотнения механического охватывает уплотняемый шток (вал) 7, совершающий возвратно-поступательное движение.

Уплотнение штока механическое работает следующим образом.

Сборка уплотнения механического монтируется на выходе (выкидной линии) из скважины (на фиг. 1-2 не показана), то есть между полостями высокого и низкого давления. Комплект разрезных комбинированных колец 4, охватывают уплотняемый шток 7, при этом поперечное сечение этих колец имеет форму буквы Т, а к уплотняемой поверхности штока 7 разрезные комбинированные кольца 4 обращены широкой частью. На внешней поверхности колец 4 между кольцевыми рёбрами установлены эластомерные кольца 6 до уровня высоты кольцевых рёбер. Поверх комплектов разрезных комбинированных и эластомерных колец 4, 6 установлена упругая эластомерная обойма 5, концы которой закреплены в концевых элементах, состоящих из оправки 3 и гайки 2. Таким образом внешнее высокое давление через перфорированный корпус 1 воздействует на внешнюю поверхность упругой эластомерной обоймы 5, а внутренняя поверхность упругой эластомерной обоймы 5 оказывает воздействие на отдельные элементы комплектов эластомерных и комбинированных разрезных колец 6, 4, при этом поперечные разрезы колец позволяют компенсировать износ трущихся поверхностей разрезных комбинированных колец 4, что в итоге обеспечивает сохранение зазоров между ними на минимальном уровне, а значит утечки остаются в приемлемых значениях.

Предлагаемое механическое уплотнение штока отличается большей технологичностью, относительной простотой, надёжностью.

Изобретение относится к уплотнительной технике, в частности к механическим уплотнениям, предназначенным для установки на гидравлические пневматические машины и устройства, рабочие органы которых совершают возвратно-поступательное движение, и может быть использовано в нефтегазодобывающей отрасли, а также в различных отраслях машиностроения. Уплотнение штока механическое, содержащее уплотнительные кольца, притёртые друг к другу по торцам и поджатые к уплотняемой поверхности упругой обоймой, отличающееся тем, что уплотнительные кольца выполнены с радиальными разрезами, причём радиальные разрезы рядом расположенных уплотнительных колец диаметрально противоположны. Поперечные сечения уплотнительных колец имеют Т-образную форму, к уплотняемой поверхности уплотнительные кольца обращены широкой частью, а во впадинах между кольцевыми рёбрами рядом расположенных уплотнительных колец размещены эластомерные кольца до уровня высоты кольцевых рёбер, причём комплект уплотнительных и эластомерных колец охватывается упругой эластомерной обоймой, концы которой заделаны между концевыми оправками и перфорированным корпусом, охватывающим упругую эластомерную обойму. Изобретение отличается большей технологичностью, относительной простотой, надёжностью. 2 ил.

Уплотнение штока механическое, содержащее уплотнительные кольца, притёртые друг к другу по торцам и поджатые к уплотняемой поверхности упругой обоймой, отличающееся тем, что уплотнительные кольца выполнены с радиальными разрезами, причём радиальные разрезы рядом расположенных уплотнительных колец диаметрально противоположны, при этом поперечные сечения уплотнительных колец имеют Т-образную форму, к уплотняемой поверхности уплотнительные кольца обращены широкой частью, а во впадинах между кольцевыми рёбрами рядом расположенных уплотнительных колец размещены эластомерные кольца до уровня высоты кольцевых рёбер, причём комплект уплотнительных и эластомерных колец охватывается упругой эластомерной обоймой, концы которой заделаны между концевыми оправками и перфорированным корпусом, охватывающим упругую эластомерную обойму.
