МЕДИЦИНСКАЯ ТРУБКА И СИСТЕМА ОПРЕДЕЛЕНИЯ ПОЛОЖЕНИЯ МЕДИЦИНСКОЙ ТРУБКИ Российский патент 2025 года по МПК A61M25/00 A61J15/00

Область техники, к которой относится настоящее изобретение

[0001] Настоящее раскрытие относится к медицинской трубке и системе определения положения медицинской трубки.

Предшествующий уровень техники настоящего изобретения

[0002] С помощью методики, называемой кормлением через назогастральный зонд, питательное вещество и/или его аналог подают непосредственно в желудок пациента, у которого есть трудности с пероральным приемом питательного вещества и/или его аналога. В частности, через носовую полость пациента вводят медицинскую трубку, а ее дистальный концевая часть достигает желудка через пищевод. Затем питательное вещество и/или его аналог вводят из проксимальной концевой части медицинской трубки, расположенной снаружи тела.

[0003] В этой области известен способ обнаружения того, что дистальная концевая часть медицинской трубки достигла желудка через пищевод.

[0004] Например, в патентном документе 1 описано катетерное устройство, включающее в себя катетер, вводимый в тело, компонент источника света, включающий в себя лазерный диод для излучения видимого красного света, и волокно для направления видимого красного света, излучаемого компонентом источника света, в дистальную концевую часть катетера. При такой конфигурации, когда катетер вводят в желудок пациента, свет, излучаемый вблизи дистальной концевой части катетера, можно визуально распознавать снаружи тела, что позволяет снаружи тела определить положение дистальной концевой части катетера.

[Список ссылок]

[Патентная литература]

[0005] [PTL 1] Публикация заявки на патент Японии №2016-087091.

Краткое раскрытие настоящего изобретения

[Техническая задача]

[0006] Однако в катетерном устройстве, описанном в патентном документе 1, может быть трудно снаружи тела визуально распознать свет, излучаемый дистальным концом волокна. В частности, когда дистальный конец волокна в желудке пациента не ориентирован по направлению к брюшной стороне пациента, трудно снаружи тела визуально распознать свет. Кроме того, им трудно управлять, чтобы ориентировать дистальный конец волокна в желудке по направлению к брюшной стороне пациента.

[0007] Настоящее изобретение направлено на создание такой медицинской трубки, в которой положение ее дистальной концевой части можно легко обнаружить снаружи тела пациента, независимо от ориентации дистальной концевой части в теле.

[Решение задачи]

[0008] Аспектом изобретения для достижения цели, описанной выше, является медицинская трубка, содержащая: основную часть корпуса, имеющую трубчатую форму; по меньшей мере одно отверстие, выполненное в боковой поверхности основной части корпуса; и светопропускающую часть, образованную на одном конце основной части корпуса, при этом светопропускающая часть имеет форму поверхности полусферы, светопропускающая часть выполнена с возможностью излучения света от источника света. Другие особенности настоящего раскрытия станут очевидными из описания в настоящем документе и прилагаемых фигур, описанных ниже.

[Преимущества изобретения]

[0009] Согласно настоящему раскрытию можно создать такую медицинскую трубку, в которой положение ее дистальной концевой части можно легко определить снаружи тела пациента, независимо от ориентации дистальной концевой части, введенной в тело.

Краткое описание фигур

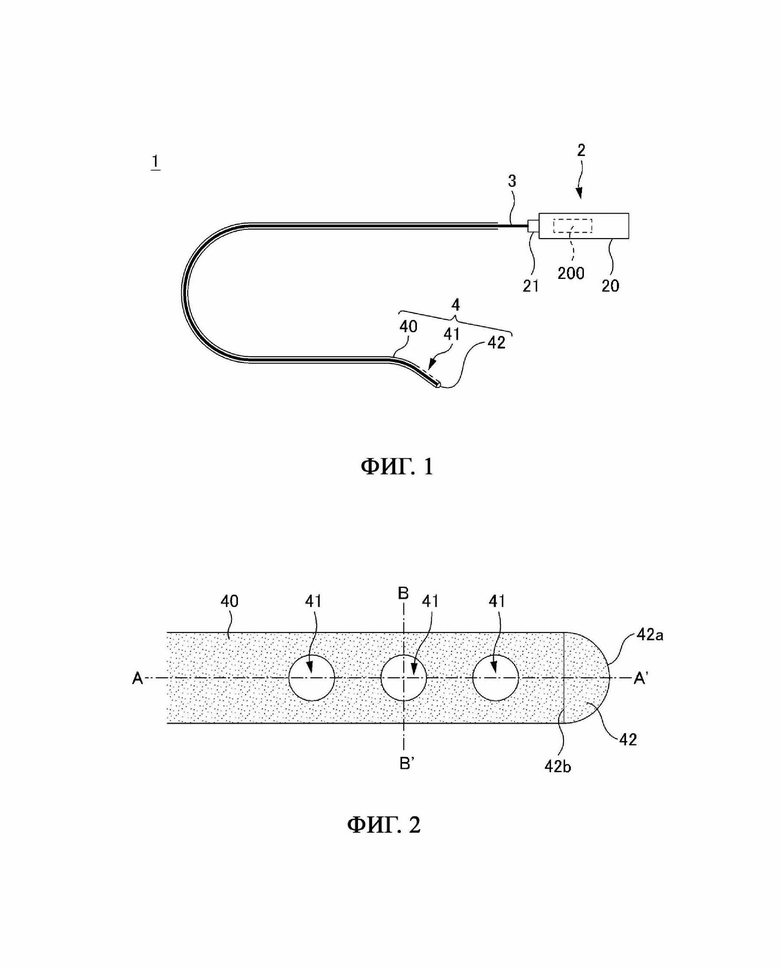

[0010] На фиг. 1 показана схема, иллюстрирующая общую конфигурацию системы определения положения медицинской трубки согласно первому варианту осуществления.

На фиг. 2 показана схема, иллюстрирующая конфигурацию медицинской трубки вблизи ее дистальной концевой части согласно первому варианту осуществления.

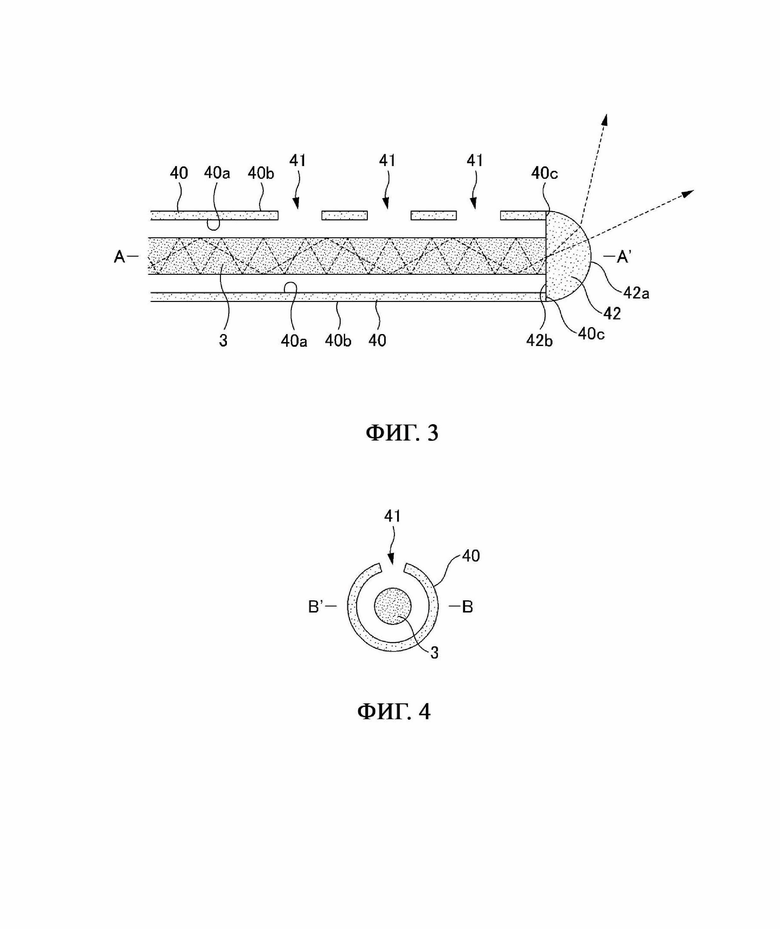

На фиг. 3 показана схема, иллюстрирующая конфигурацию медицинской трубки вблизи ее дистальной концевой части согласно первому варианту осуществления.

На фиг. 4 показана схема, иллюстрирующая конфигурацию медицинской трубки вблизи ее дистальной концевой части согласно первому варианту осуществления.

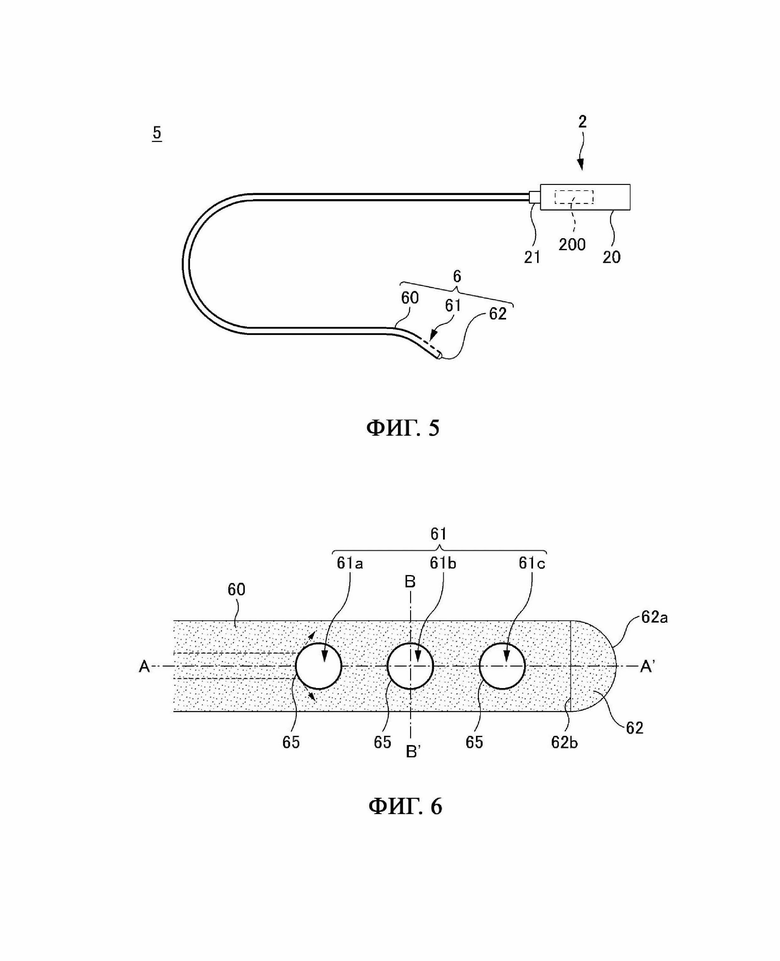

На фиг. 5 показана схема, иллюстрирующая общую конфигурацию системы определения положения медицинской трубки согласно второму варианту осуществления.

На фиг. 6 показана схема, иллюстрирующая конфигурацию медицинской трубки вблизи ее дистальной концевой части согласно второму варианту осуществления.

На фиг. 7 показана схема, иллюстрирующая конфигурацию медицинской трубки вблизи ее дистальной концевой части и проксимальной концевой части согласно второму варианту осуществления.

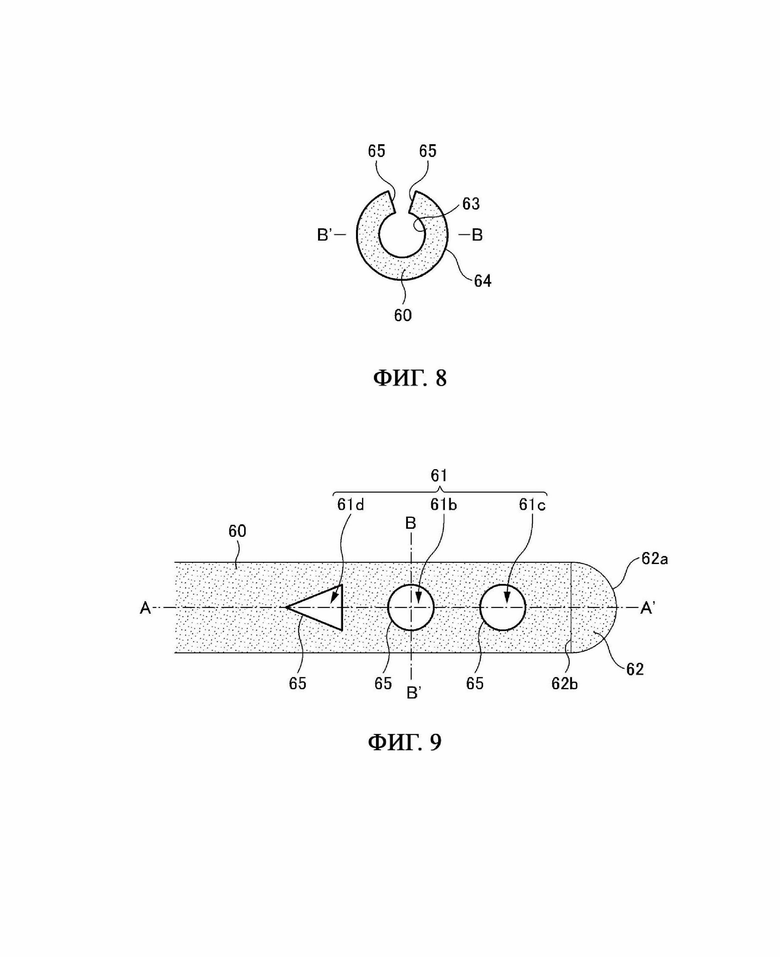

На фиг. 8 показана схема, иллюстрирующая конфигурацию медицинской трубки вблизи ее дистальной концевой части согласно второму варианту осуществления.

На фиг. 9 показана схема, иллюстрирующая конфигурацию медицинской трубки вблизи ее дистальной концевой части в примере модификации.

На фиг. 10 показана схема, иллюстрирующая конфигурацию медицинской трубки вблизи ее дистальной концевой части в примере модификации.

На фиг. 11 показана схема, иллюстрирующая конфигурацию медицинской трубки вблизи ее дистальной концевой части в примере модификации.

На фиг. 12 показана схема, иллюстрирующая конфигурацию медицинской трубки вблизи ее дистальной концевой части в примере модификации.

На фиг. 13 показана схема, иллюстрирующая конфигурацию медицинской трубки вблизи ее дистальной концевой части в примере модификации.

Подробное раскрытие настоящего изобретения

[0011] Первый вариант осуществления

Система обнаружения положения медицинской трубки

На фиг. 1 показана схема, иллюстрирующая общую конфигурацию системы 1 определения положения медицинской трубки в соответствии с вариантом осуществления настоящего изобретения. Система 1 определения положения медицинской трубки включает в себя устройство 2 источника света, световод 3 и медицинскую трубку 4.

[0012] [Устройство источника света]

Устройство 2 источника света подает свет в световод 3. Устройство 2 источника света включает в себя корпус 20 и светособирающую часть 21. Корпус 20 включает в себя источник 200 света внутри него. Источник 200 света генерирует проходящий через живой организм свет, имеющий длину волны. Светособирающая часть 21 включает в себя группу линз (не показано) для сбора света, генерируемого источником 200 света, и излучает собранный свет наружу. Одна концевая часть световода 3 соединена со светособирающей частью 21, и, таким образом, устройство 2 источника света способно подавать свет от источника 200 света в световод 3. Свет от источника 200 света используется для определения положения дистальной концевой части медицинской трубки 4.

[0013] [Световод]

Световод 3 представляет собой гибкий элемент большой длины. Световод 3 вставляют в медицинскую трубку 4, чтобы он направлял свет от источника 200 света. Свет, поступающий в одну концевую часть световода 3, распространяется внутри световода 3 и излучается из другой концевой части световода 3. В последующем описании в световоде 3 его концевая часть на стороне, на которую падает свет от источника 200 света, называется «проксимальной концевой частью (световода)», а его концевая часть на стороне, с которой излучается свет, называется «дистальной концевой частью (световода)».

[0014] Световод 3 представляет собой, например, оптическое волокно и включает в себя сердцевину и оболочку. Сердцевина обеспечивает прохождение через нее света от источника 200 света. Примеры материала сердцевины включают кварц, стекло, пластик и тому подобное. Оболочка заполняет внешнюю часть сердечника. Примеры материала оболочки включают кварц, стекло, пластик и тому подобное, и этот материал имеет показатель преломления меньше, чем показатель преломления сердцевины. Свет, поступающий в световод 3, распространяется через сердцевину, повторяя полное отражение на границе раздела между сердцевиной и оболочкой.

[0015] [Медицинская трубка]

На каждой из фиг. 2-4 показана схема, иллюстрирующая конфигурацию медицинской трубки 4 вблизи ее дистальной концевой части в соответствии с вариантом осуществления настоящего изобретения. На фиг. 2 показана увеличенная схема, иллюстрирующая область дистальной концевой части медицинской трубки 4. На фиг. 3 показан вид в поперечном сечении по линии А-А', показанной на фиг. 2. На фиг. 4 показано вид в поперечном сечении по линии ВВ', показанной на фиг. 2.

[0016] Медицинская трубка 4 представляет собой гибкий трубчатый корпус большой длины. Медицинская трубка 4 используется для методики кормления через назогастральный зонд. В медицинской трубке 4 ее концевая часть со стороны, с которой трубку вводят в тело пациента, называется «дистальной концевой частью (медицинской трубки)», а другая ее концевая часть называется «проксимальной концевой частью (медицинской трубки)».

[0017] Оператор вводит медицинскую трубку 4 через носовую полость или рот пациента и обеспечивает попадание дистальной концевой части медицинской трубки 4 в желудок через пищевод. Затем из проксимальной концевой части медицинской трубки 4, расположенной вне тела пациента вводят питательное вещество и/или его аналог. Это позволяет напрямую подавать питательные вещества и/или тому подобное в желудок пациента.

[0018] Как показано на фиг. 1, медицинская трубка 4 включает основную часть 40 корпуса, отверстие 41 и светопропускающую часть 42.

[0019] Основная часть 40 корпуса представляет собой трубчатый элемент. Полая часть основной части 40 корпуса имеет сообщение проксимальной концевой части с дистальной концевой частью основной части 40 корпуса. Проксимальная концевая часть основной части 40 корпуса представляет собой концевую часть на стороне, с которой должно поступать питательное вещество и/или его аналог. Дистальная концевая часть основной части 40 корпуса представляет собой концевую часть на стороне, на которой образована светопропускающая часть 42.

[0020] Основная часть 40 корпуса включает внутреннюю периферийную поверхность 40а, внешнюю периферийную поверхность 40b, торцевую поверхность на стороне проксимальной концевой части (не показано) и торцевую поверхность 40 с на стороне дистальной концевой части (фиг. 3).

[0021] Основная часть 40 корпуса позволяет вставлять световод 3 в его полую часть, при этом световод 3 выполнен с возможностью пропускания света от источника 200 света в светопропускающую часть 42 (фиг. 3, фиг. 4). Другими словами, диаметр полой части основной части 40 корпуса больше диаметра световода 3.

[0022] Основная часть 40 корпуса образована из материала, обладающего гибкостью. Конкретные примеры материала основной части 40 корпуса могут включать силикон, полипропилен, эластомер, фторуглеродную смолу и тому подобное.

[0023] Отверстие 41 образовано на боковой поверхности основной части 40 корпуса. Отверстие 41 представляет собой отверстие для введения в желудок пациента питательного вещества и/или его аналога, вводимого из проксимальной концевой части основной части корпуса. 40.

[0024] В данном случае, как показано на фиг. 2 и так далее, отверстие 41 образовано на боковой поверхности основной части 40 корпуса вблизи ее дистальной концевой части. Боковая поверхность вблизи дистальной концевой части представляет собой боковую поверхность, предназначенную для размещения в желудке в состоянии, в котором основную часть 40 корпуса вводят в тело пациента.

[0025] В варианте осуществления настоящего изобретения на боковой поверхности основной части 40 корпуса образованы три отверстия 41. Три отверстия 41 имеют круглую форму и одинаковый размер. Три отверстия 41 расположены в ряд в продольном направлении основной части 40 корпуса.

[0026] Следует заметить, что количество, форма, размер, расположение и тому подобное отверстий 41 не могут быть ограничены этим аспектом, если, например, по меньшей мере одно отверстие 41 образовано на боковой поверхности основной части 40 корпуса вблизи дистальной концевой части основной части 40 корпуса. Альтернативно, множество отверстий 41 могут иметь разные формы и/или размеры.

[0027] Светопропускающая часть 42 представляет собой элемент для излучения света от источника 200 света. Светопропускающая часть 42 образована на одном конце (дистальная концевая часть) основной части 40. Светопропускающая часть 42 имеет форму поверхности полусферы. В данном случае термин «поверхность полусфера» не ограничен поверхностью идеальной полусферы, но включает по существу поверхность полусферы, полученную путем деформации поверхности идеальной полусферы. В данном случае термин «поверхность по существу полусферы» указывает на форму, способную излучать свет от источника 200 света под углом излучения, почти равным углу излучения светопропускающей части 42, имеющей поверхность идеальной полусферы.

[0028] Светопропускающая часть 42 выполнена из светопроницаемого материала. Конкретные примеры материала светопропускающей части 42 могут включать силикон, полипропилен, эластомер, фторуглеродную смолу и тому подобное.

[0029] Светопропускающая часть 42 включает в себя изогнутую часть 42а и нижнюю часть 42b. Изогнутая часть 42а представляет собой полусферу на поверхности светопропускающей части 42. Нижняя часть 42b представляет собой плоскую часть поверхности светопропускающей части 42. Форма нижней части 42b является круглой, а ее диаметр равен диаметру основной части 40 корпуса. Нижняя часть 42b светопропускающей части 42 соединена с торцевой поверхностью 40 с основной части 40 корпуса на стороне дистальной концевой части. Следует отметить, что основная часть 40 корпуса и светопропускающая часть 42 могут быть выполнены в виде единого целого.

[0030] [Распространение света]

Далее со ссылкой на фиг. 3 дается описание распространения света от источника 200 света до тех пор, пока свет не будет излучаться из дистальной концевой части медицинской трубки 4.

[0031] Когда положение дистальной концевой части медицинской трубки 4 определено, световод 3 вставлен в медицинскую трубку 4, как показано на фиг. 3. Следует заметить, что медицинская трубка 4 может быть введена в тело пациента, в состоянии, в котором световод 3 вставлен в медицинскую трубку 4. Альтернативно световод 3 может быть вставлен в медицинскую трубку 4 после того, как медицинская трубка 4 введена в тело пациента.

[0032] На фиг. 3 показан аспект использования в состоянии, в котором дистальная концевая часть световода 3 находится в контакте с нижней частью 42b светопроводящей части 42. Следует отметить, что вариант осуществления не ограничен этим аспектом при условии, что конфигурация такова, что свет, излучаемый из дистальной концевой части световода 3, поступает в светопроводящую часть 42 из нижней части 42b. Например, нижняя часть 42b светопроводящей части 42 и дистальная концевая часть световода 3 могут иметь промежуток между ними.

[0033] В состоянии, показанном на фиг. 3, сначала свет от источника 200 света поступает в световод 3 из проксимальной концевой части световода 3. Свет, поступивший в световод 3, распространяется в сторону дистальной концевой части световода 3 при повторяющихся отражениях в световоде 3. Свет, достигнув дистальной концевой части световода 3, поступает в светопроводящую часть 42 из нижней части 42b светопроводящей части 42 (фиг. 3).

[0034] Часть света, поступившего в светопропускающую часть 42, излучается из изогнутой части 42а наружу светопропускающей части 42. В этом случае направление распространения света изменяется в соответствии с показателем преломления светопропускающей части 42. и углом падения в изогнутой части 42а (фиг. 3). Другая часть света, поступившего в светопропускающую часть 42, повторяет отражения в изогнутой части 42а или нижней части 42b один или несколько раз, а затем излучается из изогнутой части 42а наружу светопропускающей части 42. В этом случае направление движения света также изменяется в соответствии с показателем преломления светопропускающей части 42 и углом падения в изогнутой части 42а.

[0035] Как описано выше, свет, попадающий в светопропускающую часть 42, преломляется в изогнутой части 42а и излучается в различных направлениях.

[0036] Второй вариант осуществления

Система обнаружения положения медицинской трубки

Далее со ссылкой на фиг. 5-8 описана система 5 определения положения медицинской трубки согласно второму варианту осуществления. На фиг. 5 показана схема, иллюстрирующая общую конфигурацию системы 5 определения положения медицинской трубки в соответствии с вариантом осуществления настоящего изобретения. На каждой из фиг. 6-8 показана схема, иллюстрирующая конфигурацию медицинской трубки 6 вблизи ее дистальной концевой части в системе 5 определения положения медицинской трубки в соответствии с вариантом осуществления настоящего изобретения. На фиг. 6 показан вид сбоку медицинской трубки 6 вблизи ее дистальной концевой части. На фиг. 7 показан вид в разрезе по линии А-А', показанной на фиг. 6. Следует заметить, что на фиг. 7 также показаны светособирающая часть 21 и медицинская трубка 6 вблизи ее проксимальной концевой части. На фиг. 8 показан вид в разрезе по линии В-В', показанной на фиг. 6.

[0037] Система 5 определения положения медицинской трубки включает в себя устройство 2 источника света и медицинскую трубку 6. Система 5 определения положения медицинской трубки согласно варианту осуществления настоящего изобретения не включает световод 3 по сравнению с системой 1 определения положения медицинской трубки согласно первому варианту осуществления (фиг. 5, фиг. 7, фиг. 8). Медицинская трубка 6 согласно варианту осуществления настоящего изобретения имеет конфигурацию, отличную от конфигурации медицинской трубки 4 согласно первому варианту осуществления. Далее в основном описаны различия между первым вариантом осуществления и вторым вариантом осуществления.

[0038] [Медицинская трубка]

Медицинская трубка 6 содержит основную часть 60 корпуса, отверстие 61, светопропускающую часть 62, первый отражающий слой 63, второй отражающий слой 64 и третий отражающий слой 65.

[0039] Основная часть 60 корпуса отличается от основной части 40 в первом варианте осуществления тем, что основная часть 60 корпуса сама направляет свет от источника 200 света. Основная часть 60 корпуса выполнена из светопроницаемого материала. Свет от источника 200 света поступает в основную часть 60 корпуса от торцевой поверхности проксимальной концевой части основной части 60 корпуса.

[0040] Образованы три отверстия 61 (отверстия 61а, 61b, 61с). Форма, размер, расположение и тому подобное трех отверстий 61 аналогичны отверстиям 41 в первом варианте осуществления. Отверстие 61а из трех отверстий 61 является отверстием 61, ближайшим к проксимальной концевой части. Следует отметить, что количество отверстий 61 не ограничено тремя, но может составлять по меньшей мере одно.

[0041] Светопропускающая часть 62 образована на одном конце (дистальная концевая часть) основной части 60 корпуса. Светопропускающая часть 62 включает в себя изогнутую часть 62а и нижнюю часть 62а. Подробная конфигурация и материал светопропускающей части 62 (изогнутая часть 62а и нижняя часть 62а) такие же или аналогичные светопропускающей части 41 в первом варианте осуществления.

[0042] Следует отметить, что когда основная часть 60 корпуса выполнена из материала, отличного от материала светопропускающей части 62, часть света от источника 200 света может отражаться на границе раздела между основной частью 60 корпуса и светопропускающей частью 62 и, таким образом, может быть потеряна без попадания в светопропускающую часть 62. Соответственно, основная часть 60 корпуса и светопропускающая часть 62 предпочтительно выполнены из одного и того же материала. Кроме того, когда основная часть 60 корпуса и светопропускающая часть 62 являются отдельными элементами и соединены друг с другом, образуя таким образом медицинскую трубку 6, часть света от источника 200 света может отражаться на поверхности соединения между основной части 60 корпуса и светопропускающей части 62, и, таким образом, они могут быть потеряны, не поступая в светопропускающую часть 62. Соответственно, основная часть 60 корпуса и светопропускающая часть 62 предпочтительно образованы в виде единого целого.

[0043] Первый отражающий слой 63 расположен на внутренней периферийной поверхности 60а основной части 60 корпуса (фиг. 7, фиг. 8). Второй отражающий слой 64 расположен на внешней периферийной поверхности 60b основной части 60 корпуса (фиг. 7, фиг. 8). Третий отражающий слой 65 расположен на боковой поверхности отверстия 61 (фиг. 7, фиг. 8). Хотя подробности описаны ниже, при такой конфигурации свет, попадающий в основную часть 60 корпуса, повторяет отражения от первого отражающего слоя 63, второго отражающего слоя 64 и третьего отражающего слоя 65, распространяясь внутри основной части 60 корпуса.

[0044] Первый отражающий слой 63, второй отражающий слой 64 и третий отражающий слой 65 образованы из светоотражающего материала. Первый отражающий слой 63, второй отражающий слой 64 и третий отражающий слой 65 могут быть образованы из разных материалов или могут быть образованы из одного и того же материала. Например, первый отражающий слой 63, второй отражающий слой 64 и третий отражающий слой 65 могут быть образованы таким образом, чтобы образовать основную часть 60 корпуса и затем покрыть светоотражающим материалом.

[0045] [Распространение света]

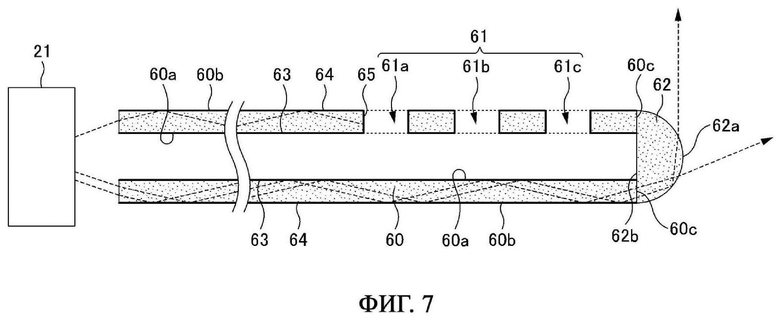

Далее со ссылкой на фиг. 7 приведено описание распространения света от источника 200 света до тех пор, пока свет не будет излучаться из дистальной концевой части медицинской трубки 6.

[0046] Когда необходимо определить положение дистальной концевой части медицинской трубки 6, сначала свет, излучаемый источником 200 света, поступает в основную часть 60 корпуса от торцевой поверхности проксимальной концевой части основной части 60 корпуса (фиг. 7). Свет, поступивший в основную часть 60 корпуса, распространяется в сторону дистальной концевой части основной части 60, повторяя отражения от первого отражающего слоя 63 и второго отражающего слоя 64 (фиг. 7). Свет, достигнув дистальной концевой части основной части 60 корпуса, поступает в светопропускающую часть 62 из нижней части 62а светопропускающей части 62 (фиг. 7).

[0047] Следует отметить, что часть света, поступившего в основную часть 60 корпуса, достигает третьего отражающего слоя 65, образованного на боковой поверхности отверстия 61а, наиболее удаленной от дистальной концевой части, и отражается в нем (фиг. 6). Свет, отраженный от третьего отражающего слоя 65, распространяется через внутреннюю часть основной части 60 корпуса. Таким образом, свет, попавший в основную часть 60 корпуса, не излучается из отверстия 61 наружу основной части 60 корпуса.

[0048] Как описано выше, светопропускающая часть 62 выполнена из того же элемента, что и светопроводящая часть 42 в первом варианте осуществления. Соответственно, как и при распространении света, описанном в первом варианте осуществления, свет, поступивший в светопропускающую часть 62, преломляется на изогнутой части 62а светопропускающей части 62 и излучается в различных направлениях.

[0049] Примеры модификации

Конфигурация системы 5 определения положения медицинской трубки была описана выше, но количество, форма, размер, расположение и тому подобное отверстий 61 не ограничено описанным выше. Примеры модификации отверстия 61 описаны ниже.

[0050] Первый пример модификации

На фиг. 9 показан вид сбоку медицинской трубки 6 вблизи ее дистальной концевой части в этом примере модификации. На фиг. 10 показан развернутый вид основной части 60 корпуса в соответствии с этим примером модификации и показан вид, на котором основная часть 60 корпуса разрезана по одной прямой линии в продольном направлении основной части 60 корпуса и проходит до плоскости.

[0051] В этом примере форма отверстия 61d, расположенного в положении, наиболее удаленном от дистальной концевой части, из трех отверстий (отверстия 61b, отверстия 61с, отверстия 61d), отличается от формы других отверстий 61. В частности, отверстие 61d имеет форму, ширина которой увеличивается по направлению к дистальной концевой части. В этом примере модификации отверстие 61d имеет форму треугольника. Предпочтительно треугольник является равнобедренным, а угол θ1 при вершине, показанный на фиг. 10, меньше 90 градусов.

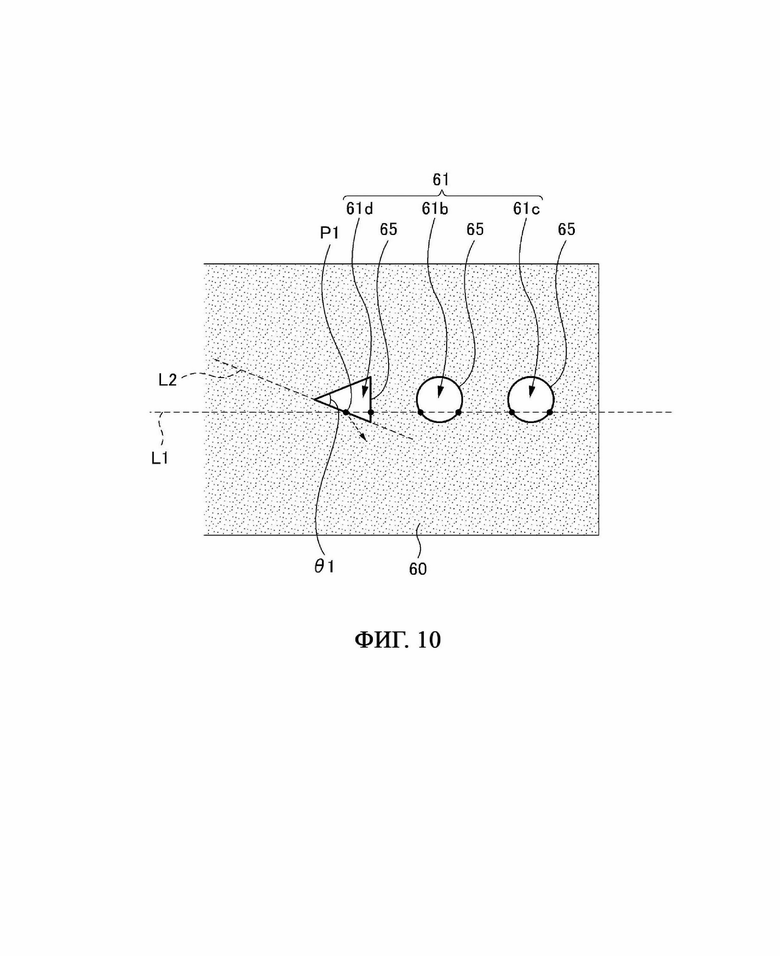

[0052] Прямая линия L1, показанная на фиг. 10, является одной из линий, параллельных продольному направлению основной части 60 корпуса. Прямая линия L1 и края отверстий 61 имеют шесть точек пересечения. Из этих шести точек пересечения точка Р1, показанная на фиг. 10, представляет собой точку пересечения, ближайшую к проксимальной концевой части, и является одной из точек пересечения между прямой линией L1 и краем отверстия 61d. Прямая линия L2 является линией, касательной к краю отверстия 61d в точке Р1 пересечения.

[0053] Как показано, например, на фиг. 10, свет, поступивший в основную часть 60 корпуса и распространяющийся вдоль прямой линии L1, достигает третьего отражающего слоя 65, образованного на боковой поверхности отверстия 61d, и отражается в точке Р1 (на фиг. 10 отраженный свет указан стрелкой). В данном случае, как показано на фиг. 10, свет, отраженный от третьего отражающего слоя 65, распространяется в сторону дистальной концевой части основной части 60 корпуса (то есть направление распространения не меняется в сторону проксимального конца основной части 60 корпуса). Это связано с тем, что угол θ1 при вершине равнобедренного треугольника, который является формой отверстия 61d, меньше 90 градусов. Соответственно, даже после отражения от третьего отражающего слоя 65 свет от источника 200 света более надежно достигает дистальной концевой части основной части 60 корпуса и легко поступает в светопропускающую часть 62.

[0054] Второй пример модификации

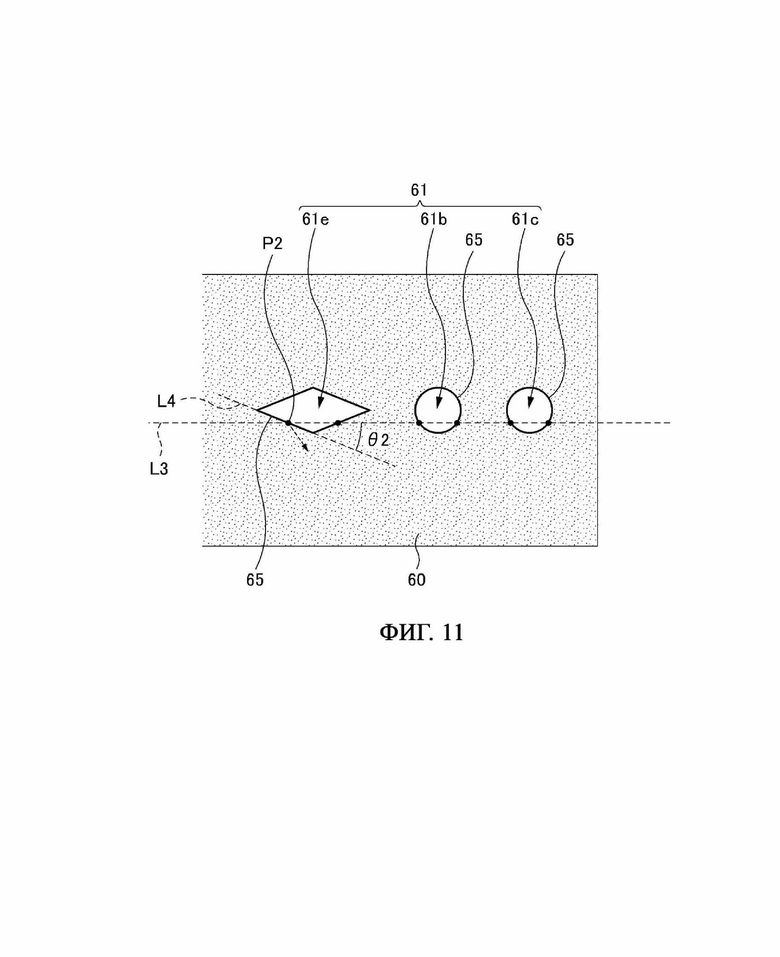

На фиг. 11 показан развернутый вид основной части 60 корпуса. Этот пример отличается от первого примера модификации тем, что форма отверстия 61е, ближайшего к проксимальной концевой части, из трех отверстий 61 (отверстий 61b, 61с, 61е), имеет форму ромба.

[0055] Прямая линия L3, показанная на фиг. 11, является одной из прямых линий, параллельных продольному направлению основной части 60 корпуса. Прямая линия L3 и края отверстий 61 имеют шесть точек пересечения. Из этих шести точек пересечения точка Р2, показанная на фиг. 11, представляет собой точку пересечения, ближайшую к проксимальной концевой части, и является одной из точек пересечения между прямой линией L3 и краем отверстия 61е. Прямая линия L4, показанная на фиг. 11, является линией, касательной к краю отверстия 61е в точке Р2 пересечения.

[0056] В развернутом виде, показанном на фиг. 11, свет, распространяющийся вдоль прямой линии L3, отражается третьим отражающим слоем 65 в точке Р2. В данном случае точка Р2 расположена в любом месте на одной из двух сторон со стороны проксимальной концевой части на краю отверстия 61е. В этом случае форма отверстия 61е может быть определена таким образом, чтобы угол θ2, образованный между прямой линией L3 и прямой линией L4, был меньше 45 градусов. При такой конфигурации свет, отраженный от третьего отражающего слоя 65, распространяется в сторону дистальной концевой части.

[0057] Пример третьей модификации:

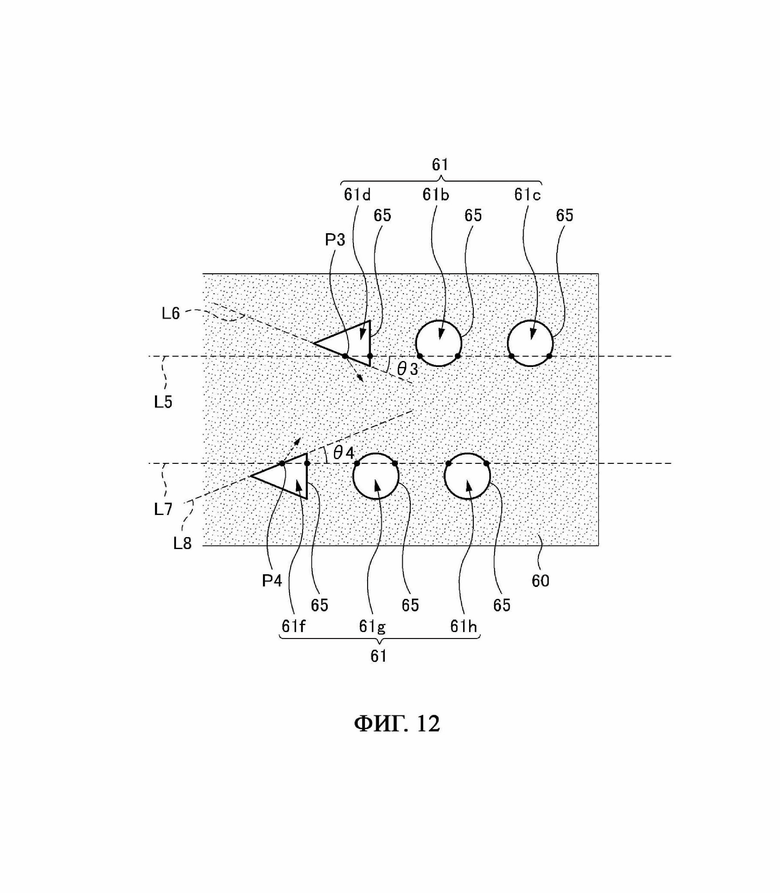

На фиг. 12 показан развернутый вид основной части 60 корпуса. Этот пример отличается от первого примера модификации тем, что выполнены шесть отверстий 61 (отверстия 61b, 61с, 61d, 61f, 61g, 61h).

[0058] Шесть отверстий 61 расположены в два ряда в продольном направлении основной части 60 корпуса. В одном ее ряду образованы три отверстия 61 (отверстия 61b, 61с, 61d), как и в первом примере модификации, показанном на фиг. 10. В другом ряду образованы три отверстия 61 (отверстия 61f, 61g, 61h). Из отверстий 61f, 61g и 61h отверстие 61f является отверстием 61, ближайшим к проксимальной концевой части. Форма и размер отверстий 61f, 61g и 61h такие же или аналогичные форме и размеру отверстий 61d, 61b и 61с, соответственно.

[0059] Прямая линия L5, показанная на фиг. 12, представляет собой одну из прямых линий, параллельных продольному направлению основной части 60 корпуса. Прямая линия L5 и края отверстий 61 (отверстия 61d, 61b, 61с) имеют шесть точек пересечения. Точка Р3, показанная на фиг. 11, является точкой пересечения, ближайшей к проксимальной концевой части этих шести точек пересечения, и является одной из точек пересечения между прямой линией L5 и краем отверстия 61d. Прямая линия L6, показанная на фиг. 12, является линией, касательной к краю отверстия 61d в точке Р3 пересечения.

[0060] Точно так же прямая линия L7 является еще одной из прямых линий, параллельных продольному направлению основной части 60 корпуса. Прямая линия L7 и края отверстий 61 (отверстий 61f, 61g, 61h) имеют шесть точек пересечения. Точка Р4, показанная на фиг. 12, является точкой пересечения, ближайшей к проксимальной концевой части этих шести точек пересечения, и является одной из точек пересечения между прямой линией L7 и краем отверстия 61f. Прямая линия L8, показанная на фиг. 12, является линией, касательной к краю отверстия 61f в точке Р4 пересечения.

[0061] В этом примере количество, форма, размер, расположение и тому подобное отверстий 61 могут быть определены таким образом, чтобы как угол θ3, образованный между прямой линией L5 и прямой линией L6, так и угол θ4 между прямой линией L7 и прямой линией L8 были меньше 45 градусов.

[0062] Пример четвертой модификации:

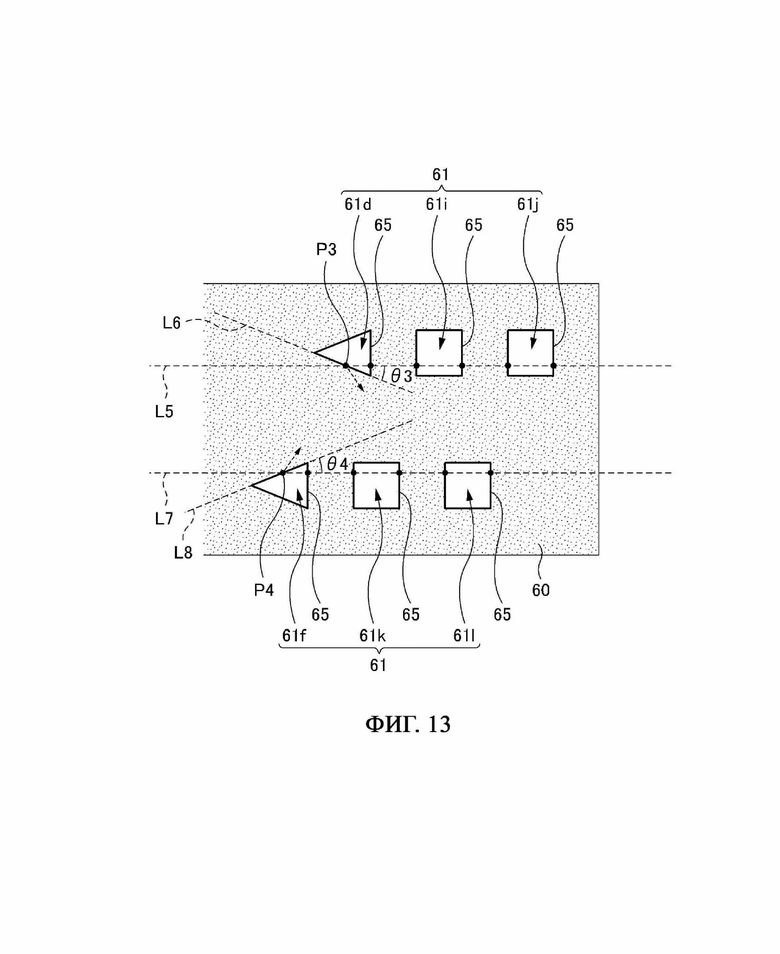

На фиг. 13 показан развернутый вид основной части 60 корпуса. В этом примере, аналогично примеру на фиг. 12, образовано шесть отверстий 61 (отверстия 61d, 61f, 61i, 61j, 61k, 611).

[0063] Шесть отверстий 61 расположены в два ряда в продольном направлении основной части 60 корпуса. В одном ее ряду образованы три отверстия 61 (отверстия 61d, 61i, 61j). Из отверстий 61d, 61i и 61j отверстие 61d является отверстием 61, ближайшим к проксимальной концевой части. В другом ее ряду образованы три отверстия 61 (отверстия 61f, 61k, 61l). Из отверстий 61f, 61k и 611 отверстие 61f является отверстием 61, ближайшим к проксимальной концевой части.

[0064] Этот пример отличается от примера на фиг. 12 тем, что отверстия 61 (отверстия 61i, 61j, 61k, 611), отличные от отверстий 61 (отверстий 61d, 611), ближайших к проксимальной концевой части, из отверстий 61 расположенных в каждом из рядов, имеют прямоугольную форму. Следует отметить, что формы и размеры отверстий 61i, 61j, 61k и 61l не ограничены одной и той же формой и одним и тем же размером, а могут отличаться друг от друга.

[0065] Даже при наличии количества, формы, размера, расположения и тому подобное отверстий 61 как таковых условие, описанное во втором примере модификации, выполняется. Другими словами, отверстия 61 (отверстия 61i, 61j, 61k, 61l), кроме отверстий 61 (отверстий 61d, 61l), ближайших к проксимальной концевой части, могут иметь любую форму.

[0066] Резюме

Как описано выше, медицинская трубка 4, 6 содержит основную часть 40, 60 корпуса, имеющую трубчатую форму, по меньшей мере одно отверстие 41, 61, выполненное в боковой поверхности основной части 40, 60 корпуса, и светопропускающую часть 42, 62, которая образована на одном конце основной части 40, 60 корпуса, при этом светопроводящая часть 42, 62 имеет форму поверхности полусферы, при этом светопропускающая часть 42, 62 выполнена с возможностью испускать свет от источника 200 света.

[0067] С включенной светопроводящей частью 42, 62 свет от источника 200 света преломляется на поверхности светопропускающей части 42, 62 и излучается. Кроме того, светопропускающая часть 42, 62 имеет форму поверхности полусферы, и, таким образом, свет от источника 200 света излучается в различных направлениях. Другими словами, при такой конфигурации угол излучения света от источника 200 света больше, чем в случае без светопропускающей части 42, 62. Соответственно, независимо от ориентации дистальной концевой части медицинской трубки 4, 6, введенной в тело пациента, свет можно визуально распознать снаружи тела. Другими словами, положение дистальной концевой части медицинской трубки 4, 6 можно легко обнаружить снаружи тела.

[0068] В медицинской трубке 4 основная часть 40 корпуса позволяет вставлять световод 3 в ее полую часть, при этом световод 3 выполнен с возможностью пропускания света от источника 200 света в светопропускающую часть 42. С такой конфигурацией свет от источника 200 света может эффективно передаваться в светопропускающую часть 42 через световод 3.

[0069] Медицинская трубка 6 дополнительно содержит первый отражающий слой 63, нанесенный на внутреннюю периферийную поверхность основной части 60 корпуса, второй отражающий слой 64, нанесенный на внешнюю периферийную поверхность основной части 60 корпуса, и третий отражающий слой 65, нанесенный на боковую поверхность по меньшей мере одного отверстия 61, а основная часть 60 корпуса пропускает свет. При такой конфигурации свет от источника 200 света распространяется внутри основной части 60 корпуса. Другими словами, нет необходимости вставлять световод 3, такой как оптическое волокно или тому подобное, в полую часть основной части 60 корпуса. Соответственно, облегчается уменьшение диаметра медицинской трубки 6.

[0070] В медицинской трубке 6 первый отражающий слой 63, второй отражающий слой 64 и третий отражающий слой 65 образованы из одного и того же материала. При такой конфигурации упрощается изготовление медицинской трубки 6.

[0071] В медицинской трубке 6 отверстие 61, расположенное в положении, наиболее удаленном от одного конца медицинской трубки 6, имеет форму, ширина которой увеличивается к одному концу. При такой конфигурации, когда свет от источника 200 света отражается третьим отражающим слоем 65, свет легко проходит в сторону дистальной концевой части основной части 60 корпуса. Соответственно, свет от источника 200 света может эффективно излучаться светопропускающей частью 62. Другими словами, можно уменьшить потери света от источника 200 света.

[0072] В медицинской трубке 6 отверстие 61 имеет форму треугольника. При такой конфигурации, после того как свет от источника 200 света отражается на третьем отражающем слое 65, свет легче проходит в сторону дистальной концевой части основной части 40 корпуса. Соответственно, свет от источника 200 света может излучаться светопропускающей частью 62 более эффективно. Другими словами, можно дополнительно уменьшить потери света от источника 200 света.

[0073] В медицинской трубке 6 треугольник представляет собой равнобедренный треугольник с углом при вершине менее 90 градусов. Такая конфигурация облегчает перемещение света от источника 200 света в сторону дистальной концевой части основной части 60 корпуса после отражения третьим отражающим слоем 65 в большей степени, чем в случае, когда угол при вершине составляет 90 градусов или более. Соответственно, по сравнению со случаем, когда угол при вершине составляет 90 градусов или более, свет от источника 200 света может излучаться светопропускающей частью 62 более эффективно. Другими словами, по сравнению со случаем, когда угол при вершине составляет 90 градусов или более, можно дополнительно уменьшить потери света от источника 200 света.

[0074] В медицинской трубке 4, 6 основная часть 40, 60 корпуса и светопропускающая часть 42, 62 выполнены из одного материала, выбранного из группы, состоящей из силикона, полипропилена, эластомера и фторуглеродной смолы. Такая конфигурация упрощает изготовление медицинской трубки 4, 6. Кроме того, можно уменьшить отражение света на границе раздела между основной частью 60 корпуса и светопропускающей частью 62 в медицинской трубке 6 по сравнению со случаем, когда основная часть 60 корпуса и светопропускающая часть 62 выполнены из разных материалов. Это позволяет эффективно излучать свет от источника 200 света через светопропускающую часть 42, 62, тем самым уменьшая потери света от источника 200 света.

[0075] Система 1, 5 определения положения медицинской трубки включает в себя источник 200 света, основную часть 40, 60 корпуса, имеющую трубчатую форму, по меньшей мере одно отверстие 41, 61, образованное в боковой поверхности основной части 40, 60 корпуса, светопропускающую часть 42, 62, выполненную на одном конце основной части 40, 60 корпуса, при этом светопропускающая часть 42, 62 имеет форму поверхности полусферы, при этом светопропускающая часть 42, 62 выполнена с возможностью испускать свет от источника 200 света, и световод 3, выполненный с возможностью передачи света от источника 200 света в светопропускающую часть 42, 62, при этом световод 3 вставлен в основную часть 40, 60 корпуса.

[0076] Когда медицинская трубка 4, 6 включает в себя светопроводящую часть 42, 62, свет от источника 200 света преломляется на поверхности светопропускающей части 42, 62 и излучается. Кроме того, благодаря тому, что светопропускающая часть 42, 62 имеет форму поверхности полусферы, свет от источника 200 света излучается в различных направлениях. Другими словами, при такой конфигурации угол облучения света от источника 200 света больше, чем в случае без светопропускающей части 42, 62. Соответственно, независимо от ориентации дистальной концевой части медицинской трубки 4, 6, введенной в тело пациента, положение дистальной концевой части медицинской трубки 4, 6 легко определить снаружи тела.

[Список ссылочных обозначений]

[0077]

1,5: Система определения положения медицинской трубки;

2: Устройство источника света;

20: Корпус;

21: Светособирающая часть;

200: Источник света;

3: Световод;

4, 6: Медицинская трубка;

40, 60: основная часть корпуса;

41, 61: Отверстие;

42, 62: Светопропускающая часть;

42А, 62а: Изогнутая часть;

42В, 62b: Нижняя часть;

63: Первый отражающий слой;

64: Второй отражающий слой;

65: Третий отражающий слой.

Изобретение относится к медицинской трубке, используемой для методики кормления через назо-/орогастральный зонд, и к системе определения положения этой трубки. Назо-/орогастральный зонд содержит основную часть (60) корпуса, по меньшей мере одно отверстие (61), выполненное в боковой поверхности основной части (60) корпуса, и светопропускающую часть (62), образованную на одном конце основной части (60) корпуса. Основная часть (60) корпуса имеет трубчатую форму. Основная часть (60) корпуса выполнена с возможностью направления света от источника света (200). Светопропускающая часть (62) имеет форму поверхности полусферы. Светопропускающая часть (62) выполнена с возможностью излучения света от источника света (200). Система определения положения назо-/орогастрального зонда содержит источник света и вышеописанный назо-/орогастральный зонд. Изобретение позволяет легко определить снаружи тела пациента положение дистальной концевой части трубки независимо от ориентации дистальной концевой части в теле. 2 н. и 6 з.п. ф-лы, 13 ил.

1. Назо-/орогастральный зонд, содержащий:

основную часть корпуса, имеющую трубчатую форму; причем основная часть корпуса выполнена с возможностью направления света от источника света;

по меньшей мере одно отверстие, выполненное в боковой поверхности основной части корпуса; и

светопропускающую часть, образованную на одном конце основной части корпуса, причем светопропускающая часть имеет форму поверхности полусферы, светопропускающая часть выполнена с возможностью излучения света от источника света.

2. Назо-/орогастральный зонд по п. 1, дополнительно содержащий:

первый отражающий слой, расположенный на внутренней периферийной поверхности основной части корпуса;

второй отражающий слой, расположенный на внешней периферийной поверхности основной части корпуса; и

третий отражающий слой, расположенный на боковой поверхности по меньшей мере одного отверстия, при этом

основная часть корпуса светопроницаемая.

3. Назо-/орогастральный зонд по п. 2, в котором первый отражающий слой, второй отражающий слой и третий отражающий слой образованы из одного и того же материала.

4. Назо-/орогастральный зонд по п. 1 или 2, в котором отверстие, расположенное в положении, наиболее удаленном от одного конца, имеет форму, ширина которой увеличивается к одному концу.

5. Назо-/орогастральный зонд по п. 4, в котором отверстие имеет форму треугольника.

6. Назо-/орогастральный зонд по п. 5, в котором треугольник представляет собой равнобедренный треугольник с углом при вершине менее 90 градусов.

7. Назо-/орогастральный зонд по любому из пп. 1-6, в котором основная часть корпуса и светопропускающая часть выполнены из одного материала, выбранного из группы, состоящей из силикона, полипропилена, эластомера и фторуглеродной смолы.

8. Система определения положения назо-/орогастрального зонда, содержащая:

источник света;

назо-/орогастральный зонд, содержащий

основную часть корпуса, имеющую трубчатую форму, причем основная часть корпуса выполнена с возможностью направления света от источника света,

по меньшей мере одно отверстие, выполненное в боковой поверхности основной части корпуса, и

светопропускающую часть, образованную на одном конце основной части корпуса, причем светопропускающая часть имеет форму поверхности полусферы, причем светопропускающая часть выполнена с возможностью излучения света.
