СПОСОБ РЕМОНТА ДЕФОРМАЦИОННЫХ ШВОВ Российский патент 2025 года по МПК E21D11/38 E04B1/66

Изобретение относится к области строительства, в частности способ разработан для ремонта, уплотнения и гидроизоляции примыканий, сопряжений, швов в строящихся и существующих сооружениях, конструкциях и элементах конструкций, испытывающих динамические и температурные воздействия, перемещения отдельных элементов и частей, а также в конструкциях, находящихся в статическом положении.

Наиболее близким по технической сущности к заявленному техническому решению, является (Способ ликвидации водопритоков в тоннелях с обделкой из высокоточных блоков по патенту RU 2414598 С1).

Известный способ позволяет проводить ремонтные работы по гидроизоляции швов, но при этом необходимо проводить дополнительные работы по бурению по меньшей мере, двух шпоночных отверстий для установки изоляционных шпонок в плоскости сопрягаемых стыков.

Предлагаемый способ позволяет выполнить герметизацию швов конструкции при наличии дефектов в существующих, но не герметичных шпонках из резины или ПВХ, или полном их отсутствии в эксплуатируемом сооружении, без демонтажа конструкции или их частей.

Также предлагаемый способ позволяет существенно увеличить степень водонепроницаемости конструкций, произвести ремонт швов без демонтажа элементов конструкции или ее части, повысить безопасность и долговечность элементов конструкции и сооружения в целом.

Технический результат предлагаемого способа заключается в снижении трудоемкости проведения работ по гидроизоляции примыканий, сопряжений, швов в строящихся и существующих сооружениях, при одновременном повышении надежности дальнейшей работы отремонтированных конструкций.

Поставленная задача решена за счет того, что при ремонте деформационных швов, заключающемся в зачистке полости нарушенного деформационного шва с последующим заполнением зачищенной полости герметизирующим материалом, после зачистки полости деформационного шва и удаления нарушенного слоя стенок шва производят полную герметизацию полости шва посредством размещения по ее периметру уплотняющего элемента (шнура), после чего в образованную герметичную полость нагнетают под давлением полимерный эластичный герметизирующий материал.

- Целесообразно применение в качестве уплотняющего элемента компрессионного уплотнительного элемента из этилен-пропилен-диеновой (ЭПДМ) резины с диаметром 1,3 -1,5 ширины деформационного шва.

- При постоянной обводненности зоны проведения работ, целесообразно в качестве полимерного эластичного герметизирующего материала применять четырехкомпонентные композиции из акриловой смолы.

- При отсутствии обводненности зоны производства работ, на момент выполнения работ по заполнению шва, целесообразно в качестве полимерного эластичного герметизирующего материала применять двухкомпонентные системы на основе полиуретана, состоящие из смолы и полиола.

Таким образом, разработанное решение позволяет существенно увеличить степень водонепроницаемости конструкций, произвести ремонт швов без демонтажа элементов конструкции или ее части, повысить безопасность и долговечность элементов конструкции и сооружения в целом.

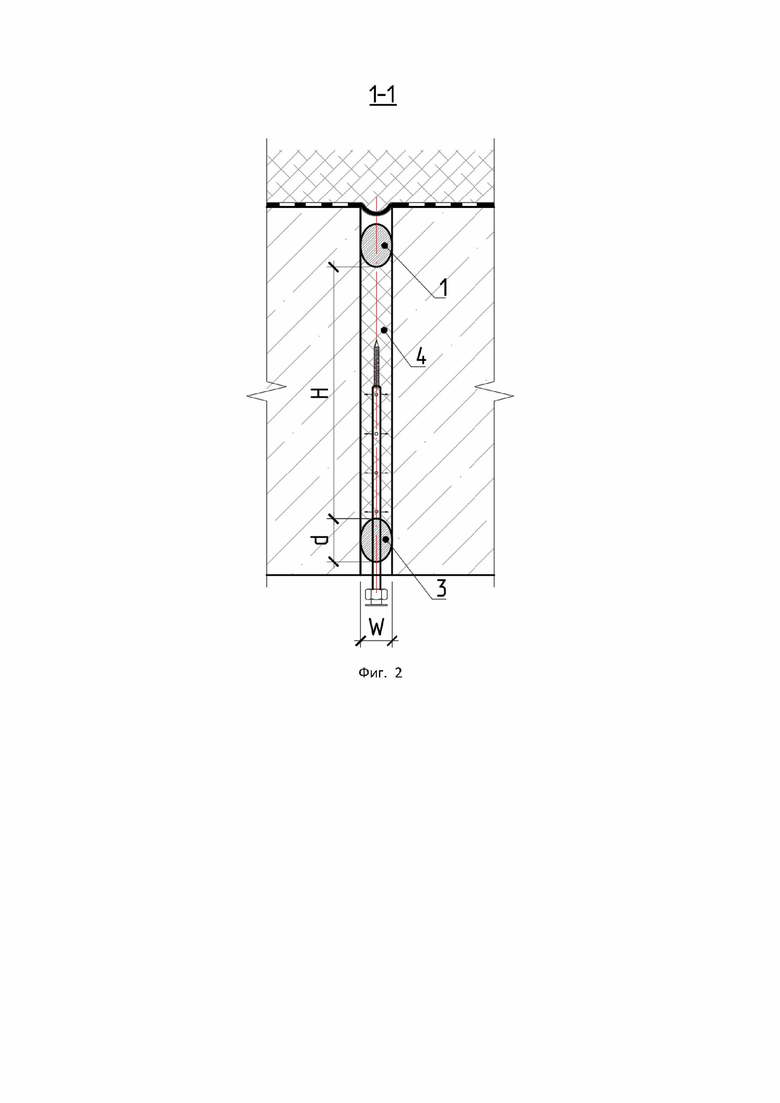

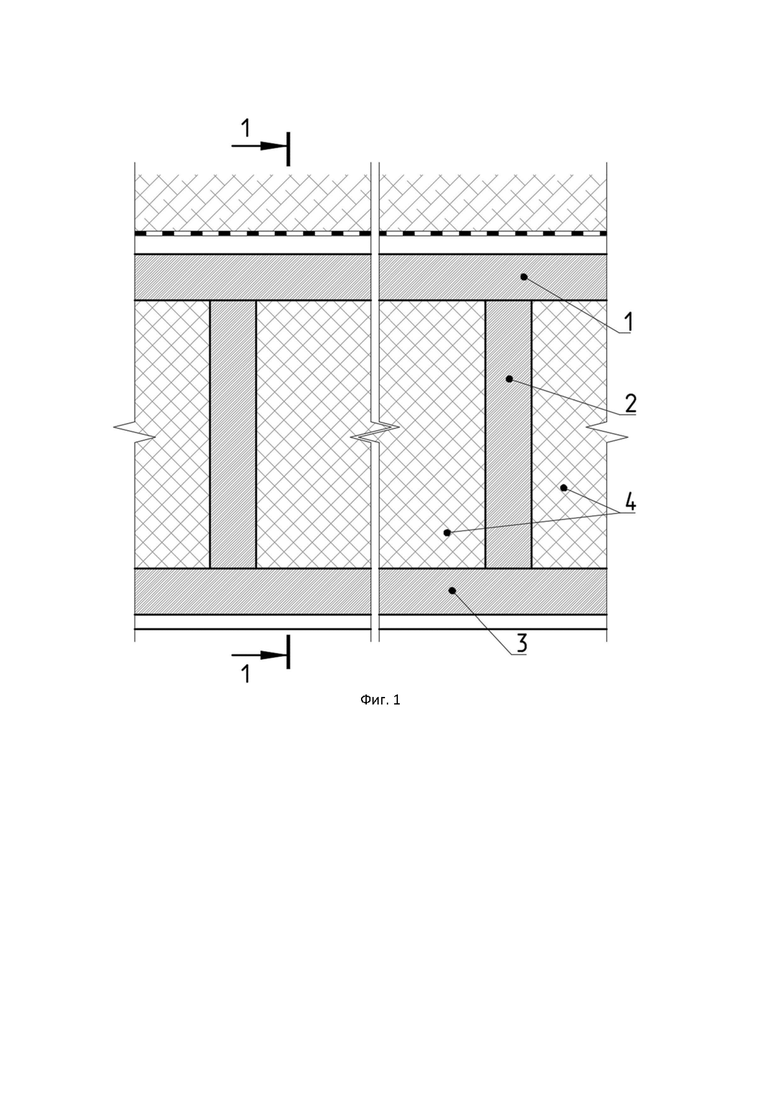

Существо изобретения поясняется двумя фигурами, на фиг. 1 изображен продольный разрез деформационного шва, на фиг. 2 изображен поперечный разрез деформационного шва.

Способ ремонта деформационных швов осуществляется следующим образом.

Первоначально производится расчистка полости шва на всю глубину от продуктов коррозии, высолов и грязи. Расчистку ведут при помощи механических инструментов и ручных приспособлений. После очистки производят очистку полости шва сжатым воздухом или водой под давлением.

Для создания замкнутого объема в полости подготовленного шва, в него устанавливаются компрессионные уплотнительные элементы в виде круглых профилей, обладающие высоким сопротивлением сжатию, малой остаточной деформацией и стойкостью к агрессивным средам. Диаметр устанавливаемого уплотнительного профиля должен иметь размер, превышающий размер шва в 1,3-1,5 раза. Уплотнительный элемент из ЭПДМ резины, имея высокое сопротивление сжатию, оказывает давление на стенки шва конструкции, тем самым способствуя их герметизации. Уплотнительный элемент устанавливают поэтапно:

- первой устанавливается дальняя часть профиля (внутренняя) от лицевой поверхности конструкции 1;

- второй устанавливается вертикальная часть профиля 2;

- третьей устанавливается ближняя часть профиля 3 (наружная от лицевой поверхности конструкции).

Для повышения изолирующих свойств данного узла образованный между уплотнительными профилями (полость шва) зазор 4 заполняется полимерными эластичными составами, обладающими заданными свойствами, высокой текучестью, регулируемым временем полимеризации, высокой адгезией к бетону и стойкостью к агрессивным средам. Нагнетание производится под давлением от 5 до 10 бар. Для нагнетания применяются составы на основе полиуретанов или акрилатов. Кроме того, при производстве работ по нагнетанию инъекционных составов необходимо учитывать давление и температуру поступающей из вне воды, которые оказывают влияние на количество и качество инъектируемого состава.

При заполнении шва используют два вида полимерных составов. Одним являются акрилатные, которые представляют собой четырехкомпонентные композиции из акриловой смолы, добавки-катализатора, воды или водной дисперсии полимеров и добавки-инициатора. Эти составы хорошо работают при постоянной обводненности зоны производства работ. В зависимости от температуры окружающей среды и объема нагнетания состав регулируется количеством добавок. Для инъекции в зазор шва между жгутами используются составы с вязкостью от 3 до 50 мПа×с. Составы нагнетаются по двухкомпонентной схеме.

Вторым видом инъекционного состава являются полиуретаны, которые состоят из смолы и полиола. Рекомендуется применять двухкомпонентные системы, которые после полимеризации не вспениваются, имеют постоянную эластичность и позволяют герметизировать подвижные швы и сопряжения. Эти составы хорошо работают при отсутствии обводненности зоны производства работ на момент выполнения работ по заполнению шва. Составы нагнетаются как по однокомпонентной, так и по двухкомпонентной схеме в зависимости от времени полимеризации состава. При правильном подборе состава и режиме нагнетания они могут обеспечить адгезию с поверхностью бетона в плоскости шва не менее 0,5 мПа, как к сухому, так и к влажному бетону. Нагнетание составов может осуществляться по однокомпонентной и двухкомпонентной схемам. Инъекция растворов может осуществляться через отверстия, пробуренные под углом к плоскости шва, а также фронтально, без бурения отверстий с помощью винтового инъекционного пакера типа Шилка 1/2.

Изобретение относится к области строительства, в частности к способам ремонта, уплотнения и гидроизоляции примыканий, сопряжений, швов в строящихся и существующих сооружениях, конструкциях и элементах конструкций, испытывающих динамические и температурные воздействия, перемещения отдельных элементов и частей, а также в конструкциях, находящихся в статическом положении. Способ ремонта деформационных швов заключается в зачистке полости нарушенного деформационного шва, удалении нарушенного слоя стенок шва и заполнении зачищенной полости герметизирующим материалом. Полную герметизацию полости шва производят посредством установки уплотнительных шнуров диаметром 1,3-1,5 ширины деформационного шва из каучук этилен-пропилен-диеновой (ЭПДМ) резины по периметру шва и вертикально внутри периметра, соединяя уплотнительные шнуры верхней и нижней границы шва. В образованную между уплотнительными шнурами полость нагнетают полимерный эластичный герметизирующий материал. В качестве полимерного эластичного герметизирующего материала применяют четырехкомпонентные композиции из акриловой смолы, добавки-катализатора, воды или водной дисперсии полимеров и добавки-инициатора. В качестве полимерного эластичного герметизирующего материала применяют полиуретаны, которые состоят из смолы и полиола. Техническим результатом является снижение трудоемкости проведения работ по гидроизоляции примыканий, сопряжений, швов в строящихся и существующих сооружениях при одновременном повышении надежности дальнейшей работы отремонтированных конструкций. 2 з.п. ф-лы, 2 ил.

1. Способ ремонта деформационных швов, заключающийся в зачистке полости нарушенного деформационного шва, удалении нарушенного слоя стенок шва и заполнении зачищенной полости герметизирующим материалом, отличающийся тем, что производят полную герметизацию полости шва посредством установки уплотнительных шнуров диаметром 1,3-1,5 ширины деформационного шва из каучук этилен-пропилен-диеновой (ЭПДМ) резины по периметру шва и вертикально внутри периметра, соединяя уплотнительные шнуры верхней и нижней границы шва, а в образованную между уплотнительными шнурами полость нагнетают полимерный эластичный герметизирующий материал.

2. Способ ремонта деформационных швов по п. 1, отличающийся тем, что в качестве полимерного эластичного герметизирующего материала применяют четырехкомпонентные композиции из акриловой смолы, добавки-катализатора, воды или водной дисперсии полимеров и добавки-инициатора.

3. Способ ремонта деформационных швов по п. 1, отличающийся тем, что в качестве полимерного эластичного герметизирующего материала применяют полиуретаны, которые состоят из смолы и полиола.
