Тренажёр для игры в бильярд Российский патент 2025 года по МПК A63B69/00 A63D15/00

Предлагаемое изобретение относится к тренажёрам для обучения игре в бильярд и может быть использовано для отработки различных прицельных ударов по шарам из заданных положений на бильярдном столе.

Также данное изобретение может быть использовано для отработки прицельных ударов для забивания в лузу как «чужих» шаров, так и «своих» шаров, с возможностью установки шаров в любой точке бильярдного стола, в том числе вдоль борта.

В настоящее время известно много тренажёров для игры в бильярд, в том числе переносных тренажёров, с возможностью установки использования на любом бильярдном столе.

Так известен «Автоматический робот для размещения шаров для обучения игре в бильярд» по патенту Китая № CN215025861, подающий шары и включающий в себя раму с блоком управления, причем блок управления снабжен электрическим устройством управления, а также шароотводчик, электрически соединенный с электрическим устройством управления, который используется для размещения и освобождения бильярдных шаров, при этом механизм перемещения установлен на раме и электрически соединен с электрическим устройством управления. Шариковый пусковой механизм установлен на механизме перемещения, а механизм перемещения используется для приведения шарового пускового механизма в движение. Электрическое устройство управления используется для управления подвижным механизмом с целью перемещения пускового устройства шаров в заданное положение, а затем управления пусковым устройством шаров для освобождения бильярдного шара.

В данном патенте управление освобождением шаров, а также подачей шаров осуществляется за счет использования электрического устройства управления, что не обеспечивает высокую надежность данному устройству, так как при отсутствии электричества данное устройство не сможет функционировать.

Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является «Бильярдный тренажёр» по патенту РФ №158985, взятый в качестве прототипа, содержащий основание с размещенным в нем блоком управления и шарнирно соединенный с основанием механизм установки шаров в виде руки-манипулятора, содержащей не менее двух шарнирно соединенных между собой сегментов и присоединенный к дальнему от основания сегменту модуль захвата шаров в виде кисти руки, содержащей не менее трех пальцев.

Данный бильярдный тренажёр обладает расширенными функциональными возможностями за счет наличия в нем блока управления, но надежность данного устройства не очень высокая, так как он не сможет работать при неисправности данного блока управления, или отсутствии электричества.

Кроме того, в данном бильярдном тренажёре механизм установки шаров, а также модуль захвата шаров не обеспечивают плавности хода механизмов, а также мягкую постановку шара на поверхность стола.

Задачей данного изобретения является повышение надежности за счет создания уникального запирающе-распределительного устройства, которое управляется за счёт использования механической педали управления, и уникальной корзины с устройством торможения и запирающим устройством, при одновременном снижении себестоимости изготовления данного устройства, так как оно не требует использования дорогостоящих электрических и электронных устройств управления.

Техническим результатом изобретения является повышение надежности тренажёра для игры в бильярд при одновременном обеспечении простоты его эксплуатации и снижении его себестоимости изготовления.

Поставленный технический результат достигается за счет того, что тренажёр для игры в бильярд содержит опорную стойку с основанием, и закрепленными на ней при помощи шарниров двумя рычагами, а также загрузочный контейнер для шаров, закрепленный на стойке, а также содержит корзину с запирающим устройством и рычагом запирающего устройства, установленную под нижним концом загрузочного контейнера, на котором установлено распределительно-запирающее устройство, соединенное через трос управления с механической педалью управления, при этом корзина закреплена при помощи шарниров на двух рычагах, на верхнем из которых закреплено устройство торможения шара и контргруз, а между загрузочным контейнером и верхним рычагом установлен гидродемпфер, выполненный с возможностью снижения и усреднения скорости движения корзины, при этом устройство торможения шара выполнено с возможностью его передвижения внутри корзины через отверстие.

Предпочтительно, чтобы в тренажёре для игры в бильярд распределительно-запирающее устройство было выполнено П-образной формы, с запирающей заслонкой дугообразной формы, установленной на П-образном рычаге, закрепленном при помощи шарниров на стенках загрузочного контейнера, с возможностью перемещения заслонки внутри загрузочного контейнера по радиальной траектории.

Желательно, чтобы в тренажёре для игры в бильярд запирающее устройство корзины было выполнено П-образной формы, с запирающей заслонкой дугообразной формы, установленной на П-образном рычаге, закрепленном при помощи шарниров на стенках корзины, с возможностью перемещения заслонки внутри корзины по радиальной траектории с использованием рычага запирающего устройства, закрепленного при помощи шарнира на П-образном рычаге, с установленным на другом его конце колесом.

Целесообразно, чтобы в тренажёре для игры в бильярд загрузочный контейнер для шаров был выполнен в виде цилиндрической трубы диаметром 4-10 см, и установлен на стойке горизонтально, с наклоном под углом 5-8 градусов относительно поверхности, на которой установлен тренажёр.

Предпочтительно, чтобы в тренажёре для игры в бильярд корзина была выполнена в виде цилиндрической трубы диаметром 4-10 см и установлена вертикально под углом 85-90 градусов относительно поверхности бильярдного стола.

Желательно, чтобы в тренажёре для игры в бильярд загрузочный контейнер для шаров и корзина имели скошенные концы под углом 45 градусов, обращенные друг к другу под углом 97-102 градуса.

Целесообразно, чтобы в тренажёре для игры в бильярд загрузочный контейнер и корзина были выполнены из пластика, ПВХ, полипропилена, металлопласта, полиэтилентерефталата.

Предпочтительно, чтобы в тренажёре для игры в бильярд длина нижнего и верхнего рычагов составляла 40-120 см.

Желательно, чтобы в тренажёре для игры в бильярд длина загрузочного контейнера составляла 100-120 см.

Целесообразно, чтобы в тренажёре для игры в бильярд запирающее устройство корзины было выполнено Г-образной формы, с запирающей заслонкой дугообразной формы, установленной на Г-образном рычаге, закрепленном при помощи шарниров на стенках корзины, с возможностью перемещения заслонки внутри корзины по радиальной траектории с использованием рычага запирающего устройства, закрепленного при помощи шарнира на Г-образном рычаге.

Предпочтительно, чтобы в тренажёре для игры в бильярд загрузочный контейнер для шаров и корзина были выполнены в виде трубы квадратного сечения.

Для более подробного раскрытия изобретения далее приводится описание конкретных возможных вариантов его выполнения с соответствующими чертежами.

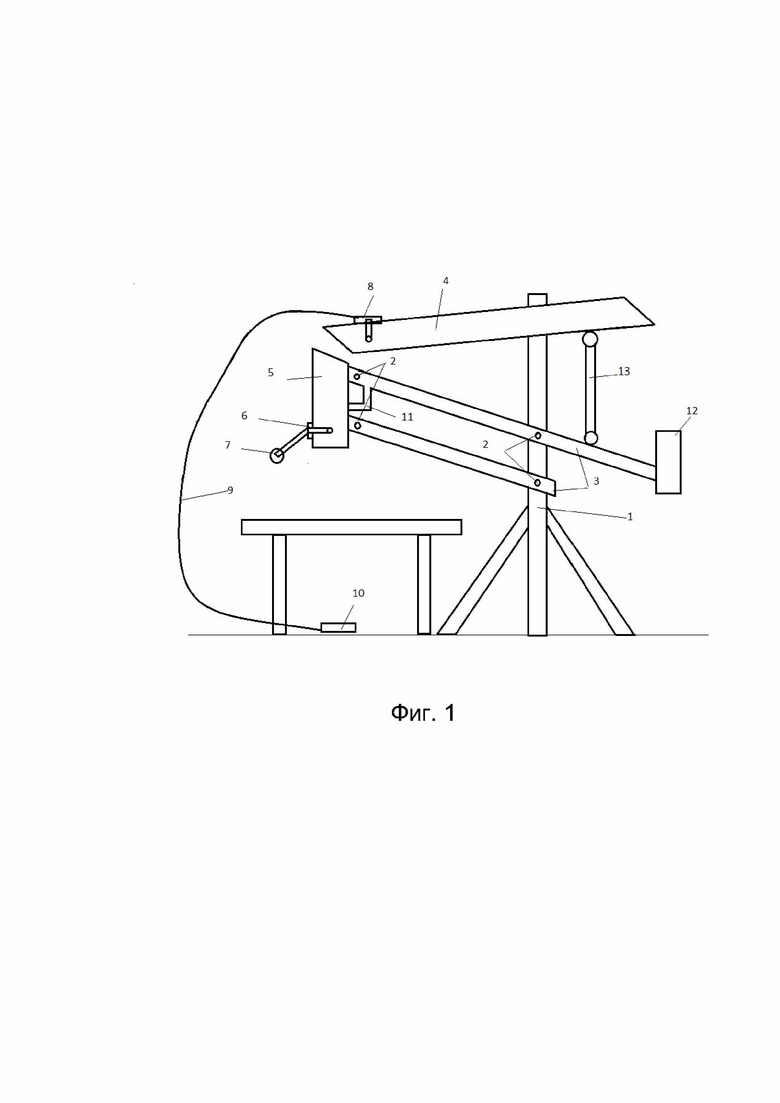

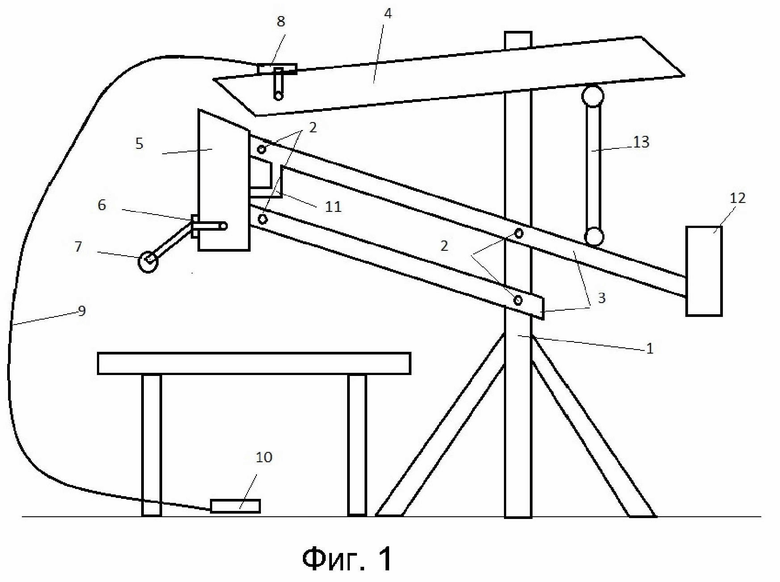

Фиг. 1 - внешний вид тренажёра для игры в бильярд с корзиной в исходном верхнем положении.

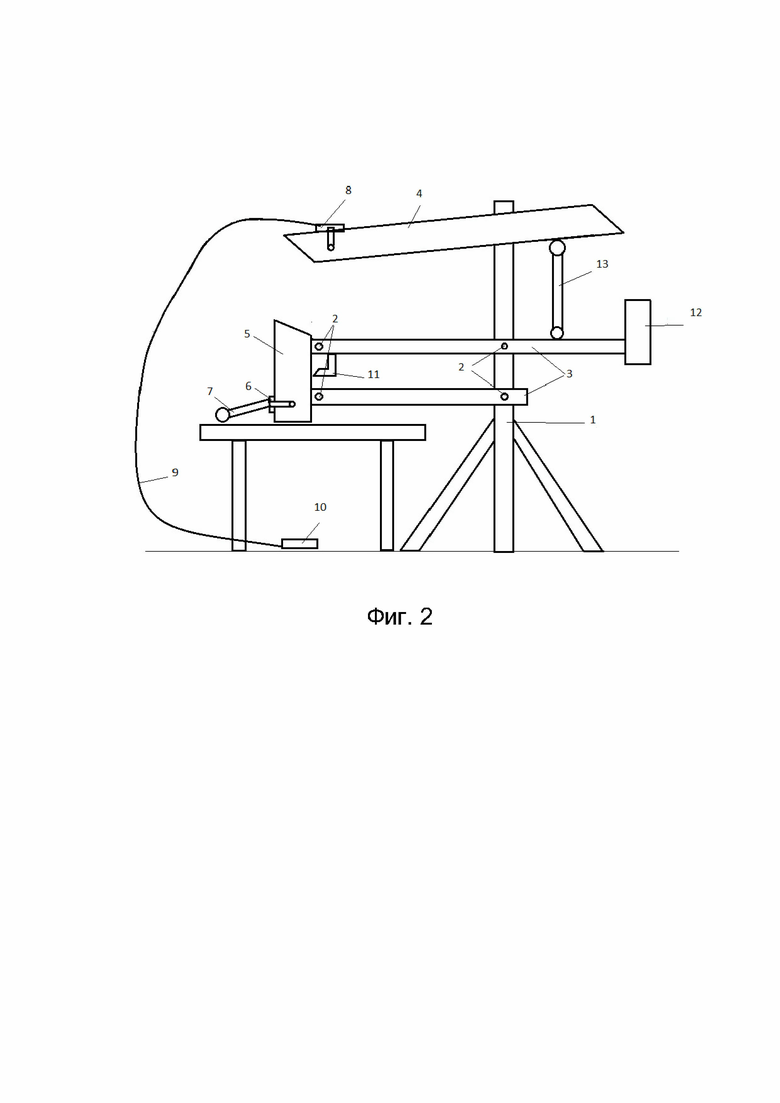

Фиг. 2 - внешний вид тренажёра для игры в бильярд с корзиной в нижнем положении.

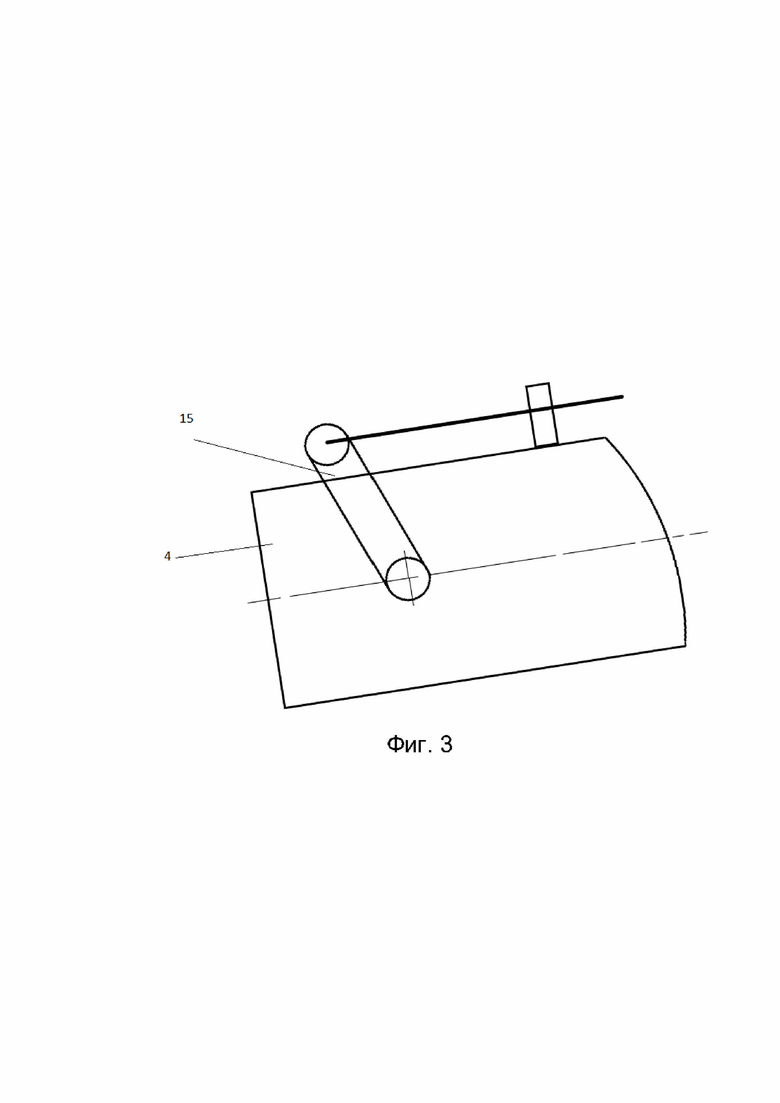

Фиг. 3 - внешний вид загрузочного контейнера с распределительно-запирающим устройством в закрытом положении.

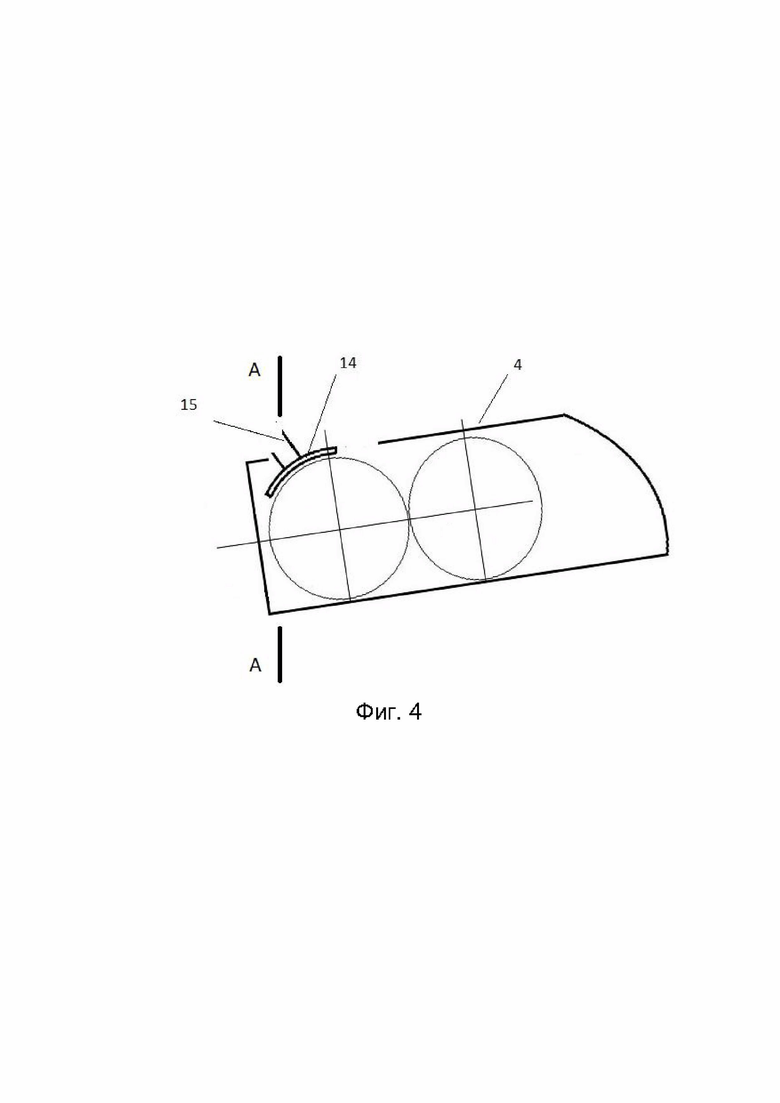

Фиг. 4 - вид загрузочного контейнера в продольном разрезе с заслонкой в закрытом положении.

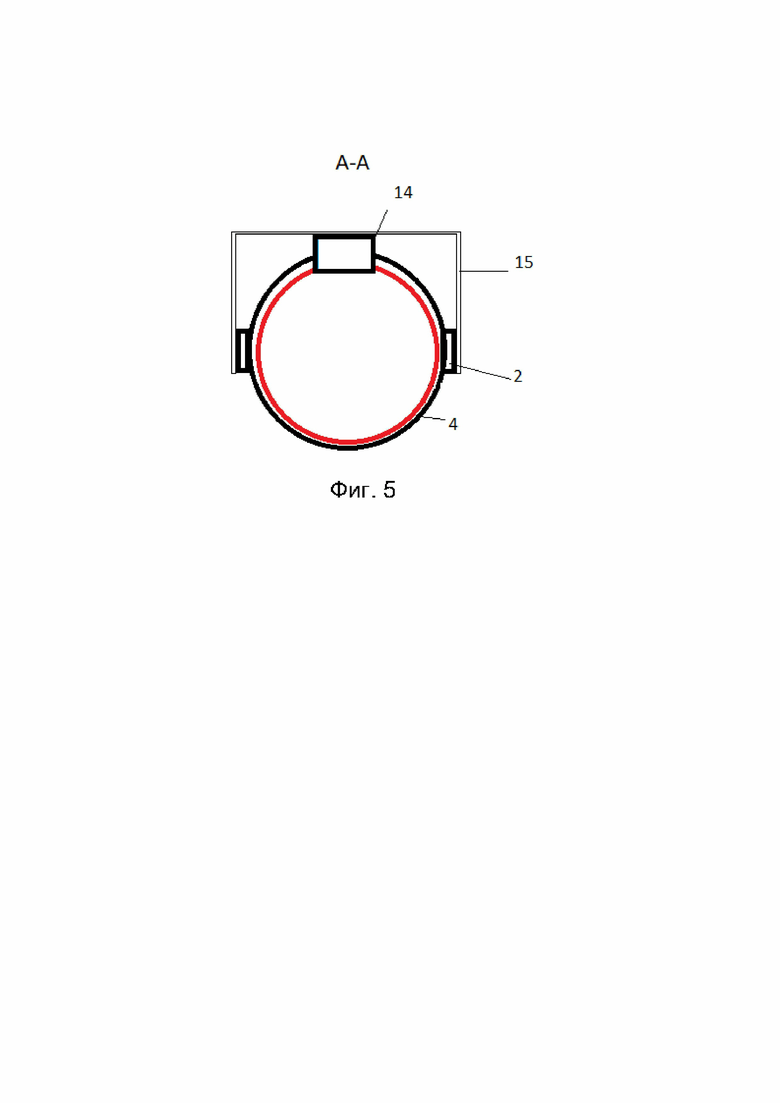

Фиг. 5 - вид загрузочного контейнера в поперечном разрезе (А-А) с заслонкой в закрытом положении.

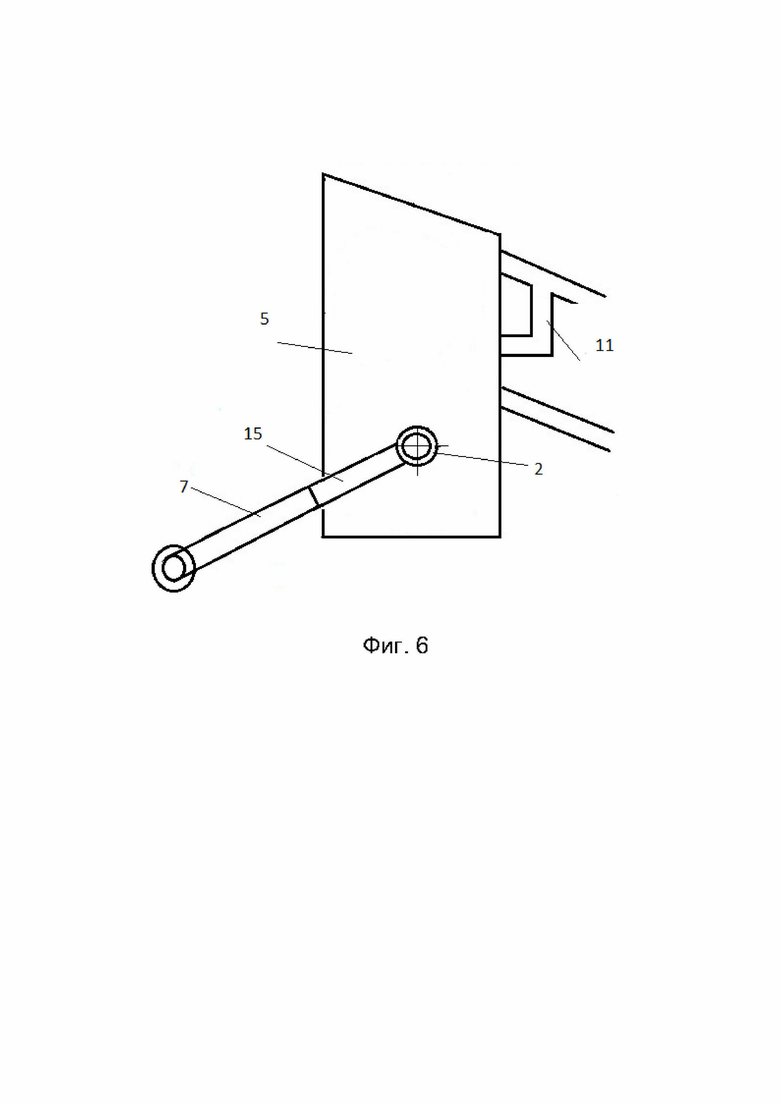

Фиг. 6 - внешний вид корзины с запирающим устройством корзины и рычагами.

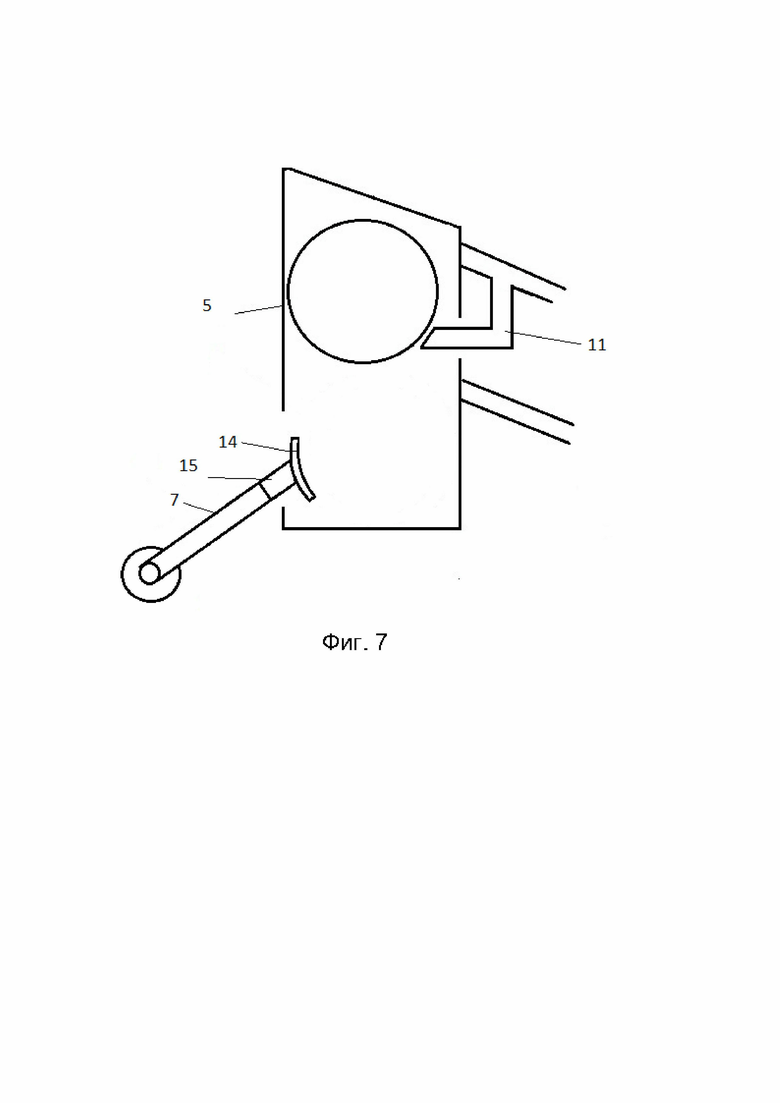

Фиг. 7 - вид корзины в продольном разрезе с устройством торможения в закрытом положении.

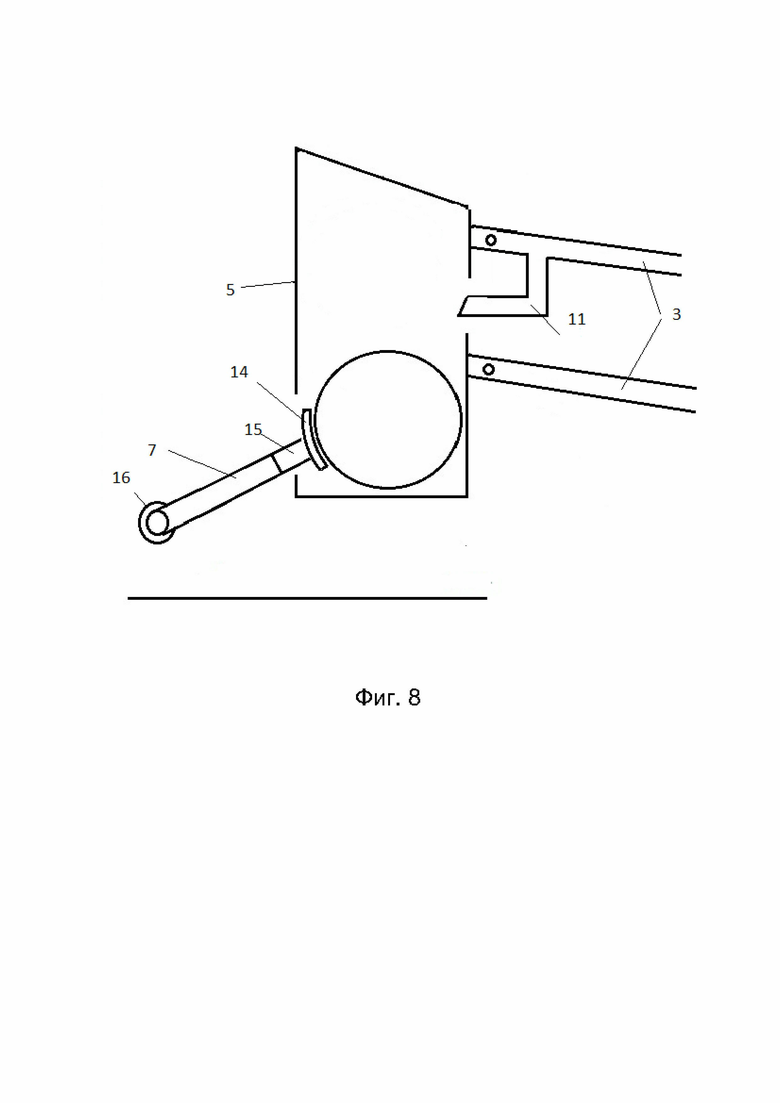

Фиг. 8 - вид корзины в продольном разрезе с устройством торможения в открытом положении и заслонкой в закрытом положении.

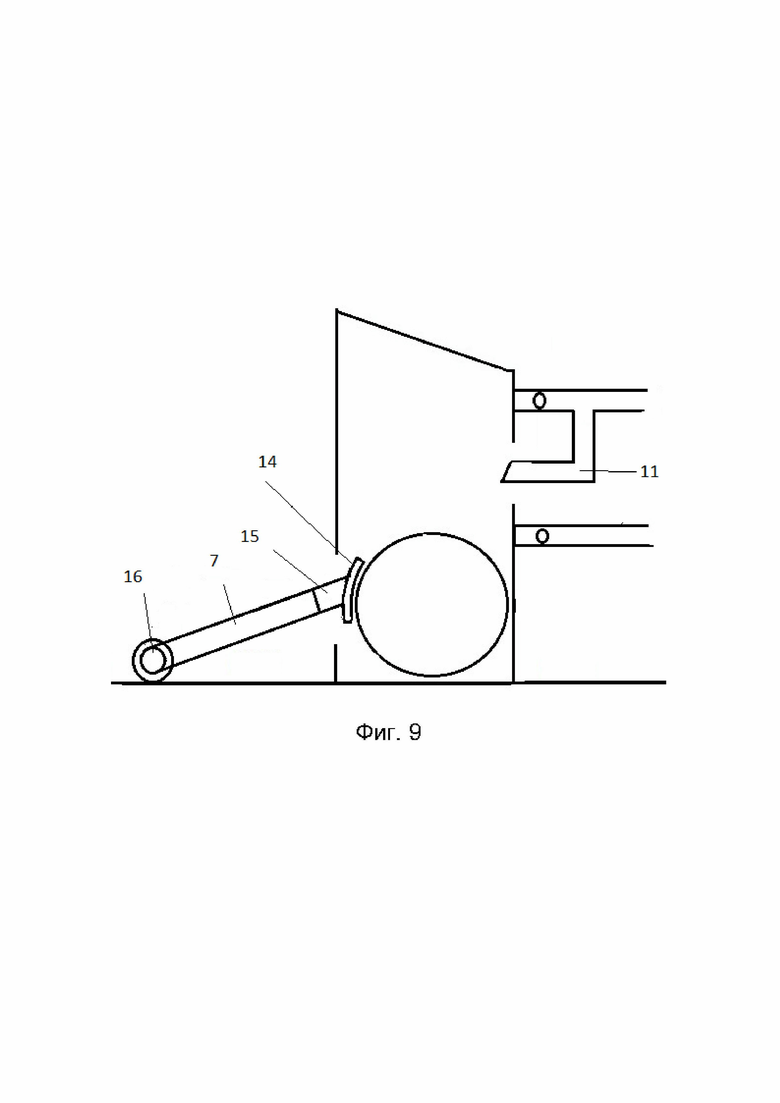

Фиг. 9 - вид корзины в продольном разрезе с заслонкой в открытом положении.

Тренажёр для игры в бильярд, в предпочтительном варианте его выполнения, содержит опорную стойку 1 с основанием, и закрепленными на ней при помощи шарниров 2 двумя рычагами 3, а также загрузочный контейнер 4 для шаров, закрепленный на стойке 1, а также содержит корзину 5 с запирающим устройством 6 и рычагом 7 запирающего устройства, установленную под нижним концом загрузочного контейнера 4, на котором установлено распределительно-запирающее устройство 8, соединенное через трос управления 9 с механической педалью управления 10, при этом корзина 5 закреплена при помощи шарниров 2 на двух рычагах 3, на верхнем из которых закреплено устройство торможения шара 11 и контргруз 12, а между загрузочным контейнером 4 и верхнем рычаге 3 установлен гидродемпфер 13, выполненный с возможностью снижения и усреднения скорости движения корзины 5, при этом устройство торможения 11 шара выполнено с возможностью его движения внутри корзины 5 через отверстие (Фиг. 1, 2, 6).

При этом распределительно-запирающее устройство 8 выполнено П-образной формы, с запирающей заслонкой 14 дугообразной формы, установленной на П-образном рычаге 15, закрепленном при помощи шарниров 2 на стенках загрузочного контейнера 4, с возможностью перемещения заслонки 14 внутри загрузочного контейнера 4 по радиальной траектории с помощью троса управления 9 при нажатии на педаль управления 10 (Фиг. 3-5).

Запирающее устройство 6 корзины 5 также выполнено П-образной формы, с запирающей заслонкой 14 дугообразной формы, установленной на П-образном рычаге 15, закрепленном при помощи шарниров 2 на стенках корзины 5, с возможностью перемещения заслонки 14 внутри корзины 5 по радиальной траектории с использованием рычага 7 запирающего устройства, закрепленного при помощи шарнира 2 на П-образном рычаге 15, с установленным на другом его конце колесом 16 (Фиг 7-9).

В предпочтительном варианте загрузочный контейнер 4 для шаров выполнен в виде цилиндрической трубы диаметром 4-10 см, и установлен на стойке 1 горизонтально, с наклоном под углом 5-8 градусов относительно поверхности, на которой установлен тренажёр. Корзина 5 выполнена также в виде цилиндрической трубы диаметром 4-10 см и установлена вертикально под углом 85-90 градусов относительно поверхности бильярдного стола.

Загрузочный контейнер 4 для шаров и корзина 5 имеют скошенные концы под углом 45 градусов, обращенные друг к другу под углом 97-102 градуса для того, чтобы расстояние между ними было минимальным.

Загрузочный контейнер 4 и корзина 5 могут быть выполнены из алюминия, полипропилена, или полиэтилентерефталата.

Длина рычагов 3, шарнирно закрепленных на стойке 1, составляет 40-120 см, а длина загрузочного контейнера 4 составляет 100-120 см.

Распределительно-запирающее устройство 8 с запирающей заслонкой 14 может быть соединено с педалью управления 10 дистанционно, с помощью электронного устройства.

Функционирует тренажёр для игры в бильярд следующим образом.

Тренажёр устанавливается рядом с бильярдным столом, при помощи стойки 1 настраивается точное место на столе, куда необходимо устанавливать шары. Через верхнее отверстие в загрузочный контейнер 4 загружаются бильярдные шары, которые удерживаются внутри запирающей заслонкой 14 распределительно-запирающего устройства 8. Корзина 5 находится в исходном верхнем положении, на расстоянии 2-3 см от нижнего конца загрузочного контейнера 4.

При нажатии пользователем механической педали управления 10 с помощью троса управления 9 П-образный рычаг 15 приходит в движение и запирающая заслонка 14 перемещается по радиальной траектории из закрытого положения в открытое, тем самым освобождает первый шар и одновременно перекрывает остальные шары, находящиеся в загрузочном контейнере 4. Первый шар под действием силы тяжести выкатывается из загрузочного контейнера 4 и падает в корзину 5. Далее пользователь убирает ногу с механической педали управления 10, и запирающая заслонка 14 перемещается обратно по радиальной траектории из открытого положения в исходное закрытое, тем самым происходит перемещение остальных шаров в загрузочном контейнере 4 для подготовки к следующему циклу (Фиг. 1-2, 3-5). Первый шар, попадая в корзину 5, тормозится при помощи устройства торможения 11, которое в исходном положении частично находится внутри корзины 5 для того, чтобы удержать шар от дальнейшего падения. Далее под действием силы тяжести, а также при помощи гидродемпфера 13, корзина 5 начинает плавное движение вниз. Во время движения корзины 5 вниз, устройство торможения 11 выходит из внутреннего пространства корзины 5 и освобождает шар, который под действием силы тяжести перемещается далее вниз корзины и тормозится при помощи запирающего устройства 6 корзины 5. При приближении корзины 5 к поверхности стола, колесо 16, установленное на рычаге 7 запирающего устройства корзины касается стола и начинает движение по поверхности стола, тем самым при помощи рычага 7 запирающего устройства и П-образного рычага 15 запирающая заслонка 14 начинает перемещаться по радиальной траектории из закрытого положения в открытое. В финальной стадии движения корзины 5 с шаром, когда нижний край корзины 5 приближается на расстояние 4-6 мм от поверхности стола, запирающая заслонка 14 полностью переходит в открытое положение, тем самым освобождает шар, который под действием силы тяжести выходит из корзины 5 и плавно устанавливается на поверхность стола (Фиг. 6-9). После установки шара на стол при помощи контргруза 12 и гидродемпфера 13 корзина 5 начинает плавное движение вверх в исходное положение. По мере продвижения корзины 5 вверх запирающая заслонка 14 запирающего устройства 6 переходит обратно в закрытое положение, а устройство торможения 11 заходит обратно во внутреннее пространство корзины 5.

За счёт наличия гидродемпфера 13 обеспечивается плавное и равномерное движение корзины 5 вниз и вверх.

За счёт наличия устройства торможения 11 снижается ударная нагрузка от шара на запирающее устройство 6 внутри корзины 5, тем самым повышается надежность тренажёра.

За счёт наличия запирающего устройства 6 корзины 5 с рычажной системой и колесом 16 обеспечивается плавная установка шара на бильярдный стол, тем самым увеличивается долговечность поверхности стола.

За счёт наличия запирающе-распределительного устройства 8, управляемого механической педалью управления 10, обеспечивается возможность непрерывной и удобной работы с тренажёром.

За счёт длины рычагов 3, составляющей 40-120 см обеспечивается возможность устанавливать шар в любое место бильярдного стола, в том числе вдоль борта, на расстоянии от стола не более 3 мм.

За счёт длины загрузочного контейнера от 100 до 120 см в него возможно установить до 15 бильярдных шаров, и таким образом, тренажёр может работать непрерывно в течение 15 циклов, что позволяет добиться максимальной эффективности во время одиночных тренировок, не отвлекаясь на частую загрузку контейнера.

За счёт открытого верхнего конца загрузочного контейнера и удобного доступа, в него возможно загружать новые шары прямо во время тренировки, не мешая работе тренажёра. Тем самым при наличии напарника тренажёр может работать непрерывно в течение любого необходимого количества циклов.

Стойка может быть выполнена телескопической для настройки удобной высоты под конкретный бильярдный стол.

Оригинальная конструкция тренажёра не мешает обзору во время тренировки, так как все элементы конструкции находятся над поверхностью стола.

Диаметр загрузочного контейнера и корзины может быть от 5,5 до 7,5 см, под любой размер шара, поэтому тренажёр подходит для обучения игры в русский бильярд, американский (пул), снукер, карамболь и прочие разновидности бильярда с различными размерами шаров.

Запирающее устройство 6 корзины 5 может быть выполнено Г-образной формы, с запирающей заслонкой 14 дугообразной формы, установленной на Г-образном рычаге.

Загрузочный контейнер 4 для шаров и корзина 5 могут быть выполнены в виде трубы квадратного сечения.

За счёт отсутствия электроприводов и пневмоприводов управления, а также за счёт наличия легко собираемых и легко заменяемых элементов управления достигается простота конструкции и удобство использования тренажёра.

За счет выполнения большинства элементов конструкции тренажёра из пластика, ПВХ, полипропилена, металлопласта или полиэтилентерефталата, обеспечен легкий вес тренажёра, не более 7 кг.

Таким образом, за счет создания уникального запирающе-распределительного устройства 8, которое управляется за счет использования механической педали управления 10, и уникальной корзины 5 с устройством торможения 11 и запирающим устройством 6 удалось добиться повышения надежности тренажёра и простоты его эксплуатации, а также удалось добиться снижения себестоимости изготовления данного устройства, так как тренажёр не требует использования дорогостоящих электрических или электронных устройств управления, а также позволяет кардинально изменить способы и методы тренировок для достижения высоких результатов в более короткие сроки.

Как очевидно специалистам в данной области техники, данное изобретение возможно разработать в других конкретных формах, не выходя при этом за рамки сущности данного изобретения.

При этом настоящие варианты осуществления необходимо считать просто иллюстративными, а не ограничивающими, причем объем изобретения представлен его формулой, и предполагается, что в нее включены все возможные изменения и область эквивалентности пунктам формулы данного изобретения.

Предлагаемое изобретение относится к тренажёрам для обучения игре в бильярд и может быть использовано для отработки различных прицельных ударов по шарам из заданных положений на бильярдном столе. Тренажёр для игры в бильярд содержит опорную стойку с основанием и закрепленными на ней при помощи шарниров двумя рычагами, а также загрузочный контейнер для шаров, закрепленный на стойке, также содержит корзину с запирающим устройством и рычагом запирающего устройства, установленную под нижним концом загрузочного контейнера, на котором установлено распределительно-запирающее устройство, соединенное через трос управления с механической педалью управления, при этом корзина закреплена при помощи шарниров на двух рычагах, на верхнем из которых закреплено устройство торможения шара и контргруз, а между загрузочным контейнером и верхнем рычагом установлен гидродемпфер, выполненный с возможностью снижения скорости движения корзины, при этом устройство торможения шара выполнено с возможностью его движения внутри корзины через боковое отверстие. Изобретение обеспечивает повышение надежности тренажёра для игры в бильярд при одновременном обеспечении простоты его эксплуатации и снижении его себестоимости изготовления. 10 з.п. ф-лы, 9 ил.

1. Тренажёр для игры в бильярд, содержащий опорную стойку с основанием и закрепленными на ней при помощи шарниров двумя рычагами, а также загрузочный контейнер для шаров, закрепленный на стойке, отличающийся тем, что содержит корзину с запирающим устройством и рычагом запирающего устройства, установленную под нижним концом загрузочного контейнера, на котором установлено распределительно-запирающее устройство, соединенное через трос управления с механической педалью управления, при этом корзина закреплена при помощи шарниров на двух рычагах, на верхнем из которых закреплено устройство торможения шара и контргруз, а между загрузочным контейнером и верхним рычагом установлен гидродемпфер, выполненный с возможностью снижения и усреднения скорости движения корзины, при этом устройство торможения шара выполнено с возможностью его передвижения внутри корзины через отверстие.

2. Тренажёр для игры в бильярд по п. 1, отличающийся тем, что распределительно-запирающее устройство выполнено П-образной формы с запирающей заслонкой дугообразной формы, установленной на П-образном рычаге, закрепленном при помощи шарниров на стенках загрузочного контейнера, с возможностью перемещения заслонки внутри загрузочного контейнера по радиальной траектории.

3. Тренажёр для игры в бильярд по п. 1, отличающийся тем, что запирающее устройство корзины выполнено П-образной формы с запирающей заслонкой дугообразной формы, установленной на П-образном рычаге, закрепленном при помощи шарниров на стенках корзины, с возможностью перемещения заслонки внутри корзины по радиальной траектории с использованием рычага запирающего устройства, закрепленного при помощи шарнира на П-образном рычаге, с установленным на другом его конце колесом.

4. Тренажёр для игры в бильярд по п. 1, отличающийся тем, что загрузочный контейнер для шаров выполнен в виде цилиндрической трубы диаметром 4-10 см и установлен на стойке горизонтально с наклоном под углом 5-8 градусов относительно поверхности, на которой установлен тренажер.

5. Тренажёр для игры в бильярд по п. 1, отличающийся тем, что корзина выполнена в виде цилиндрической трубы диаметром 4-10 см и установлена вертикально под углом 85-90 градусов относительно поверхности бильярдного стола.

6. Тренажёр для игры в бильярд по п. 1, отличающийся тем, что загрузочный контейнер для шаров и корзина имеют скошенные концы под углом 45 градусов, обращенные друг к другу под углом 97-102 градуса.

7. Тренажёр для игры в бильярд по п. 1, отличающийся тем, что загрузочный контейнер и корзина выполнены из пластика, ПВХ, полипропилена, металлопласта, полиэтилентерефталата.

8. Тренажёр для игры в бильярд по п. 1, отличающийся тем, что длина нижнего и верхнего рычагов составляет 40-120 см.

9. Тренажёр для игры в бильярд по п. 1, отличающийся тем, что длина загрузочного контейнера составляет 100-120 см.

10. Тренажёр для игры в бильярд по п. 1, отличающийся тем, что запирающее устройство корзины выполнено Г-образной формы с запирающей заслонкой дугообразной формы, установленной на Г-образном рычаге, закрепленном при помощи шарниров на стенках корзины, с возможностью перемещения заслонки внутри корзины по радиальной траектории с использованием рычага запирающего устройства, закрепленного при помощи шарнира на Г-образном рычаге.

11. Тренажёр для игры в бильярд по п. 1, отличающийся тем, что загрузочный контейнер для шаров и корзина выполнены в виде трубы квадратного сечения.
