ИНФОРМАЦИОННАЯ СИСТЕМА ПОДГОТОВКИ ПОЛЁТНЫХ ЗАДАНИЙ НА ИСПЫТАТЕЛЬНЫЕ ПОЛЁТЫ Российский патент 2025 года по МПК G06F15/04 G06F15/16

Заявленное изобретение относится к информационным системам в авиации и может быть использовано для автоматизации процесса разработки полетных заданий (ПЗ) на испытательные полеты за счет организации информационного сопряжения электронного хранилища текстовых данных и рабочего места подготовки ПЗ на испытательные полеты, а также анализа и обработки циркулирующей в них текстовой информации.

В процессе подготовки ПЗ на испытательный полет возникает необходимость в анализе большого количества текстовой информации нормативно-технической документации, хранящейся как в электронной, так и в бумажной форме. Зачастую, такие информационные источники слабо структурированы и имеют значительный информационный объем, что существенно затрудняет поиск необходимых сведений и увеличивает время подготовки ПЗ. Процесс усложняется тем, что информация об одном и том же объекте поиска может содержаться одновременно в нескольких разнотипных документах или в одном документе, но в различных его частях. В таких условиях при составлении ПЗ возникают предпосылки к возникновению ошибок и неточностей, связанные с человеческим фактором. Такие ошибки отражаются на качестве выполнения экипажем испытательного полета, а также могут повлиять на безопасность его выполнения.

Указанных недостатков можно избежать посредством создания электронного информационного хранилища, обеспечивающего оперативный доступ к любой технической и нормативно-технической документации и организации его совместной работы с автоматизированным рабочим местом подготовки ПЗ на испытательные полеты. Для реализации информационного сопряжения указанных технических средств необходимо создание информационной системы, обеспечивающей циркуляцию данных в сети «информационное хранилище - рабочее место», а также их попутный анализ и обработку. Обработка и анализ текстовой информации в информационной системе осуществляется за счет реализации функции интеллектуального поиска. Под понятием «интеллектуальный поиск» подразумевается семантический анализ исследуемого текста, проводимый с целью определения смысловой нагрузки и взаимосвязи каждой его значимой единицы (слова, предложения, абзаца…) с последующей выдачей по запросу совокупности значимых единиц исследуемого текста, объединенных семантикой пользовательского запроса (Цитульский A.M., Иванников А.В., Рогов И.С. Интеллектуальный анализ текста // StudNet. 2020. №6. URL: https://cyberleninka.ru/article/n/intellektualnyy-analiz-teksta). Таким образом, для осуществления возможности интеллектуального поиска текстовой информации, в состав информационной системы должны быть включены технические средства, реализующие алгоритмы решения NLP-задач (Natural Language Processing, обработка естественного языка).

Для решения указанных задач в заявленном изобретении применяются вычислительные модели нейронных сетей типа Transformer. Такие вычислительные модели являются наиболее прогрессивными и показывают наилучшие результаты при решении задач обработки и анализа больших объемов текстовой информации. Вычислительные модели типа Transformer строятся на принципах теории конечных автоматов, что позволяет им обрабатывать элементы входной последовательности данных параллельно. Это существенно ускоряет процесс обучения нейронной сети и позволяет эффективно работать с большими объемами входных данных. Кроме того, благодаря принципам теории конечных автоматов в вычислительных моделях типа Transformer удалось реализовать механизм self-attention («внимание на себя»), который позволяет обращаться в любой момент времени к любому элементу обрабатываемой последовательности данных без необходимости хранить промежуточные шаги обработки.

Наиболее распространенной предварительно обученной вычислительной моделью типа Transformer, используемой для обработки текстовых данных, является модель BERT (Bidirectional Encoder Representations from Transformers, двунаправленная нейронная сеть-кодировщик), разработанная учеными из Google (Vaswani A., ShazeerN., ParmarN., UszkoreitJ., Jones L., Gomez A.N., Kaiser L.U., Polosukhin I. Attention is all you need // Advances in neural information processing systems. 2017. Vol. 30. 15 p. DOI: 10.48550/arXiv. 1706.03762). Отличительной особенностью модели BERT является возможность двунаправленного «внимания» при анализе текстовой последовательности, то есть работа, как с левосторонним, так и с правосторонним контекстом, что существенно улучшает качество определения семантики анализируемого текста. Кроме того, модель BERT является предварительно обученной на большом русскоязычном корпусе лингвистических данных и имеет открытый код, что делает возможным ее использование в заявленном изобретении.

Заявленное изобретение позволяет реализовать информационное сопряжение электронного хранилища данных и рабочего места подготовки ПЗ на испытательные полеты путем объединяя их в единую информационную систему. Применение в заявленном изобретении технических средств, реализующих алгоритмы семантического анализа и обработки текстовой информации посредством вычислительной модели BERT, позволяет существенно повысить уровень автоматизации процесса подготовки ПЗ на испытательные полеты и сократить время его выполнения.

При этом, наиболее близким аналогом, известным из уровня техники, является изобретение «Комплексная система подготовки и корректировки полетных заданий, навигации и управления летательного аппарата» (патент на изобретение RU 2747760), состоящее из наземной системы подготовки полетного задания и бортового навигационного комплекса, связь между которыми осуществляется посредством переносного носителя данных, причем система подготовки полетного задания состоит из универсального устройства записи информации на переносной носитель данных, универсального видеомонитора и комплекта универсальных устройств управления, соединенных входами-выходами с электронным блоком, включающим взаимосоединенные входами-выходами по универсальной магистрали информационного обмена вычислительно-логический функциональный модуль базы данных картографической информации, вычислительно-логический функциональный модуль базы данных аэронавигационной информации, вычислительно-логический функциональный модуль интерактивного формирования маршрута полета летательного аппарата, вычислительно-логический функциональный модуль формирования полетного задания и вычислительно-логический функциональный модуль записи полетного задания на переносной носитель данных, а навигационный комплекс состоит из взаимосоединенных входами-выходами по каналу информационного обмена устройства считывания информации с переносного носителя данных, комплекта навигационно-пилотажных систем, радиотехнической системы связи и бортовой цифровой вычислительной системы, включающей взаимосоединенные входами-выходами по бортовой магистрали информационного обмена (БМИО) вычислительно-логический функциональный модуль объединенной базы данных (ОБД), вычислительно-логический функциональный модуль формирования управляющих сигналов (ФУС), вычислительно-логический функциональный модуль ввода-вывода и управления информационным обменом, отличающаяся тем, что она дополнительно снабжена программно-аппаратным комплексом анализа реализуемости полетного задания, в состав которого входят универсальные интерфейсные устройства, в том числе универсальный видеомонитор и комплект универсальных устройств управления, соединенные входами-выходами с электронным вычислительным блоком (ЭВБ), включающим универсальную магистраль информационного обмена, вычислительно-логический функциональный модуль базы данных картографической информации, вычислительно-логический функциональный модуль базы данных аэронавигационной информации, вычислительно-логический функциональный модуль интерактивной корректировки полетного задания, вычислительно-логический функциональный модуль расчета потребного запаса топлива для полета по скорректированному маршруту, причем электронный вычислительный блок программно-аппаратного комплекса анализа реализуемости полетного задания посредством проводных линий связи соединен с вычислительно-логическим функциональным модулем формирования полетного задания из состава наземной системы подготовки полетного задания, а вычислительно-логический функциональный модуль интерактивной корректировки полетного задания из состава электронного вычислительного блока программно-аппаратного комплекса анализа реализуемости полетного задания соединен с наземной радиотехнической системой связи.

Недостатками этого решения является то, что система, в силу ограниченных функциональных возможностей в части подготовки ПЗ, не позволяет организовать обмен данными с электронным хранилищем нормативно-технической документации, а также не использует наиболее актуальные вычислительные модели нейронных сетей в своих вычислительно-логических функциональных модулях, что существенно увеличивает время информационного взаимодействия между элементами системы.

Технической задачей заявленного изобретения является автоматизация процесса разработки ПЗ на испытательные полеты, а также создание задела для реализации концепции единого информационного пространства обеспечения летных испытаний.

Решение технической задачи достигается тем, что информационная система подготовки полетных заданий на испытательные полеты, реализующая функции анализа и обработки текстовой информации включает: внешний носитель полетных данных, вход-выход которого соединен с первым входом-выходом электронного хранилища полетных заданий и служебной информации; второй вход-выход электронного хранилища полетных заданий и служебной информации, соединенный с первым входом-выходом электронно-вычислительного устройства; второй вход-выход электронно-вычислительного устройства, соединенный с первым входом-выходом порта подключения к локальной сети передачи данных; второй вход-выход порта подключения к локальной сети передачи данных, соединенный через локальную сеть передачи данных с первым входом-выходом сетевого коммутатора; второй вход-выход сетевого коммутатора, соединенный с первым входом-выходом модуля обработки пользовательских запросов и формирования ответных сообщений; второй вход-выход модуль обработки пользовательских запросов и формирования ответных сообщений, соединенный с третьим входом-выходом системной шины; первый вход-выход системной шины, соединенный со входом выходом оперативно-запоминающего устройства; второй вход-выход системной шины, соединенный со входом-выходом модуля анализа данных; пятый вход-выход системной шины, соединенный со входом-выходом адаптера питания; четвертый вход-выход системной шины, соединенный с первым входом-выходом криптошлюза; второй вход-выход криптошлюза, соединенный с вторым входом-выходом межсетевого экрана; первый вход-выход межсетевого экрана, соединенный с первым входом-выходом порта подключения к внешней сети передачи данных; второй вход-выход порта подключения к внешней сети передачи данных, соединенный через внешнюю сеть передачи данных с первым входом-выходом сетевого коммутатора; второй вход-выход сетевого коммутатора, соединенный с первым входом выходом криптошлюза; второй вход-выход криптошлюза, соединенный с первым входом-выходом устройства управления электронным хранилищем; второй вход-выход устройства управления электронным хранилищем, соединенный с входом-выходом электронного хранилища нормативно-технической документации, причем к локальной и внешней вычислительным сетям, подключаются идентичные заявленным технические средства, организуя тем самым распределенный доступ к информационному хранилищу нормативно-технической документации и параллельную работу специалистов по подготовке нескольких полетных заданий.

Технический результат, достигаемый совокупностью признаков заявленного изобретения, заключается в сокращении времени информационного взаимодействия между хранилищем нормативно-технической документации и автоматизированным рабочим местом подготовки ПЗ на испытательные полеты.

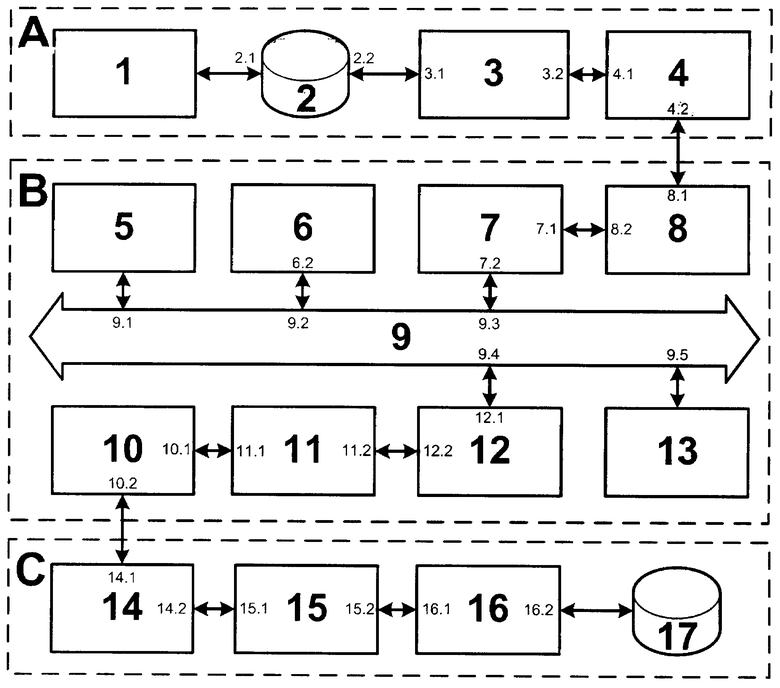

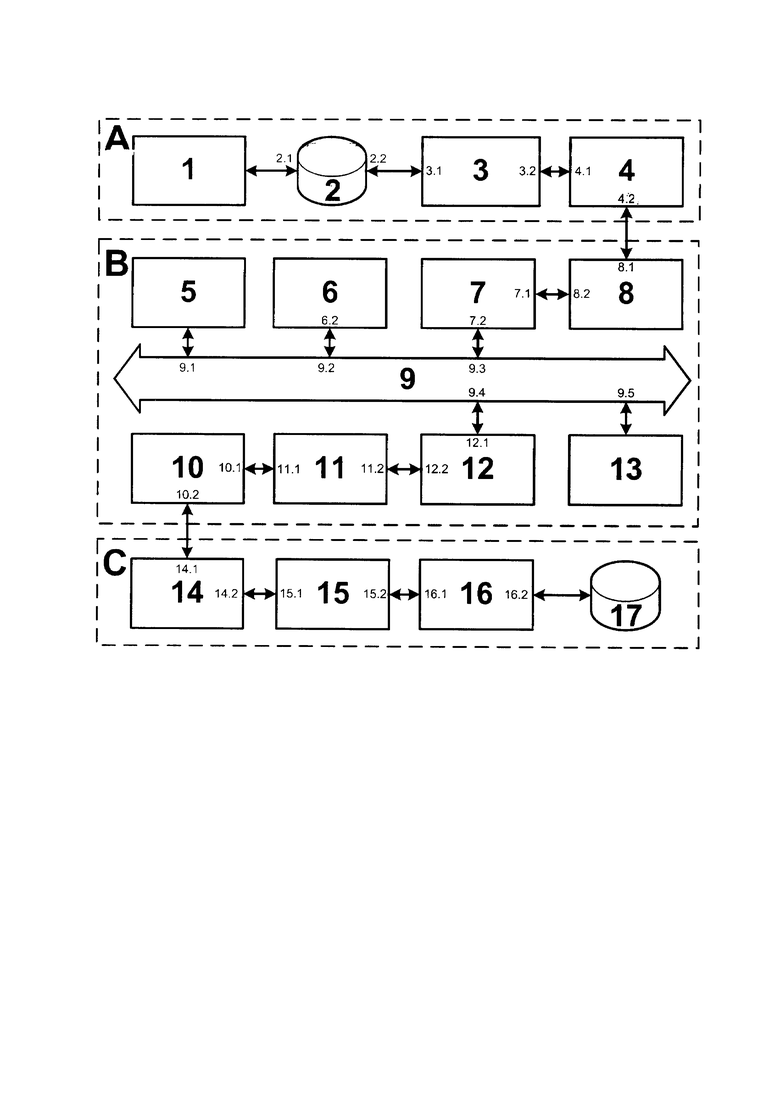

Функционирование заявленного изобретения иллюстрируется фигурой, на которой обозначены:

Контур А - рабочее место подготовки ПЗ на испытательные полеты (устройство А). Представляет собой совокупность технических средств (1-4), организованных в рабочее место пользователя (стойка с техническими средствами, рабочая поверхность), позволяющее формировать ПЗ в печатной и электронной форме.

Контур В - интерфейс передачи данных (устройство В), реализующий функции анализа и обработки текстовой информации. Представляет собой корпус, внутри которого на многослойных печатных платах посредством поверхностного монтажа размещены модули и элементы (5-7, 9, 10), а также обособленные функциональные устройства (8, 11-13);

Контур С - информационное хранилище нормативно-технической документации (устройство С). Представляет собой совокупность технических средств (14-17), обеспечивающих хранение большого объема текстовой информации и доступ к ней по запросу пользователя.

1 - внешний носитель полетных данных (НПД);

2 - электронное хранилище ПЗ и служебной информации;

3 - электронно-вычислительное устройство (ЭВУ);

4 - порт подключения к локальной сети передачи данных LAN (Local Area Network);

5 - оперативно-запоминающее устройство (ОЗУ);

6 - модуль анализа данных;

7 - модуль обработки пользовательских запросов и формирования ответных сообщений;

8 - сетевой коммутатор;

9 - системная шина;

10 - порт подключения к внешней сети передачи данных WAN (World Area Network);

11 - межсетевой экран;

12 - криптошлюз;

13 - адаптер питания;

14 - сетевой коммутатор;

15 - криптошлюз;

16 - устройство управления электронным хранилищем;

17 - электронное хранилище нормативно-технической документации.

Блок 1 - внешний НПД представляет собой внешний энергонезависимый модуль памяти типа USB 3.0 (Universal Serial Bus, универсальная последовательная шина) со встроенным USB-токеном криптозащиты типа JaCarta и информационным объемом 16 ГБ, может быть реализован в рамках известного технического решения (https://www.aladdin-rd.ru/catalog/sa-jacarta/). Предназначен для записи и временного хранения сформированных ПЗ с целью работы с ними на борту летательного аппарата во время выполнения испытательных полетов;

Блок 2 - электронное хранилище ПЗ и служебной информации. Представляет собой набор энергонезависимых модулей памяти (могут быть использованы твердотельные SSD-накопители следующего типа https://selniconductor.samsung.com/ssd/enterprise-ssd/pm1643-pm1643a/), обеспечивающих хранение информации и подключение внешних устройств посредством портов типа USB 3.0;

Блок 3 - электронно-вычислительное устройство, представляющее собой совокупность вычислительного блока и периферийных устройств ввода-вывода информации. Посредством графического интерфейса позволяет формировать запросы к электронному хранилищу нормативно-технической документации на естественном языке (в виде текстового запроса).

Блок 4 - представляет собой порт подключения к LAN, в которой находится рабочее место подготовки ПЗ на испытательные полеты (устройство А). Информационное взаимодействие осуществляется на основе стека протоколов TCP/IP по открытому каналу передачи данных.

Блок 5 - оперативно-запоминающее устройство представляет собой набор микросхем памяти (https://mikron.ru/products/high-rel-ic/memory/ram/) и управляющего микроконтроллера (https://mikron.ru/products/high-rel-ic/microprocessors-dsp/dsp/). Модуль обеспечивает промежуточное хранение, информационных сообщений, формируемых модулем анализа данных (блок 6), модулем обработки пользовательских запросов и формирования ответных сообщений (блок 7), а также информационных сообщений, поступающих от устройства С.

Блок 6 - модуль анализа данных представляет собой вычислительно-логический модуль, состоящий из микропроцессора и набора вспомогательных радиокомпонентов. Алгоритмы работы микропроцессора построены на основе вычислительной модели предварительно обученной нейронной сети по типу модели BERT, которые позволяют реализовать решение задач семантического анализа текста пользовательского запроса. Описание алгоритмов приведено в https://rdc.grfc.ru/2021/09/semantic_analysis/.

Блок 7 - модуль обработки пользовательских запросов и формирования ответных сообщений, представляющий собой микропроцессор и набор вспомогательных радиокомпонентов. Модуль реализует преобразование информационных сообщений, поступающих от устройства А в виде запросов на естественном языке, в форму, воспринимаемую модулем анализа данных (блок 6). Также, осуществляет преобразование указанных сообщений в обратной последовательности для передачи в устройство А.

Блок 8, 14 - сетевой коммутатор, обеспечивающий обмен информацией по локальной сети передачи данных между устройствами А и В (В и С). Может быть реализован в рамках известного технического решения (https://www.industrialnets.ru/promyshlennye-ethernet-kommutatory/)

Блок 9 - системная шина выполнена в виде проводящих слоев на печатных платах и навесного монтажа между печатными платами и функциональными элементами устройства В. Обеспечивает обмен информацией между функциональными элементами устройства В (блоки 5-12), а также обеспечивает их питание от адаптера питания (блок 13).

Блок 10 - представляет собой порт подключения к WAN, в которой находится устройство С.Информационное взаимодействие осуществляется на основе стека протоколов TCP/IP совместно-с-шифрованием-и-фильтрацией1 информационных потоков, которую обеспечивает межсетевой экран (блок 11) и криптошлюз (блок 12).

Блок 11 - межсетевой экран представляет собой техническое устройство в виде печатной платы с микропроцессором, блоками энергонезависимой памяти и соединительными разъемами предназначенное для фильтрации трафика, передаваемого по внешней сети передачи данных (от устройства С), и ограничения доступа к локальной сети передачи данных (к устройству А). Может быть выполнен в рамках известного технического решения (Прудников А.И., Шахов В.Г., Особенности использования технологии ViPNet для защиты информации в корпоративных сетях // ОНВ. 2012. №2 (110). URL: https://cyberleninka.ru/article/n/osobennosti-ispolzovaniya-tehnologii-vipnet-dlya-zaschity-informatsii-v-korporativnyh-setyah).

Блок 12, 15 - криптошлюз представляет собой техническое устройство в виде печатной платы с микропроцессором, блоками энергонезависимой памяти и соединительными разъемами предназначенный для шифрования и дешифровки информации, передаваемой по внешней сети передачи данных (между устройствами В и С), туннелирования канала передачи данных, а также аутентификации пользователей электронного хранилища (блок 17). Может быть реализован в рамках известного технического решения в среде ViPNet (https://vipnet-hw.ru/pak-vipnet-xfirewall/), использующего криптоалгоритмы соответствующие ГОСТ 34.12-2018 Криптографическая защита информации.

Блок 13 адаптер питания представляет собой печатную плату с размещенной на ней микросхемой и пассивными радиокомпонентами, обеспечивает питание внутренних элементов устройства В напряжением требуемого номинала через системную шину (блок 9), а также выполняет функции стабилизатора напряжения. Может быть реализован в рамках известного технического решения («Однотактный преобразователь постоянного напряжения», патент на изобретение RU 2573433).

Блок 16 - устройство управления электронным хранилищем представляет собой вычислительное устройство, реализующее администрирование электронного хранилища (блок 17), обеспечивающее целостность находящихся в нем данных и осуществляющее операции ввода-вывода информации по запросу от устройства А. Может быть реализовано в рамках известного технического решения (https://www.supermicro.com/en/products/system/2U/2029/SSG-2029P-E1CR24H.cfm).

Блок 17 - электронное хранилище нормативно-технической документации. Представляет собой набор энергонезависимых модулей памяти (могут быть использованы твердотельные SSD-накопители следующего типа https://semiconductor.samsung.com/ssd/enterprise-ssd/pml643-pm1643a/), обеспечивающих хранение текстовой информации и подключение внешних устройств посредством портов типа USB 3.0.

Функционирование заявленного изобретения заключается в следующем.

Пользователь рабочего места подготовки ПЗ на испытательные полеты (устройство А) посредством графического интерфейса ЭВУ (блок 3), формирует запрос к электронному хранилищу нормативно-технической документации о выдаче требуемых для составления ПЗ сведений. Сформированный запрос, через локальную сеть передачи данных по логике стека протоколов TCP/IP, передается на устройство В. Устройства А и В подключены к локальной вычислительной сети посредством блоков 4 и 8 соответственно. При этом, использование сетевого коммутатора (блок 8) в устройстве В обусловлено тем, что к нему могут быть подключены несколько рабочих мест (устройств А), которые используют устройство В одновременно, что позволяет организовать многопользовательский доступ к электронному хранилищу в пределах локальной вычислительной сети (группа специалистов одной организации, чьи рабочие места объединены в локальную сеть).

В устройстве В принятый запрос попадает в модуль обработки пользовательских запросов и формирования ответных сообщений (блок 7), где происходит его преобразование к форме, воспринимаемой модулем анализа данных (блок 6). Таким образом, пользовательский запрос, сформированный на языке программирования Python 3.11, транслируется в язык программирования С++. Это обусловлено тем, что С++ имеет большее быстродействие и ориентированность на работу с микропроцессорной техникой, что является важными качествами при решении задач анализа больших объемов текстовой информации. Преобразованный пользовательский запрос через системную шину (блок 9) передается в модуль анализа данных (блок 6), где происходит его дальнейшая обработка.

В первую очередь осуществляется классификация информационного запроса по двум признакам: запрос структурированной информации (табличная информация); запрос неструктурированной информации (текст нормативно-технического документа). Классификация осуществляется посредством специальных алгоритмов, запрограммированных в микропроцессоре модуля (Щеголев А.А., Азарова Э.Р. Методы и алгоритмы рубрикации текстов // Евразийский Союз Ученых. 2016. №1-2 (22). URL: https://cyberleninka.ru/article/n/metody-i-algoritmy-rubrikatsii-tekstov).

Получение признака «структурированный» означает, что пользовательский запрос относится к разделу электронного хранилища (блок 17), представляющего собой реляционные базы данных (таблицы). Такой пользовательский запрос, через системную шину (блок 9) передается в криптошлюз (блок 12) для его шифрования и дальнейшей отправки в устройство С. При получении ответного сообщения от устройства С модуль анализа данных (блок 6) по формальным признакам проверяет соответствие его содержания исходному запросу и направляет его через системную шину (блок 9) в модуль обработки пользовательских запросов и формирования ответных сообщений (блок 7). При возникновении несоответствия осуществляется повторная отправка пользовательского запроса или выдача в устройство А сообщения об ошибке.

Получение пользовательским запросом признака «неструктурированный» означает, что пользователь запрашивает информацию, размещенную в электронном хранилище (блок 17) в не реляционных базах данных (в виде файлов или массивов слабоструктурированного текста). Для получения результата выполнения такого запроса модуль анализа данных (блок 6) переходит к выполнению алгоритмов «интеллектуального поиска». На первом этапе, модуль анализа данных (блок 6), посредством алгоритмов нейронной сети реализованной по типу вычислительной модели BERT (Vaswani A., Shazeer N., Parmar N., Uszkoreit J., Jones L., Gomez A.N., Kaiser L.U., Polosukhin I. Attention is all you need // Advances in neural information processing systems. 2017. Vol.30. 15 p.DOI: 10.48550/arXiv. 1706.03762), осуществляет семантический анализ текста пользовательского запроса и на его основании формирует запрос к устройству С. Результат семантического анализа пользовательского запроса через системную шину (блок 9) записывается в ОЗУ (блок 5) в виде матрицы весовых коэффициентов каждого значащего (не считая предлоги, союзы и т.д.) слова. На втором этапе анализа, полученная в ответном сообщении от устройства С выборка текстовой информации также подвергается семантическому анализу посредством алгоритмов нейронной сети. Результат семантического анализа текстовой выборки в виде Матрицы весовых коэффициентов сравнивается с результатом анализа пользовательского запроса, изъятым из ОЗУ (блок 5). В ходе сравнения матриц весовых коэффициентов делается вывод о наиболее релевантных и важных частях текстовой выборки ответного сообщения устройства С, из которых формируется ответ на первоначальный пользовательский запрос. Тем самым, реализуется функция «интеллектуального поиска» неструктурированной текстовой информации.

Сформированный ответ через системную шину (блок 9) направляется в модуль обработки пользовательских запросов и формирования ответных сообщений (блок 7), где он преобразуется в форму представления, воспринимаемую графическим интерфейсом ЭВУ (блок 3) устройства А (транслируется с языка программирования С++, на Python 3.11), и отправляется через локальную сеть передачи данных (через блок 8) в устройство А.

Процесс отправки сообщений (запросов) от модуля анализа данных (блок 6) к устройству С происходит следующим образом. Сформированные сообщения (запросы) через системную шину (блок 9) поступают в криптошлюз (блок 12), где с помощью криптоалгоритмов происходит шифрование передаваемой информации и аутентификация пользователей информационного хранилища. Зашифрованное сообщение (запрос) проходит через модуль межсетевого экрана (блок 11) где сохраняются его признаки с целью фильтрации ответных сообщений и через внешнюю сеть передачи данных посредством порта WAN (блок 10) отправляется в устройство С. Кроме того, криптошлюз устройства В (блок 12) и криптошлюз устройства С (блок 15) организуют туннелирование канала передачи данных во внешней сети, с целью обеспечения конфиденциальности передаваемой информации.

Использование внешней сети передачи данных обусловлено тем, что информационное хранилище (устройство С), в силу значительных объемов хранимой информации и конфиденциальности ее содержания, целесообразно выполнять в единичном экземпляре, который может физически находиться на значительном удалении от рабочих мест специалистов, выполняющих работы по подготовке ПЗ. Тем самым, организация многопользовательского доступа к информационному хранилищу (устройство С) может быть реализована лишь по внешней сети передачи данных с использованием средств криптографического шифрования.

Информационное хранилище (устройство С), через сетевой коммутатор (блок 14) подключено к внешней сети передачи данных, в которой устройство В передает зашифрованные сообщения (запросы). Получив такое сообщение информационное хранилище (устройство С) дешифрирует его, посредством криптошлюза (блок 15), и направляет в устройство управления электронным хранилищем (блок 16). В блоке 16, посредством программных алгоритмов, происходит преобразование сообщения в форму SQL-запроса и отправка SQL-запроса в электронное хранилище (блок 17). Получив ответное SQL-сообщение от электронного хранилища (блок 17), устройство управления электронным хранилищем (блок 16) преобразует его в сообщение на языке программирования С++ и передает в криптошлюз (блок 15) для дальнейшей шифрации. После шифрации, ответное сообщение по внешней сети передачи данных (через блок 14) отправляется в устройство В, при этом также осуществляется туннелирование канала передачи данных.

В устройстве В ответное сообщение проходит через межсетевой экран (блок 11), где на основе хранящихся признаков исходного запроса производится анализ ответного сообщения, с целью определения достоверности данных и недопущения несанкционированного доступа в локальную сеть передачи данных (к устройству А). После прохождения межсетевого экрана (блок 11) принятое ответное сообщение попадает в криптошлюз (блок 12), где происходит его дешифрация и дальнейшая передача через системную шину (блок 9) в модуль анализа данных для выполнения вышеописанных алгоритмов.

Использование криптошлюзов и межсетевых экранов в устройствах В и С, шифрующих и фильтрующих передаваемые данные, обусловлено тем, что информация, циркулирующая между информационным хранилищем (устройство В) и рабочим местом подготовки ПЗ на испытательные полеты (устройство А) может иметь конфиденциальный характер и ее передача в открытом виде по открытым каналам передачи данных запрещена.

Электропитание устройства В осуществляется через адаптер питания (блок 13), который обеспечивает подключение питающего кабеля от бытовой электросети. Питающее напряжение через системную шину (блок 9) подается на все внутренние модули и элементы устройства В (питание от системной шины межсетевого экрана и сетевого коммутатора на фигуре не указанно), при этом, на различные функциональные модули и элементы подается различное питающее напряжение, но не более 12 В.

Пользователь рабочего места подготовки ПЗ на испытательные полеты (устройство А) имеет возможность через графический интерфейс ЭВУ (блок 3) записывать сформированные ПЗ в электронное хранилище ПЗ и служебной информации (блок 2), а также скачивать из него готовые бланки ПЗ и необходимую служебную информацию.

Для обеспечения работы с ПЗ на борту летательного аппарата во время выполнения испытательных полетов, в информационной системе предусмотрена возможность скачивания сформированных ПЗ из электронного хранилища ПЗ и служебной информации (блок 2) на внешний НПД (блок Г), который в дальнейшем подключается к штатным средствам отображения летательного аппарата.

Технический результат - сокращение времени информационного взаимодействия между хранилищем нормативно-технической документации и автоматизированным рабочим местом подготовки ПЗ на испытательные полеты -достигается за счет того, что в заявленном изобретении применяются технические средства, реализующие алгоритмы семантического анализа и обработки текстовой информации, что позволяет существенно повысить уровень автоматизации процесса подготовки ПЗ на испытательные полеты и сократить время его выполнения.

Изобретение относится к системам автоматизации процесса проведения летных испытаний. Технический результат заключается в сокращении времени подготовки полетных заданий. Технический результат достигается за счет того, что система включает: внешний носитель полетных данных, вход-выход которого соединен с хранилищем полетных заданий и служебной информации; хранилище, соединенное с электронно-вычислительным устройством; электронно-вычислительного устройства, соединенное с портом подключения к локальной сети; порт подключения к локальной сети, соединенный с первым входом-выходом сетевого коммутатора; сетевой коммутатор, соединенный с модулем обработки запросов и формирования ответных сообщений; модуль обработки запросов и формирования ответных сообщений, соединенный с системной шиной; системная шина, соединенная с ОЗУ, модулем анализа данных, адаптером питания, криптошлюзом; криптошлюз, соединенный с межсетевым экраном и устройством управления хранилищем; межсетевой экран, соединенный с портом подключения к внешней сети; порт подключения к внешней сети, соединенный с сетевого коммутатора; сетевой коммутатор, соединенный с криптошлюзом; устройство управления хранилищем, соединенное с хранилищем нормативно-технической документации. 1 ил.

Информационная система подготовки полетных заданий на испытательные полеты, характеризующаяся тем, что она включает:

рабочее место подготовки полетных заданий (ПЗ) на испытательные полеты для формирования ПЗ в печатной и электронной форме, включающее внешний носитель полетных данных, электронное хранилище ПЗ и служебной информации, электронно-вычислительное устройство (ЭВУ) и порт подключения к локальной сети передачи данных LAN;

интерфейс передачи данных для анализа и обработки текстовой информации, включающий оперативно-запоминающее устройство (ОЗУ), модуль анализа данных, модуль обработки пользовательских запросов и формирования ответных сообщений, сетевой коммутатор; системную шину, порт подключения к внешней сети передачи данных WAN, межсетевой экран, криптошлюз и адаптер питания; и

информационное хранилище нормативно-технической документации, включающее сетевой коммутатор, криптошлюз, устройство управления электронным хранилищем и электронное хранилище нормативно-технической документации;

причем вход-выход внешнего носителя полетных данных соединен с первым входом-выходом электронного хранилища полетных заданий и служебной информации;

второй вход-выход электронного хранилища полетных заданий и служебной информации, соединенный с первым входом-выходом электронно-вычислительного устройства;

второй вход-выход ЭВУ соединен с первым входом-выходом порта подключения к локальной сети передачи данных для передачи пользовательского запроса к электронному хранилищу нормативно-технической документации о выдаче требуемых для составления ПЗ сведений;

второй вход-выход порта подключения к локальной сети передачи данных, соединенный через локальную сеть передачи данных с первым входом-выходом сетевого коммутатора;

второй вход-выход сетевого коммутатора, соединенный с первым входом-выходом модуля обработки пользовательских запросов и формирования ответных сообщений;

второй вход-выход модуль обработки пользовательских запросов и формирования ответных сообщений, соединенный с третьим входом-выходом системной шины;

первый вход-выход системной шины, соединенный с входом выходом оперативно-запоминающего устройства;

второй вход-выход системной шины, соединенный с входом-выходом модуля анализа данных;

пятый вход-выход системной шины, соединенный с входом-выходом адаптера питания;

четвертый вход-выход системной шины, соединенный с первым входом-выходом криптошлюза;

второй вход-выход криптошлюза, соединенный со вторым входом-выходом межсетевого экрана;

первый вход-выход межсетевого экрана, соединенный с первым входом-выходом порта подключения к внешней сети передачи данных;

второй вход-выход порта подключения к внешней сети передачи данных, соединенный через внешнюю сеть передачи данных с первым входом-выходом сетевого коммутатора;

второй вход-выход сетевого коммутатора, соединенный с первым входом выходом криптошлюза;

второй вход-выход криптошлюза, соединенный с первым входом-выходом устройства управления электронным хранилищем;

второй вход-выход устройства управления электронным хранилищем, соединенный с входом-выходом электронного хранилища нормативно-технической документации;

причем к локальной и внешней вычислительным сетям могут подключаться несколько рабочих мест подготовки ПЗ для организации распределенного доступа к информационному хранилищу нормативно-технической документации и параллельной работы специалистов по подготовке нескольких полетных заданий.
