СИГАРЕТА И УСТРОЙСТВО ДЛЯ ГЕНЕРИРОВАНИЯ АЭРОЗОЛЯ С ТАКОЙ СИГАРЕТОЙ Российский патент 2025 года по МПК A24D1/02

Область техники

[1] Настоящее изобретение относится к сигарете и устройству для генерирования аэрозоля с такой сигаретой.

Предшествующий уровень техники

[2] Устройство для генерирования аэрозоля представляет собой устройство, извлекающее определенные компоненты из среды или вещества путем образования аэрозоля. Среда может содержать многокомпонентное вещество. Вещество, содержащееся в среде, может представлять собой многокомпонентное вкусо-ароматизирующее вещество. Например, вещество, содержащееся в среде, может содержать никотиновый компонент, растительный компонент и/или кофейный компонент. В последнее время проводятся различные исследования устройств для генерирования аэрозоля.

Сущность изобретения

Техническая задача

[3] Задачей настоящего изобретения является устранение вышеупомянутых и других недостатков.

[4] Другой задачей настоящего изобретения является предотвращение разряда или искрения нагревательного элемента.

[5] Другой задачей настоящего изобретения является предотвращение потерь тока во время генерирования тепла.

[6] Другой задачей настоящего изобретения является повышение точности контроля температуры.

[7] Другой задачей настоящего изобретения является поддержание вкуса или однородности аэрозоля.

Техническое решение

[8] Согласно одному из аспектов настоящего изобретения, для решения поставленных и иных задач может быть предложена сигарета, содержащая табачный стержень, содержащий материал для генерирования аэрозоля; обертку, окружающую табачный стержень; и металлическую фольгу, окружающую табачный стержень с внутренней или внешней стороны обертки в положении, соответствующем табачному стержню, причем противоположные концы металлической фольги соприкасаются друг с другом в окружном направлении, образуя замкнутый контур.

[9] В соответствии с другим аспектом настоящего изобретения, для решения поставленных задач и других задач может быть предложено устройство для генерирования аэрозоля, содержащее корпус, содержащий пространство для введения, выполненное с возможностью размещения сигареты по пункту 1; и катушку индуктивности, расположенную вокруг пространства для введения и выполненную с возможностью нагрева металлической фольги.

Полезные эффекты изобретения

[10] По меньшей мере в одном из вариантов осуществления настоящего изобретения можно предотвратить разряд или искрение нагревательного элемента.

[11] По меньшей мере в одном из вариантов осуществления настоящего изобретения можно предотвратить потери тока во время генерирования тепла.

[12] По меньшей мере в одном из вариантов осуществления настоящего изобретения можно повысить точность контроля температуры.

[13] По меньшей мере в одном из вариантов осуществления настоящего изобретения можно поддерживать вкус или однородность аэрозоля.

[14] Дополнительные варианты осуществления настоящего изобретения станут очевидными из следующего подробного описания. Тем не менее, поскольку специалистам в данной области техники будут несомненно понятны различные изменения и модификации в рамках сущности и объема настоящего изобретения, следует понимать, что подробное раскрытие и конкретные примеры осуществления изобретения, такие как предпочтительные варианты осуществления настоящего изобретения, приведены только в качестве примера.

Описание чертежей

[15] Вышеприведенные и другие задачи, признаки и другие преимущества согласно настоящему изобретению следуют из приведенного ниже подробного описания изобретения со ссылкой на прилагаемые чертежи, на которых:

[16] на ФИГ. 1-12 изображены примеры устройства для генерирования аэрозоля согласно вариантам осуществления настоящего изобретения.

Принцип изобретения

[17] Далее варианты осуществления, раскрытые в настоящей спецификации, будут подробно раскрыты со ссылкой на прилагаемые чертежи, причем одинаковые или подобные элементы имеют одинаковые ссылочные обозначения, даже если они изображены на разных чертежах, а излишние описания будут опущены.

[18] В отношении составляющих элементов, используемых в последующем описании, термины «модуль» и «блок» используются только с точки зрения облегчения раскрытия и не имеют взаимно различающихся значений или функций.

[19] Кроме того, в последующем описании вариантов осуществления изобретения в настоящем документе подробное описании известных функций и конфигураций, являющихся частью настоящего раскрытия, будет опущено, если это может сделать предмет раскрытых вариантов осуществления изобретения неясным. Кроме того, прилагаемые чертежи предоставлены только для лучшего понимания раскрытых вариантов осуществления изобретения, и не предназначены для ограничения раскрытых технических идей. Следовательно, следует понимать, что прилагаемые чертежи включают все модификации, эквиваленты и замены в пределах объема и сущности настоящего изобретения.

[20] Следует понимать, что, хотя термины «первый», «второй» и т. п. могут использоваться для описания различных компонентов, эти компоненты не могут ограничиваться этими терминами. Эти термины используются исключительно для отличения одного компонента от другого.

[21] Следует понимать, что, когда компонент упоминается как «соединенный с» или «связанный с» другим компонентом, он может быть непосредственно соединен или связан с другим компонентом, или могут присутствовать промежуточные компоненты. С другой стороны, когда компонент упоминается как «непосредственно соединенный с» или «непосредственно связанный с» другим компонентом, промежуточные компоненты отсутствуют.

[22] Форма единственного числа подразумевает как единственное, так и множественное число существительных, за исключением случаев, когда контекстом явно определено иное.

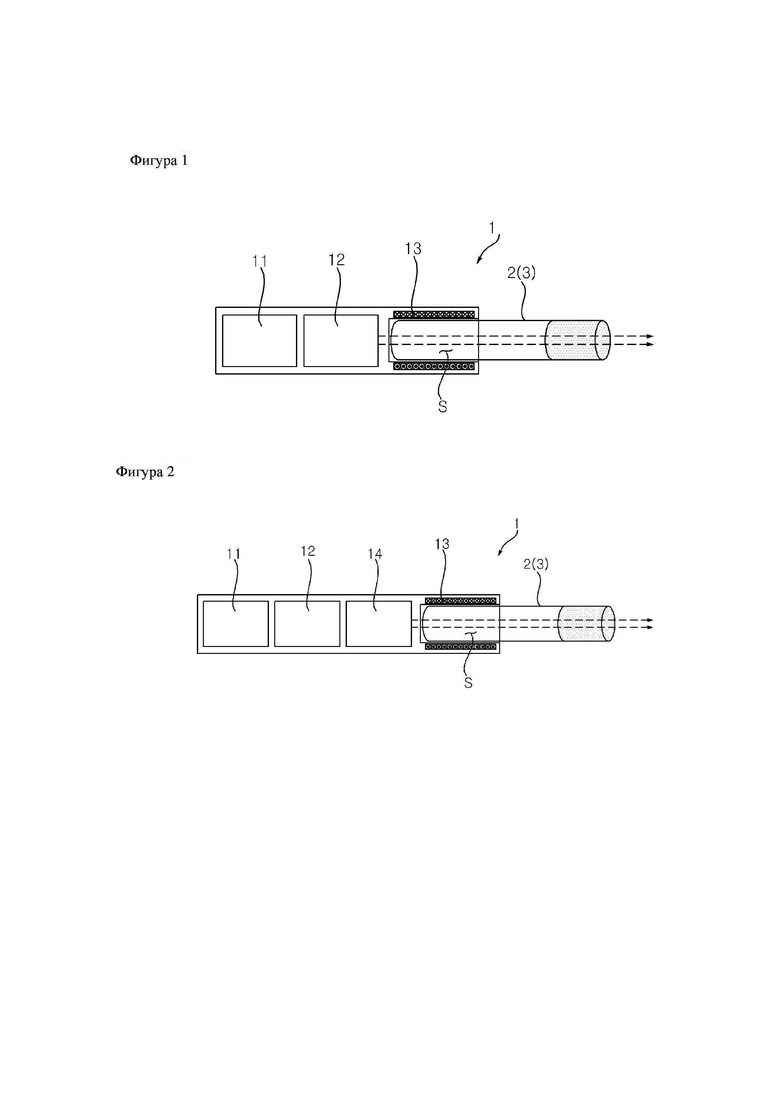

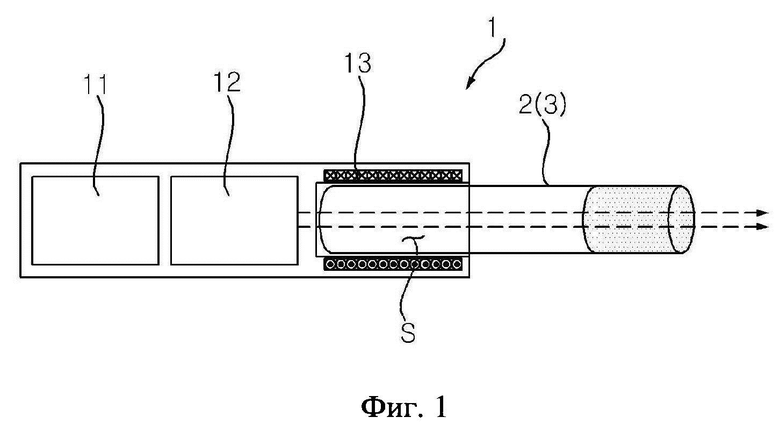

[23] Как показано на ФИГ. 1, устройство 1 для генерирования аэрозоля может содержать аккумулятор 11, блок 12 управления и катушку 13 индуктивности. Как показано на ФИГ. 2 и 3, устройство 1 для генерирования аэрозоля может дополнительно содержать картридж 14. Внутри устройства 1 для генерирования аэрозоля может быть образовано пространство S для введения. Сигарета 2 может быть вставлена в пространство S для введения. Пространство S для введения может иметь цилиндрическую форму и быть открытым с одной стороны.

[24] Устройство 1 для генерирования аэрозоля, изображенное на ФИГ. 1-3, демонстрирует компоненты, относящиеся к настоящему варианту осуществления изобретения. Следовательно, специалистам в данной области техники, ознакомившимся с этим вариантом осуществления изобретения, может быть понятно, что иные компоненты общего назначения, помимо изображенных на ФИГ. 1-3, могут быть дополнительно введены в состав устройства 1 для генерирования аэрозоля.

[25] Как показано на ФИГ. 1, аккумулятор 11, контроллер 12 и катушка 13 индуктивности могут быть расположены на одной прямой. Как показано на ФИГ. 2, аккумулятор 11, контроллер 12, картридж 14 и катушка 13 индуктивности могут быть расположены на одной прямой по вертикали. Как показано на фигуре 3, картридж 14 и катушка 13 индуктивности могут быть расположены параллельно. Тем не менее, внутренняя структура устройства 1 для генерирования аэрозоля не ограничена структурой, изображенной на ФИГ. 1-3. Иными словами, в соответствии с конструкцией устройства 1 для генерирования аэрозоля расположение аккумулятора 11, блока 12 управления, катушки 13 индуктивности и картриджа 14 может быть различным.

[26] Аккумулятор 11 может подавать питание, используемое для работы устройства 1 для генерирования аэрозоля. Например, аккумулятор 11 может подавать электропитание для нагрева катушки 13 индуктивности или нагревателя в картридже 14, а также может подавать электропитание, необходимое для работы блока 12 управления. Кроме того, аккумулятор 11 может подавать питание для работы дисплея, датчика, мотора и т.п., установленных в устройстве 1 для генерирования аэрозоля.

[27] Блок 12 управления может управлять работой устройства 1 для генерирования аэрозоля в целом. В частности, блок 12 управления может управлять работой аккумулятора 11, катушки 13 индуктивности и картриджа 14, а также других компонентов, входящих в состав устройства 1 для генерирования аэрозоля. Также блок 12 управления может определять, находится ли устройство 1 для генерирования аэрозоля в рабочем состоянии, для чего проверяет состояние каждого компонента устройства 1 для генерирования аэрозоля.

[28] Контроллер 12 может содержать по меньшей мере один процессор. Процессор может быть реализован как массив из множества логических элементов или как комбинация микропроцессора общего назначения и памяти, в которой хранится программа, исполняемая в микропроцессоре. Кроме того, специалистам в области техники, к которой относится вариант осуществления изобретения, может быть очевидно, что он может быть реализован посредством аппаратных средств других типов.

[29] Катушка 13 индуктивности может получать ток от аккумулятора 11. Катушка 13 индуктивности может быть расположена вокруг пространства S для введения. Катушка 13 индуктивности может быть намотана вокруг пространства S для введения. Катушка 13 индуктивности может генерировать вихревой ток в проводящем металле, расположенном в пространстве S для введения, тем самым индуктивно нагревая металл.

[30] Картридж 14 может нагревать жидкую композицию для генерирования аэрозоля, который может быть доставлен пользователю через сигарету 2. Иными словами, аэрозоль, генерируемый картриджем 14, может двигаться вдоль канала для потока воздуха устройства 1 для генерирования аэрозоля, причем канал для потока воздуха может быть выполнен с возможностью доставки аэрозоля, генерируемого картриджем 14, пользователю через сигарету 2.

[31] Например, картридж 14 может содержать, в частности, резервуар для жидкости, средство доставки жидкости и нагревательный элемент. Например, резервуар для жидкости, средство доставки жидкости и нагревательный элемент могут входить в состав устройства 1 для генерирования аэрозоля в виде независимых модулей.

[32] В резервуаре для жидкости может храниться жидкая композиция. Например, жидкая композиция может представлять собой жидкость с содержанием табачного материала, в который входит летучий табачный вкусо-ароматизирующий компонент, или жидкость с содержанием нетабачного материала. Резервуар для жидкости может быть изготовлен с возможностью отсоединения от картриджа 14 или как единое целое с картриджем 14.

[33] Например, жидкая композиция может содержать воду, растворитель, этанол, растительный экстракт, ароматизатор, вкусо-ароматическое вещество или смесь витаминов. Ароматизатор может включать ментол, перечную мяту, масло мяты кудрявой, различные ингредиенты с фруктовыми ароматами и т. д.; также возможны другие варианты. Вкусо-ароматические вещества могут включать ингредиенты, способные доставлять пользователю разнообразные ароматы или вкусы. Смесь витаминов может представлять собой смесь витамина A и/или витамина B и/или витамина С и/или витамина E; также возможны другие варианты. Жидкая композиция может также содержать образующее аэрозоль вещество, например глицерин и/или пропиленгликоль.

[34] При этом средство доставки жидкости может перемещать жидкую композицию из резервуара для жидкости к нагревательному элементу. Например, средство доставки жидкости может представлять собой фитиль, в частности, хлопковое волокно, керамическое волокно, стекловолокно или пористую керамику; также возможны другие варианты.

[35] Нагревательный элемент представляет собой элемент для нагрева жидкой композиции, подаваемой средством доставки жидкости. Например, нагревательный элемент может представлять собой металлическую нагревательную проволоку, металлическую нагревательную пластину, керамический нагреватель или иное подобное устройство; также возможны другие варианты. Кроме того, нагревательный элемент может состоять из проводящей нити, например нихромового провода, и может быть установлен в конструкции, обвитой вокруг средства доставки жидкости. Нагревательный элемент может нагреваться за счет приложения тока и может сообщать тепло жидкой композиции, контактирующей с нагревательным элементом, нагревая таким образом жидкую композицию. В результате может быть сгенерирован аэрозоль.

[36] Например, картридж 14 может представлять собой картомайзер или атомайзер; возможны и другие варианты.

[37] При этом устройство 1 для генерирования аэрозоля может также содержать компоненты общего назначения в дополнение к аккумулятору 11, блоку 12 управления, катушке 13 индуктивности и картриджу 14. Например, устройство 1 для генерирования аэрозоля может содержать дисплей, способный выводить визуальную информацию, и/или мотор для вывода тактильной информации. Кроме того, устройство 1 для генерирования аэрозоля может содержать по меньшей мере один датчик (датчик затяжки, датчик температуры, датчик распознавания введенной сигареты и т.п.). Кроме того, устройство 1 для генерирования аэрозоля может быть выполнено с возможностью введения наружного воздуха/выпуска внутренних газов даже в состоянии со вставленной сигаретой 2.

[38] Сигарета 2 может содержать табачный стержень 21 (см. ФИГ. 4) и фильтрующий стержень 22 (см. ФИГ. 4). Одна сторона сигареты 2, на которой расположен табачный стержень 21 (см. фиг. 4), вставлена в пространство S для введения, а другая сторона сигареты 2 может выступать наружу из устройства 1 для генерирования аэрозоля. Кроме того, сигарета 2 может дополнительно содержать металлическую фольгу 246 (см. ФИГ. 6), окружающую табачный стержень 21 (см. ФИГ. 4). Когда сигарета 2 вставлена в пространство S для введения, устройство 1 для генерирования аэрозоля может приводить в действие катушку 13 индуктивности и/или картридж 14 для генерирования аэрозоля. Катушка 13 индуктивности может осуществлять индукционный нагрев металлической фольги 246 (см. ФИГ. 6). Металлическая фольга 246 (см. ФИГ. 6) может нагреваться магнитным полем, индуцируемым переменным током, протекающим через катушку 13 индуктивности. Магнитное поле может проходить через металлическую фольгу 246 (см. ФИГ. 6) для генерирования вихревого тока в металлической фольге 246 (см. ФИГ. 6). Воздействие тока может приводить к выделению тепла в металлической фольге 246 (см. ФИГ. 6). Металлическая фольга 246 (см. ФИГ. 6), нагреваемая катушкой 13 индуктивности, может нагревать среду таким образом, чтобы генерировался аэрозоль. Аэрозоль, генерируемый катушкой 13 индуктивности и/или картриджем 14, может проходить через сигарету 2 и поступать к пользователю.

[39] Пользователь может вдыхать аэрозоль в состоянии, в котором он прикусывает ртом другую сторону сигареты 100, выступающую из пространства S для введения наружу. При этом аэрозоль генерируется, когда наружный воздух проходит через сигарету 100, сгенерированный аэрозоль проходит через другую сторону сигареты и поступает в рот пользователя.

[40] Например, наружный воздух может проходить, по меньшей мере, через один воздушный канал, образованный в устройстве 1 для генерирования аэрозоля. Например, пользователь может регулировать открывание и закрывание воздушного канала и/или размер воздушного канала, образованного в устройстве 1 для генерирования аэрозоля. Соответственно, пользователь может регулировать степень распыления, ощущение курения и т.п. В другом примере наружный воздух может поступать в сигарету 2, по меньшей мере, через одно отверстие, выполненное на поверхности сигареты 2.

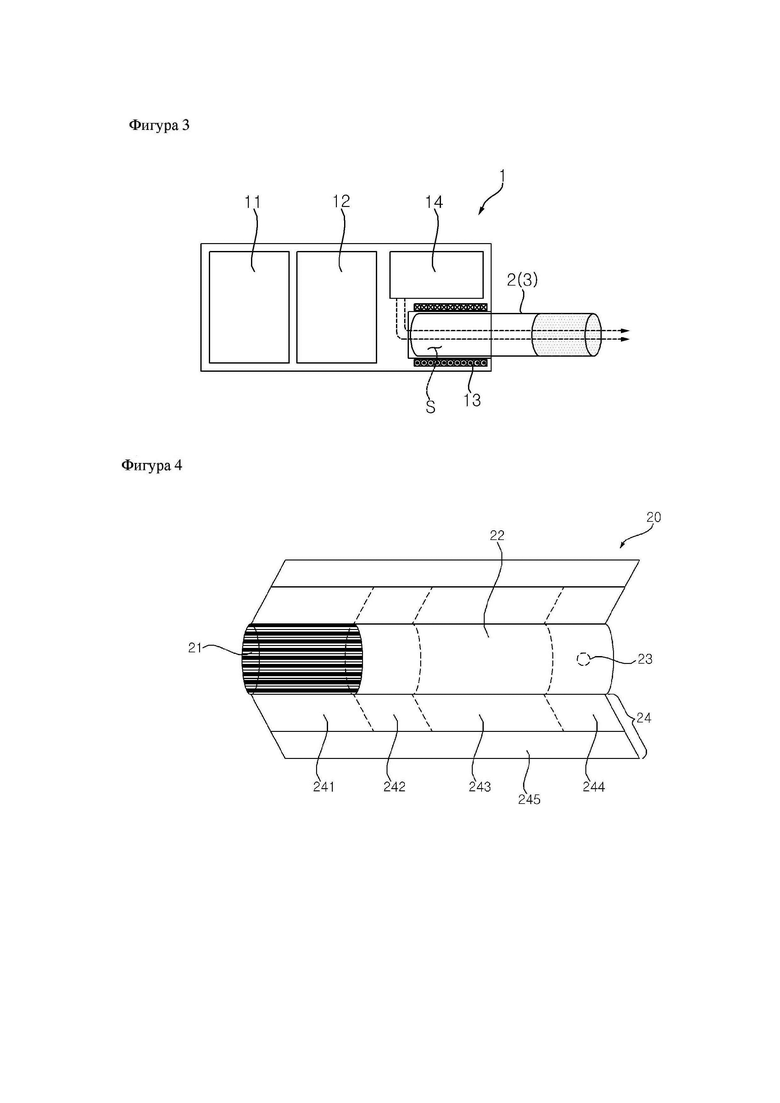

[41] Как показано на ФИГ. 4, сигарета 2 может содержать табачный стержень 21 и фильтрующий стержень 22. Сигарета 2 может содержать табачный стержень 21 с одной стороны и фильтрующий стержень 22 с другой стороны.

[42] Хотя фильтрующий стержень 22 показан как единый сегмент на ФИГ. 4, возможны и другие варианты. Другими словами, фильтрующий стержень 22 может содержать несколько сегментов. Например, фильтрующий стержень 22 может содержать сегмент для охлаждения аэрозоля и сегмент для фильтрации определенного компонента, содержащегося в аэрозоле. Кроме того, при необходимости фильтрующий стержень 22 может дополнительно содержать по меньшей мере один сегмент, выполняющий другие функции.

[43] Диаметр сигареты 2 составляет от 5 мм до 9 мм, а длина может составлять примерно 48 мм, но возможны и другие варианты. Например, длина табачного стержня 21 составляет примерно 12 мм, длина первого сегмента фильтрующего стержня 22 составляет примерно 10 мм, длина второго сегмента фильтрующего стержня 22 составляет примерно 14 мм, а длина фильтрующего стержня 22 составляет примерно 14 мм. Длина третьего сегмента может составлять примерно 12 мм, но возможны и другие варианты.

[44] Сигарета 2 может быть завернута, по меньшей мере, в одну обертку 24. Обертка 24 может содержать по меньшей мере одно отверстие, через которое поступает наружный воздух или выходит внутренний газ. Например, сигарета 2 может быть завернута в одну обертку 24. В другом примере сигарета 2 может быть завернута в две и более обертки 24, перекрывающие друг друга. Например, табачный стержень 21 может быть упакован в первую обертку 241, а фильтрующий стержень 22 в обертки 242, 243 и 244. Кроме того, вся сигарета 2 может быть повторно завернута в единую обертку 245. Если фильтрующий стержень 22 состоит из нескольких сегментов, каждый сегмент может быть завернут в обертки 242, 243 и 244.

[45] Первая обертка 241 и вторая обертка 242 могут быть изготовлены из оберточной бумаги общего назначения для фильтров. Например, первая обертка 241 и вторая обертка 242 могут представлять собой пористую или непористую обертку. Кроме того, первая обертка 241 и вторая обертка 242 могут быть изготовлены из жиронепроницаемого бумажного и/или многослойного алюминиевого упаковочного материала.

[46] Третья обертка 243 может быть изготовлена из жесткой оберточной бумаги. Например, плотность третьей обертки 243 может составлять от 88 г/м² до 96 г/м², предпочтительно от 90 г/м² до 94 г/м². Кроме того, толщина третьей обертки 243 может составлять от 120 до 130 мкм, предпочтительно 125 мкм.

[47] Четвертая обертка 244 может быть изготовлена из жиронепроницаемой жесткой обертки. Например, плотность четвертой обертки 244 может составлять от 88 г/м² до 96 г/м², предпочтительно от 90 г/м² до 94 г/м². Кроме того, толщина четвертой обертки 244 может составлять от 120 до 130 мкм, предпочтительно 125 мкм.

[48] Пятая обертка 245 может быть изготовлена из стерильной бумаги (MFW). В данном случае под стерильной бумагой (например, MFW) может пониматься бумага, специально подготовленная с целью дополнительного повышения прочности на разрыв, водостойкости, гладкости и других свойств по сравнению с обычной бумагой. Например, плотность пятой обертки 245 может составлять от 57 до 63 г/м², предпочтительно 60 г/м². Кроме того, толщина пятой обертки 245 может составлять от 64 до 70 мкм, предпочтительно 67 мкм.

[49] В состав пятой обертки 245 может быть добавлен заданный материал. В данном случае примером заданного материала может быть кремний; также возможны другие варианты. Например, кремний может обладать такими свойствами, как теплостойкость с малыми изменениями под воздействием температуры, стойкость к окислению без окисления, стойкость к различным химическим веществам, водоотталкивающие или диэлектрические свойства. Тем не менее, пятая обертка 245 может быть пропитана (или покрыта) любым материалом помимо кремния, обладающим вышеуказанными характеристиками.

[50] Пятая обертка 245 может предотвращать горение сигареты 2. Например, когда табачный стержень 210 нагревают нагревателем 13, существует вероятность загорания сигареты 2. В частности, когда температура возрастает до уровня, превышающего температуру воспламенения любого из материалов, входящих в состав табачного стержня 310, сигарета 2 может загореться. Даже в этом случае можно предотвратить горение сигареты 2, поскольку пятая обертка 245 содержит негорючий материал.

[51] Кроме того, пятая обертка 245 может предотвращать загрязнение держателя 1 веществами, образующимися в сигарете 2. Во время затяжки пользователя в сигарете 2 могут образовываться жидкие вещества. Например, по мере охлаждения аэрозоля, генерируемого в сигарете 2, наружным воздухом могут образовываться жидкие вещества (например, влага и т. п.). Пятая обертка 245, обернутая вокруг сигареты 2, позволяет предотвратить утечку жидких материалов, образующихся в сигарете 2, из сигареты 2.

[52] Табачный стержень 21 может содержать материал для генерирования аэрозоля. Материал для генерирования аэрозоля может называться средой. Например, материал для генерирования аэрозоля, может содержать по меньшей мере один из следующих компонентов: глицерин, пропиленгликоль, этиленгликоль, дипропиленгликоль, диэтиленгликоль, триэтиленгликоль, тетраэтиленгликоль и олеиловый спирт; возможны и другие составляющие. Кроме того, табачный стержень 21 может содержать другие добавки, в частности, вкусо-ароматические вещества, смачивающие агенты и / или органические кислоты. Кроме того, в табачный стержень 21 может быть добавлена ароматическая жидкость, такая как ментол или увлажнитель, которую добавляют в табачный стержень 21 путем впрыскивания.

[53] Табачный стержень 21 может быть изготовлен различными способами. Например, табачный стержень 21 может быть изготовлен в виде листа или прядей. Кроме того, табачный стержень 21 может быть изготовлен из резаного наполнителя, из которого нарезан табачный лист. Также табачный стержень 21 может быть окружен теплопроводящим материалом. Например, теплопроводящий материал может представлять собой, помимо прочего, металлическую фольгу, такую как, например, алюминиевая фольга. Например, теплопроводящий материал, окружающий табачный стержень 21, может улучшить теплопроводность относительно табачного стержня, равномерно распределяя тепло, передаваемое на табачный стержень 21, тем самым улучшая вкус табака. Кроме того, теплопроводящий материал, окружающий табачный стержень 21, может служить токоприемником, нагреваемым индукционным нагревателем. В этом случае, хотя этого не показано на чертеже, табачный стержень 21 может также содержать дополнительный токоприемник наряду с теплопроводящим материалом, окружающим табачный стержень снаружи.

[54] Фильтрующий стержень 22 может представлять собой фильтр из ацетата целлюлозы. С другой стороны, фильтрующий стержень 22 может иметь любую форму. Например, фильтрующий стержень 22 может иметь форму полого цилиндра или полой трубки. Также фильтрующий стержень 22 может представлять собой стержень с выемкой. Если фильтрующий стержень 22 состоит из нескольких сегментов, по меньшей мере один из нескольких сегментов может быть изготовлен в отличающейся форме.

[55] Первый сегмент фильтрующего стержня 22 может представлять собой фильтр из ацетата целлюлозы. Например, первый сегмент может быть выполнен в форме полой трубки. Если нагреватель 13 вставлен посредством первого сегмента, можно предотвратить оттеснение внутреннего материала табачного стержня 210 и обеспечить охлаждение аэрозоля. Диаметр полости первого сегмента может составлять от 2 до 4,5 мм; также возможны другие варианты.

[56] Первый сегмент может иметь подходящую длину в диапазоне от 4 до 30 мм; также возможны другие варианты. Предпочтительно, длина первого сегмента может составлять 10 мм; также возможны другие варианты.

[57] Жесткость первого сегмента может быть отрегулирована посредством регулировки содержания пластификатора во время изготовления первого сегмента. Кроме того, первый сегмент может быть изготовлен путем введения внутрь (например, в полость) такой структуры, как пленка или трубка из того же или другого материала.

[58] Второй сегмент фильтрующего стержня 22 может охлаждать аэрозоль, генерируемый нагревателем 13, нагревающим табачный стержень 21. Таким образом, пользователь может вдыхать аэрозоль, охлажденный до подходящей температуры.

[59] Длина или диаметр второго сегмента может отличаться в зависимости от формы сигареты 2. Например, длина второго сегмента может соответственно составлять от 7 до 20 мм. Предпочтительно длина второго сегмента может составлять примерно 14 мм; также возможны другие варианты.

[60] Второй сегмент может быть изготовлен путем сплетения полимерного волокна. В этом случае на волокна, изготовленные из полимеров, может быть нанесена ароматическая жидкость. В альтернативном варианте второй сегмент может быть изготовлен путем сплетения отдельного волокна, на которое нанесена ароматическая жидкость, и волокна из полимера. В альтернативном варианте второй сегмент может быть изготовлен из гофрированного полимерного листа.

[61] Например, полимер может быть изготовлен из одного из следующих материалов: полиэтилен (ПЭ), полипропилен (ПП), поливинилхлорид (ПВХ), полиэтилентерефталат (ПЭТ), полилактид (ПЛА), ацетат целлюлозы (ЦА) и алюминиевая фольга.

[62] Так как второй сегмент образован сплетенным полимерным волокном или гофрированным полимерным листом, то второй сегмент может содержать один или несколько каналов, ориентированных в продольном направлении. В данном случае под каналом может пониматься проход, по которому протекает газ (например, воздух или аэрозоль).

[63] Например, второй сегмент, изготовленный из гофрированного полимерного листа, может быть сформирован из материала толщиной примерно от 5 до 300 мкм, в частности, примерно от 10 до 250 мкм. Также общая площадь поверхности второго сегмента может составлять примерно от 300 до 1000 мм²/мм. Кроме того, элемент охлаждения аэрозоля может быть сформирован из материала с удельной площадью поверхности примерно от 10 до 100 мм²/мг.

[64] При этом второй сегмент может содержать нить, содержащую летучий вкусо-ароматический ингредиент. В данном случае летучим вкусо-ароматическим ингредиентом может быть, в частности, ментол. Например, нить может быть заполнена достаточным количеством ментола, чтобы обеспечить содержание ментола во втором сегменте не менее 1,5 мг.

[65] Третий сегмент фильтрующего стержня 22 может представлять собой фильтр из ацетата целлюлозы. Длина третьего сегмента может соответственно составлять от 4 до 20 мм. Например, длина третьего сегмента может составлять примерно 12 мм, но также возможны и другие варианты.

[66] Третий сегмент может быть изготовлен таким образом, что вкус и аромат образуется путем распыления ароматизирующей жидкости на третий сегмент в процессе изготовления третьего сегмента. В альтернативном варианте отдельное волокно, покрытое ароматизирующей жидкостью, может быть вставлено в третий сегмент. Аэрозоль, генерируемый в табачном стержне 21, охлаждают при пропускании через второй сегмент фильтрующего стержня 22, и охлажденный аэрозоль поступает к пользователю через третий сегмент. Соответственно, когда в третий сегмент добавляют вкусо-ароматизирующий элемент, можно увеличить стойкость вкуса и аромата, передаваемого пользователю.

[67] Кроме того, фильтрующий стержень 22 может содержать по меньшей мере одну капсулу 23. В данном случае капсула 23 может выполнять функцию генерирования вкуса и аромата или аэрозоля. Например, капсула 23 может иметь структуру, в которой жидкость, содержащая ароматизатор, обернута пленкой. Капсула 23 может иметь, в частности, форму сферы или цилиндра.

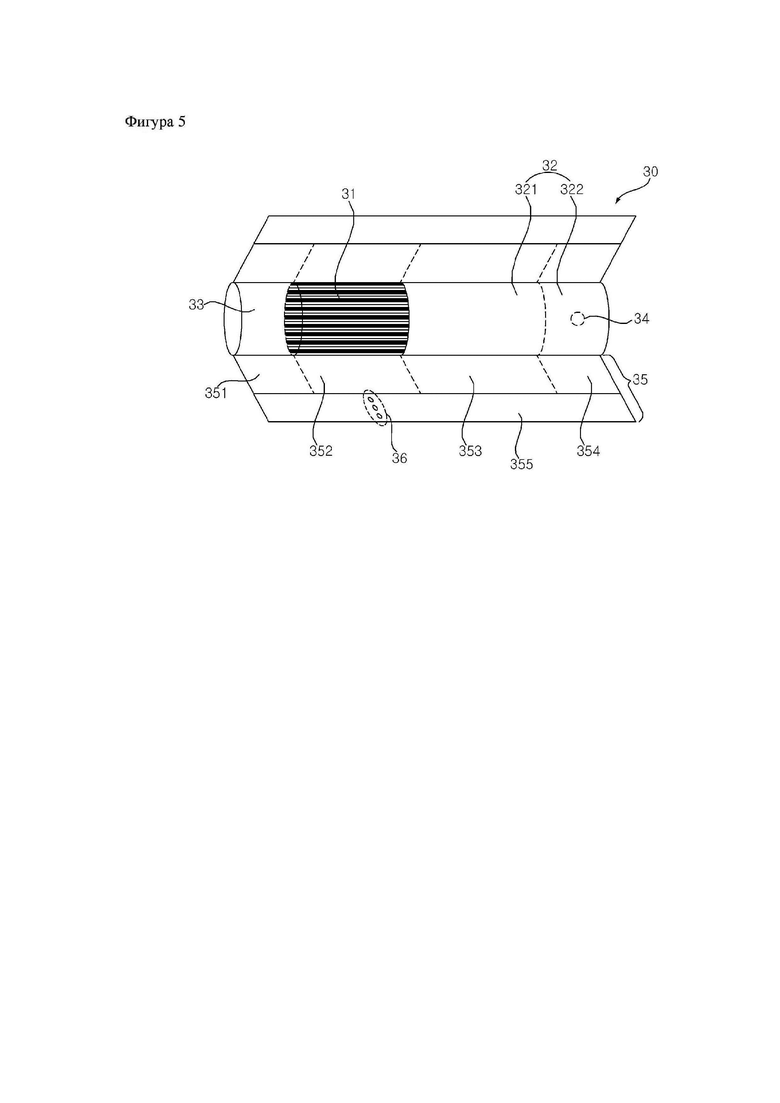

[68] Как показано на ФИГ. 5, сигарета 3 может дополнительно содержать переднюю заглушку 33. Переднюю заглушку 33 может быть размещена с одной стороны табачного стержня 31 напротив фильтрующего стержня 32. Передняя заглушка 33 может предотвращать выпадение табачного стержня 31 наружу. Передняя заглушка может предотвращать попадание сжиженного аэрозоля из табачного стержня 31 во время курения в устройство 1 для генерирования аэрозоля (см. ФИГ. 1-3).

[69] Фильтрующий стержень 32 может содержать первый сегмент 321 и второй сегмент 322. В данном случае первый сегмент 321 может соответствовать первому сегменту фильтрующего стержня 22 на ФИГ. 4, а второй сегмент 322 может соответствовать третьему сегменту фильтрующего стержня 22 на ФИГ. 4.

[70] Диаметр и общая длина сигареты 3 могут соответствовать диаметру и общей длине сигареты 2 на ФИГ. 4. Например, длина передней заглушки 33 составляет примерно 7 мм, длина табачного стержня 31 – примерно 15 мм, длина первого сегмента 321 – примерно 12 мм, а длина второго сегмента 322 – примерно 14 мм. Тем не менее, настоящее изобретение этим не ограничивается.

[71] Сигарета 3 может быть обернута, по меньшей мере, в одну обертку 35. В обертке 35 может быть выполнено, по меньшей мере, одно отверстие, через которое проходит наружный воздух или внутренний газ. Например, передняя заглушка 33 завернута в первую обертку 351, табачный стержень 31 завернут во вторую обертку 352, и первый сегмент 321 может быть завернут, и второй сегмент 322 может быть завернут в четвертую обертку 354. Кроме того, вся сигарета 3 может быть повторно завернута в пятую обертку 355.

[72] Кроме того, в пятой обертке 355 может быть выполнена по меньшей мере одна перфорация 36. Например, перфорация 36 может быть выполнена в области, окружающей табачный стержень 31, но также возможны и другие варианты. Перфорация 36 может служить для передачи тепла, образуемого нагревателем 13, показанным на ФИГ. 2 и 3, внутрь табачного стержня 31.

[73] Также второй сегмент 322 может содержать по меньшей мере одну капсулу 34. В данном случае капсула 34 может выполнять функцию генерирования вкуса и аромата или аэрозоля. Например, капсула 34 может иметь структуру, в которой жидкость, содержащая ароматизатор, обернута пленкой. Капсула 34 может иметь форму сферы или цилиндра, но также возможны и другие варианты.

[74] Первая обертка 351 может представлять собой комбинацию обертки общего назначения для фильтра и металлической фольги, такой как алюминиевая фольга. Например, общая толщина первой обертки 351 может составлять от 45 до 55 мкм, предпочтительно 50,3 мкм. Кроме того, толщина металлической фольги первой обертки 351 может составлять от 6 до 7 мкм, предпочтительно 6,3 мкм. Кроме того, плотность первой обертки 351 может составлять от 50 г/м² до 55 г/м², предпочтительно 53 г/м².

[75] Вторая обертка 352 и третья обертка 353 могут быть изготовлены из оберточной бумаги общего назначения для фильтров. Например, вторая обертка 352 и третья обертка 353 могут представлять собой пористую обертку или непористую обертку.

[76] Например, пористость второй обертки 352 может составлять 35000 УЕ, но возможны и другие варианты. Кроме того, толщина второй обертки 352 может составлять от 70 до 80 мкм, предпочтительно 78 мкм. Кроме того, плотность второй обертки 352 может составлять от 20 до 25 г/м², предпочтительно 23,5 г/м².

[77] Например, пористость третьей обертки 353 может составлять 24000 УЕ, но возможны и другие варианты. Кроме того, толщина третьей обертки 353 может составлять от 60 до 70 мкм, предпочтительно 68 мкм. Кроме того, плотность третьей обертки 353 может составлять от 20 до 25 г/м², предпочтительно 21 г/м².

[78] Четвертая обертка 354 может быть изготовлена из ламинированной полилактидом бумаги. В данном случае под ламинированной полилактидом бумагой может пониматься трехслойная бумага, содержащая бумажный слой, слой полилактида и бумажный слой. Например, толщина четвертой обертки 354 может составлять от 100 до 120 мкм, предпочтительно 110 мкм. Кроме того, плотность четвертой обертки 354 может составлять от 80 до 100 г/м², предпочтительно 88 г/м².

[79] Пятая обертка 355 может быть изготовлена из стерильной бумаги (MFW). В данном случае под стерильной бумагой (например, MFW) может пониматься бумага, специально подготовленная с целью дополнительного повышения прочности на разрыв, водостойкости, гладкости и других свойств по сравнению с обычной бумагой. Например, плотность пятой обертки 355 может составлять примерно от 57 до 63 г/м², предпочтительно 60 г/м². Кроме того, толщина пятой обертки 355 может составлять от 64 до 70 мкм, предпочтительно 67 мкм.

[80] В состав пятой обертки 355 может быть добавлен заданный материал. В данном случае примером заданного материала может быть кремний; также возможны другие варианты. Например, кремний может обладать такими свойствами, как теплостойкость с малыми изменениями под воздействием температуры, стойкость к окислению без окисления, стойкость к различным химическим веществам, водоотталкивающие или диэлектрические свойства. Тем не менее, пятая обертка 355 может быть пропитана (или покрыта) любым материалом помимо кремния, обладающим вышеуказанными характеристиками.

[81] Передняя заглушка 33 может быть изготовлена из ацетата целлюлозы. Например, передняя заглушка 33 может быть произведена посредством добавления пластификатора (например, триацетина) в волокно ацетата целлюлозы. Моноденье нити целлюлозно-ацетатного волокна может составлять от 1,0 до 10,0, предпочтительно от 4,0 до 6,0. Более предпочтительно моноденье нити передней заглушки 33 может составлять 5,0. Кроме того, сечение нити передней заглушки 33 может иметь Y-образную форму. Общий денье передней заглушки 33 может составлять от 20000 до 30000, предпочтительно от 25000 до 30000. Более предпочтительно общий денье передней заглушки 33 может составлять 28000.

[82] Кроме того, при необходимости, передняя заглушка 33 может содержать по меньшей мере один канал, а поперечное сечение канала может иметь различные формы.

[83] Табачный стержень 31 может соответствовать табачному стержню 21, раскрытому выше со ссылкой на ФИГ. 4. Следовательно, подробное описание табачного стержня 31 ниже будет опущено.

[84] Первый сегмент 321 может быть изготовлен из ацетата целлюлозы. Например, первый сегмент может быть выполнен в форме полой трубки. Например, первый сегмент 321 может быть изготовлен посредством добавления пластификатора (например, триацетина) в волокно ацетата целлюлозы. Например, моноденье и общий денье первого сегмента 321 могут совпадать с моноденье и общим денье передней заглушки 33.

[85] Второй сегмент 322 может быть изготовлен из ацетата целлюлозы. Моноденье нитей второго сегмента 322 может составлять от 1,0 до 10,0, предпочтительно от 8,0 до 10,0. Более предпочтительно моноденье нитей второго сегмента 322 может составлять 9,0. Кроме того, сечение нити второго сегмента 322 может иметь Y-образную форму. Общий денье второго сегмента 322 может составлять от 20000 до 30000, предпочтительно 25000.

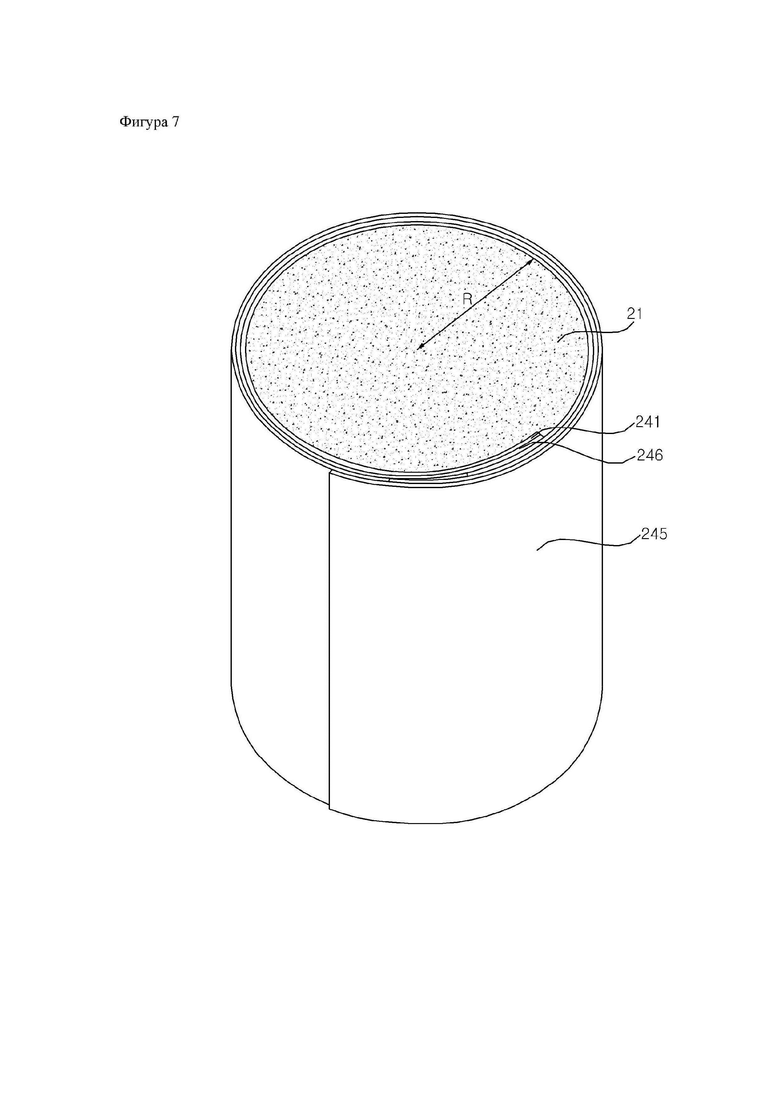

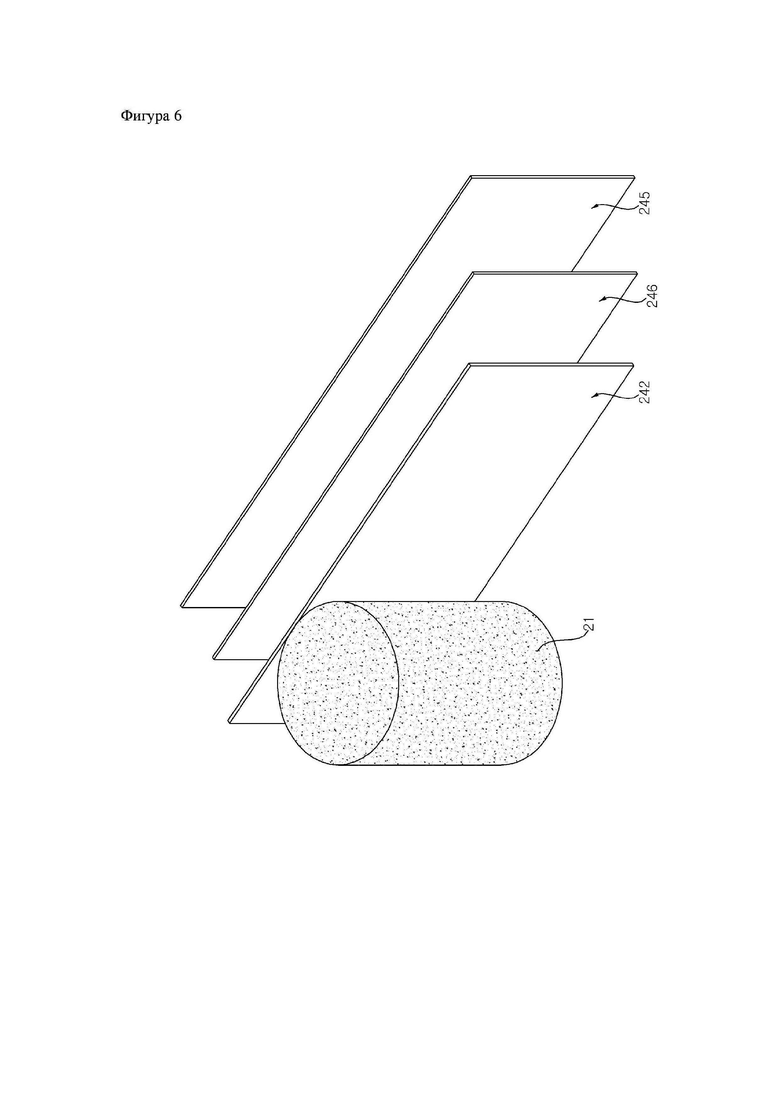

[86] Как показано на ФИГ. 6 и 7, обрезана только часть, соответствующая табачному стержню 21 сигареты 2, то есть табачный стержень 21 завернут. Далее сигарета 2 согласно ФИГ. 4 будет раскрыта в качестве примера, но специалистам в данной области техники очевидно, что описание может быть применено в том числе к обертке других табачных стержней, например, табачного стержня 31 сигареты 3 согласно ФИГ. 5 и т.п.

[87] Первая обертка 241 может обертывать табачный стержень 21 снаружи. Табачный стержень 21, окруженный первой оберткой 241, может иметь цилиндрическую форму с приблизительно заданным радиусом R. Первая обертка 241 может проходить в окружном направлении вдоль внешней окружной поверхности табачного стержня 21.

[88] Как показано на ФИГ. 4, металлическая фольга 246 может быть сформирована в части, соответствующей табачному стержню 21. Металлическая фольга 246 может проходить по окружности первой обертки 241. Металлическая фольга 246 может окружать внешнюю окружность первой обертки 241. В другом примере металлическая фольга 246 может окружать внутреннюю окружность первой обертки 241 (см. ФИГ. 12 и 13). Металлическая фольга 246 может быть приклеена к внешней или внутренней окружной поверхности первой обертки 241. В альтернативном варианте металлическая фольга 246 и первая обертка 241 могут быть изготовлены из бумаги.

[89] Металлическая фольга 246 может образовывать замкнутый контур, соприкасаясь одной и другой стороной относительно окружного направления металлической фольги 246. Металлическая фольга 246 может обладать электропроводностью и заданным сопротивлением. Металлическая фольга 246 может нагреваться вихревым током, генерируемым катушкой 13 индуктивности (см. ФИГ. 1-3). Например, металлическая фольга 246 может представлять собой алюминиевую фольгу. Тем не менее, настоящее изобретение не ограничивается этим вариантом.

[90] Пятая обертка 245 может определять внешнюю форму сигареты 2. Пятая обертка 245 может быть обернута вокруг внешней окружной поверхности первой обертки 241 и/или металлической фольги 246. В окружном направлении внутренняя окружная поверхность одной стороны пятой обертки 245 и внешняя окружная поверхность другой стороны пятой обертки 245 могут быть склеены. Пятая обертка 245 может защищать сигарету 2 снаружи. Пятая обертка 245 может называться внешней оберткой 245. Часть, соответствующая табачному стержню 21, выполнена из трех слоев, а другая часть может быть выполнена из двух слоев.

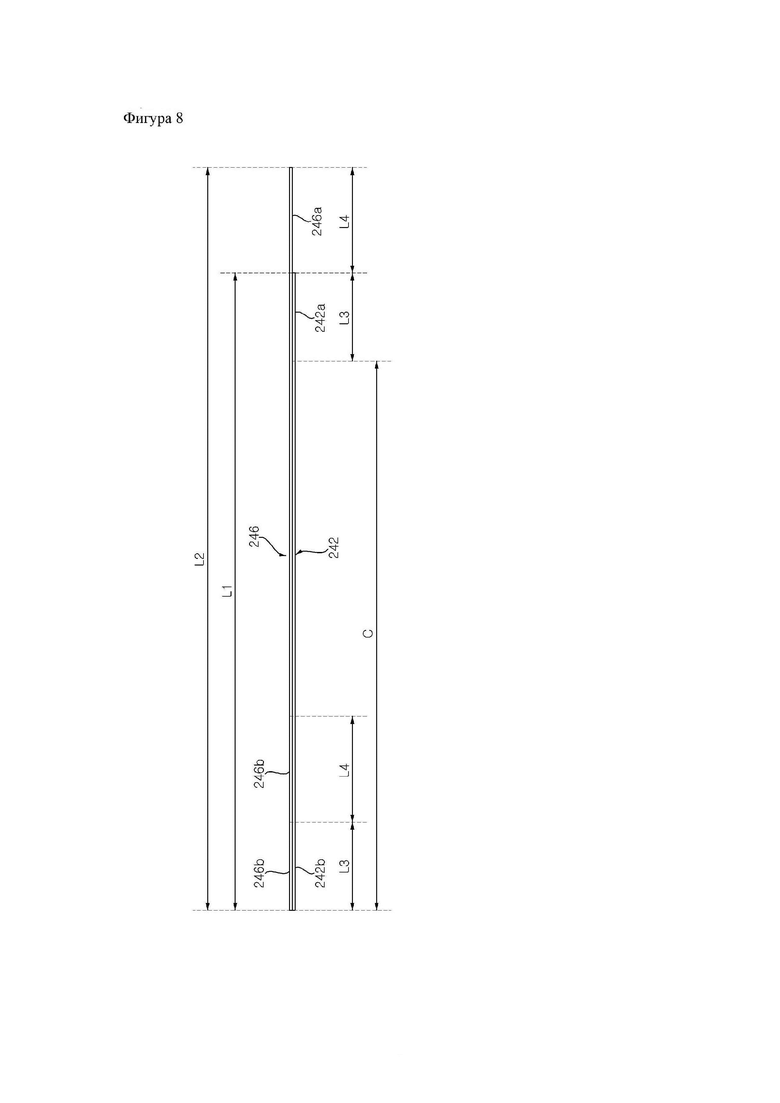

[91] Как показано на ФИГ. 8, первая обертка 242 может проходить в одну сторону на заданную длину L1. Металлическая фольга 246 может проходить в одну сторону на заданную длину L2. Длина L2 металлической фольги 246 может превышать длину L1 первой обертки 242. Одна поверхность первой обертки 242 и другая поверхность металлической фольги 246 могут соприкасаться или быть склеены друг с другом.

[92] Конец одной стороны 246a металлической фольги 246 (далее один конец металлической фольги 246) может выступать на заданную длину L4 от конца одной стороны 242a первой обертки 242 (далее одного конца первой обертки 242) в одну сторону. Один конец металлической фольги 246 может называться первым концом металлической фольги 246. Один конец первой обертки 242 может называться первым концом первой обертки 242. В состоянии на ФИГ. 8, в котором металлическая фольга 246 и первая обертка 242 не оборачивают табачный стержень 21, одна сторона 246a металлической фольги 246 может не перекрываться первой оберткой 242 и выступать в одну сторону. Другая сторона 246b металлической фольги 246 может перекрывать другую сторону 242b первой обертки 242. Другой конец металлической фольги 246 и другой конец первой обертки 242 могут совпадать. Другой конец металлической фольги 246 может называться вторым концом металлической фольги 246. Другой конец первой обертки 242 может называться вторым концом первой обертки 242.

[93] Как показано на ФИГ. 8 и 9, первая обертка 242 может окружать табачный стержень 21. Металлическая фольга 246 может окружать первую обертку 242 с внешней стороны первой обертки 242. В окружном направлении один конец металлической фольги 246 может проходить в одну сторону от конца первой обертки 242 и выступать.

[94] Внутренняя окружная поверхность одной стороны 242a первой обертки 242 может соприкасаться с внешней окружной поверхностью другой стороны 246b металлической фольги 246 или быть склеена с ней. Одна сторона 242a первой обертки 242 и другая сторона 246b металлической фольги 246 могут перекрывать друг друга на заданную длину L3.

[95] Внутренняя окружная поверхность одной стороны 246a металлической фольги 246 может соприкасаться с внешней окружной поверхностью другой стороны 246b металлической фольги 246 или быть склеена с ней. Одна сторона 246a и другая сторона 246b металлической фольги 246 могут перекрывать друг друга на заданную длину L4. Одна сторона 246a и другая сторона 246b металлической фольги 246 могут быть соединены друг с другом.

[96] Таким образом, внешняя окружная поверхность другой стороны 246b металлической фольги 246 может соприкасаться с внутренней окружной поверхностью одной стороны 242a первой обертки 242 и внутренней окружной поверхностью одного конца металлической фольги 246, выступающего от одного конца первой обертки 242. Металлическая фольга 246 может образовывать замкнутый контур. Внешняя обертка 245 может окружать внешнюю окружную поверхность металлической фольги 246. Одна сторона и другая сторона внешней обертки 245 могут быть склеены друг с другом.

[97] Соответственно, по сравнению со случаем, в котором металлическая фольга 246 представляет собой открытый контур, могут возникать следующие преимущества. Во-первых, можно предотвратить разряд или искрение, возможные в том случае, когда катушка 13 индуктивности генерирует вихревой ток в металлической фольге 246 для нагрева металлической фольги 246. Кроме того, когда катушка 13 индуктивности нагревает металлическую фольгу 246, можно предотвратить потери тока. Кроме того, благодаря снижению погрешности температуры тепловыделения металлической фольги 246 повышается точность контроля и становится возможным поддержание постоянного количества или вкуса аэрозоля.

[98] Длина окружности табачного стержня 21 может быть приблизительно равна или близка к длине C, полученной вычитанием длины L3 перекрывающейся части из длины L1 первой обертки 242. То есть, если радиус табачного стержня 21 равен R (см. ФИГ. 7), 2 πR, которые являются длиной окружности табачного стержня 21 и C, могут быть приблизительно одинаковы или близки.

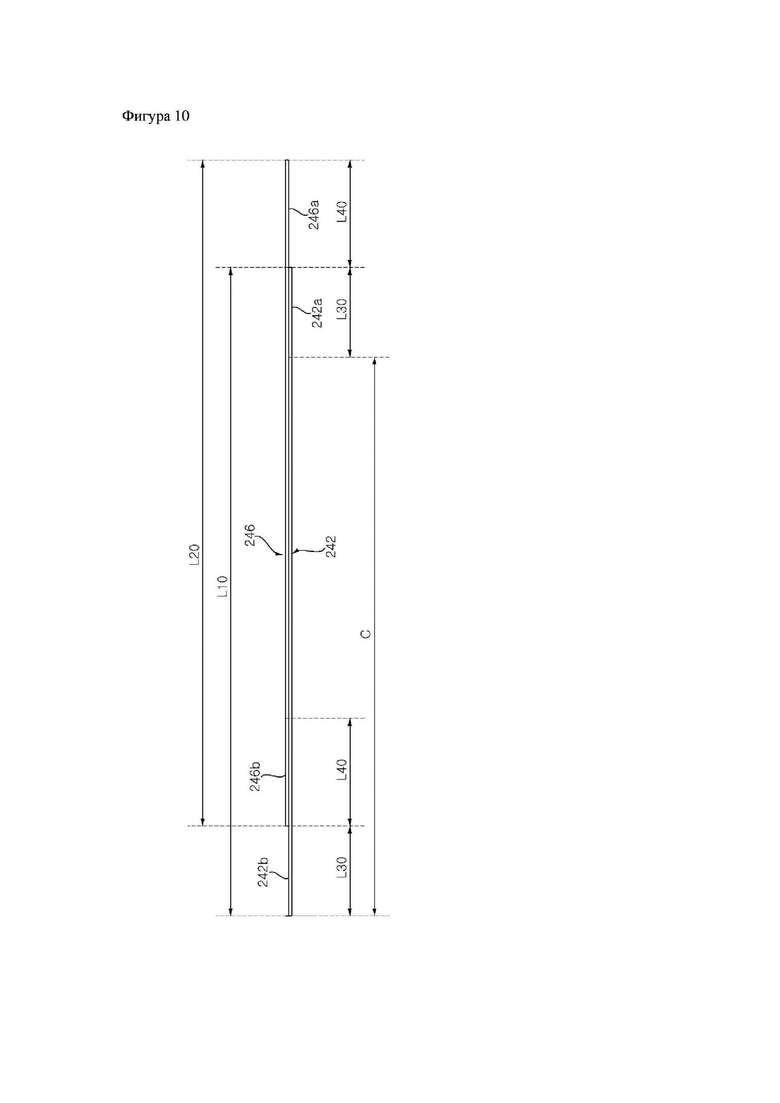

[99] Как показано на ФИГ. 10, первая обертка 242 может проходить в одну сторону на заданную длину L10. Металлическая фольга 246 может проходить в одну сторону на заданную длину L20. Длина L20 металлической фольги 246 может превышать длину L10 первой обертки 242. Одна поверхность первой обертки 242 и другая поверхность металлической фольги 246 могут соприкасаться или быть склеены друг с другом.

[100] Один конец металлической фольги 246 может проходить от одного конца первой обертки 242 в одну сторону на заданную длину L40. В состоянии на ФИГ. 10, в котором металлическая фольга 246 и первая обертка 242 не оборачивают табачный стержень 21, одна сторона 246a металлической фольги 246 не перекрывается первой оберткой 242 и выступает в одну сторону.

[101] Конец другой стороны 242b первой обертки 242 (далее другой конец первой обертки 242) может проходить от конца другой стороны 246b металлической фольги 246 (далее другой конец металлической фольги 246 ) в другую сторону на заданную длину L30. В состоянии на ФИГ. 10, в котором металлическая фольга 246 и первая обертка 242 не оборачивают табачный стержень 21, другая сторона 242b первой обертки 242 может не перекрываться металлической фольгой 246 и выступать в другую сторону.

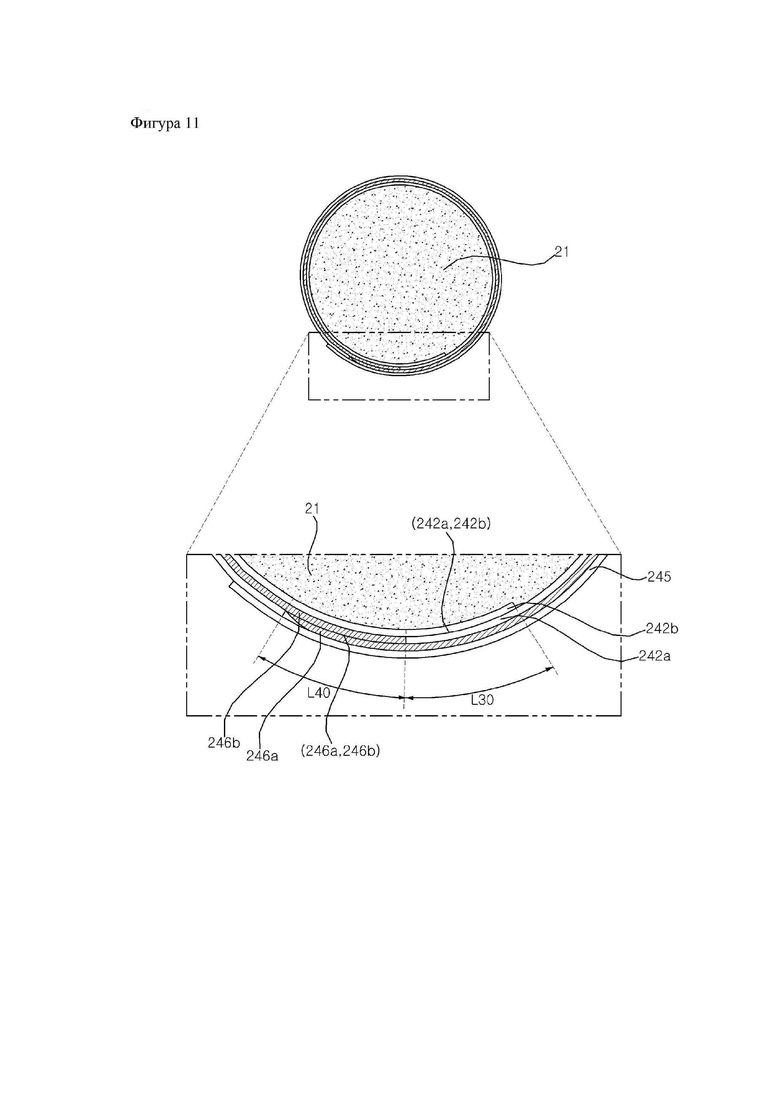

[102] Как показано на ФИГ. 10 и 11, первая обертка 242 может окружать табачный стержень 21. Металлическая фольга 246 может окружать первую обертку 242 с внешней стороны первой обертки 242. В окружном направлении один конец металлической фольги 246 может проходить в одну сторону от конца первой обертки 242 и выступать. В окружном направлении другой конец первой обертки 242 может проходить от другого конца металлической фольги 246 в другую сторону.

[103] Внутренняя окружная поверхность одной стороны 242a первой обертки 242 может соприкасаться с внешней окружной поверхностью другой стороны 242b первой обертки 242 или быть склеена с ней. Одна сторона 242a и другая сторона 242b первой обертки 242 могут перекрывать друг друга на заданную длину L30.

[104] Внутренняя окружная поверхность одной стороны 246a металлической фольги 246 может соприкасаться с внешней окружной поверхностью другой стороны 246b металлической фольги 246 или быть склеена с ней. Одна сторона 246a и другая сторона 246b металлической фольги 246 могут перекрывать друг друга на заданную длину L40. Одна сторона 246a и другая сторона 246b металлической фольги 246 могут быть соединены друг с другом. Металлическая фольга 246 может образовывать замкнутый контур.

[105] Соответственно, по сравнению со случаем, в котором металлическая фольга 246 представляет собой открытый контур, могут возникать следующие преимущества. Во-первых, можно предотвратить разряд или искрение, возможные в том случае, когда катушка 13 индуктивности генерирует вихревой ток в металлической фольге 246 для нагрева металлической фольги 246. Кроме того, когда катушка 13 индуктивности нагревает металлическую фольгу 246, можно предотвратить потери тока. Кроме того, благодаря снижению погрешности температуры тепловыделения металлической фольги 246 повышается точность контроля и становится возможным поддержание постоянного количества или вкуса аэрозоля.

[106] Конец одной стороны 242a первой обертки 242 может соприкасаться с концом другой стороны 246b металлической фольги 246. Внешняя обертка 245 может окружать внешнюю окружную поверхность металлической фольги 246. Одна и другая сторона внешней обертки 245 могут быть склеены.

[107] Длина окружности табачного стержня 21 может быть приблизительно равна или близка к длине C, полученной вычитанием длины L30 перекрывающейся части из длины L10 первой обертки 242. То есть, если радиус табачного стержня 21 равен R (см. ФИГ. 7), 2 πR, которые являются длиной окружности табачного стержня 21 и C, могут быть приблизительно одинаковы или близки.

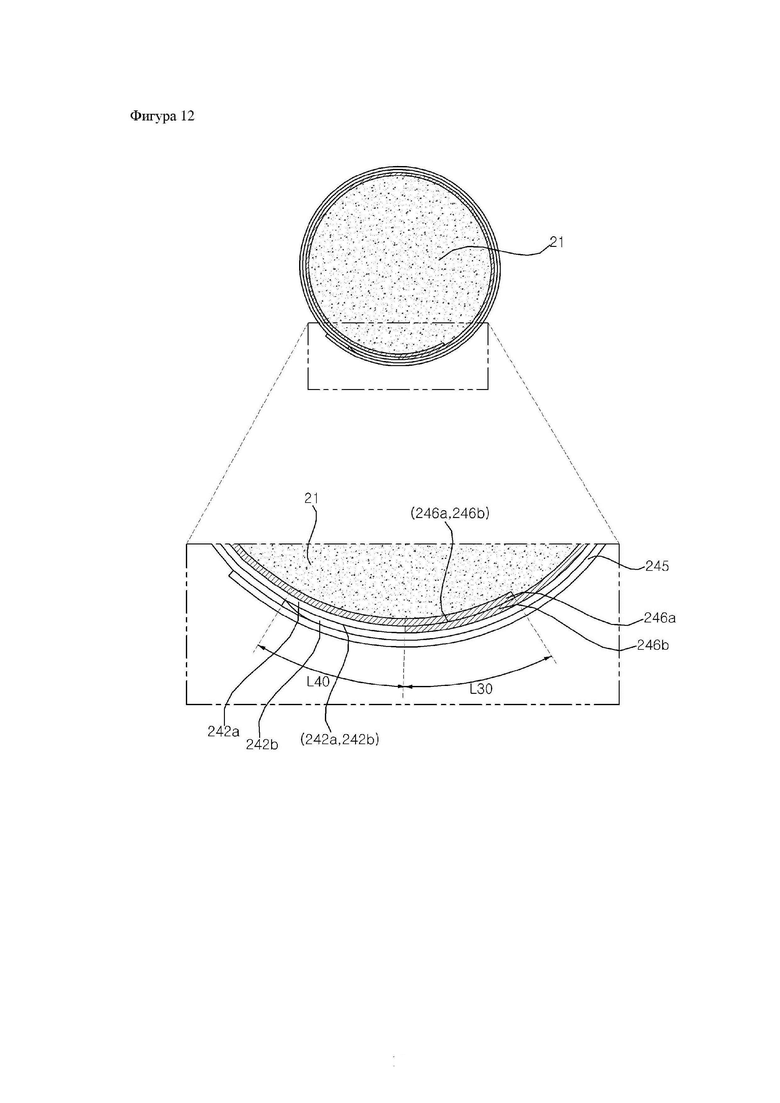

[108] Как показано на ФИГ. 10 и 12, металлическая фольга 246 может окружать табачный стержень 21. Металлическая фольга 246 может окружать первую обертку 242 с внутренней стороны обертки 242. То есть, в отличие от ФИГ. 11, металлическая фольга 246 и первая обертка 242 могут быть обернуты таким образом, чтобы металлическая фольга 246 соприкасалась с табачным стержнем 21.

[109] Внешняя окружная поверхность одной стороны 242a первой обертки 242 может соприкасаться с внутренней окружной поверхностью другой стороны 242b первой обертки 242 или быть склеена с ней. Одна сторона 242a и другая сторона 242b первой обертки 242 могут перекрывать друг друга на заданную длину L30.

[110] Внешняя окружная поверхность одной стороны 246a металлической фольги 246 может соприкасаться с внутренней окружной поверхностью другой стороны 246b металлической фольги 246 или быть склеена с ней. Одна сторона 246a и другая сторона 246b металлической фольги 246 могут перекрывать друг друга на заданную длину L40. Одна сторона 246a и другая сторона 246b металлической фольги 246 могут быть соединены друг с другом. Металлическая фольга 246 может образовывать замкнутый контур.

[111] Соответственно, по сравнению со случаем, в котором металлическая фольга 246 представляет собой открытый контур, могут возникать следующие преимущества. Во-первых, можно предотвратить разряд или искрение, возможные в том случае, когда катушка 13 индуктивности генерирует вихревой ток в металлической фольге 246 для нагрева металлической фольги 246. Кроме того, когда катушка 13 индуктивности нагревает металлическую фольгу 246, можно предотвратить потери тока. Кроме того, благодаря снижению погрешности температуры тепловыделения металлической фольги 246 повышается точность контроля и становится возможным поддержание постоянного количества или вкуса аэрозоля.

[112] Конец одной стороны 242a первой обертки 242 может соприкасаться с концом другой стороны 246b металлической фольги 246. Внешняя обертка 245 может окружать внешнюю окружную поверхность металлической фольги 246. Одна и другая сторона внешней обертки 245 могут быть склеены.

[113] Как показано на ФИГ. 1-12, сигарета согласно одному аспекту настоящего изобретения может содержать табачный стержень, содержащий материал для генерирования аэрозоля; обертку, окружающую табачный стержень; и металлическую фольгу, окружающую табачный стержень с внутренней или внешней стороны обертки в положении, соответствующем табачному стержню, причем противоположные концы металлической фольги могут соприкасаться друг с другом в окружном направлении, образуя замкнутый контур.

[114] Кроме того, в соответствии с другим аспектом настоящего изобретения первый конец металлической фольги может заходить за соответствующий первый конец обертки в окружном направлении.

[115] Кроме того, в соответствии с другим аспектом настоящего изобретения металлическая фольга может быть расположена на внешней стороне обертки, внутренняя поверхность первого конца обертки соприкасается с внешней поверхностью противоположного второго конца обертки, и внутренняя поверхность первого конца металлической фольги соприкасается с внешней поверхностью противоположного второго конца металлической фольги.

[116] Кроме того, в соответствии с другим аспектом настоящего изобретения, второй конец обертки может проходить за соответствующий второй конец металлической фольги в направлении, противоположном окружному направлению.

[117] Кроме того, в соответствии с другим аспектом настоящего изобретения металлическая фольга может быть расположена на внешней стороне обертки, внутренняя поверхность первого конца обертки может соприкасаться с внешней поверхностью второго конца обертки, противоположного первому концу, и внутренняя поверхность первого конца металлической фольги может соприкасаться с внешней поверхностью второго конца металлической фольги.

[118] Кроме того, в соответствии с другим аспектом настоящего изобретения металлическая фольга может быть расположена на внутренней стороне обертки, внешняя поверхность первого конца обертки может соприкасаться с внутренней поверхностью второго конца обертки, внешняя поверхность первого конца металлической фольги может соприкасаться с внутренней поверхностью второго конца металлической фольги.

[119] Кроме того, в соответствии с другим аспектом настоящего изобретения конец обертки может соприкасаться с соответствующим концом металлической фольги.

[120] Кроме того, в соответствии с другим аспектом настоящего изобретения дополнительно предусмотрена внешняя обертка, окружающая обертку и металлическую фольгу.

[121] Кроме того, в соответствии с другим аспектом настоящего изобретения металлическая фольга и обертка могут быть выполнены из многослойного материала.

[122] Кроме того, в соответствии с другим аспектом настоящего изобретения металлическая фольга может представлять собой алюминий.

[123] Устройство для генерирования аэрозоля согласно одному из аспектов настоящего изобретения может содержать корпус, содержащий пространство для введения, выполненное с возможностью размещения сигареты; и катушку индуктивности, расположенную вокруг пространства для введения и выполненную с возможностью нагрева металлической фольги.

[124] Некоторые варианты осуществления или другие варианты осуществления изобретения, раскрытые выше, не являются взаимоисключающими или отличными друг от друга. Любые или все элементы вариантов осуществления раскрытого выше изобретения могут быть объединены с другими или объединены друг с другом по конфигурации или функции.

[125] Например, конфигурация «А», раскрытая в одном варианте осуществления изобретения и чертежах, и конфигурация «В», раскрытая в другом варианте осуществления изобретения и чертежах, могут быть объединены друг с другом. А именно, хотя комбинация между конфигурациями прямо не раскрыта, комбинация возможна, за исключением случая, когда раскрыто, что комбинация невозможна.

[126] Хотя варианты осуществления изобретения были раскрыты со ссылкой на ряд иллюстративных примеров осуществления изобретения, следует понимать, что специалисты в данной области техники могут разработать множество других модификаций и вариантов осуществления изобретения, которые будут подпадать под действие принципов настоящего изобретения. В частности, возможны различные варианты и изменения составных частей и/или компоновок рассматриваемого комбинированного устройства в пределах объема раскрытия, чертежей и прилагаемой формулы изобретения. Помимо вариантов и изменений составных частей и/или компоновок, специалистам в данной области техники также будут очевидны альтернативные варианты использования.

Изобретение относится к сигарете и устройству для генерирования аэрозоля. Устройство для генерирования аэрозоля содержит сигарету, содержащую табачный стержень, содержащий материал для генерирования аэрозоля, обертку, окружающую табачный стержень, и металлическую фольгу, окружающую табачный стержень на внутренней или внешней стороне обертки в положении, соответствующем табачному стержню. Причем противоположные концы металлической фольги соприкасаются друг с другом в окружном направлении, образуя замкнутый контур. Устройство также содержит корпус, содержащий пространство для введения, выполненное с возможностью размещения сигареты, и катушку индуктивности, расположенную вокруг пространства для введения и выполненную с возможностью нагрева металлической фольги. Изобретение позволяет предотвратить разряд или искрение нагревательного элемента, предотвратить потери тока во время генерирования тепла, повысить точность контроля температуры и поддержать вкус или однородность аэрозоля. 2 н. и 9 з.п. ф-лы, 12 ил.

1. Сигарета, содержащая

табачный стержень, содержащий материал для генерирования аэрозоля;

обертку, окружающую табачный стержень; и

металлическую фольгу, окружающую табачный стержень с внутренней или внешней стороны обертки в положении, соответствующем табачному стержню,

в которой противоположные концы металлической фольги соприкасаются друг с другом в окружном направлении, образуя замкнутый контур.

2. Сигарета по п. 1, в которой первый конец металлической фольги заходит за соответствующий первый конец обертки в окружном направлении.

3. Сигарета по п. 2, в которой металлическая фольга расположена на внешней стороне обертки, в которой внутренняя поверхность первого конца обертки соприкасается с внешней поверхностью противоположного второго конца обертки, и в которой внутренняя поверхность первого конца металлической фольги соприкасается с внешней поверхностью противоположного второго конца металлической фольги.

4. Сигарета по п. 2, в которой второй конец обертки заходит за соответствующий второй конец металлической фольги в направлении, противоположном окружному направлению.

5. Сигарета по п. 4, в которой металлическая фольга расположена на внешней стороне обертки, в которой внутренняя поверхность первого конца обертки соприкасается с внешней поверхностью второго конца обертки, противоположного первому концу, и в которой внутренняя поверхность первого конца металлической фольги соприкасается с внешней поверхностью второго конца металлической фольги.

6. Сигарета по п. 4, в которой металлическая фольга расположена на внутренней стороне обертки, в которой внешняя поверхность первого конца обертки соприкасается с внутренней поверхностью второго конца обертки, в которой внешняя поверхность первого конца металлической фольги соприкасается с внутренней поверхностью второго конца металлической фольги.

7. Сигарета по п. 5 или 6, в которой конец обертки соприкасается с соответствующим концом металлической фольги.

8. Сигарета по п. 1, дополнительно содержащая внешнюю обертку, окружающую обертку и металлическую фольгу.

9. Сигарета по п. 1, в которой металлическая фольга и обертка выполнены из многослойного материала.

10. Сигарета по п. 1, в которой металлическая фольга представляет собой алюминий.

11. Устройство для генерирования аэрозоля, содержащее корпус, содержащий пространство для введения, выполненное с возможностью размещения сигареты по п. 1, и катушку индуктивности, расположенную вокруг пространства для введения и выполненную с возможностью нагрева металлической фольги.
