УСТАНОВКА ДЛЯ МОЙКИ И/ИЛИ ДЕЗИНФЕКЦИИ ЭНДОСКОПОВ Российский патент 2025 года по МПК A61L2/18

ОБЛАСТЬ ТЕХНИКИ,

К КОТОРОЙ ОТНОСИТСЯ ИЗОБРЕТЕНИЕ

Изобретение относится к медицинскому оборудованию и может быть использовано для мойки или дезинфекции гибких эндоскопов и других канальных медицинских инструментов.

УРОВЕНЬ ТЕХНИКИ

Из уровня техники известна установка для мойки и дезинфекции эндоскопов, содержащая установленную на тележке ванну со сливным патрубком, крышку ванны и ручной двухходовой поршневой насос для подачи моющего и дезинфицирующего раствора со штуцерами для подключения каналов эндоскопа [RU208004, МПК A61L 2/18, опубл. 20.03.1995].

К недостаткам данной установки можно отнести отсутствие явно выраженного перепада глубины камеры для экономичного разновысотного размещения в растворе разных по габаритам частей эндоскопов, отсутствие в камере изливов для автоматического наполнения ванны водой и дезинфицирующим средством необходимого объема, необходимость ручной регулировки температуры подаваемой в камеру воды, ручной подачи концентрата моющего и/или дезинфицирующего средства, невозможность добавления порции раствора в камеру с той же концентрацией без сложных вычислений дополнительного объема воды и порции моющего и/или дезинфицирующего средства.

Наиболее близким к заявленному изобретению является устройство для мойки, сушки и дезинфекции дыхательных аппаратов и составных частей дыхательных аппаратов [RU226872, МПК A61L 2/00, A61L 2/18, A61L 2/26, опубл. 26.06.2024], содержащее корпус с дверкой, рабочую камеру для входящих и выходящих потоков рабочих агентов, устройства циркуляции рабочих агентов, содержащие трубопроводы, насосы, фильтры, устройства терморегуляции рабочих агентов, содержащие трубопроводы, нагревательные элементы, устройство управления процессом, включающее расположенные на трубопроводах элементы запорной арматуры, отличающееся тем, что корпус выполнен в виде каркасной конструкции, в которой размещены бак водоподготовки, устройство автоматизации процесса, устройство сушки, выполненное в виде соединенного с рабочей камерой трубопровода с вентилятором, нагревательным элементом и вентилем для выпуска воздуха, а устройство управления процессом снабжено элементами запорной арматуры для воды, моющих и дезинфицирующих средств и воздуха; рабочая камера выполнена герметичной и снабжена крышкой с электромагнитными замками, корзиной, выполненной с возможностью вращения вокруг горизонтальной оси и снабженной отверстиями для слива и крепежными элементами для удержания составных частей дыхательного аппарата, и съемными форсунками, расположенными по всему объему рабочей камеры; устройство циркуляции рабочих агентов содержит трубопроводы и насосы с возможностью перекачки, впрыска под давлением через форсунки и слива воды и водных растворов моющих, дезинфицирующих жидкостей, пропущенных через фильтры; устройство терморегуляции рабочих агентов содержит трубопроводы, соединяющие бак водоподготовки и рабочую камеру, и нагревательные элементы, расположенные в баке водоподготовки; устройство управления процессом содержит расположенные на трубопроводах элементы запорной арматуры в виде электромагнитных клапанов, установленных перед каждой форсункой, и центральный электромагнитный клапан, выполненный с возможностью распределения водного раствора под давлением в форсунки, а устройство сушки размещено в корпусе снаружи рабочей камеры и соединено с вентилем для выпуска воздуха в рабочую камеру; бак водоподготовки снабжен устройством подачи в него моющего, дезинфицирующего средства, включающий емкости с поверхностно-активными веществами и дезинфицирующим средством, а устройство автоматизации процесса выполнено с возможностью воздействия на устройство управления процессом и содержит первичные преобразователи с датчиками для определения температуры воздуха в рабочей камере и баке водоподготовки, и датчиками для определения температуры воды в рабочей камере и баке водоподготовки, передающие преобразователи с датчиками для передачи сигнала из рабочей камеры на устройство слива, и датчиками для передачи сигнала из устройства подачи дезинфицирующего средства на устройство подачи воды в бак водоподготовки, с датчиком для передачи сигнала из бака водоподготовки на соединительный трубопровод, и датчиком закрытия крышки для блокировки, разблокировки крышки рабочей камеры.

Недостатком прототипа является его ограниченная функциональность, поскольку описанная установка может быть использована для мойки, сушки и дезинфекции дыхательных аппаратов и составных частей дыхательных аппаратов, при этом, отсутствует возможность осуществления эффективной мойки и дезинфекции эндоскопов, автоматизация процессов приготовления растворов моющих и дезинфекционных жидких средств заданной концентрации, либо обработки эндоскопов с заданным временем экспозиции в рабочей камере, а также отсутствие доступа персонала к камере в процессе обработки, требуемого для ручных манипуляций, рекомендованных действующими СанПиН.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

Задачей изобретения является расширение арсенала устройств, относящихся к установкам для мойки и/или дезинфекции эндоскопов, с устранением недостатков присущих аналогам и прототипу.

Техническими результатами, на достижение которых направлено предложенное изобретение являются:

- автоматизация процессов приготовления раствора моющего и/или дезинфицирующего жидкого средства в рабочей камере, экспозиции эндоскопов в рабочей камере и слива отработанного раствора;

- снижение вероятности ошибок медицинского персонала при работе с установкой;

- возможность обработки эндоскопов различных габаритов;

- возможность перенастройки установки для работы с альтернативным жидким средством;

- снижение расхода жидкого моющего и/или дезинфицирующего средства;

- возможность эффективного размещения эндоскопов в рабочей камере с экономией рабочего пространства.

Технический результат достигается тем, что предложена установка для мойки и/или дезинфекции эндоскопов, содержащая корпус, блок управления, исполнительные элементы, включающие электромагнитные клапаны и насос, рабочую камеру, предназначенную для заполнения раствором моющего и/или дезинфицирующего жидкого средства, при этом корпус выполнен в виде каркасной конструкции, на которой размещены блок управления, а также исполнительные элементы, блок управления связан с исполнительными элементами посредством проводного соединения и выполнен с возможностью программного управления исполнительными элементами, характеризующаяся тем, что установка дополнительно содержит термостат и резервуар для жидкого средства, при этом установка выполнена с возможностью приготовления по меньшей мере одной дополнительной порции раствора жидкого средства той же концентрации в рабочей камере и перенастройки для работы с альтернативным жидким средством, блок управления снабжен панелью управления с индикатором, отображающим концентрацию жидкого средства в растворе и время экспозиции эндоскопов в рабочей камере, исполнительные элементы дополнительно включают датчики уровня жидкости, термостат подключен посредством труб к точкам водозабора горячей и холодной воды и имеет выход, к которому подсоединена труба подачи воды в рабочую камеру, рабочая камера снабжена датчиком уровня жидкости, первым и вторым изливами, а также сливом, причем изливы размещены с внутренней ее стороны, первый излив предназначен для наполнения рабочей камеры водой и подключён к трубе подачи воды, а между первым изливом и термостатом установлен электромагнитный клапан, второй излив предназначен для наполнения рабочей камеры жидким средством и подключен к трубе подачи жидкого средства в камеру, слив выполнен с электромагнитным клапаном, часть дна рабочей камеры выполнена с наклоном, обеспечивающим перепад глубины в 3-4 раза по длине рабочей камеры, причем длина указанной части составляет не менее ³/₄ длины дна рабочей камеры, резервуар снабжен датчиком уровня жидкости, а насос соединен с трубой подачи жидкого средства в рабочую камеру и трубой забора жидкого средства из резервуара.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

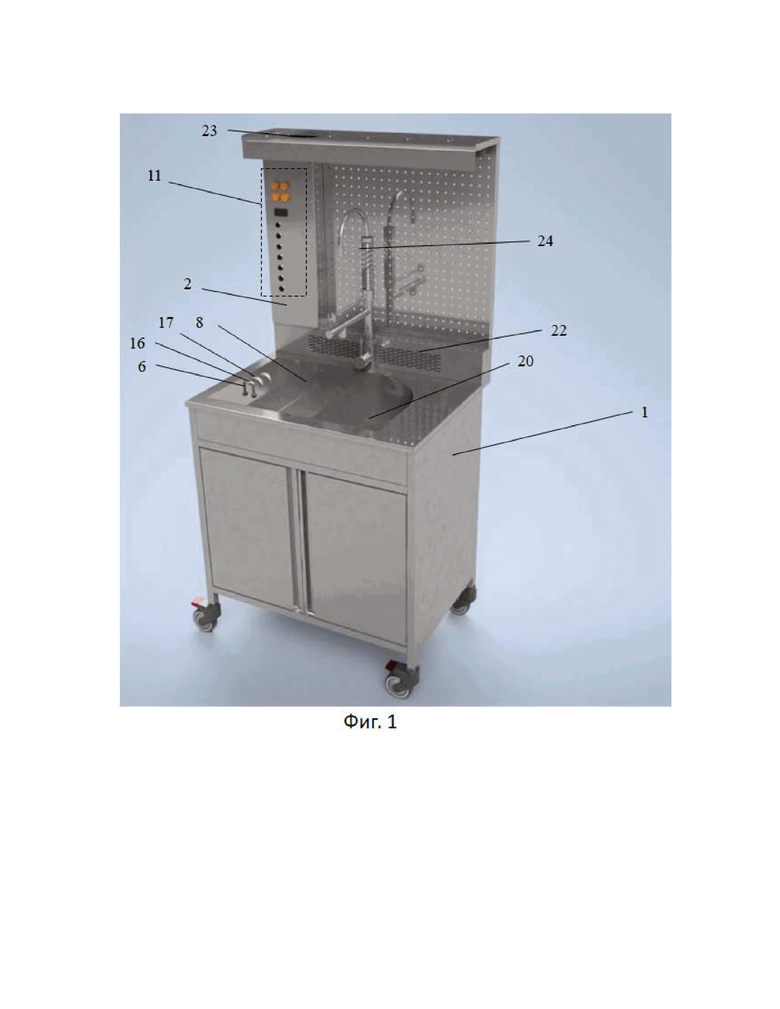

На фиг. 1 приведена в общем виде установка для мойки и/или дезинфекции эндоскопов.

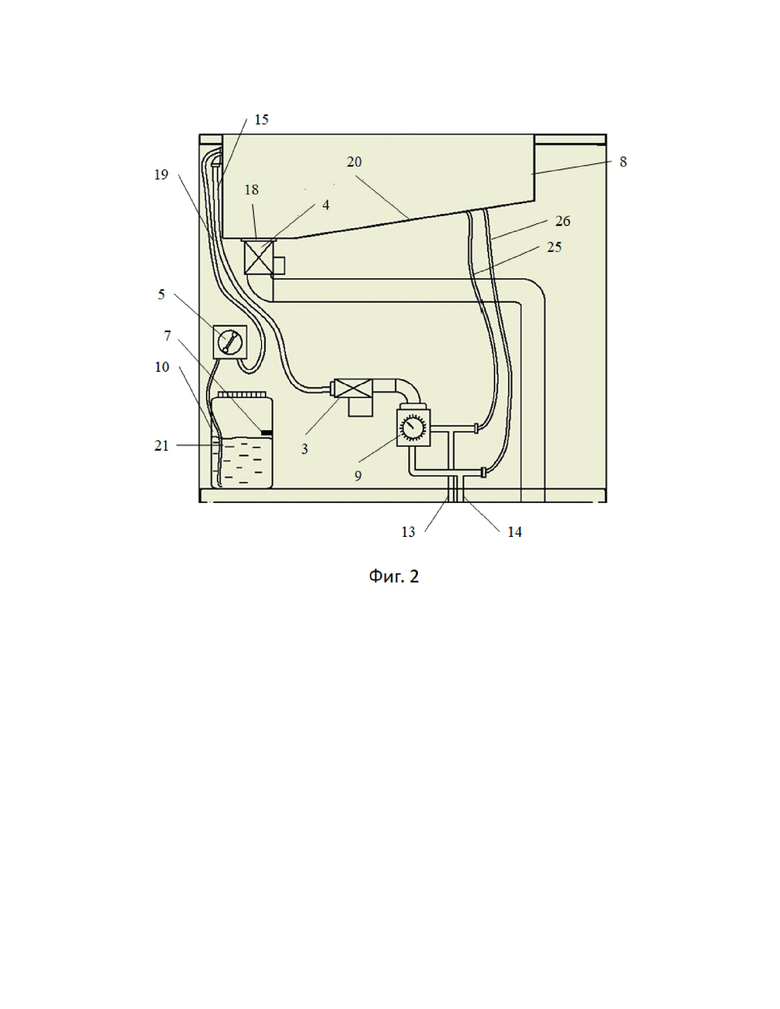

На фиг. 2 приведена схема узла, содержащего основные конструктивные элементы установки для мойки и/или дезинфекции эндоскопов.

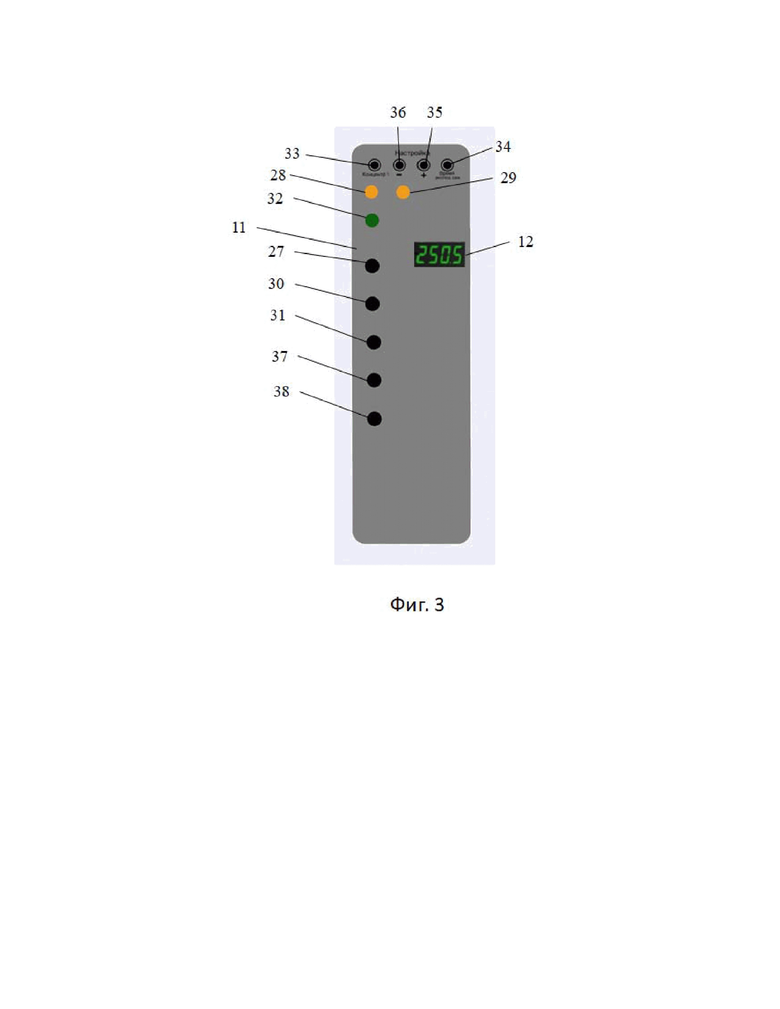

На фиг. 3 приведена схема панели управления установкой для мойки и/или дезинфекции эндоскопов.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Предложенное изобретение иллюстрируется следующими примерами осуществления.

Пример 1

Установка для мойки и дезинфекции эндоскопов содержит корпус 1 (фиг. 1), блок 2 (фиг. 1) управления, исполнительные элементы, включающие электромагнитные клапаны 3 (фиг. 2), 4 (фиг. 2), насос 5 (фиг. 2), датчики 6 (фиг. 1), 7 (фиг. 2) уровня жидкости, рабочую камеру 8 (фиг. 1, фиг. 2), предназначенную для заполнения раствором жидкого моющего и дезинфицирующего средства, термостат 9 (фиг. 2) и резервуар 10 (фиг. 2) для жидкого моющего и дезинфицирующего средства. Корпус 1 выполнен в виде каркасной конструкции, на которой размещены блок 2, а также исполнительные элементы. Блок 2 связан с исполнительными элементами посредством проводного соединения и выполнен с возможностью программного управления исполнительными элементами. Блок 2 снабжен панелью управления 11 (фиг. 1, фиг. 3) и выполнен с возможностью перенастройки устройства для работы с заданным жидким средством. Панель управления 11 снабжена индикатором 12 (фиг. 3), отображающим концентрацию жидкого средства в растворе и время экспозиции эндоскопов в камере 8. Термостат 9 подключен посредством труб 13 (фиг. 2), 14 (фиг. 2) к точкам водозабора горячей и холодной воды, соответственно. Термостат 9 имеет выход, к которому подсоединена труба 15 (фиг. 2) подачи воды в камеру 8. Камера 8 снабжена датчиком 6, первым 16 (фиг. 1) и вторым 17 (фиг 1) изливами, а также сливом 18 (фиг. 2). Изливы 16, 17 размещены с внутренней стороны камеры 8. Излив 16 предназначен для наполнения камеры 8 водой и подключён к трубе 15. Между изливом 16 и термостатом 9 установлен электромагнитный клапан 3. Излив 17 предназначен для наполнения камеры 8 жидким средством и подключен к трубе 19 (фиг. 2) подачи жидкого средства в камеру 8. Слив 18 выполнен с электромагнитным клапаном 4. Часть 20 (фиг. 1, фиг. 2) дна камеры 8 выполнена с наклоном, обеспечивающим перепад глубины в 4 раза по длине камеры 8, причем длина части 20 составляет 3/4 длины дна камеры 8. Резервуар 10 снабжен датчиком 7. Насос 5 соединен с трубой 19 и трубой 21 (фиг. 2) забора жидкого средства из резервуара 10.

Пример 2

Установка для мойки эндоскопов выполнена аналогично примеру 1, при этом резервуар 10 предназначен для жидкого моющего средства. Установка содержит короб 22 (фиг. 1) вентиляции для удаления паров раствора, имеющий выход 23 (фиг. 1) для подключения к централизованной системе вентиляции. Часть 20 дна камеры 8 выполнена с наклоном, обеспечивающим перепад глубины в 3,5 раза, причем длина части 20 составляет 4/5 длины дна камеры 8.

Пример 3

Установка для дезинфекции эндоскопов выполнена аналогично примеру 1, при этом резервуар 10 предназначен для жидкого дезинфицирующего средства. Часть 20 дна камеры выполнена 8 с наклоном, обеспечивающим перепад глубины в 3 раза, причем длина части 20 составляет 5/6 длины дна камеры 8. Установка содержит смеситель 24 (фиг. 1) с лейкой, который подключен посредством труб 25 (фиг. 2), 26 (фиг. 2) к точкам водозабора горячей и холодной воды, соответственно.

Установка согласно примерам 1-3 осуществления изобретения действует следующим образом.

Медицинский персонал укладывает эндоскоп в камеру 8, таким образом, чтобы крупные конструктивные элементы эндоскопа (рабочая часть эндоскопа с ручками и кнопками управления эндоскопом) находились в части дна камеры с максимальной глубиной а гибкие и более тонкие конструктивные элементы эндоскопа (вводная часть эндоскопа и световод) находились в части 20. Выполнение части 20 дна камеры 8 с наклоном, обеспечивающим перепад глубины в 3-4 раза по длине камеры 8, при условии, что длина части 20 составляет не менее ³/₄ длины дна камеры 8, обеспечивает возможность эффективного размещения эндоскопов в рабочей камере с экономией рабочего пространства, а также снижения расхода жидкого моющего и/или дезинфицирующего средства. В случае, если значение перепада глубины не достигает значений в указанных выше пределах, погружение в раствор жидкого средства крупных и гибких конструктивных элементов на заданную глубину потребует использования большего количества жидкого средства, что приведет к его перерасходу. В случае, если значение перепада глубины превышает значения в указанных выше пределах, затруднительно разместить гибкие элемента эндоскопа таким образом, чтобы они оставались на поверхности части 20 и не перемещались в часть дна камеры 8 с максимальной глубиной, что снижает эффективность размещения эндоскопов в камере 8. В случае, если длина части 20 составляет менее ³/₄ длины дна камеры 8, то становится затруднительно эффективно разместить гибкие конструктивные элементы эндоскопа в камере 8, поскольку в этом случае возникает необходимость дополнительного их сгибания, что в свою очередь может привести к их повреждению, а также не соответствует рекомендациям производителей эндоскопов по обработке эндоскопов путем мойки и/или дезинфекции.

После размещения эндоскопа в камере 8 медицинский персонал нажимает кнопку 27 (фиг. 3) на панели 11 для начала автоматического заполнения камеры 8 водой, а также жидким моющим и/или дезинфицирующим средством с получением раствора заданной концентрации. Таким образом, исключается ошибка персонала, выражающаяся в получении раствора жидкого средства неправильной концентрации. Сигнал от кнопки 27 поступает на блок 2, в котором записана программа управления подключенными исполнительными элементами и индикаторами установки. Блок 2 подает сигналы на клапан 3 для его открытия, насос 5 для подачи жидкого средства в камеру 8 и клапан 4 для его закрытия.

Клапан 3 открывается, обеспечивая подачу воды заданной температуры, рекомендованной для приготовления раствора при работе с тем или иным жидким средством, по трубе 15 из термостата 9 в камеру 8 через излив 16.

Посредством насоса 5 заданное количество жидкого средства поступает из резервуара 10 в камеру 8 через излив 17 для получения раствора заданной концентрации. При понижении уровня жидкого средства в резервуаре 10 датчик 7 подает сигнал в блок 2, после этого загорается индикатор 28 (фиг. 3) на панели 11, информирующий медицинский персонал о необходимости дополнительной заправки жидкого средства. До осуществления дополнительной заправки жидкого средства индикатор 28 продолжит гореть, а программа управления установкой блокирует возможность автоматизированного заполнения камеры 8. Таким образом, исключается ошибка персонала, выражающаяся в обработке эндоскопа в камере 8 в отсутствии жидкого средства в резервуаре 10.

Датчик 6 при достижении определенного уровня раствора жидкого средства в камере 8 подает сигнал в блок 2, в котором программа управления даёт сигнал на закрытие клапана 3, тем самым прекращая подачу воды в камеру 8 через излив 16. После этого, на панели 11 загорается индикатор 29 (фиг. 3), информирующий медицинский персонал о готовности раствора в базовом объеме, достаточном для обработки распространенных моделей эндоскопов (гастро- и бронхоскопов).

Более крупные модели эндоскопов, такие как колоноскопы, УЗИ-эндоскопы, требуют большего объема раствора той же концентрации для полного погружения. В случае неполного погружения эндоскопа в раствор, медицинский персонал нажимает кнопку 30 (фиг. 3) для подачи дополнительного количества воды и жидкого средства в камеру 8. Сигнал от кнопки 30 поступает в блок 2, который подает сигналы на клапан 3 для его открытия и насос 5 для его включения на время, необходимое для приготовления дополнительной порции раствора жидкого средства той же концентрации, что и в растворе, приготовленном в базовом объеме. Приготовление дополнительной порции может быть осуществлено многократно путем нажатия кнопки 30 с целью получения объема раствора в камере 8, достаточного для погружения в него указанных выше эндоскопов. Таким образом, обеспечивается возможность обработки эндоскопов различных габаритов, исключается ошибка персонала, выражающаяся в получении дополнительных порций раствора жидкого средства заниженной концентрации, а также превышение заданной концентрации раствора, что дополнительно позволяет снизить расход жидкого средства.

После наполнения камеры 8 достаточным объёмом раствора, медицинский персонал осуществляет ручные манипуляции по очистке поверхностей и каналов эндоскопа щетками в растворе. Завершив ручные манипуляции, медицинский персонал нажимает кнопку 31 (фиг 3), запуская таймер отсчета времени экспозиции. Время экспозиции задано в программе управления установкой. Во время экспозиции блок 2 подает сигнал на индикатор 12, информирующий пользователя о текущем этапе экспозиции. Таким образом, исключается ошибка персонала, выражающаяся в выборе неправильного времени экспозиции.

По окончании времени экспозиции блок 2 подаёт сигнал на электромагнитный клапан 4 для его открытия, тем самым обеспечивается слив отработанного раствора в канализацию, время которого задано в программе управления установкой. По окончании времени слива загорается индикатор 32 (фиг. 3) на панели 11, информирующий пользователя о том, что обработка завершена.

Установка выполнена с возможностью перенастройки концентрации раствора и времени экспозиции в случае необходимости использования альтернативного жидкого средства. Кнопка 33 (фиг. 3) позволяет изменять время работы насоса 5, тем самым изменяя объем жидкого средства, поступающего в камеру 8. Кнопка 34 (фиг. 3) позволяет изменять время экспозиции. Кнопка 35 (фиг. 3) предназначена для увеличения времени работы насоса или экспозиции. Кнопка 36 (фиг. 3) предназначена для уменьшения времени работы насоса или экспозиции. Индикатор 12 отображает изменения концентрации раствора и времени экспозиции. Таким образована, реализована возможность работы установки с различными жидкими средствами, а также исключается ошибка персонала при переходе на обработку с использованием альтернативного жидкого средства.

Медицинский персонал может осуществить ополаскивание обработанного эндоскопа путем нажатия кнопки 37 (фиг. 3), которая запускает программу полоскания, когда камера 8 несколько раз наполняется водой и сливается, без добавления жидкого средства.

Согласно примеру 2 осуществления изобретения медицинский персонал может начать работу короба вентиляции, нажав кнопку 38 (фиг. 3), для удаления паров раствора.

Согласно примеру 3 осуществления изобретения возможно проведение ополаскивания рабочей камеры 8 по всей ее поверхности от остатков жидкого средства встроенным смесителем 24 с лейкой.

Выполнение установки согласно примерам 1-3 осуществления изобретения позволяет автоматизировать процессы приготовления раствора жидкого средства в рабочей камере, экспозиции эндоскопов в рабочей камере и слива отработанного раствора.

Изобретение относится к медицинскому оборудованию и может быть использовано для мойки или дезинфекции гибких эндоскопов и других канальных медицинских инструментов. Установка содержит корпус, блок управления, исполнительные элементы, включающие электромагнитные клапаны и насос, рабочую камеру, предназначенную для заполнения раствором моющего и/или дезинфицирующего жидкого средства. При этом корпус выполнен в виде каркасной конструкции, на которой размещены блок управления, а также исполнительные элементы. Блок управления связан с исполнительными элементами посредством проводного соединения и выполнен с возможностью программного управления исполнительными элементами. Установка также содержит термостат и резервуар для жидкого средства и выполнена с возможностью приготовления по меньшей мере одной дополнительной порции раствора жидкого средства той же концентрации в рабочей камере и перенастройки для работы с альтернативным жидким средством. Блок управления снабжен панелью управления с индикатором, отображающим концентрацию жидкого средства в растворе и время экспозиции эндоскопов в рабочей камере, а исполнительные элементы дополнительно включают датчики уровня жидкости. Термостат подключен посредством труб к точкам водозабора горячей и холодной воды и имеет выход, к которому подсоединена труба подачи воды в рабочую камеру, которая снабжена датчиком уровня жидкости, первым и вторым изливами, а также сливом, причем изливы размещены с внутренней ее стороны. Первый излив подключён к трубе подачи воды, а между первым изливом и термостатом установлен электромагнитный клапан. Второй излив подключен к трубе подачи жидкого средства в камеру. Слив выполнен с электромагнитным клапаном. Часть дна рабочей камеры выполнена с наклоном, обеспечивающим перепад глубины в 3-4 раза по длине рабочей камеры, причем длина указанной части составляет не менее ³/₄ длины дна рабочей камеры. Резервуар снабжен датчиком уровня жидкости, а насос соединен с трубой подачи жидкого средства в рабочую камеру и трубой забора жидкого средства из резервуара. В результате достигается автоматизация процессов приготовления раствора моющего и/или дезинфицирующего жидкого средства в рабочей камере, экспозиции эндоскопов в рабочей камере и слива отработанного раствора; повышение надежности и экономия жидкого моющего и/или дезинфицирующего средства; возможность эффективного размещения эндоскопов в рабочей камере с экономией рабочего пространства. 3 ил., 3 пр.

Установка для мойки и/или дезинфекции эндоскопов, содержащая корпус, выполненный в виде каркасной конструкции с размещенным на ней блоком управления, размещенные в корпусе рабочую камеру с размещенными внутри нее изливом для наполнения камеры водой и изливом для наполнения камеры моющим и дезинфицирующим средством, часть дна которой выполнена горизонтальной, а другая часть выполнена с наклоном вверх по отношению к горизонтальной части, обеспечивающим перепад глубины в 3-4 раза по длине рабочей камеры, причем длина указанной части составляет не менее ¾ длины дна рабочей камеры, резервуар для жидкого моющего и дезинфицирующего средства, подсоединенный к насосу для подачи этого средства в рабочую камеру по трубе через излив для наполнения камеры моющим и дезинфицирующим средством, термостат, подсоединенный посредством труб через электромагнитный клапан к изливу для наполнения рабочей камеры водой, а также к точкам водозабора горячей и холодной воды, которые подсоединены посредством труб к смесителю, к горизонтальной части дна рабочей камеры подсоединен электромагнитный клапан для слива через сливной трубопровод, внутри резервуара и рабочей камеры установлены датчики уровня жидкости, подсоединенные к индикаторам уровня жидкости на панели блока управления, панель блока управления снабжена индикатором, отображающим концентрацию жидкого средства в растворе и время экспозиции эндоскопов в рабочей камере.
