РАЗДЕЛИТЕЛЬНАЯ ПЛАСТИНА, ПОДСТАВКА, ВЫПОЛНЕННАЯ С ВОЗМОЖНОСТЬЮ УКЛАДКИ В СТОПУ, СБОРКА ИЗ УЛОЖЕННЫХ В СТОПУ ПО МЕНЬШЕЙ МЕРЕ ДВУХ ПОДСТАВОК И ПРИМЕНЕНИЕ РАЗДЕЛИТЕЛЬНОЙ ПЛАСТИНЫ Российский патент 2025 года по МПК B01L9/00

ОБЛАСТЬ ТЕХНИКИ

[0001] Настоящее изобретение относится к держателям одноразовых лабораторных расходных материалов и, в частности, к подставкам, выполненным с возможностью укладки в стопу, для наконечников для пипеток.

УРОВЕНЬ ТЕХНИКИ

[0002] Одноразовые наконечники для пипеток и других устройств для работы с жидкостью часто продаются в виде объектов, форма которых позволяет их укладывать в стопу, при этом несколько подставок для наконечников или прямоугольных массивов укладываются в стопу поверх друг друга. Преимущество таких упаковок по сравнению с подставками для отдельных наконечников или коробками для наконечников включает экономию места и затрат, а также экологичность за счет использования меньшего количества упаковочного материала.

[0003] При разработке блока для наконечников, форма которого позволяет его укладывать в стопу, наконечники, а также компоненты подставок должны быть разработаны так, чтобы обеспечивать возможность укладки их в стопу и при этом вкладывания друг в друга. Очень важно предотвратить слипание и сцепление друг с другом вложенных наконечников в результате вложенного расположения и вертикальных перемещений вложенных наконечников относительно друг друга.

[0004] Вложенные наконечники особенно легко сцепляются друг с другом своими сужающимися поперечными боковыми стенками, в случае если наконечники могут свободно перемещаться относительно друг друга и, таким образом, проникать друг в друга.

[0005] В случае коротких наконечников подставку по существу можно выполнить таких размеров, чтобы высота пространства между последовательно размещенными подставками была достаточно небольшой, с тем чтобы ограничить перемещение кончиков, особенно их более широких вершинных концов, и предотвратить сцепление наконечников друг с другом.

[0006] Известно такое выполнение боковой стенки подставки для наконечников, чтобы она имела формы, которые способствуют укладке в стопу подставок и фиксации высоты пространства внутри стопы между последовательно размещенными подставками. Для наконечников небольшого объема, таких как наконечники объема 300 мкл, высота пространства внутри стопы по отношению к высоте вершинной части на широком конце наконечника является такой, что предотвращается сцепление последовательно размещенных наконечников без дополнительных технических соображений.

[0007] Однако, когда длина и объем наконечников велики, например для 1000 мкл, одновременно увеличивается высота пространства между последовательно размещенными подставками. Это приводит к ситуации, когда кончики могут переместиться вверх из своего исходного положения опирания в отверстии подставки на значительные расстояния. В такой ситуации расположенный ниже наконечник может вступить в контакт с верхним, вложенным наконечником и сцепиться с ним.

[0008] Таким образом, существует потребность в разработке выполненной с возможностью укладки в стопу подставки для наконечников, в которой эффективно предотвращается сцепление вложенных наконечников в конфигурации с укладкой в стопу.

[0009] Существует потребность в создании усовершенствованной подставки, выполненной с возможностью укладки в стопу, для наконечников для применения как в ручных, так и в автоматизированных устройствах для работы с жидкостью.

[0010] Существует потребность в улучшении возможности укладки в стопу держателей для наконечников большого объема.

[0011] Также существует потребность в решении, обеспечивающем экономию пространства и материалов, для укладки в стопу подставок для наконечников.

[0012] В US 2015174579 A1 описан разделительный элемент в форме рамки по существу прямоугольной формы для держателей наконечников для пипеток, уложенных в стопу поверх друг друга. Разделительный элемент предназначен для образования стабилизирующего опорного соединения с имеющим по существу прямоугольную форму держателем наконечников для пипеток, размещенного на разделительном элементе. Разделительный элемент включает в себя центрирующие пружинные элементы, которые расположены на внутренней стороне всех продольных сторон и поперечных сторон, имеющие пружинящую часть, отстоящую от внутренней стороны соответствующей боковой стенки.

[0013] Задачей настоящего изобретения является устранение по меньшей мере части недостатков в известных решениях для укладки в стопу держателей наконечников.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

[0014] Изобретение определено признаками независимых пунктов формулы изобретения. Некоторые конкретные варианты осуществления определены в зависимых пунктах формулы изобретения.

[0015] Согласно первому аспекту настоящего изобретения обеспечена разделительная пластина для подставки для одноразовых наконечников для пипеток, при этом подставка содержит: пластину для наконечников, содержащую отверстия, выполненные с возможностью удерживания первого набора одноразовых наконечников для пипеток; причем подставка выполнена с возможностью укладки в стопу на еще одну подставку, выполненную с возможностью удерживания второго набора одноразовых наконечников для пипеток, с получением вложенной с укладкой в стопу конфигурации; причем: разделительная пластина выполнена с возможностью закрепления под указанной пластиной для наконечников; разделительная пластина содержит множество отверстий, выполненных с возможностью приема узких концов одноразовых наконечников для пипеток, удерживаемых пластиной для наконечников; и во вложенной с укладкой в стопу конфигурации подставки разделительная пластина выполнена с возможностью ограничения направленного вверх перемещения одноразовых наконечников для пипеток, удерживаемых указанной еще одной подставкой.

[0016] Различные варианты осуществления первого аспекта могут содержать по меньшей мере один признак из следующего маркированного списка:

- подставка содержит две пары противоположных поперечных боковых стенок, каждая из которых содержит внешнюю поверхность, внутреннюю поверхность, верхнюю кромку и нижнюю кромку и две боковые кромки, при этом боковые стенки соединены друг с другом посредством своих боковых кромок; пластина для наконечников соединена с верхними кромками боковых стенок.

- Разделительная пластина выполнена с возможностью прикрепления по меньшей мере к одной поперечной боковой стенке подставки и/или к нижней поверхности пластины для наконечников с расположением под указанной пластиной для наконечников и параллельно ей.

- Указанное множество отверстий содержит прямоугольный массив отверстий или состоит из них.

[0017] Согласно второму аспекту настоящего изобретения обеспечена подставка, выполненная с возможностью укладки в стопу, для одноразовых наконечников для пипеток, содержащая: пластину для наконечников, содержащую набор отверстий, выполненных с возможностью удерживания первого набора одноразовых наконечников для пипеток; причем подставка выполнена с возможностью укладки в стопу на еще одну подставку, выполненную с возможностью удерживания второго набора одноразовых наконечников для пипеток, с получением вложенной с укладкой в стопу конфигурации; причем: подставка содержит разделительную пластину, закрепленную под указанной пластиной для наконечников; разделительная пластина содержит множество отверстий, выполненных с возможностью приема узких концов первого набора одноразовых наконечников для пипеток, удерживаемых пластиной для наконечников указанной подставки; и во вложенной с укладкой в стопу конфигурации подставки разделительная пластина выполнена с возможностью ограничения направленного вверх перемещения одноразовых наконечников для пипеток, удерживаемых указанной еще одной подставкой.

[0018] Различные варианты осуществления второго аспекта могут содержать по меньшей мере один признак из следующего маркированного списка:

- подставка содержит две пары противоположных поперечных боковых стенок, каждая из которых содержит внешнюю поверхность, внутреннюю поверхность, верхнюю кромку и нижнюю кромку и две боковые кромки,

при этом боковые стенки соединены друг с другом посредством своих боковых кромок; пластина для наконечников соединена с верхними кромками боковых стенок.

- Разделительная пластина прикреплена по меньшей мере к одной поперечной боковой стенке подставки и/или к нижней поверхности пластины для наконечников, и разделительная пластина расположена под указанной пластиной для наконечников и параллельно ей.

- Во вложенной с укладкой в стопу конфигурации подставки разделительная пластина расположена выше указанных одноразовых наконечников для пипеток, удерживаемых указанной еще одной подставкой, и выполнена с возможностью ограничения направленного вверх перемещения наконечников, удерживаемых указанной еще одной подставкой, в направлении, которое перпендикулярно разделительной пластине, для предотвращения сцепления вложенных наконечников.

- Разделительная пластина выполнена с возможностью открепления и повторного прикрепления.

- Боковые стенки подставки содержат один или более разделителей для ограничения вложения друг в друга боковых стенок подставки и указанной еще одной, расположенной ниже подставки, во вложенной с укладкой в стопу конфигурации.

- Указанные отверстия в разделительной пластине являются круглыми и имеют меньший диаметр, чем отверстия в пластине для наконечников подставки.

- Разделительная пластина расположена непосредственно под пластиной для наконечников, так что верхняя поверхность разделительной пластины обращена к нижней поверхности пластины для наконечников; и указанные отверстия в разделительной пластине идентичны друг другу и имеют круглую форму, а их центры совпадают с центрами отверстий в пластине для наконечников; при этом указанные отверстия в разделительной пластине имеют меньший диаметр, чем отверстия в пластине для наконечников.

[0019] Согласно третьему аспекту настоящего изобретения обеспечена сборка из уложенных в стопу по меньшей мере двух подставок для одноразовых наконечников для пипеток, содержащая: первую подставку, выполненную с возможностью удерживания первого набора одноразовых наконечников для пипеток; вторую подставку, выполненную с возможностью удерживания второго набора одноразовых наконечников для пипеток; при этом первая подставка уложена поверх второй подставки с образованием вложенной с укладкой в стопу сборки; и между первой и второй подставками расположена разделительная пластина, которая выполнена с возможностью ограничения направленного вверх перемещения одноразовых наконечников для пипеток во второй подставке.

[0020] Различные варианты осуществления третьего аспекта могут содержать по меньшей мере один признак из следующего маркированного списка:

- каждая подставка содержит пластину для наконечников, содержащую набор отверстий, выполненных с возможностью удерживания набора одноразовых наконечников для пипеток; разделительная пластина закреплена под пластиной для наконечников первой подставки; разделительная пластина содержит множество отверстий, выполненных с возможностью приема узких концов одноразовых наконечников для пипеток, удерживаемых пластиной для наконечников первой подставки; и узкие концы одноразовых наконечников для пипеток, удерживаемые первой подставкой, вставлены в отверстия разделительной пластины и частично вложены с одноразовыми наконечниками для пипеток, удерживаемыми второй подставкой.

- Первая подставка поддерживается по меньшей мере, одной из поперечных боковых стенок второй подставки; а разделительная пластина первой подставки не соприкасается ни с одной из поперечных боковых стенок или пластиной для наконечников второй подставки.

- Указанная сборка из уложенных в стопу элементов содержит множество подставок, несущих одноразовые наконечники для пипеток.

- Указанное множество подставок уложены поверх друг друга с образованием вложенной с укладкой в стопу сборки.

- Одна разделительная пластина расположена в каждом промежутке между подставками.

- Указанный промежуток между подставками образован между пластинами для наконечников двух последовательно расположенных и вложенных друг в друга подставок в стопе.

- Вес ни одной из подставок не приходится ни на одну из промежуточных пластин.

- Последовательно расположенные подставки непосредственно контактируют друг с другом.

[0021] Согласно четвертому аспекту настоящего изобретения обеспечено применение разделительной пластины между двумя уложенными в стопу подставками, удерживающими одноразовые наконечники для пипеток, для ограничения направленного вверх перемещения одноразовых наконечников для пипеток в нижней подставке.

[0022] Различные варианты осуществления четвертого аспекта могут содержать по меньшей мере один признак из следующего маркированного списка:

- разделительная пластина или разделительные пластины размещаются в одном или более промежутках между подставками, предпочтительно по одной разделительной пластине в каждом промежутке между подставками, в стопе, содержащей от 2 до 10 подставок.

[0023] Преимущества изобретения

[0024] Настоящее изобретение позволяет изготавливать укладываемые в стопу держатели для наконечников как малого объема, так и большого объема.

[0025] Настоящее изобретение позволяет изготавливать укладываемые в стопу держатели для наконечников, у которых длина наконечника больше по сравнению с диаметром наконечника.

[0026] Настоящее изобретение обеспечивает способ предотвращения сцепления друг с другом наконечников уложенных в стопу подставок.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

[0027] На ФИГУРЕ 1 изображена разделительная пластина в соответствии с первым вариантом осуществления настоящего изобретения;

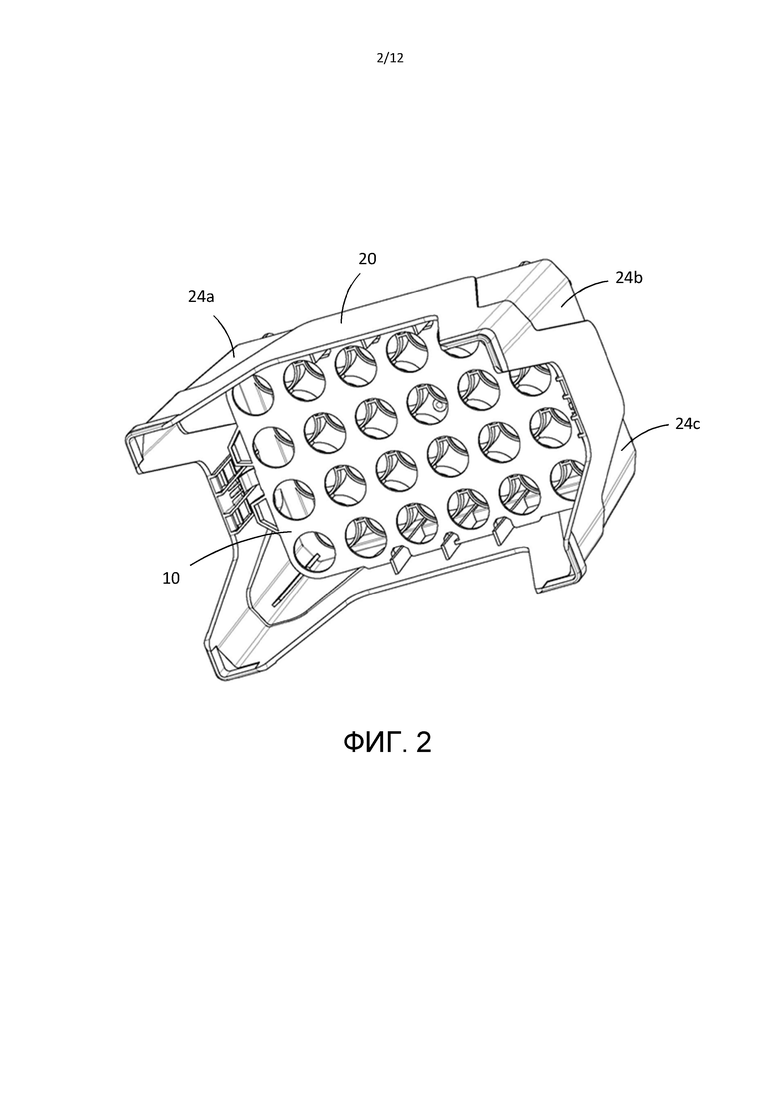

[0028] На ФИГУРЕ 2 изображена подставка, содержащая разделительную пластину в соответствии с первым вариантом осуществления настоящего изобретения;

[0029] На ФИГУРЕ 3 изображена подставка по ФИГУРЕ 2 с разделительной пластиной, отделенной от подставки;

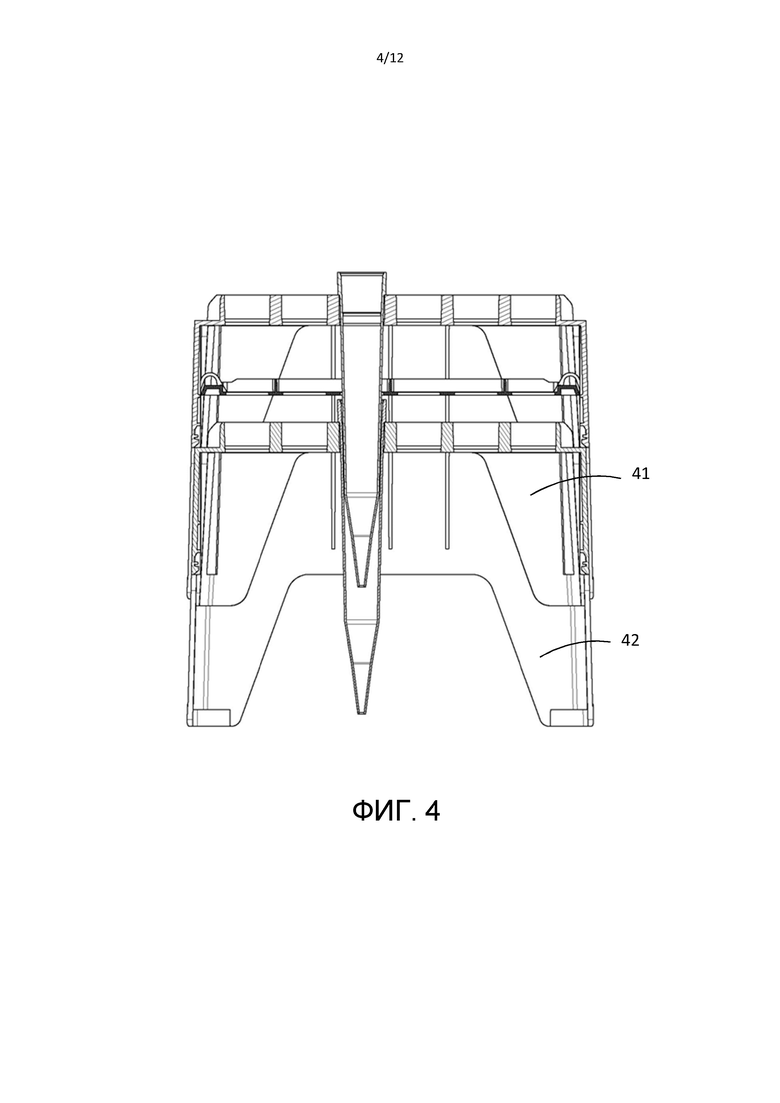

[0030] На ФИГУРЕ 4 изображена стопа из двух подставок в соответствии с вариантом осуществления настоящего изобретения;

[0031] На ФИГУРЕ 5 изображена стопа по ФИГУРЕ 4 в трехмерном виде;

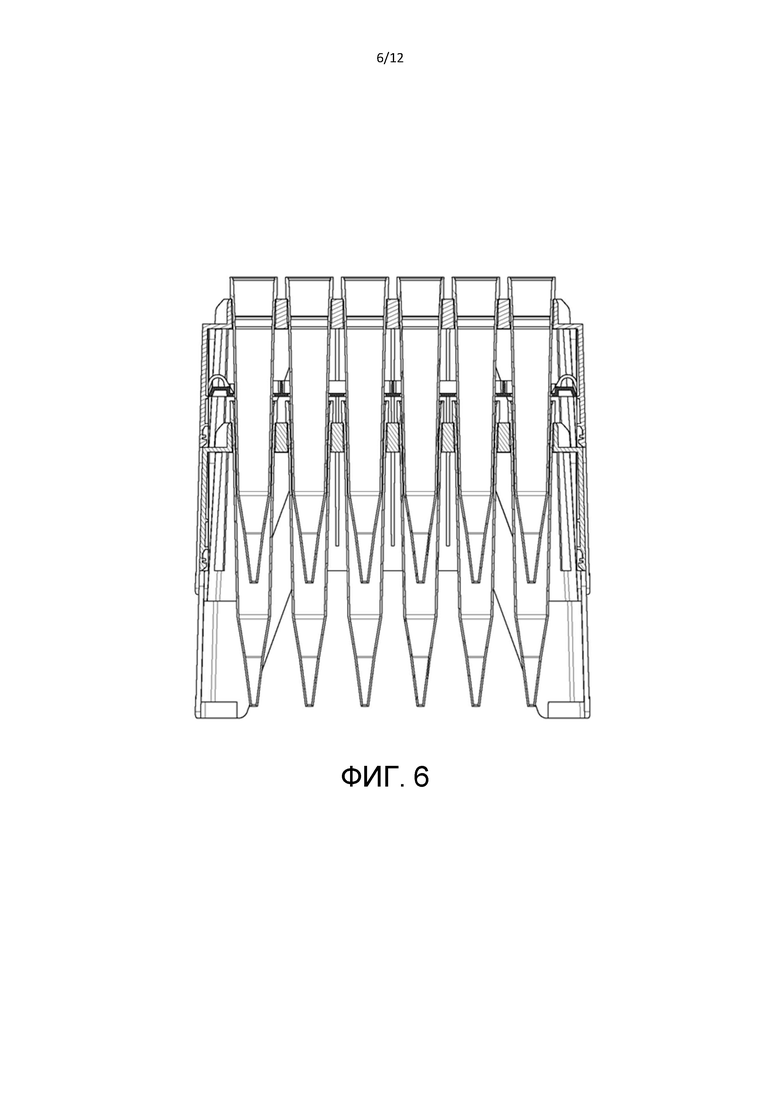

[0032] На ФИГУРЕ 6 изображена стопа из двух подставок в соответствии с вариантом осуществления настоящего изобретения;

[0033] На ФИГУРЕ 7 изображена стопа по ФИГУРЕ 6 в трехмерном виде;

[0034] На ФИГУРЕ 8A изображена стопа из двух подставок в соответствии с вариантом осуществления настоящего изобретения;

[0035] На ФИГУРЕ 8В показана верхняя часть по ФИГУРЕ 8А;

[0036] На ФИГУРЕ 9 изображена разделительная пластина в соответствии со вторым вариантом осуществления настоящего изобретения;

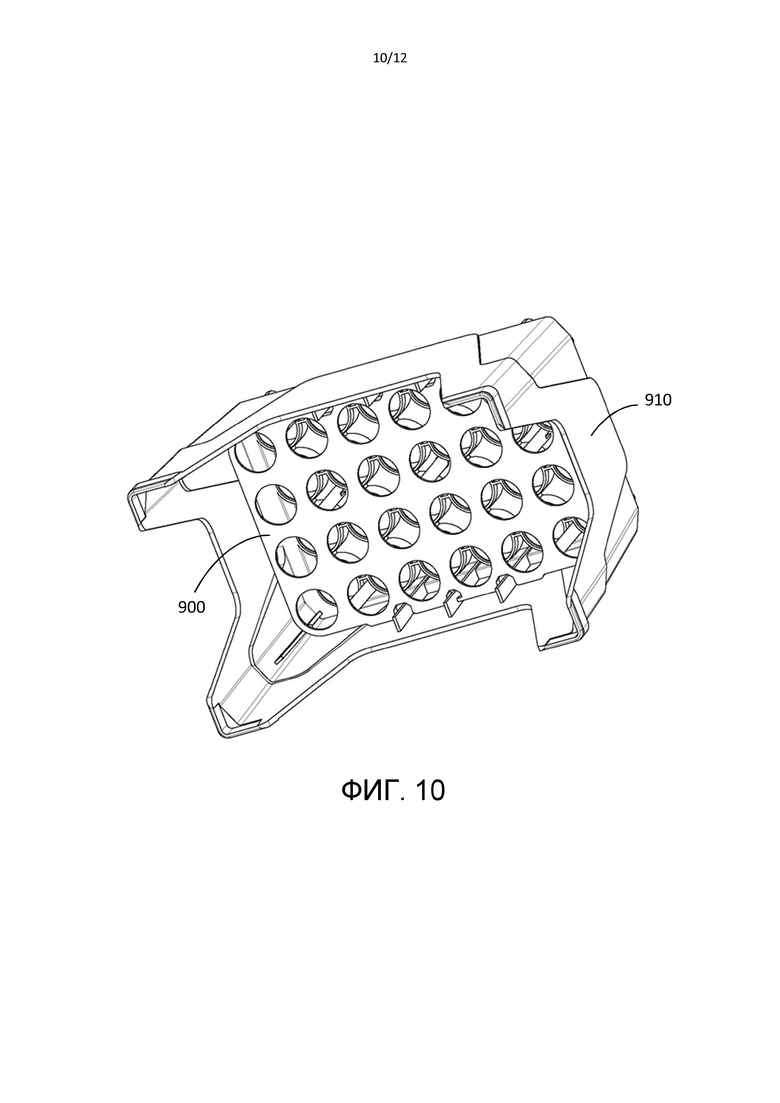

[0037] На ФИГУРЕ 10 изображена подставка, содержащая разделительную пластину в соответствии со вторым вариантом осуществления настоящего изобретения;

[0038] На ФИГУРЕ 11 изображена подставка по ФИГУРЕ 9 с разделительной пластиной, отделенной от подставки; и

[0039] На ФИГУРЕ 12A, 12B изображена разделительная пластина в соответствии с третьим вариантом осуществления настоящего изобретения.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

[0040] Настоящее изобретение основано на использовании разделителя между последовательно размещенными подставками для наконечников в стопе подставок для наконечников.

[0041] В настоящем контексте термин "подставка для наконечников" относится к держателю для наконечников, способному стоять без дополнительной поддержки. Обычно подставка для наконечников содержит верхнюю поверхность и поперечные боковые стенки или ножки, проходящие ниже верхней поверхности. Верхняя поверхность обычно скреплена за одно целое (т.е. не открепляется) с поперечными боковыми стенками или ножками.

[0042] В предпочтительных вариантах осуществления подставка для наконечников содержит в своей верхней поверхности прямоугольный массив отверстий (отверстий подставки) для удерживания набора наконечников в вертикально ориентированной конфигурации с их широкими концами, направленными вверх, и узкими концами, направленными вниз. Узкие концы таким образом расположены во внутреннем пространстве подставки, образованном верхней поверхностью и поперечными боковыми стенками. Подставка выполнена с возможностью укладки с другими аналогичными подставками с образованием вертикально ориентированной стопы. Таким образом, каждая подставка в стопе содержит одинаковую схему расположения отверстий одинакового размера, так что отверстия в последовательно размещенных подставках совпадают друг с другом. При укладке в стопу как сами держатели, так и наконечники, поддерживаемые держателями, оказываются частично вложенными друг в друга.

[0043] В частности, наконечники (слои наконечников) в последовательно размещенных подставках не лежат свободно поверх друг друга: такая конфигурация немедленно приведет к ситуации, когда верхние наконечники будут сцепляться с нижними наконечниками. Вместо этого, уложенные в одну стопу подставки поддерживаются друг другом, предпочтительно посредством своих боковых стенок или других подходящих конструкций, и между последовательно размещенными стопами обеспечивается внутреннее пространство определенной высоты.

[0044] В одном варианте осуществления стопа содержит по меньшей мере две подставки для наконечников и одну разделительную пластину в каждом промежутке между подставками.

[0045] Обычно промежуток между двумя последовательно размещенными подставками относится к пространству, оставшемуся между пластинами для наконечников указанных двух подставок, последовательно размещенных в стопе. Таким образом, указанное пространство образуется верхними поверхностями двух подставок и боковыми стенками верхней подставки.

[0046] В одном варианте осуществления изобретение обеспечивает сборку, содержащую стопу по меньшей мере из двух подставок для наконечников, с одной разделительной пластиной в каждом промежутке между подставками и с наконечниками, поддерживаемыми указанными подставками.

[0047] Обычно разделительные пластины отделены, т.е. являются отдельными пластинами, от самой верхней поверхности любой подставки в стопе. В качестве преимущества, разделительные пластины не работают в качестве держателей для наконечников.

[0048] В предпочтительных вариантах осуществления каждая подставка в стопе, за исключением самой нижней подставки, непосредственно поддерживается и контактирует с подставкой, расположенной непосредственно под ней. Ни одна из разделительных пластин не несет верхнюю подставку или верхние подставки. Вес ни одной из подставок и ни одного из наконечников в стопе не приходится ни на одну из промежуточных пластин. Преимущество наличия разделительной пластины, на несущей нагрузки, является то, что использование указанной разделительной пластины может быть обеспечено для пользователя в качестве дополнительного признака, поскольку разделительная пластина не имеет какой-либо функции поддержки стопы или подставки, для которой требуется ее наличие.

[0049] Разделительная пластина между подставками для наконечников предпочтительно содержит одинаковое количество и общую схему расположения отверстий, что и подставки для наконечников.

[0050] Таким образом, в комбинации подставки и разделительной пластины под ней два набора отверстий имеют различные функции: В качестве преимущества, отверстия подставки вместе с верхней поверхностью подставки ответственны за несение наконечников и позволяют пользователю работать с широкими концами наконечников. Отверстия разделительной пластины принимают узкие концы этих наконечников и в конфигурации с укладкой в стопу после размещения указанной подставки поверх еще одной подставки предотвращают сцепление друг с другом частично вложенных наконечников.

[0051] Разделительная пластина может быть неотъемлемой частью наконечника подставки, или она может быть выполнена в виде отдельной части, которая может быть закреплена под подставкой и/или между последовательно размещенными подставками, когда это необходимо.

[0052] В предпочтительных вариантах осуществления разделительная пластина размещена между двумя подставками так, что она прикреплена к верхней подставке. Поперечные боковые стенки и пластина для наконечников верхней подставки и пластина для наконечников нижней подставки образуют пространство, в котором расположена разделительная пластина.

[0053] В одном варианте осуществления отверстия в разделительной пластине являются круглыми и имеют меньший диаметр, чем отверстия в пластине для наконечников подставки. Таким образом, разделительная пластина выполнена с возможностью удерживания узких концов наконечников в центральном положении и предотвращения раскачивания наконечников. Таким образом, наконечники поддерживаются в двух точках вдоль своей длины: непосредственно под их вершинными частями - отверстиями пластины для наконечников, а в нижнем положении - отверстиями разделительной пластины.

[0054] В предпочтительном варианте осуществления отверстия разделительной пластины являются неплотными для размещения узких концов наконечников и выполнены с возможностью уменьшения раскачивания наконечников.

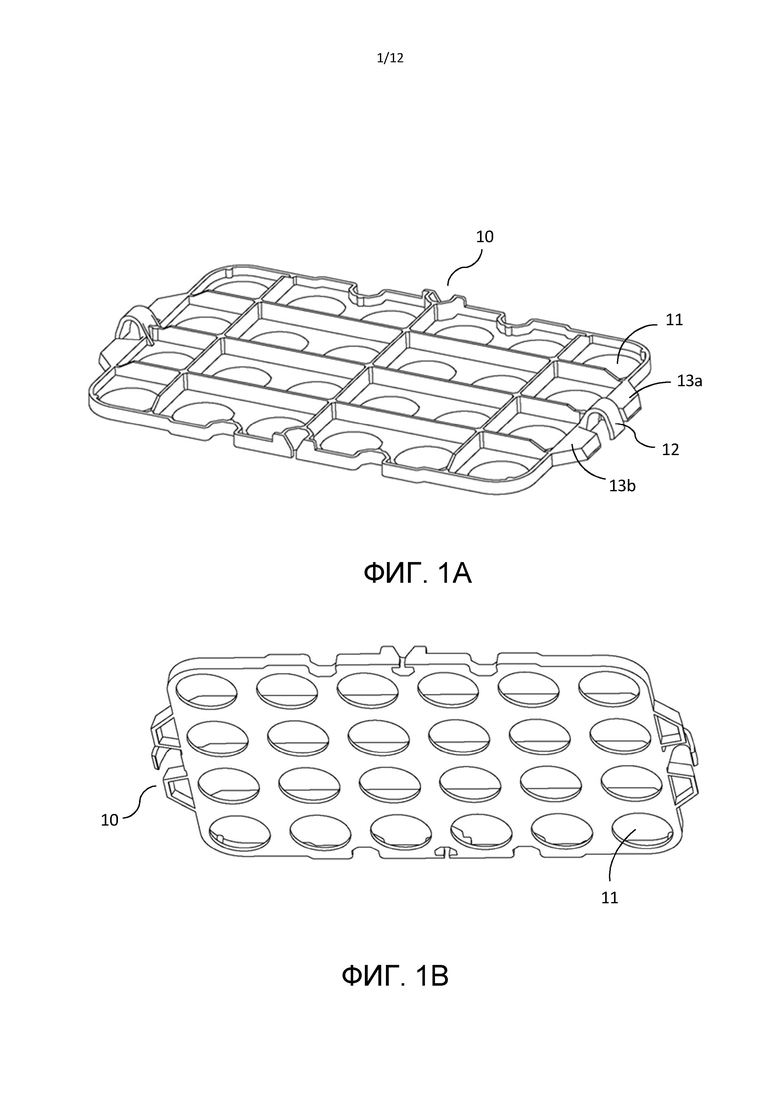

[0055] Далее со ссылкой на чертежи, на ФИГУРАХ 1A и 1B изображена разделительная пластина 10 в соответствии с первым вариантом осуществления настоящего изобретения, соответственно в двух различных направлениях в трехмерном пространстве. Разделительная пластина содержит прямоугольный массив отверстий 11 размером 4x6. Разделительная пластина может быть закреплена под подставкой на внутренних поверхностях двух противоположных поперечных боковых стенок подставки с помощью фасонных частей 12, 13а и 13b в разделительной пластине.

[0056] На ФИГУРЕ 2 изображена подставка 20, содержащая разделительную пластину 10 в соответствии с первым вариантом осуществления настоящего изобретения. Разделительная пластина 10 расположена под прямоугольным массивом отверстий подставки. В конфигурации с укладкой в стопу разделительная пластина ограничивает вертикальное перемещение наконечников в отверстиях нижней подставки, тем самым предотвращая их сцепление вокруг наконечников в верхней подставке.

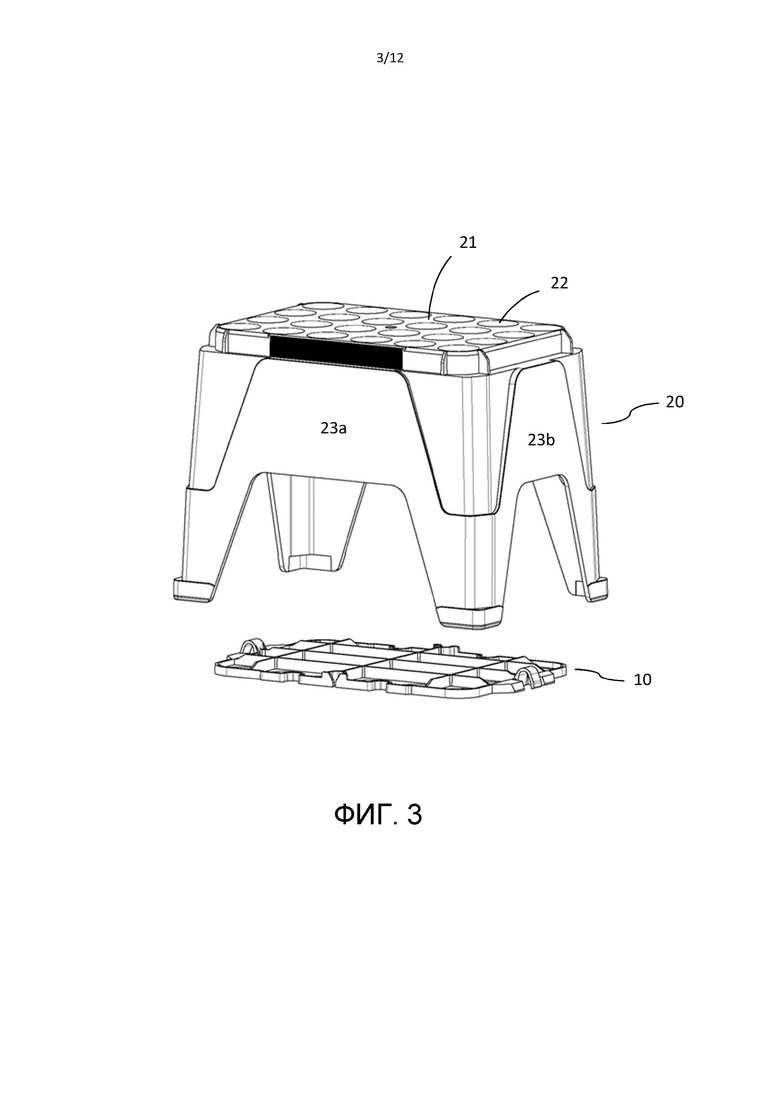

[0057] На ФИГУРЕ 3 изображена подставка 20 по ФИГУРЕ 2 с разделительной пластиной 10, отделенной от подставки. Подставка содержит верхнюю поверхность 21 и четыре поперечных боковых стенки (в том числе 23а, 23b). Верхняя поверхность 21 содержит прямоугольный массив отверстий 22, выполненных с возможностью приема наконечников. Общая форма подставки является сужающейся: верхняя поверхность имеет меньшую площадь, чем основание подставки. Основание выполнено открытым, с тем чтобы обеспечить возможность вложения боковых стенок подставки в боковые стенки еще одной подставки.

[0058] В частности, верхняя поверхность 21, содержащая прямоугольный массив отверстий 22, выполнена с возможностью поддержки наконечников.

[0059] На ФИГУРЕ 4 изображена стопа из двух подставок 41, 42 в соответствии с вариантом осуществления настоящего изобретения.

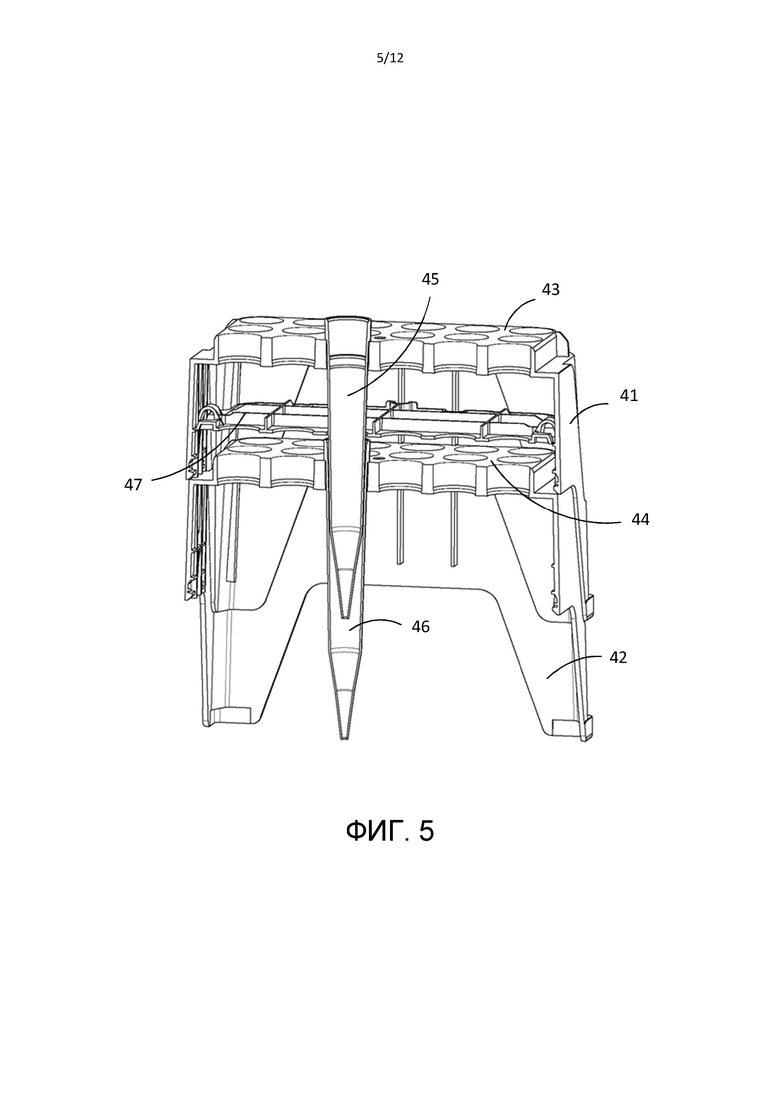

[0060] На ФИГУРЕ 5 изображена стопа по ФИГУРЕ 4 в трехмерном виде в разрезе. Верхняя подставка 41 содержит пластину 43 для наконечников, которая содержит прямоугольный массив отверстий, выполненных с возможностью приема и удерживания наконечников 45. Схожим образом, нижняя подставка 42 содержит пластину 44 для наконечников, которая содержит прямоугольный массив отверстий, выполненных с возможностью приема и удерживания наконечников 46. На ФИГ. 4 и 5 для ясности показан только один наконечник на подставку. Между подставками 41, 42 расположена разделительная пластина 47. Разделительная пластина 47 прикреплена к внутренней поверхности противоположных поперечных боковых стенок верхней подставки 41, и она выполнена с возможностью ограничения направленного вверх перемещения наконечника 46, с тем чтобы предотвратить сцепление наконечника 46 с наконечником 45. Другими словами, разделительная пластина предотвращает приближение наконечников нижней подставки к наконечникам верхней подставки за пределы заданного возвышения наконечников нижней подставки.

[0061] На ФИГУРЕ 6 изображена стопа по ФИГУРЕ 4, заполненная наконечниками. Каждая подставка вмещает 24 наконечника в виде прямоугольного массива размером 4×6.

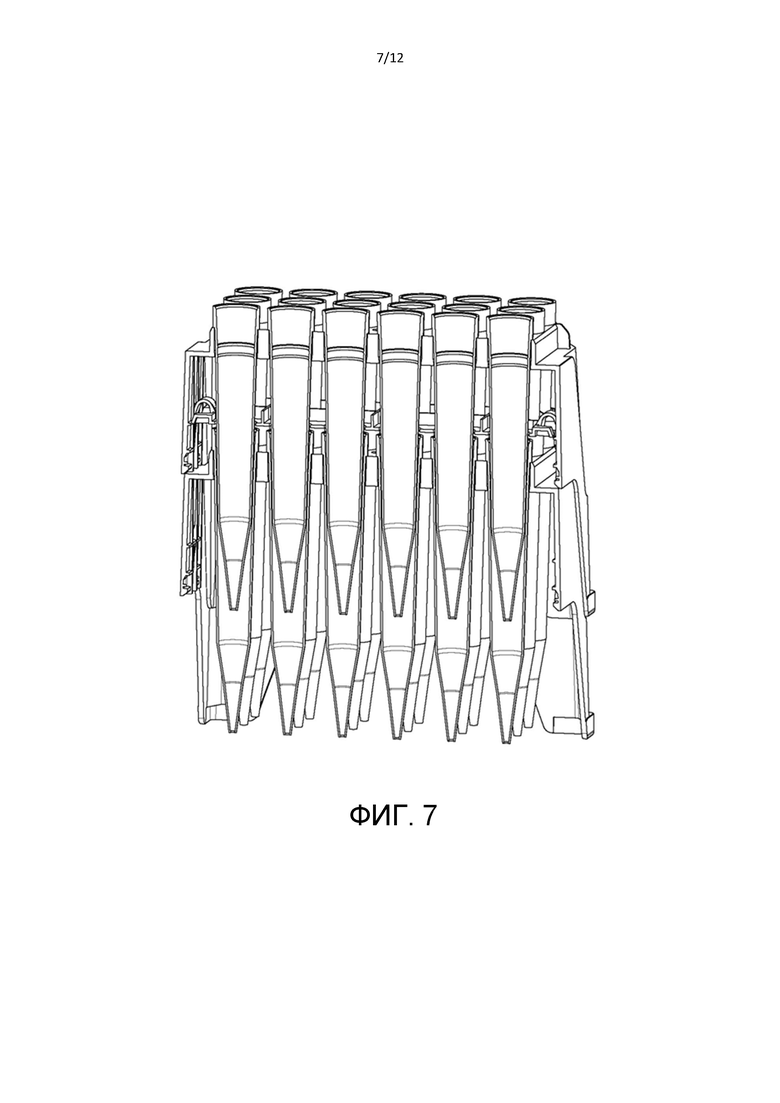

[0062] На ФИГУРЕ 7 изображена стопа по ФИГУРЕ 6 в трехмерном виде в разрезе.

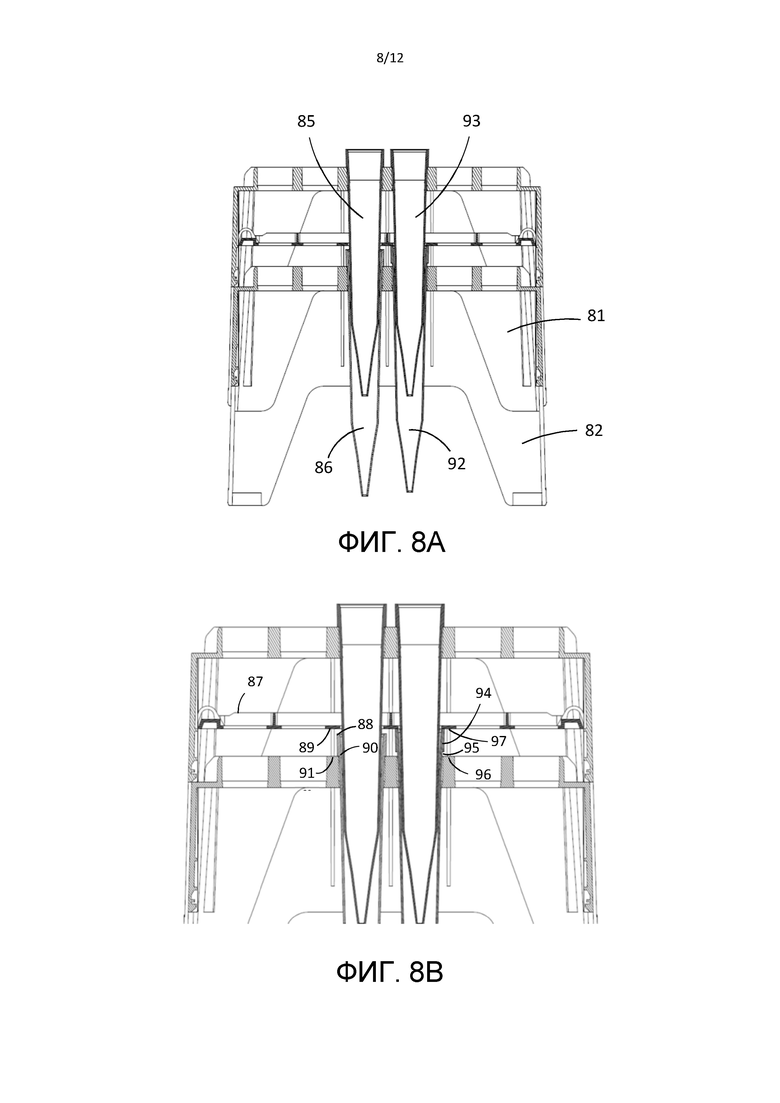

[0063] На ФИГУРАХ 8A и 8B более четко показано функционирование разделительной пластины в различных конфигурациях наконечников в нижней подставке. Верхняя подставка 81 удерживает наконечники 85, 93, которые частично вставлены в соответствующие наконечники 86, 92 в нижней подставке 82. Наконечник 86 в нижней подставке 82 находится в своем крайнем нижнем положении (положении опирания), а его вершинная часть 90 упирается в верхнюю поверхность 91 пластины для наконечников нижней подставки. Разделительная пластина 87 не контактирует с наконечником 86. В этой ситуации имеется свободное пространство между верхней кромкой 88 вершинной части наконечника и нижней поверхностью 89 разделительной пластины 87.

[0064] Наконечник 92 в нижней подставке 82 находится в приподнятом положении и касается нижней поверхности 97 разделительной пластины. Разделительная пластина контактирует с вершинной частью 94 наконечника 92. В этой ситуации теперь имеется свободное пространство такой же высоты между нижней кромкой 95 вершинной части наконечника и верхней поверхностью 96 пластины для наконечников нижней подставки. Таким образом, разделительная пластина ограничивает перемещение наконечника 92 вверх; наконечник 92 может быть поднят только на расстояние между поверхностями 95 и 96. В результате наконечник 92 в нижней подставке не может слишком глубоко проникнуть в верхний наконечник 93, и предотвращается взаимное сцепление наконечников. В одном варианте осуществления указанное расстояние составляет по меньшей мере 0,5 мм.

[0065] Поперечные боковые стенки подставки предпочтительно содержат заглубленные фасонные части (такие как 24a, 24b, 24c на ФИГ. 2), с помощью которых обеспечена возможность укладки подставки в стопу с другими подобными подставками. Фасонные части могут быть выполнены в виде заглубленных областей, расположенных в поперечных боковых стенках и/или углах подставки и проходящих вниз от верхней поверхности. Когда две подставки уложены в стопу, они являются частично вложенными на величину, которая ограничена размерами заглубленных областей в боковых стенках и/или углов нижней подставки. В такой укладке в стопу создается пространство с фиксированным вертикальным расстоянием между двумя подставками. Это пространство уже главным образом предотвращает сцепление последовательно расположенных наконечников друг с другом, когда верхняя подставка расположена на нижней подставке и в тех ситуациях, в которых стопы имеют вертикальную конфигурацию, такую как опирание на горизонтальную поверхность стола или подобного.

[0066] Таким образом, боковая стенка нижней подставки и ее заглубленная фасонная часть обеспечивают поддержку верхней подставки при укладке в стопу и вкладывании друг в друга двух подставок.

[0067] Однако любое отклонение от вертикальной конфигурации стопы, например, во время перемещения и, в частности, поворота стопы вверх дном, может вызвать перемещение наконечника и проблемы сцепления.

[0068] В некоторых вариантах осуществления указанный разделитель представляет собой пластину, содержащую прямоугольный массив отверстий. Пластина соединена с внутренними поверхностями боковых стенок подставки. Пластина параллельна верхней поверхности подставки и содержит схему расположения отверстий, аналогичную схеме расположения отверстия в верхней поверхности.

[0069] Обычно разделительная пластина выполнена с возможностью прикрепления по меньшей мере к одной поперечной боковой стенке подставки и/или к нижней поверхности пластины для наконечников с расположением под указанной пластиной для наконечников и параллельно ей.

[0070] В некоторых вариантах осуществления разделительная пластина выполнена с возможностью прикрепления по меньшей мере к одной поперечной боковой стенке, предпочтительно к двум поперечным боковым стенкам, подставки. Такой вариант осуществления изображен на ФИГ. 1-8.

[0071] В некоторых вариантах осуществления разделительная пластина выполнена с возможностью прикрепления к нижней поверхности пластины для наконечников. Такой вариант осуществления изображен на ФИГ. 9-11.

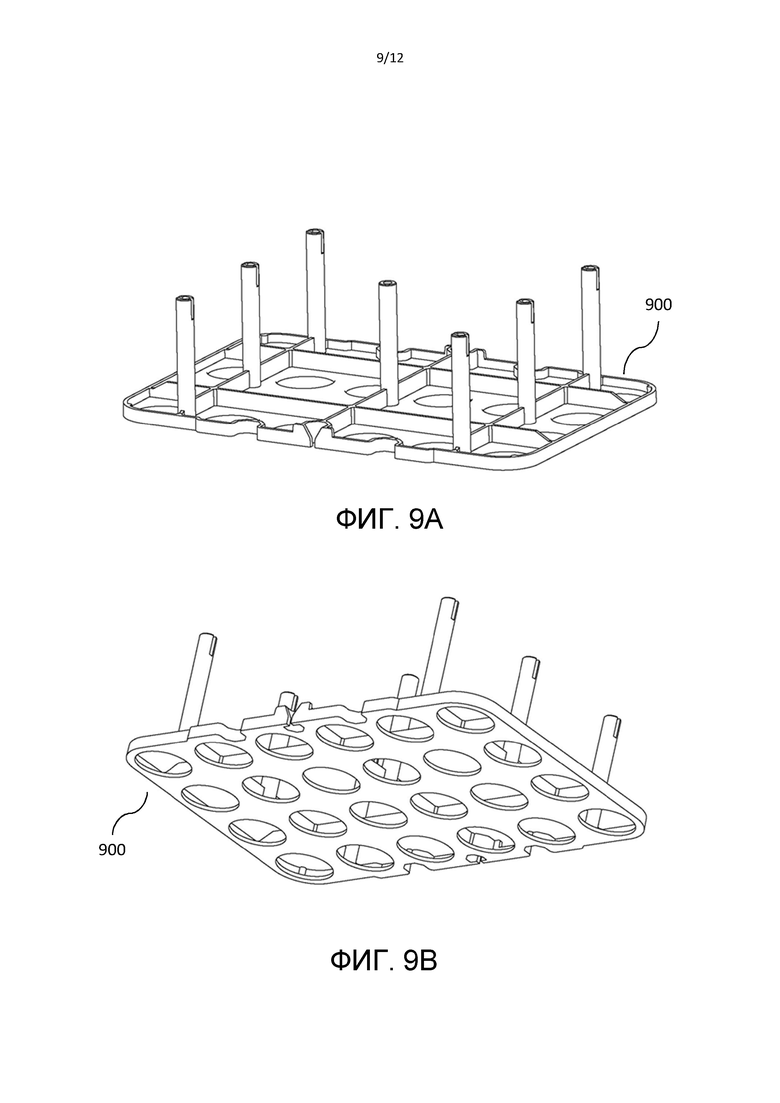

[0072] На ФИГУРАХ 9A и 9B изображена разделительная пластина 900 в соответствии со вторым вариантом осуществления настоящего изобретения, соответственно в двух различных направлениях в трехмерном пространстве.

[0073] На ФИГУРЕ 10 изображена подставка 910, содержащая разделительную пластину 900 в соответствии со вторым вариантом осуществления настоящего изобретения.

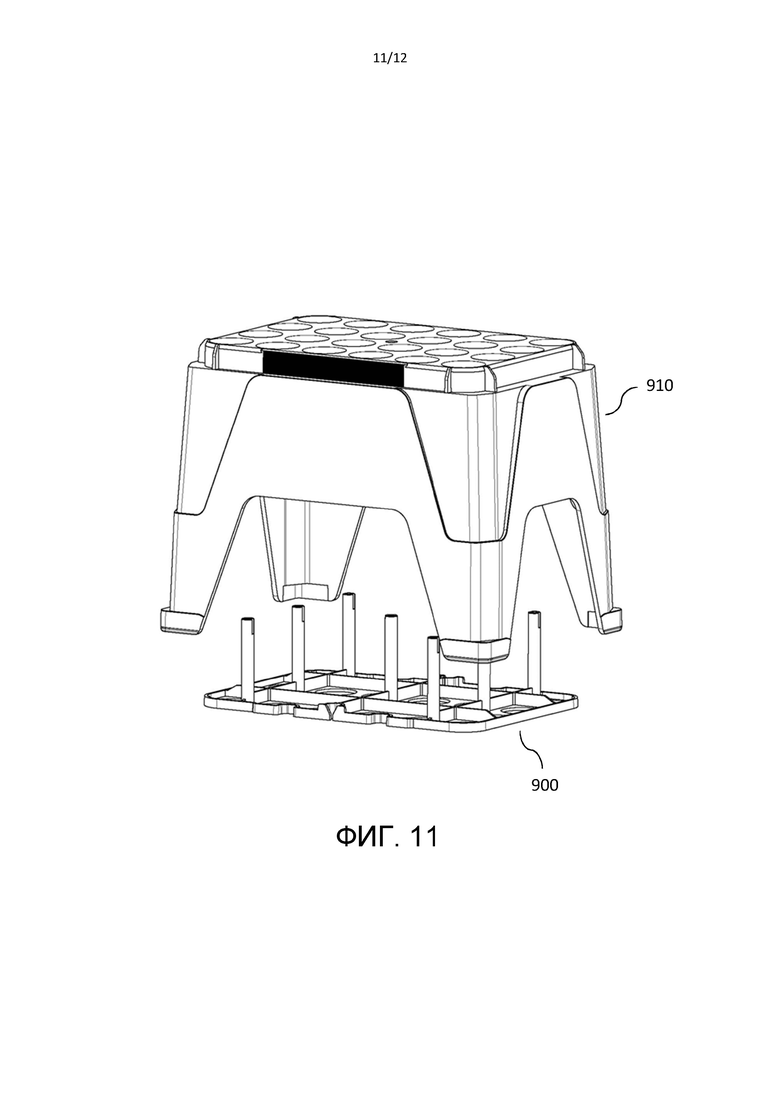

[0074] На ФИГУРЕ 11 изображена подставка по ФИГУРЕ 10 с разделительной пластиной 900, отделенной от подставки 910.

[0075] В конфигурации с укладкой в стопу разделительная пластина предпочтительно расположена в непосредственной близости от верхних широких концов наконечников в нижней подставке.

[0076] Обычно верхний конец наконечника содержит вершинную часть цилиндрической формы (поясок). Сужающаяся часть наконечника проходит от вершинной части. Когда наконечники находятся в положении опирания в отверстиях прямоугольного массива, нижние кромки их вершинных частей обычно обращены к верхней поверхности пластины для наконечников.

[0077] В предпочтительных вариантах осуществления отверстия в пластине для наконечников являются круглыми. Каждое круглое отверстие выполнено имеющим диаметр, который меньше диаметра вершинной части наконечника, с тем чтобы нести наконечник так, что вершинная часть опирается на пластину для наконечников. В то же время диаметр отверстия подбирается таким образом, чтобы он был достаточно большим, чтобы в отверстие можно было вставить остальную часть наконечника (т.е. сужающуюся часть с диаметром, который меньше диаметра вершинной части).

[0078] В предпочтительных вариантах осуществления отверстия в разделительной пластине являются круглыми и имеют меньший диаметр, чем диаметр вершинных частей наконечников, так что вершинные части расположенных ниже наконечников не могут проникнуть в отверстия разделительной пластины, а вместо этого разделительная пластина ограничивает перемещение вверх расположенных ниже наконечников. Однако диаметр отверстий в разделительной пластине должен быть достаточно большим, чтобы в них можно было вставить узкие концы наконечников, удерживаемых верхней подставкой.

[0079] В качестве преимущества, пластина для наконечников не имеет фрикционного взаимодействия с наконечниками, которые она несет.

[0080] В качестве преимущества, разделительная пластина не имеет фрикционного взаимодействия с наконечниками, которые несет верхняя подставка. В предпочтительном варианте разделительная пластина расположена параллельно верхней поверхности верхней подставки, а в вертикальном направлении положение разделительной пластины приспособлено так, что узкие концы наконечников, которые несет верхняя подставка, вставляются в отверстия в разделительной пластине и размещаются внутри них свободно.

[0081] В предпочтительном варианте разделительная пластина содержит прямоугольный массив круглых отверстий, выполненных с возможностью приема узких концов наконечников, удерживаемых подставкой непосредственно над разделительной пластиной.

[0082] Возможны другие формы и количества отверстий в разделительной пластине. Отверстия должны быть выполнены с возможностью вмещения и приема узких концов расположенных выше наконечников и в то же время выполнены с возможностью ограничения вертикального возвышения каждого из расположенных ниже наконечников посредством контакта с широкими концами, такими как вершинные части, расположенных ниже наконечников, если они поднимаются из положения опирания.

[0083] Отверстия в разделительной пластине могут быть, например, прямоугольными, круглыми или овальными. Отверстия могут иметь удлиненную форму.

[0084] Каждое отверстие может принимать узкие концы одного или более расположенных выше наконечников.

[0085] В одном варианте осуществления удлиненное отверстие в разделительной пластине выполнено с возможностью приема узких концов целого ряда расположенных выше наконечников.

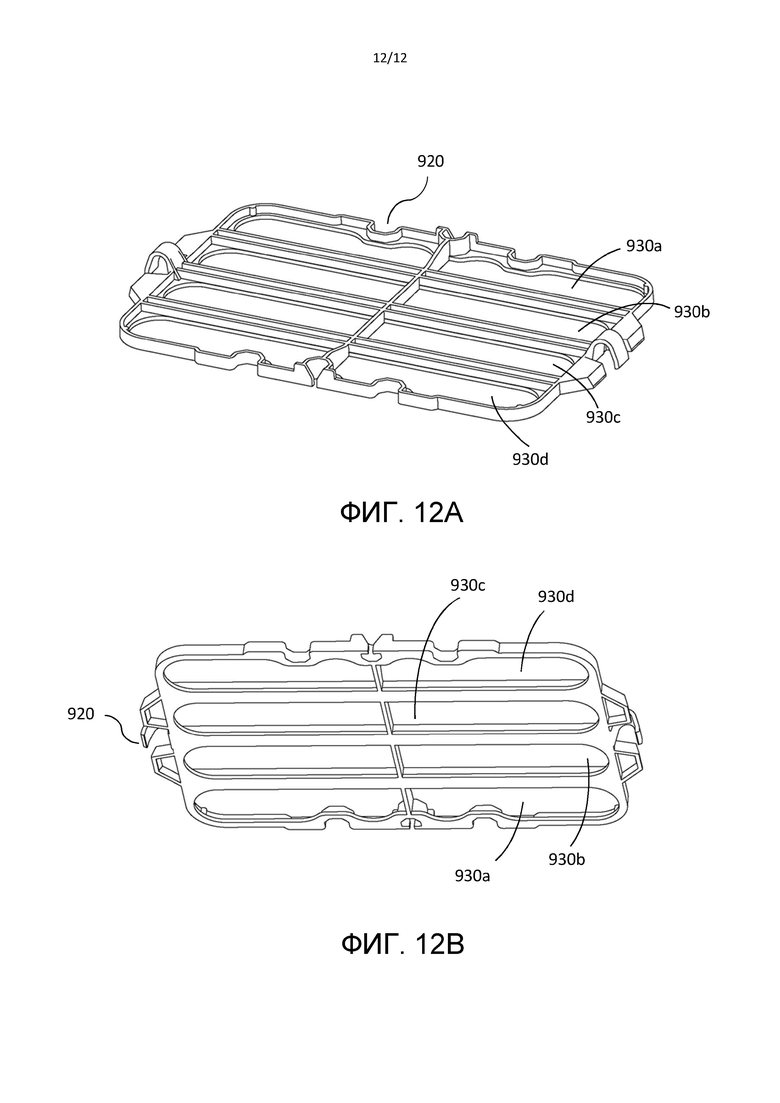

[0086] На ФИГУРАХ 12A и 12B изображена разделительная пластина 920 в соответствии с третьим вариантом осуществления настоящего изобретения, соответственно в двух различных направлениях в трехмерном пространстве. В этом варианте осуществления разделительная пластина содержит восемь удлиненных отверстий, в том числе в отверстия 930а, 930b, 930c и 930d. Каждое удлиненное отверстие выполнено с возможностью приема узких концов половины ряда расположенных выше наконечников.

[0087] В некоторых вариантах осуществления наименьший размер каждого отверстия в разделительной пластине меньше диаметра широких концов расположенных ниже наконечников, с тем чтобы предотвратить попадание более широких концов (вершинных частей) в отверстия в разделительной пластине.

[0088] В предпочтительном варианте по меньшей мере часть верхней кромки вершинной части в каждом расположенном ниже наконечнике выполнена с возможностью контактировать с нижней поверхностью разделительной пластины в приподнятом положении наконечника.

[0089] Настоящее изобретение позволяет обеспечить возможность надежной работы стопы из подставок для наконечников большого объема и для наконечников с большим отношением длины к диаметру и обеспечить возможность избежать какого-либо сцепления наконечников друг с другом в конфигурации с укладкой в стопу.

[0090] Настоящее решение обеспечивает особенное преимущество с точки зрения как ручных пипеток, так и автоматизированных станций для работы с жидкостью и используемых в них наконечников. Например, посредством настоящего изобретения можно производить подставки, выполненные с возможностью укладки в стопу, для наконечников объемом до 10000 мкл.

[0091] Следует понимать, что варианты осуществления раскрытого изобретения не ограничены конкретными конструкциями, этапами процесса или материалами, описанными в настоящем документе, а распространяются на их эквиваленты, как может быть очевидно для специалистов в соответствующих областях техники. Следует также понимать, что терминология, используемая в настоящем документе, используется только для целей описания конкретных вариантов осуществления и не предназначена для ограничения.

[0092] Ссылка в данном описании на "один вариант осуществления" или "вариант осуществления" означает, что конкретный признак, конструкция или характеристика, описанная в связи с вариантом осуществления, включен или включена по меньшей мере в один вариант осуществления настоящего изобретения. Таким образом, появление выражений "в одном варианте осуществления" или "в варианте осуществления " в различных местах в этом описании не обязательно относится к одному и тому же варианту осуществления.

[0093] Как использовано в настоящем документе, множество объектов, конструктивных элементов, составляющих элементов и/или материалов для удобства могут быть представлены в общем списке. Однако эти списки следует рассматривать так, как будто каждый элемент списка индивидуально обозначен как отдельный и уникальный элемент. Таким образом, ни один отдельный элемент такого списка не должен рассматриваться как фактический эквивалент любого другого элемента того же списка исключительно на основании их представления в общей группе без указаний на обратное. Кроме того, различные варианты осуществления и примеры настоящего изобретения могут быть упомянуты в настоящем документе наряду с альтернативными вариантами для различных их компонентов. Следует понимать, что такие варианты осуществления, примеры и альтернативные варианты не должны быть истолкованы как фактические эквиваленты друг друга, а должны рассматриваться как отдельные и самостоятельные представления настоящего изобретения.

[0094] Кроме того, описанные признаки, конструкции или характеристики могут быть объединены любым подходящим способом в одном или более вариантах осуществления. В следующем описании приведены многочисленные конкретные подробности, такие как примеры значений длины, ширины, форм и т.д., для обеспечения полного понимания вариантов осуществления изобретения. Однако специалист в соответствующей области техники поймет, что изобретение может быть реализовано на практике без одной или более конкретных деталей или с другими способами, компонентами, материалами и т.д. В других случаях хорошо известные конструкции, материалы или операции не показаны и не описаны подробно, чтобы избежать затруднения понимания аспектов изобретения.

[0095] Хотя вышеприведенные примеры иллюстрируют принципы настоящего изобретения для одного или более конкретных применений, специалистам в данной области техники будет очевидно, что многочисленные модификации в форме, применении и деталях осуществления могут быть сделаны без использования изобретательских способностей и без отхода от принципов и концепций изобретения. Соответственно, не предполагается ограничение изобретения чем-либо иным кроме его формулы, изложенной ниже.

[0096] Глаголы "содержать" и "включать" использованы в настоящем документе как открытые ограничения, которые не исключают и не требуют наличия также неупомянутых признаков. Признаки, изложенные в зависимых пунктах формулы изобретения, свободно комбинируются друг с другом, если явно не указано иное. Кроме того, следует понимать, что использование грамматических средств выражения единственного числа, т.е. формы единственного числа, в настоящем документе не исключает множественности.

ПРОМЫШЛЕННАЯ ПРИМЕНИМОСТЬ

[0097] Настоящее изобретение промышленно применимо по меньшей мере при производстве подставок для одноразовых наконечников, которые могут быть использованы в устройствах для работы с жидкостью и роботах.

СПИСОК ЦИТИРОВАНИЯ

Патентная литература

US 2015174579 A1.

Группа изобретений относится к средствам для фиксации одноразовых лабораторных расходных материалов. Представлена разделительная пластина для подставки для одноразовых наконечников для пипеток. При этом подставка содержит пластину для наконечников, содержащую отверстия, выполненные с возможностью удерживания первого набора одноразовых наконечников для пипеток. Подставка выполнена с возможностью укладки в стопу поверх еще одной подставки, выполненной с возможностью удерживания второго набора одноразовых наконечников для пипеток, с образованием вложенной с укладкой в стопу конфигурации. Она содержит две пары противоположных поперечных боковых стенок с заглубленными фасонными частями и открытое основание подставки, причем каждая из боковых стенок содержит внешнюю поверхность, внутреннюю поверхность, верхнюю кромку и нижнюю кромку и две боковые кромки, при этом боковые стенки соединены друг с другом посредством своих боковых кромок. Каждая подставка в стопе за исключением самой нижней подставки непосредственно поддерживается и контактирует с подставкой, расположенной непосредственно под ней. Разделительная пластина выполнена с возможностью закрепления под указанной пластиной для наконечников, когда указанная конфигурация образована, и содержит отверстия, выполненные с возможностью приема выходных концов одноразовых наконечников для пипеток, удерживаемых пластиной для наконечников. При этом во вложенной с укладкой в стопу конфигурации подставок разделительная пластина выполнена с возможностью ограничения направленного вверх перемещения одноразовых наконечников для пипеток, удерживаемых указанной еще одной подставкой. Также описаны подставка, выполненная с возможностью укладки в стопу, для одноразовых наконечников для пипеток, сборка из уложенных в стопу как минимум двух подставок для одноразовых наконечников для пипеток и применение разделительной пластины для размещения между двумя подставками для одноразовых наконечников для пипеток. Достигается компактность и надежность укладки. 4 н. и 17 з.п. ф-лы, 12 ил.

1. Разделительная пластина для подставки для одноразовых наконечников для пипеток, причем подставка содержит:

пластину для наконечников, содержащую отверстия, выполненные с возможностью удерживания первого набора одноразовых наконечников для пипеток;

причем подставка выполнена с возможностью укладки в стопу поверх еще одной подставки, выполненной с возможностью удерживания второго набора одноразовых наконечников для пипеток, с образованием вложенной с укладкой в стопу конфигурации;

при этом подставка содержит две пары противоположных поперечных боковых стенок с заглубленными фасонными частями и открытое основание подставки, причем каждая из боковых стенок содержит внешнюю поверхность, внутреннюю поверхность, верхнюю кромку и нижнюю кромку и две боковые кромки, при этом боковые стенки соединены друг с другом посредством своих боковых кромок;

причем каждая подставка в стопе за исключением самой нижней подставки непосредственно поддерживается и контактирует с подставкой, расположенной непосредственно под ней;

причем разделительная пластина выполнена с возможностью закрепления под указанной пластиной для наконечников, когда указанная конфигурация образована;

разделительная пластина содержит отверстия, выполненные с возможностью приема выходных концов одноразовых наконечников для пипеток, удерживаемых пластиной для наконечников; и

во вложенной с укладкой в стопу конфигурации подставок разделительная пластина выполнена с возможностью ограничения направленного вверх перемещения одноразовых наконечников для пипеток, удерживаемых указанной еще одной подставкой.

2. Разделительная пластина по п. 1, в которой

пластина для наконечников соединена с верхними кромками боковых стенок.

3. Разделительная пластина по п. 1 или 2, в которой разделительная пластина выполнена с возможностью прикрепления по меньшей мере к одной поперечной боковой стенке подставки и/или к нижней поверхности пластины для наконечников с расположением под указанной пластиной для наконечников и параллельно ей.

4. Разделительная пластина по любому из пп. 1-3, в которой указанные отверстия содержат прямоугольный массив отверстий или состоят из них.

5. Подставка, выполненная с возможностью укладки в стопу, для одноразовых наконечников для пипеток, содержащая:

пластину для наконечников, содержащую набор отверстий, выполненных с возможностью удерживания первого набора одноразовых наконечников для пипеток;

две пары противоположных поперечных боковых стенок с заглубленными фасонными частями;

открытое основание подставки;

причем каждая из боковых стенок содержит внешнюю поверхность, внутреннюю поверхность, верхнюю кромку и нижнюю кромку и две боковые кромки, при этом боковые стенки соединены друг с другом посредством своих боковых кромок;

причем подставка выполнена с возможностью укладки в стопу поверх еще одной подставки, выполненной с возможностью удерживания второго набора одноразовых наконечников для пипеток, с образованием вложенной с укладкой в стопу конфигурации;

причем подставка выполнена с возможностью приема разделительной пластины, выполненной с возможностью закрепления под указанной пластиной для наконечников, когда указанная конфигурация образована;

причем каждая подставка в стопе за исключением самой нижней подставки непосредственно поддерживается и контактирует с подставкой, расположенной непосредственно под ней;

разделительная пластина содержит отверстия, выполненные с возможностью приема выходных концов первого набора одноразовых наконечников для пипеток, удерживаемых пластиной для наконечников указанной подставки; и

во вложенной с укладкой в стопу конфигурации подставок разделительная пластина выполнена с возможностью ограничения направленного вверх перемещения одноразовых наконечников для пипеток, удерживаемых указанной еще одной подставкой.

6. Подставка по п. 5, в которой

пластина для наконечников соединена с верхними кромками боковых стенок.

7. Подставка по п. 5 или 6, в которой разделительная пластина прикреплена по меньшей мере к одной поперечной боковой стенке подставки и/или к нижней поверхности пластины для наконечников и разделительная пластина расположена под указанной пластиной для наконечников и параллельно ей.

8. Подставка по любому из пп. 5-7, в которой во вложенной с укладкой в стопу конфигурации подставок разделительная пластина расположена выше указанных одноразовых наконечников для пипеток, удерживаемых указанной еще одной подставкой, и выполнена с возможностью ограничения направленного вверх перемещения наконечников, удерживаемых указанной еще одной подставкой, в направлении, которое перпендикулярно разделительной пластине, для предотвращения сцепления вложенных наконечников.

9. Подставка по любому из пп. 5-8, в которой разделительная пластина выполнена с возможностью открепления и повторного прикрепления.

10. Подставка по любому из пп. 5-9, в которой боковые стенки подставки содержат один или более разделителей для ограничения вложения друг в друга боковых стенок подставки и указанной еще одной, расположенной ниже подставки, во вложенной с укладкой в стопу конфигурации.

11. Подставка по любому из пп. 5-10, в которой указанные отверстия в разделительной пластине являются круглыми и имеют меньший диаметр, чем отверстия в пластине для наконечников подставки.

12. Подставка по любому из пп. 5-11, в которой:

разделительная пластина расположена непосредственно под пластиной для наконечников, так что верхняя поверхность разделительной пластины обращена к нижней поверхности пластины для наконечников;

указанные отверстия в разделительной пластине идентичны друг другу и имеют круглую форму, а их центры совпадают с центрами отверстий в пластине для наконечников;

при этом указанные отверстия в разделительной пластине имеют меньший диаметр, чем отверстия в пластине для наконечников.

13. Сборка из уложенных в стопу по меньшей мере двух подставок для одноразовых наконечников для пипеток, содержащая:

первую подставку, выполненную с возможностью удерживания первого набора одноразовых наконечников для пипеток;

вторую подставку, выполненную с возможностью удерживания второго набора одноразовых наконечников для пипеток;

при этом первая подставка уложена поверх второй подставки с образованием вложенной с укладкой в стопу сборки;

при этом каждая подставка содержит две пары противоположных поперечных боковых стенок с заглубленными фасонными частями и открытое основание подставки,

причем каждая из боковых стенок содержит внешнюю поверхность, внутреннюю поверхность, верхнюю кромку и нижнюю кромку и две боковые кромки, при этом боковые стенки соединены друг с другом посредством своих боковых кромок;

причем каждая подставка в стопе за исключением самой нижней подставки непосредственно поддерживается и контактирует с подставкой, расположенной непосредственно под ней; и

в указанной образованной сборке, между первой и второй подставками расположена разделительная пластина, которая выполнена с возможностью ограничения направленного вверх перемещения одноразовых наконечников для пипеток во второй подставке.

14. Сборка по п. 13, в которой:

каждая подставка содержит пластину для наконечников, содержащую набор отверстий, выполненных с возможностью удерживания набора одноразовых наконечников для пипеток;

разделительная пластина закреплена под пластиной для наконечников первой подставки;

разделительная пластина содержит отверстия, выполненные с возможностью приема выходных концов одноразовых наконечников для пипеток, удерживаемых пластиной для наконечников первой подставки; и

выходные концы одноразовых наконечников для пипеток, удерживаемые первой подставкой, вставлены в отверстия разделительной пластины и частично вложены с одноразовыми наконечниками для пипеток, удерживаемыми второй подставкой.

15. Сборка по п. 13 или 14, в которой первая подставка поддерживается по меньшей мере одной из поперечных боковых стенок второй подставки, а разделительная пластина первой подставки не соприкасается ни с одной из поперечных боковых стенок или пластиной для наконечников второй подставки.

16. Сборка по любому из пп. 13-15, содержащая подставки, несущие одноразовые наконечники для пипеток и уложенные поверх друг друга с образованием вложенной с укладкой в стопу сборки; причем одна разделительная пластина расположена в каждом промежутке между подставками.

17. Сборка по п. 16, в которой каждый указанный промежуток между подставками образован между пластинами для наконечников двух последовательно расположенных и вложенных друг в друга подставок в стопе.

18. Сборка по любому из пп. 13-17, в которой вес ни одной из подставок не приходится ни на одну из промежуточных пластин.

19. Сборка по любому из пп. 13-18, в которой последовательно расположенные подставки непосредственно контактируют друг с другом.

20. Применение разделительной пластины по п. 1 между двумя подставками, удерживающими одноразовые наконечники для пипеток, причем указанные подставки уложены в стопу с образованием вложенной с укладкой в стопу конфигурации, для ограничения направленного вверх перемещения одноразовых наконечников для пипеток в нижней подставке.

21. Применение по п. 20, согласно которому разделительную пластину или разделительные пластины размещают в одном или более промежутках между подставками в стопе, содержащей от 2 до 10 подставок.
