АВТОМАТИЧЕСКИЙ АУДИОМЕТР Российский патент 2025 года по МПК A61B5/12

Изобретение относится к медицинской технике и может использоваться для субъективной оценки степени тугоухости человека.

Известен цифровой синтезатор изменяющейся частоты (Авторское свидетельство СССР №1578800, кл. Н03В 23/00, 1990. Цифровой синтезатор изменяющейся частоты. В.Ю. Капустин, В.С. Григорьев и О.Л. Лапаухова), содержащий датчик кода длительности сигнала, датчик адреса функции, датчик кода диапазона частот, датчик кода начальной частоты, блок памяти, перемножитель, делитель частоты с переменным коэффициентом деления, накапливающий сумматор, сумматор, генератор тактовых импульсов, блок вычисления фазы, вычислитель амплитуды и цифроаналоговый преобразователь.

Известен цифровой синтезатор изменяющейся частоты (Патент на изобретение №2765264, кл. Н03В 23/00. 2022. Цифровой синтезатор изменяющейся частоты. В.Ю. Капустин), содержащий датчик кода длительности сигнала, датчик адреса периодической функции, датчик длины псевдослучайной последовательности, датчик кода диапазона частот, датчик кода начальной частоты, блока формирования случайной последовательности, первый перемножитель, первый сумматор, делитель частоты с переменным коэффициентом деления, блок вычисления периодической функции, коммутатор, генератор тактовых импульсов, блок вычисления фазы, блок вычисления амплитуды, датчик адреса амплитудно-модулирующей функции, блок вычисления амплитудно-модулирующей функции, второй перемножитель, цифро-аналоговый преобразователь, фильтр нижних частот.

Наиболее близким техническим решением (прототипом) к предлагаемому является аудиометр (Патент на изобретение №2809013, кл. МПК А61В 5/12. 2023. Аудиометр. В.Ю. Капустин), содержащий датчик кода длительности сигнала, датчик адреса периодической функции, датчик длины псевдослучайной последовательности, датчик кода диапазона частот, датчик кода начальной частоты, блока формирования случайной последовательности, первый перемножитель, первый сумматор, делитель частоты с переменным коэффициентом деления, блок вычисления периодической функции, коммутатор, генератор тактовых импульсов, блок вычисления фазы, блок вычисления амплитуды, датчик адреса амплитудно-модулирующей функции, блок вычисления амплитудно-модулирующей функции, второй перемножитель, цифро-аналоговый преобразователь, фильтр нижних частот, управляемый аттенюатор, управляемый коммутатор, постоянное запоминающее устройство, сумматор интенсивностей, датчик кода интенсивности и датчик кода активного уха.

Однако недостатком таких аудиометров является невозможность обеспечить автоматический режим определения порога слышимости человека.

Цель изобретения - обеспечение автоматического режима работы аудиометра при определении порога слышимости человека. Автоматический режим работы аудиометра реализован на основе модифицированного теста Хьюсона-Вестлейка при достижении порога слуха «снизу», т.е. нахождение порога слуха происходит при изменении интенсивности тестового сигнала от меньшего значения к большему.

Поставленная цель достигается тем, что в аудиометр, содержащий последовательно соединенные датчик адреса периодической функции, блок вычисления периодической функции, первый коммутатор, первый перемножитель, первый сумматор, блок вычисления фазы, блок вычисления амплитуды, второй перемножитель, цифро-аналоговый преобразователь, фильтр нижних частой управляемый аттенюатор, управляемый коммутатор, а также последовательно соединенные датчик длины псевдослучайной последовательности и блок формирования псевдослучайной последовательности, выход которого соединен с вторым входом первого коммутатора, последовательно соединенные датчик кода длительности сигнала и делитель с переменным коэффициентом деления, выход которого соединен с тактовыми входами блока вычисления периодической функции и блока формирования псевдослучайной последовательности, датчик кода диапазона частот, выход которого соединен с вторым входом первого перемножителя, датчик кода начальной частоты, выход которого соединен с вторым входом первого сумматора, с адресным входом блока хранения опорных значений интенсивностей и с адресным входом блока хранения максимальных значений интенсивностей, последовательно соединенные датчик адреса амплитудно-модулирующей функции и блок вычисления амплитудно-модулирующей функции, выход которого соединен с вторым входом второго перемножителя, второй вход блока вычисления амплитудно-модулирующей функции соединен с выходом первого коммутатора, последовательно соединенные второй сумматор, второй вход которого соединен с выходом блока хранения опорных значений интенсивностей, схему сравнения, второй вход которой соединен с выходом блока хранения максимальных значений интенсивностей, второй коммутатор, второй вход которого соединен с выходом блока хранения максимальных значений интенсивностей, третий вход соединен с выходом второго сумматора, а выход соединен с управляющим входом управляемого аттенюатора, датчик кода тестируемого уха, выход которого соединен с управляющим входом управляемого коммутатора, датчик кода интенсивности и генератор тактовых импульсов, выход которого соединен с тактовыми входами делителя с переменным коэффициентом деления и блока вычисления фазы, дополнительно введены последовательно соединенные датчик кода длительности посылки, третий коммутатор, счетчик длительности, тактовый вход которого соединен с выходом генератора тактовых импульсов, блок управления, выход которого соединен с управляющим входом блока вычисления фазы, с первым управляющим входом блока хранения текущих значений интенсивностей, с управляющим входом третьего коммутатора и вторым входом блока формирования приращений интенсивности, датчик кода длительности паузы, выход которого соединен с вторым входом третьего коммутатора, последовательно соединенные кнопка пациента, блок формирования приращений интенсивности и накапливающий сумматор приращений интенсивности, выход которого соединен с первым входом второго сумматора, второй вход накапливающего сумматора приращений интенсивности соединен с выходом датчика кода интенсивности, последовательно соединенные блок хранения текущих значений интенсивностей, второй вход которого соединен с выходом второго коммутатора, а третий вход соединен с выходом кнопки пациента, мажоритарная схема сравнения интенсивностей, второй выход которой соединен с тактовым входом счетчика номера частоты, с входом записи блока хранения пороговых значений интенсивностей, с входом установки начального значения накапливающего сумматора приращений интенсивности и блок хранения пороговых значений интенсивностей, а также счетчик номера частоты, выход которого соединен с адресным входом датчика кода начальной частоты и с адресным входом блока хранения пороговых значений интенсивностей.

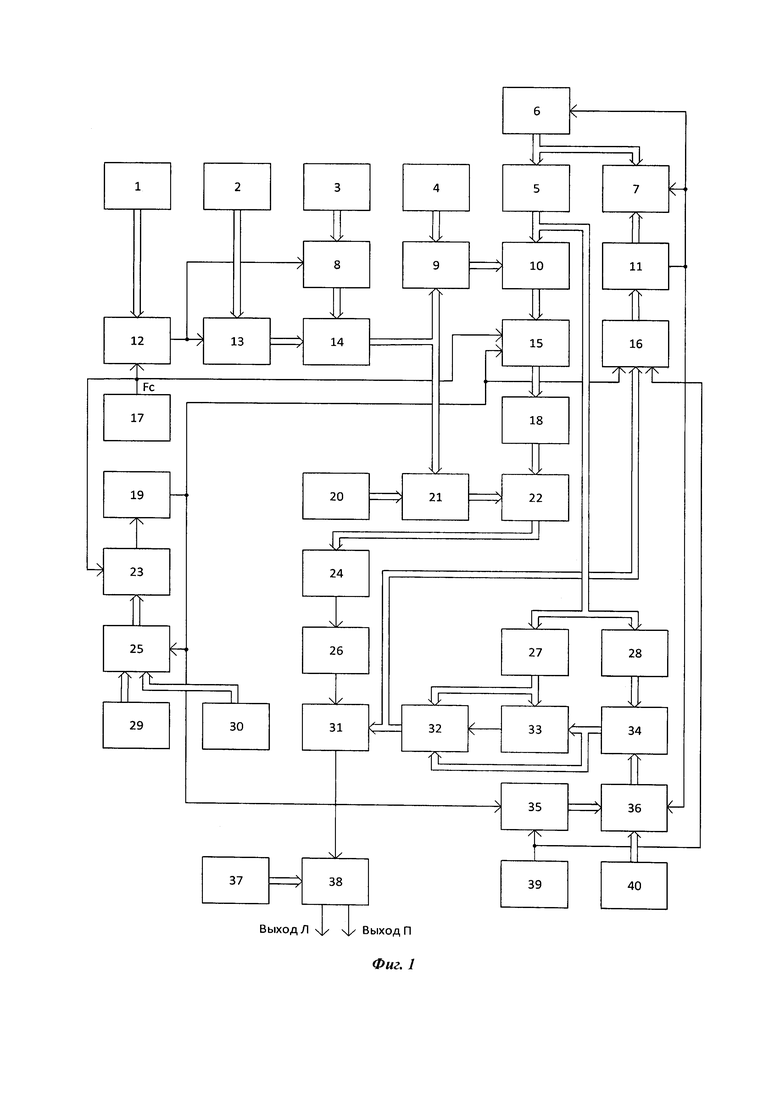

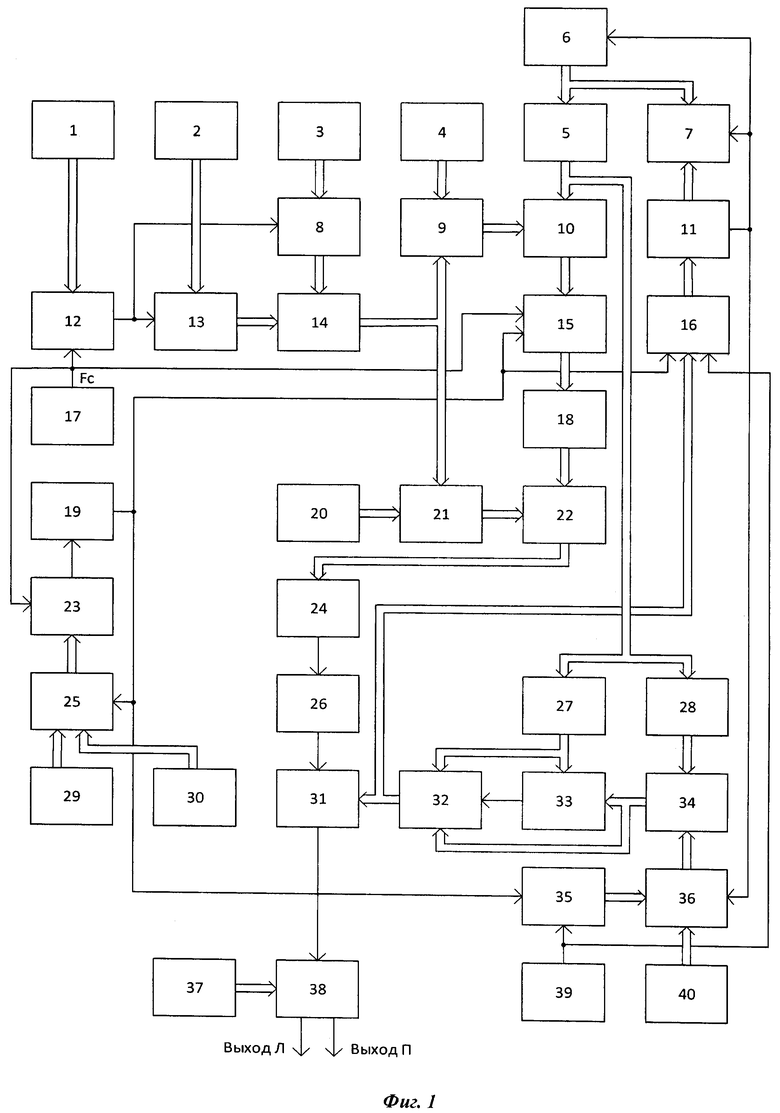

На Фиг. 1 приведена структурная схема автоматического аудиометра.

Автоматический аудиометр содержит последовательно соединенные датчик адреса периодической функции 2, блок вычисления периодической функции 13, первый коммутатор 14, первый перемножитель 9, первый сумматор 10, блок вычисления фазы 15, блок вычисления амплитуды 18, второй перемножитель 22, цифро-аналоговый преобразователь 24, фильтр нижних частот 26, управляемый аттенюатор 31, управляемый коммутатор 38, а также последовательно соединенные датчик длины псевдослучайной последовательности 3 и блок формирования псевдослучайной последовательности 8, выход которого соединен с вторым входом первого коммутатора 14, последовательно соединенные датчик кода длительности сигнала 1 и делитель с переменным коэффициентом деления 12, выход которого соединен с тактовыми входами блока вычисления периодической функции 13 и блока формирования псевдослучайной последовательности 8, датчик кода диапазона частот 4, выход которого соединен с вторым входом первого перемножителя 9, датчик кода начальной частоты 5, выход которого соединен с вторым входом первого сумматора 10, с адресным входом блока хранения максимальных значений интенсивностей 27 и с адресным входом блока хранения опорных значений интенсивностей 28, последовательно соединенные датчик адреса амплитудно-модулирующей функции 20 и блок вычисления амплитудно-модулирующей функции 21, выход которого соединен с вторым входом второго перемножителя 22, второй вход блока вычисления амплитудно-модулирующей функции 21 соединен с выходом первого коммутатора 14, последовательно соединенные датчик кода интенсивности 40, накапливающий сумматор приращений интенсивности 36, второй сумматор 34, второй вход которого соединен с выходом блока хранения опорных значений интенсивностей 28, схему сравнения 33, второй вход которой соединен с выходом блока хранения максимальных значений интенсивностей 27, второй коммутатор 32, второй вход которого соединен с выходом блока хранения максимальных значений интенсивностей 27, третий вход соединен с выходом второго сумматора 34, а выход соединен с управляющим входом управляемого аттенюатора 31, датчик кода тестируемого уха 37, выход которого соединен с управляющим входом управляемого коммутатора 38, последовательно соединенные датчик кода длительности посылки 29, третий коммутатор 25, счетчик длительности 23, блок управления 19, выход которого соединен с управляющим входом блока вычисления фазы 15, с первым управляющим входом блока хранения текущих значений интенсивностей 16, управляющим входом третьего коммутатора 25 и вторым входом блока формирования приращений интенсивности 35, датчик кода длительности паузы 30, выход которого соединен с вторым входом третьего коммутатора 25, последовательно соединенные кнопка пациента 39 и блок формирования приращений интенсивности 35, выход которого соединен с вторым входом накапливающего сумматора приращений интенсивности 36, последовательно соединенные блок храпения текущих значений интенсивностей 16, второй вход которого соединен с выходом второго коммутатора 32, а третий вход соединен с выходом кнопки пациента 39, мажоритарная схема сравнения интенсивностей 11, второй выход которой соединен с тактовым входом счетчика номера частоты 6, с входом записи блока хранения пороговых значений интенсивностей 7, с входом установки начального значения накапливающего сумматора приращений интенсивности 36 и блок хранения пороговых значений интенсивностей 7, а также счетчик номера частоты 6, выход которого соединен с адресным входом датчика кода начальной частоты 5 и с адресным входом блока хранения пороговых значений интенсивностей 7 и генератор тактовых импульсов 17, выход которого соединен с тактовыми входами делителя с переменным коэффициентом деления 12, блока вычисления фазы 15 и счетчика длительности 23.

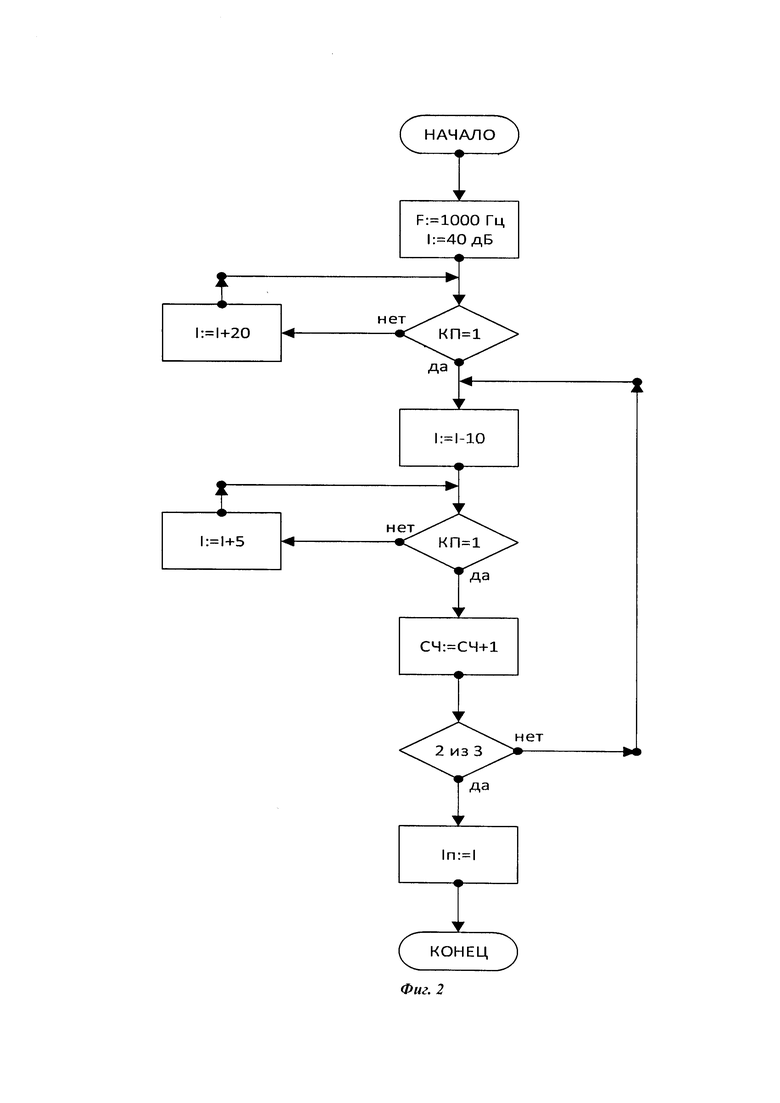

На Фиг. 2 приведена граф-схема алгоритма работы автоматического аудиометра.

Автоматический аудиометр работает следующим образом.

С помощью датчиков 1-5, 20 для тестового сигнала устанавливают необходимые значения начальной частоты F_T0, диапазона D_T изменения частоты, адреса требуемой функции изменения частоты или длины формируемой М-последовательности, длительности сигнала Т_Т, и адреса амплитудно-модулирующей функции. В зависимости от того, какой выбран закон изменения частоты, регулярный или псевдослучайный, на выход первого коммутатора 14 будет поступать код q_i закона изменения частоты либо с выхода блока вычисления периодической функции 13, либо с выхода блока формирования псевдослучайной последовательности 8. По каждому импульсу с выхода делителя с переменным коэффициентом деления 12 на вход первого перемножителя 9 будет поступать новое значение кода q_i изменения частоты. Делитель с переменным коэффициентом деления 12 обеспечивает отработку необходимой длительности закона изменения частоты

T_T=K_T*Т_С.

где, T_C - период тактовой частоты F_C;

K_T - код длительности закона изменения частоты тестового сигнала.

Отработка необходимого диапазона D_T изменения частоты обеспечивается первым перемножителем 9, в котором код q_j умножается на величину D_T и далее полученный код суммируется первым сумматором 10 с кодом начальной частоты F_T0. Полученный код Q_T поступает на вход блока вычисления фазы 15, т.е.

Q_T=F_T0+D_T*q_i.

Блок вычисления фазы 15 и блок вычисления амплитуды 18 обеспечивают формирование выходной синусоидальной функции с частотой, определяемой выражением:

F_Tвых=F_c*Q_T/2^m=(F_T0+D_T*q_i)*Fc/2^m,

где, m - разрядность блока вычисления фазы 15;

qi - код изменения частоты, который может изменяться в диапазоне от минус единицы до плюс единицы.

При условии, что F_c численно равна 2^m, имеем F_Tвых, численно равную Q_T. Таким образом, величина Q_t полностью определяет значение выходной частоты.

F_Tвых=Q_t=(F_T0+D_T*q_i).

При установленном диапазоне изменения частот, равным нулю, частота выходного сигнала будет фиксированной и равной значению кода F_T0, т.е. на выходе мы получим тональный сигнал. Если в качестве периодической функции изменения частоты будет использована какая-либо монотонная возрастающая функция, например, линейная, то частоты выходного сигнала будет меняться от значения F_T0 до F_T0+D_T и, наоборот, если будет использована монотонная ниспадающая функция, то частота выходного сигнала будет изменяться от величины F_T0-D_T до F_T0. При использовании в качестве периодической функции изменения частоты знакопеременной функции, например, синусоидальной, то частота выходного сигнала будет колебаться от значения F_T0-D_T до значения F_T0+D_T. Таким образом, видно, что величина F_T0, в зависимости от используемой функции изменения частоты может быть значением начальной частоты, конечной частоты и средней частоты. Точно также, при использовании в качестве функции изменения выходной частоты псевдослучайной М-последовательности, можно получить в качестве выходного сигнала узкополосный шум с центральной частотой F_T0 полосой от F_T0-D_T до F_T0+D_T и при фиксированном знаковом разряде, плюсовом или минусовом, получим соответственно полосовой шум в диапазоне от F_T0 до F_T0+D_T или от F_T0-D_T до F_T0.

Одновременно, код q_i с выхода первого коммутатора 14 поступает на вход блока вычисления амплитудно-модулирующей функции 21, который формирует код амплитуды выходного сигнала, в зависимости от текущего значения девиации. Полученный код амплитуды, поступает на вход второго перемножителя 22. В результате на выходе получаем синусоидальный сигнал, амплитуда которого определяется выражением:

или при F_c=2^m получим

В результате получаем на выходе устройства синусоидальный сигнал, амплитуда которого зависит только от текущего значения девиации q_i сигнала и не зависит от значения начальной частоты F_T0. При этом закон изменения амплитудной модуляции не зависит от величины девиации D_T и действует только в пределах выбранной полосы частот выходного сигнала.

Таким образом, устанавливая параметры для тестового сигнала следующим образом:

При D_T=0; A_T=1,0 - на выходе управляемого аттенюатора 31 получаем тональный тестовый сигнал с частотой F_T0 определяемой кодом датчика кода начальной частоты 5.

При A_T=1,0; qi=Sin(X) - на выходе управляемого аттенюатора 31 получаем частотно-модулированный тестовый сигнал с центральной частотой F_T0 определяемой кодом датчика кода начальной частоты 5 и девиацией частоты ±D_T определяемой датчиком кода диапазона частот 4 и синусоидальным законом амплитудной модуляции, устанавливаемым блоком вычисления периодической функции 17.

При A_T=1,0; qi = ±Случай(Х) - на выходе управляемого аттенюатора 31 получаем частотно-модулированный тестовый сигнал с центральной частотой F_T0 определяемой кодом датчика кода начальной частоты 5 и девиацией частоты ±D_T определяемой датчиком кода диапазона частот 4 и псевдослучайным законом модуляции по частоте, устанавливаемым блоком формирования псевдослучайной последовательности 8 или другими словами, получим узкополосный шум с девиацией ±D_T и центральной частотой F_T0.

При D_T=F_T; F_T0=0; A_T=1,0; qi = +Случай(Х) - на выходе управляемого аттенюатора 31 получаем частотно-модулированный тестовый сигнал с девиацией частоты от 0 до +F_T определяемой датчиком кода диапазона частот 4 и псевдослучайным законом модуляции по частоте, устанавливаемым блоком формирования псевдослучайной последовательности 8, или другими словами, получим белый шум в диапазоне частот от 0 до +F_T.

При D_T=F_T; F_T0=0; A_T=Речь(Х); qi = +Случай(Х) на выходе управляемого аттенюатора 31 получаем частотно-модулированный тестовый сигнал с девиацией частоты от 0 до +F_T определяемой датчиком кода диапазона частот 4 и псевдослучайным законом модуляции по частоте, устанавливаемым блоком формирования псевдослучайной последовательности 8, и речевой функцией модуляции по амплитуде, устанавливаемой датчиком адреса амплитудно-модулирующей функции 20, или другими словами, получим речевой шум в диапазоне частот от 0 до +F_T.

Полученный тестовый цифровой сигнал, после преобразования в аналоговый вид с помощью цифроаналогового преобразователя 24 и фильтра низкой частоты 26, поступает через управляемый аттенюатор 31 на вход управляемого коммутатора 38. Управляемый коммутатор 38, в зависимости от кода, поступающего с датчика кода тестируемого уха 37, подает тестовый сигнал либо на правое ухо (выход П), либо на левое ухо (выход Л). Код интенсивности, подаваемый на управляющий вход управляемого аттенюатора 31 состоит из двух частей, кода заданной интенсивности I_Tз и опорного эквивалентного порогового уровня звукового давления I_Tп для установленной частоты F_T0.

I_T=I_Tз+I_Tп(F_T0).

Опорные эквивалентные пороговые уровни звукового давления I_Tп(F_T0) для каждого значения тестовых частот хранятся в блоке хранения опорных значений интенсивностей 28. Код заданной начальной интенсивности выходного сигнала I_Tз устанавливается с помощью датчика кода интенсивности 40 и накапливающего сумматора приращений интенсивности 36, далее коды заданной интенсивности I_Tз и опорные эквивалентные пороговые уровни звукового давления I_Tп поступают на входы второго сумматора 34, где происходит их суммирование. Таким образом, если будет установлено значение заданной интенсивности I_Tз равное нулю, то на выходе второго сумматора 34 будет установлена интенсивность равная опорному эквивалентному пороговому уровню звукового давления для этой частоты. Далее код интенсивности с выхода второго сумматора 34 поступает на вход схемы сравнения 33, где происходит сравнение этого кода с кодом максимального значения интенсивности для установленной частоты, поступающего с блока хранения максимальных значений интенсивности 27. Если код с выхода второго сумматора 34 будет меньше или равен коду поступающему с выхода блока хранения максимальных значений интенсивностей 27, то на выход второго коммутатора 32 будет пропускаться установленное значение интенсивности с выхода второго сумматора 34 без изменения. Если код с выхода второго сумматора 34 будет больше кода поступающего с выхода блока хранения максимальных значений интенсивностей 27, то на выход второго коммутатора 32 будет пропускаться код с выхода блока хранения максимальных значений интенсивностей 27. Таким образом, на выход второго коммутатора 32 и соответственно на вход управляемого аттенюатора 31 всегда будет поступать код не более установленных максимальных значений интенсивностей.

Датчиками 29 и 30 устанавливаются длительности посылки тестового сигнала и паузы между ними. Эти коды через третий коммутатор 25 последовательно поступают на вход счетчика длительности 23, который после отработки установленной длительности посылает сигнал переполнения на вход блока управления 19. Блок управления по каждому сигналу переполнения меняет состояние своего выхода на противоположное. В результате на выходе блока управления 19 формируется сигнал, который является огибающей выходного тестового сигнала. При разрешающем сигнале происходит формирование тестового сигнала в соответствии с установленными параметрами, при запрещающем сигнале - на выходе аудиометра тестовый сиг нал отсутствует.

В начальный момент счетчик номера частоты 6 устанавливается в исходное состояние, при котором из датчика кода начальной частоты 5 считывается первое значение частоты, накапливающий сумматор приращений интенсивности 36 устанавливается с помощью датчика кода интенсивности 40 в начальное состояние, которое обычно на 30-40 дБ выше порогового значения интенсивности для установленного значения частоты. Затем подастся тестовый сигнал на тестируемое ухо, которое выбирается с помощью датчика кода тестируемого уха 37. По окончании тестового сигнала проверяется состояние кнопки пациента 39. Если кнопка пациента 39 не была нажата, т.е. тестовый сигнал не был услышан испытуемым, то на вход накапливающего сумматора приращений интенсивности 36 с выхода блока формирования приращения интенсивности 35 подается увеличенное значение интенсивности I_УВ равное, например, 20 дБ. В результате интенсивность следующей посылки тестового сигнала на ухо испытуемого будет увеличена на величину I_УВ. Увеличение интенсивности тестового сигнала будет продолжаться до тех пор, пока испытуемый не услышит тестовый сигнал, и в результате не будет нажата кнопка пациента 39. или пока устанавливаемое значение интенсивности не превысит максимальное значение интенсивности. Если кнопка пациента 39 так и не была нажата, в блок хранения пороговых значений интенсивности 7 будет занесено максимальное значение интенсивности для установленной частоты. Затем будет установлено новое значение частоты и начальное значение интенсивности тестового сигнала и весь процесс определения порогового значения слуха испытуемого на новой частоте повторится.

Если по окончании тестового сигнала была нажата кнопка пациента 39, т.е. испытуемый услышал тестовый сигнал, то это значение интенсивности будет занесено в блок хранения текущих значений интенсивностей 16, а па вход накапливающего сумматора приращений интенсивности 36 с выхода блока формирования приращения интенсивности 35 подается отрицательное значение интенсивности I_МН равное, например, -10 дБ. В результате интенсивность следующей посылки тестового сигнала на ухо испытуемого будет уменьшена на величину I_МН. Если при подаче очередной посылки, испытуемый опять услышит тестовый сигнал и нажмет на кнопку пациента 39, то в блок хранения текущих значений интенсивностей 16 будет занесено следующее значение интенсивности, а интенсивность тестового сигнала еще раз уменьшится на величину I_МН. Уменьшение тестового сигнала будет продолжаться до тех пор пока испытуемый не перестанет слышать тестовый сигнал. Блок хранения текущих значений интенсивностей 16 представляет собой стековую память типа LIFO (последний вошел, первый вышел). Глубина стековой памяти определяется количеством последовательных значений интенсивностей, в ряде которых необходимо найти определенное количество совпадений, например, если нужно определить два совпадения из трех посылок тестового сигнала, то глубина стека будет равна трем. Для более точного определения порогового значения интенсивности иногда используют три совпадения из пяти последовательных посылок тестового сигнала, тогда глубина стека будет равна пяти.

Если по окончании тестового сигнала не была нажата кнопка пациента 39, т.е. испытуемый не услышал тестовый сигнал, то па вход накапливающего сумматора приращений интенсивности 36 с выхода блока формирования приращения интенсивности 35 подается положительное значение интенсивности I_ПЛ равное, например, 5 дБ. В результате интенсивность следующей посылки тестового сигнала на ухо испытуемого будет увеличена на величину I_ПЛ. Если при подаче очередной посылки, испытуемый опять не услышит тестовый сигнал и не нажмет на кнопку пациента 39. интенсивность тестового сигнала еще раз увеличится на величину I_ПЛ. Увеличение тестового сигнала будет продолжаться до тех пор пока испытуемый не станет слышать тестовый сигнал и нажмет на кнопку пациента 39.

Таким образом, при каждом нажатии кнопки пациента 39, т.е. испытуемый слышит тестовый сигнал, происходит уменьшение интенсивности тестового сигнала на величину I_МН, равную -10 дБ, а если кнопка пациента 39 не была нажата, т.е. испытуемый не слышит тестовый сигнал, происходит увеличение интенсивности тестового сигнала на величину I_ПЛ, равную 5 дБ.

Такие «качели» с изменением интенсивности тестового сигнала, уменьшение интенсивности на величину I_МН и увеличение интенсивности па величину I_ПЛ будут продолжаться, пока в блоке хранения текущих значений интенсивностей 16 не будет, например, двух одинаковых значений интенсивностей из трех хранящихся, или, например, трех одинаковых значений из пяти хранящихся. Количество совпадений определяет мажоритарная схема сравнения интенсивностей 11. Как только это условие будет выполнено, то текущее значение интенсивности будет перезаписано в блок хранения пороговых значений интенсивностей 7, и это значение будет являться порогом слышимости испытуемого на установленной частоте. Затем будет переустановлено новое значение частоты и начальное значение интенсивности тестового сигнала и весь процесс определения порогового значения слуха испытуемого повторится. Как только будут определены пороговые значения интенсивностей для всех частот, процесс завершится.

В качестве блока вычисления периодической функции 13 и блока вычисления амплитудно-модулирующей функции 21 могут быть использованы постоянные запоминающие устройства, в которые заранее занесены значения используемой функции изменения частоты и амплитуды, или любое другое вычислительное устройство, например, микропроцессор, который обеспечивает вычисления функции изменения частоты и амплитуды по заранее определенному алгоритму. Блок формирования псевдослучайной последовательности 8 может представлять собой обычный генератор М-последовательности, состоящий из регистра сдвига с сумматорами по модулю 2 в цепи обратной связи.

В качестве блока хранения максимальных значений интенсивностей 27 и блока хранения опорных значений интенсивностей 28 могут быть использованы постоянные запоминающие устройства, в которые заранее занесены максимальные значения интенсивностей и значения опорного эквивалентного порогового уровня звукового давления для каждой используемой частоты тестового сигнала.

Реализован блок формирования псевдослучайной последовательности 8 может быть также с использованием микропроцессора. Первый перемножитель 9 представляет собой устройство умножения кода без знака, поступающего с датчика кода диапазона частот 4, на код со знаком, поступающего с выхода первого коммутатора 14. В качестве сумматоров 10 и 34 используются обычные двоичные сумматоры кодов со знаками. Блок вычисления фазы 15 представляет собой накапливающий сумматор. В качестве блока вычисления амплитуды 18 может быть использовано постоянное запоминающее устройство, в которое заранее занесены значения выходного сигнала, например, синусоидального сигнала, либо любое вычислительное устройство, например, на основе микропроцессора. Второй перемножитель 22 представляет собой устройство умножения кода без знака, поступающего с блока вычисления амплитудно-модулирующей функции 21, на код со знаком, поступающего с выхода блока вычисления амплитуды 18. В качестве счетчика длительности 23 может быть использован обычный делитель с переменным коэффициентом деления, в качестве блока управления 19 - обычный счетный триггер. Блок хранения пороговых значений интенсивностей 7 может быть реализован на основе оперативного запоминающего устройства. В качестве счетчика номера частоты 6 может быть использован обычный двоичный счетчик. Мажоритарная схема сравнения интенсивностей 11 может быть реализована на основе двоичных схем сравнения. При выборе достаточно мощного и быстродействующего микропроцессора, аудиометр может быть весь реализован па его основе.

Таким образом, предлагаемый автоматический аудиометр обеспечивает автоматическую работу аудиометра при определении порога слышимости человека.

Изобретение относится к медицинской технике и может использоваться для субъективной оценки степени тугоухости человека. Автоматический аудиометр содержит последовательно соединенные датчик адреса периодической функции 2, блок вычисления периодической функции 13, первый коммутатор 14, первый перемножитель 9, первый сумматор 10, блок вычисления фазы 15, блок вычисления амплитуды 18, второй перемножитель 22, цифро-аналоговый преобразователь 24, фильтр нижних частот 26, управляемый аттенюатор 31, управляемый коммутатор 38, а также последовательно соединенные датчик длины псевдослучайной последовательности 3 и блок формирования псевдослучайной последовательности 8, последовательно соединенные датчик кода длительности сигнала 1 и делитель с переменным коэффициентом деления 12, датчик кода диапазона частот 4, датчик кода начальной частоты 5, последовательно соединенные датчик адреса амплитудно-модулирующей функции 20 и блок вычисления амплитудно-модулирующей функции 21, последовательно соединенные датчик кода интенсивности 40, накапливающий сумматор приращений интенсивности 36, второй сумматор 34, схему сравнения 33, второй коммутатор 32, датчик кода тестируемого уха 37, последовательно соединенные датчик кода длительности посылки 29, третий коммутатор 25, счетчик длительности 23, блок управления 19, датчик кода длительности паузы 30, последовательно соединенные кнопку пациента 39 и блок формирования приращений интенсивности 35, последовательно соединенные блок храпения текущих значений интенсивностей 16, мажоритарную схему сравнения интенсивностей 11, блок хранения пороговых значений интенсивностей 7, а также счетчик номера частоты 6, генератор тактовых импульсов 17. Обеспечивается автоматический режим работы аудиометра при определении порога слышимости человека. 2 ил.

Автоматический аудиометр, содержащий последовательно соединенные датчик адреса периодической функции, блок вычисления периодической функции, первый коммутатор, первый перемножитель, первый сумматор, блок вычисления фазы, блок вычисления амплитуды, второй перемножитель, цифро-аналоговый преобразователь, фильтр нижних частот, управляемый аттенюатор, управляемый коммутатор, а также последовательно соединенные датчик длины псевдослучайной последовательности и блок формирования псевдослучайной последовательности, выход которого соединен с вторым входом первого коммутатора, последовательно соединенные датчик кода длительности сигнала и делитель с переменным коэффициентом деления, выход которого соединен с тактовыми входами блока вычисления периодической функции и блока формирования псевдослучайной последовательности, датчик кода диапазона частот, выход которого соединен с вторым входом первого перемножителя, датчик кода начальной частоты, выход которого соединен с вторым входом первого сумматора, с адресным входом блока хранения максимальных значений интенсивностей и с адресным входом блока хранения опорных значений интенсивностей, последовательно соединенные датчик адреса амплитудно-модулирующей функции и блок вычисления амплитудно-модулирующей функции, выход которого соединен с вторым входом второго перемножителя, второй вход блока вычисления амплитудно-модулирующей функции соединен с выходом первого коммутатора, последовательно соединенные второй сумматор, второй вход которого соединен с выходом блока хранения опорных значений интенсивностей, схему сравнения, второй вход которой соединен с выходом блока хранения максимальных значений интенсивностей, второй коммутатор, второй вход которого соединен с выходом блока хранения максимальных значений интенсивностей, третий вход соединен с выходом второго сумматора, а выход соединен с управляющим входом управляемого аттенюатора, датчик кода тестируемого уха, выход которого соединен с управляющим входом управляемого коммутатора, датчик кода интенсивности и генератор тактовых импульсов, выход которого соединен с тактовыми входами делителя с переменным коэффициентом деления и блока вычисления фазы, отличающийся тем, что с целью обеспечения автоматической работы аудиометра при определении порога слышимости человека введены последовательно соединенные датчик кода длительности посылки, третий коммутатор, счетчик длительности, тактовый вход которого соединен с выходом генератора тактовых импульсов, блок управления, выход которого соединен с управляющим входом блока вычисления фазы, с первым управляющим входом блока хранения текущих значений интенсивностей, с управляющим входом третьего коммутатора и вторым входом блока формирования приращений интенсивности, датчик кода длительности паузы, выход которого соединен с вторым входом третьего коммутатора, последовательно соединенные кнопка пациента, блок формирования приращений интенсивности и накапливающий сумматор приращений интенсивности, выход которого соединен с первым входом второго сумматора, второй вход накапливающего сумматора приращений интенсивности соединен с выходом датчика кода интенсивности, последовательно соединенные блок хранения текущих значений интенсивностей, второй вход которого соединен с выходом второго коммутатора, а третий вход соединен с выходом кнопки пациента, мажоритарная схема сравнения интенсивностей, второй выход которой соединен с тактовым входом счетчика номера частоты, с входом записи блока хранения пороговых значений интенсивностей, с входом установки начального значения накапливающего сумматора приращений интенсивности, и блок хранения пороговых значений интенсивностей, а также счетчик номера частоты, выход которого соединен с адресным входом датчика кода начальной частоты и с адресным входом блока хранения пороговых значений интенсивностей.
