ДЕРЖАТЕЛЬ ДЛЯ УСТРОЙСТВА ДОСТАВКИ АЭРОЗОЛЯ С ОТСОЕДИНЯЕМЫМ КАРТРИДЖЕМ Российский патент 2025 года по МПК A24F7/04 A24F42/10

ПЕРЕКРЕСТНАЯ ССЫЛКА НА РОДСТВЕННЫЕ ЗАЯВКИ

Настоящая заявка испрашивает приоритет и преимущество заявки на патент США № 16/516,573, озаглавленной «Держатель для устройства доставки аэрозоля с отсоединяемым картриджем», поданной 19 июля 2019 года, которая полностью включена в настоящий документ посредством ссылки.

ОБЛАСТЬ ТЕХНИКИ

Настоящее изобретение относится к устройствам и системам доставки аэрозоля, таким как курительные изделия, и, более конкретно, к держателям для крепления к ним отсоединяемого картриджа. Курительные изделия могут представлять собой устройства и системы доставки аэрозоля, в которых используются источники тепла, такие как горючие воспламеняемые источники на основе углерода для получения аэрозоля (например, курительные изделия для целей выработки компонентов табака, табачных экстрактов, никотина, синтетического никотина, ароматизатора без содержания никотина и других материалов в пригодной для вдыхания форме, обычно называемые системами с нагревом, но без горения, или электронными сигаретами). Компоненты таких изделий могут быть изготовлены или получены из табака, или же в ином случае эти изделия могут быть охарактеризованы, как включающие табак для потребления человеком и способные испарять компоненты табака и/или другие относящиеся к табаку материалы с образованием вдыхаемого аэрозоля для потребления человеком.

УРОВЕНЬ ТЕХНИКИ

На протяжении многих лет было предложено множество курительных изделий в качестве усовершенствования или альтернативы курительным продуктам, основанным на сжигании табака. Типичные альтернативы включают устройства, в которых твердое или жидкое топливо сжигают для передачи тепла табаку или в которых для обеспечения такого источника тепла используют химическую реакцию. Примеры включают курительные изделия, описанные в патенте США № 9,078,473 под авторством Worm и др., который включен в настоящий документ посредством ссылки.

Смысл усовершенствований или альтернатив курительным изделиям обычно заключался в обеспечении ощущений, связанных с курением сигарет, сигар или курительных трубок, но без доставки значительного количества продуктов неполного сгорания и пиролиза. С этой целью предложено множество курительных продуктов, генераторов аромата и медицинских ингаляторов, которые используют электрическую энергию для испарения или нагревания легкоиспаряемого материала или пытаются обеспечить ощущения курения сигарет, сигар или курительных трубок без существенного сжигания табака. См., например, различные альтернативные курительные изделия, устройства доставки аэрозоля и источники для вырабатывания тепла, изложенные в уровне техники, как описано в патенте США № 7,726,320 под авторством Robinson и др. и в публикациях заявок на патент США № 2013/0255702 под авторством Griffith Jr. и др. и № 2014/0096781 под авторством Sears и др., которые включены в настоящий документ посредством ссылки. Также см., например, различные типы курительных изделий, устройств доставки аэрозоля и источников для вырабатывания тепла с электрическим приводом, ссылка на которые приведена посредством товарного знака и источника коммерческой информации в публикации патента США № 2015/0220232 под авторством Bless и др., которая включена в настоящий документ посредством ссылки. Дополнительные типы курительных изделий, устройств доставки аэрозоля и источников для вырабатывания тепла с электрическим приводом, ссылка на которые приведена посредством товарного знака и источника коммерческой информации, перечислены в публикации патента США № 2015/0245659 под авторством DePiano и др., которая также полностью включена в настоящий документ посредством ссылки. Другие характерные сигареты или курительные изделия, которые были описаны и, в некоторых случаях, стали доступны в продаже, включают такие, которые описаны в патенте США № 6,735,217 под авторством Gerth и др.; патентах США № 6,922,901, № 6,947,874 и № 6,947,875 под авторством Brooks и др.; патенте США № 5,060,671 под авторством Counts и др.; патенте США № 5,249,586 под авторством Morgan и др.; патенте США № 5,388,594 под авторством Counts и др.; патенте США № 5,666,977 под авторством Higgins и др.; патенте США № 6,053,176 под авторством Adams и др.; патенте США № 6,164,287 под авторством White; патенте США № 6,196,218 под авторством Voges; патенте США № 6,810,883 под авторством Felter и др.; патенте США № 6,854,461 под авторством Nichols; патенте США № 7,832,410 под авторством Hon; патенте США № 7,513,253 под авторством Kobayashi; патенте США № 7,726,320 под авторством Robinson и др.; патенте США № 7,896,006 под авторством Hamano; патенте США № 6,772,756 под авторством Shayan; публикации патента США № 2009/0095311 под авторством Hon; публикациях патентов США № 2006/0196518, 2009/0126745 и 2009/0188490 под авторством Hon; в публикации патента США № 2009/0272379 под авторством Thorens и др.; в публикациях патентов США № 2009/0260641 и 2009/0260642 под авторством Monsees и др.; в публикациях патентов США № 2008/0149118 и 2010/0024834 под авторством Oglesby и др.; в публикации патента США № 2010/0307518 под авторством Wang; в WO 2010/091593 под авторством Hon, которые полностью включены в настоящий документ посредством ссылки.

Были предложены различные методы и способы сборки курительных изделий, которые обладают множеством последовательно расположенных сегментированных компонентов. См., например, различные типы методик и методологий сборки, изложенные в патенте США № 5,469,871 под авторством Banerjee и др., в патенте США № 7,647,932 под авторством Crooks и др. и в публикациях патентов США № 2010/0186757 под авторством Crooks и др.; № 2012/0042885 под авторством Stone и др. и № 2012/00673620 под авторством Conner и др., которые полностью включены в настоящий документ посредством ссылки.

Некоторые типы сигарет, в которых используются углеродистые топливные элементы, имеются в продаже под товарными знаками «Premier», «Eclipse» и «Revo», производимые компанией R. J. Reynolds Tobacco Company. См., например, те типы сигарет, описанные в монографии Chemical and Biological Studies on New Cigarette Prototypes that Heat Instead of Burn Tobacco (Химические и биологические исследования новых прототипов сигарет, которые нагревают табак вместо сжигания) табачной компании R. J. Reynolds (1988) и Inhalation Toxicology (Токсикология при вдыхании), 12:5, p. 1-58 (2000). Дополнительно, аналогичный тип сигарет был доступен в продаже в Японии компанией Japan Tobacco Inc. под товарным знаком «Steam Hot One».

В некоторых случаях некоторые курительные изделия, в частности те, которые используют традиционный бумажный оберточный материал, также подвержены обгоранию бумажного оберточного материала, покрывающего воспламеняемый источник топлива, из-за высокой температуры, достигаемой источником топлива вблизи бумажного оберточного материала. Это может снизить удовольствие от сеанса курения для некоторых потребителей и может замаскировать или нежелательно изменить вкусовые качества, доставляемые потребителю компонентами доставки аэрозоля курительных изделий. В еще одних других случаях традиционные типы курительных изделий могут вырабатывать относительно значительные уровни газов, таких как монооксид углерода и/или диоксид углерода, во время использования (например, в качестве продуктов сгорания углерода). В еще одних других случаях традиционные типы курительных изделий могут иметь плохие характеристики в отношении аэрозолизации компонента(ов), образующего(их) аэрозоль.

Таким образом, предпочтительным является предоставление курительных изделий, которые решают одну или более технических проблем, иногда связанных с традиционными типами курительных изделий. В частности, предпочтительным является предоставление курительного изделия, которое является простым в использовании и в котором обеспечены многоразовые компоненты.

РАСКРЫТИЕ СУЩНОСТИ ИЗОБРЕТЕНИЯ

В различных вариантах реализации в настоящем изобретении предложен держатель курительного изделия, содержащий приемный конец и мундштучный конец, противоположный приемному концу. Настоящее раскрытие включает в себя, без ограничения, следующие примеры реализаций.

Приведенный для примера вариант реализации 1: Держатель для использования со съемным и сменным картриджем, содержащий приемный конец и мундштучный конец, противоположный приемному концу, причем держатель образует гнездо, выполненное с возможностью приема ближней части картриджа, и имеет конфигурацию зажигания, в которой держатель выполнен с возможностью крепления ближней части картриджа внутри гнезда с источником тепла картриджа, противоположным ближней части, расположенной за принимающим концом держателя, причем держатель также имеет принятую конфигурацию, в которой держатель выполнен с возможностью крепления ближней части картриджа в гнезде с источником тепла, расположенным ближе к приемному концу держателя, причем приемный конец содержит по существу сплошную периферийную стенку.

Приведенный для примера вариант реализации 2: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, дополнительно содержащий основную корпусную часть, проходящую от мундштучного конца, причем основная корпусная часть включает в себя мундштук на мундштучном конце, при этом мундштук образует часть канала, проходящего через основную корпусную часть.

Приведенный для примера вариант реализации 3: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, дополнительно содержащий фильтр, расположенный внутри канала.

Приведенный для примера вариант реализации 4: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором приемный конец содержит наружный цилиндр, имеющий дальнюю часть, причем наружный цилиндр выполнен с возможностью размещения со скольжением над основной корпусной частью и имеет положение зажигания, соответствующее конфигурации зажигания держателя, и выдвинутое положение, соответствующее принятой конфигурации держателя.

Приведенный для примера вариант реализации 5: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором наружный цилиндр имеет отведенное положение ближе к положению зажигания, в котором гнездо находится в расширенной конфигурации, причем в расширенной конфигурации гнездо выполнено с возможностью иметь диаметр, больше ближней части картриджа.

Приведенный для примера вариант реализации 6: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором основная корпусная часть включает в себя внутренний цилиндр, причем внутренний цилиндр образует гнездо и включает в себя наружную стенку, а наружный цилиндр выполнен с возможностью размещения со скольжением вокруг наружной стенки.

Приведенный для примера вариант реализации 7: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором наружный цилиндр включает в себя внутреннюю стенку, выполненную с возможностью взаимодействия с наружной стенкой внутреннего цилиндра по мере скольжения наружного цилиндра к принятому положению для сжатия гнезда до сжатой конфигурации, в которой гнездо выполнено с возможностью крепления в нем ближней части картриджа.

Приведенный для примера вариант реализации 8: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором основная корпусная часть включает в себя полость разделителя, расположенную внутри внутреннего цилиндра, причем полость разделителя отделяет канал от гнезда и образует проход, который соединяет канал с гнездом.

Приведенный для примера вариант реализации 9: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором в отведенном положении наружная поверхность наружного цилиндра расположена заподлицо с наружной стенкой основной корпусной части.

Приведенный для примера вариант реализации 10: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором приемный конец содержит колпачок, выполненный с возможностью разъемного соединения с основной корпусной частью, причем колпачок и основная корпусная часть выполнены с возможностью заключать в себя картридж, размещенный в гнезде.

Приведенный для примера вариант реализации 11: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором основная корпусная часть содержит соединитель, причем соединитель образует дальнюю часть гнезда и дальний конец основной корпусной части, причем гнездо выполнено с возможностью разъемного соединения с колпачком.

Приведенный для примера вариант реализации 12: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором колпачок образует приемник и включает в себя дальнюю стенку, расположенную противоположно приемнику, причем приемник выполнен с возможностью размещения в нем соединителя для разъемного соединения колпачка с основной корпусной частью.

Приведенный для примера вариант реализации 13: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором соединитель содержит выступ, проходящий от его наружной поверхности, причем выступ образует зазор с наружной стенкой основной корпусной части, а колпачок содержит фиксатор, проходящий внутрь в приемнике, причем фиксатор выполнен с возможностью размещения внутри зазора для крепления колпачка к основной корпусной части.

Приведенный для примера вариант реализации 14: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором колпачок выполнен с возможностью приема соединителя в первом радиальном положении и с возможностью поворота во второе радиальное положение с соединителем, расположенным внутри приемника, для размещения фиксатора внутри зазора.

Приведенный для примера вариант реализации 15: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором колпачок содержит стенку колпачка, образующую наружную поверхность колпачка, причем стенка колпачка расположена заподлицо с наружной стенкой основной корпусной части, когда колпачок прикреплен к основной корпусной части.

Приведенный для примера вариант реализации 16: Держатель по любому предшествующему примеру варианта реализации или любой комбинации любых предшествующих примеров вариантов реализации, в котором дальняя стенка содержит проходящее сквозь нее вентиляционное отверстие.

Приведенный для примера вариант реализации 17: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором основная корпусная часть содержит наружную стенку и втулку, причем основная корпусная часть образует камеру и паз, причем камера расположена между и сообщается с каналом и гнездом, а паз проходит через наружную стенку и сообщается с камерой, причем втулка расположена с возможностью скольжения внутри камеры и включает в себя ползун, проходящий через паз, при этом ползун соединен с втулкой для перемещения втулки внутри камеры по мере перемещения ползуна внутри паза.

Приведенный для примера вариант реализации 18: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором втулка включает в себя стрежень, проходящий в направлении приемного конца, причем втулка имеет положение загрузки, в котором стрежень расположен ближе к гнезду, и извлеченное положение, в котором часть стрежня проходит в гнездо.

Приведенный для примера вариант реализации 19: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором стрежень включает в себя опорный элемент («cleat») на своем дальнем конце, причем опорный элемент выполнен с возможностью непосредственного взаимодействия с картриджем.

Приведенный для примера вариант реализации 20: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором втулка выполнена с возможностью извлечения картриджа из гнезда.

Приведенный для примера вариант реализации 21: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором втулка образует сквозной проход для пара, причем проход для пара соединяет гнездо и канал через втулку.

Приведенный для примера вариант реализации 22: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, дополнительно содержащий мундштук, образующий часть канала, основную корпусную часть, образующую камеру, и втулку, расположенную с возможностью скольжения внутри камеры, причем втулка включает в себя пальцы, проходящие к приемному концу, при этом пальцы образуют гнездо между ними и имеют расширенную конфигурацию, в которой гнездо выполнено с возможностью вмещения ближней части картриджа, и сжатую конфигурацию, в которой пальцы выполнены с возможностью взаимодействия с ближней частью картриджа для крепления картриджа к держателю.

Приведенный для примера вариант реализации 23: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором втулка имеет положение загрузки, в котором пальцы находятся в расширенной конфигурации, и положение зажигания ближе к положению загрузки, в котором пальцы находятся в сжатой конфигурации.

Приведенный для примера вариант реализации 24: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором в положении загрузки втулки пальцы проходят дальше от камеры, а в положении зажигания втулки пальцы расположены по меньшей мере частично внутри камеры, при этом стенка, образующая камеру, выполнена с возможностью толкать пальцы внутрь из расширенной конфигурации.

Приведенный для примера вариант реализации 25: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором пальцы выполнены с возможностью вытягивания картриджа в направлении к ближней части по мере скольжения втулки из положения загрузки в положение зажигания.

Приведенный для примера вариант реализации 26: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором в положении зажигания втулки пальцы выполнены с возможностью крепления картриджа к держателю с источником тепла картриджа, проходящим за пределы приемного конца держателя.

Приведенный для примера вариант реализации 27: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором основная корпусная часть образует паз, проходящий через наружную стенку и сообщающийся с камерой, причем паз имеет первую сторону, вторую сторону и поперечную сторону, при этом первая и вторая стороны проходят в направлении, параллельном друг другу, и продольной оси держателя, первая и вторая стороны смещены в радиальном направлении относительно друг друга относительно наружной стенке основной корпусной части, вторая сторона смещена в продольном направлении ближе к первой стороне, и поперечная сторона проходит в направлении вокруг наружной стенки, перпендикулярном первой и второй сторонам для соединения первой и второй сторон.

Приведенный для примера вариант реализации 28: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, дополнительно содержащий ползун, проходящий через паз и соединенный с втулкой, причем втулка выполнена с возможностью скольжения и поворота внутри камеры совместно с ползуном.

Приведенный для примера вариант реализации 29: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором в конфигурации загрузки держателя ползун находится на дальнем конце первой стороны, а втулка находится в дальнем положении загрузки с пальцами в расширенной конфигурации; причем в конфигурации зажигания держателя ползун выровнен в продольном направлении с ближним концом первой стороны или дальним концом второй стороны, а втулка находится в положении зажигания ближе к положению загрузки с пальцами в сжатой конфигурации; причем в принятой конфигурации держателя ползун находится на ближнем конце второй стороны, а втулка находится в принятом положении ближе к положению зажигания с пальцами в сжатой конфигурации.

Приведенный для примера вариант реализации 30: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором втулка выполнена с возможностью поворота вокруг продольной оси держателя между ее положением загрузки и принятым положением.

Приведенный для примера вариант реализации 31: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором в конфигурации зажигания ползун расположен внутри поперечной стороны.

Приведенный для примера вариант реализации 32: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором мундштук разъемно соединен с основной корпусной частью.

Приведенный для примера вариант реализации 33: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором держатель имеет конфигурацию гашения, в которой мундштук прикреплен к дальней части основной корпусной части; причем в конфигурации гашения мундштук выполнен с возможностью размещения над источником тепла картриджа, закрепленного внутри гнезда.

Приведенный для примера вариант реализации 34: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором основная корпусная часть включает в себя внутренний цилиндр, образующий ее дальнюю часть.

Приведенный для примера вариант реализации 35: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, дополнительно содержащий наружный цилиндр, расположенный с возможностью поворота над внутренним цилиндром.

Приведенный для примера вариант реализации 36: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором основная корпусная часть образует паз, проходящий через внутренний цилиндр, сообщающийся с камерой, причем паз проходит в направлении, параллельном продольной оси держателя, причем наружный цилиндр образует продольное углубление, проходящее через него, и в направлении, параллельном продольной оси держателя, и наружный цилиндр также образует поперечное углубление, проходящее через него от ближнего конца продольного углубления в направлении вокруг наружного цилиндра, перпендикулярном продольному углублению.

Приведенный для примера вариант реализации 37: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, дополнительно содержащий ползун, прикрепленный к втулке, причем ползун проходит через паз и продольное или поперечное углубление.

Приведенный для примера вариант реализации 38: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором в конфигурации зажигания держателя продольное углубление и паз радиально выровнены внутри друг друга, а в принятой конфигурации держателя продольное углубление и паз радиально смещены друг от друга.

Приведенный для примера вариант реализации 39: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором в конфигурации загрузки держателя ползун расположен на дальнем конце паза и дальнем конце продольного углубления с втулкой в дальнем положении таким образом, что пальцы находятся в расширенной конфигурации; причем в конфигурации зажигания держателя ползун расположен на ближнем конце паза и ближнем конце продольного углубления с втулкой в ближнем положении таким образом, что пальцы находятся в сжатой конфигурации; причем в принятой конфигурации держателя ползун расположен на ближнем конце паза и внутри поперечного углубления, расположенного на расстоянии в радиальном направлении от продольного углубления с втулкой в ближнем положении таким образом, что пальцы находятся в сжатой конфигурации.

Приведенный для примера вариант реализации 40: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором внутренний цилиндр включает в себя внутреннюю крышку на своем дальнем конце, а наружный цилиндр включает в себя наружную крышку на своем дальнем конце, причем внутренняя крышка окружает часть канала, выполненного с возможностью приема картриджа, и наружная крышка окружает часть канала, причем одна или более из внутренней крышки или наружной крышки содержит приемный конец.

Приведенный для примера вариант реализации 41: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором в конфигурации зажигания держателя внутренняя крышка расположена внутри наружной крышки таким образом, что радиальная часть канала окружена внутренней и наружной крышками, а радиальная часть канала, противоположная внутренней и наружной крышкам, открыта; причем в принятой конфигурации держателя внутренняя и наружная крышки противоположны друг другу, чтобы радиально окружать канал.

Приведенный для примера вариант реализации 42: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором в конфигурации зажигания и принятой конфигурации наружная стенка наружного цилиндра расположена заподлицо с наружной стенкой основной корпусной части.

Приведенный для примера вариант реализации 43: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором основная корпусная часть включает в себя внутренний цилиндр и неподвижную крышку, причем внутренний цилиндр образует дальнюю часть канала, расположенную дальше от камеры, а неподвижная крышка проходит дальше от внутреннего цилиндра и окружает радиальную часть канала, причем канал выполнен с возможностью размещения в нем картриджа.

Приведенный для примера вариант реализации 44: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором неподвижная крышка радиально окружает канал под углом от 45 градусов до 315 градусов.

Приведенный для примера вариант реализации 45: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, дополнительно содержащий подвижную крышку, противоположную неподвижной крышке, причем подвижная крышка окружает радиальную часть канала, причем подвижная крышка имеет выдвинутое положение, в котором подвижная крышка и неподвижная крышка радиально окружают канал между ними, причем одна или более из неподвижной крышки или подвижной крышки содержит приемный конец.

Приведенный для примера вариант реализации 46: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором подвижная крышка имеет отведенное положение ближе к выдвинутому положению, в котором часть канала, расположенная противоположно неподвижной крышке и за пределами дальнего конца подвижной крышки, открыта.

Приведенный для примера вариант реализации 47: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, дополнительно содержащий скользящий механизм, выполненный с возможностью перемещения подвижной крышки между отведенным положением и выдвинутым положением.

Приведенный для примера вариант реализации 48: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором в конфигурации загрузки держателя втулка находится в положении загрузки с пальцами в расширенной конфигурации, а подвижная крышка находится в отведенном положении; причем в конфигурации зажигания держателя втулка находится в положении зажигания ближе к положению загрузки с пальцами в сжатой конфигурации и подвижной крышкой в отведенном положении; причем в принятой конфигурации держателя втулка находится в принятом положении ближе к положению зажигания с пальцами в сжатой конфигурации и подвижной крышкой в выдвинутом положении.

Приведенный для примера вариант реализации 49: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором втулка взаимодействует с механизмом скольжения между положением зажигания и принятым положением для перехода подвижной крышки между отведенным положением и выдвинутым положением.

Приведенный для примера вариант реализации 50: Держатель по любому предшествующему приведенному для примера варианту реализации или любой комбинации любых предшествующих приведенных для примера вариантов реализации, в котором скользящий механизм выполнен с возможностью смещения подвижной крышки в отведенное положение, когда подвижная крышка находится между отведенным положением и выдвинутым положением, и с возможностью удержания подвижной крышки в выдвинутом положении.

Эти и другие признаки, аспекты и преимущества раскрытия станут очевидными после прочтения нижеследующего подробного описания вместе с сопроводительными чертежами, которые кратко описаны ниже. Настоящее изобретение включает в себя любую комбинацию из двух, трех, четырех или более вышеуказанных вариантов реализаций, а также комбинации из двух, трех, четырех или более признаков или элементов, сформулированных в настоящем описании, независимо от того, скомбинированы ли такие признаки или элементы в явной форме в описании конкретного варианта реализации в настоящем документе. Настоящее раскрытие предназначено для целостного прочтения, так что любые отдельные признаки или элементы раскрытого изобретения в любых его различных аспектах и вариантах реализации должны рассматриваться как комбинируемые, если контекст явно не предписывает иное.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

Таким образом, после описания данного изобретения в вышеизложенных общих терминах, ниже приведены ссылки на сопроводительные чертежи, которые необязательно выполнены в масштабе, и на которых:

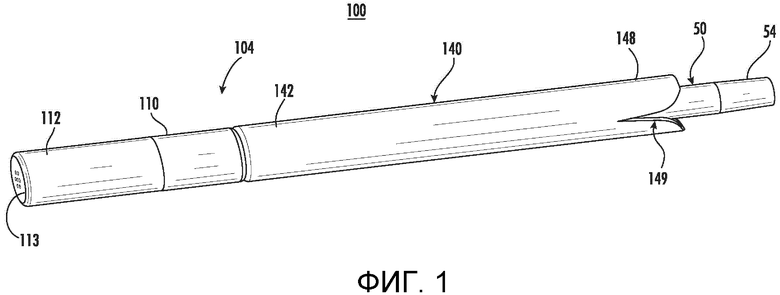

На ФИГ. 1 показан вид в перспективе курительного изделия, которое включает в себя держатель и отсоединяемый картридж, согласно варианту реализации настоящего раскрытия с держателем в конфигурации загрузки;

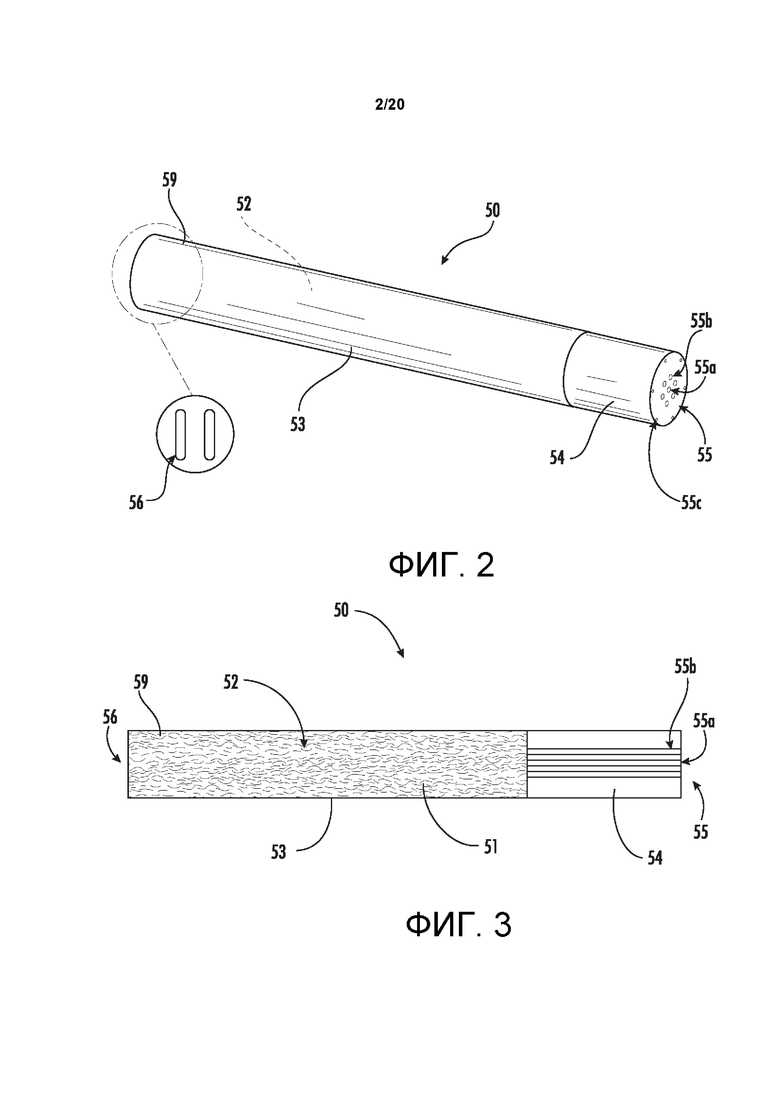

на ФИГ. 2 показан вид в перспективе картриджа по ФИГ. 1 согласно варианту реализации настоящего раскрытия;

на ФИГ. 3 показан вид в продольном разрезе картриджа по ФИГ. 2;

на ФИГ. 4 показан вид в продольном разрезе курительного изделия по ФИГ. 1;

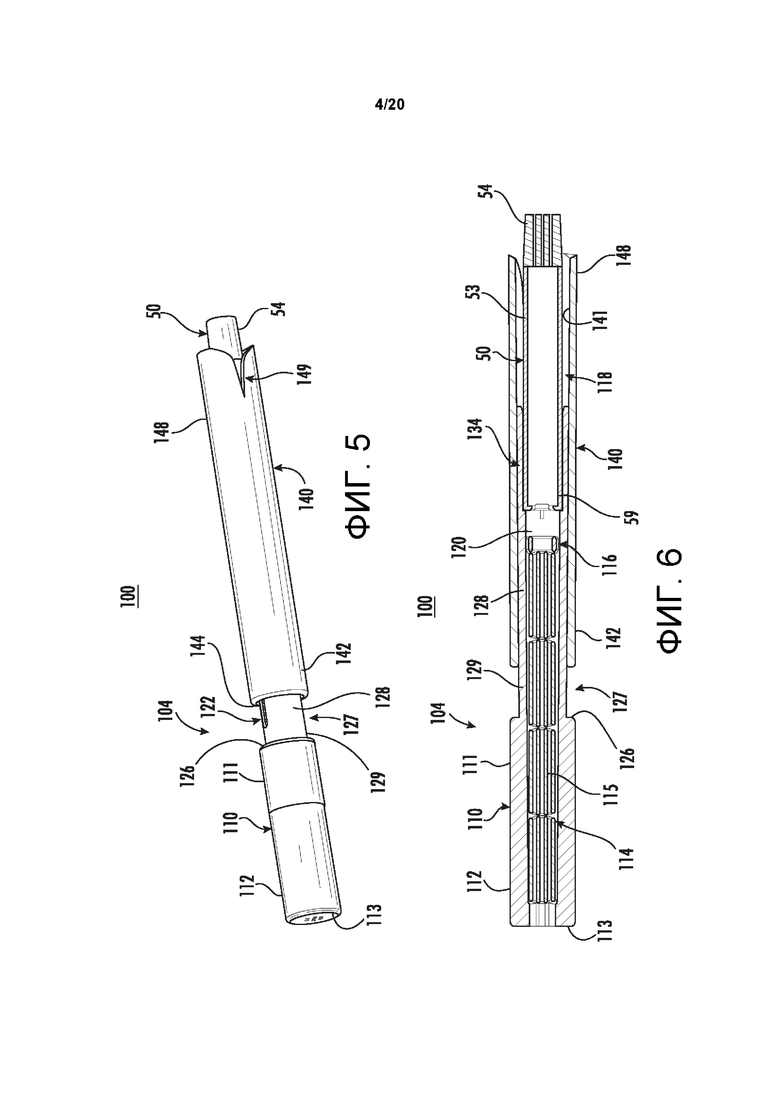

на ФИГ. 5 показан вид в перспективе курительного изделия по ФИГ. 1 в конфигурации зажигания;

на ФИГ. 6 показан вид в продольном разрезе курительного изделия по ФИГ. 5;

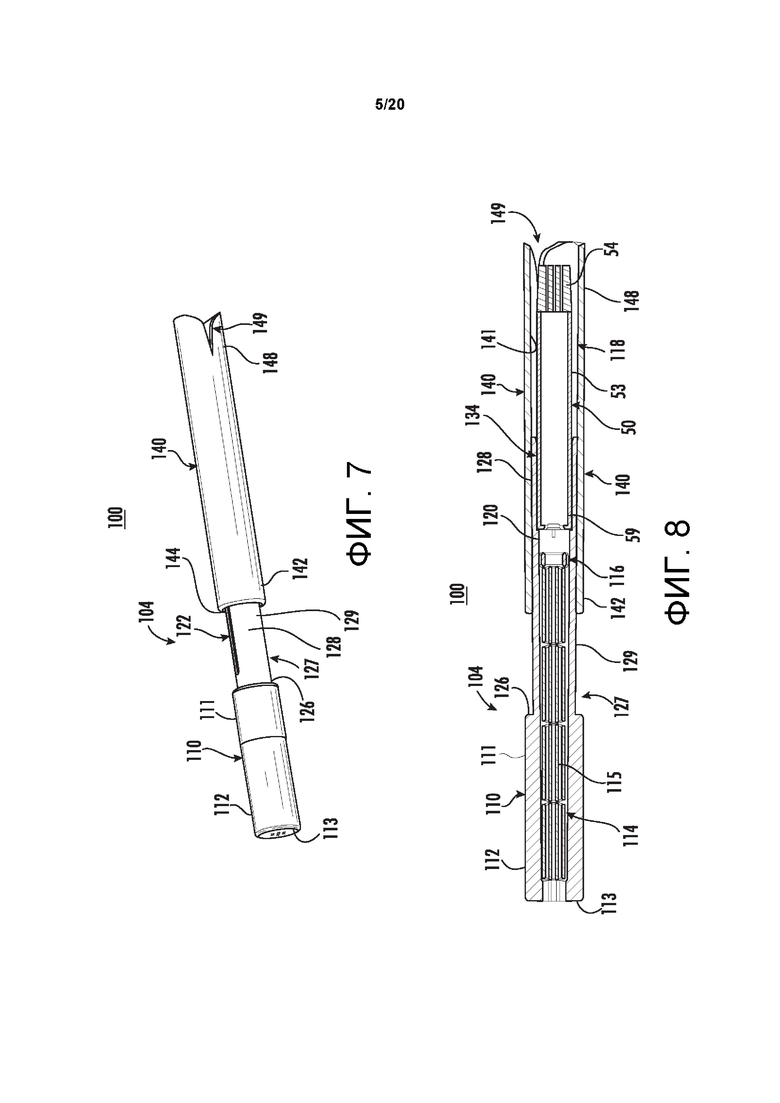

на ФИГ. 7 показан вид в перспективе курительного изделия по ФИГ. 1 в принятой конфигурации;

на ФИГ. 8 показан вид в продольном разрезе курительного изделия по ФИГ. 7;

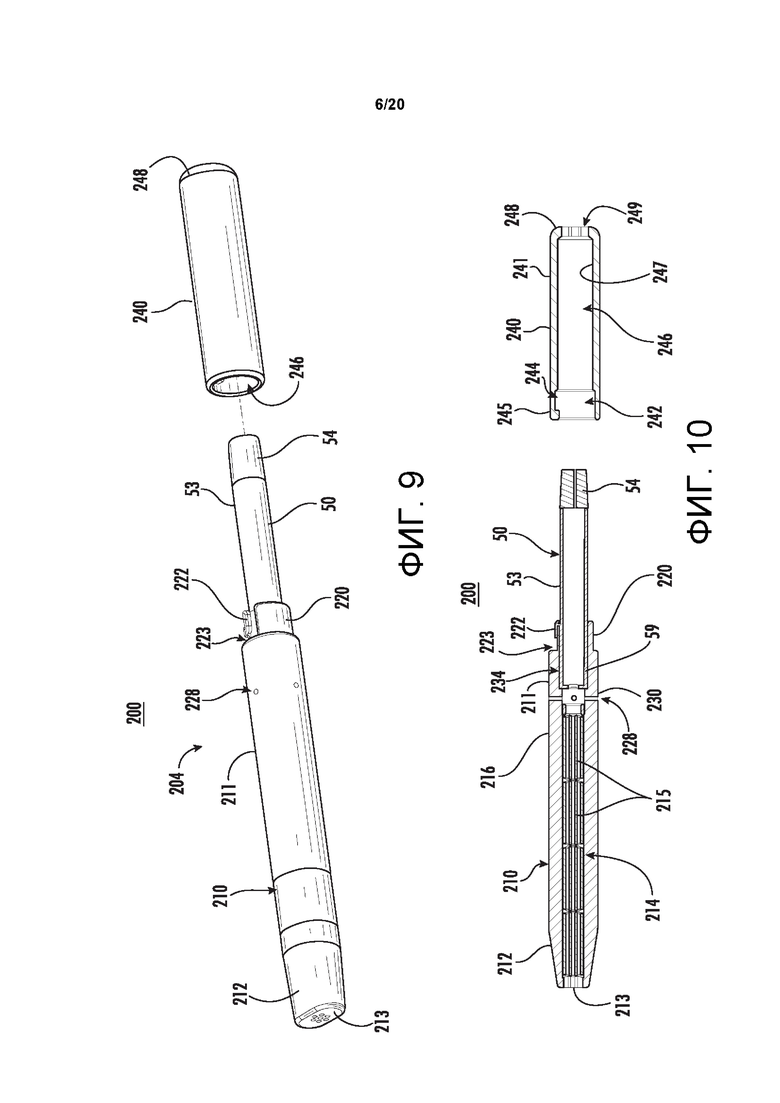

на ФИГ. 9 показан вид в перспективе другого курительного изделия, которое включает в себя держатель и отсоединяемый картридж по ФИГ. 2, согласно варианту реализации настоящего раскрытия с держателем в конфигурации загрузки;

на ФИГ. 10 показан вид в продольном разрезе курительного изделия по ФИГ. 9;

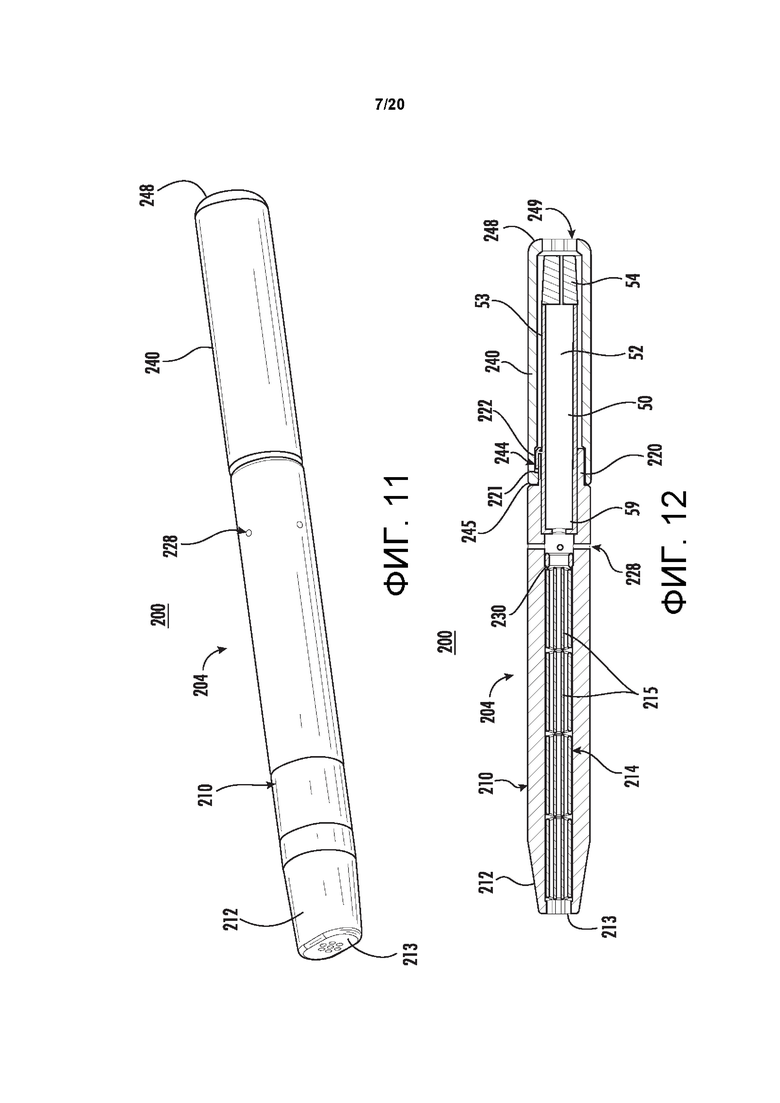

на ФИГ. 11 показан вид в перспективе курительного изделия по ФИГ. 9 в принятой конфигурации;

на ФИГ. 12 показан вид в продольном разрезе курительного изделия по ФИГ. 11;

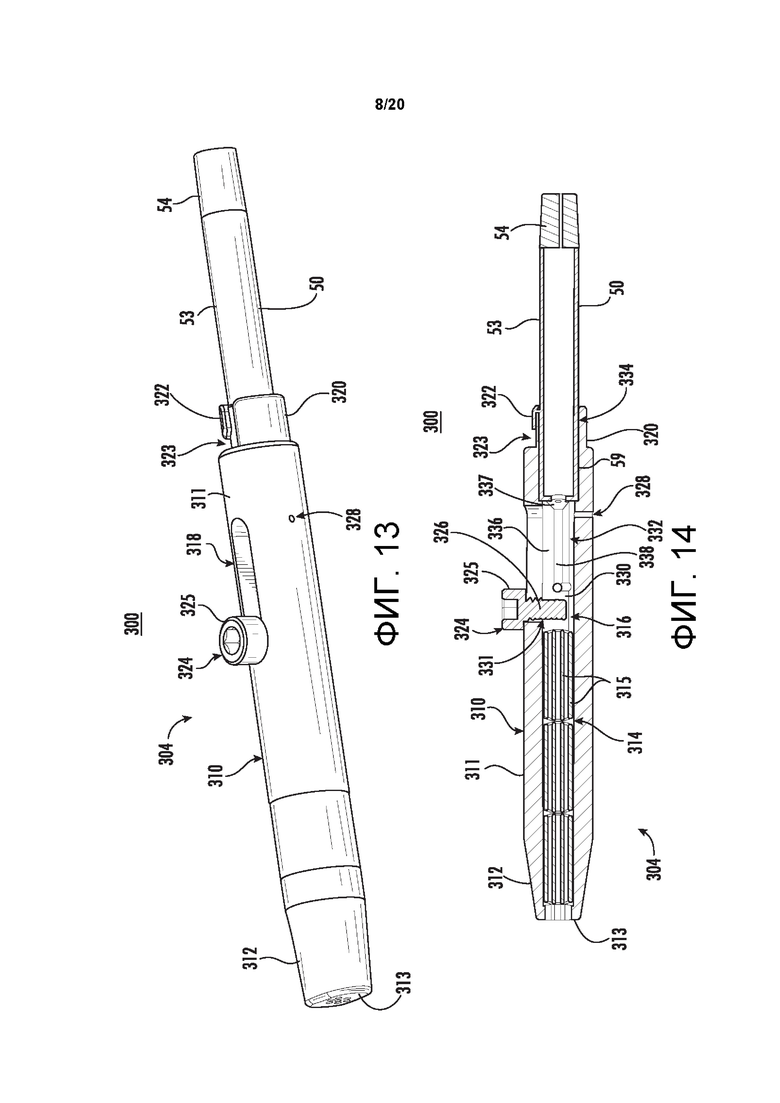

на ФИГ. 13 показан вид в перспективе другого курительного изделия, которое включает в себя держатель и отсоединяемый картридж по ФИГ. 2, согласно варианту реализации настоящего раскрытия с держателем в конфигурации загрузки;

на ФИГ. 14 показан вид в продольном разрезе курительного изделия по ФИГ. 13;

на ФИГ. 15 показан вид в перспективе курительного изделия по ФИГ. 13 в принятой конфигурации;

на ФИГ. 16 показан вид в продольном разрезе курительного изделия по ФИГ. 15;

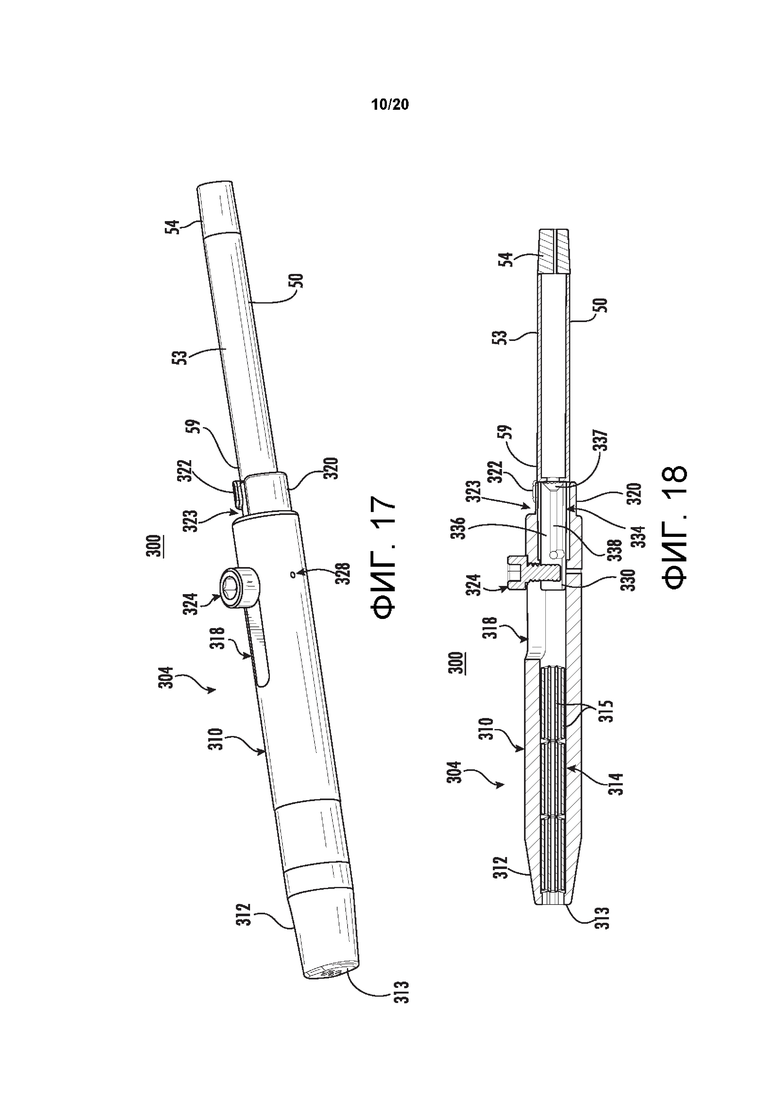

на ФИГ. 17 показан вид в перспективе курительного изделия по ФИГ. 13 в извлеченной конфигурации;

на ФИГ. 18 показан вид в продольном разрезе курительного изделия по ФИГ. 17;

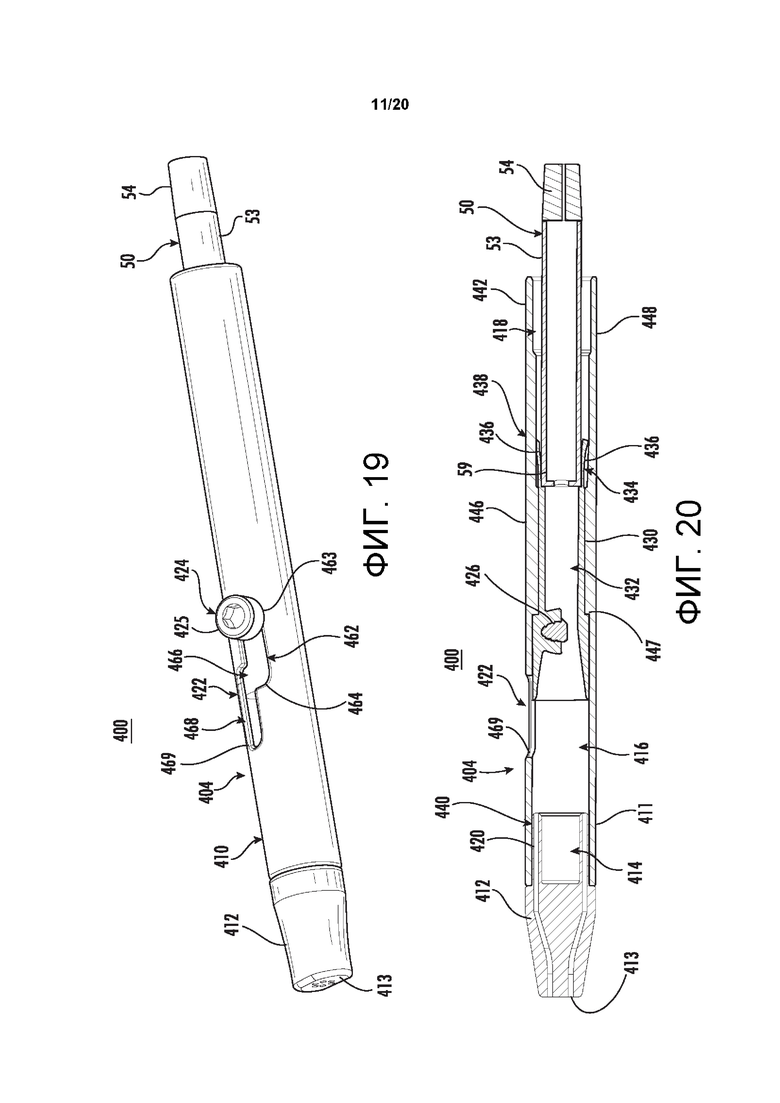

на ФИГ. 19 показан вид в перспективе другого курительного изделия, которое включает в себя держатель и отсоединяемый картридж по ФИГ. 2, согласно варианту реализации настоящего раскрытия с держателем в конфигурации загрузки;

на ФИГ. 20 показан вид в продольном разрезе курительного изделия по ФИГ. 19;

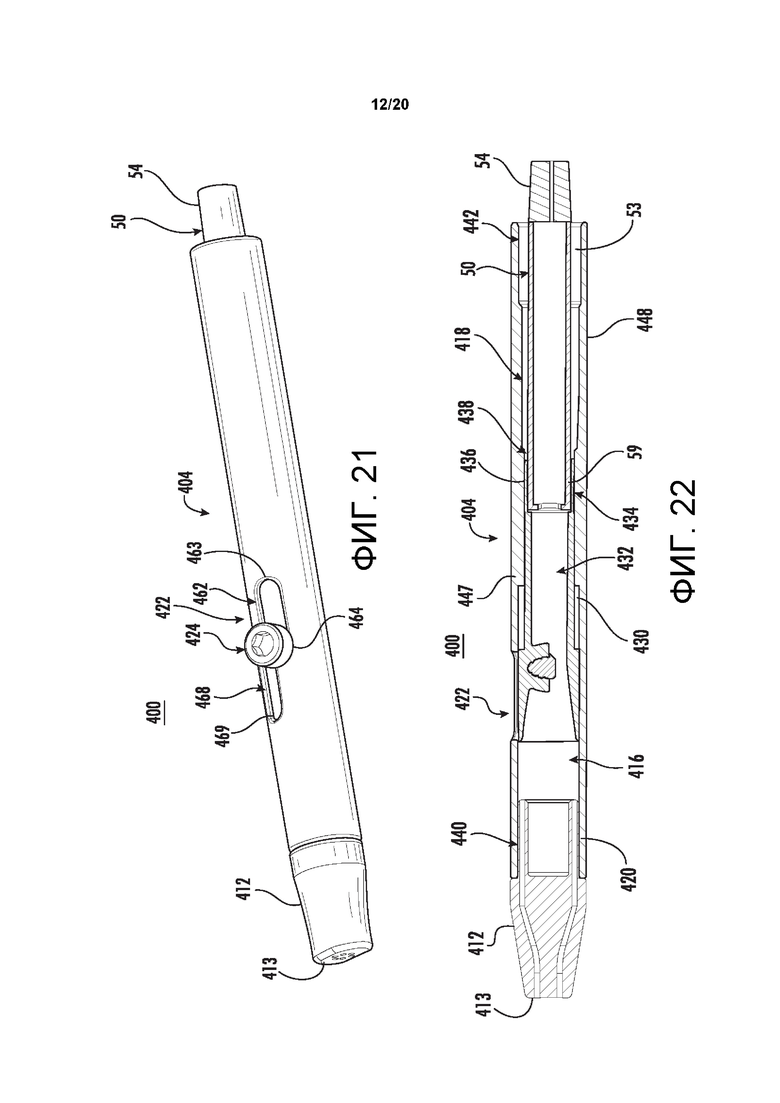

на ФИГ. 21 показан вид в перспективе курительного изделия по ФИГ. 19 в конфигурации зажигания;

на ФИГ. 22 показан вид в продольном разрезе курительного изделия по ФИГ. 21;

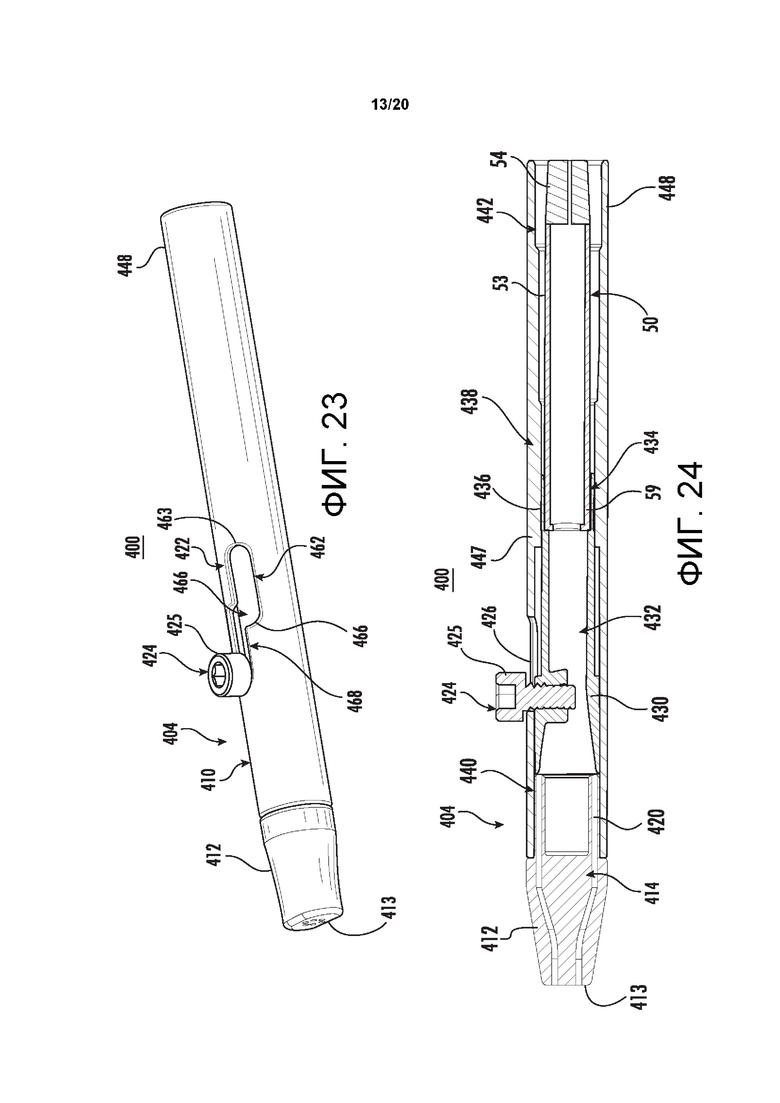

на ФИГ. 23 показан вид в перспективе курительного изделия по ФИГ. 19 в принятой конфигурации;

на ФИГ. 24 показан вид в продольном разрезе курительного изделия по ФИГ. 23;

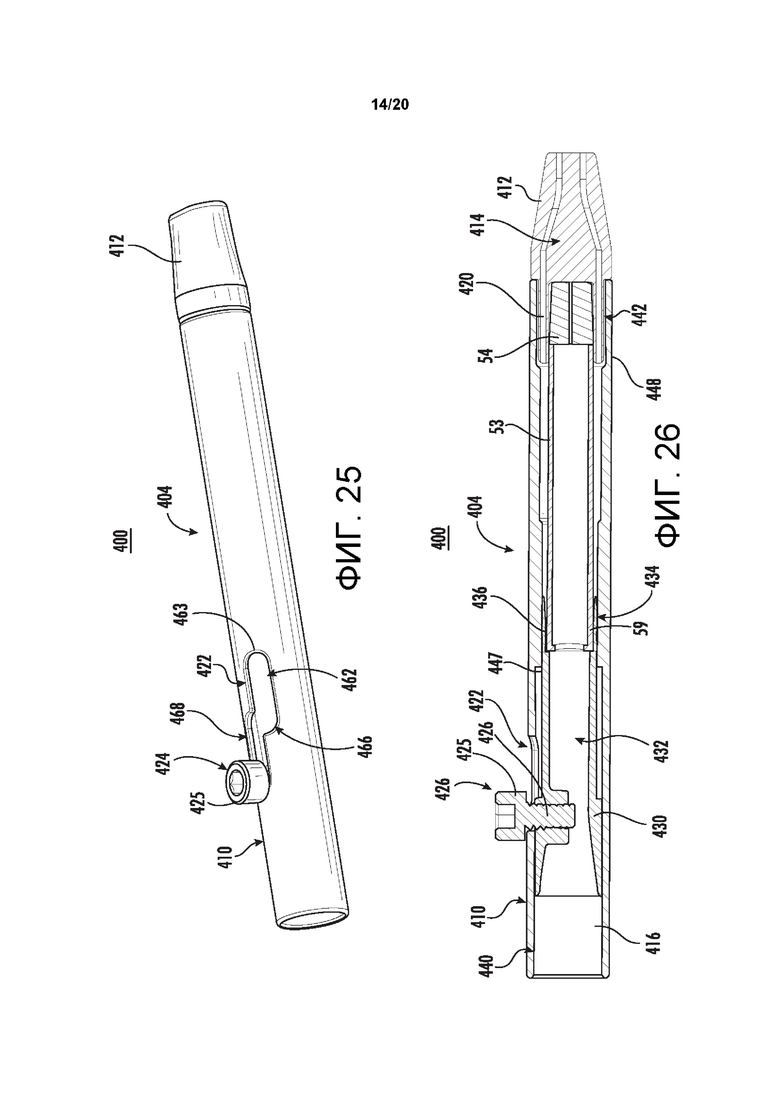

на ФИГ. 25 показан вид в перспективе курительного изделия по ФИГ. 19 в конфигурации гашения;

на ФИГ. 26 показан вид в продольном разрезе курительного изделия по ФИГ. 25;

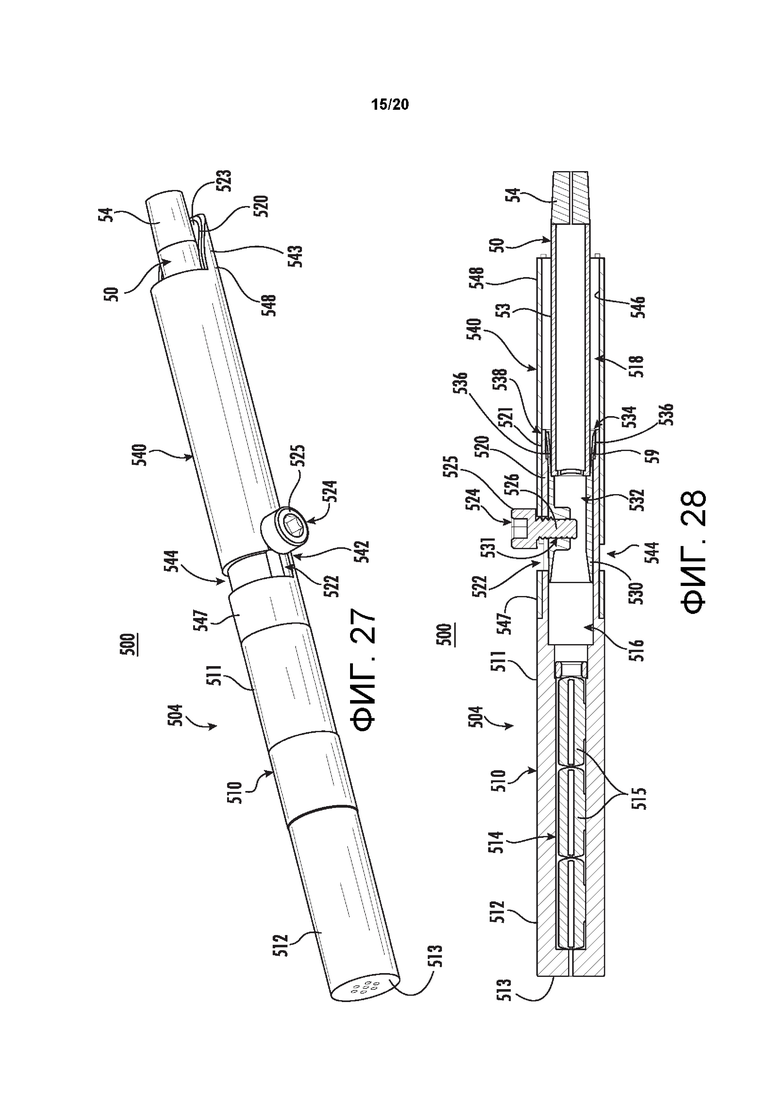

на ФИГ. 27 показан вид в перспективе другого курительного изделия, которое включает в себя держатель и отсоединяемый картридж по ФИГ. 2, согласно варианту реализации настоящего раскрытия с держателем в конфигурации загрузки;

на ФИГ. 28 показан вид в продольном разрезе курительного изделия по ФИГ. 27;

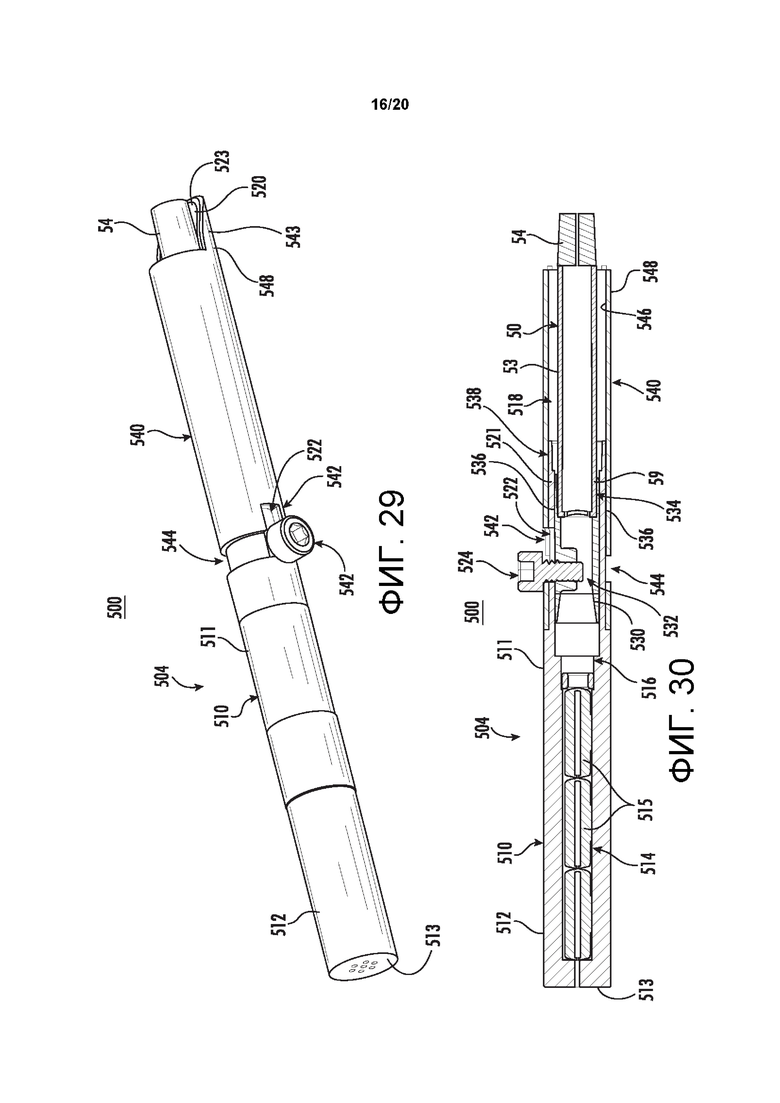

на ФИГ. 29 показан вид в перспективе курительного изделия по ФИГ. 27 в конфигурации зажигания;

на ФИГ. 30 показан вид в продольном разрезе курительного изделия по ФИГ. 29;

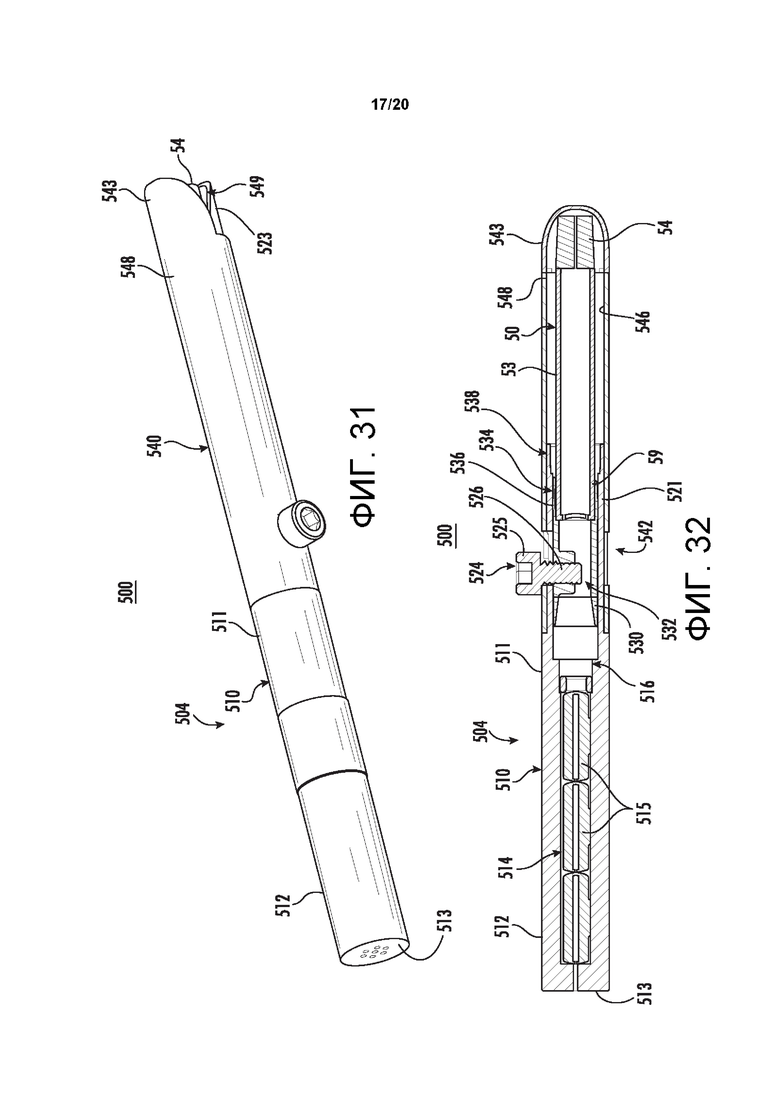

на ФИГ. 31 показан вид в перспективе курительного изделия по ФИГ. 27 в принятой конфигурации;

на ФИГ. 32 показан вид в продольном разрезе курительного изделия по ФИГ. 32;

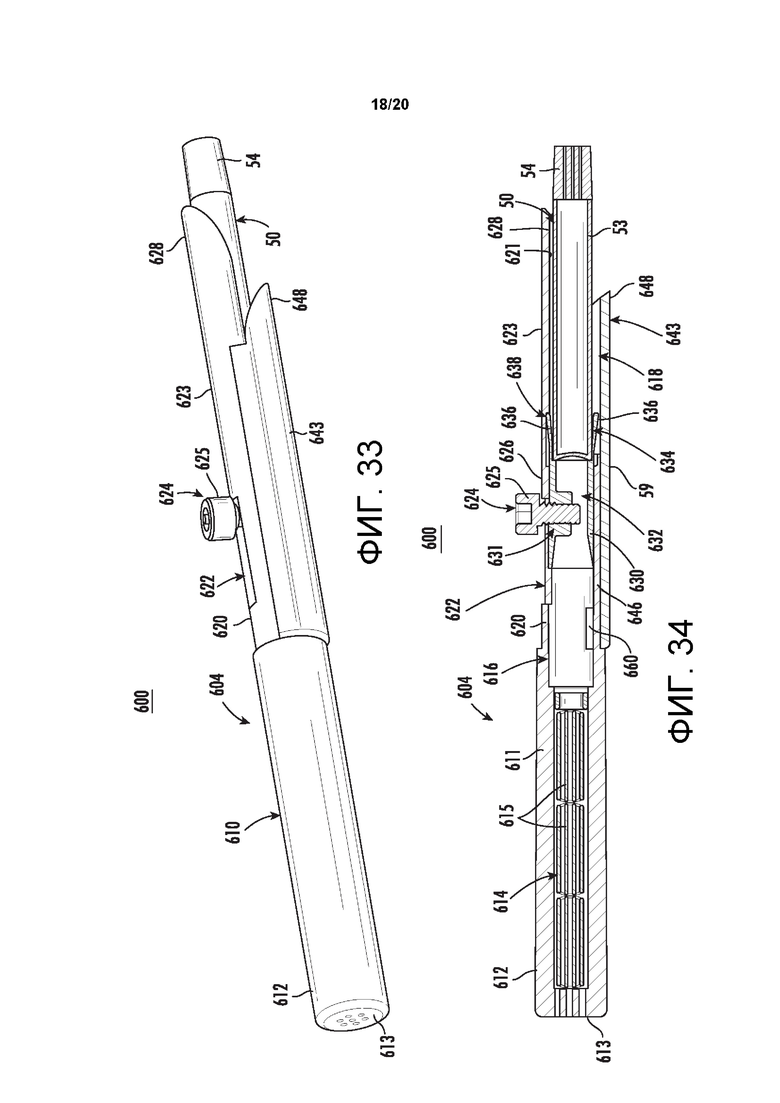

на ФИГ. 33 показан вид в перспективе другого курительного изделия, которое включает в себя держатель и отсоединяемый картридж по ФИГ. 2, согласно варианту реализации настоящего раскрытия с держателем в конфигурации загрузки;

на ФИГ. 34 показан вид в продольном разрезе курительного изделия по ФИГ. 33;

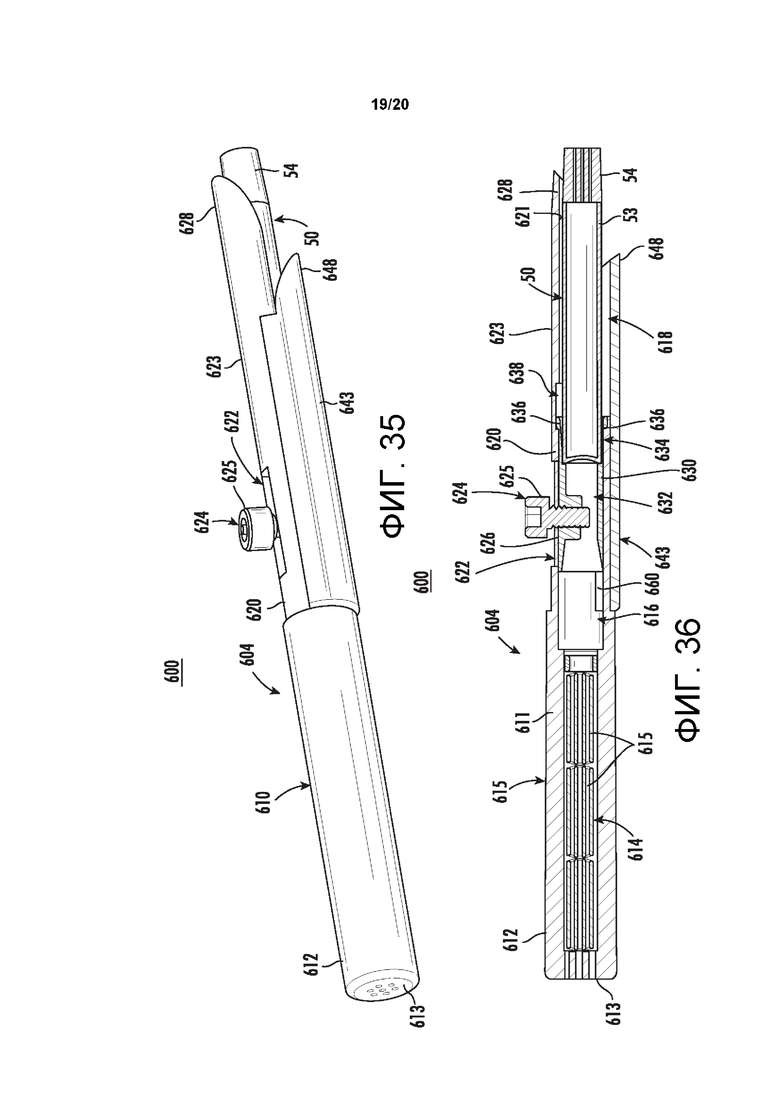

на ФИГ. 35 показан вид в перспективе курительного изделия по ФИГ. 33 в конфигурации зажигания;

на ФИГ. 36 показан вид в продольном разрезе курительного изделия по ФИГ. 35;

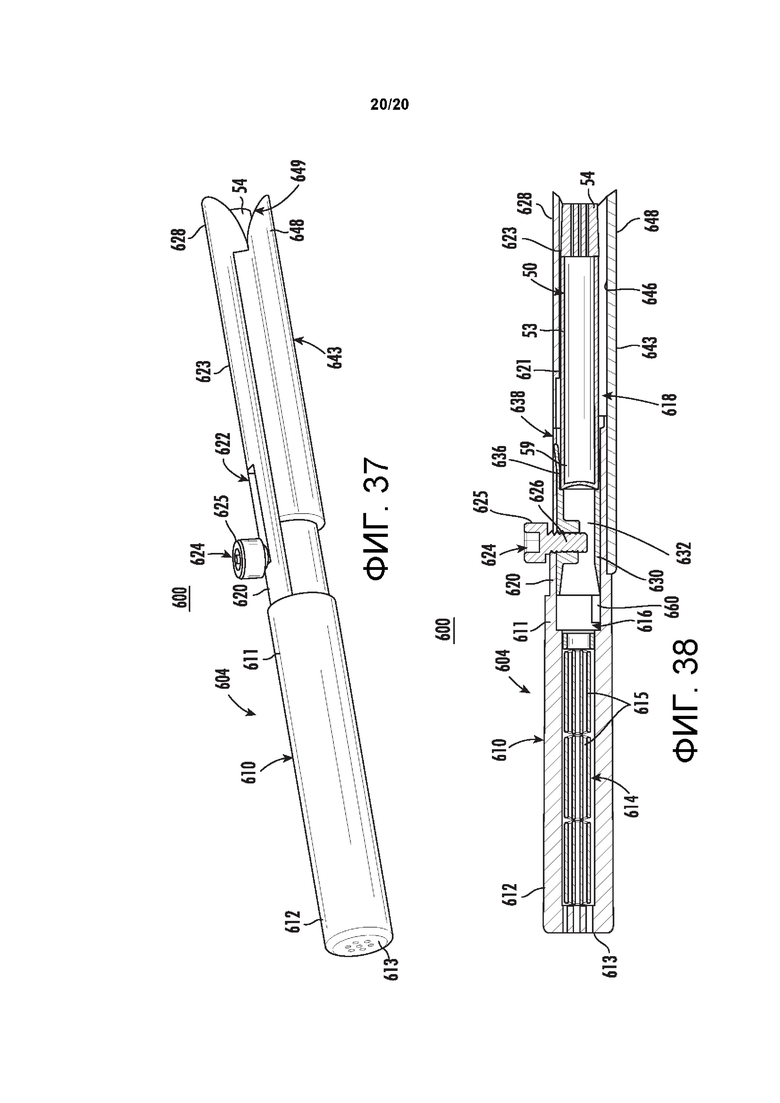

на ФИГ. 37 показан вид в перспективе курительного изделия по ФИГ. 33 в принятой конфигурации;

на ФИГ. 38 показан вид в продольном разрезе курительного изделия по ФИГ. 37.

ОСУЩЕСТВЛЕНИЕ ИЗОБРЕТЕНИЯ

Настоящее раскрытие будет далее описано более полно со ссылками на примеры его реализаций. Эти приведенные для примера варианты реализаций описаны таким образом, что данное раскрытие основательно, полно и всецело передает объем изобретения для специалиста в данной области техники. Разумеется, настоящее изобретение реализовано во множестве различных форм и не должно рассматриваться как ограниченное вариантами осуществления, описанными в настоящем документе; скорее, эти варианты осуществления представлены таким образом, что настоящее изобретение удовлетворяет соответствующим юридическим требованиям. В данном раскрытии и в прилагаемой формуле изобретения грамматические конструкции, указывающие на единственное число, также подразумевают и множественное число, если контекст изобретения явно не предписывает иное. В данном раскрытии и в прилагаемой формуле изобретения термин «ближний» относится к части устройства или его компонента, которая находится ближе к пользователю, а термин «дальний» относится к части устройства или его компонента, которая находится дальше от пользователя. Кроме того, хотя в настоящем документе может быть сделана ссылка на количественные показатели, значения, геометрические отношения или тому подобное, если не указано иное, любой один или более, если не все из них, могут быть абсолютными или приблизительными для учета приемлемых изменений, которые могут иметь место, например, из-за технических допусков или тому подобного.

В настоящем изобретении предложены описания изделий (и способы их сборки и/или изготовления), в которых материал нагревают (предпочтительно без сжигания материала в какой-либо значительной степени) с образованием аэрозоля и/или вдыхаемого вещества; при этом такие изделия могут быть достаточно компактными для того, чтобы считаться портативными устройствами. Согласно некоторым аспектам изделия охарактеризованы как курительные изделия. Используемый в настоящей заявке термин «курительное изделие» предназначен для обозначения изделия и/или устройства, которое обеспечивает множество ощущений (например, ритуалы вдоха и выдоха, типы вкусов и ароматов, органолептические эффекты, физическое ощущение, ритуалы использования, визуальные сигналы, такие как те, которые обеспечены посредством видимого аэрозоля, и тому подобное) курения сигареты, сигары или трубки. Используемый в настоящем документе термин «курительное изделие» не обязательно означает, что при работе изделие и/или устройство вырабатывает дым в том смысле, что аэрозоль не является результатом побочных продуктов сгорания или пиролиза табака, а скорее указанное изделие или устройство наиболее предпочтительно вырабатывает пары (включая пары в форме аэрозолей, которые, как считается, являются видимыми аэрозолями и которые, как считается, могут быть описаны как подобные дыму), являющиеся следствием парообразования или испарения некоторых компонентов, элементов и/или тому подобного изделия или устройства. Согласно конкретным аспектам изделия или устройства, охарактеризованные как курительные изделия, содержат табак и/или компоненты, полученные из табака.

Как указано выше, генерирующие аэрозоль компоненты определенных устройств доставки аэрозоля могут обеспечить множество ощущений (например, ритуалы вдоха и выдоха, типы вкусов и ароматов, органолептические эффекты, физическое ощущение, ритуалы использования, визуальные сигналы, такие как те, которые обеспечены посредством видимого аэрозоля, и тому подобное) курения сигареты, сигары или курительной трубки, которые обусловлены поджиганием и сжиганием табака (и затем вдыханием табачного дыма) без в какой-либо значительной степени сгорания каких-либо их компонентов. Например, пользователь устройства доставки аэрозоля в соответствии с некоторыми примерами реализаций настоящего раскрытия может держать и использовать этот компонент подобно тому, как курильщик использует курительное изделие традиционного вида, осуществляя затяжку через один конец указанного средства для вдыхания аэрозоля, образованного этим средством, выполняя или осуществляя затяжки в выбранные промежутки времени и тому подобное.

Предложенные изделия и/или устройства также охарактеризованы как парообразующие изделия, изделия доставки аэрозоля или изделия доставки лекарственного препарата. Таким образом, такие изделия или устройства выполнены с возможностью приспосабливания для подачи одного или более веществ в пригодной для вдыхания форме или состоянии. Например, вдыхаемые вещества находятся по существу в виде пара (например, вещество, которое находится в газообразной фазе при температуре ниже его критической точки). В качестве альтернативы, вдыхаемые вещества находятся в форме аэрозоля (например, взвеси тонких твердых частиц или жидких капель в газе). В целях простоты используемый в настоящей заявке термин «аэрозоль» предназначен для обозначения паров, газов и аэрозолей той формы или того типа, которые подходят для вдыхания человеком, независимо от того, являются ли они или не являются видимыми и имеют или не имеют форму, которая может считаться «подобной дыму». В некоторых вариантах реализации термины «пар» и «аэрозоль» могут быть взаимозаменяемыми. Таким образом, для простоты, термины «пар» и «аэрозоль», используемые для описания данного раскрытия, следует понимать как взаимозаменяемые, если не указано иное.

При использовании, предложенные курительные изделия используются в различных физических действиях человека, использующего курительное изделие традиционного типа (например, сигарету, сигару или трубку, которую употребляют путем зажигания пламенем и используют путем вдыхания табака, который впоследствии сжигается и/или сгорает). Например, пользователь предложенного курительного изделия удерживает это изделие, как курительное изделие традиционного вида, осуществляя затяжку через один конец указанного изделия для вдыхания аэрозоля, образованного этим изделием, осуществляя затяжки в выбранные промежутки времени.

Хотя системы в целом описаны в настоящем документе в условиях вариантов реализаций, связанных с курительными изделиями, такими как так называемые «нагревающие табак продукты», следует понимать, что механизмы, компоненты, признаки и способы могут быть осуществлены во множестве различных форм и связаны с различными изделиями. Например, представленное в настоящем документе описание может быть использовано в сочетании с вариантами осуществления традиционных курительных изделий (например, сигарет, сигар, трубок и т.п.), сигарет, использующих нагрев табака вместо его сжигания, и соответствующей упаковки для любого из продуктов, описанных в настоящем документе. Соответственно, следует понимать, что описание механизмов, компонентов, признаков и способов, раскрытых в настоящем документе, приведены в условиях вариантов реализаций, относящихся к устройствам доставки аэрозоля только в качестве примера и могут быть реализованы и использованы в различных других продуктах и способах.

Предложенные курительные изделия в целом содержат ряд элементов, выполненных или содержащихся в оболочке того же типа, что и кожух, наружной обертке или оберточном материале, корпусе, компоненте, модуле, элементе или тому подобном. Общая конструкция оболочки является переменной, и конфигурация и формат оболочки, которая задает общий размер и форму курительного изделия, также является переменной. Согласно некоторым аспектам желательно, чтобы общая конструкция, размер и/или форма оболочки напоминали обычную сигарету или сигару. Как правило, оболочка, напоминающая форму сигареты или сигары, содержит отделяемые компоненты, элементы или тому подобного, которые взаимодействуют с образованием оболочки. Например, согласно некоторым аспектам такое курительное изделие может содержать три отделяемых компонента, которые содержат компонент мундштука, компонент доставки аэрозоля (такой как, например, материал субстрата) и компонент источника тепла. В различных аспектах источник тепла может быть выполнен с возможностью генерировать тепло для аэрозолизации материала субстрата, который включает в себя, например, экструдированную конструкцию и/или подложку, материал субстрата, связанный с композицией предшественника аэрозоля, табак и/или относящийся к табаку материал, такой как материал, который в природных условиях присутствует в табаке и который может быть непосредственно выделен из табака или получен синтетически в твердой или жидкой форме (например, шарики, листы, кусочки, обертка) или тому подобное. В некоторых вариантах реализации экструдированная конструкция может содержать табачные продукты или композит из табака с другими материалами, такими как, например, керамический порошок. В других вариантах реализации пористые керамические шарики могут быть наполнены табачным экстрактом/табачной суспензией. Другие варианты реализации могут использовать нетабачные продукты. В некоторых вариантах реализации могут использоваться пористые шарики/порошки (керамические), наполненные композицией предшественника аэрозоля. В других вариантах реализации могут использоваться стержни/цилиндры, выполненные из экструдированной суспензии керамического порошка и композиции предшественника аэрозоля.

Согласно конкретным аспектам настоящего раскрытия предпочтительным является предоставление курительного изделия, которое является простым в использовании и в котором обеспечены многоразовые компоненты. На ФИГ. 1 показан вид в перспективе такого курительного изделия согласно одному варианту реализации настоящего раскрытия. В частности, на ФИГ. 1 показан вид в перспективе курительного изделия 100, которое включает в себя съемный картридж 50 и держатель 104. Держатель 104 включает в себя основную корпусную часть 110 и мундштук 112, расположенный на мундштучном конце держателя 104. Как будет более подробно описано ниже, в показанном варианте реализации съемный картридж 50 выполнен с возможностью размещения в канале 118, образованном на приемном конце держателя 104. На ФИГ. 2 показан вид в перспективе съемного картриджа 50 по ФИГ. 1. В показанном варианте реализации съемный картридж 50 включает в себя источник 54 тепла, часть 52 в виде субстрата и наружный кожух 53, который выполнен с возможностью окружать по меньшей мере часть источника 54 тепла и часть 52 в виде субстрата. Другие примеры конфигураций картриджа, которые могут применяться в настоящем изобретении, могут быть найдены в заявке на патент США № 16/515,637, поданное 18 июля 2019 года и озаглавленной Aerosol Delivery Device with Consumable Cartridge (Устройство доставки аэрозоля с расходным картриджем), которая полностью включена в настоящий документ посредством ссылки.

Следует отметить, что хотя в показанном варианте реализации картридж 50 и держатель 104 имеют по существу цилиндрические формы, которые имитируют форму традиционной сигареты, в различных других вариантах реализации любой один или оба из этих компонентов (и/или любой из подкомпонентов, такой как, например, основная корпусная часть 110 или мундштук 112 и/или источник 54 тепла, наружный кожух 53 или материал 51 субстрата картриджа 50) могут иметь различную форму. Например, в некоторых вариантах реализации один или оба из держателя 104 или картриджа 50 (и/или любые из их подкомпонентов) могут иметь по существу прямоугольную форму, такую как по существу прямоугольная кубовидная форма. В других вариантах реализации один или оба из держателя 104 или картриджа 50 (и/или любые из их подкомпонентов) могут иметь другие портативные формы. Например, в некоторых вариантах реализации держатель 104 может иметь форму небольшой коробки, различные формы pod-мода («pod mod») илу форма брелока.

В различных вариантах реализации источник 54 тепла может быть выполнен с возможностью вырабатывания тепла при его воспламенении. В показанном варианте реализации источник 54 тепла содержит горючий топливный элемент, который имеет в целом цилиндрическую форму и содержит горючий углеродистый материал. В других вариантах реализации источник 54 тепла может иметь другую форму, например, форму призмы, имеющую кубическое или шестиугольное поперечное сечение. Углеродистые материалы обычно имеют высокое содержание углерода. Предпочтительные углеродистые материалы состоят предпочтительно из углерода, обычно имеют содержание углерода больше, чем 60 процентов, обычно больше, чем 70 процентов, часто больше, чем 80 процентов и часто больше, чем 90 процентов в пересчете на сухую массу.

В некоторых случаях источник 54 тепла может включать в себя элементы, отличные от горючих углеродистых материалов (например, табачные компоненты, такие как порошкообразные табаки или табачные экстракты; ароматизаторы; соли, такие как хлорид натрия, хлорид калия и карбонат натрия; термостойкий графитовые волокна, полые цилиндрические (например, трубчатые) волокна; порошок оксида железа; стеклянные нити; порошкообразный карбонат кальция; гранулы оксида алюминия; источники аммиака, такие как соли аммиака и/или связующие агенты, такие как гуаровая смола, альгинат аммония и альгинат натрия). В других вариантах реализации источник тепла может содержать множество воспламеняемых объектов, таких как, например, множество воспламеняемых шариков. Следует отметить, что в других вариантах реализации источник тепла может отличаться по составу или относительному содержанию от перечисленных выше. Например, в некоторых вариантах реализации в качестве источника тепла могут быть использованы различные формы углерода, такие как графит или графен. В других вариантах реализации источник тепла может иметь повышенные уровни активированного угля, различные пористости углерода, различные количества углерода, смеси любых вышеупомянутых компонентов и т.д. В других вариантах реализации источник тепла может содержать неуглеродный источник тепла, такой как, например, горючий сжиженный газ, выполненный с возможностью вырабатывания тепла при его воспламенении. Например, в некоторых вариантах реализации сжиженный газ может содержать один или более из следующего: нефтяной газ (сжиженный углеводородный газ или сжиженный нефтяной газ), пропан, пропилен, бутилен, бутан, изобутен, метилпропан или н-бутан. В еще одних вариантах реализации источник тепла может содержать источник тепла на основе химической реакции, при этом воспламенение источника тепла включает взаимодействие двух или более отдельных компонентов. Например, источник тепла на основе химической реакции может содержать металлические агенты и активирующий раствор, причем источник тепла активируется при контакте металлических агентов и активирующего раствора. Некоторые примеры химических источников тепла могут быть найдены в патенте США № 7,290,549 под авторством Banerjee и др., который полностью включен в настоящий документ посредством ссылки. Также возможны комбинации источников тепла.

Хотя конкретные размеры применимого источника тепла могут варьироваться, в показанном варианте реализации источник 54 тепла имеет длину в диапазоне от 5 мм до 20 мм включительно, а в некоторых вариантах реализации может составлять 17 мм, а общий диаметр в диапазоне от 3 мм до 8 мм включительно, а в некоторых вариантах реализации может составлять 6,8 мм (а в некоторых вариантах реализации 7 мм). Хотя в других вариантах реализации источник тепла может быть выполнен различными способами, в показанном варианте реализации источник 54 тепла экструдируют или смешивают с использованием измельченного или порошкообразного углеродистого материала, и источник 54 тепла имеет плотность, которая составляет больше, чем 0,5 г/см3, часто больше, чем 0,7 г/см3 и наиболее часто больше, чем 1 г/см3, в пересчете на сухую массу. См., например, типы компонентов, составов и конструкций топливных источников, которые изложены в патенте США № 5,551,451 под авторством Riggs и др. и в патенте США 7,836,897 под авторством Borschke и др., которые полностью включены в настоящий документ посредством ссылки.

Хотя в различных вариантах реализации источник 54 тепла может иметь различные формы, в том числе, например, по существу сплошную цилиндрическую форму или полую цилиндрическую (например, трубчатую) форму, источник 54 тепла показанного варианта реализации содержит экструдированный монолитный углеродистый материал, который имеет в целом цилиндрическую форму, которая включает в себя множество внутренних проходов 55, проходящих в продольном направлении от первого конца источника 54 тепла к противоположному второму концу источника 54 тепла. В показанном варианте реализации имеется тринадцать внутренних проходов 55, содержащих один центральный внутренний проход 55a, шесть окружающих внутренних проходов 55b, которые расположены на расстоянии от центральных внутренних проходов 55a и имеют такой же размер (например, диаметр), что и центральный внутренний проход 55a, и шесть периферийных внутренних проходов 55c, которые расположены на расстоянии от наружной поверхности источника 54 тепла и имеют меньший диаметр, чем диаметр центрального внутреннего прохода 55a. Следует отметить, что в других вариантах реализации наличие множества внутренних проходов не является обязательным и/или множество внутренних проходов могут иметь другие формы и/или размеры. Например, в некоторых вариантах реализации может быть только два внутренних прохода, а в других вариантах реализации может быть один внутренний проход. Еще одни другие варианты реализации могут не содержать внутренних проходов совсем. Дополнительные варианты реализации могут включать в себя множество внутренних проходов, которые могут иметь неодинаковый диаметр и/или форму и которые могут быть неравномерно разнесены и/или расположены внутри источника тепла.

Хотя на чертежах не показано, некоторые варианты реализации могут включать в себя одну или более периферийных канавок, которые проходят в продольном направлении от первого конца источника тепла к противоположному второму концу. В некоторых вариантах реализации такие канавки могут быть по существу равны по ширине и глубине и могут быть по существу равномерно распределены по окружной поверхности источника тепла. В таких вариантах реализации может быть только две канавки, а еще одни другие варианты реализации могут включать в себя одну канавку. Еще одни другие варианты реализации могут не содержать канавок совсем. Дополнительные варианты реализации могут включать в себя множество канавок, которые могут иметь неодинаковую ширину и/или глубину и которые могут быть неравномерно разнесены по окружной поверхности источника тепла. В еще одних других вариантах реализации источник тепла может содержать выемки и/или пазу, проходящие в продольном направлении от первого конца экструдированного монолитного углеродистого материала к его противоположному второму концу. В некоторых вариантах реализации источник тепла может содержать вспененный углеродистый монолит, образованный в процессе вспенивания такого типа, как раскрыто в патенте США № 7,615,184 под авторством Lobovsky, который полностью включен в настоящий документ посредством ссылки. Таким образом, некоторые варианты реализации могут обеспечивать преимущества в отношении уменьшенного времени, необходимого для воспламенения источника тепла. В некоторых других вариантах реализации источник тепла может быть совместно экструдирован со слоем изоляции (не показан), тем самым уменьшая время и затраты на изготовление. Другие варианты реализации топливных элементов включают углеродные волокна типа, описанного в патенте США № 6,922,901 под авторством Brooks и др., или другие варианты реализации источников тепла, такие как раскрыто в публикации патента США № 2009/0044818 под авторством Takeuchi и др., каждый из которых включен в настоящий документ посредством ссылки. Дополнительные примеры источников тепла, включающих в себя системы с нанесенным тиснением источником тепла, способы и курительные изделия, которые включают в себя такие источники тепла, раскрыты в заявке на патент США № 15/902,665, поданной 22 февраля 2018 года и озаглавленной System for Debossing a Heat Generation Member, a Smoking Article Including the Debossed Heat Generation Member, and a Related Method (Система для выполнения тиснением тепловырабатывающего элемента, курительное изделие, включающее в себя нанесенный тиснением тепловырабатывающий элемент, и соответствующий способ), которая полностью включена в настоящий документ посредством ссылки.

В целом источник тепла расположен достаточно близко к компоненту доставки аэрозоля (например, части в виде субстрата), имеющему один или более распыляемых компонентов так, что обеспечена возможность доставки аэрозоля, сформированного/испаряемого при приложении тепла от источника тепла к распыляемым компонентам (а также любым ароматизаторам, медикаментам и/или тому подобное, которые также обеспечены для доставки пользователю), пользователю с помощью мундштука. Таким образом, когда источник тепла нагревает компонент субстрата, аэрозоль формируется, высвобождается или генерируется в физической форме, подходящей для вдыхания потребителем. Следует отметить, что указанные выше термины следует считать взаимозаменяемыми, так что формы указанного термина, такие как «высвобождать», «высвобождение», «высвобождает» или «высвобожденный», включают в себя формы, такие как «формировать» или «генерировать», «формирование» или «генерирование», «формирует» или «генерирует» и «сформированный» или «сгенерированный». В частности, пригодное для вдыхания вещество высвобождается в форме пара или аэрозоля или их смеси. Кроме того, выбор и расположение различных элементов курительных изделий понятны при рассмотрении имеющихся в продаже электронных курительных изделий, таких как те характерные продукты, ссылка на которые приведена в разделе «Уровень техники» настоящего раскрытия.

На ФИГ. 3 показан вид в продольном разрезе картриджа 50 по ФИГ. 1. Как показано на чертеже, часть 52 в виде субстрата имеет противоположные первый и второй концы, при этом источник 54 тепла расположен вблизи первого конца части 52 в виде субстрата. Хотя размеры различных компонентов картриджа 50 могут варьироваться в зависимости от потребностей конкретного применения, в показанном варианте реализации картридж 50 может иметь общую длину в диапазоне от 10 мм до 50 мм включительно, и диаметр в диапазоне от 3 мм до 10 мм включительно. Дополнительно, в показанном варианте реализации кожух 12 может иметь толщину в диапазоне от 0,05 мм до 0,5 мм включительно. Кроме того, в показанном варианте реализации часть 52 в виде субстрата может иметь длину в диапазоне от 5 мм до 30 мм включительно, и диаметр немного меньше, чем у всего картриджа, чтобы соответствовать толщине кожуха 12, такой как, например, диаметр в диапазоне от 2,9 мм до 9,9 мм включительно. В показанном варианте реализации материал субстрата содержит табачные шарики, которые могут иметь диаметры в диапазоне от приблизительно 0,5 мм до 2,0 мм, хотя в других вариантах реализации размер может отличаться. В других вариантах реализации материал субстрата может представлять собой гранулированный табачный материал или табак в виде нарезанного наполнителя. Хотя другие варианты реализации могут отличаться, в показанном варианте реализации наружный корпус картриджа заполнен примерно на 80 - 90% объема для обеспечения возможности вставки источника тепла.

В показанном варианте реализации часть 52 в виде субстрата содержит материал 51 субстрата, имеющий одну часть, хотя в других вариантах реализации часть 52 в виде субстрата может включать в себя одну или более дополнительных частей материала субстрата. Например, в некоторых вариантах реализации курительное изделие 100 может дополнительно содержать вторую часть материала субстрата (не показана), имеющую противоположные первый и второй концы. В различных вариантах реализации один или более материалов субстрата могут содержать табак или относящийся к табаку материал со связанной с ними композицией предшественника аэрозоля. В других вариантах реализации могут использоваться нетабачные материалы, такие как целлюлозная масса. В других вариантах реализации нетабачный материал субстрата может не быть полученным из растений материалом. Другие возможные композиции, компоненты и/или добавки для использования в материале субстрата (и/или материалах субстрата) описаны более подробно ниже. Следует отметить, что последующее обсуждение следует применять к любому материалу субстрата, используемому в курительных изделиях, описанных в настоящем документе (такому, например, как материал 51 субстрата показанного варианта реализации).

Со ссылкой на ФИГ. 1, в различных вариантах реализации воспламенение источника 54 тепла приводит к аэрозолизации композиции предшественника аэрозоля, связанной с материалом 51 субстрата. В различных вариантах реализации мундштук 112 выполнен с возможностью приема через него сгенерированного аэрозоля в качестве реакции на затяжку, осуществляемую пользователем через мундштук 112. Как будет более подробно описано ниже, в некоторых вариантах реализации мундштук 112 может содержать фильтр 115, выполненный с возможностью приема через него аэрозоля в качестве реакции на затяжку, осуществляемую через мундштук 112. В различных вариантах реализации фильтр 115 предусмотрен в некоторых аспектах в виде круглого диска радиально и/или в продольном направлении расположенного вблизи конца держателя 104, противоположного приемному концу. Таким образом, при осуществлении затяжки через мундштук 112 фильтр 115 принимает аэрозоль, протекающий через держатель 104 курительного изделия 100. В некоторых вариантах реализации элементы материала 51 субстрата не подвергаются термическому разложению (например, обугливанию, пережиганию или горению) в какой-либо значительной степени, а аэрозолизованные компоненты захватываются воздухом, который втягивается через курительное изделие 100, включая фильтр 115 (при наличии), в рот пользователя. В курительном изделии 100 показанного варианта реализации материал 51 субстрата содержит множество табачных шариков, образованных по существу в цилиндрическую часть. В некоторых вариантах реализации фильтр 115 может содержать отдельные части. Например, некоторые варианты реализации могут включать часть, обеспечивающую фильтрацию, часть, обеспечивающую сопротивление затяжке, полую часть, обеспечивающую пространство для охлаждения аэрозоля, другие части фильтра и любое одно или любое сочетание вышеперечисленного. В некоторых вариантах реализации один или более фильтров могут также обеспечивать ароматизирующую добавку. В некоторых вариантах реализации фильтр может содержать одну или более частей фильтра, которые могут быть заменяемыми. Например, в некоторых вариантах реализации одна или более частей фильтра могут быть заменены для того, чтобы настроить пользовательский опыт работы с устройством, включая, например, части фильтра, которые обеспечивают различные сопротивления затяжке и/или различные вкусоароматические вещества. Некоторые примеры придающих вкус и аромат материалов и/или компонентов, выполненных с возможностью добавления ароматизатора, могут быть найдены в заявке на патент США № 16/408,942, поданной 10 мая 2019 года и озаглавленной Flavor Article for an Aerosol Delivery Device (Вкусоароматическое изделие для устройства доставки аэрозоля); заявке на патент США № 15/935,105, поданная 26 марта 2018 года и озаглавленной Aerosol Delivery Device Providing Flavor Control» (Устройство доставки аэрозоля, обеспечивающее управление вкусоароматическими веществами); и заявке на патент США № 16/353,556, поданной 14 марта 2019 года и озаглавленной Aerosol Delivery Device Providing Flavor Control (Устройство доставки аэрозоля, обеспечивающее управление вкусоароматическими веществами), каждая из которых полностью включена в настоящий документ посредством ссылки.

В конкретных вариантах реализации материал 51 субстрата может содержать смесь душистых и ароматических табаков в виде нарезанного наполнителя. В некоторых вариантах реализации материал 51 субстрата может содержать восстановленный табачный материал, такой как описан в патенте США № 6,807,809 под авторством Pryor и др.; патенте США № 6,889,143 под авторством Pryor и др. и в патенте США № 5,025,814 под авторством Raker, раскрытия которых включены в настоящий документ посредством ссылки. Дополнительный восстановленный табачный материал может содержать восстановленную бумагу для упаковки табака, описанную для типа сигарет, описанных в монографии Chemical and Biological Studies on New Cigarette Prototypes that Heat Instead of Burn Tobacco (Химические и биологические исследования новых прототипов сигарет, которые нагревают табак вместо сжигания) табачной компании R. J. Reynolds (1988), содержание которой полностью включены в настоящий документ посредством ссылки. Например, восстановленный табачный материал может содержать листовой материал, содержащий табак и/или относящиеся к табаку материалы. Таким образом, в некоторых вариантах реализации материал субстрата может быть образован из намотанного рулона восстановленного табачного материала. В некоторых вариантах реализации материал субстрата может быть образован из кусков, полос восстановленного табачного материала и/или тому подобного. В другом варианте реализации табачный лист может содержать перекрывающиеся слои (например, собранное полотно), которые могут включать, а могут и не включать теплопроводящие составляющие. Примеры частей в виде субстрата, которые включают в себя последовательность перекрывающихся слоев (например, собранное полотно) исходного листа субстрата, образованного волокнистым материалом наполнителя, материалом, образующим аэрозоль, и множеством теплопроводящих составляющих, описаны в заявке на патент США № 15/905,320, поданной 26 февраля 2018 года и озаглавленной Heat Conducting Substrate For Electrically Heated Aerosol Delivery Device (Теплопроводящий субстрат для устройства доставки аэрозоля с электрическим нагревом), которая полностью включена в настоящий документ посредством ссылки.

В некоторых вариантах реализации материал 51 субстрата может содержать множество микрокапсул, шариков, гранул и/или тому подобное, содержащих относящийся к табаку материал. Например, характерная микрокапсула может иметь в целом сферическую форму и может иметь внешнее покрытие или оболочку, которая содержит центральную область с жидкостью полученного из табака экстракта и/или тому подобное. В некоторых вариантах реализации один или более материалов субстрата могут включать в себя множество микрокапсул, каждая из которых имеет полую цилиндрическую форму. В некоторых вариантах реализации один или более материалов субстрата могут содержать связующий материал, выполненный с возможностью поддержания конструкционной формы и/или целостности множества микрокапсул, имеющих полую цилиндрическую форму.

Применимый табак в одном или более материалах субстрата может включать такие табаки (или может быть получен из них), как табак трубоогневой сушки, табак Берлей, табак восточной группы, мэрилендский табак, темный табак, темный табак огневой сушки и махорка («Rustica tobacco»), а также другие редкие или специальные табаки, или их смеси. Различные репрезентативные типы табака, переработанные типы табаков и типы табачных смесей приведены в патенте США № 6,836,224 под авторством Lawson и др.; в патенте США № 6,924,888 под авторством Perfetti и др.; в патенте США № 5,056,537 под авторством Brown и др.; в патенте США № 5,159,942 под авторством Brinkley и др.; в патенте США № 5,220,930 под авторством Gentry; в патенте США № 5,360,023 под авторством Blakley и др.; в патенте США № 6,701,936 под авторством Shafer и др.; в патенте США № 6,730,832 под авторством Dominguez и др.; в патенте США № 7,011,096 под авторством Li и др.; в патенте США № 7,017,585 под авторством Li и др.; в патенте США № 7,025,066 под авторством Lawson и др.; в публикации патента США № 2004/0255965 под авторством Perfetti и др.; в публикации РСТ WO 02/37990 под авторством Bereman и Bombick и др., Fund. Appl. Toxicol., 39, стр. 11-17 (1997), раскрытия которых полностью включены в настоящий документ посредством ссылки.

В некоторых вариантах реализации раскрытия настоящего изобретения материал субстрата может включать экструдированную структуру, которая включает или по существу состоит из табака, относящегося к табаку материала, глицерина, воды и/или связующего материала, хотя некоторые составы могут не содержать связующий материал. В различных вариантах реализации подходящие связующие материалы могут содержать альгинаты, такие как альгинат аммония, альгинат пропиленгликоля, альгинат калия и альгинат натрия. Альгинаты и, в частности, альгинаты с высокой вязкостью, могут использоваться в сочетании с управляемыми уровнями свободных ионов кальция. Другие подходящие связующие материалы включают гидроксипропилцеллюлозу, такую как Klucel H, производимую компанией Aqualon Co.; гидроксипропилметилцеллюлозу, такую как Methocel K4MS, производимую компанией The Dow Chemical Co; гидроксиэтилцеллюлозу, такую как Natrosol 250 MRCS, производимую компанией Aqualon Co.; микрокристаллическую целлюлозу, такую как Avicel, производимую компанией FMC; метилцеллюлозу, такую как Methocel A4M, производимую компанией The Dow Chemical Co.; и натриевую соль карбоксиметилцеллюлозы, такую как CMC 7HF и CMC 7H4F, производимые компанией Hercules Inc. Еще другие возможные связующие материалы включают крахмалы (например, кукурузный крахмал), гуаровую камедь, каррагинин, камедь рожкового дерева, пектины и ксантановую камедь. В некоторых вариантах реализации могут быть использованы комбинации или смеси двух или более связующих материалов. Другие примеры связующих материалов описаны, например, в патенте США № 5,101,839 под авторством Jakob и др., и в патенте США № 6,924,887 под авторством Raker и др., каждый из которых полностью включен в настоящий документ посредством ссылки. В некоторых вариантах реализации материал, образующий аэрозоль, может быть обеспечен в виде части связующего материала (например, альгинат пропиленгликоля). Кроме того, в некоторых вариантах реализации связующий материал может содержать наноцеллюлозу, полученную из табака или другой биомассы.

В некоторых вариантах реализации материал 51 субстрата может включать в себя экструдированный материал, как писано в публикации патента США № 2012/0042885 под авторством Stone и др., которая полностью включена в настоящий документ посредством ссылки. В еще одном другом варианте реализации материал субстрата может включать в себя экструдированную конструкцию и/или субстрат, образованный из марумаризованного и/или немарумаризованного табака. Марумаризованный табак известен, например, из патента США № 5,105,831 под авторством Banerjee и др., который полностью включен в настоящий документ посредством ссылки. Марумаризованный табак включает от 20 до 50 процентов (по массе) табачной смеси в виде порошка с глицерином (от 20 до 30 масс. %), карбонатом кальция (как правило, от 10 до 60 масс. %, часто от 60 до 60 масс. %) вместе с описанными в настоящем документе связующими веществами и/или ароматизирующими веществами. В различных вариантах реализации экструдированный материал может иметь одно или более продольных отверстий.

В различных вариантах реализации материал 51 субстрата может принимать различные формы в зависимости от различных количеств используемых в нем материалов. Например, образец материала субстрата может содержать до 98 масс. %, до 95 масс. % или до 90 масс. % табака и/или относящегося к табаку материала. Образец материала субстрата может также содержать до 25 масс. %, 20 масс. % или 15 масс. % воды, в частности, от 2 масс. % до 25 масс. %, от 5 масс. % до 20 масс. % или от 7 масс. % до 15 масс. % воды. Ароматизаторы и тому подобное (которые включают медикаменты, такие как никотин), могут содержать до 10 масс. %, до 8 масс. % или до 5 масс. % компонента доставки аэрозоля.

Дополнительно или в качестве альтернативы, материал субстрата может включать экструдированную структуру и/или субстрат, который включает или по существу состоит из табака, глицерина, воды и/или связующего материала и, кроме того, также выполнен с возможностью по существу сохранять свою структуру в процессе генерирования аэрозоля. Таким образом, материал субстрата может быть выполнен с возможностью по существу поддержания своей формы (т.е. материал субстрата непрерывно не деформируется под действием приложенного напряжения сдвига) на протяжении всего процесса генерирования аэрозоля. Хотя такой примерный материал субстрата может содержать жидкости и/или характеризуется некоторым содержанием влаги, субстрат может оставаться по существу твердым и по существу может сохранять конструкционную целостность на протяжении процесса генерирования аэрозоля. Иллюстративные табачные и/или относящиеся к табаку материалы, подходящие в качестве по существу твердого материала субстрата, описаны в публикации патента США № 2015/0157052 под авторством Ademe и др.; публикации патента США № 2015/0335070 под авторством Sears et al.; в патенте США № 6,204,287 под авторством White; и в патенте США № 5,060,676 под авторством Hearn и др., которые, соответственно, полностью включены в настоящий документ посредством ссылки.

В некоторых вариантах реализации количество используемого в курительном изделии материала субстрата может быть таким, что изделие обладает приемлемыми сенсорными и органолептическими свойствами, а также требуемыми эксплуатационными характеристиками. Например, в некоторых вариантах реализации в материале субстрата может быть использована композиция предшественника аэрозоля, такая как, например, глицерин и/или пропиленгликоль, для обеспечения выработки видимого основного аэрозоля, что во многих отношениях напоминает появление табачного дыма. Например, количество композиции предшественника аэрозоля, содержащейся в материале субстрата курительного изделия, может составлять 3,5 г или менее, 3 г или менее, 2,5 г или менее, 2 г или менее, 1,5 г или менее, 1 г или менее или 0,5 г или менее.

Согласно некоторым вариантам реализации предложенное курительное изделие может включать в себя материал 51 субстрата, содержащий пористый инертный материал, такой как, например, керамический материал. Например, в некоторых вариантах реализации может использоваться керамика различной формы и геометрии (например, шарики, стержни, трубки и т.д.), которые имеют различную морфологию пор. Кроме того, в некоторых вариантах реализации в керамику могут быть загружены нетабачные материалы, такие как композиция предшественника аэрозоля. В другом варианте реализации материал субстрата может включать в себя пористый инертный материал, который по существу химически и/или физически не реагирует с относящимся к табаку материалом, таким как, например, полученный из табака экстракт. Кроме того, экструдированный табак, такой как описанный выше, может быть пористым. Например, в некоторых вариантах реализации экструдированный табачный материал может иметь инертный газ, такой как, например, азот, который действует как вспенивающее вещество во время процесса экструзии.

Как указано выше, в различных вариантах реализации один или более материалов субстрата могут содержать табак, табачный компонент и/или полученный из табака материал, который может быть очищен, переработан, извлечен и/или обработан для включения композиции предшественника аэрозоля (например, увлажнителей, таких как, например, пропиленгликоль, глицерин и/или тому подобное) и/или по меньшей мере одного ароматизирующего вещества, а также замедлителя воспламенения/горения (например, диаммонийфосфата и/или другой соли), выполненного с возможностью предотвращения воспламенения, пиролиза, сгорания и/или пережигания материала субстрата источником тепла. Различные способы включения табака в курительные изделия и, в частности, курительные изделия, которые выполнены таким образом, чтобы специально не сжигать по существу весь табак в этих курительных изделиях, изложены в патенте США № 6,947,874 под авторством Brooks и др.; патенте США № 7,647,932 под авторством Cantrell и др.; патенте США № 8,079,371 под авторством Robinson и др.; патенте США № 7,290,549 под авторством Banerjee и др.; и публикации патента США № 2007/0215167 под авторством Crooks и др., описание которых полностью включено в настоящий документ посредством ссылки.

Как указано выше, в некоторых вариантах реализации материалы, замедляющие воспламенение/горение, и другие добавки могут быть включены в один или более материалов субстрата и могут включать фосфорорганические соединения, буру, гидроксид алюминия, графит, триполифосфат калия, дипентаэритрит, пентаэритрит и полиолы. Подходящими являются другие вещества, например, азотистые соли фосфоновой кислоты, моноаммонийфосфат, полифосфат аммония, бромид аммония, борат аммония, борат этаноламмония, сульфамат аммония, галогенированные органические соединения, тиомочевина и оксиды сурьмы. В каждом аспекте невоспламеняющихся, огнестойких и/или стойких к пережиганию материалов, используемых в материале субстрата, и/или других компонентах (будь то по отдельности или в сочетании друг с другом и/или с другими материалами) требуемые свойства наиболее предпочтительно обеспечиваются без нежелательного газовыделения или плавления.

В соответствии с другими вариантами реализации настоящего раскрытия материал 51 субстрата может также включать табачные добавки такого типа, которые обычно используют при изготовлении табачных изделий. Эти добавки могут включать материалы таких типов, которые используют для улучшения вкуса и аромата табаков при производстве сигар, сигарет, трубок и тому подобного. Например, эти добавки могут включать различные оболочки сигарет и/или компоненты верхнего слоя. См., например, патент США № 3,419,015 под авторством Wochnowski; патент США № 6,054,145 под авторством Berndt и др.; патент США № 6,887,619 под авторством Burcham, Jr. и др.; патент США № 5,022,416 под авторством Watson; патент США № 5,103,842 под авторством Strang и др.; и патент США № 5,711,320 под авторством Martin, раскрытия которых полностью включены в настоящий документ посредством ссылки. Материалы оболочки могут включать воду, сахара и сиропы (например, сахарозу, глюкозу и кукурузный сироп с высоким содержанием фруктозы), увлажнители (например, глицерин или пропиленгликоль) и ароматизирующие вещества (например, какао и солодковый корень). Эти добавляемые компоненты также могут включать материалы верхнего слоя (например, ароматизирующие материалы, например, ментол). См., например, патент США № 6,449,541 под авторством Mays и др., раскрытие которого полностью включено в настоящий документ посредством ссылки. Кроме того, могут быть добавлены материалы, описанные в патенте США № 6,830,028 под авторством Lawson и др. и в патенте США 8,186,360 под авторством Marshall и др., раскрытия которых полностью включены в настоящий документ посредством ссылки.

В некоторых вариантах реализации материал субстрата может содержать жидкость, содержащую композицию предшественника аэрозоля и/или гель, содержащий композицию предшественника аэрозоля. Некоторые примеры жидких композиций можно найти в заявке на патент США № 16/171,920, поданной 26 октября 2018 года и озаглавленной Aerosol Delivery Device with Visible Indicator (Устройство доставки аэрозоля с видимым индикатором), которая полностью включена в настоящий документ посредством ссылки.

Как указано выше, в различных вариантах реализации один или более материалов субстрата могут иметь связанную с ними композицию предшественника аэрозоля. Например, в некоторых вариантах реализации композиция предшественника аэрозоля может содержать один или более различных компонентов, таких как многоатомный спирт (например, глицерин, пропиленгликоль или их смесь). Типичные дополнительные типы композиций предшественника аэрозоля изложены в патентах США № 6,793,365 под авторством Sensabaugh, Jr. и др., в патенте США № 5,101,839 под авторством Jakob и др., в PCT WO 98/57556 под авторством Biggs и др., а также в монографии Chemical and Biological Studies on New Cigarette Prototypes that Heat Instead of Burn Tobacco (Химические и биологические исследования новых прототипов сигарет, которые нагревают табак вместо сжигания) табачной компании R.J. Reynolds (1988), раскрытия которых включены в настоящий документ посредством ссылки. Согласно некоторым аспектам материал субстрата может вырабатывать видимый аэрозоль при его достаточном нагревании (и, в случае необходимости, охлаждении воздухом), и материал субстрата может вырабатывать аэрозоль, который считается «подобным дыму». Согласно другим аспектам материал субстрата может вырабатывать аэрозоль, который по существу является невидимым, но может быть распознан как присутствующий по другим характеристикам, таким как аромат или текстура. Таким образом, природа полученного аэрозоля может быть различной в зависимости от конкретных компонентов компонента доставки аэрозоля. Материал субстрата может быть химически простым по сравнению с химической природой дыма, образующегося при сжигании табака.

В некоторых вариантах реализации композиция предшественника аэрозоля может содержать никотин, который может присутствовать в различных концентрациях. Источник никотина может варьироваться, и никотин, включенный в композицию предшественника аэрозоля, может происходить из одного источника или комбинации двух или более источников. Например, в некоторых вариантах реализации композиция предшественника аэрозоля может включать в себя никотин, полученный из табака. В других вариантах реализации композиция предшественника аэрозоля может включать в себя никотин, полученный из других органических источников растений, таких как, например, нетабачные источники растений, включая растения семейства Solanaceae. В других вариантах реализации композиция предшественника аэрозоля может содержать синтетический никотин. В некоторых вариантах реализации никотин, включенный в композицию предшественника аэрозоля, может быть получен из нетабачных растительных источников, таких как другие члены семейства Solanaceae. Композиция предшественника аэрозоля может дополнительно или в качестве альтернативы включать в себя другие активные ингредиенты, включая, но не ограничиваясь ими, растительные ингредиенты (например, лаванду, мяту перечную, ромашку, базилик, розмарин, тимьян, эвкалипт, имбирь, каннабис, женьшень, маку и тизаны), стимуляторы (например, кофеин и гуарану), аминокислоты (например, таурин, теанин, фенилаланин, тирозин и триптофан) и/или фармацевтические, нутрицевтические и медицинские ингредиенты (например, витамины, такие как B6, B12 и C и каннабиноиды, такие как тетрагидроканнабинол (THC) и каннабидиол (CBD)).

Для использования может подходить множество разновидностей ароматизирующих веществ или материалов, которые изменяют сенсорный или органолептический характер или же природу основного аэрозоля курительного изделия. В некоторых вариантах реализации такие ароматизирующие вещества получают из исходных материалов, отличных от табака, и по своему характеру могут быть натуральными или искусственными. Например, некоторые ароматизирующие вещества могут быть нанесены на материал субстрата и/или те области курительного изделия, в которых образуется аэрозоль, или введены внутрь их. В некоторых вариантах реализации такие вещества могут подавать непосредственно в нагревательную полость или область вблизи источника тепла или они обеспечены материалом субстрата. Примеры ароматизирующих веществ могут включать, например, ванилин, этилванилин, крем, чай, кофе, фрукты (например, яблоко, вишня, клубника, персик и цитрусовые ароматизаторы, включающие лайм и лимон), клен, ментол, мята, перечная мята, колосистая мята, грушанка, мускатный орех, гвоздика, лаванда, кардамон, имбирь, мед, анис, шалфей, корица, сандаловое дерево, жасмин, каскаролла, какао, лакрица и ароматизирующие вещества и добавки типа и характера, традиционно используемые для ароматизации сигаретного, сигарного табака и табака для трубок. Кроме того, для использования также могут быть пригодны сиропы, такой как кукурузный сироп с высоким содержанием фруктозы.

Ароматизирующие вещества также могут включать вещества с кислотными или основными характеристиками (например, органические кислоты, такие как левулиновая кислота, янтарная кислота, пировиноградная кислота и бензойная кислота). В некоторых вариантах реализации в случае необходимости ароматизирующие вещества могут быть выполнены с возможностью комбинирования с элементами материала субстрата. Примеры полученных из растений композиций, которые могут быть пригодными, описаны в патенте США № 9,107,453 и в публикации патента США № 2012/0152265 под авторством Dube и др., раскрытия которых полностью включены в настоящий документ посредством ссылки. Любые из материалов, например, ароматизаторы, оболочки и т.п., которые могут быть пригодны в сочетании с табачным материалом для изменения его сенсорных свойств, включая органолептические свойства, например, уже описанные в настоящем документе, могут быть объединены с материалом субстрата. Органические кислоты, в частности, могут быть включены в материал субстрата для изменения аромата, ощущения или органолептических свойств медикаментов, таких как никотин, которые могут быть объединены с материалом субстрата. Например, органические кислоты, такие как левулиновая кислота, молочная кислота, пировиноградная кислота и бензойная кислота, могут быть включены в материале субстрата с никотином в количествах до эквимолярного (исходя из общего содержания органической кислоты) никотину. Может быть пригодна любая комбинация органических кислот. Например, в некоторых вариантах реализации материал субстрата может включать от 0,1 до 0,5 моль левулиновой кислоты на один моль никотина, от 0,1 до 0,5 моль пировиноградной кислоты на один моль никотина, от 0,1 до 0,5 моль молочной кислоты на один моль никотина или их комбинации вплоть до концентрации, при которой общее количество присутствующей органической кислоты равно эквимолярно общему количеству никотина, присутствующего в материале субстрата. Различные дополнительные примеры органических кислот, используемых для получения материала субстрата, описаны в публикации патента США № 2015/0344456 под авторством Dull и др., которая полностью включена в настоящий документ посредством ссылки.

Выбор таких дополнительных компонентов могут варьироваться в зависимости от таких факторов, как сенсорные характеристики, которые желательны для курительного изделия, и настоящее изобретение окружает любые такие дополнительные компоненты, которые являются совершенно очевидными для специалистов в области табака и относящихся к табаку или полученных из табака продуктов. См.: Gutcho, Tobacco Flavoring Substances and Methods («Табачные ароматизирующие вещества и способы»), Noyes Data Corp. (1972), а также Leffingwell и др., Tobacco Flavoring for Smoking Products («Табачные ароматизаторы для курительных продуктов») (1972), описание которых полностью включено в настоящий документ посредством ссылки.

В других вариантах реализации материал 51 субстрата может включать в себя другие материалы, имеющие множество присущих характеристик или свойств. Например, материал субстрата может содержать пластифицированный материал или регенерированную целлюлозу в виде вискозы. В качестве другого примера может быть пригодна вискоза (имеющаяся в продаже как VISIL®), которая представляет собой регенерированный целлюлозный продукт, включающий диоксид кремния. Некоторые углеродные волокна могут включать в себя по меньшей мере 95 процентов углерода или более. Аналогичным образом, могут быть пригодны натуральные целлюлозные волокна, такие как хлопок, и их могут настаивать с частицами кремния или иным образом обрабатывают частицами диоксида кремния, углерода или металла для улучшения огнестойких свойств и минимизации выделения газа, в частности любых нежелательных компонентов отходящего газа, которые могут иметь отрицательное влияние на вкус (и, в частности, минимизация вероятности появления любых токсичных продуктов отходящего газа). Хлопок можно обрабатывать, например, борной кислотой или различными фосфорорганическими соединениями, чтобы обеспечить желаемые огнестойкие свойства путем погружения, распыления или других методов, известных в данной области техники. Эти волокна также можно обрабатывать (нанесением покрытия настаиванием или обоими способами, например, путем погружения, распыления или осаждения из паровой фазы) органическими или металлическими наночастицами, чтобы придать желаемое свойство огнестойкости без нежелательного процесса выделения отходящих газов или плавления.

Продолжая ссылаться на ФИГ. 3, материал 51 субстрата может содержать заданную по центру продольно проходящую ось между противоположными первым и вторым концами, а поперечное сечение материала 51 субстрата может быть в некоторых вариантах реализации симметричным относительно указанной оси. Например, в некоторых вариантах реализации поперечное сечение материала 51 субстрата может быть по существу круглым таким образом, что материал 51 субстрата образует по существу цилиндрическую форму, проходящую между его противоположными первым и вторым концами. Однако в других вариантах реализации материал 51 субстрата может образовывать по существу некруглое поперечное сечение таким образом, что материал 51 субстрата может образовывать по существу нецилиндрическую форму между его противоположными первым и вторым концами. Другими словами, в других примерах материал 51 субстрата может образовывать ассиметричное поперечное сечение вокруг оси. В различных вариантах реализации каждый конец материала 51 субстрата может быть выровнен по оси с соседними элементами. Например, в некоторых вариантах реализации между вторым концом источника 54 тепла и первым концом материала 51 субстрата может существовать барьер. В некоторых вариантах реализации, такой барьер может содержать диск, который может содержать одно или более проходящих через него отверстий. В некоторых вариантах реализации барьер может быть выполнен из металлического материала (такого как, например, нержавеющая сталь, алюминий, латунь, медь, серебро, золото и бронза), или графитового материала, или керамического материала, или пластикового материала, или любых их комбинаций. В некоторых вариантах реализации между источником 54 тепла и/или материалом 51 субстрата может существовать компонент для теплопередачи, который может содержать или не содержать барьер. Некоторые примеры компонентов для теплопередачи описаны в заявке на патент США № 15/923,735, поданной 16 марта 2018 года и озаглавленной Smoking Article with Heat Transfer Component (Курительное изделие с компонентом для теплопередачи), которая полностью включена в настоящий документ посредством ссылки. В некоторых вариантах реализации барьер или компонент для теплопередачи может предотвращать или препятствовать прохождению газов сгорания через материал субстрата (и/или прохождению через воздушные каналы, через которые проходит аэрозоль).

Как показано на ФИГ. 2 и 3, картридж 50 показанного варианта реализации также содержит наружный кожух 53, который выполнен с возможностью окружать по меньшей мере часть части 52 в виде субстрата, включающей в себя материал 51 субстрата. В показанном варианте реализации наружный кожух 53 также выполнен с возможностью окружать по меньшей мере часть источника 54 тепла. Наружный кожух 53 показанного варианта реализации выполнен из алюминиевого материала; однако в других вариантах реализации наружный кожух 53 может быть выполнен из других материалов, включая другие металлические материалы (такие как, например, нержавеющая сталь, алюминий, латунь, медь, серебро, золото и бронза), или из графитовых материалов, или из керамических материалов, или из пластиковых материалов, или любых их комбинаций. В некоторых вариантах реализации по меньшей мере часть источника тепла и/или по меньшей мере часть материала субстрата может быть окружена материалом из слоев фильтровальной бумаги. В некоторых вариантах реализации картридж может содержать оболочку, содержащую слоистый материал, который содержит источник тепла и материал субстрата в виде шариков Некоторые примеры слоистых материалов и/или оболочек, которые могут быть применимы к настоящему раскрытию, могут быть найдены в заявке на патент США № 16/174,846, поданной 30 октября 2018 года и озаглавленной Smoking Article Cartridge (Картридж курительного изделия), которая полностью включена в настоящий документ посредством ссылки.

В показанном варианте реализации наружный кожух 53 выполнен в виде трубчатой конструкции, которая заключает в себя материал 51 субстрата; однако, как указано выше, в других вариантах реализации наружный кожух 53 может иметь другие формы. Хотя форма наружного кожуха 53 может варьироваться, в показанном варианте реализации наружный кожух 53 содержит трубчатую конструкцию, имеющую открытый конец и закрытый конец. Показанный вариант реализации наружного кожуха 53 также включает в себя одно или более концевых отверстий 56, расположенных на закрытом конце наружного кожуха 53, которые выполнены с возможностью обеспечения прохождения через них аэрозолизованного пара (в настоящем документе альтернативно называемого «паром» или «аэрозолем»). Концевые отверстия 56 показанного варианта реализации выполнены в форме пары удлиненных скругленных пазов; однако в других вариантах реализации концевое отверстие 56 может иметь любую форму, которая обеспечивает прохождение через него аэрозоля. Таким образом, следует понимать, что концевые отверстия 318 могут содержать меньше отверстий или дополнительные отверстия и/или альтернативные формы и размеры отверстий, чем проиллюстрированные.

Со ссылкой на ФИГ. 1, хотя в других вариантах реализации держатель 104 может иметь другие формы, держатель 104 показанного варианта реализации включает в себя основную корпусную часть 110, имеющую мундштук 112 и внутренний цилиндр 128 (см. ФИГ. 6), которые вместе, по меньшей мере в показанном варианте реализации, выполнены с возможностью напоминать размер, форму и общий вид традиционной сигареты. В частности, основная корпусная часть 110 показанного варианта реализации содержит по существу цилиндрическую полую трубку. Мундштук 112 показанного варианта реализации содержит по существу цилиндрическую полую трубку с общим диаметром, который больше, чем диаметр внутреннего цилиндра 128. Как будет более подробно описано ниже, в показанном варианте реализации наружный диаметр мундштука 112 может быть немного больше наружного диаметра внутреннего цилиндра 128. Следует отметить, что в других вариантах реализации основная корпусная часть 110 может иметь любую другую конфигурацию. В показанном варианте реализации мундштук 112 имеет общую длину в диапазоне от 10 мм до 62 мм включительно, держатель имеет общую длину в диапазоне от 83 мм до 110 мм включительно и окружность в диапазоне от 20 мм до 60 мм включительно (например, диаметр в диапазоне от 6 мм до 13 мм включительно).

В различных вариантах реализации основная корпусная часть 104 может быть выполнена из металлического материала (такого как, например, нержавеющая сталь, алюминий, латунь, медь, серебро, золото и бронза), или графитового материала, или керамического материала, или пластикового материала, или любых их комбинаций. Также возможны другие материалы. Держатель 104 показанного варианта реализации также может включать в себя множество концевых отверстий (не показаны), которые проходят сквозь него и выполнены с возможностью выравнивания по меньшей мере с частью источника 54 тепла, когда картридж 50 находится в принятой конфигурации. Таким образом, концевые отверстия выполнены с возможностью обеспечения достаточного потока воздуха для источника 54 тепла, чтобы поддерживать воспламенение источника 54 тепла, когда он находится в принятой конфигурации. Хотя в различных вариантах реализации такие отверстия могут иметь множество различных конфигураций (включая, например, пазы и/или кольца вместо отверстий или в дополнение к ним), в показанном варианте реализации концевые отверстия содержат чередующийся узор из по существу круглых отверстий, которые проходят по окружности приемного конца держателя 104. В частности, чередующиеся узоры показанного варианта реализации включают в себя первый узор из четырех разнесенных в продольном направлении отверстий, повторяющихся с интервалами 90° по окружности приемного конца основной корпусной части 110 держателя 104, и второй узор из трех разнесенных в продольном направлении отверстий, также повторяющихся с интервалами 90°, но смещенных от первого узора на 65° по окружности конца основной корпусной части 110. Для получения дополнительной информации о подходящих торцевых отверстиях можно обратиться к заявке на патент США № 16/035,103 под названием Smoking Article with Detachable Cartridge (Курительное изделие со съемным картриджем), поданной 13 июля 2018 года, полное содержание которой включено в настоящий документ посредством ссылки.

На ФИГ. 4 показаны различные внутренние компоненты держателя 104 в конфигурации загрузки с картриджем 50, размещенным в канале 118. В частности, держатель 104 показанного варианта реализации включает в себя различные внутренние компоненты, которые вместе перемещаются между первой конфигурацией или конфигурацией загрузки (ФИГ. 1 и 4); вторым положением или положением зажигания (ФИГ. 5 и 6); и третьей конфигурацией, конфигурацией курения или принятой конфигурацией (ФИГ. 7 и 8) для размещения и крепления картриджа 50 в одном или более положениях относительно держателя 104. Варианты реализации могут отличаться друг от друга. В то время как в конфигурации загрузки показанного варианта реализации по меньшей мере часть картриджа 50, например, источник 54 тепла, проходит за приемный конец держателя 104.

Держатель 104 включает в себя основную корпусную часть 110 и наружный цилиндр 128, который выполнен с возможностью скольжения над частью основной корпусной части 110. Основная корпусная часть 110 содержит мундштук 112 и внутренний цилиндр 128. Мундштук 112 и внутренний цилиндр 128 образуют камеру 116 вокруг центральной продольной оси основной корпусной части 110. Внутренний цилиндр 128 также образует часть канала 118 вокруг центральной продольной оси основной корпусной части 110. Камера 116 и канал 118 могут быть разделены полостью 120 разделителя, расположенной внутри внутреннего цилиндра 128. В других вариантах реализации изобретения полость разделителя может быть заменена компонентом разделителя, который может содержать один или более проходов для пара, расположенных в нем для обеспечения протекания воздуха и/или аэрозоля между каналом 118 и камерой 116. Цилиндр 114 может включать в себя один или более фильтров 115, расположенных в нем. Как показано на чертеже, четыре фильтра 115 последовательно расположены друг с другом внутри канала 114. Фильтры 115 могут быть постоянными или сменными. Например, мундштук 112 может быть отделен от внутреннего цилиндра 128, например, путем отвинчивания мундштука 112 от внутреннего цилиндра 128 таким образом, что камера 124 открыта, а фильтры 115 могут быть заменены. В некоторых вариантах реализации мундштук 112 и внутренний цилиндр 128 неотделимы друг от друга. В конкретных вариантах реализации мундштук 112 и внутренний цилиндр 128 выполнены за одно целое друг с другом. В различных вариантах реализации фильтры 115 могут содержать уплотненный стержень или цилиндрический диск, выполненный из газопроницаемого материала (такого как, например, ацетилцеллюлоза или полилактид (ПЛА), поливиниловый спирт (ПВС) или пропиленовые волокна, такие как бумага или вискоза, или полиэфирные волокна, или различные их комбинации). Фильтры 115 могут дополнительно или в качестве альтернативы содержать пряди содержащего табак материала, как описано в патенте США № 5,025,814 под авторством Raker и др., который полностью включен в настоящий документ посредством ссылки. В различных вариантах реализации размер и форма фильтра могут варьироваться.

В некоторых вариантах реализации курительное изделие 100 может также включать в себя промежуточный компонент между картриджем 50 и фильтром 115. Следует отметить, что в различных вариантах реализации промежуточный компонент или фильтр, отдельно или вместе, могут считаться фильтром курительного изделия. В различных вариантах реализации нет необходимости в том, чтобы включать ни промежуточный компонент, ни фильтр. В некоторых вариантах реализации промежуточный компонент может содержать по существу жесткий элемент, который является по существу негибким вдоль своей продольной оси. В некоторых вариантах реализации промежуточный компонент может содержать полую трубчатую конструкцию и может быть включен для обеспечения охлаждения получаемого аэрозоля. В некоторых вариантах реализации промежуточный компонент может использоваться как контейнер для сбора аэрозоля. В различных вариантах реализации такая трубка может быть выполнена из разнообразных материалов и может содержать один или более адгезивов. Примеры материалов включают, без ограничения, бумагу, бумажные слои, бумажный картон, пластик, гофрированный картон и/или композитные материалы. В некоторых вариантах реализации промежуточный компонент может содержать полый цилиндрический элемент, выполненный из бумаги или пластика (такого как, например, этилвинилацетат (EVA) или других полимерных материалов, таких как полиэтилен, полиэфир, силикон и тому подобное, либо керамики (например, карбида кремния, оксида алюминия и тому подобное) или других ацетатных волокон), а фильтр представляет собой уплотненный стрежень или цилиндрический диск, выполненный из газопроницаемого материала (такого как, например, ацетилцеллюлоза или волокна, такие как бумага или вискоза, или полиэфирные волокна).

Внутренний цилиндр 128 включает в себя наружную стенку 129, имеющую диаметр немного меньше, чем мундштук 112, так что между мундштуком 112 и наружной стенкой 129 образован упор 126. Мундштук 112 может включать в себя ступень, примыкающую к упору 126 таким образом, что упор 126 немного больше, чем остальная часть мундштука 112. Например, мундштук 112 может иметь диаметр 9,9 мм, а наружная стенка 129 внутреннего цилиндра 128 может иметь диаметр 8 мм. Кроме того, упор 126 может иметь диаметр 10 мм. Разница между диаметром внутреннего цилиндра 128 и упором 126 может называться выемкой 127 вокруг наружной стенки 129 внутреннего цилиндра 128. В некоторых вариантах реализации наружная стенка 129 сужается наружу от упора 126 к приемному концу держателя 104.

Наружный цилиндр 140 размещен с возможностью скольжения над внутренним цилиндром 128 и имеет ближнюю часть 142 и дальнюю часть 148, причем ближняя часть определена как расположенная ближе к мундштучному концу 113 держателя 104, а дальняя часть как расположенная ближе к приемному концу держателя 104. Наружный цилиндр 140 содержит внутреннюю стенку 141, которая образует канал 118. Внутренняя стенка 141 расположена вокруг внутреннего цилиндра 128 таким образом, что внутренний цилиндр 128 по меньшей мере частично размещен в канале 118. Внутренняя стенка 141 имеет диаметр, по существу равный или немного меньший, чем наружный диаметр внутреннего цилиндра 128, так что наружный цилиндр 140 может слегка сжимать внутренний цилиндр 128 внутрь, как более подробно описано ниже. В показанном варианте реализации наружный цилиндр 140 образует выпускные щели 149 в его дальней части 136, которые позволяют дальней части 136 расширяться по мере приближения наружного цилиндра 140 к конфигурации загрузки. В некоторых вариантах реализации внутренняя стенка 141 наружного цилиндра 140 сужается внутрь от дальнего конца в направлении его ближнего конца. В конкретных реализациях, сужения внутренней стенки 141 наружного цилиндра 140 и наружной стенки 129 внутреннего цилиндра 128 взаимодействуют для сжатия внутреннего цилиндра 128 внутрь по мере перемещения наружного цилиндра 140 в направлении дальше.

Со ссылкой на ФИГ. 5 и 6, внутренний цилиндр 128 образует удерживающий паз 122 в наружной стенке 129, а наружный цилиндр 140 включает в себя фиксатор 144, расположенный с возможностью скольжения внутри удерживающего паза 122. Удерживающий паз 122 проходит в направлении, параллельном продольной оси держателя 104. Удерживающий паз 122 может полностью проходить через наружную стенку 129 таким образом, что удерживающий паз 122 сообщается с камерой 116. Фиксатор 144 проходит внутрь от внутренней стенки 141 и размещен внутри удерживающего паза 122 для ограничения перемещения наружного цилиндра 140 над внутренним цилиндром 128. В показанном варианте реализации внутренний цилиндр 128 образует два удерживающих паза 122, разделенных на 180 градусов вокруг наружной стенки 129; однако в некоторых вариантах реализации внутренний цилиндр 128 может включать в себя менее двух удерживающих пазов 122 или более двух удерживающих пазов 122, и удерживающие пазы 122 могут быть равномерно или неравномерно разнесены вокруг наружной стенки 129. Аналогично, наружный цилиндр 140 может включать в себя менее двух фиксаторов 144 или более двух фиксаторов 144, причем каждый фиксатор размещен в соответствующем удерживающем пазу 122. В некоторых вариантах реализации наружный цилиндр 140 имеет меньше фиксаторов 144, чем удерживающих пазов внутреннего цилиндра 128.

Со ссылкой на ФИГ. 1 и 4-8, будут описаны использование курительного изделия 100 и взаимодействие картриджа 50 и держателя 104 в соответствии с настоящим раскрытием. Во время использования курительного изделия 100 и других курительных изделий, подробно описанных в настоящем документе, загрузка, зажигание, курение и извлечение курительного изделия 100 могут быть осуществлены без физического контакта с источником 54 тепла картриджа 50. Это может быть предпочтительным для предотвращения повреждения источника 54 тепла. Кроме того, контакт с источником 54 тепла может оставлять след или обесцвечивать кожу и/или предметы одежды таким образом, что контакт с источником 54 тепла может быть нежелательным. Кроме того, после использования источник 54 тепла может быть горячим, даже после его гашения, так что контакт с источником 54 тепла может привести к ожогам при контакте с кожей или повреждению других изделий, контактирующих с источником 54 тепла.

Первоначально со ссылкой на ФИГ. 4, картридж 50 вставлен в канал 118 держателя 104 с наружным цилиндром 140 держателя в конфигурации загрузки. В частности, ближняя часть 59 картриджа 50, которая находится напротив источника 54 тепла, вставлена через отверстие в дальней части 148 наружного цилиндра 140 до тех пор, пока ближняя часть 59 не будет размещена внутри части канала 118, образованного внутренним цилиндром 128. В показанном варианте реализации картридж 50 может быть подан под действием гравитации в канал 118 путем наклона держателя 104 таким образом, что дальняя часть 148 расположена выше, чем мундштук 112. В этой ориентации сила тяжести может скользить по наружному цилиндру 140 в направлении конфигурации загрузки. Ближнюю часть 59 картриджа 50 затем располагают внутри или над дальней частью 148 наружного цилиндра 140 и высвобождают. Когда картридж 50 высвобождается, ближняя часть 59 картриджа 50 опускается в канал 118 до тех пор, пока ближняя часть 59 не будет расположена рядом с полостью 120 разделителя или с примыканием к ней и внутри гнезда 134 канала 118. Держатель 104 можно встряхнуть для облегчения позиционирования ближней части 59 картриджа 50, расположенной рядом с полостью 120 разделителя или с примыканием к ней.

Когда ближняя часть 59 картриджа 50 расположена рядом с полостью 120 разделителя или примыкает к ней, наружный цилиндр 140 продвигается в направлении дальше над картриджем 50 в направлении принятой конфигурации до тех пор, пока наружный цилиндр 140 не достигнет конфигурации зажигания, показанной на ФИГ. 5 и 6. Поскольку наружный цилиндр 140 продвигается в направлении дальше над картриджем 50, внутренняя стенка 141 наружного цилиндра 140 толкает внутренний цилиндр 128 внутрь таким образом, что внутренний цилиндр 128 взаимодействует с наружным кожухом 53 картриджа 50. Взаимодействие внутреннего цилиндра 128 с наружным кожухом 53 обеспечивает фрикционное взаимодействие или «зажим» картриджа 50 для крепления картриджа 50 внутри канала 118. Усилия трения между наружным цилиндром 140 и внутренним цилиндром 128 могут предотвращать втягивание наружного цилиндра 140 в направлении конфигурации загрузки. При нахождении наружного цилиндра 140 в конфигурации зажигания картридж 50 закреплен внутри канала 118, держателем 104 можно манипулировать, например, направляя вниз при удерживании картриджа 50 внутри держателя 104. В других вариантах реализации держатель может удерживать картридж множеством различных способов, таких как, например, включение одного или более фиксирующих элементов. Например, в некоторых вариантах реализации один или оба из наружного кожуха картриджа и внутренней поверхности держателя могут включать в себя один или более выступов и/или пружинных элементов и соответствующих стопорных элементов, выполненных с возможностью удержания картриджа. В других вариантах реализации внутренняя поверхность держателя может иметь уменьшающийся диаметр и/или одну или более частей, имеющих уменьшенный диаметр, которые могут быть выполнены с возможностью удержания картриджа в держателе. В другом варианте реализации часть держателя может включать в себя выдвижные элементы, выполненные с возможностью взаимодействия с картриджем для удержания его в держателе. В еще одних других вариантах реализации один или более элементов картриджа и/или один или более элементов держателя могут создавать разъемное соединение между держателем и картриджем. Например, в некоторых вариантах реализации картридж и держатель могут иметь разъемное винтовое соединение. В других вариантах реализации картридж и держатель могут иметь разъемное соединение байонетного типа. В еще одних других вариантах реализации картридж может удерживаться в держателе с помощью магнитной силы. Например, в некоторых вариантах реализации наружный кожух картриджа может быть выполнен из ферромагнитного материала, а внутренняя часть держателя может включать в себя один или более магнитов.

В конфигурации зажигания дальняя часть 148 наружного цилиндра 140 расположена ближе от источника 54 тепла таким образом, что источник 54 тепла проходит дальше от дальней части 148. В конфигурации зажигания пламя, например, зажигалка или спичка, может быть использовано для воспламенения источника 54 тепла. Во время воспламенения источника 54 тепла дальняя часть 148 наружного цилиндра 140 может подвергаться воздействию пламени. Весь наружный цилиндр 140 или по меньшей мере дальняя часть 148 наружного цилиндра 140 может быть изготовлен или изготовлена из или покрыт или покрыта термостойким материалом для предотвращения воспламенения наружного цилиндра 140 во время воспламенения источника 54 тепла. Во время воспламенения источника 54 тепла мундштук 112 может быть расположен во рту пользователя, и пользователь может осуществлять затяжку через мундштук 112 во время воспламенения источника 54 тепла. Как подробно описано выше, с наружным цилиндром 140 в конфигурации зажигания картридж 50 закреплен внутри держателя 104.

После воспламенения источника 54 тепла наружный цилиндр 140 продвигается над картриджем 50 в направлении принятой конфигурации, как показано на ФИГ. 7 и 8. В принятой конфигурации дальняя часть 148 наружного цилиндра 140 расположена над источником 54 тепла таким образом, что источник 54 тепла расположен внутри канала 118 наружного цилиндра 140. Поскольку наружный цилиндр 140 продвигается от конфигурации зажигания к принятой конфигурации, внутренняя стенка 141 может дополнительно подталкивать внутренний цилиндр 128 внутрь и во взаимодействие с наружным кожухом 53 картриджа 50 для крепления картриджа 50 внутри держателя 104. В принятой конфигурации внутренняя стенка 141 дальней части 148 наружного цилиндра 140 расположена над источником 54 тепла и рядом с ним. Внутренняя стенка 141 может быть образована или покрыта огнестойким или жаропрочным материалом для предотвращения воспламенения или сжигания наружного цилиндра 140. В некоторых вариантах реализации весь наружный цилиндр 140 или по меньшей мере часть дальней части 148 могут быть выполнены из огнестойкого или термостойкого материала. Усилия трения между наружным цилиндром 140 и внутренним цилиндром 128 могут предотвращать втягивание наружного цилиндра 140 в направлении конфигурации загрузки. Когда наружный цилиндр 140 находится в принятой конфигурации, картридж 50 закреплен внутри канала 118 таким образом, что держателем 104 можно манипулировать, например, направлять вниз при удерживании картриджа 50 внутри держателя 104.

В принятой конфигурации курительное изделие 100 может использоваться способом, аналогичным традиционной сигарете. Например, мундштук 112 может быть использован для втягивания аэрозоля через часть 52 в виде субстрата и фильтры 115. Выпускные щели 149 в дальней части 148 наружного цилиндра 140 могут обеспечивать возможность втягивания наружного воздуха через часть 52 в виде субстрата без прохождения через внутренние каналы 55 источника 54 тепла (ФИГ. 3). В некоторых вариантах реализации выпускные щели 149 позволяют подавать дополнительный кислород к источнику 54 тепла для предотвращения преждевременного гашения источника 54 тепла, то есть для поддержания воспламенения источника 54 тепла.

В некоторых вариантах реализации источник 54 тепла может иметь размер для тушения, когда материал 51 субстрата внутри части 52 в виде субстрата полностью аэрозолизован. Полная аэрозолизация материала 51 субстрата может быть определена, когда весь материал 51 субстрата является аэрозолизованным или когда предварительно заданное количество материала 51 субстрата является аэрозолизованным. В некоторых вариантах реализации курительное изделие настоящего раскрытия может включать в себя положение гашения. Таким образом, положение гашения может быть выполнено таким образом, что источник тепла лишен достаточного количества кислорода для поддержания горения. В некоторых вариантах реализации положение гашения может быть получено путем дополнительного скольжения наружного цилиндра в направлении дальше. В других вариантах реализации, например, один или более дополнительных элементов могут быть включены таким образом, что положение гашения может быть достигнуто путем приведения в действие одного или более дополнительных элементов. В частности, в одном варианте реализации устройство может содержать съемный элемент, такой как, например, концевой колпачок, который может быть использован для достижения положения гашения. Например, в некоторых вариантах реализации изобретения отдельный концевой колпачок может быть прикреплен над дальним концом наружного цилиндра таким образом, что после крепления источник тепла лишается достаточного количества кислорода для поддержания горения. Такой торцевой колпачок также может быть использован для покрытия конца наружного цилиндра, когда он не используется, например, для предотвращения попадания грязи и/или посторонних предметов в устройство.

Когда источник 54 тепла погашен, наружный цилиндр 140 втягивается в положение загрузки, как показано на ФИГ. 1 и 4. В положении загрузки внутренний цилиндр 128 отсоединяется или смещается от наружного кожуха 53 картриджа 50 таким образом, что картридж 50 ослаблен или не прикреплен к держателю 104. При ослабленном картридже 50 держатель 104 может быть наклонен таким образом, что дальняя часть 148 направлена вниз для обеспечения возможности выпадения картриджа 50 из канала 118. В некоторых вариантах реализации держатель 104 может быть выпущен для высвобождения ближней части 59 картриджа 50 из внутреннего цилиндра 128 с держателем 104, наклоненным вниз до тех пор, пока картридж 50 не выпадет из канала 118. Когда картридж 50 выпадает из канала 118, другой картридж 50 может быть загружен в держатель 104 и воспламенен, как описано выше.

Манипулирование наружным цилиндром 140, как подробно описано выше, может быть выполнено одной или двумя руками пользователя. Кроме того, загрузка, зажигание и извлечение картриджа 50 из держателя 104 могут быть выполнены без контакта с источником 54 тепла.

Со ссылкой на ФИГ. 9-12 раскрыт другой вариант реализации курительного изделия 200 в соответствии с настоящим раскрытием. Курительное изделие 200 включает в себя держатель 204 и картридж 50. Аналогично держателю 104, подробно описанному выше, держатель 204 выполнен с возможностью приема и крепления картриджа 50 во время зажигания и курения и с возможностью высвобождения картриджа 50 и приема другого картриджа 50, когда картридж 50 опустошен.

Со ссылкой первоначально на ФИГ. 9 и 10, держатель 204 включает в себя основную корпусную часть 210 и колпачок 240, который выполнен с возможностью разъемного соединения с основной корпусной частью 210. Основная корпусная часть 210 включает в себя мундштук 212, имеющий ближний или мундштучный конец 213 держателя 204 и соединитель 220, образующий дальнюю часть основной корпусной части 210. Соединитель 220 может иметь диаметр, немного меньший, чем диаметр наружной стенки 211 основной корпусной части 210. Основная корпусная часть 210 образует канал 214, который принимает один или более фильтров 215 в нем. Фильтры 215 аналогичны фильтрам 115, описанным выше. Соединитель 220 образует гнездо 234, проходящее через него. Гнездо 234 может быть соосно выровнено с каналом 214 и может проходить от соединителя 220 по направлению к мундштучному концу 213 к остальной части основной корпусной части 210. Основная корпусная часть 210 может включать в себя полость 230 разделителя, которая расположена между каналом 214 и гнездом 234. В других вариантах реализации полость разделителя может быть заменена компонентом разделителя, который может включать в себя проход для пара, который соединяет канал 214 и гнездо 234. Проход для пара может представлять собой один проход, проходящий через разделитель, или может представлять собой множество проходов, проходящих через разделитель. Основная корпусная часть 210 может образовывать один или более вытяжных проходов 228, которые проходят через наружную стенку 211 и сообщаются с полостью 230 разделителя. Вытяжные проходы 228 могут обеспечивать смешивание воздуха, окружающего держатель 204, с аэрозолями, вытягиваемыми из канала 218 в направлении мундштука 212.

Соединитель 220 включает в себя выступ 222, которое проходит наружу от наружной поверхности соединителя 220. Выступ 222 проходит от наружной поверхности соединителя 220, оставаясь при этом ниже наружной стенки 211 основной корпусной части 210. Выступ 222 образует зазор 223 с наружной стенкой 211 основной корпусной части 210. Выступ 222 может проходить в направлении, параллельном продольной оси держателя 204. Соединитель 220 может включать в себя один выступ 222 или может включать в себя множество выступов 222. Например, соединитель 220 может включать в себя два выступа 222, смещенные на 180 градусов друг от друга вокруг наружной поверхности соединителя 220.

Как показано на ФИГ. 10, колпачок 240 выполнен с возможностью разъемного соединения с основной корпусной частью 210. Колпачок 240 включает в себя стенку 241 крышки, образующую наружную поверхность колпачка 240, и дальнюю стенку 248. Дальняя стенка 248 включает в себя одно или более вентиляционных отверстий 249, образованных в ней. Вентиляционные отверстия 249 выполнены с возможностью пропускания воздуха и, в частности, кислорода через крышку 240 для обеспечения источника 54 тепла достаточным количеством кислорода для предотвращения гашения источника 54 тепла. Колпачок 240 образует канал 246, который проходит от ближнего конца колпачка 240 до дальней стенки 248. Канал 246 образован внутренней стенкой 247 и имеет размер для размещения в нем наружного кожуха 53 картриджа 50. Колпачок 240 также образует приемник 242, расположенный рядом с его ближним концом. Приемник 242 может иметь диаметр, немного больший, чем канал 246, и выполнен с возможностью размещения в нем соединителя 220. Приемник 242 дополнительно образует канавку 244, размер которой позволяет принимать расположенный в ней выступ 222, и включает в себя фиксатор 245, который проходит в приемник 242 вдоль ближней кромки колпачка 240. Канавка 244 имеет продольную часть, которая проходит от ближней кромки колпачка 240 в направлении к дальней стенке 248 и параллельно продольной оси колпачка 240, и поперечную часть, которая проходит в направлении вокруг приемника 242 в направлении, перпендикулярном продольной части. Фиксатор 245 выровнен с поперечной частью канавки 244 и выполнен с размером для размещения в зазоре 223 для предотвращения извлечения выступа 222 из приемника 242.

Со ссылкой на ФИГ. 9-12, использование курительного изделия 200 подробно описано посредством загрузки, зажигания, курения и извлечения или выгрузки картриджа 50. Первоначально, как показано на ФИГ. 9 и 10, колпачок 240 отделен от основной корпусной части 210 таким образом, что держатель 204 находится в конфигурации загрузки. В конфигурации загрузки картридж 50 загружают в основную корпусную часть 210 держателя 204 путем вставки ближней части 59 картриджа 50 в гнездо 234 до тех пор, пока ближняя часть 59 не будет примыкать к полости 230 разделителя. Ближняя часть 59 картриджа 50 проходит через соединитель 220, когда ближняя часть 59 загружена в основную корпусную часть 210. Гнездо 234 может иметь размер для фрикционного взаимодействия с ближней частью 59 для крепления картриджа 50 к основной корпусной части 210 с плотной посадкой. В некоторых вариантах реализации гнездо 234 может быть больше, чем ближняя часть 59, так что картридж 50 удерживается в гнезде 234 только под действием гравитации. Во время загрузки пользователь может захватывать держатель 204 вдоль основной корпусной части 210 и захватывать внешний кожух 53 картриджа 50. Таким образом, картридж 50 может быть загружен без контакта с источником 54 тепла.

Продолжая ссылаться на ФИГ. 9 и 10, с картриджем 50, загруженным в основную корпусную часть 210 с колпачком 240, отделенным от основной корпусной части 210, держатель 204 находится в конфигурации зажигания. В конфигурации зажигания источник 54 тепла может быть воспламенен путем воздействия на источник 54 тепла пламенем, например, с использованием зажигалки или спички. Источник 54 тепла может воспламеняться без воздействия пламени на любую часть держателя 204. Во время загрузки и зажигания картриджа 50 держатель 204 не подвергается воздействию пламени или тепла.

Со ссылкой на ФИГ. 11 и 12, при воспламенении источника 54 тепла картриджа 50 колпачок 240 прикреплен к основной корпусной части 210 над картриджем 50 таким образом, что картридж 50 заключен внутри держателя 204. Когда колпачок 240 прикреплен к основной корпусной части 210, дальняя стенка 249 колпачка 240 образует приемный конец держателя 204. Для крепления крышки к основной корпусной части 210 ближний конец колпачка 240 перемещают над картриджем 50 с источником 54 тепла картриджа 50, проходящим через приемник 242 в канал 246 колпачка 240. Весь колпачок 240 или часть внутренней стенки 247 колпачка 240 может быть выполнен или выполнена из металла или термостойкого материала для предотвращения повреждения от воспламеняемого источника 54 тепла. При перемещении колпачка 240 над картриджем 50 по направлению к основной корпусной части 210 соединитель 220 размещен внутри приемника 242 колпачка 240. Затем колпачок 240 поворачивают или крутят вокруг соединителя 220 до тех пор, пока выступ 222 соединителя 220 не выровняется с продольной частью канавки 244. Когда выступ 222 выровнен с продольной частью канавки 244, колпачок 240 перемещается дальше по направлению к основной корпусной части 210, чтобы сдвинуть выступ 222 в продольную часть канавки 244. Когда выступ 222 полностью перемещается в продольную часть канавки 244, взаимодействие выступа 222 внутри канавки 244 может предотвратить дополнительное перемещение колпачка 240 по направлению к основной корпусной части 210. Дополнительно или в качестве альтернативы, ближняя кромка колпачка 240 может примыкать к дальней кромке наружной стенки 211 основной корпусной части 210 для предотвращения дополнительного перемещения колпачка 240 в направлении основной корпусной части 210. Когда дополнительное перемещение колпачка 240 по направлению к основной корпусной части 210 предотвращено, колпачок 240 поворачивается или скручивается относительно основной корпусной части 210 для перемещения выступа 222 в поперечную часть канавки 244. Когда колпачок 240 скручен, фиксатор 245 колпачка 240 расположен внутри зазора 223 между выступом 222 и наружной стенкой 211 основной корпусной части 210. Фиксатор 245 предотвращает отделение выступа 222 и, таким образом, основной корпусной части 210 от колпачка 240. Фиксатор 245 может быть больше, чем зазор 223 таким образом, что фиксатор 245 фрикционно взаимодействует с выступом 222, чтобы противостоять повороту колпачка 240 для обеспечения скольжения выступа 222 через поперечную часть. Фрикционное взаимодействие выступа 222 и фиксатора 245 может обеспечивать прикрепление колпачка 240 к основной корпусной части 210. Поперечная часть канавки 244 может включать в себя стопор или выемку для приема выступа 222, когда колпачок 240 скручен для поддержания выступа 222 внутри поперечной части и для противодействия непреднамеренному повороту или скручиванию колпачка 240. Фиксатор может предотвращать непреднамеренное отделение колпачка 240 от основной корпусной части 210. Когда колпачок 240 прикреплен к основной корпусной части 210 с картриджем 50, размещенным в ней, курительное изделие 200 находится в принятой конфигурации.

В принятой конфигурации курительное изделие 200 может использоваться способом, аналогичным традиционной сигарете. Например, мундштук 212 может использоваться для втягивания аэрозоля через часть 52 в виде субстрата. Кроме того, в принятой конфигурации, когда источник 54 тепла воспламенен с колпачком 240, заключающим в себя картридж 50, колпачок 240 защищает от непреднамеренного контакта с источником 54 тепла. Вентиляционные отверстия 249 обеспечивают воздушный поток к источнику 54 тепла таким образом, что источник 54 тепла остается воспламененным. В некоторых вариантах реализации вентиляционные отверстия 249 могут быть закрыты или заблокированы для гашения источника 54 тепла. Например, пользователь может заблокировать вентиляционные отверстия 249 пальцем для гашения источника 54 тепла. В других вариантах реализации могут быть включены один или более дополнительных элементов, так что положение гашения может быть достигнуто путем приведения в действие одного или более дополнительных элементов. В частности, в одном варианте реализации устройство может включать в себя воздухонепроницаемую крышку, расположенную вблизи вентиляционных отверстий 249, которая может быть выполнена с возможностью механического или ручного приведения в действие (например, путем поворота крышки над концом колпачка 240 и/или путем перемещения со скольжением крышки поперек конца колпачка 240) таким образом, что в положении гашения крышка по существу закрывает вентиляционные отверстия 249, а источник тепла лишен достаточного количества кислорода для поддержания горения.

В принятой конфигурации пользователь может осуществлять затяжку на мундштуке 212 таким образом, что воздух втягивается через вентиляционные отверстия 249, источник 54 тепла и часть 52 в виде субстрата для аэрозолизации материала 51 субстрата (ФИГ. 3). Аэрозоль из материала 51 субстрата втягивается через полость 230 разделителя и через фильтры 215, расположенные внутри отверстия 214, перед втягиванием через мундштук 212 и выходом из курительного изделия через мундштучный конец 213. По мере прохождения аэрозоля через полость 230 разделителя воздух снаружи держателя 204 может втягиваться в полость через вытяжные отверстия 228 и смешиваться с аэрозолем по мере втягивания аэрозоля через полость 230 разделителя.

В принятой конфигурации курительное изделие 200 может использоваться способом, аналогичным традиционной сигарете. Например, мундштук 212 может использоваться для втягивания аэрозоля через часть 52 в виде субстрата.

Когда источник 54 тепла погашен, картридж 50 может быть извлечен из держателя 204. Источник 54 тепла может быть погашен, когда источник 54 тепла опустошен, или может быть погашен намеренно путем закрывания вентиляционных отверстий 249.

Для удаления колпачка 240 колпачок 240 скручивают относительно основной корпусной части 210 для перемещения выступа 222 внутри поперечной части канавки 244 до тех пор, пока выступ 222 не окажется внутри продольной части канавки 244. С выступом 222 в продольной части канавки 244 колпачок 240 может быть отведен от основной корпусной части 210 для удаления колпачка 240 с картриджа 50. При снятом колпачке 240 над картриджем 50 ближняя часть 59 картриджа 50 может оставаться фрикционно закрепленной внутри гнезда 234 основной корпусной части 210. Когда источник 54 тепла погашен, колпачок 240 может быть удален, а источник 54 тепла повторно воспламенен таким же образом, как подробно описано выше, и держатель 204 возвращается в принятую конфигурацию путем повторного крепления колпачка 240 к основной корпусной части 210.

Когда источник 54 тепла опустошен, пользователь может извлекать или удалять картридж 50 из основной корпусной части 210 и может заменять картридж 50 другим картриджем 50. Для удаления картриджа 50 из основной корпусной части 210, пользователь захватывает картридж 50, чтобы отделить картридж 50 от основной корпусной части 210. В частности, пользователь может захватывать наружный кожух 53 картриджа 50 и оттягивать картридж 50 от основной корпусной части 210, удерживая основную корпусную часть 210. Когда колпачок 240 удален с картриджа 50, значительная часть наружного кожуха 53 открыта таким образом, что пользователь может захватывать наружный кожух 53, не контактируя с источником 54 тепла. В некоторых вариантах реализации изобретения, в которых ближняя часть 59 картриджа 50 свободна внутри гнезда 234, основная часть 210 корпуса может быть наклонена таким образом, что соединитель 220 ориентирован вниз таким образом, что картридж 50 выпадает из гнезда 234 без захвата наружного корпуса 53 картриджа 50. Когда картридж 50 удален из гнезда 234, другой картридж 50 может быть загружен в гнездо 234, воспламенен, а колпачок 240 заменен, то есть прикреплен к основной корпусной части 210 поверх нового картриджа 50. В некоторых вариантах реализации в гнездо 234 может быть загружен другой картридж 50, а колпачок 240 может быть заменен без воспламенения нового картриджа 50. В других вариантах реализации колпачок 240 может быть заменен без загрузки или воспламенения нового картриджа 50.

Держатель 204 позволяет загружать, зажигать, курить и выгружать картридж 50 без контакта с источником 54 тепла картриджа 50. Держатель 204 также заключает в себя картридж 50 в принятой конфигурации таким образом, чтобы предотвратить непреднамеренный контакт источника 54 тепла с пользователем или другими объектами при воспламенении источника 54 тепла. В принятой конфигурации держатель 204 заключает в себя картридж 50 таким образом, что картридж 50 полностью удерживается внутри держателя 204.

Со ссылкой на ФИГ. 13-18 раскрыт другой вариант реализации курительного изделия 300 в соответствии с настоящим раскрытием. Курительное изделие 300 включает в себя держатель 304 и картридж 50. Аналогично держателю 204, подробно описанному выше, держатель 304 выполнен с возможностью приема и крепления картриджа 50 во время зажигания и курения и высвобождения картриджа 50 и приема другого картриджа 50, когда картридж 50 опустошен.

Как первоначально показано на ФИГ. 13-16, держатель 304 включает в себя основную корпусную часть 310 и колпачок 340, который выполнен с возможностью разъемного соединения с основной корпусной частью 310. Основная корпусная часть 310 содержит мундштук 312, имеющий ближний или мундштучный конец 313 держателя 304 и соединитель 320, образующий дальнюю часть основной корпусной части 310. Соединитель 320 может иметь диаметр, немного меньший, чем диаметр наружной стенки 311 основной корпусной части 310. Основная корпусная часть 310 образует канал 314, который принимает один или более фильтров 315 в нем. Фильтры 315 аналогичны фильтрам 115, описанным выше. Соединитель 320 образует гнездо 334, проходящее через него. Гнездо 334 может быть соосно выровнено с каналом 314 и может проходить от соединителя 320 по направлению к мундштучному концу 313 к остальной части основной корпусной части 310. Основная корпусная часть 310 также образует камеру 316, расположенную между каналом 314 и гнездом 334, и паз 318, проходящий через наружную стенку 311 и сообщающуюся с камерой 316. Держатель 304 содержит втулку 330, расположенную с возможностью скольжения внутри камеры 316 между положением загрузки, в котором втулка 330 расположена по направлению к мундштучному концу 313, и извлеченным положением, в котором втулка 330 расположена по направлению к соединителю 320. Втулка 330 соединена с ползуном 324, который проходит через паз 318 и выполнен с возможностью перемещения втулки 330 между положениями загрузки и извлечения. Ползун 324 включает в себя головку 325, которая расположена на наружной стороне наружной стенки 311, и стержневую часть 326, которая проходит от головки 325 через паз 318 в отверстие 331 стержневой части, образованное во втулке 330. Стержневая часть 326 и отверстие 331 стержневой части могут быть резьбовыми таким образом, что стержневая часть 326 соединена с втулкой 330 с помощью рузьбы. Втулка 330 включает в себя стрежень 336, который проходит от стержневой части 326 в направлении гнезда 334. Стрежень 336 заканчивается в конце 337 стрежня, который расположен рядом с ближним концом гнезда 334, когда втулка 330 находится в положении загрузки, и расположен рядом с дальним концом гнезда 334, когда втулка 330 находится в положении извлечения, чтобы извлечь картридж 50 из гнезда 334, как подробно описано ниже. Стрежень 336 втулки 330 дополнительно содержит один или более проходов 338 для аэрозоля, которые проходят через стрежень 336.

Втулка 330 образует проход 332 для пара через него, который соединяет канал 314 и гнездо 334 через камеру 316. Проход 332 для пара может представлять собой один проход, проходящий через втулку 330, или может представлять собой множество проходов, проходящих через втулку 330. Паз 318 может сообщаться с проходом 332 для пара, или втулка 330 может отделять проход 332 для пара и паз 318. Проходы 338 для аэрозоля стрежня 336 выполнены с возможностью сообщения с проходом 332 для пара на одном конце и концевыми отверстиями 56 картриджа на другом конце. Основная корпусная часть 310 может образовывать один или более вытяжных проходов 328, которые проходят через наружную стенку 311 и сообщаются с проходом 332 для пара. Вытяжные проходы 328 могут обеспечивать смешивание воздуха, окружающего держатель 304, с аэрозолями, вытягиваемыми из гнезда 334 в направлении мундштука 312.

Соединитель 320 содержит выступ 322, который проходит наружу от наружной поверхности соединителя 320. Выступ 322 проходит от наружной поверхности соединителя 320, оставаясь при этом ниже наружной стенки 311 основной корпусной части 310. Выступ 322 образует зазор 323 с наружной стенкой 311 основной корпусной части 310. Выступ 322 может проходить в направлении, параллельном продольной оси держателя 304. Соединитель 320 может включать в себя один выступ 322 или может включать в себя несколько выступов 322. Например, соединитель 320 может включать в себя два выступа 322, смещенные на 180 градусов друг от друга вокруг наружной поверхности соединителя 320.

Со ссылкой на ФИГ. 16, колпачок 340 выполнен с возможностью разъемного соединения с основной корпусной частью 310. Колпачок 340 включает в себя стенку 341 колпачка, образующую наружную поверхность колпачка 340, и дальнюю стенку 348. Дальняя стенка 348 содержит одно или более вентиляционных отверстий 349, образованных в ней. Вентиляционные отверстия 349 выполнены с возможностью пропускания воздуха и, в частности, кислорода, через колпачок 340 для обеспечения источника 54 тепла достаточным количеством кислорода для предотвращения гашения источника 54 тепла. Колпачок 340 образует канал 346, который проходит от ближнего конца колпачка 340 до дальней стенки 348. Канал 346 образован внутренней стенкой 347 и имеет размер для размещения в нем наружного корпуса 53 картриджа 50. Колпачок 340 также образует приемник 342, расположенный рядом с его ближним концом. Приемник 342 может иметь диаметр, немного больший, чем канал 346, и выполнен с возможностью приема в нем соединителя 320. Приемник 342 дополнительно образует канавку 344, размер которой позволяет принимать расположенный в ней выступ 322, и включает в себя фиксатор 345, который проходит в приемник 342 вдоль ближней кромки колпачка 340. Канавка 344 имеет продольную часть, которая проходит от ближней кромки колпачка 340 в направлении к дальней стенке 348 и параллельно продольной оси колпачка 340, и поперечную часть, которая проходит в направлении вокруг приемника 342 в направлении, перпендикулярном продольной части. Фиксатор 345 выровнен с поперечной частью канавки 344 и имеет размер для размещения в зазоре 323 для предотвращения извлечения выступа 322 из приемника 342.

Со ссылкой на ФИГ. 13-18, использование курительного изделия 300 подробно описано посредством загрузки, зажигания, курения и извлечения или выгрузки картриджа 50. Первоначально, как показано на ФИГ. 13 и 14, колпачок 340 отделяют от основной корпусной части 310 таким образом, что курительное изделие 300 находится в конфигурации загрузки. В конфигурации загрузки картридж 50 загружают в основную корпусную часть 310 держателя 304 путем введения ближней части 59 картриджа 50 в гнездо 334 до тех пор, пока не будет предотвращено дальнейшее перемещение ближней части 59 в направлении к ближней части по направлению к мундштучному концу 313 основной корпусной части 310. Гнездо 334 может фрикционно зацеплять ближнюю часть 59 для предотвращения дальнейшего проксимального перемещения ближней части 59. В некоторых вариантах реализации ближняя часть 59 может примыкать к концу стрежня 336 и перемещать втулку 330 в положение загрузки до тех пор, пока ползун 324 не войдет во взаимодействие с ближним концом паза 318, предотвращая дополнительное проксимальное перемещение ближней части 59. Ближняя часть 59 картриджа 50 проходит через соединитель 320, когда ближняя часть 59 загружена в основную корпусную часть 310. Гнездо 334 может иметь размер для фрикционного взаимодействия с ближней частью 59 для крепления картриджа 50 к основной корпусной части 310 с плотной посадкой. В некоторых вариантах реализации гнездо 334 может быть больше, чем ближняя часть 59, так что картридж 50 удерживается в гнезде 334 только под действием гравитации. Во время загрузки пользователь может захватывать держатель 304 вдоль основной корпусной части 310 и захватывать наружный кожух 53 картриджа 50. Таким образом, картридж 50 может быть загружен без контакта с источником 54 тепла.

Как показано на ФИГ. 13 и 14, с картриджем 50, загруженным в основную корпусную часть 310 с колпачком 340, отделенным от основной корпусной части 310, держатель 304 находится в конфигурации зажигания. В конфигурации зажигания источник 54 тепла может быть воспламенен путем воздействия на источник 54 тепла пламенем, например, с использованием зажигалки или спички. Источник 54 тепла может воспламеняться без воздействия пламени на любую часть держателя 304. Во время загрузки и зажигания картриджа 50 держатель 304 не подвергается воздействию пламени или тепла.

Далее со ссылкой на ФИГ. 15 и 16, когда источник 54 тепла картриджа 50 воспламенен, колпачок 340 прикреплен к основной корпусной части 310 над картриджем 50 таким образом, что картридж 50 заключен внутри держателя 304. Когда колпачок 340 прикреплен к основной корпусной части 310, дальняя стенка 349 колпачка 340 образует приемный конец держателя 304. Для крепления крышки к основной корпусной части 310 ближний конец колпачка 340 перемещают над картриджем 50 с источником 54 тепла картриджа 50, проходящим через приемник 342 в канал 346 колпачка 340. Весь колпачок 340 или часть внутренней стенки 347 колпачка 340 может быть выполнен или выполнена из металла или термостойкого материала для предотвращения повреждения от воспламеняемого источника 54 тепла. При перемещении колпачка 340 над картриджем 50 по направлению к основной корпусной части 310 соединитель 320 размещен внутри приемника 342 колпачка 340. Затем колпачок 340 поворачивают или скручивают вокруг соединителя 320 до тех пор, пока выступ 322 соединителя 320 не выровняется с продольной частью канавки 344. Когда выступ 322 выровнен с продольной частью канавки 344, колпачок 340 перемещают дальше по направлению к основной корпусной части 310, чтобы сдвинуть выступ 322 в продольную часть канавки 344. Когда выступ 322 полностью втянут в продольную часть канавки 344, взаимодействие выступа 322 внутри канавки 344 может предотвратить дополнительное перемещение колпачка 340 в направлении основной корпусной части 310. Дополнительно или в качестве альтернативы, ближняя кромка колпачка 340 может примыкать к дальней кромке наружной стенки 311 основной корпусной части 310 для предотвращения дополнительного перемещения колпачка 340 в направлении основной корпусной части 310. Когда дополнительное перемещение колпачка 340 по направлению к основной корпусной части 310 предотвращено, колпачок 340 поворачивается или скручивается относительно основной корпусной части 310 для перемещения выступа 322 в поперечную часть канавки 344. Когда колпачок 340 скручен, фиксатор 345 колпачка 340 расположен внутри зазора 323 между выступом 322 и наружной стенкой 311 основной корпусной части 310. Фиксатор 345 предотвращает отделение выступа 322 и, таким образом, основной корпусной части 310 от колпачка 340. Фиксатор 345 может быть больше, чем зазор 323 таким образом, что фиксатор 345 фрикционно взаимодействует с выступом 322, чтобы противостоять повороту колпачка 340 для обеспечения скольжения выступа 322 через поперечную часть. Фрикционное взаимодействие выступа 322 и фиксатора 345 может обеспечивать прикрепление колпачка 340 к основной корпусной части 310. Поперечная часть канавки 344 может включать в себя стопор или выемку для приема выступа 322, когда колпачок 340 скручен для поддержания выступа 322 в поперечной части и для противодействия непреднамеренному повороту или скручиванию колпачка 340. Стопор может предотвращать непреднамеренное отделение колпачка 340 от основной корпусной части 310. Когда колпачок 340 прикреплен к основной корпусной части 310 с картриджем 50, размещенным в ней, держатель 304 находится в принятой конфигурации.

В принятой конфигурации курительное изделие 300 может использоваться способом, аналогичным традиционной сигарете. Например, мундштук 312 может быть использован для втягивания аэрозоля через часть 52 в виде субстрата. Кроме того, в принятой конфигурации, когда источник 54 тепла воспламенен с колпачком 340, заключающим в себя картридж 50, колпачок 340 защищает от непреднамеренного контакта с источником 54 тепла. Вентиляционные отверстия 349 обеспечивают воздушный поток к источнику 54 тепла таким образом, что источник 54 тепла остается воспламененным. В некоторых вариантах реализации вентиляционные отверстия 349 могут быть закрыты или заблокированы для гашения источника 54 тепла. Например, пользователь может заблокировать вентиляционные отверстия 349 пальцем для гашения источника 54 тепла. В других вариантах реализации могут быть включены один или более дополнительных элементов, так что положение гашения может быть достигнуто путем приведения в действие одного или более дополнительных элементов. В частности, в одном варианте реализации устройство может включать в себя воздухонепроницаемую крышку, расположенную вблизи вентиляционных отверстий 349, которая может быть выполнена с возможностью механического или ручного приведения в действие (например, путем поворота крышки над концом колпачка 340 и/или путем перемещения со скольжением крышки поперек конца колпачка 340) таким образом, что в положении гашения крышка по существу закрывает вентиляционные отверстия 349, а источник тепла лишен достаточного количества кислорода для поддержания горения.

В принятой конфигурации пользователь может осуществлять затяжку на мундштуке 312 таким образом, что воздух втягивается через вентиляционные отверстия 349, источник 54 тепла и часть 52 в виде субстрата для аэрозолизации материала 51 субстрата (ФИГ. 3). Аэрозоль из материала 51 субстрата втягивается через проход 332 для пара, проходящий через камеру 316, и через фильтры 315, расположенные внутри канала 314, перед втягиванием через мундштук 312 и выходом из курительного изделия через мундштучный конец 313. Когда аэрозоль проходит через проход 332 для пара, воздух снаружи держателя 304 может втягиваться в проход 332 для пара через вытяжные отверстия 328 и смешиваться с аэрозолем, когда аэрозоль втягивается через проход 332 для пара. Когда источник 54 тепла погашен, картридж 50 может быть извлечен из держателя 304. Источник 54 тепла может быть погашен, когда источник 54 тепла опустошен, или может быть погашен намеренно, закрывая вентиляционные отверстия 349.

Для удаления колпачка 340 колпачок 340 скручен относительно основной корпусной части 310 для перемещения выступа 322 внутри поперечной части канавки 344 до тех пор, пока выступ 322 не окажется внутри продольной части канавки 344. С выступом 322 в продольной части канавки 344 колпачок 340 может быть отведен от основной корпусной части 310 для удаления колпачка 340 над картриджем 50. При снятом колпачке 340 над картриджем 50 ближняя часть 59 картриджа 50 может оставаться фрикционно закрепленной внутри гнезда 334 основной корпусной части 310. Когда источник 54 тепла намеренно или непреднамеренно погашен, колпачок 340 может быть удален, а источник 54 тепла повторно воспламенен таким же образом, как подробно описано выше, и курительное изделие 300 возвращается в принятую конфигурацию путем повторного крепления колпачка 340 к основной корпусной части 310.

Со ссылкой на ФИГ. 17 и 18, когда источник 54 тепла опустошен, пользователь может извлекать или удалять картридж 50 из основной корпусной части 310 и может заменять картридж 50 другим картриджем 50. Для извлечения картриджа 50 из основной корпусной части 310 ползун 324 приводится в действие в направлении дальше внутри паза 318. Когда ползун 324 приводится в действие в направлении дальше, ползун 324 перемещает втулку 330 в направлении дальше внутри камеры 316. По мере того, как втулка 330 перемещается в направлении дальше, втулка 330 перемещает стрежень 336 в направлении дальше. По мере того, как стрежень 336 перемещается в направлении дальше, конец стрежня 336 зацепляется с ближней частью 59 картриджа 50 для толкания или извлечения картриджа 50 из гнезда 334. Ползун 324 обеспечивает возможность извлечения картриджа 50 из основной корпусной части 310 без физического контакта между пользователем и картриджем 50. Когда картридж 50 удален из гнезда 334, другой картридж 50 может быть загружен в гнездо 334, воспламенен, а колпачок 340 заменен, то есть прикреплен к основной корпусной части 310 поверх нового картриджа 50 и выкурен. В некоторых вариантах реализации в гнездо 334 может быть загружен другой картридж 50, а колпачок 340 может быть заменен без воспламенения нового картриджа 50. В других вариантах реализации колпачок 340 может быть заменен без загрузки или воспламенения нового картриджа 50.

Дополнительно или в качестве альтернативы, для удаления картриджа 50 из основной корпусной части 310 пользователь может захватить картридж 50 для отделения картриджа 50 от основной корпусной части 310. В частности, пользователь может захватывать наружный кожух 53 картриджа 50 и оттягивать картридж 50 от основной корпусной части 310, удерживая основную корпусную часть 310. Когда колпачок 340 удален над картриджем 50, значительная часть наружного кожуха 53 открыта таким образом, что пользователь может захватывать наружный кожух 53, не контактируя с источником 54 тепла. В некоторых вариантах реализации, в которых ближняя часть 59 картриджа 50 свободна внутри гнезда 334, основная корпусная часть 310 может быть наклонена таким образом, что соединитель 320 ориентирован вниз таким образом, что картридж 50 выпадает из гнезда 334 без захвата наружного корпуса 53 картриджа 50.

Держатель 304 позволяет загружать, зажигать, курить и выгружать картридж 50 без контакта с источником 54 тепла картриджа 50. Дополнительно, держатель 304 обеспечивает возможность выгрузки или извлечения картриджа 50 из держателя 304 без физического контакта, например, касания картриджа 50. Держатель 304 также заключает в себя картридж 50 в принятой конфигурации таким образом, чтобы предотвратить непреднамеренный контакт источника 54 тепла с пользователем или другими объектами при воспламенении источника 54 тепла. В принятой конфигурации держатель 304 заключает в себя картридж 50 таким образом, что картридж 50 полностью удерживается внутри держателя 304.

Со ссылкой на ФИГ. 19-26 раскрыт другой вариант реализации курительного изделия 400 в соответствии с настоящим раскрытием. Курительное изделие 400 включает в себя держатель 404 и картридж 50. Аналогично держателю 104, подробно описанному выше, держатель 404 выполнен с возможностью приема и крепления картриджа 50 во время зажигания и курения и высвобождения картриджа 50 и приема другого картриджа 50, когда картридж 50 опустошен.

Со ссылкой на ФИГ. 19 и 20, держатель 404 включает в себя основную корпусную часть 410 и мундштук 412, который соединен с возможностью отсоединения с основной корпусной частью 410. Мундштук 412 имеет ближний или мундштучный конец 413 держателя 404 и соединитель 420, образующий дальнюю часть мундштука 412. Соединитель 420 может иметь диаметр, немного меньший, чем диаметр наружной стенки 411 основной корпусной части 410. Мундштук 412 образует сквозное отверстие 414. Соединитель 420 может фрикционно взаимодействовать с основной корпусной частью 410 для крепления мундштука 412 к основной корпусной части 410.

Основная корпусная часть 410 образует камеру 416 и канал 418. Ближняя часть камеры 416 принимает соединитель 420 мундштука 412 и принимает втулку 430. Втулка 430 размещена с возможностью скольжения внутри камеры 416 и выполнена с возможностью перемещения между первым или дальним положением загрузки (ФИГ. 20), вторым или промежуточным положением зажигания (ФИГ. 22) и третьим или ближним принятым положением (ФИГ. 24). Втулка 430 включает в себя два или более пальцев 436, которые проходят дальше от втулки 430. Пальцы 436 образуют гнездо 434 между ними и смещены в радиальном направлении наружу. Более конкретно, пальцы 436 могут быть самосмещены в радиальном направлении наружу. В положении загрузки пальцы 436 могут проходить в канал 418 и в канавку 438, образованную во внутренней стенке 446, образующей канал 418. В положении загрузки гнездо 434, образованное между пальцами 436, может находиться в расширенной конфигурации. Втулка 430 образует проход 432 для пара, который соединяет камеру 416, канал 418 и отверстие 414, чтобы обеспечить возможность втягивания аэрозоля из картриджа 50 через мундштук 412.

Основная корпусная часть 410 также образует паз 422, образованный в наружной стенке 411, сообщающийся с камерой 416. Паз 422 включает в себя дальнюю первую сторону 462, ближнюю вторую сторону 468 и поперечную сторону 466, соединяющую первую и вторую стороны 462, 468. Первая и вторая стороны 462, 468 по существу параллельны продольной оси основной корпусной части 410 и радиально смещены друг от друга вокруг наружной стенки 411. Поперечная сторона 466 по существу перпендикулярна первой и второй сторонам 462, 468 и соединяет ближний конец первой стороны 462 с дальним концом второй стороны 468. Первая сторона 462 включает в себя дальний загрузочный конец 463 паза 422, а вторая сторона 468 включает в себя ближний приемный конец 469 паза 422. Каждый из ближнего конца первой стороны 462 и дальнего конца второй стороны 468 включает в себя упор 464 зажигания. Паз 422 также может обеспечивать смешивание воздуха, окружающего держатель 404, с аэрозолями, втягиваемыми в направлении мундштука 412 в проходе 432 для пара и/или камере 416, способом, аналогичным вытяжным каналам 228, подробно описанным выше.

Держатель 404 включает в себя ползун 424, имеющий головку 425 и стержневую часть 426. Головка 425 расположена вдоль наружной стенки 411 основной корпусной части 410, а стержневая часть 426 проходит через паз 422 и соединена с втулкой 430 таким образом, что втулка 430 взаимодействует с перемещением ползуна 424. Стержневая часть 426 и втулка 430 могут быть соединены друг с другом с помощью резьбы. Ползун 424 выполнен с возможностью перемещения внутри паза 422 для перемещения рукава 430 между положениями загрузки, зажигания и принятым положением.

Со ссылкой на ФИГ. 19-26, использование курительного изделия 400 подробно описано посредством загрузки, зажигания, курения и извлечения или выгрузки картриджа 50. Первоначально, как показано на ФИГ. 19 и 20, держатель 404 находится в конфигурации загрузки с соединителем 420, размещенным внутри камеры 416 для крепления мундштука 412 к основной корпусной части 410 и ползуну 424 на загрузочном конце 463 паза 422 таким образом, что втулка 430 находится в положении загрузки. В конфигурации загрузки пальцы 436 втулки 430 проходят в камеру 418 и размещены внутри канавки 438 таким образом, что гнездо 434 находится в расширенной конфигурации. В конфигурации загрузки картридж 50 загружают в канал 418 путем пропускания ближней части 59 картриджа 50 через дальнюю часть 448 основной корпусной части 410 до тех пор, пока ближняя часть 59 не будет расположена в гнезде 434 между пальцами 436. В конфигурации загрузки гнездо 434 имеет диаметр, больший, чем ближняя часть 59 картриджа 50 для обеспечения возможности свободного скольжения ближней части 59 в гнездо 434. Держатель 404 может удерживаться дальней частью 448, ориентированной вверх таким образом, что картридж 50 подается под действием гравитации в гнездо 434. В конфигурации загрузки дальняя часть 448 основной корпусной части 410 образует приемный конец держателя 404.

Далее со ссылкой на ФИГ. 21 и 22, когда ближняя часть 59 картриджа 50 находится в гнезде 434, ползун 424 перемещается в направлении к ближней части через первую сторону 462 паза 422 по направлению к мундштучному концу 413 до тех пор, пока ползун 424 не достигнет упора 464 зажигания (ФИГ. 19). Поскольку ползун 424 перемещается в направлении к ближней части, пальцы 436 скользят в направлении к ближней части в камеру 416. Когда пальцы 436 скользят в направлении к ближней части, взаимодействие с внутренней стенкой 446, образующей камеру 416, толкает пальцы 436 внутрь, чтобы уменьшить гнездо 434 таким образом, что пальцы 436 переходят в сжатую конфигурацию и входят во взаимодействие с наружным кожухом 53 ближней части 59 картриджа 50. Взаимодействие пальцев 436 с ближней частью 59 обеспечивает втягивание картриджа 50 в направлении к ближней части в канал 418. Взаимодействие пальцев 436 с наружным кожухом 53 может представлять собой фрикционное взаимодействие. В некоторых вариантах реализации пальцы 436 могут включать в себя зубцы (не показаны), которые входят во взаимодействие с наружным кожухом 53 картриджа 50. Когда ползун 424 достигает упора 464 зажигания, картридж 50 расположен по существу внутри канала 418, при этом источник 54 тепла остается снаружи или за пределами дальней части 448 основной корпусной части 411 таким образом, что держатель 404 находится в конфигурации зажигания. В конфигурации зажигания ближняя часть 59 картриджа 50 может быть расположена внутри камеры 416 за пределами дальнего конца втулки 430. Держатель 404 может быть ориентирован вверх во время загрузки и перехода держателя 404 в конфигурацию зажигания для предотвращения непреднамеренного отделения картриджа 50 от держателя 404.

В конфигурации зажигания картридж 50 закреплен внутри держателя 404 таким образом, что ориентация держателя 404 может изменяться без непреднамеренного отделения картриджа 50 от держателя 404. Когда держатель 404 находится в конфигурации зажигания, источник 54 тепла может быть воспламенен. В частности, для воздействия пламени на источник 54 тепла может использоваться зажигалка или спичка (не показана). Во время воспламенения источника 54 тепла дальняя часть 448 основной корпусной части 410 может подвергаться воздействию тепла и/или пламени. Дальняя часть 448 может быть выполнена из термостойкого или огнестойкого материала для предотвращения воспламенения или деформации дальней части 448 во время воспламенения источника 54 тепла. Во время воспламенения источника 54 тепла ползун 424 может оставаться в первой стороны 462 на упоре 464 зажигания, может перемещаться через поперечную сторону 466 к упору 464 зажигания второй стороны 468 или может перемещаться в точку в поперечной стороны 466 между первой и второй сторонами 462, 468. Когда ползун 424 перемещается через поперечную сторону 466, ползун 424 поворачивает втулку 430 внутри камеры 416.

При воспламенении источника 54 тепла ползун 424 перемещают в направлении к ближней части через вторую сторону 468 к приемному концу 469 паза 422 для перемещения втулки 430 внутри камеры 416 в принятое положение, как показано на ФИГ. 23 и 24. Когда втулка 430 перемещается в принятое положение, пальцы 436 входят во взаимодействие с наружным кожухом 53 картриджа 50 для вытягивания картриджа 50 в направлении к ближней части через камеру 416 таким образом, что источник 54 тепла полностью расположен внутри канала 418 таким образом, что держатель 404 находится в принятой конфигурации. В принятой конфигурации источник 54 тепла находится в дальней части 448 основной корпусной части 410. Дальняя часть 448 остается открытой для обеспечения протекания воздуха в источник 54 тепла, при этом защищая источник 54 тепла от случайного контакта с ним. Протекание воздуха к источнику 54 тепла позволяет источнику 54 тепла оставаться воспламененным. По мере того как втулка 430 перемещается в принятое положение, пальцы 436 могут перемещаться дальше внутрь для сжатия ближней части 59 картриджа 50 внутри гнезда 434 для дополнительного крепления картриджа 50 к держателю 404. Поскольку дальняя часть 448 расположена рядом с источником 54 тепла во время воспламенения источника 54 тепла, дальняя часть 448 выполнена из термостойкого материала, подходящего для сопротивления деформации или воспламенению при воздействии воспламененного источника 54 тепла. Трение между пальцами 436 и внутренней стенкой 446, образующей камеру 416, может препятствовать перемещению в направлении дальше ползуна 424 для удержания ползуна 424 на принятом конце 469 паза 422. В принятой конфигурации втулка 430 может примыкать к соединителю 420 мундштука 412. Следует отметить, что в некоторых вариантах реализации источник тепла может быть просто расположен ближе к приемному концу держателя в принятой конфигурации.

В принятой конфигурации курительное изделие 400 может использоваться способом, аналогичным традиционной сигарете. Например, мундштук 412 может быть использован для втягивания аэрозоля через часть 52 в виде субстрата. В частности, аэрозоль из картриджа 50 втягивается через проход 432 для пара, проходящий через камеру 416, перед втягиванием через мундштук 412 и выходом из курительного изделия через мундштучный конец 413. Когда аэрозоль проходит через проход 432 для пара, воздух снаружи держателя 404 может втягиваться в проход 432 для пара через паз 422 и смешиваться с аэрозолем, когда аэрозоль втягивается через проход 432 для пара. Смешивание воздуха снаружи держателя 404 может усиливать аромат или вкус аэрозоля.

Со ссылкой на ФИГ. 25 и 26, держатель 404 имеет конфигурацию гашения, в которой мундштук 412 прикреплен к дальней части 448 основной корпусной части 410 над источником 54 тепла, чтобы обеспечить пользователю возможность погасить источник 54 тепла. В частности, мундштук 412 может быть отведен от основной корпусной части 410 для удаления соединителя 420 из камеры 416. Затем соединитель 420 вставляют в дальнюю часть 448 основной корпусной части 410. Дальняя часть 448 может образовывать приемник 442, размер которого позволяет принимать в нем соединитель 420. Соединитель 420 может фрикционно взаимодействовать с внутренней стенкой 446 для крепления мундштука 412 к дальней части 448. Когда мундштук 412 прикреплен к дальней части 448, мундштук 412 может ограничивать поток воздуха к источнику 54 тепла для гашения источника 54 тепла. В некоторых вариантах реализации изобретения пользователь может закрывать конец мундштука 412 напротив источника 54 тепла для ограничения потока воздуха к источнику 54 тепла для гашения источника 54 тепла.

Когда источник 54 тепла погашен, мундштук 412 может быть возвращен к мундштучному концу 413 держателя 404 таким образом, что держатель 404 находится в принятой конфигурации. Пластина 424 может быть перемещена в направлении дальше через вторую сторону 468 к упору 466 зажигания второй стороны 468 таким образом, что источник 54 тепла проходит от дальней части 448 основной корпусной части 410. Источник 54 тепла может быть повторно воспламенен способом, аналогичным воспламенению источника 54 тепла, подробно описанного выше. Когда источник 54 тепла воспламенен, держатель 404 может быть возвращен в принятую конфигурацию до тех пор, пока источник 54 тепла не будет опустошен.

Когда источник 54 тепла опустошен, картридж 50 может быть извлечен или удален из держателя 404 путем продвижения ползуна 424 в направлении дальше через вторую сторону 468, перемещения ползуна 424 через поперечную сторону и продвижения ползуна 424 в направлении дальше через первую сторону 462 до тех пор, пока ползун 424 не достигнет загрузочного конца 463 паза 422. Когда ползун 424 достигнет загрузочного конца 463, втулка 430 перемещается в положение загрузки, показанное на ФИГ. 20, в котором пальцы 436 смещаются в канавку 438 таким образом, что гнездо 434 расширяется до размера, большего, чем ближняя часть 59 картриджа 50 таким образом, что держатель 404 находится в конфигурации загрузки. В конфигурации загрузки держатель 404 может быть ориентирован дальней частью 448 вниз таким образом, что сила тяжести вытягивает картридж 50 из канала 418. В некоторых вариантах реализации перемещение ползуна 424 к загрузочному концу 463 паза 422 может выталкивать или запускать картридж 50 из держателя 404. Когда картридж 50 выгружен из держателя 404, другой картридж 50 может быть загружен и воспламенен, как описано выше.

Держатель 404 позволяет загружать, зажигать, курить и выгружать картридж 50 без контакта с источником 54 тепла картриджа 50. Дополнительно, держатель 404 обеспечивает возможность выгрузки или извлечения картриджа 50 из держателя 404 без физического контакта, например, касания картриджа 50. Держатель 404 также заключает в себя картридж 50 в принятой конфигурацию таким образом, чтобы предотвратить непреднамеренный контакт источника 54 тепла с пользователем или другими объектами при воспламенении источника 54 тепла. В принятой конфигурации держатель 404 заключает в себя картридж 50 таким образом, что картридж 50 полностью удерживается внутри держателя 404.

Со ссылкой на ФИГ. 27-32 раскрыт другой вариант реализации курительного изделия 500 в соответствии с настоящим раскрытием. Курительное изделие 500 включает в себя держатель 504 и картридж 50. Аналогично держателю 104, подробно описанному выше, держатель 504 выполнен с возможностью приема и крепления картриджа 50 во время зажигания и курения и высвобождения картриджа 50 и приема другого картриджа 50, когда картридж 50 опустошен.

Со ссылкой на ФИГ. 27 и 28, держатель 504 включает в себя основную корпусную часть 510 и наружный цилиндр 540, выполненный с возможностью поворота вокруг основной корпусной части 510. Основная корпусная часть 510 содержит мундштук 512, имеющий ближний или мундштучный конец 513 держателя 504. Основная корпусная часть 510 включает в себя внутренний цилиндр 520, который образует дальнюю часть основной корпусной части 510 и включает в себя внутреннюю крышку 523 на ее дальнем конце. Внутренний цилиндр 520 может иметь диаметр, немного меньший, чем диаметр наружной стенки 511 основной корпусной части 510. Основная корпусная часть 510 образует канал 514, который принимает один или более фильтров 515 в нем. Фильтры 515 аналогичны фильтрам 115, описанным выше. Основная корпусная часть 510 также образует камеру 516, удаленную от канала 514. Кроме того, основная корпусная часть 510 и наружный цилиндр 540 образуют канал 518, удаленный от камеры 516.

Камера 516 с возможностью скольжения принимает в себя втулку 530. Втулка 530 выполнена с возможностью перемещения между первым или дальним положением загрузки (ФИГ. 28) и вторым или ближним принятым положением (ФИГ. 30). Втулка 530 содержит два или более пальцев 536, которые проходят дальше от втулки 530. Пальцы 536 образуют гнездо 534 между ними и смещены в радиальном направлении наружу. Более конкретно, пальцы 536 могут быть самосмещены в радиальном направлении наружу. В положении загрузки пальцы 536 могут проходить в канал 518 и в канавку 538, образованную во внутренней стенке 521, образующей часть канала 518. В положении загрузки гнездо 534, образованное между пальцами 536, может находиться в расширенной конфигурации. Втулка 530 образует проход 531 для пара, который соединяет камеру 516, канал 518 и канал 514, чтобы обеспечить возможность втягивания аэрозоля из картриджа 50 через мундштук 512. Основная корпусная 510 часть также образует паз 522, образованный во внутреннем цилиндре 520 и сообщающийся с камерой 516. Паз 522 параллелен продольной оси держателя 504.

Наружный цилиндр 540 установлен с возможностью поворота над внутренним цилиндром 520 и включает в себя наружную стенку 547, которая является продолжением или расположена заподлицо с наружной стенкой 511 основной корпусной части 510. Наружный цилиндр 540 является по существу трубчатым и образует часть канала 518 внутри него. Дальняя часть 548 наружного цилиндра 540 включает в себя наружную крышку 543, которая окружает внутреннюю крышку 523, когда наружный цилиндр 540 находится в открытом положении, как показано на ФИГ. 27. В открытом положении внутренняя крышка 523 может быть расположена внутри наружной крышки 543. Внутренняя и наружная крышки 523, 543 образуют приемный конец держателя 504.

Наружный цилиндр 540 также включает в себя продольное углубление 542 и поперечное углубление 544, образованное в его ближней части. Продольное углубление 542 по существу параллельно продольной оси держателя 504 и совмещено, то есть, радиально выровнено, с пазом 522 в конфигурации загрузки держателя 504. Поперечное углубление 544 проходит от ближнего конца продольного углубления 542 в направлении, по существу перпендикулярном продольному углублению 542. Паз 522 и углубления 542, 544 также могут обеспечивать смешивание воздуха, окружающего держатель 504, с аэрозолями, проходящими по направлению к мундштуку 512 в проходе 532 для пара и/или камере 516 способом, аналогичным вытяжным проходам 228, подробно описанным выше.

Втулка 530 соединена с ползуном 524, который проходит через паз 522 и углубления 542, 544 и выполнен с возможностью перемещения втулки 530 между положением загрузки и принятым положением и для направления поворота наружного цилиндра 540 между открытым положением (ФИГ. 27) и закрытым положением (ФИГ. 31), как подробно показано ниже. Ползун 524 включает в себя головку 525, которая расположена на наружной стороне наружных стенок 511, 547, и стержневую часть 526, которая проходит от головки 525 через паз 522 и углубления 542, 544 в отверстие 531 стержневой части, образованное во втулке 530. Стержневая часть 526 и отверстие 531 стержневой части могут быть резьбовыми таким образом, что стержневая часть 526 соединена с втулкой 530 с помощью резьбы.

Со ссылкой на ФИГ. 27-32, использование курительного изделия 500 подробно описано посредством загрузки, зажигания, курения и извлечения или выгрузки картриджа 50. Первоначально, как показано на ФИГ. 27 и 28, держатель 504 находится в конфигурации загрузки с ползуном 524, расположенным на дальнем конце паза 522, и продольным углублением 542 таким образом, что втулка 530 находится в положении загрузки, а наружный цилиндр 540 - в открытом положении. В конфигурации загрузки пальцы 536 втулки 530 проходят в камеру 518 и размещены внутри канавки 538 таким образом, что гнездо 534 находится в расширенной конфигурации. В конфигурации загрузки картридж 50 загружают в канал 518 путем пропускания ближней части 59 картриджа 50 через дальнюю часть 548 основной корпусной части 510 до тех пор, пока ближняя часть 59 не будет расположена в гнезде 534 между пальцами 536. В конфигурации загрузки гнездо 534 имеет диаметр, больший, чем ближняя часть 59 картриджа 50 для обеспечения возможности свободного скольжения ближней части 59 в гнездо 534. Держатель 504 может удерживаться дальней частью 548, ориентированной вверх таким образом, что картридж 50 подается под действием гравитации в гнездо 534.

Со ссылкой на ФИГ. 29 и 30, когда ближняя часть 59 картриджа 50 размещена внутри гнезда 534, ползун 524 перемещается в направлении к ближней части через паз 522 и продольное углубление 542 для перемещения со скольжением втулки 530 внутри камеры 516 из положения загрузки в принятое положение. Когда втулка 530 скользит в направлении к ближней части, пальцы 536 скользят в направлении к ближней части и взаимодействуют с внутренней стенкой 521, образующей камеру 516, чтобы толкать пальцы 536 внутрь для уменьшения диаметра гнезда 534 таким образом, что пальцы 536 находятся в сжатой конфигурации и входят во взаимодействие с наружным кожухом 53 ближней части 59 картриджа 50. Взаимодействие пальцев 536 с ближней частью 59 втягивает картридж 50 в направлении к ближней части в камеру 516. Взаимодействие пальцев 536 с наружным кожухом 53 может представлять собой фрикционное взаимодействие. В некоторых вариантах реализации пальцы 536 могут включать в себя зубцы (не показаны), которые входят во взаимодействие с наружным кожухом 53 картриджа 50. Когда ползун 524 достигает ближнего конца паза 522 и продольного углубления 542, картридж 50 расположен по существу внутри канала 518, причем источник 54 тепла остается снаружи или за пределами дальней части 548 наружного цилиндра 540, расположенного рядом с внутренней и наружной крышкам 523, 543, так что держатель 504 находится в конфигурации зажигания. В конфигурации зажигания ближняя часть 59 картриджа 50 может быть расположена внутри камеры 516 за пределами дальнего конца втулки 530. Держатель 504 может быть ориентирован вверх во время загрузки и перехода держателя 504 в конфигурацию зажигания для предотвращения непреднамеренного отделения картриджа 50 от держателя 504.

В конфигурации зажигания картридж 50 закреплен внутри держателя 504 таким образом, что ориентация держателя 504 может изменяться без непреднамеренного отделения картриджа 50 от держателя 504. Когда держатель 504 находится в конфигурации зажигания, источник 54 тепла может быть воспламенен. В частности, для воздействия пламени на источник 54 тепла может использоваться зажигалка или спичка (не показана). Во время воспламенения источника 54 тепла дальняя часть 548 наружного цилиндра 540 и крышки 523, 543 могут подвергаться воздействию тепла и/или пламени. Дальняя часть 548 и крышки 523, 543 могут быть изготовлены из термостойкого или огнестойкого материала для предотвращения воспламенения или деформации дальней части 548 и крышек 523, 543 во время воспламенения источника 54 тепла. Во время воспламенения источника 54 тепла ползун 524 остается на ближнем конце паза 522 и поперечном углублении 542. В некоторых вариантах реализации трение между пальцами 536 и внутренней стенкой 521 внутреннего цилиндра 520 удерживает втулку 530 в принятом положении во время воспламенения источника 54 тепла. В конкретных вариантах реализации трение между внутренним цилиндром 520 и наружным цилиндром 540 поддерживает положение наружного цилиндра 540 относительно внутреннего цилиндра 520.

При воспламенении источника 54 тепла и ползуна 524 на ближнем конце паза 522 и поперечного углубления 542 наружный цилиндр 540 поворачивается вокруг внутреннего цилиндра 520 в закрытое положение, при этом стержневая часть 546 ползуна 524 проходит через поперечное углубление 544 по мере того, как держатель 504 переходит в принятую конфигурацию, как показано на ФИГ. 31 и 32. Когда наружный цилиндр 540 поворачивается вокруг внутреннего цилиндра 520, наружная крышка 543 наружного цилиндра 540 вращается вокруг источника 54 тепла картриджа 50 со стороны внутренней крышки 523 внутреннего цилиндра 520, чтобы заключать источник 54 тепла между внутренней и наружной крышками 523, 543. Наружный цилиндр 540 может поворачиваться на 180 градусов вокруг внутреннего цилиндра 520 между конфигурацией зажигания и принятой конфигурацией. В принятой конфигурации дальний конец держателя 504 остается открытым для обеспечения потока воздуха в источник 54 тепла, при этом защищая источник 54 тепла от случайного контакта с ним. В некоторых вариантах реализации внутренняя и наружная крышки 523, 543 образуют выпускные щели 549 между ними, которые обеспечивают дополнительный воздушный поток воздуха к источнику 54 тепла. Поток воздуха к источнику 54 тепла позволяет источнику 54 тепла оставаться воспламененным. В принятой конфигурации крышки 523, 543 расположены рядом с воспламененным и горящим источником 54 тепла. В некоторых вариантах реализации дальняя часть 548 также расположена рядом с воспламененным и горящим источником 54 тепла. Трение между головкой 525 ползуна 524 и стенками, образующими поперечное углубление 544, может поддерживать положение наружного цилиндра 540 относительно внутреннего цилиндра 520.

В принятой конфигурации курительное изделие 500 может использоваться способом, аналогичным традиционной сигарете. Например, мундштук 512 может быть использован для втягивания аэрозоля через часть 52 в виде субстрата. В частности, аэрозоль из картриджа 50 втягивается через канал 532 для пара, проходящий через втулку 530и через камеру 516 перед втягиванием через мундштук 512 и выходом из курительного изделия через мундштучный конец 513. Когда аэрозоль проходит через проход 532 для пара, воздух снаружи держателя 504 может втягиваться в проход 532 для пара через паз 522 и смешиваться с аэрозолем, когда аэрозоль втягивается через проход 532 для пара. Смешивание воздуха снаружи держателя 504 может усиливать аромат или вкус аэрозоля. В некоторых вариантах реализации могут быть включены один или более существующих элементов и/или один или более дополнительных элементов таким образом, что положение гашения может быть достигнуто путем приведения в действие одного или более элементов. Например, в некоторых вариантах реализации изобретения мундштук может быть использован для гашения источника тепла, как аналогичным образом описано выше.

Если источник 54 тепла погас до того, как он был опустошен, наружный цилиндр 540 может быть повернут вокруг внутреннего цилиндра 520 для возврата конфигурации зажигания, чтобы позволить пользователю повторно зажечь источник 54 тепла. После повторного воспламенения источника 54 тепла наружный цилиндр 540 может поворачиваться обратно в принятую конфигурацию до тех пор, пока источник 54 тепла не будет опустошен.

Когда источник 54 тепла опустошен, картридж 50 может быть извлечен или удален из держателя 504 путем поворота наружного цилиндра 540 вокруг внутреннего цилиндра 520 для возврата держателя 504 в конфигурацию зажигания, как показано на ФИГ. 29 и 30, а затем продвижения ползуна 524 в направлении дальше через паз 522 и продольный канал 542 для возврата держателя 504 в конфигурацию загрузки. Когда ползун 524 достигает дальнего конца паза 522 и продольного углубления 542, втулка 530 перемещается в положение загрузки, показанное на ФИГ. 28, в котором пальцы 536 смещаются в канавку 538 таким образом, что гнездо 534 расширяется до размера, большего, чем ближняя часть 59 картриджа 50 с переводом держатель 504 в конфигурацию загрузки. В конфигурации загрузки держатель 504 может быть ориентирован дальней частью 548 вниз таким образом, что сила тяжести вытягивает картридж 50 из канала 518. В некоторых вариантах реализации перемещение ползуна 524 к дальнему концу паза 522 и продольного углубления 542 может выталкивать или запускать картридж 50 из держателя 504 для выгрузки картриджа 50. При выгрузке картриджа 50 из держателя 504 может быть загружен и воспламенен другой картридж 50, как описано выше.

Держатель 504 позволяет загружать, зажигать, курить и выгружать картридж 50 без контакта с источником 54 тепла картриджа 50. Дополнительно, держатель 504 обеспечивает возможность выгрузки или извлечения картриджа 50 из держателя 504 без физического контакта, например, касания картриджа 50. Держатель 504 также по существу закрывает или заключает в себя картридж 50 в принятой конфигурации таким образом, чтобы предотвратить непреднамеренный контакт источника 54 тепла с пользователем или другими объектами при воспламенении источника 54 тепла. Кроме того, в конфигурации зажигания и принятой конфигурации держатель 504 прикрепляет картридж 50 к нему для предотвращения непреднамеренного отделения картриджа 50 от держателя 504.

Со ссылкой на ФИГ. 33-38 раскрыт другой вариант реализации курительного изделия 600 в соответствии с настоящим раскрытием. Курительное изделие 600 включает в себя держатель 604 и картридж 50. Аналогично держателю 104, подробно описанному выше, держатель 604 выполнен с возможностью приема и крепления картриджа 50 во время зажигания и курения и высвобождения картриджа 50 и приема другого картриджа 50, когда картридж 50 опустошен.

Со ссылкой первоначально на ФИГ. 33 и 34, держатель 604 включает в себя основную корпусную часть 610 и мундштук 643, который соединен с возможностью отсоединения с основной корпусной частью 610. Основная часть 610 корпуса включает в себя мундштук 612, внутренний цилиндр 620 и неподвижную крышку 623. Мундштук 612 образует ближний или мундштучный конец 613 держателя 604. Внутренний цилиндр 620 является дальним по отношению к мундштуку 612 и проходит дальше от основной корпусной части 610. Внутренний цилиндр 620 может иметь диаметр, немного меньший, чем диаметр наружной стенки 611 основной корпусной части 610. Неподвижная крышка 623 проходит дальше от внутреннего цилиндра 620 и содержит дальнюю часть 628. Основная корпусная часть 610 образует канал 614, который принимает один или более фильтров 615 в нем. Фильтры 615 аналогичны фильтрам 115, описанным выше. Основная корпусная часть 610 также образует камеру 616, расположенную дальше по отношению к каналу 614. Кроме того, основная корпусная часть 610 и подвижная крышка 643 образуют канал 618, удаленный от камеры 616. Неподвижные и подвижные крышки 623, 643 образуют приемный конец держателя 604.

Камера 616 с возможностью скольжения принимает в себя втулку 630. Втулка 630 выполнена с возможностью перемещения между первым или дальним положением загрузки (ФИГ. 34), вторым или промежуточным положением зажигания (ФИГ. 36) и третьим или ближним принятым положением (ФИГ. 38). Втулка 630 включает в себя два или более пальцев 636, которые проходят дальше от втулки 630. Пальцы 636 образуют гнездо 634 между ними и смещены в радиальном направлении наружу. Более конкретно, пальцы 636 могут быть самосмещенными в радиальном направлении наружу. В положении загрузки пальцы 636 могут проходить в канал 618 и в канавку 638, образованную во внутренней стенке 621 неподвижной крышки 623, образующей часть канала 618. В положении загрузки гнездо 634, образованное между пальцами 636, может находиться в расширенной конфигурации. Втулка 630 образует проход 632 для пара, который соединяет камеру 616, канал 618 и канал 614, чтобы обеспечить возможность втягивания аэрозоля из картриджа 50 через мундштук 612. Внутренний цилиндр 620 также образует паз 622, проходящий через внутренний цилиндр 620 и сообщающийся с камерой 616. Паз 622 параллелен продольной оси держателя 604. Паз 622 также может обеспечивать смешивание воздуха, окружающего держатель 604, с аэрозолями, вытянутыми в направлении мундштука 612 в проходе 632 для пара и/или камере 616 способом, аналогичным вытяжным каналам 228, подробно описанным выше.

Подвижная крышка 643 размещена с возможностью скольжения над внутренним цилиндром 620 и выполнена с возможностью перемещения между отведенным положением (ФИГ. 34) и развернутым или выдвинутым положением (ФИГ. 38). Подвижная крышка 643 имеет дугообразные внутреннюю и наружную поверхности и окружает радиальную часть внутреннего цилиндра 620. Как показано, неподвижная крышка 623 заключает в себя 180 градусов канала 618, а подвижная крышка 643 заключает в себя остальные 180 градусов канала 618 и радиальную часть неподвижной крышки 623 таким образом, что подвижная крышка 643 и неподвижная крышка 623 вместе полностью заключают в себя или окружают канал 618. В некоторых вариантах реализации неподвижная крышка 623 может охватывать диапазон от 45 градусов до 315 градусов включительно канала 618 с подвижной крышкой 643, заключающей в себя остальную часть канала 618. В некоторых вариантах реализации подвижная крышка 643 расположена внутри неподвижной крышки 623.

Внутренний цилиндр 620 включает в себя скользящий механизм 660, который выполнен с возможностью обеспечения скольжения подвижной крышки 643 между отведенным положением и выдвинутым положением. Механизм 660 скольжения взаимодействует с втулкой 630, когда втулка 630 скользит между промежуточным и принятым положениями для скольжения подвижной крышки 643 между отведенным и выдвинутым положениями.

Держатель 604 включает в себя ползун 624, имеющий головку 625 и стержневую часть 626. Головка 625 расположена вдоль наружной поверхности внутреннего цилиндра 620, и стержневая часть 626 проходит через паз 622 для соединения с втулкой 630 таким образом, что втулка 630 взаимодействует с перемещением ползуна 624. Стержневая часть 626 и втулка 630 могут быть соединены друг с другом с помощью резьбы. Ползун 624 выполнен с возможностью перемещения внутри паза 622 для перемещения втулки 630 между положениями загрузки, зажигания и принятым положением.

Со ссылкой на ФИГ. 33-38, использование курительного изделия 600 подробно описано посредством загрузки, зажигания, курения и извлечения или выгрузки картриджа 50. Первоначально, как показано на ФИГ. 33 и 34, держатель 604 находится в конфигурации загрузки с ползуном 624 на дальнем конце паза 622 таким образом, что втулка 630 находится в положении загрузки. В конфигурации загрузки пальцы 636 втулки 630 проходят в камеру 618 и размещены внутри канавки 638 таким образом, что гнездо 634 находится в расширенной конфигурации. В конфигурации загрузки картридж 50 загружают в канал 618 путем пропускания ближней части 59 картриджа 50 через канал 618 до тех пор, пока ближняя часть 59 не будет расположена в гнезде 634 между пальцами 636. В расширенной конфигурации гнездо 634 имеет диаметр, больший, чем ближняя часть 59 картриджа 50 для обеспечения возможности свободного скольжения ближней части 59 в гнездо 634. Держатель 604 может удерживаться неподвижной крышкой 623, ориентированной вверх таким образом, что картридж 50 подается под действием гравитации в гнездо 634.

Далее со ссылкой на ФИГ. 35 и 36, с ближней частью 59 картриджа 50, размещенной внутри гнезда 634, ползун 624 перемещается в направлении к ближней части внутри паза 622 для перемещения со скольжением втулки 630 в промежуточное положение. В некоторых вариантах реализации втулка 630 может взаимодействовать со скользящим механизмом 660, когда втулка 630 достигает промежуточного положения. Скользящий механизм 660 может обеспечивать тактильную обратную связь с пользователем, когда втулка 630 достигает промежуточного положения. Поскольку ползун 624 перемещается в направлении к ближней части в промежуточное положение, пальцы 636 скользят в направлении к ближней части в камеру 616. Когда пальцы 636 скользят в направлении к ближней части, взаимодействие с внутренней стенкой 621, образующей камеру, толкает пальцы 636 внутрь, чтобы уменьшить гнездо 634 таким образом, что пальцы 636 находятся в сжатой конфигурации и входят во взаимодействие с наружным кожухом 53 ближней части 59 картриджа 50. Взаимодействие пальцев 636 с ближней частью 59 обеспечивает втягивание картриджа 50 в направлении к ближней части в камеру 616. Взаимодействие пальцев 636 с наружным кожухом 53 может представлять собой фрикционное взаимодействие. В некоторых вариантах реализации пальцы 636 могут включать в себя зубцы (не показаны), которые входят во взаимодействие с наружным кожухом 53 картриджа. Когда втулка 630 достигает промежуточного положения, картридж 50 расположен по существу внутри канала 618 с источником 54 тепла, расположенным рядом с дальней частью 628 неподвижной крышки 623 таким образом, что держатель 604 находится в конфигурации зажигания. В конфигурации зажигания ближняя часть 59 картриджа 50 может быть расположена внутри камеры 616 за пределами дальнего конца втулки 630. Держатель 604 может быть ориентирован вверх во время загрузки и перехода держателя 604 к конфигурации зажигания для предотвращения непреднамеренного отделения картриджа 50 от держателя 604.

В конфигурации зажигания картридж 50 закреплен внутри держателя 604 таким образом, что ориентация держателя 604 может изменяться без непреднамеренного отделения картриджа 50 от держателя 604. Когда держатель 604 находится в конфигурации зажигания, источник 54 тепла может быть воспламенен. В частности, для воздействия пламени на источник 54 тепла может использоваться зажигалка или спичка (не показана). Во время воспламенения источника 54 тепла дальняя часть 628 неподвижной крышки 623 может подвергаться воздействию тепла и/или пламени. Дальняя часть 628 может быть выполнена из термостойкого или огнестойкого материала для предотвращения воспламенения или деформации дальней части 628 во время воспламенения источника 54 тепла. Во время воспламенения источника 54 тепла ползун 624 может оставаться в промежуточном положении посредством взаимодействия со скользящим механизмом 660 и/или фрикционного взаимодействия между пальцами 636 и внутренней стенкой 621.

При воспламенении источника 54 тепла ползун 624 перемещают в направлении к ближней части через паз 622 к проксимальному концу паза 622 для перемещения втулки 630 внутри камеры 616 в принятое положение, как показано на ФИГ. 37 и 38. Когда втулка 630 перемещается в принятое положение, пальцы 636 входят во взаимодействие с наружным корпусом 53 картриджа 50 для вытягивания картриджа 50 в направлении к ближней части через камеру 616 таким образом, что источник 54 тепла полностью расположен внутри канала 618. По мере того, как втулка 630 перемещается из промежуточного положения в принятое положение, втулка 60 зацепляется со скользящим механизмом 660 для перемещения подвижной крышки 643 в направлении дальше из отведенного положения в выдвинутое положение. В выдвинутом положении дальняя часть 648 подвижной крышки 643 по существу выровнена с дальней частью 628 неподвижной крышки 623 с источником 54 тепла, расположенным между ними. В принятой конфигурации дальний конец канала 618 остается открытым для обеспечения протекания воздуха в источник 54 тепла, в то время как дальние части 628, 648 выходят за пределы источника 54 тепла для защиты источника 54 тепла от случайного контакта с ним. Протекание воздуха к источнику 54 тепла позволяет источнику 54 тепла оставаться воспламененным. В некоторых вариантах реализации дальние части 628, 648 образуют между ними выпускные щели, которые обеспечивают дополнительный поток воздуха в источник 54 тепла или вокруг него. Поскольку дальняя часть 648 расположена рядом с источником 54 тепла во время воспламенения источника 54 тепла, дальняя часть 648 выполнена из термостойкого материала, подходящего для сопротивления деформации или воспламенению при воздействии воспламененного источника 54 тепла. Трение между пальцами 636 и внутренней стенкой 621, образующей камеру 616, может препятствовать перемещению в направлении дальше ползуна 624 для удержания ползуна 624 на дальнем конце паза 622 в принятой конфигурации. В некоторых вариантах реализации скользящий механизм 660 может удерживать втулку 630 и, таким образом, ползун 624 в принятой конфигурации. В некоторых вариантах реализации скользящий механизм 660 может смещать подвижную крышку 643 в сторону отведенного положения, когда втулка 630 находится между положением загрузки и принятым положением, и удерживать подвижную крышку 643 в выдвинутом положении, когда втулка 330 достигает принятой конфигурации.

В принятой конфигурации курительное изделие 600 может использоваться способом, аналогичным традиционной сигарете. Например, мундштук 612 может быть использован для втягивания аэрозоля через часть 52 в виде субстрата. В частности, аэрозоль из картриджа 50 втягивается через канал 632 для пара, определенный через втулку 630, перед втягиванием через мундштук 612 и выходом из курительного изделия через мундштучный конец 613. Когда аэрозоль проходит через проход 632 для пара, воздух снаружи держателя 604 может втягиваться в проход 632 для пара через паз 622 и смешиваться с аэрозолем, когда аэрозоль втягивается через проход 632 для пара. Смешивание воздуха снаружи держателя 604 может усиливать аромат или вкус аэрозоля. В некоторых вариантах реализации могут быть включены один или более существующих элементов и/или один или более дополнительных элементов таким образом, что положение гашения может быть достигнуто путем приведения в действие одного или более дополнительных элементов. Например, в некоторых вариантах реализации изобретения мундштук может быть использован для гашения источника тепла, как аналогичным образом описано выше.

Если источник 54 тепла погашен до того, как он будет опустошен, ползун 624 может быть продвинут в направлении к ближней части через паз 622 в промежуточное положение, чтобы сдвинуть втулку 630 в положение зажигания. Когда втулка 630 возвращается в положение зажигания, скользящий механизм 660 втягивает подвижную крышку 643, чтобы обнажить источник 54 тепла и вернуть держатель 604 в конфигурацию зажигания, чтобы позволить пользователю повторно зажечь источник 54 тепла. После повторного воспламенения источника 54 тепла ползун 624 может быть возвращен к проксимальному концу паза 622 для возврата держателя 604 в принятую конфигурацию до тех пор, пока источник 54 тепла не будет опустошен.

Когда источник 54 тепла опустошен, картридж 50 может быть извлечен или удален из держателя 604, продвигая ползун 624 к дальнему концу паза 622, чтобы вернуть держатель 604 в загрузочную конфигурацию, показанную на ФИГ. 33 и 34. Когда ползун 624 достигает дальнего конца паза 622, втулка 630 перемещается в положение загрузки, показанное на ФИГ. 33, в котором пальцы 636 смещаются в канавку 638 для расширения гнезда 634 до размера, большего, чем ближняя часть 59 картриджа. В конфигурации загрузки держатель 604 может быть ориентирован дальней частью 628 вниз таким образом, что сила тяжести вытягивает картридж 50 из канала 618. В некоторых вариантах реализации перемещение ползуна 624 к дальнему концу паза 622 может выталкивать или запускать картридж 50 из держателя 604 для выгрузки картриджа 50. Когда картридж 50 выгружен из держателя 604, другой картридж 50 может быть загружен и воспламенен, как описано выше.

Держатель 604 позволяет загружать, зажигать, курить и выгружать картридж 50 без контакта с источником 54 тепла картриджа 50. Дополнительно, держатель 604 обеспечивает возможность выгрузки или извлечения картриджа 50 из держателя 604 без физического контакта, например, касания картриджа 50. Держатель 604 также по существу закрывает или заключает в себя картридж 50 в принятой конфигурации таким образом, чтобы предотвратить непреднамеренный контакт источника 54 тепла с пользователем или другими объектами при воспламенении источника 54 тепла. Кроме того, в конфигурации зажигания и принятой конфигурации держатель 604 прикрепляет картридж 50 к нему для предотвращения непреднамеренного отделения картриджа 50 от держателя 604.

Как подробно описано выше, части держателей 104, 204, 304, 404, 504, 604 могут быть выполнены из огнестойкого или термостойкого материала. Подходящие огнестойкие или жаропрочные материалы могут включать в себя, без ограничения, металлический материал, такой как нержавеющая сталь, алюминий, латунь, медь, серебро, золото и бронза; графитовый материал; керамический материал; или любые их комбинации. Хотя это не показано в проиллюстрированных вариантах реализации, в некоторых вариантах реализации держатель может содержать одно или более отверстий, которые могут соответствовать одному или более отверстиям во внешнем кожухе картриджа. Дополнительно или альтернативно, другие варианты реализации изобретения могут содержать одно или более отверстий для впуска воздуха, которые проходят через держатель ниже по потоку от приемного отделения. Таким образом, вытянутый воздух может смешиваться с образовавшимся аэрозолем перед подачей пользователю.

Такие варианты реализации могут включать в себя механизм воспламенения, который может быть активирован пользователем или может быть автоматическим. В одном примере механизм воспламенения может содержать встроенную кремниевую зажигалку, которая может независимо активироваться пользователем или может автоматически активироваться при продвижении держателя, например, держателей 104, 204, 304, 404, 504, 604, к конфигурации зажигания. Другие варианты реализации могут включать в себя топливный источник, например, топливную емкость, которая вместе с воспламенителем может создавать пламя, которое воспламеняет источник 54 тепла. В различных вариантах реализации активация механизма воспламенения может происходить посредством мундштука держателя или другого компонента и/или может быть объединена с держателем.

В некоторых вариантах реализации курительное изделие, например, курительное изделие 100, 200, 300, 400, 500, 600, может дополнительно содержать индикатор, выполненный с возможностью указания статуса картриджа 50. Например, в некоторых вариантах реализации индикатор может обеспечивать «топливный расходомер», который приблизительно показывает, сколько материала субстрата в картридже может быть доступно для аэрозолизации и/или сколько материала субстрата уже было аэрозолизовано. Другой пример такого индикатора может включать в себя термохроматическую визуальную индикацию части в виде субстрата в течение ее цикла потребления. Другие примеры могут включать таймер, часы или прогрессивный визуальный индикатор, который обеспечивает визуальное представление состояния материала субстрата. Например, некоторые варианты реализации могут обеспечивать визуальное представление в виде цифровых индикаторов, одного или более компонентов, которые меняют цвет, одного или более огней (например, зеленого, желтого и красного) или других прогрессивных индикаторов. В некоторых вариантах реализации индикатор может указывать пользователю, что часть в виде субстрата достаточно нагрета, чтобы пользователь начал курить.

Согласно различным вариантам реализации настоящее изобретение может быть направлено на наборы, которые обеспечивают разнообразные компоненты, как описано в настоящем документе. Например, набор может содержать держатель с одним или более картриджами. В другом варианте реализации набор может содержать множество держателей. В дополнительных вариантах реализации набор может содержать множество картриджей. В еще одном варианте реализации набор может содержать множество держателей и множество картриджей. Наборы согласно изобретению могут также включать в себя футляр (или другой компонент упаковки, переноски или хранения), в котором размещены один или более дополнительных компонентов набора. Футляр может быть многоразовым твердым или мягким контейнером. Кроме того, футляр может представлять собой просто коробку или другую упаковочную конструкцию. В некоторых вариантах реализации щетка или другое приспособление для очистки может быть включено в набор. Приспособление для очистки может быть выполнено с возможностью вставки в приемную камеру держателя или, в других вариантах реализации, вставки в отдельное отверстие, которое позволяет пользователю удалять мусор из приемной камеры.

Хотя курительное изделие согласно настоящему изобретению может включать различные варианты реализации, как более подробно в настоящем документе, использование курительного изделия потребителем будет таким же по охвату. Вышеизложенное описание использования курительного изделия применимо в различных вариантах реализации, описанных с незначительными модификациями, которые могут быть очевидны специалисту в данной области техники в свете дополнительного раскрытия, представленного в настоящем документе. Приведенное описание использования, однако, не предназначено для ограничения использования изделия согласно настоящему изобретению, но предоставлено для соответствия всем необходимым требованиям раскрытия, приведенного в настоящем документе.

Множество модификаций и других вариантов реализации раскрытия будут очевидны специалисту в области техники, к которой относится данное изобретение, использующему раскрытия, представленные в вышеприведенном описании и на прилагаемых чертежах. Таким образом, следует понимать, что изобретение не должно ограничиваться конкретными вариантами реализации, раскрытыми в настоящем документе, и то, что модификации и другие варианты реализации должны быть включены в объем охраны прилагаемой формулы изобретения. Несмотря на то, что в настоящей заявке используются конкретные термины, они использованы только в общем и описательном см ысле, а не в целях ограничения.

Изобретение относится к держателю для устройства доставки аэрозоля со съемным и сменным картриджем. Техническим результатом является предоставление курительного изделия, которое является простым в использовании и в котором обеспечены многоразовые компоненты. Держатель содержит источник тепла, часть в виде субстрата и наружный кожух. Кожух выполнен с возможностью окружать по меньшей мере часть источника тепла и часть в виде субстрата. Держатель содержит приемный конец и мундштучный конец, противоположный приемному концу. Держатель образует гнездо, выполненное с возможностью приема ближней части картриджа, и имеет конфигурацию зажигания. Держатель выполнен с возможностью крепления ближней части картриджа внутри гнезда с источником тепла картриджа, противоположным ближней части, расположенной за принимающим концом держателя. Держатель также имеет принятую конфигурацию, в которой держатель выполнен с возможностью крепления ближней части картриджа в гнезде с источником тепла, расположенным ближе к приемному концу держателя. Приемный конец содержит сплошную периферийную стенку. Держатель дополнительно содержит мундштук, образующий часть канала. Держатель содержит основную корпусную часть, образующую камеру, и втулку, расположенную с возможностью скольжения внутри камеры и включающую в себя пальцы, проходящие к приемному концу. Пальцы образуют гнездо между ними и имеют расширенную конфигурацию, в которой гнездо выполнено с возможностью вмещения ближней части картриджа, и сжатую конфигурацию, в которой пальцы выполнены с возможностью взаимодействия с ближней частью картриджа для крепления картриджа к держателю. Основная корпусная часть включает в себя внутренний цилиндр, образующий ее дальнюю часть. 9 н.п. ф-лы, 38 ил.

1. Держатель для использования со съемным и сменным картриджем, содержащим источник тепла, часть в виде субстрата и наружный кожух, выполненный с возможностью окружать по меньшей мере часть источника тепла и часть в виде субстрата, причем

держатель содержит:

приемный конец и мундштучный конец, противоположный приемному концу,

причем держатель образует гнездо, выполненное с возможностью приема ближней части картриджа, и имеет конфигурацию зажигания, в которой держатель выполнен с возможностью крепления ближней части картриджа внутри гнезда с источником тепла картриджа, противоположным ближней части, расположенной за приемным концом держателя,

причем держатель также имеет принятую конфигурацию, в которой держатель выполнен с возможностью крепления ближней части картриджа в гнезде с источником тепла, расположенным ближе к приемному концу держателя,

причем приемный конец содержит сплошную периферийную стенку,

держатель дополнительно содержит мундштук, образующий часть канала, основную корпусную часть, образующую камеру, и втулку, расположенную с возможностью скольжения внутри камеры и включающую в себя пальцы, проходящие к приемному концу, причем пальцы образуют гнездо между ними и имеют расширенную конфигурацию, в которой гнездо выполнено с возможностью вмещения ближней части картриджа, и сжатую конфигурацию, в которой пальцы выполнены с возможностью взаимодействия с ближней частью картриджа для крепления картриджа к держателю,

причем основная корпусная часть включает в себя внутренний цилиндр, образующий ее дальнюю часть.

2. Держатель по п. 1, дополнительно содержащий фильтр, расположенный внутри канала.

3. Держатель по п. 1, дополнительно содержащий наружный цилиндр, расположенный с возможностью поворота над внутренним цилиндром.

4. Держатель по п. 3, в котором основная корпусная часть образует паз, проходящий через внутренний цилиндр, сообщающийся с камерой, причем паз проходит в направлении, параллельном продольной оси держателя,

причем наружный цилиндр образует продольное углубление, проходящее через него, и в направлении, параллельном продольной оси держателя, и

наружный цилиндр также образует поперечное углубление, проходящее через него от ближнего конца продольного углубления в направлении вокруг наружного цилиндра, перпендикулярном продольному углублению.

5. Держатель по п. 4, дополнительно содержащий ползун, прикрепленный к втулке, причем ползун проходит через паз и продольное или поперечное углубление.

6. Держатель по п. 5, в котором в конфигурации зажигания держателя продольное углубление и паз радиально выровнены внутри друг друга, а в принятой конфигурации держателя продольное углубление и паз радиально смещены друг от друга.

7. Держатель по п. 5, в котором в конфигурации загрузки держателя ползун расположен на дальнем конце паза и дальнем конце продольного углубления с втулкой в дальнем положении таким образом, что пальцы находятся в расширенной конфигурации;

причем в конфигурации зажигания держателя ползун расположен на ближнем конце паза и ближнем конце продольного углубления с втулкой в ближнем положении таким образом, что пальцы находятся в сжатой конфигурации;

причем в принятой конфигурации держателя ползун расположен на ближнем конце паза и внутри поперечного углубления, расположенного на расстоянии в радиальном направлении от продольного углубления с втулкой в ближнем положении таким образом, что пальцы находятся в сжатой конфигурации.

8. Держатель по п. 5, в котором внутренний цилиндр включает в себя внутреннюю крышку на своем дальнем конце, а наружный цилиндр включает в себя наружную крышку на своем дальнем конце,

причем внутренняя крышка окружает часть канала, выполненного с возможностью приема картриджа, и наружная крышка окружает часть канала,

причем одна или более из внутренней крышки или наружной крышки содержит приемный конец.

9. Держатель по п. 8, в котором в конфигурации зажигания держателя внутренняя крышка расположена внутри наружной крышки таким образом, что радиальная часть канала окружена внутренней и наружной крышками, а радиальная часть канала, противоположная внутренней и наружной крышкам, открыта;

причем в принятой конфигурации держателя внутренняя и наружная крышки противоположны друг другу, чтобы радиально окружать канал.

10. Держатель по п. 4, в котором в конфигурации зажигания и принятой конфигурации наружная стенка наружного цилиндра расположена заподлицо с наружной стенкой основной корпусной части.
