Комплект для электрической и магнитной внутритканевой иглорефлексотерапии Российский патент 2025 года по МПК A61H39/04 A61H39/08 A61N2/08

Область техники.

Изобретение относится к медицинской технике, физиотерапии, рефлексотерапии, в частности, к комплектам для комбинированного лечения: с внутритканевой электрической и магнитной иглорефлексотерапией (ИРТ), иглорефлексотерапией в постоянном магнитном поле; применением импульсного однополярного электрического тока от физиотерапевтического аппарата – синонимы физиоаппарата, физиотерапевтического электроаппарата – для внутритканевой электроиглорефлексотерапии.

Область техники - медицинская физиотерапевтическая техника с комбинированным применением постоянных магнитов, иглорефлексотерапии и внутритканевой электрической и магнитной иглорефлексотерапии, электролечения.

Уровень техники.

Из предшествующего уровня медицинской техники известно устройство для внутритканевого фоноэлектрофореза лекарственных веществ, патент RU 14833 U1 опубликован 10.09.2000 г., МПК А61Н 9/00 (2000.01) авторы: Холопов А.П., Обламский С.А., отличающийся тем, что для внутритканевого введения лекарственного препарата используется ультразвук и электрический однополярный ток, однако отсутствует комбинированное воздействие постоянного магнитного поля, иглорефлексотерапии и электроиглорефлексотерапии, электролечения. Известно устройство для рефлексотерапии, наиболее близкий аналог - патент RU 201468 С1 опубликован 15.06.1994 г., МПК А61Н 39/00, А61Н 39/08 авторы: Мазур Л.И., Матвеев С.И. - устройство рефлексотерапии дополнительно снабжено пультом управления и диагностики биологически активных точек (БАТ) и коммутатором, при этом пульт управления и диагностики БАТ электрически соединен с иглами-электродами через коммутатор, причем каждая из игл-электродов с положительным электродным потенциалом электрически соединена через микровыключатель с соответствующей щеткой коллектора коммутатора, а каждая из игл-электродов с отрицательным электродным потенциалом электрически подключена к соединенным между собой щеткам коллектора - однако, в этом устройстве также отсутствует комбинированное воздействие постоянного магнитного поля, иглорефлексотерапии и электроиглорефлексотерапии, электролечения. Задача, на решение которой направлено заявленный технический комплект заключается в расширении арсенала комбинированных методов рефлексотерапии и физиотерапии, а именно: внутритканевой электрической и магнитной иглорефлексотерапии, электролечения импульсным однополярным током от физиотерапевтического аппарата для внутритканевой электроиглорефлексотерапии – имеющий синоним внутритканевой электростимуляции (ВТЭС), магнитотерапии постоянным магнитным полем и иглорефлексотерапии.

Раскрытие сущности изобретения.

Данный комплект для электрической и магнитной внутритканевой иглорефлексотерапии предназначен для проведения комбинированного лечения с применением: 1) внутритканевой магнитной иглорефлексотерапии, когда иглы для ИРТ из стали диаметром 0,3 мм установлены в биологически активные точки больного и на эти иглы надеты постоянные магниты с маркой материала №38, с отверстием посередине магнита, что создает эффект намагниченности - появление магнитного поля в веществе ферромагнетика вследствие его поляризации под влиянием приложенного магнитного поля - всей стальной иглы; 2) внутритканевой электрической и магнитной иглорефлексотерапии, когда на одну одноразовую инъекционную иглу диаметром 0,8 мм, которая установлена в биологически активную точку больного надет постоянный магнит, а сверху на инъекционную иглу зажимом типа «крокодил» прикреплен электрод анод от физиоаппарата, при этом инъекционная игла приобретает функцию внутритканевого электрода анода, а также проводника магнитного поля вследствие намагниченности иглы; 3) электролечения двумя накожными электродами катодами с однополярной импульсной формой тока от физиоаппарата, которые смачиваются токопроводящим гелем и накладываются на кожу пациента; 4) иглорефлексотерапией с установкой игл для ИРТ диаметром 0,3 мм без постоянных магнитов через кожу в биологически активные точки пациента, иглы расположены между накожными электродами катодами и иглой-электродом анодом физиотерапевтического аппарата, выполняя функцию дополнительных внутритканевых электродов в электрическом поле; 5) физиотерапевтический внутритканевой электроиглорефлексотерапии с однополярной импульсной формой тока, с частотой 50 Гц и силой тока в диапазоне от 0,2 мА до 50 мА.

Для обработки постоянных магнитов и накожных электродов устройства может применяться метод химической стерилизации - протиранием раствором 70% этилового спирта, иглы для рефлексотерапии и игла-электрод стерильные, одноразовые и подлежат утилизации после процедуры.

Краткое описание рисунка изобретения.

Постоянные магниты с маркой материала №38, через их отверстия надеты: на инъекционную иглу-электрод анод диаметром 0,8мм, на иглы для рефлексотерапии диаметром 0,3 мм, установленные в биологические активные точки пациента, между двумя накожными электродами катодами от физиотерапевтического аппарата для внутритканевой электроиглорефлексотерапии.

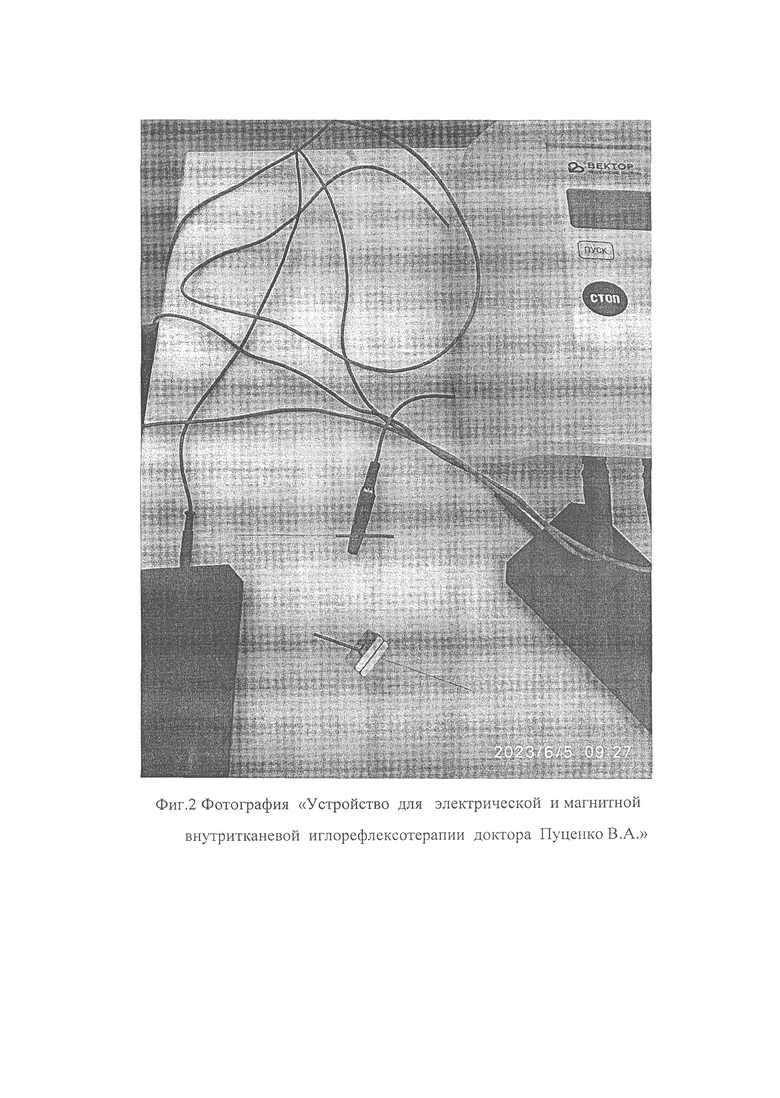

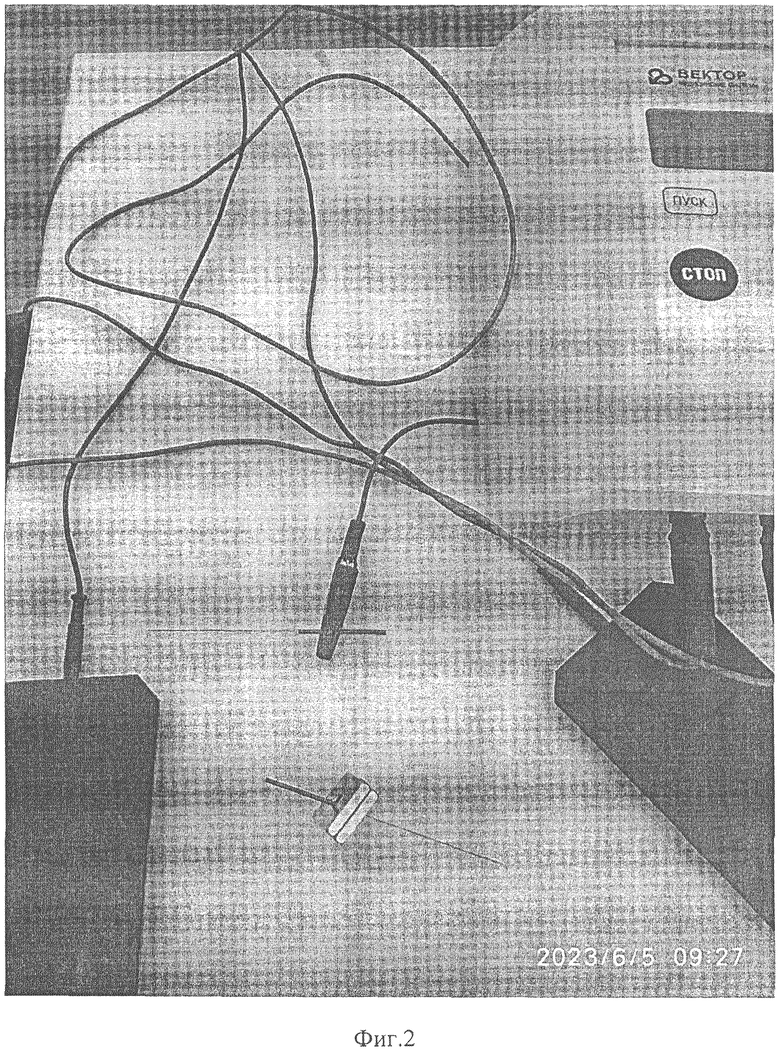

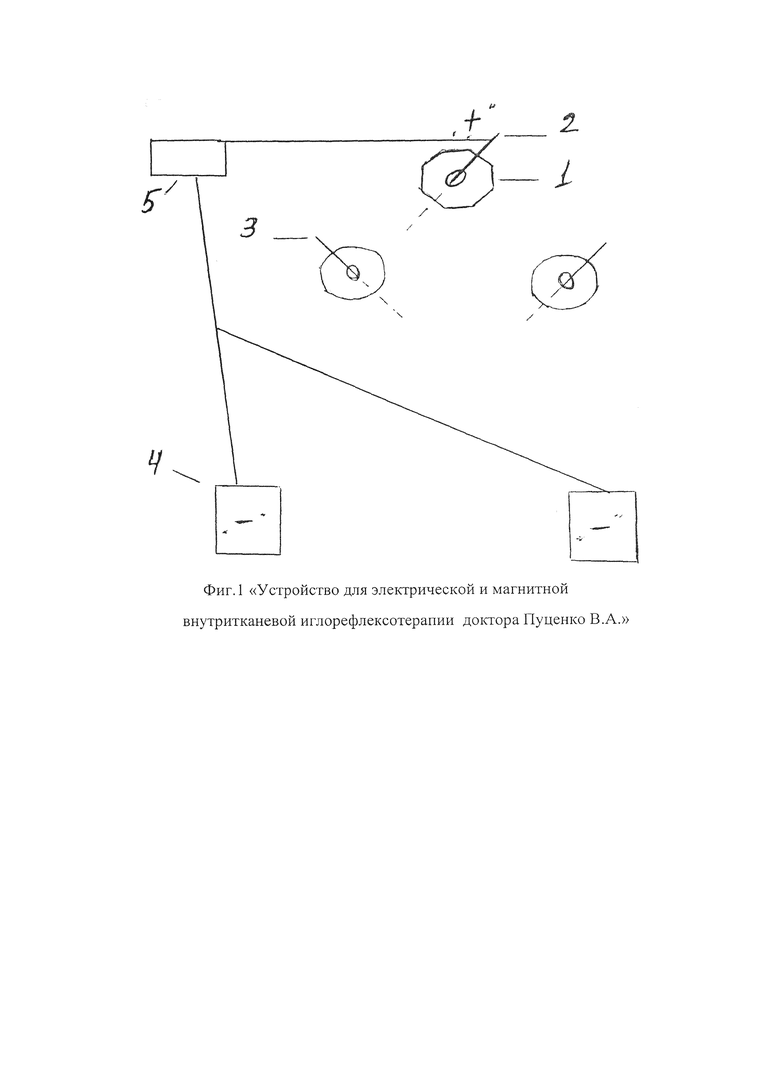

Пример заявляемого комплекта представлен на Фиг.1: 1 – постоянные магниты с отверстием посередине; 2 – игла-электрод анод; 3 – иглы для иглорефлексотерапии; 4 – накожные электроды катоды; 5 – физиотерапевтический аппарат для внутритканевой электроиглорефлексотерапии; 6 – токопроводящие кабели от физиотерапевтического аппарата; 7 – зажим типа «крокодил». На Фиг.2 – фото устройства для электрической и магнитной внутритканевой иглорефлексотерапии.

Изобретение относится к медицине. Комплект для комбинированной электрической и магнитной внутритканевой иглорефлексотерапии, содержащий физиотерапевтический аппарат для внутритканевой электроиглорефлексотерапии с однополярной импульсной формой тока с частотой 50 Гц и силой тока от 0,2 мА до 50 мА; иглу-электрод - анод; накожные катоды физиотерапевтического аппарата; постоянные магниты с отверстием посередине магнита; иглы для рефлексотерапии. При этом иглы для рефлексотерапии выполнены с возможностью чрескожного ввведения в биологически активные точки пациента, постоянные магниты выполнены с напряженностью магнитного поля по краям магнита - 250 мТ, около отверстия - 150 мТ и выполнены с положительной полярностью по краям, переходящей в отрицательную в центре магнита, с противоположной полярностью магнитного поля у противоположной стороны магнита - с противоположной отрицательной полярностью по краям, переходящей в положительную полярность в центре магнита. Причем магниты выполнены с возможностью расположения через отверстия в центре них на иглах для рефлексотерапии стороной отрицательной полярности, при этом игла-электрод - анод и иглы для рефлексотерапии с указанными магнитами выполнены с возможностью расположения между накожными катодами физиотерапевтического аппарата. Применение данного изобретения позволит расширить арсенал технических средств для комбинированной электрической и магнитной внутритканевой иглорефлексотерапии. 2 ил.

Комплект для комбинированной электрической и магнитной внутритканевой иглорефлексотерапии, содержащий физиотерапевтический аппарат для внутритканевой электроиглорефлексотерапии с однополярной импульсной формой тока с частотой 50 Гц и силой тока от 0,2 мА до 50 мА; иглу-электрод - анод; накожные катоды физиотерапевтического аппарата; постоянные магниты с отверстием посередине магнита; иглы для рефлексотерапии; при этом иглы для рефлексотерапии выполнены с возможностью чрескожного введения в биологически активные точки пациента, постоянные магниты выполнены с напряженностью магнитного поля по краям магнита - 250 мТ, около отверстия - 150 мТ и выполнены с положительной полярностью по краям, переходящей в отрицательную в центре магнита, с противоположной полярностью магнитного поля у противоположной стороны магнита – с противоположной отрицательной полярностью по краям, переходящей в положительную полярность в центре магнита, причем магниты выполнены с возможностью расположения через отверстия в центре них на иглах для рефлексотерапии стороной отрицательной полярности, при этом игла-электрод - анод и иглы для рефлексотерапии с указанными магнитами выполнены с возможностью расположения между накожными катодами физиотерапевтического аппарата.
