СХЕМА УПРАВЛЕНИЯ РЕНТГЕНОВСКИМ ИЗЛУЧЕНИЕМ ПРИ МОНОПОЛЯРНОМ ИЛИ БИПОЛЯРНОМ ПИТАНИИ С ПОМОЩЬЮ ТОКА СЕТКИ Российский патент 2025 года по МПК H05G1/08 H05G1/46

Описание патента на изобретение RU2841355C2

Объект изобретения

Объектом настоящего изобретения является схема для управления воздействием рентгеновского излучения посредством тока сетки в рентгеновской трубке с холодным катодом.

Настоящее изобретение характеризуется особой конструкцией и конфигурацией каждого элемента, входящего в схему управления, так что можно управлять воздействием рентгеновского излучения посредством промежуточного тока или тока "обратной связи”, который прямо пропорционален току сетки, который, в свою очередь, управляет током анода трубки, который в конечном счете отвечает за излучение рентгеновских фотонов.

Благодаря особенностям схемы достигается более точное управление с меньшими пульсациями напряжения между анодом и катодом и, следовательно, больший контроль за дозой излучения, а элементы, входящие в схему, не должны выдерживать высоких напряжений.

Следовательно, настоящее изобретение относится к области применения рентгеновских аппаратов и, в частности, аппаратов с холодным катодом.

Предпосылки создания изобретения

В данной области техники известно, что энергия рентгеновского излучения зависит от применяемого напряжения в кВ, в то время как количество излучения зависит от силы тока, а также от времени экспозиции. Одним из способов контроля такого излучения является регулирование температуры нити накала, что известно как контроль термоэлектронной эмиссии.

В настоящее время используются рентгеновские трубки с холодным катодом, в которых контроль электронной эмиссии осуществляется с помощью холодного катода, состоящего из ряда углеродных нанотрубок, в которых между катодом и анодом размещена сетка.

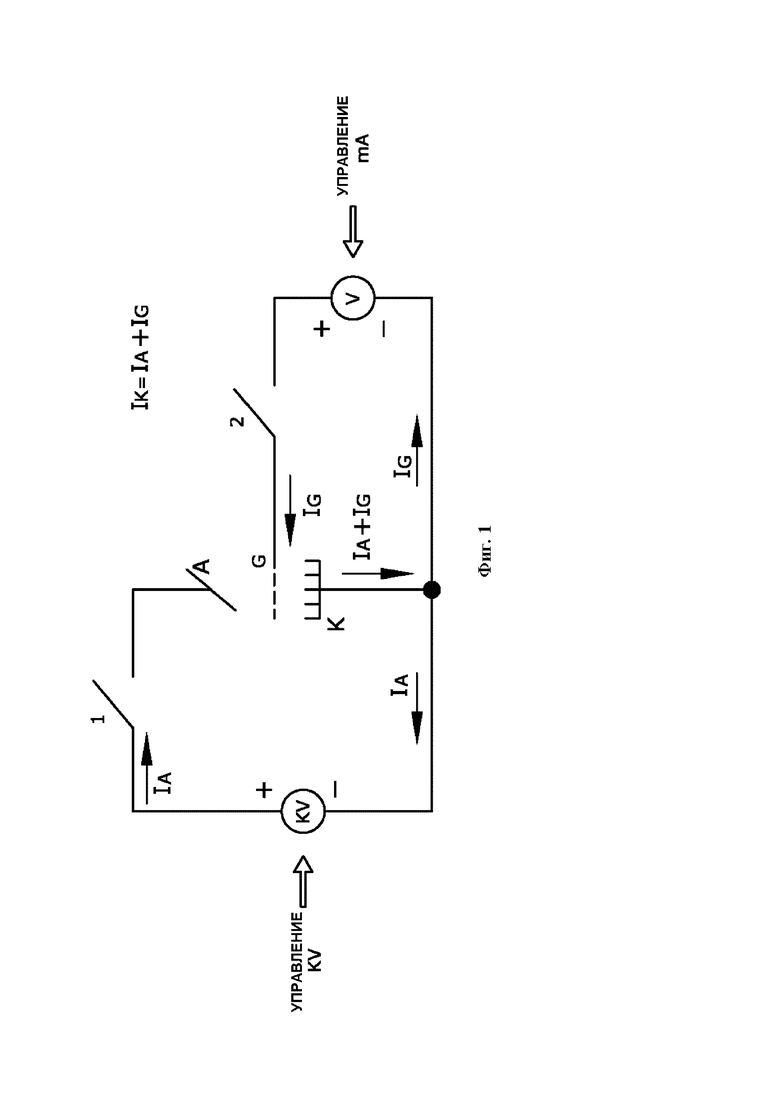

На фиг. 1 показана принципиальная схема рентгеновского аппарата с холодным катодом, содержащего анод (А), катод (К), образованный рядом углеродных нанотрубок и расположенный напротив анода (А), между которыми расположена сетка (G), причем первый контур образован с помощью анода (А), катода (К) и источника питания, управляемого напряжением, который может быть монополярным или биполярным. В конфигурации с биполярным источником (фиг. 1а) средняя часть источника соединена с землей, что позволяет вдвое уменьшить напряжение в изоляции самого источника и рентгеновской трубки относительно земли. Существует также второй контур, образованный сеткой (G), катодом (K) и источником питания с регулируемым током. Оба контура имеют общую секцию, так что ток IA протекает через первый контур, а ток IG протекает через второй контур, в то время как ток IA+IG протекает через общую секцию.

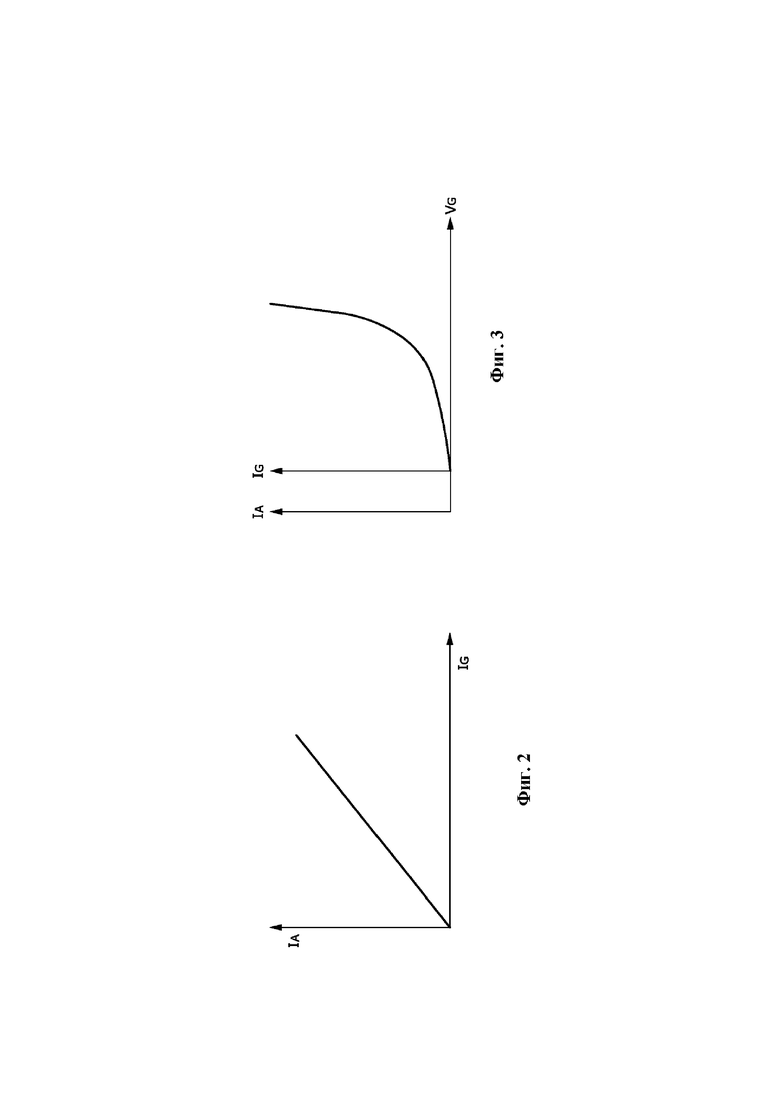

На фиг. 2 представлен график, показывающий, что анодный ток (IA) линейно зависит от тока сетки (IG), а на фиг. 3 показано, что зависимость между анодным током (IA) и током сетки (IG) от напряжения сетки (VG) является экспоненциальной, поэтому управление анодным током (IA) через напряжение сетки является сложным.

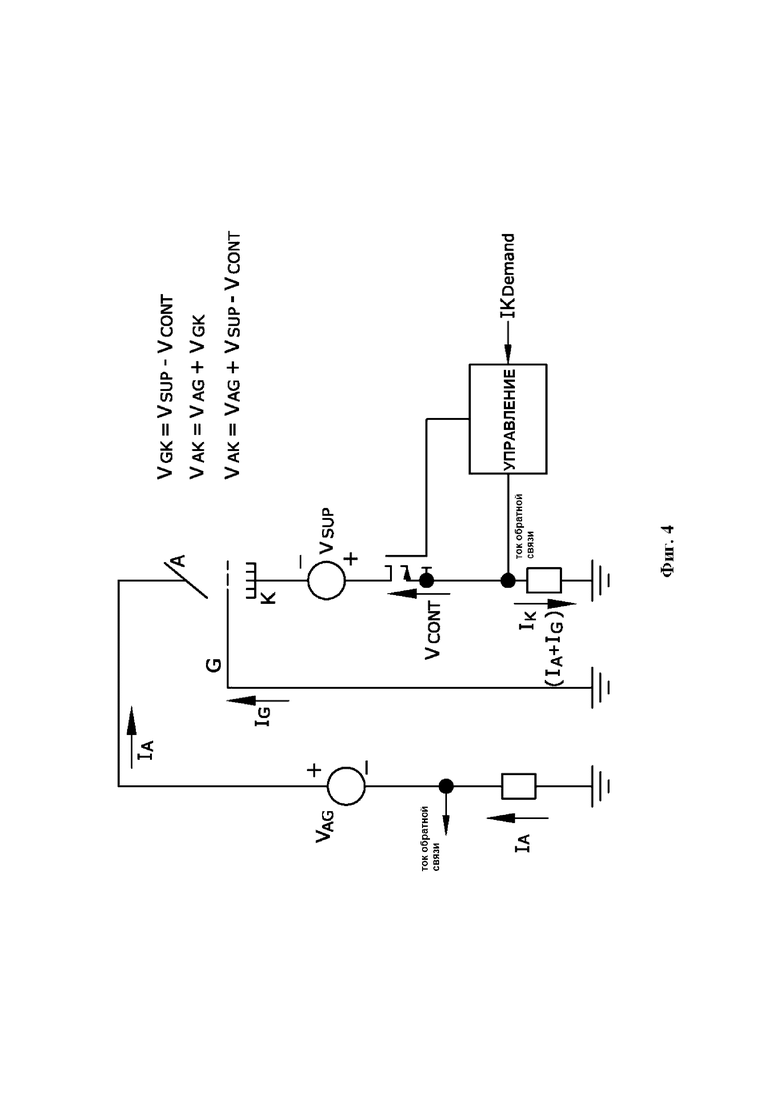

На фиг. 4 показана схема цепи для управления анодным током (IA) через напряжение, где анод заземлен через источник питания (VAG), сетка (G) заземлена напрямую, а катод (K) заземлен через источник питания (Vsup) и МОП-переключатель, на котором падает напряжение (Vcont) и контролируется сигнал тока, требуемого катодом.

В схеме управления, показанной на фиг. 4, выполняется следующее:

VGK = Vsup – Vcont;

VAK = VAG + VGK;

VAK = VAG + Vsup – Vcont.

Эта схема управления осуществляет линейное регулирование катодного тока (IK), но очень сложным образом. Кроме того, для этого требуется МОП-транзистор, способный работать при напряжении в несколько тысяч вольт, где падение напряжения между истоком и стоком очень велико.

Другим существенным недостатком этого типа управления является то, что напряжение между анодом и катодом рентгеновской трубки зависит от напряжения сетки (которое изменяется по мере старения рентгеновской трубки), что непосредственно влияет на энергию испускаемого излучения.

На современном этапе известны следующие документы.

В документе KR20200111513AВ описано портативное рентгеновское контрольное устройство, которое точно измеряет ток, протекающий между анодом и катодом в рентгеновской трубке, и регулирует значение мощности сети в соответствии с измеренным значением тока, чтобы компенсировать ток, протекающий между анодом и катодом в рентгеновской трубке, а также получает оптимальное рентгеновское изображение.

В US2021/204386A1 раскрыт генератор рентгеновского излучения, который включает в себя усилитель для повышения первого постоянного напряжения, подаваемого от источника напряжения, до второго постоянного напряжения, превышающего первое постоянное напряжение, по меньшей мере, один конденсатор для приема второго постоянного напряжения и генерирования зарядного напряжения на основе второго постоянного напряжения, преобразователь для преобразования зарядного напряжения в напряжение возбуждения, источник рентгеновского излучения для приема напряжения возбуждения и испускания рентгеновских лучей в соответствии с напряжением возбуждения и контроллер для управления усилителем, преобразователем и источником рентгеновского излучения.

Поэтому задачей настоящего изобретения является разработка схемы управления рентгеновским облучением с помощью тока сетки изолированным и независимым образом, которая устанавливает постоянное напряжение VAK между анодом и катодом, независимое от управления сеткой, разрабатывая схему контроллера, подобную описанной ниже, суть которой содержится в первом пункте формулы изобретения.

Описание изобретения

Объект настоящего изобретения, по существу, содержится в независимом пункте формулы изобретения, а различные варианты осуществления содержатся в зависимых пунктах формулы изобретения.

Целью схемы является управление воздействием рентгеновских лучей с помощью тока обратной связи IFB, который прямо пропорционален току сетки (IG), который, в свою очередь, управляет анодным током трубки и в конечном итоге отвечает за излучение рентгеновских фотонов.

Схема управления воздействием рентгеновского излучения может быть сконфигурирована для питания монополярной или биполярной рентгеновской трубки. В монополярной конфигурации схема, управляющая воздействием рентгеновского излучения, содержит анод, который подключен к источнику питания, который заземлен через шунт, который измеряет анодный ток, дополнительно содержит катод, который также подключен к земле, и, кроме того, содержит сетку, которая имеет схему управления током сетки, в которой напряжение питания подключается к преобразователю постоянного тока в постоянный или понижающему преобразователю, выход которого соединен с инвертором, выход которого соединен с трансформатором, где выход указанного трансформатора соединен с выпрямителем, выходы которого подключены к сетке и к земле.

В конфигурации биполярного источника питания рентгеновской трубки схема управления воздействием рентгеновского излучения содержит анод, который подключен к источнику питания, который заземлен через шунт, который измеряет анодный ток, дополнительно содержит катод, который подключен к источнику питания, также подключенному к земле, а также содержит сетку, снабженную схемой управления током сети, в которой напряжение источника питания подключено к преобразователю постоянного тока в постоянный или понижающему преобразователю, выход которого подключен к инвертору, выход которого подключен к трансформатору, а выход указанного трансформатора подключен к выпрямителю, выходы которого подключены к сетке и к катоду.

Кроме того, в указанной схеме контроллера имеется элемент управления, который принимает сигнал от тока обратной связи (IFB), сигнал от требуемого тока и сигнал предварительной нагрузки и сигнал воздействия и выдает первый сигнал на преобразователь постоянного тока в постоянный ток и второй сигнал на инвертор.

В предпочтительном, но не ограничивающем варианте осуществления преобразователь постоянного тока в постоянный образован конденсатором, расположенным параллельно первому переключателю; первым диодом и катушкой, а также обратным диодом, расположенным параллельно узлу, образованному первым переключателем и катушкой.

Инвертор образован мостом, состоящим из второго, третьего, четвертого и пятого переключателей, где второй и пятый переключатели соединены последовательно, образуя первую ветвь, а третий и четвертый переключатели соединены последовательно, образуя вторую ветвь, причем обе ветви параллельны друг другу.

Каждая ветвь посередине подключена к трансформатору, выход которого соединен с выпрямительным мостом, где получается ток сетки, в то время как сигнал тока обратной связи (IFB) поступает с нижнего конца обеих ветвей инвертора и преобразователя постоянного тока в постоянный.

Благодаря описанной схеме управления управление сеткой осуществляется с помощью тока, а не с помощью напряжения, поскольку управление напряжением сетки является очень сложным. Кроме того, управление сеткой с помощью подаваемого напряжения требует увеличения размеров используемых элементов, таких как МОП-переключатель, который при необходимости должен выдерживать напряжение до 15 кВ. Кроме того, падение напряжения между источником и стоком очень велико. Это напряжение изменяется в зависимости от степени старения рентгеновской трубки, что приводит к изменению общего напряжения, приложенного между анодом и катодом, и оказывает непосредственное влияние на дозу облучения рентгеновским излучением, поскольку при изменении этого напряжения (VAK) изменяется энергия испускаемых фотонов и, следовательно, общая доза излучения меняется.

Все эти недостатки преодолеваются схемой управления с помощью тока сетки, который, в свою очередь, управляет анодным током, который, в конечном счете, отвечает за излучение рентгеновских фотонов.

Если не указано иное, все технические и научные элементы, используемые в данном описании, имеют значение, обычно понятное специалисту в области техники, к которой относится данное изобретение. В практической реализации настоящего изобретения могут быть использованы способы и материалы, аналогичные или эквивалентные тем, которые описаны в описании.

В описании и формуле изобретения слово “содержит” и его варианты не подразумевают исключения других технических характеристик, добавок, компонентов или стадий. Для специалистов в данной области другие цели, преимущества и характеристики изобретения будут частично определены из описания и частично из практики применения изобретения.

Описание чертежей

Для дополнения приведенного здесь описания и с целью лучшего понимания характеристик изобретения в соответствии с предпочтительным практическим вариантом его осуществления указанное описание сопровождается, как его неотъемлемая часть, комплектом чертежей, на которых иллюстративным и не ограничивающим образом представлено следующее.

На фиг. 1 показана принципиальная схема рентгеновского аппарата с холодным катодом и монополярным питанием рентгеновской трубки.

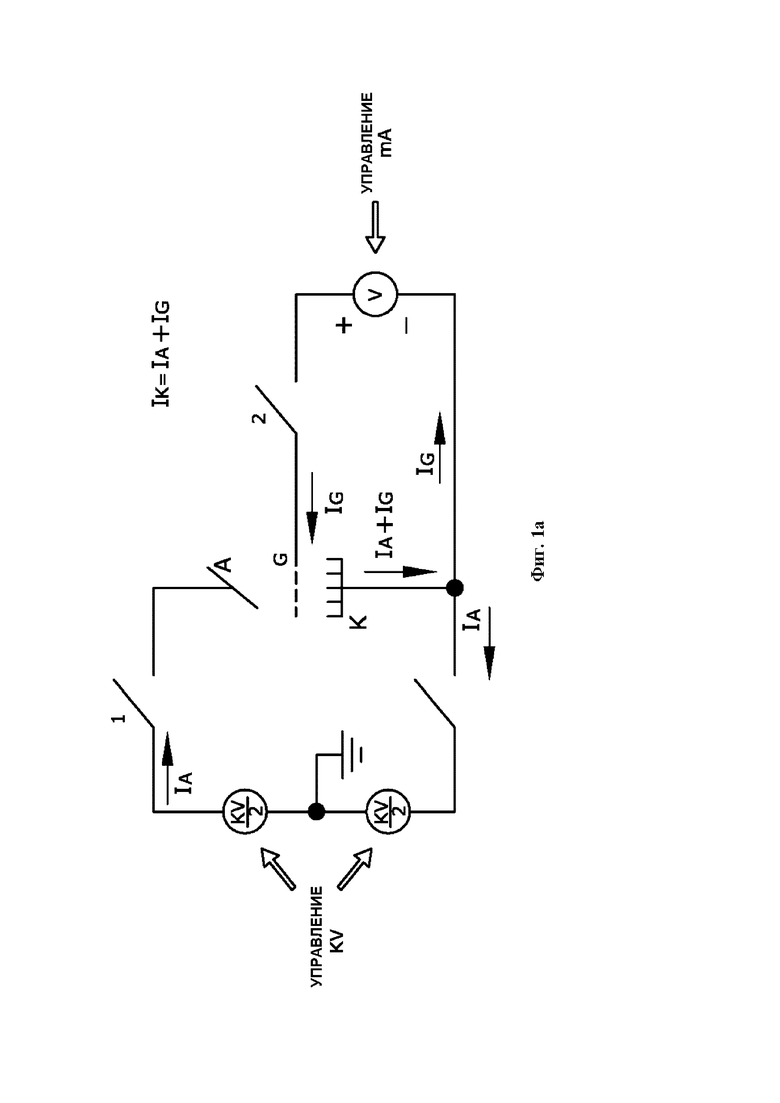

На фиг. 1а показан тот же рентгеновский аппарат, в данном случае с биполярным источником питания.

На фиг. 2 показан график, показывающий, что анодный ток (IA) является линейным по отношению к току сетки (IG).

На фиг. 3 показана зависимость между анодным током (IA) и током сетки (IG) по отношению к напряжению сетки (VG).

На фиг. 4 показана принципиальная схема известной схемы для управления анодным током (IA) через катодный ток (IK), который, в свою очередь, влияет на напряжение между анодом и катодом (VAK) (и, следовательно, также влияет на энергию испускаемого излучения).

На фиг. 5 показана схема управления рентгеновским облучением с помощью тока сетки (IG) при монополярном питании рентгеновской трубки.

На фиг. 5а показана та же схема управления, но с биполярным питанием рентгеновской трубки.

Возможный вариант реализации такой схемы показан на фиг. 6.

На фиг. 7 показаны рабочие циклы первого рабочего режима или режима предварительной нагрузки и экспозиции.

На фиг. 8 показаны рабочие циклы второго рабочего режима или режима прямого воздействия.

На фиг. 9 показан возможный вариант схемы управления током.

Предпочтительный вариант осуществления изобретения

С учетом фигур ниже описан предпочтительный вариант осуществления предлагаемого изобретения.

Фиг. 1-4 соответствуют описанию известного уровня техники контроля воздействия рентгеновских лучей.

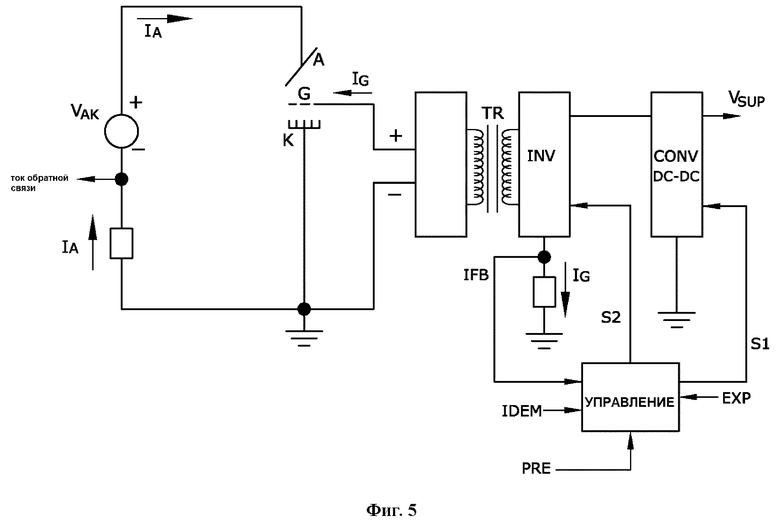

На фиг. 5 показана схема управления экспозицией рентгеновского излучения с монополярным питанием рентгеновской трубки, где анод (A) подключен к источнику питания (VAK), который соединен с землей через шунт для измерения тока анода (IA), а катод (K) также соединен с землей; с другой стороны, сетка (G) подключена к схеме управления током сетки (IG), в которой напряжение питания (Vsup) подключен к преобразователю постоянного тока в постоянный (CONV DC-DC), известному как понижающий преобразователь, который в свою очередь подключен к инвертору (INV), выход которого подключен к трансформатору (TR), где выход трансформатора (TR) подключен к выпрямителю (RECT), выходы которого подключены к сетке (G) и земле.

На фиг. 5a показана схема управления экспозицией рентгеновского излучения с биполярным питанием рентгеновской трубки, где анод (A) подключен к источнику питания (VAK/2), который заземлен через шунт для измерения анодного тока (IA), а катод (K) подключен к другому источнику питания (VAK/2), который также заземлен. Кроме того, сетка (G) подключена к схеме управления током сетки (IG), в которой напряжение питания (Vsup) подключено к преобразователю постоянного тока в постоянный (CONV DC-DC), известному как понижающий преобразователь, в свою очередь подключенному к инвертору (Inv), выход которого подключен к трансформатору (TR), где выход трансформатора (TR) подключен к выпрямителю (RECT), выходы которого подключены к сетке (G) и к катоду (K).

Кроме того, в указанной схеме контроллера имеется схема управления (CONT), которая принимает сигнал тока обратной связи (IFB), значение требуемого тока (IDEM), сигнал предварительной нагрузки (PRE) и сигнал экспозиции (EXP) и имеет в качестве выходов первый сигнал (S1), направленный на преобразователь постоянного тока, и второй сигнал (S2), направленный на инвертор (INV). Схема может иметь 3 состояния: ВЫКЛ, предварительная нагрузка и экспозиция, поэтому необходимы два управляющих сигнала: сигнал предварительной нагрузки (PRE) и сигнал экспозиции (EXP).

На фиг. 6 показан неограничивающий предпочтительный вариант выполнения вышеуказанных элементов схемы управления, в котором преобразователь постоянного тока в постоянный образован конденсатором (C), соединенным параллельно с первым переключателем (Q1), диодом (D1) и катушкой (L), а также обратным диодом (D2), соединенным параллельно узлу, образованному первым переключателем (Q1) и катушкой (L).

Инвертор образован мостом, состоящим из второго переключателя (Q2), третьего переключателя (Q3), четвертого переключателя (Q4) и пятого переключателя (Q5), где второй переключатель (Q2) и пятый переключатель (Q5) соединены последовательно, образуя первую ветвь, а третий переключатель (Q3) и четвертый переключатель (Q4) соединены последовательно, образуя вторую ветвь, причем обе ветви параллельны друг другу.

Каждая ветвь соединена посередине с трансформатором (TR1), выход которого подключен к выпрямительному мосту, откуда берется ток сетки (IG), в то время как сигнал тока обратной связи (IFB) берется с нижнего конца обеих ветвей инвертора и преобразователя постоянного тока в постоянный.

На фиг. 7 показан первый рабочий режим схемы для управления рентгеновским облучением, который соответствует режиму предварительной нагрузки. На фиг. 7 показаны различные циклы (C1, C2, C3, C4, C5, C6, C7 и C8) и состояние различных переключателей (Q1, Q2, Q3, Q4, Q5), а также значение требуемого тока (IDEM) и ток (I FB).

В цикле C1 все 5 транзисторов (Q1, Q2, Q3, Q4 и Q5) включены. Мы видим, как линейно возрастает ток обратной связи (IFB), ограниченный значением индуктивности (L).

В цикле C2 все остается по-прежнему, потому что ток обратной связи (IFB) еще не достиг значения требуемого тока (IDEM).

В третьем цикле C3, в конечном счете, ток обратной связи (IFB) достигает значения требуемого тока (IDEM) и (Q1) перестает проходить, в результате чего ток обратной связи (IFB) начинает падать. В следующем цикле (Q1) снова включается и будет выключен только тогда, когда (I FB) снова достигнет значения требуемого тока (IDEM). Это состояние предварительной нагрузки может поддерживаться неограниченно долго, если 4 мостовых транзистора инвертора (Q2, Q3, Q4 и Q5) включены, а транзистор (Q1) поддерживает ток обратной связи (IFB) в индуктивности L.

В определенный момент системный контроллер принимает решение начать воздействие с помощью сигнала экспозиции (EXP), передавая ток, накопленный в (L), в цепь сетки. Чтобы инициировать это новое состояние, мостовые транзисторы инвертора (Q2, Q3, Q4 и Q5) размыкают короткое замыкание и начинают работать как инвертор, т.е. как преобразователь постоянного тока в переменный. Для этого включаются (Q2) и (Q4), выключаются (Q3) и (Q5). В следующем цикле (Q2) и (Q4) выключаются, а (Q3) и (Q5) включаются, сохраняя этот чередующийся цикл неопределенно долго, пока рентгеновское облучение остается активным. В каждом цикле и независимо от состояния предварительной нагрузки или экспозиции транзистор (Q1) продолжает поддерживать ток обратной связи (IFB) на уровне значения требуемого тока (IDEM).

Когда системный контроллер принимает решение прекратить рентгеновское облучение с помощью сигнала экспозиции (EXP), 5 транзисторов (Q1, Q2, Q3, Q4 и Q5) выключаются мгновенно и одновременно. В этот момент ток перестает поступать в сетку, что мгновенно отключает рентгеновское излучение. Энергия, запасенная в индуктивности (L), передается в напряжение питания (Vsup) через диоды (D1) и (D2).

Другой способ прервать рентгеновскую экспозицию - включить 4 транзистора инверторного моста (Q2, Q3, Q4 и Q5), сохраняя контроль тока обратной связи (IFB) с помощью (Q1), чтобы он перешел в режим предварительной нагрузки, позволяющий выполнить новую экспозицию в любое время и без задержки.

На фиг. 8 показан второй режим работы схемы управления рентгеновским облучением, который соответствует прямому режиму.

Цель прямого режима состоит в том, чтобы начать рентгеновское облучение мгновенно, не дожидаясь, пока в сетке установится оптимальный ток. В этом режиме время экспозиции будет немного больше, чем в режиме предварительной загрузки.

Как видно на фиг. 8, транзистор (Q1) находится в режиме регулирования тока, т.е. он выключится, когда ток обратной связи (IFB) достигнет значения требуемого тока (IDEM). В свою очередь, транзисторы (Q2, Q3, Q4 и Q5) начинают работать в режиме инвертора, передавая весь ток в сеть с начального момента.

В цикле C1 (Q1) выполняется на 100%, потому что ток обратной связи (IFB) еще не достиг значения требуемого тока (IDEM). Затем (Q2) и (Q4) включаются, в то время как (Q3) и (Q5) остаются выключенными. В следующем цикле C2, (Q1) продолжает работать постоянно, поскольку значение требуемого тока (IDEM) все еще не достигнуто, в то время как транзисторы (Q2) и (Q4) выключены, а (Q3) и (Q5) включены для изменения полярности магнитного поля сердечника из (TR1), чтобы предотвратить его насыщение.

Одни и те же циклы повторяются до тех пор, пока в конечном итоге ток обратной связи (IFB) не достигнет значения требуемого тока (IDEM) и Q1 не начнет регулировать ток.

Как видно из фиг. 8, в прямом режиме для достижения значения требуемого тока (IDEM) требуется больше времени, чем в режиме предварительной загрузки. Это происходит потому, что в прямом режиме мы начинаем передавать энергию индуктивности (L) с первого момента, в то время как в режиме предварительной нагрузки мы накапливаем эту энергию до достижения оптимального значения, резко сбрасывая ее в момент воздействия рентгеновских лучей.

Как и в режиме предварительной загрузки, когда системный контроллер принимает решение прекратить рентгеновское облучение, 5 транзисторов (Q1, Q2, Q3, Q4 и Q5) выключаются мгновенно и одновременно. В этот момент ток перестает поступать в сетку, что мгновенно отключает рентгеновское излучение. Энергия, запасенная в индуктивности (L), передается в напряжение питания (Vsup) через диоды (D1) и (D2).

Также, как и в режиме предварительной нагрузки, воздействие рентгеновского излучения можно отключить, включив 4 мостовых транзистора инвертора (Q2, Q3, Q4 и Q5), сохраняя при этом контроль тока обратной связи (IFB) с помощью (Q1), при котором устройство перейдет в режим предварительной нагрузки, имея возможность проводить новую экспозицию в любое время и без каких-либо задержек.

Наконец, на фиг. 9 показана схема управления током обратной связи (IFB), которая, как можно видеть, содержит переключатель (FF1), предпочтительно типа D, срабатывающий по положительному фронту, который активирует его выход (Q) для включения (Q1), когда оба входа затвора (AND1) равны "1", то есть, когда запрашивается предварительная загрузка (PRE) и принимается сигнал (Clock).

Когда ток обратной связи (IFB) достигнет значения требуемого тока (IDEM) в компараторе (COMP1), он устанавливает свой выход на «0», перезапустив выход Q (FF1) и выключив транзистор (Q1), пока он снова не будет включен в следующем тактовом цикле (Clock).

Примечательно, что пульсация тока сетки (IG), хотя и прямо пропорциональна анодному току, однако, не оказывает влияния на регулирование дозы облучения рентгеновским излучением, поскольку это зависит от количества фотонов, которые генерируются на аноде трубки, т.е. от интеграла за время облучения время анодного тока, известное во всем мире как мАс. Напротив, пульсация напряжения VAK очень важна, поскольку она генерирует фотоны с различной энергией, что оказывает очень важное непосредственное влияние на дозу излучения.

После достаточного описания сущности настоящего изобретения, а также способа его практической реализации, настоящим заявляется, что по своей сути оно может быть реализовано в других вариантах осуществления, которые отличаются в деталях от указанных в качестве примера, и на которые в равной степени распространяется защита, при условии, что его основной принцип не будет изменен или модифицирован.

Похожие патенты RU2841355C2

название год авторы номер документа
СХЕМА ПРЯМОГО УПРАВЛЕНИЯ АНОДНЫМ ТОКОМ РЕНТГЕНОВСКОЙ ТРУБКИ С МОНОПОЛЯРНЫМ ИЛИ БИПОЛЯРНЫМ ПИТАНИЕМ ПОСРЕДСТВОМ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ТОКА СЕТКИ 2023
  • Диаз Кармена, Анхель
  • Молина Касла, Хосе Луис
  • Мирон Куирос, Агустин
RU2840959C2
БЕСТРАНСФОРМАТОРНЫЙ МНОГОУРОВНЕВЫЙ ПРЕОБРАЗОВАТЕЛЬ СРЕДНЕГО НАПРЯЖЕНИЯ И СПОСОБ ДЛЯ УПРАВЛЕНИЯ БЕСТРАНСФОРМАТОРНЫМ МНОГОУРОВНЕВЫМ ПРЕОБРАЗОВАТЕЛЕМ СРЕДНЕГО НАПРЯЖЕНИЯ 2015
  • Михалаке, Ливиу
RU2693573C1
ПОРОГОВЫЙ ЭЛЕМЕНТ ТРОИЧНОЙ ЛОГИКИ И УСТРОЙСТВА НА ЕГО ОСНОВЕ 2009
  • Маслов Сергей Петрович
RU2394366C1
ИНВЕРТОРНОЕ УСТРОЙСТВО И СПОСОБ УПРАВЛЕНИЯ ИНВЕРТОРОМ 2011
  • Кавамура Хиромити
RU2533167C1
ПРЕОБРАЗОВАТЕЛЬ УРОВНЯ ЭСЛ-КМОП 1994
  • Игнатьев С.М.
  • Савенков В.Н.
  • Темкин Г.С.
RU2097914C1
Устройство и способ управления высоковольтным полупроводниковым коммутирующим устройством 2019
  • Зыков Виктор Петрович
  • Руцкой Андрей Сергеевич
  • Моисеев Михаил Викторович
RU2734322C1
ШИННЫЙ МОДЕМ ДЛЯ СТРОИТЕЛЬНЫХ И ПРОМЫШЛЕННЫХ ЭЛЕКТРИЧЕСКИХ СИСТЕМ 2006
  • Гузи Пьеро Камилло
RU2395162C2
РЕЗОНАНСНЫЙ ПРЕОБРАЗОВАТЕЛЬ ПИТАНИЯ ДЛЯ ВОЗБУЖДЕНИЯ КАТУШКИ 1997
  • Феррейра Ян Абрахам
RU2216094C2
УСТРОЙСТВО ДЛЯ СТАБИЛИЗАЦИИ ЧАСТОТЫ ОТСЕЧКИ 1997
  • Чун Суп Ким
RU2146414C1
Резонансный преобразователь мощности 2021
  • Колонна, Седрик
RU2830228C2

Иллюстрации к изобретению RU 2 841 355 C2

Реферат патента 2025 года СХЕМА УПРАВЛЕНИЯ РЕНТГЕНОВСКИМ ИЗЛУЧЕНИЕМ ПРИ МОНОПОЛЯРНОМ ИЛИ БИПОЛЯРНОМ ПИТАНИИ С ПОМОЩЬЮ ТОКА СЕТКИ

Изобретение относится к области рентгеновской техники. Технический результат – упрощение схемы поддержания дозы облучения рентгеновским излучением. Схема, предназначенная для управления воздействием рентгеновских лучей посредством промежуточного тока или тока обратной связи, который прямо пропорционален току сетки (IG), который в свою очередь управляет током анода трубки и который в конечном итоге отвечает за излучение рентгеновских фотонов, содержит анод (A), катод (K), подключенный к земле, а также сетку (G), подключенную к схеме регулятора тока сетки (IG), содержащей преобразователь постоянного тока (CONV) или "понижающий преобразователь", к которому подключено напряжение питания (Vsup), выход которого подключен к инвертору (INV), который в свою очередь подключен к трансформатору (TR), где выход этого трансформатора (TR) подключен к выпрямителю (RECT), выходы которого подключены к сетке (G) и к земле. Кроме того, в указанной схеме контроллера имеется схема управления (CONT). 5 з.п. ф-лы, 9 ил.

Формула изобретения RU 2 841 355 C2

1. Схема управления рентгеновским облучением посредством тока сетки, которая включает в себя либо анод (А), который подключен к источнику питания (VAK), подключенный к земле, а также включает в себя катод (K), который также подключен к земле, либо анод (А), подключенный к источнику питания (VAK/2), и катод (K), подключенный к другому источнику питания (VAK/2), который также заземлен, где с другой стороны он имеет сетку (G), подключенную к схеме управления током сетки (IG), которая содержит преобразователь постоянного тока в постоянный (CONV) или понижающий преобразователь, к которому подключено напряжение питания (Vsup), выход преобразователя постоянного тока в постоянный (CONV) подключен к инвертору (INV), выход которого подключен к трансформатору (TR), а выход этого трансформатора (TR) подключен к выпрямителю (RECT), выходы которого подключены к сетке (G) и к земле; кроме того, в указанной схеме управления имеется схема управления (CONT), которая принимает сигнал тока обратной связи (IFB), полученный с нижнего конца обеих ветвей инвертора и преобразователя постоянного тока в постоянный, значение требуемого тока (IDEM) и сигнал предварительной нагрузки (PRE), а также сигнал экспозиции (ЕХР), имеющие в качестве выходов первый сигнал (S1) к преобразователю постоянного тока в постоянный ток и второй сигнал (S2) к инвертору (INV).

2. Схема управления рентгеновским облучением посредством тока сетки по п. 1, отличающаяся тем, что преобразователь постоянного тока в постоянный образован конденсатором (С), включенным параллельно первому переключателю (Q1), диодом (D1) и катушкой (L), а также обратным диодом (D2), подключенным параллельно узлу, образованному первым переключателем (Q1) и катушкой (L).

3. Схема управления воздействием рентгеновского излучения посредством тока сетки по п. 1 или 2, отличающаяся тем, что инвертор (INV) образован мостом, содержащим второй переключатель (Q2), третий переключатель (Q3), четвертый переключатель (Q4) и пятый переключатель (Q5), где второй переключатель (Q2) и пятый переключатель (Q5) расположены последовательно, образуя первую ветвь, в то время как третий переключатель (Q3) и четвертый переключатель (Q4) расположены последовательно, образуя вторую ветвь, причем две ветви расположены параллельно друг другу и где каждая ветвь соединена в своей средней точке с трансформатором (TR1), а выход подключен к выпрямительному мосту, откуда берется ток сетки (IG), в то время как сигнал тока обратной связи (IFB) берется с нижнего конца обеих ветвей инвертора и преобразователя постоянного тока в постоянный.

4. Схема управления воздействием рентгеновского излучения посредством тока сетки по п. 3, отличающаяся тем, что схема управления работает в режиме предварительной нагрузки, в котором в первом цикле 5 переключателей (Q1, Q2, Q3, Q4 и Q5) включены, и ток обратной связи (IFB) возрастает, ограничиваясь индуктивностью (L).

5. Схема управления рентгеновским облучением с помощью тока сетки, согласно любому из предыдущих пунктов, отличающаяся тем, что схема управления током обратной связи (IFB) включает в себя переключатель (FF1), предпочтительно типа D, срабатывающий по положительному фронту, который активирует его выход (Q) для включения (Q1), когда оба входа затвора (AND1) равны "1", то есть, когда запрашивается начало предварительной нагрузки (PRE) и поступает тактовый сигнал, также включает компаратор (СОМР1), который имеет в качестве входов значение требуемого тока (IDEM) и ток обратной связи (IFB), так что когда ток обратной связи (IFB) достигает значения требуемого тока (IDEM) в компараторе (СОМР1) он устанавливает свой выход на "0", перезапуская выход Q (FF1) и выключая транзистор (Q1), пока он снова не будет включен в следующем тактовом цикле.

6. Схема управления рентгеновским облучением посредством тока сетки согласно любому из предыдущих пунктов формулы изобретения, отличающаяся тем, что источник питания представляет собой монополярный источник питания от источника питания (VAK), подключенный к источнику питания (VAK), который заземлен через шунт для измерения анодного тока IA.
