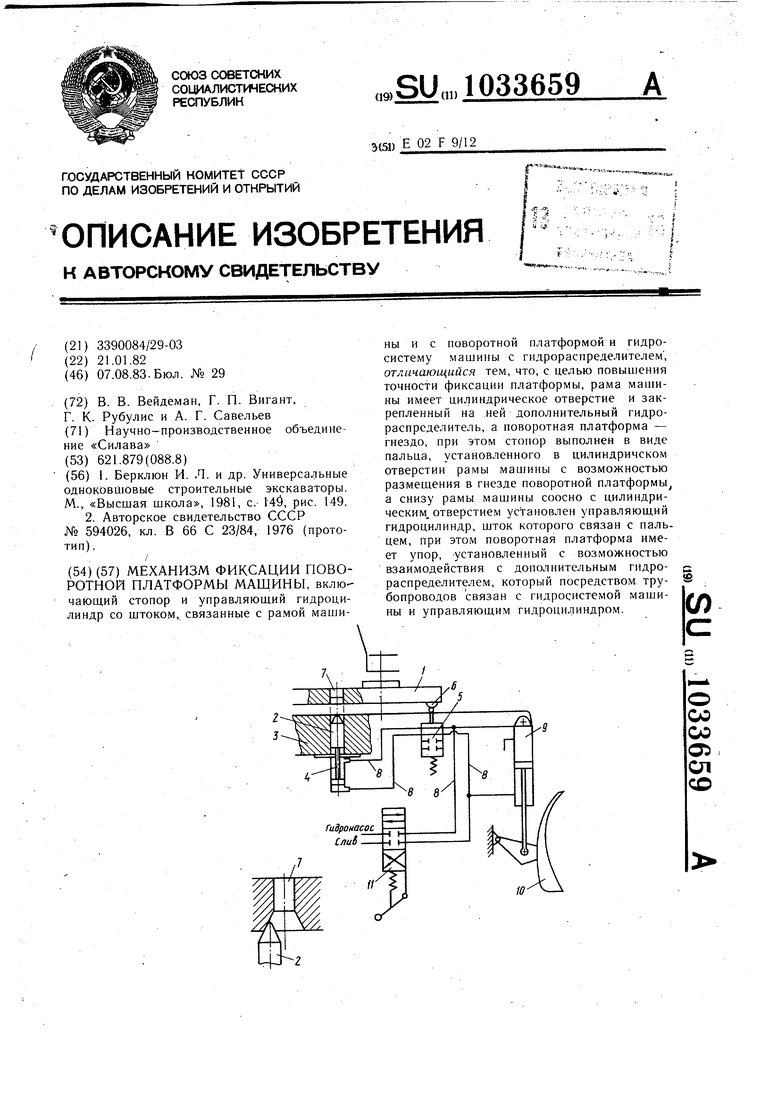

Механизм фиксации поворотной платформы машины Советский патент 1983 года по МПК E02F9/12

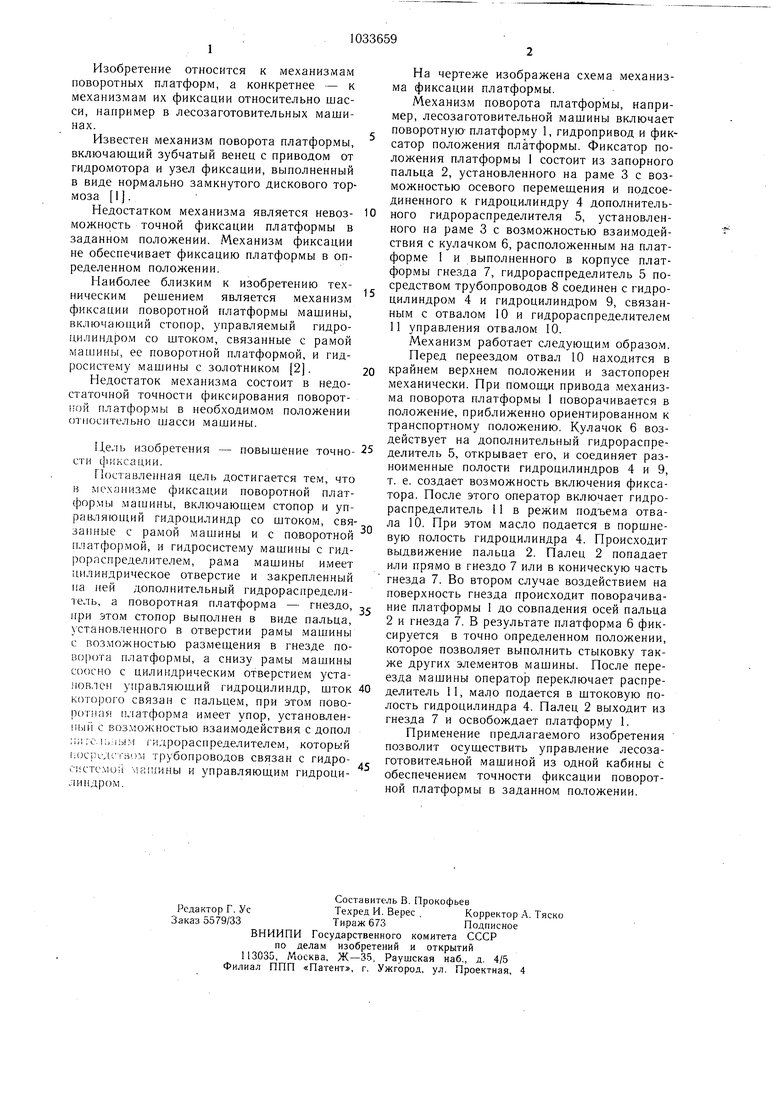

Изобретение относится к механизмам поворотных платформ, а конкретнее - к механизмам их фиксации относительно шасси, например в лесозаготовительных машинах. Известен механизм поворота платформы, включаюший зубчатый венец с приводом от гидромотора и узел фиксации, выполненный в виде нормально замкнутого дискового тормоза 1 . Недостатком механизма является невозможность точной фиксации платформы в заданном положении. Механизм фиксации не обеспечивает фиксацию платформы в определенном положении. Наиболее близким к изобретению техническим решением является механизм фиксации поворотной платформы машины, включаю1ций стопор, управляемый гидроцилиндром со штоком, связанные с рамой машины, ее поворотной платформой, и гидросистему машины с золотником 2. Недостаток механизма состоит в недостаточной точности фиксирования поворотгОЙ платформы в необходимом положении относительно шасси машины. IJ,e;iij изобретения - повышение точности фиксации. П()ставле1жая цель достигается тем, что в механизме фиксации поворотной плат(})ормы ., включаюш.ем стопор и управляющий гидроцилиндр со штоком, связанные с рамой машины и с поворотной платформой, и гидросистему машины с гидрораспределителем, рама машины имеет цилиндрическое отверстие и закрепленный па ней дополнительный гидрораспредели1ель, а поворотная платформа - гнездо, при этом стопор выполнен в виде пальца, установленного в отверстии рамы машины с поз.можностью размещения в гнезде поворота платформы, а снизу рамы машины споено с цилиндрическим отверстием установлен управляюший гидроцилиндр, шток которого связан с пальцем, при этом пово.рогная платформа имеет упор, установлен И |Г| с воз.можностью взаимодействия с допол :;;: :с. ib-ibiM гидрораспределителем, который |;осрилсгв,)м трубопроводов связан с гидроc)iCTCMo;i машины и управляющим гидроциочиндром. На чертеже изображена схема механизма фиксации платформы. Механизм поворота платформы, например, лесозаготовительной машины включает поворотную- платформу 1, гидропривод и фиксатор положения платформы. Фиксатор положения платформы 1 состоит из запорного пальца 2, установленного на раме 3 с возможностью осевого перемещения и подсоединенного к гидроцилиндру 4 дополнительного гидрораспределителя 5, установленного на раме 3 с возможностью взанмодействия с кулачком 6, расположенным на платформе 1 и выполненного в корпусе платформы гнезда 7, гидрораспределитель 5 посредством трубопроводов 8 соединен с гидроцилиндром 4 и гидроцилиндром 9, связанным с отвалом 10 и гидрораспределителем 11 управления отвалом 10. Механизм работает следуюшим образом. Перед переездом отвал 10 находится в крайнем верхнем положении и застопорен механически. При помош,и привода механизма поворота платформы 1 поворачивается в положение, приближенно ориентированном к транспортному положению. Кулачок 6 воздействует на дополнительный гидрораспределитель 5, открывает его, и соединяет разноименные полости гидроцилиндров 4 и 9, т. е. создает возможность включения фиксатора. После этого оператор включает гидрораспределитель 11 в режим подъема отвала 10. При этом масло подается в поршневую полость гидроцилиндра 4. Происходит выдвижение пальца 2. Палец 2 попадает или прямо в гнездо 7 или в коническую часть гнезда 7. Во втором случае воздействием на поверхность гнезда происходит поворачивание платформы I до совпадения осей пальца 2 и гнезда 7. В результате платформа 6 фиксируется в точно определенном положении, которое позволяет выполнить стыковку также других элементов машины. После переезда машины оператор переключает распределитель II, мало подается в штоковую полость гидроцилиндра 4. Палец 2 выходит из гнезда 7 и освобождает платформу 1. Применение предлагаемого изобретения позволит осуществить управление лесозаготовительной машиной из одной кабины с обеспечением точности фиксации поворотной платформы в заданном положении.

МЕХАНИЗМ ФИКСАЦИИ ПОВОРОТНОЙ ПЛАТФОРМЫ МАШИНЫ, включающий стопор и управляющий гидроцилиндр со штоком, связанные с рамой машины и с поворотной платформой и гидросистему машины с гидрораспределителем, отличающийся тем, что, с целью повышения точности фиксации платформы, рама машины имеет ци.тиндрическое отверстие и закрепленный на ней дополнительный гидрораспределитель, а поворотная платформа - гнездо, при этом стопор выполнен в виде пальца, установленного в цилиндричском отверстии рамы машины с возможностью размещения в гнезде поворотной платформы а снизу рамы машины соосно с цилиндрическим, отверстием установлен управляющий гидроцилиндр, шток которого связан с пальцем, при этом поворотная платформа имеет упор, установленный с возможностью взаимодействия с дополнительным гидро распределителем, который посредством трубопроводов связан с гидросистемой маши(Л ны и управляющим гидроцилиндром. оо о:) Oi ел со
