Устройство для удаления снега от деревьев Советский патент 1979 года по МПК A01G23/08

Изобретение относится к лесной промышленности и может быть использовано в лесозаготовительных машинах для удаления ъснега в зоне Действия механизма срезания дерева.

Известны устройства для удаления снега в зоне действия срезающего мехаиизма лесозаготовительной машииы, включающие поворотный отвал, установленный на раме машииы при помощи; горизонтального вала, и гидроцилиндр поворота отвала {.

Недостаток этих устройств заключается в том, что поворотный отвал выносится за пределы габарита по ширине машины, в связи с чем при транспортных переездах и особеиио при движении между деревьев в лесу увеличивается вероятность повреждения механизма и значительио ухудшается маневренность машины, последнее влечет за собой снижение скорости и, как следствие, снижение производительности.

Целью изобретения является повышение производительности машины путем улучше ния ее маневренности и снижения повреждаемости механизма за счет уменьшения габарита машины по ширине.

Это достигается тем, что поворотный отвал выполнен выдвижным-в поперечном направлении машины при помош.и:гидроцилиНдра его .поворота, который установлен на раме соосно с валом и соединен с последним при помощи штока, причем рама имеет напраляющий паз, а вал выполнен с поводком, взаимодействующим С направляющим пазом рамы машины.

Направляющий паз образован двумя планками и имеет прямолинейный и криволинейный участки, последний .из кото рых расположен по винтовой линии, а поводок вала имеет две пары плоских поверхностей, взаимодействующих соответственно с прямолинейным и криволинейным участками направляющего паза.

На фиг. J изобра}{ ено устройство для удаления снега, вид сбоку; на фиг. 2 - вид по стрелке А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 2; на фиг. 4 - разрез В-В на фиг. 3.

Устройство для удаления снега содержит Отвал 1, соединенный посредством болтов 2с выданжным, валом 3, установленным в двух orfoi x на раме толкающей плиты 4.

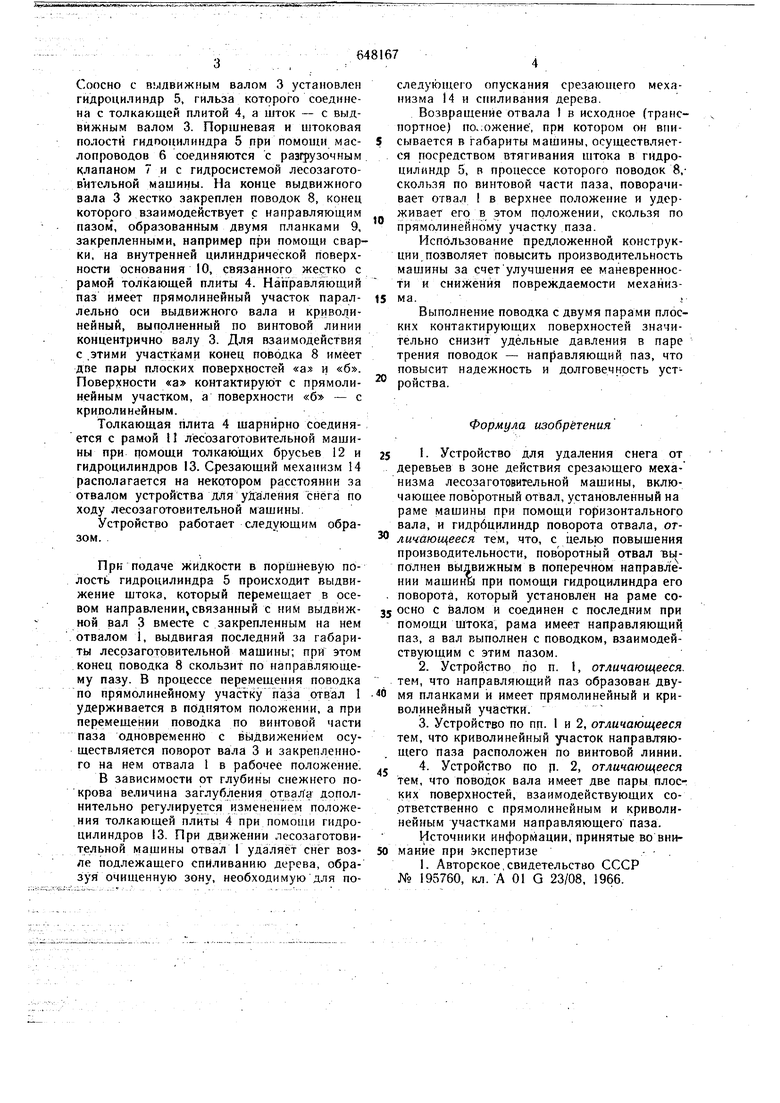

Соосно с выдвижным валом 3 установлен гидроцилиндр 5, гильза которого соединена с толкающей плитой 4, а шток - с выдвижным валом 3. Поршневая и штоковая полости гидооцилиндра 5 при помощи маслопроводов 6 соединяются с разгрузочным клапаном 7 и с гидросистемой лесозаготовительной машины. На конце выдвижного вала 3 жестко закреплен поводок 8, конец которого взаимодействует с направляющим пазом , образованным двумя планками 9, закрепленными, например при помощи сварки, на внутренней цилиндрической поверхности основания 10, связанного жестко с рамой толкающей плиты 4. Направляющий паз имеет прямолинейный участок параллельно оси выдвижного вала и криволинейный, выполненный по винтовой линии концентрично валу 3. Для взаимодействия с .этими участками конец поводка 8 имеет две пары плоских поверхностей «а и «б. Поверхности «а контактируют с прямолинейным участком, а поверхности «б - с криволинейным.

Толкающая плита 4 шарнйрно соединяется с рамой П лесозаготовительной машины при помощи толкающих брусьев 12 и гидроцилнндров 13. Срезающий механизм 14 располагается на некотором расстоянии за отвалом устройства для удаления снега по ходу лесозаготовительной машины,

Устройство работает следующим образом.

Прк подаче жидкости в поршНевую полостЬ гидроцилиндра 5 происходит выдвижение штока, который перемещает в осевом направлении связанный с ним выдвижной вал 3 вместе с закрепленным на нем отвалом i, выдвигая последний за габариты лесозаготовительной машины; при этом конец поводка 8 скользит по направляющему пазу. В процессе перемещения поводка по прямолинейному участку паза отвал 1 удержнвается в поднятом положении, а при перемещении поводка по винтовой части паза одновременно с вьщвижением осуществляется поворот вала 3 и закрепленного на нем отвала 1 в рабочее положение.

В зависимости от глубины снежнего покрова величина заглубления отвала дополнительно регулируется изменением положения толкающей плиты 4 при помощи гидроцилиндров 13. При движении лесозаготовительной машины отвал Г удаляет снег возле подлежащего спнливанию дерева, образуя очищенную зону, необходимую для последующего опускания срезающего механизма 14 и спиливания дерева.

Возвращение отвала I в исходное (транспортное) по.:ожение, при котором он вписывается в габариты машины, осуществляется посредством втягивания штока в гНдроцилйндр 5, в процессе которого поводок 8,скользя по винтовой части паза, поворачивает отвал 1 в верхнее положение и удерживает его в этом положении, скользя по прямолинейному участку паза.

Использование предложенной конструкции позволяет повысить производительность машины за счетулучшения ее маневренности и снижения повреждаемости мехаНизма.

Выполнение поводка с двумя парами плоских контактирующих поверхностей значительно снизит удельные давления в паре трения поводок - направляющий паз, что повысит надежность и долговечность устроиства.

Формула изобретения

I Устройство для удаления снега от деревьев в зоне действия срезающего механизма лесозаготовительной машины, включающее поворотный отвал, установленный на раме машины при помощи горизонтального вала, и гидрбцилиндр поворота отвала, отличающееся тем, что, с целью повышения производительности, поворотный отвал выполнен выдвижным в поперечном направлении мащины при помощи гндроцилиндра его поворота, который установлен на раме соосно с валом и соединен с последним при помощи щтока, рама имеет направляющий паз, а вал выполнен с поводком, взаимодействующим с этим пазом.

2.Устройство по п. 1, отличающееся. тем, что направляющий паз образован двумя планками и имеет прямолинейный и криволинейный участки.

3.Устройство по пп. I и 2, отличающееся тем, что криволинейный участок направяяющего паза расположен по винтовой линии.

4. Устройство по п- 2, отличающееся тем, что поводок вала имеет две пары плоских поверхностей, взаимодействующих соответственно с прямолинейным и криволинейным участками направляющего паза.

Источники информации, принятые во внимание при экспертизе- - .

1. Авторское,свидетельство СССР № 193760, кл. А 01 G 23/08, 1966.
