Опорный блок морской стационарной платформы Советский патент 1984 года по МПК E02B17/00

W.

СА:)

00

иг./

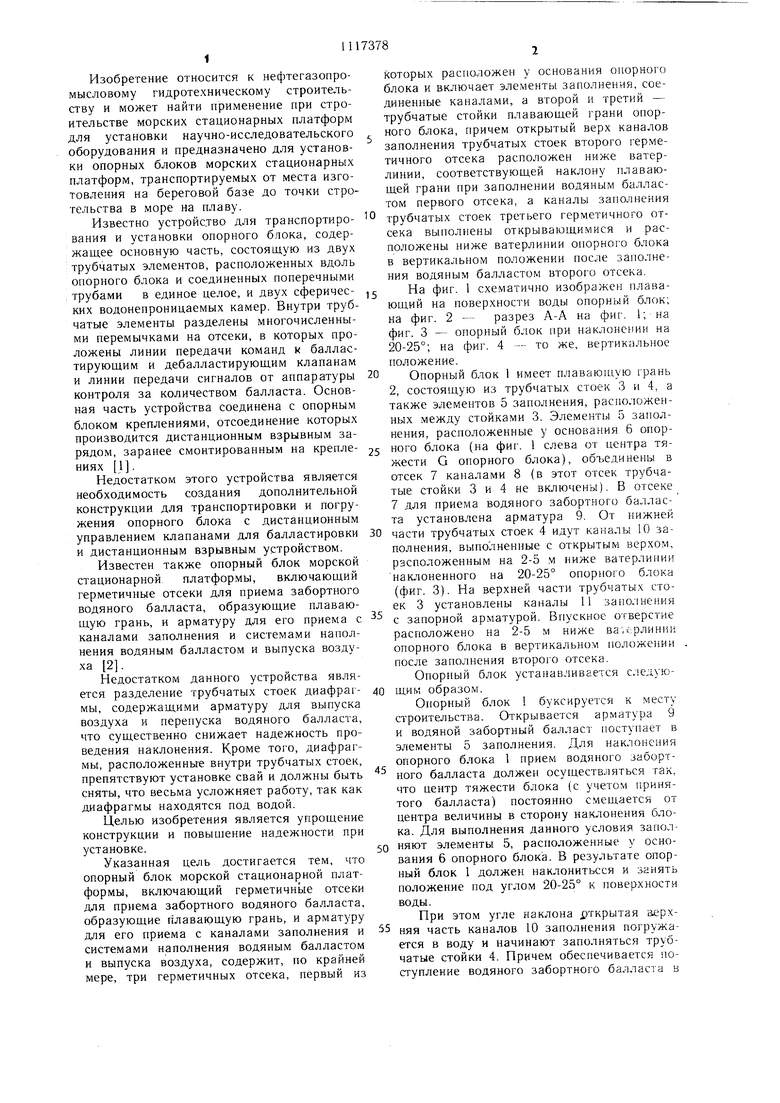

Изобретение относится к нефтегазопромысловому гидротехническому строительству и может найти применение при строительстве морских стационарных платформ для установки научно-исследовательского оборудования и предназначено для установки опорных блоков морских стационарных платформ, транспортируемых от места изготовления на береговой базе до точки стротельства в море на плаву.

Известно устройство для транспортирования и установки опорного блока, содержащее основную часть, состоящую из двух трубчатых элементов, расположенных вдоль опорного блока и соединенных поперечными трубами в единое целое, и двух сферических водонепроницаемых камер. Внутри трубчатые элементы разделены многочисленными перемычками на отсеки, в которых проложены линии передачи команд к балластирующим и дебалластирующим клапанам и линии передачи сигналов от аппаратуры контроля за количеством балласта. Основная часть устройства соединена с опорным блоком креплениями, отсоединение которых производится дистанционным взрывным зарядом, заранее смонтированным на креплениях 1.

Недостатком этого устройства является необходимость создания дополнительной конструкции для транспортировки и погружения опорного блока с дистанционным управлением клапанами для балластировки и дистанционным взрывным устройством.

Известен также опорный блок морской стационарной платформы, включающий герметичные отсеки для приема забортного водяного балласта, образующие плавающую грань, и арматуру для его приема с каналами заполнения и системами наполнения водяным балластом и выпуска воздуха 2.

Недостатком данного устройства является разделение трубчатых стоек диафрагмы, содержащими арматуру для выпуска воздуха и перепуска водяного балласта, что существенно снижает надежность проведения наклонения. Кроме того, диафрагмы, расположенные внутри трубчатых стоек, препятствуют установке свай и должны быть сняты, что весьма усложняет работу, так как диафрагмы находятся под водой.

Целью изобретения является упрощение конструкции и повыщение надежности при установке.

Указанная цель достигается тем, что опорный блок морской стационарной платформы, включающий герметичные отсеки для приема забортного водяного балласта, образующие плавающую грань, и арматуру для его приема с каналами заполнения и системами наполнения водяным балластом и выпуска воздуха, содержит, по крайней мере, три герметичных отсека, первый из

которых расположен у основания опорного блока и включает элементы заполнения, соединенные каналами, а второй и третий - трубчатые стойки плавающей грани опорного блока, причем открытый верх каналов заполнения трубчатых стоек второго герметичного отсека расположен ниже ватерлинии, соответствующей наклону плавающей грани при заполнении водяным балластом первого отсека, а каналы заполнения

трубчатых стоек третьего герметичного отсека выполнены открывающимися и расположены ниже ватерлинии опорного блока в вертикальном положении после заполнения водяным балластом второго отсека.

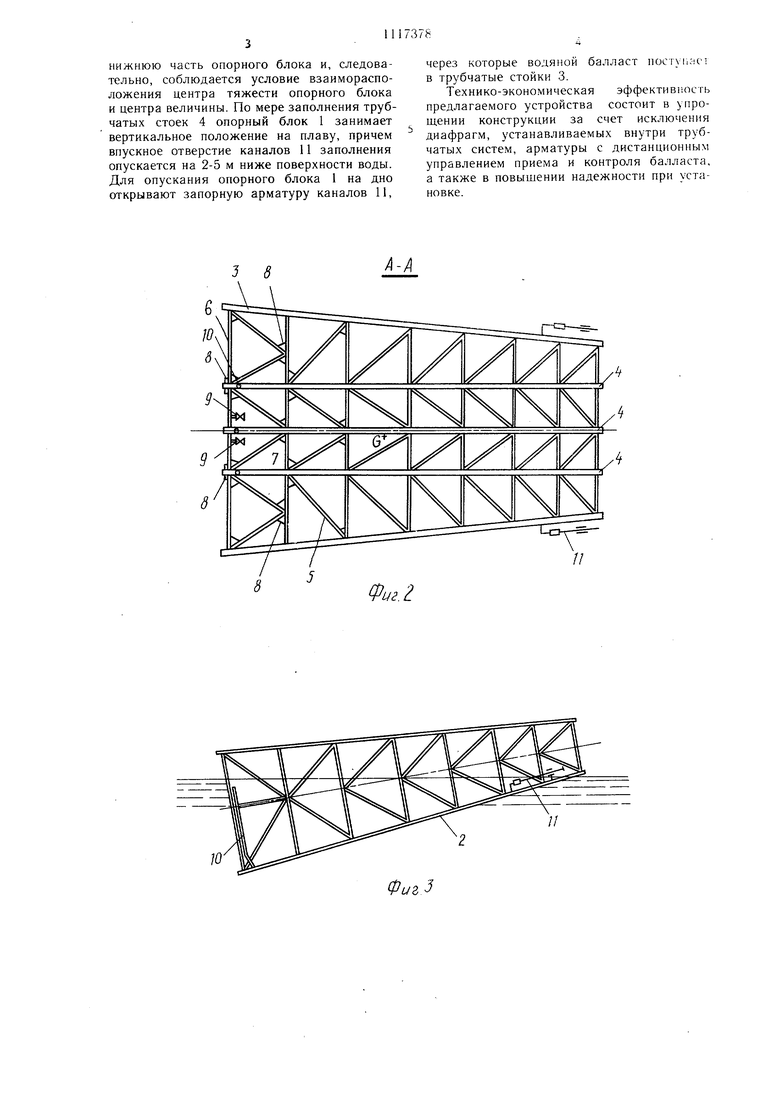

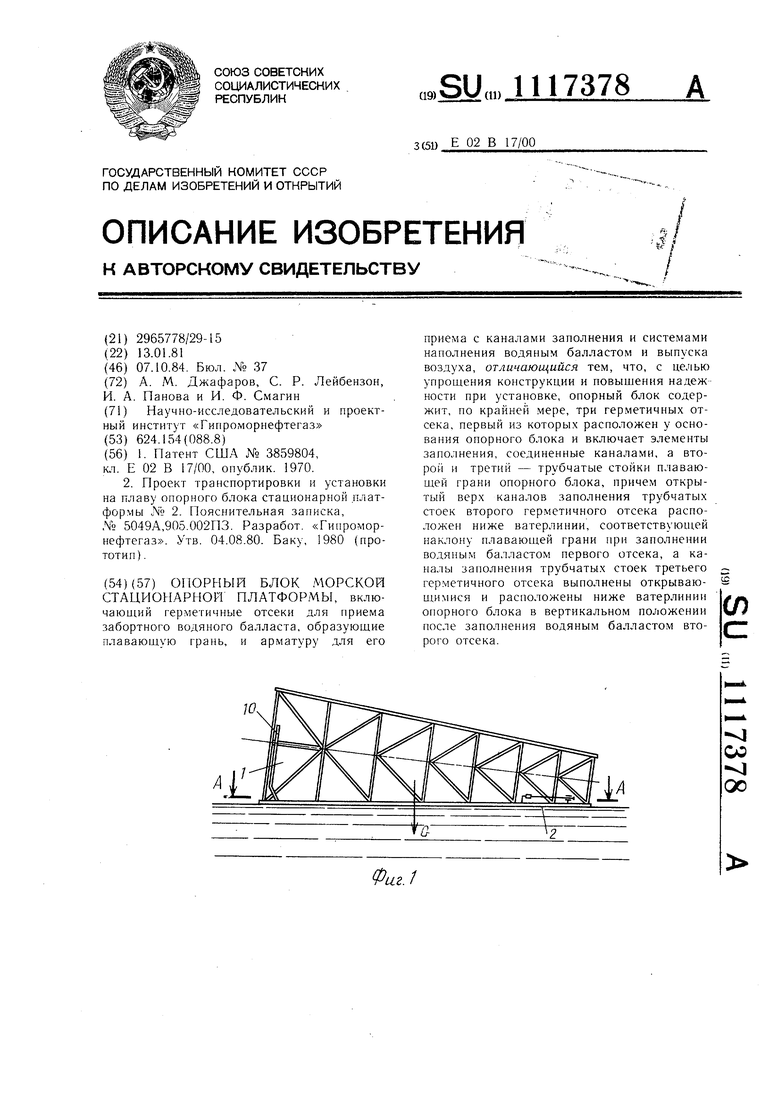

На фиг. 1 схематично изображен плавающий на поверхности воды опорный блок; на фиг. 2 - разрез А-А на фиг. ; на фиг. 3 - опорный блок при наклонении на

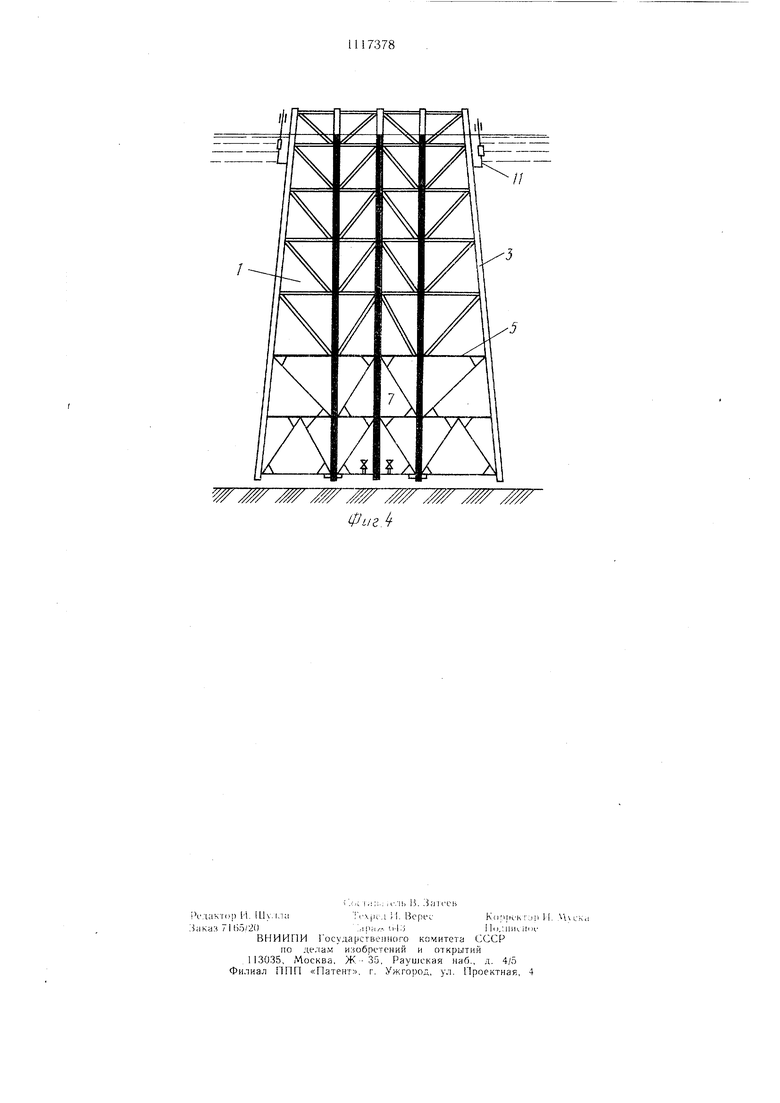

20-25°; на фиг. 4 - то же, вертикальное

положение.

Опорный блок 1 имеет плавающую грань 2, состоящую из трубчатых стоек 3 и 4, а также элементов 5 заполнения, расположенных между стойками 3. Элементы 5 заполнения, расположенные у основания 6 опорного блока (на фиг. 1 слева от центра тяжести G опорного блока), объединены в отсек 7 каналами 8 (в этот отсек трубчатые стойки 3 и 4 не включены). В отсеке 7 для приема водяного забортного балласта установлена арматура 9. От нижней

части трубчатых стоек 4 идут каналы 10 заполнения, выполненные с открытым верхом, расположенным на 2-5 м ниже ватерлинии наклоненного на 20-25° опорного блока (фиг. 3). На верхней части трубчатых стоек 3 установлены каналы 11 запо;1не1 ия с запорной арматурой. Впускное отверстие расположено на 2-5 м ниже ва,1,рлини11 опорного блока в вертикальном положе1 ии после заполнения второго отсека.

Опорпый блок устанавливается следующим образом.

Опорный блок 1 буксируется к месту строительства. Открывается арматура 9 и водяной забортный балласт поступает в элементы 5 заполнения. Для наклонения опорного блока 1 прием водяного забортното балласта должен осуществляться так, что центр тяжести блока (с учетом Г1ринятого балласта) постоянно смеп ается от центра величины в сторону наклонения блока. Для выполнения данного условия заполняют элементы 5, расположенные у основания 6 опорного блока. В результате опорный блок 1 должен наклонитьсся и занять положение под углом 20-25° к поверхности воды.

При этом угле наклона х ткрытая аерхняя часть каналов 10 заполнения погружается в воду и начинают заполняться трубчатые стойки 4. Причем обеспечивается поступление водяного забортного балласта в

нижнюю часть опорного блока и, следовательно, соблюдается условие взаиморасположения центра тяжести опорного блока и центра величины. По мере заполнения трубчатых стоек 4 опорный блок 1 занимает вертикальное положение на плаву, причем впускное отверстие каналов 11 заполнения опускается на 2-5 м ниже поверхности воды. Для опускания опорного блока 1 на дно открывают запорную арматуру каналов 11,

через которые водяной балласт nocryiiJici в трубчатые стойки 3.

Технико-экономическая эффективность предлагаемого устройства состоит в упрощении конструкции за счет исключения диафрагм, устанавливаемых внутри трубчатых систем, арматуры с дистанционным управлением приема и контроля балласта, а также в повышении надежности при установке.

ОПОРНЫЙ БЛОК МОРСКОЙ СТАЦИОНАРНОЙ ПЛАТФОРЛ1Ы, включающий герметичные отсеки для приема забортного водяного балласта, образующие плавающую грань, и арматуру для его приема с каналами заполнения и системами наполнения водяным балластом и выпуска воздуха, отличающийся тем, что, с целью упрощения конструкции и повышения надежности при установке, опорный блок содержит, по крайней мере, три герметичных отсека, первый из которых расположен у основания опорного блока и включает элементы заполнения, соединенные каналами, а второй и третий - трубчатые стойки плавающей грани опорного блока, причем открытый верх каналов заполнения трубчатых стоек второго герметичного отсека расположен ниже ватерлинии, соответствующей наклону плавающей грани при заполнении водяным балластом первого отсека, а каналы заполнения трубчатых стоек третьего ее герметичного отсека выполнены открывающимися и расположены ниже ватерлинии (Л опорного блока в вертикальном положении после заполнения водяным балластом второго отсека.

3 8

П

Фиг. г

w Ж/ м / .т М м /w

Фиг 4
