Контактный вращающийся теплообменный аппарат Советский патент 1958 года по МПК F24F3/14 F24F3/16 B01D47/04 B01F9/10

Изобретение относится к теплообменным аппаратам для охлаждения и очистки водой воздуха, с преимущественным применением их на морских и речных судах и других объектах, подверженных качке.

В известных конструкциях теплообменных аппаратов, в которых применяется пенный способ очистки газов, пенообразующая решетка в стакане как отдельная деталь располагается горизонтально и подача воды на решетку производится через врезанный в стакан штуцер.

Нагнетание воды и воздуха в такие аппараты производится насосами и вентиляторами, приводимыми в действие отдельными электродвигателями.

В прс.длагаемой конструкции теплообменного аппарата, с целью повышения тепло и массообмена, газ центробежным вентилятором продувается сквозь растека1ош,уюся по поверхности вращающегося вместе с вентилятором дырчатого стакаиа воду нагнетаемую в стакан зубчатым насосом, приводимым в действие тем же двигателем, что и вентилятор.

Вал вращающегося стакана, через который происходит подача воды, выполнен пустотелым, система отверстий в стакане образует рабочую пенообразуюн ую решетку.

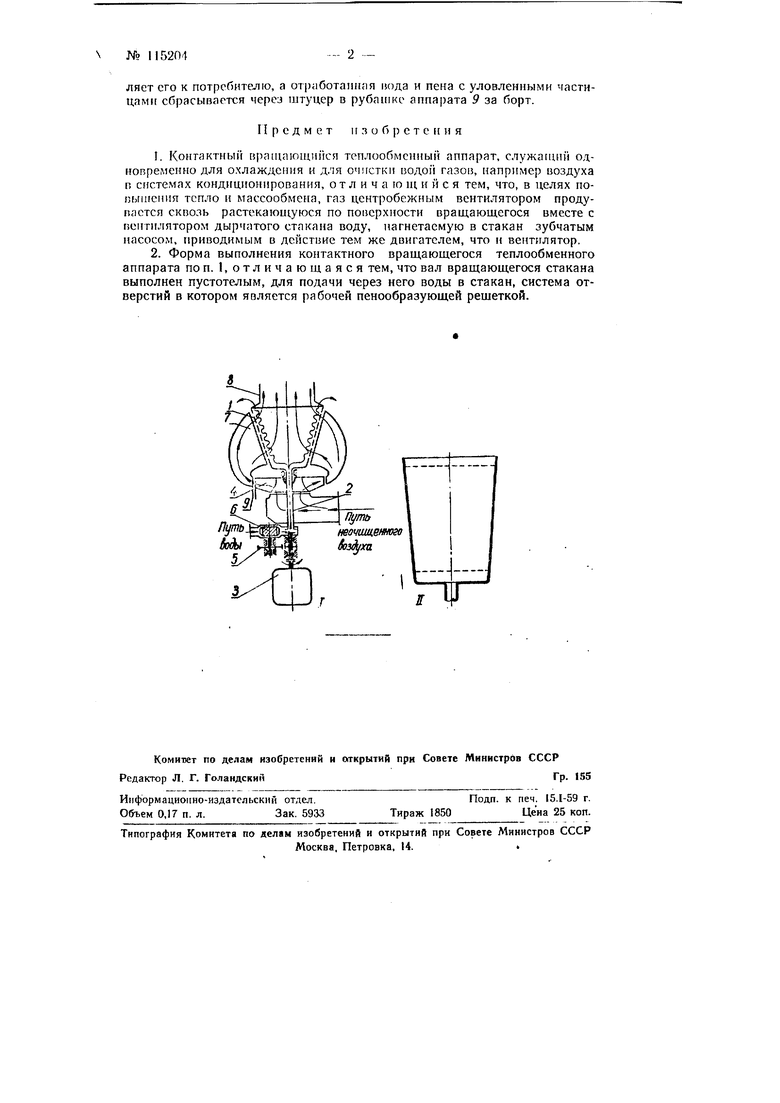

На чертеже в положении I показана принципиальная схема аппарата; в положении II - элемент пенообразующей рещетки.

Основной деталью аппарата является конусный стакан 1 с отверстиями на его стенках малого диаметра, выполняющими основную функцию пенообразования.

Стакан насажен на пустотелый вал 2 и приводятся в движение электродвигателем 3. На пустотелый вал 2, через полость которого подается забортная вода в стакан /, насаживается рабочее колесо центробежного вентилятора 4 с зубчатой передачей 5 к шестеренчатому насосу 6, подающему воду в стакан и на решетку. Через газонаправляющее устройство 7 вентилятор нагнетает воздух из помещения к рабочей решетке и после очистки и охлаждения его через выходное отверстие .аппарата 8 неправляет его к потребителю, а oTi)a6oTaiiii;in вода и пена с уловленными частицами сбрасывается через штуцер в рубашке аппарата 9 за борт.

Предмет 11 з о б р с т е п и я

I. Контактный вращающиГгся теплообменнын аппарат, служагцин одновременно для охлаждения и для очистки водой газов, например воздуха г, системах кондиционирования, от л и ч а ю HI и и с я тем, что, в целях нопьппения тепло и массообмена, газ центробежным вентилятором продупается сквозь растекающуюся по поверхности вращающегося вместе с пснтилптором дырчатого стакана воду, нагнетаемую в стакан зубчатым насосом, приводимым в действие тем же двигателем, что н вентилятор.

2. Форма выполнения контактного вращающегося теплообменного аппарата по п. 1, отличающаяся тем, что вал вращающегося стакана выполнен пустотелым, для подачи через него воды в стакан, система отверстий в котором является рабочей пенообразующей рещеткой.

неочищенного .

1

IJ
