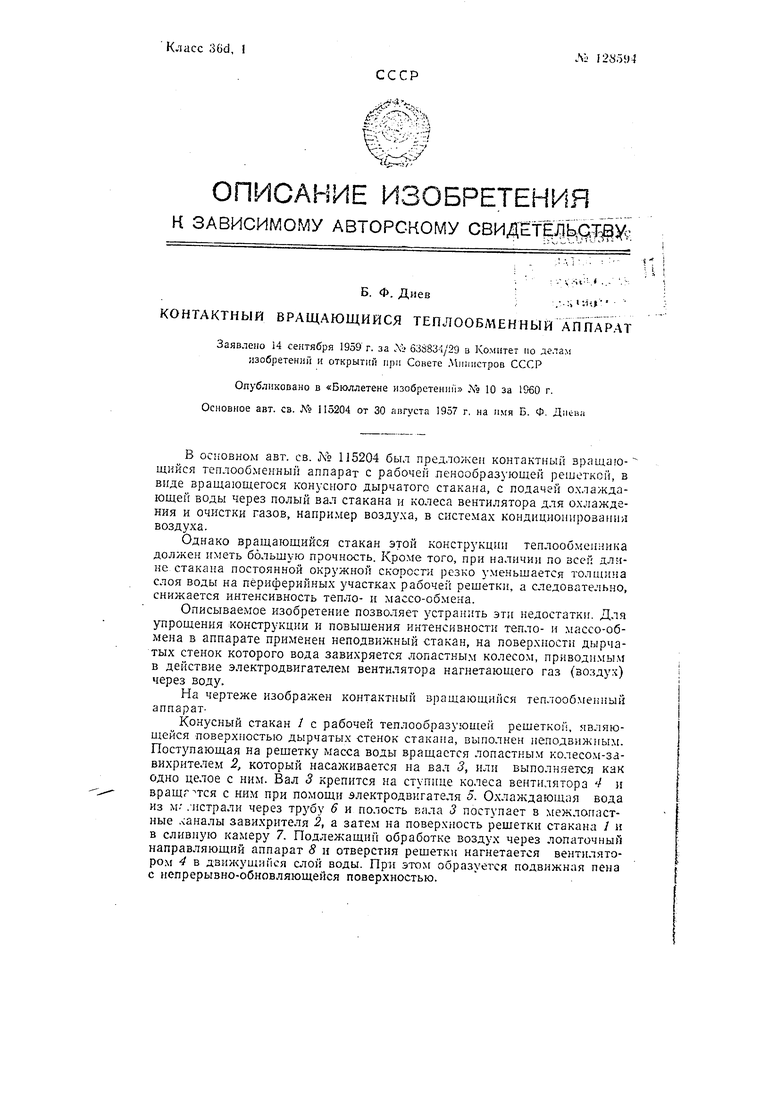

В основном авт. св. № 115204 был предложен контактный вращаю- щнйся теплообменный аппарат с рабочей ленообразующей решеткой, в виде враща ощегося конусного дырчатого стакана, с подачей охлаждающей воды через полый вал стакана и колеса вентилятора для охлаждения и очистки газов, например воздуха, в системах кондиционировании воздуха.

Однако вращающийся стакан этой конструкции теплообменника должен иметь большую прочность. Кроме того, при наличии по всей длине стакана постоянной окружной скорости резко уменьшается толщина слоя воды на периферийных участках рабочей решетк, а следовательно, снижается интенсивность тепло- и массо-обмена.

Описываемое изобретение позволяет устранить эти недостатки. Дл.ч упрощения конструкции и повышения интенсивности тепло- и массо-обЛ1ена в аппарате применен неподвижный стакан, на поверхности дырчатых стенок которого вода завихряется лопастным колесом, приводимым, в действие электродвигателем вентилятора нагнетающего газ (возду::) | через воду. . j

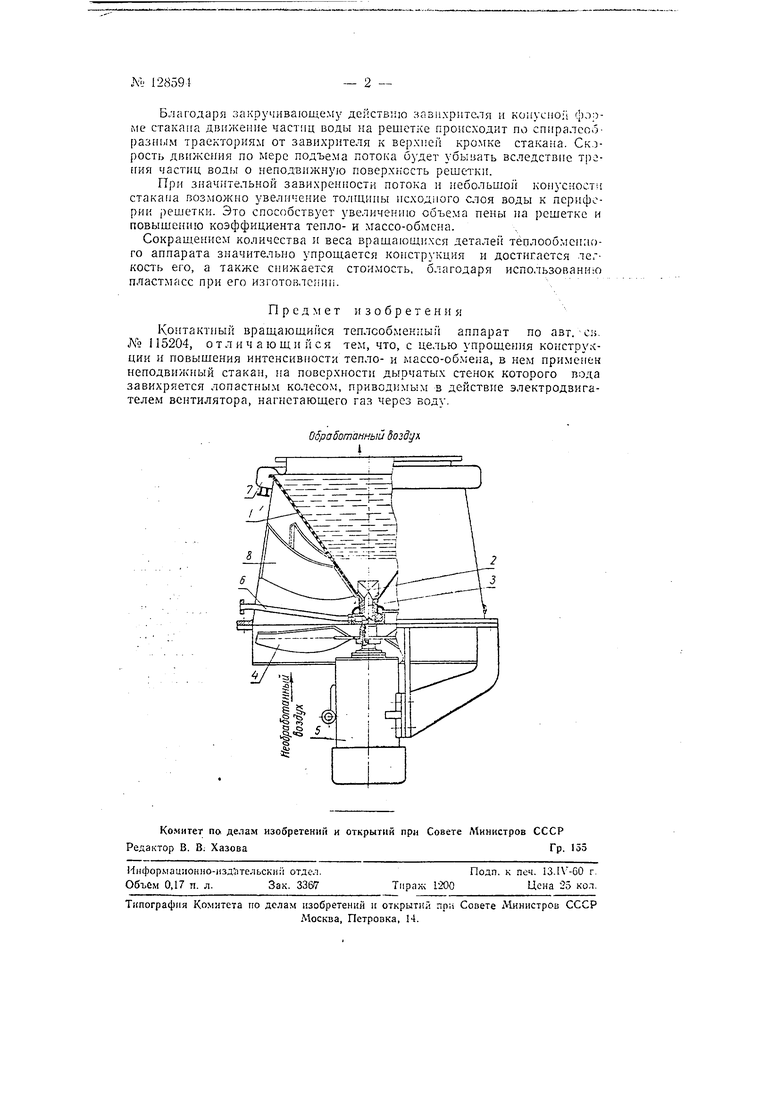

На чертеже изображен контактный вращающийся теплообмешгыйj

аппарат-i

Конусный стакан / с рабочей теплообразующей решеткоП, являющейся поверхностью дырчатых стенок стакана, выполнен неподвижным. Поступающая на рещетку масса воды вращается лопастным колесом-завихрителем 2, который насаживается на вал 3, или выполняетч:я как одно целое с ним. Вал 5 крепится на ступице колеса вентилятора / и вращг тся с ним при помощи электродвигателя 5. Охлаждающая вода из м. .истрали через трубу 6 и полость вала 3 поступает в eжлoпacтные .аналы завихрителя 2, а зате.м на поверхность рещетки стакана / и в сливную камеру 7. Подлежащий обработке воздух через лопаточный направляющий аппарат 8 н отверстия решетки нагнетается вентилятором 4 в движущийся слой воды. При этом образуется подвижная пена с непрерывно-обновляющейся поверхностью.
