Датчик для определения арсина Советский патент 1985 года по МПК G01N27/02

ffMff fff/xf f M mjMKKaiy ryMxait

со со ел ел

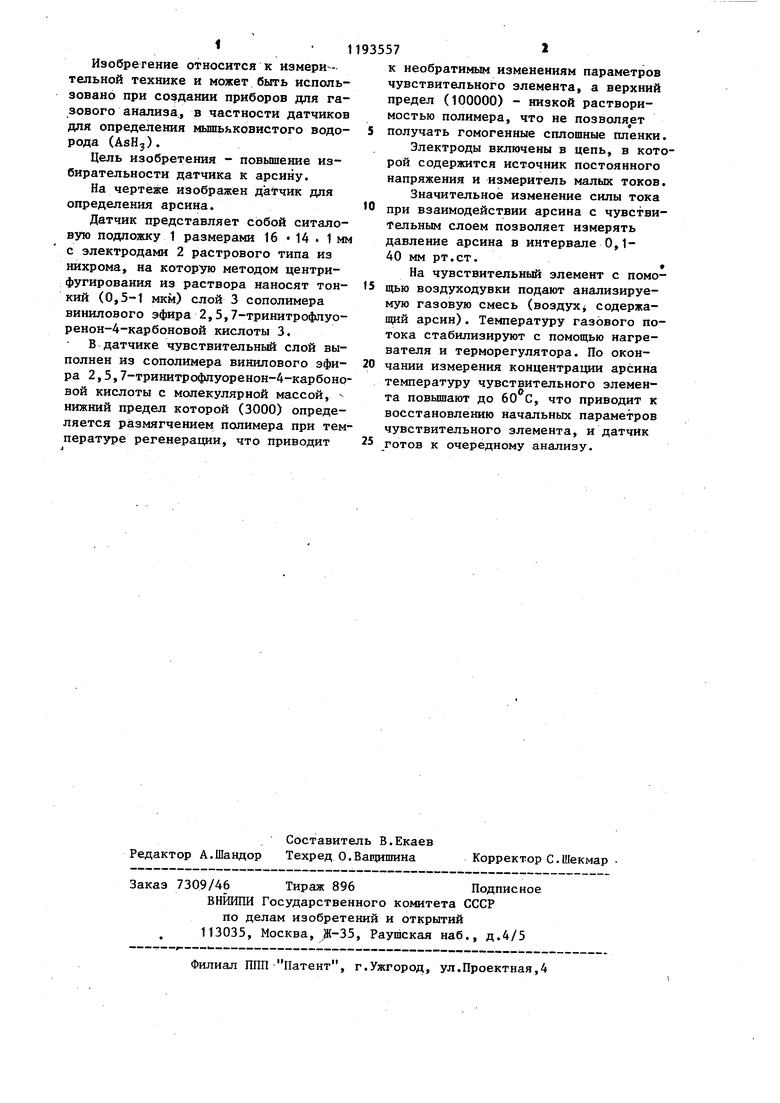

-2 Изобретение относится к измерительной технике и может быть использовано при создании приборов для газового анализа., в частности датчиков для определения мышьяковистого водорода (AsHj). Цель изобретения - повышение избирательности датчика к арсину. На чертеже изображен датчик для определения арсина. Датчик представляет собой ситаловую подложку 1 размерами 16 14 . 1 мм с электродами 2 растрового типа из нихрома на которую методом центрифугирования из раствора наносят тонкий (0,5-1 мкм) слой 3 сополимера винилового эфира 2,5,7-тринитрофлуоренон-4-карбоновой кислоты 3. В датчике чувствительный слой выполнен из сополимера винилового эфира 2,5,7-тринитрофлуоренон-4-карбоно вой кислоты с молекулярной массой, нижний предел которой (3000) определяется размягчением полимера при тем пературе регенерации, что приводит 1 57 к необратимым изменениям параметров чувствительного элемента, а верхний предел (100000) - низкой растворимостью полимера, что не позволя ет получать гомогенные сплошные пленки. Электроды включены в цепь, в кото рой содержится источник постоянного напряжения и измеритель малых токов. Значительное изменение силы тока при взаимодействии арсина с чувствительным слоем позволяет измерять давление арсина в интервале 0,140 мм рт.ст. На чувствительный элемент с щью воздуходувки подают анализируемую газовую смесь (вoздyxj содержащий арсин). Температуру газового потока стабилизируют с помощью нагревателя и терморегулятора. По окончании измерения концентрации арсина температуру чувствительного элемента повьшают до 60 С, что приводит к восстановлению начальных параметров чувствительного элемента, и датчик готов к очередному анализу.

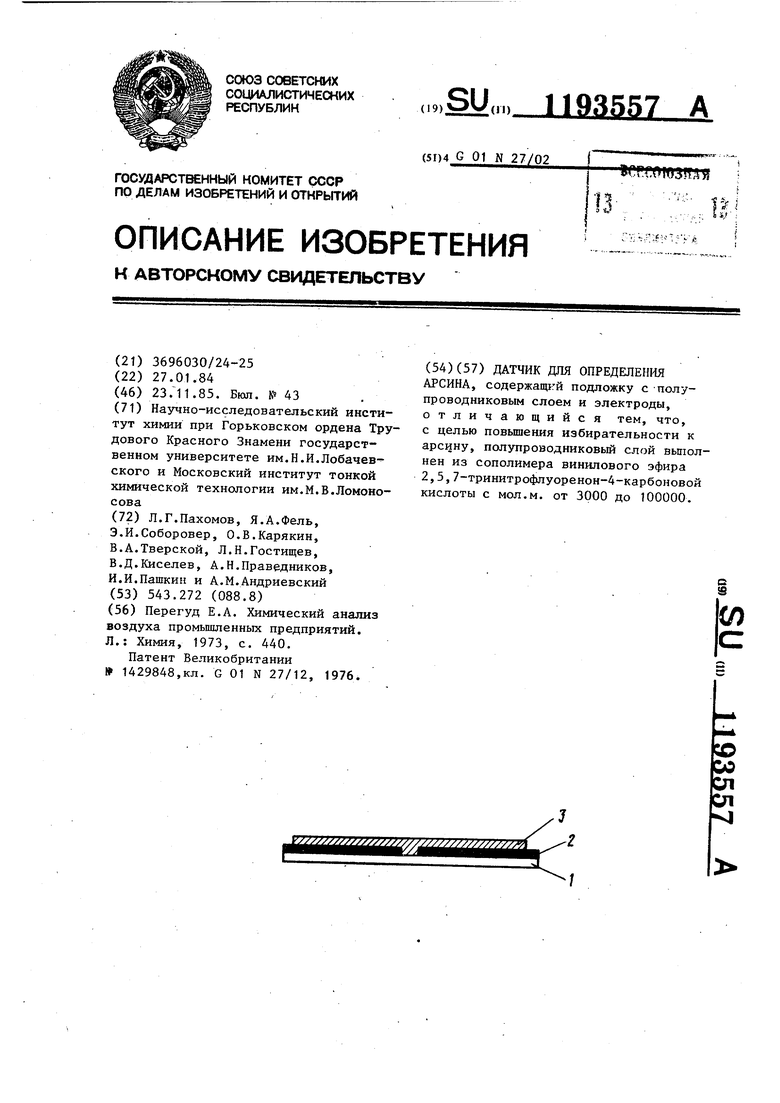

ДАТЧИК ДЛЯ ОПРЕДЕЛЕНИЯ АРСИНА, содержащгй подложку с -полупроводниковым слоем и электроды, отличающийся тем, что, с целью повышения избирательности к арсину, полупроводниковый слой вьшолнен из сополимера винилового эфира 2,5,7-тринитрофлуоренон-4-карбоновой кислоты с мол.м. от 3000 до 100000. (Л
