Теплообменник Советский патент 1986 года по МПК F28D7/10

1

Изобретение относится к рекуперативным аппаратам, а более конкретно к нагревателям газа или воздуха, подаваемого на горение, в устройствах для регенерации тепла, а также в машиностроительной и нефтеперераба- тьшающей промышленности.

Цель изобретения - интенсификация процесса при теплообмене между газообразным топливом или воздухом и дымовыми газами и упрощение конструкции.

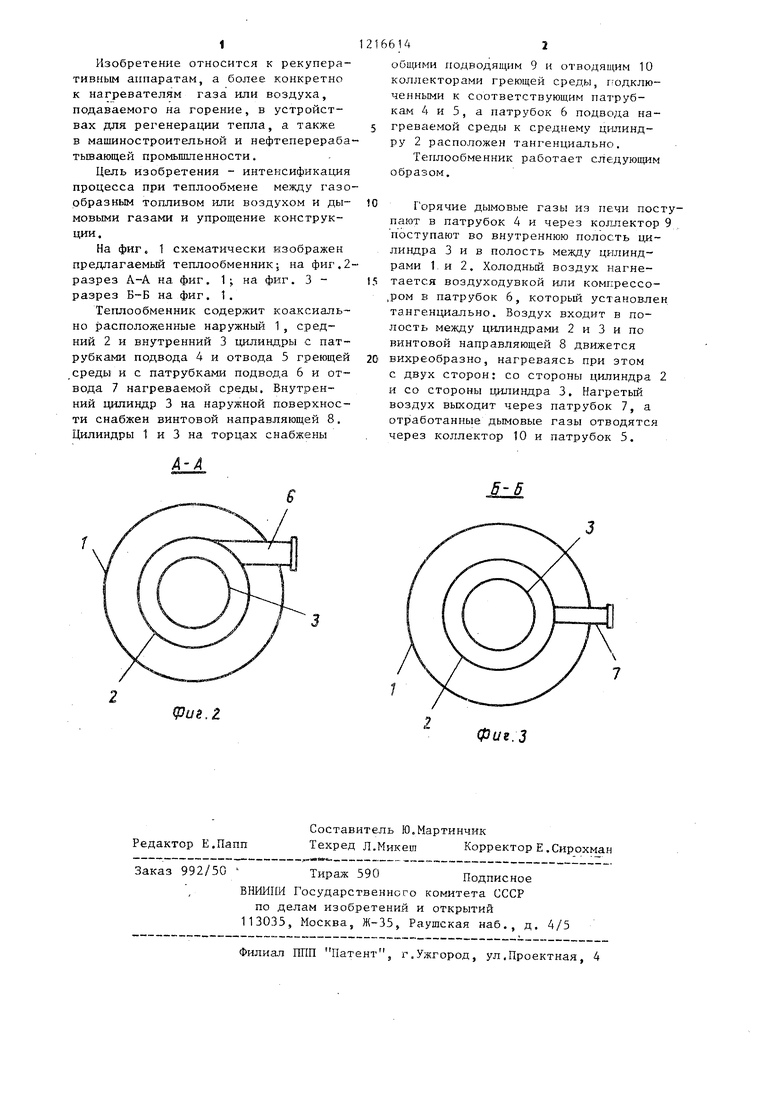

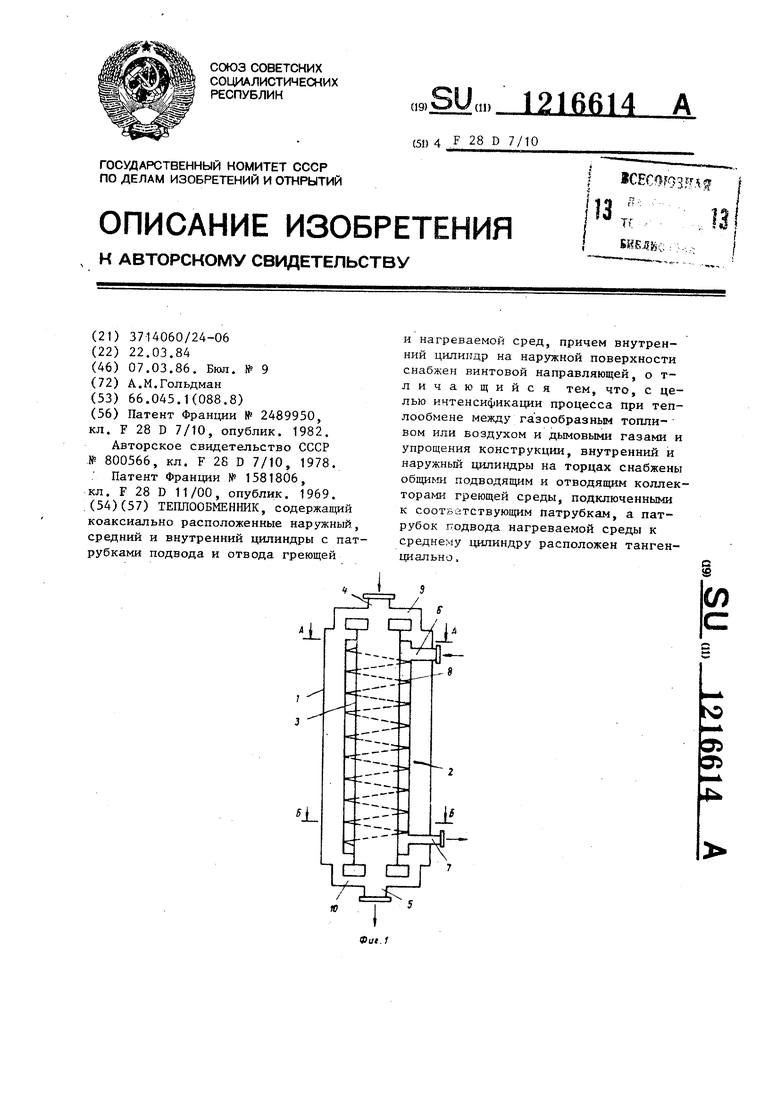

На фиг. 1 схематически изображен предлагаемый теплообменник; на фиг.2 разрез А-А на фиг. 1; на фиг. 3 - разрез Б-Б на фиг. 1.

Теплообменник содержит коаксиаль- но расположенные наружный 1, средний 2 и внутренний 3 цилиндры с патрубками подвода 4 и отвода 5 греющей среды и с патрубками подвода 6 и отвода 7 нагреваемой среды. Внутренний 1ЩЛИНДР 3 на наружной поверхности снабжен винтовой направляющей 8. Цилиндры 1 и 3 на торцах снабжены

12166142

общими подводящим 9 и отводящим 10 коллекторами греющей среды, гюдклю- ченньми к соответствующим патрубкам 4 и 5, а патрубок 6 подвода на- 5 греваемой среды к среднему цилиндру 2 расположен тангенциально.

Теплообменник работает следующим образом.

Горячие дымовые газы из печи поступают в патрубок 4 и через коллектор 9 поступают во внутреннюю полость цилиндра 3 и в полость между цилиндрами 1.И 2. Холодный воздух нагнетается воздуходувкой или компрессо- ,ром в патрубок 6, который установлен тангенциально. Воздух входит в полость между цилиндрами 2 и 3 и по винтовой направляющей 8 движется вихреобразно, нагреваясь при этом с двух сторон: со стороны цилиндра 2 и со стороны цилиндра 3. Нагретый воздух выходит через патрубок 7, а отработанные дымовые газы отводятся через коллектор 10 и патрубок 5.

2

(Риё.2

1
