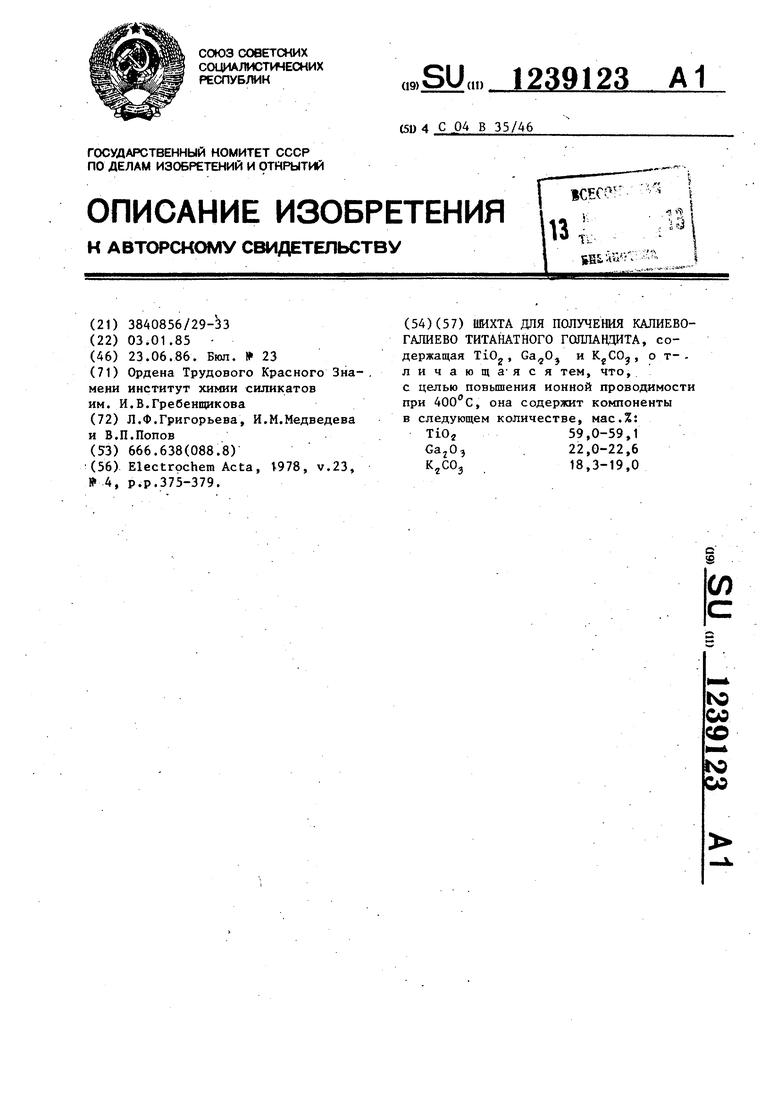

Шихта для получения калиево-галиевого титанатного голландита Советский патент 1986 года по МПК C04B35/46

12

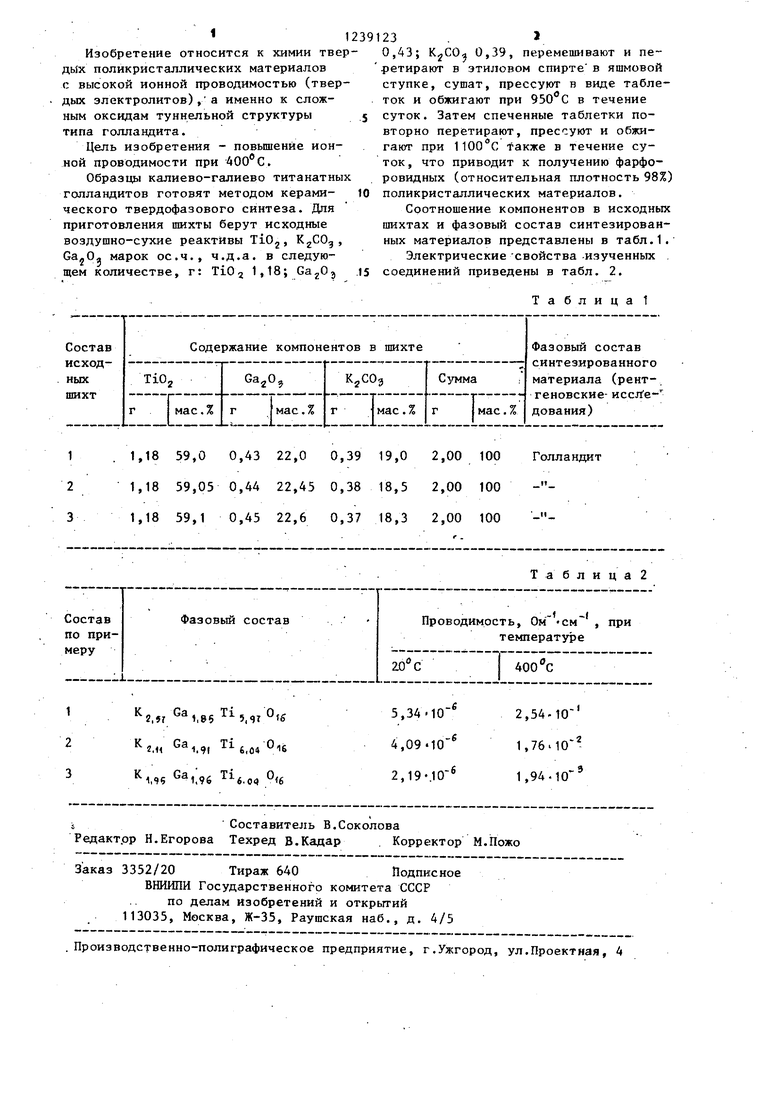

Изобретение относится к химии твердых поликристаллических материалов с высокой ионной проводимостью (твердых электролитов), а именно к сложным оксидам туннельной структуры типа голландита.

Цель изобретения - повьпиенйе ионной проводимости при .

Образцы калиево-галиево титанатных голландитов готовят методом керами- ческого твердофазового синтеза. Для приготовления шихты берут исходные воздушно-сухие реактивы TiOj, KgCO, , марок ос.ч., ч.д.а. в следующем количестве, г: TiOj

, G 1,.91 OT

2К,,„ Ga,,, Ti,,,,0,,

,96 Ti.o.,

iСоставитель В.Соколова

Редакт.ор Н.Егорова Техред В.Кадар . Корректор

Заказ 3352/20 Тираж 640 Подписное ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, 4

23 . .

0,43; 0,39, перемешивают и пе ретирают в этиловом спирте в яшмовой ступке, сушат, прессуют в виде таблеток и обжигают при в течение суток. Затем спеченные таблетки повторно перетирают, прессуют и обжигают при faкжe в течение суток , что приводит к получению фарфо- ровидных (относительная плотность 98%) поликристаллических материалов.

Соотношение компонентов в исходных шихтах и фазовый состав синтезированных материалов представлены в табл,1.

Электрические свойства изученных соединений приведены в табл. 2.

Таблица 1

Таблица 2

2,54.10

1,76ИО

1,94-10

-2

9
