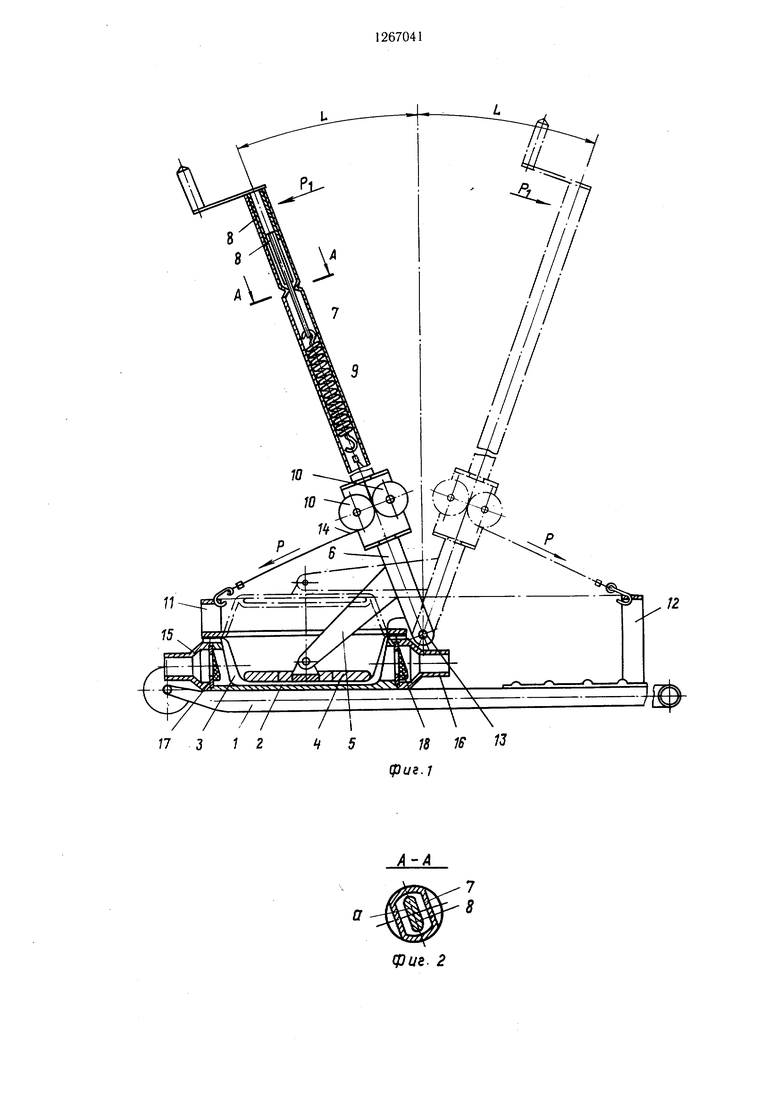

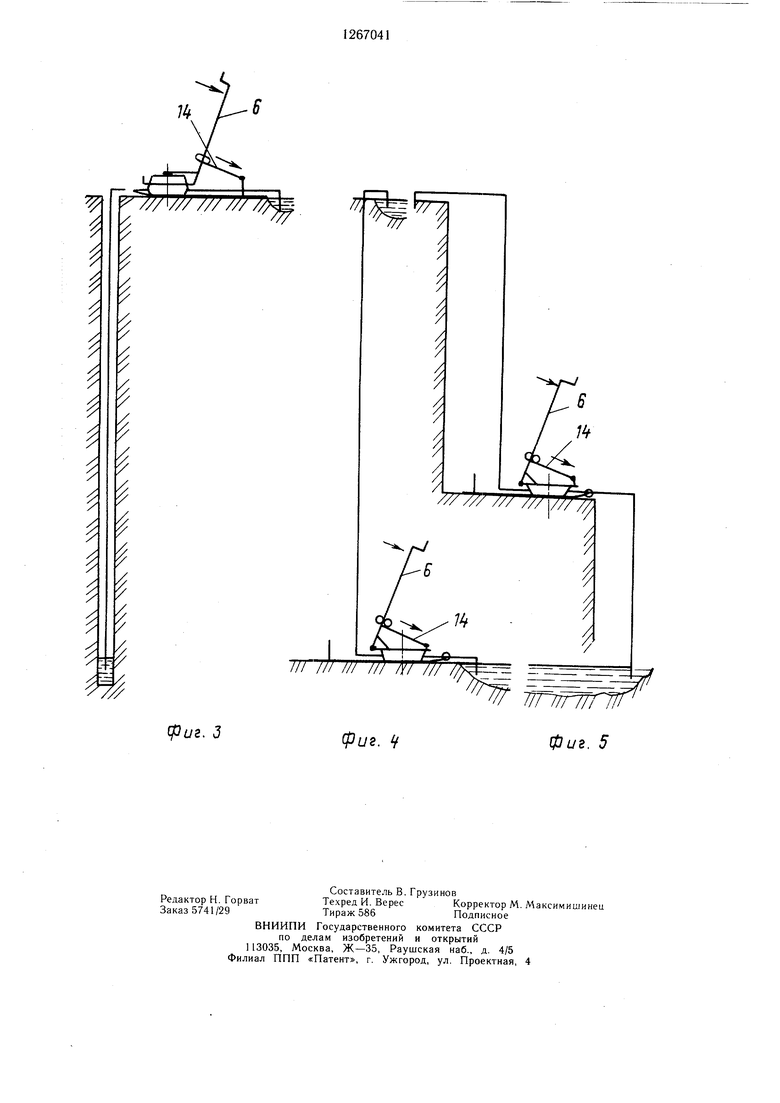

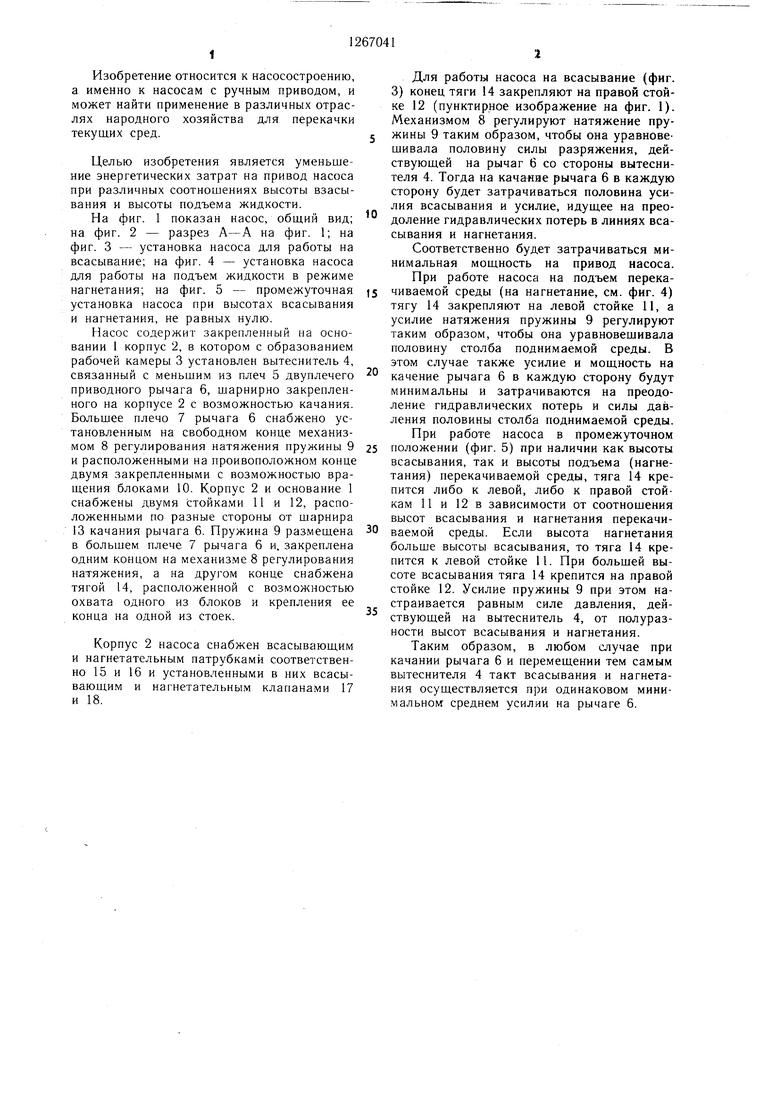

Изобретение относится к насосостроению, а именно к насосам с ручным приводом, и может найти применение в различных отраслях народного хозяйства для перекачки текущих сред. Целью изобретения является уменьшение энергетических затрат на привод насоса при различных соотношениях высоты взасывания и высоты подъема жидкости. На фиг. 1 показан насос, общий вид; на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - установка насоса для работы на всасывание; на фиг. 4 - установка насоса для работы на подъем жидкости в режиме нагнетания; на фиг. 5 - промежуточная установка насоса при высотах всасывания и нагнетания, не равных нулю. Насос содержит закрепленный на основании 1 корпус 2, в котором с образованием рабочей камеры 3 установлен вытеснитель 4, связанный с меньшим из плеч 5 двуплечего приводного рычага 6, шарнирно закрепленного на корпусе 2 с возможностью качания. Большее плечо 7 рычага б снабжено установленным на свободном конце механизмом 8 регулирования натяжения пружины 9 и расположенными на проивоположно.м конце двумя закрепленными с возможностью вращения блоками 10. Корпус 2 и основание 1 снабжены двумя стойками 11 и 12, расположенными по разные стороны от шарнира 13 качания рычага 6. Пружина 9 размещена в большем плече 7 рычага б и. закреплена одним концом на механизме 8 регулирования натяжения, а на другом конце снабжена тягой 14, расположенной с возможностью охвата одного из блоков и крепления ее конца на одной из стоек. Корпус 2 насоса снабжен всасывающим и нагнетательным патрубками соответственно 15 и 16 и установленными в них всасывающим и нагнетательным клапанами 17 и 18. Для работы насоса на всасывание (фиг. 3) конец тяги 14 закрепляют на правой стойке 12 (пунктирное изображение на фиг. 1). Механизмом 8 регулируют натяжение пружины 9 таким образом, чтобы она уравновещивала половину силы разряжения, действующей на рычаг 6 со стороны вытеснителя 4. Тогда на качаине рычага 6 в каждую сторону будет затрачиваться половина усилия всасывания и усилие, идущее на преодоление гидравлических потерь в линиях всасывания и нагнетания. Соответственно будет затрачиваться минимальная мощность на привод насоса. При работе насоса на подъем перекачиваемой среды (на нагнетание, см. фиг. 4) тягу 14 закрепляют на левой стойке 11, а усилие натяжения пружины 9 регулируют таким образом, чтобы она уравновешивала половину столба поднимаемой среды. В этом случае также усилие и мощность на качение рычага б в каждую сторону будут минимальны и затрачиваются на преодоление гидравлических потерь и силы давления половины столба поднимаемой среды. При работе насоса в промежуточном положении (фиг. 5) при наличии как высоты всасывания, так и высоты подъема (нагнетания) перекачиваемой среды, тяга 14 крепится либо к левой, либо к правой стойкам 11 и 12 в зависимости от соотношения высот всасывания и нагнетания перекачиваемой среды. Если высота нагнетания больше высоты всасывания, то тяга 14 крепится к левой стойке 11. При больщей высоте всасывания тяга 14 крепится на правой стойке 12. Усилие пружины 9 при этом настраивается равным силе давления, действующей на вытеснитель 4, от полуразности высот всасывания и нагнетания. Таким образом, в любом случае при качании рычага 6 и перемещении тем самым вытеснителя 4 такт всасывания и нагнетания осуществляется при одинаковом минимальном среднем усилии на рычаге б.

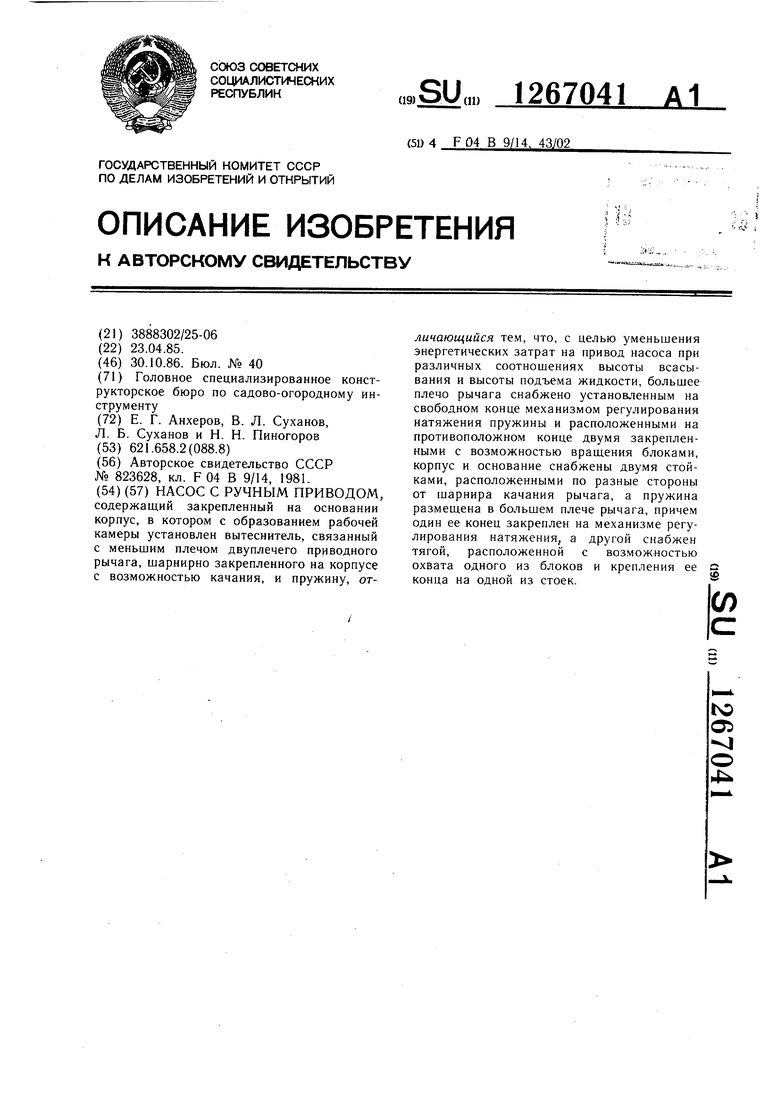

НАСОС С РУЧНЫМ ПРИВОДОМ, содержащий закрепленный на основании корпус, в котором с образованием рабочей камеры установлен вытеснитель, связанный с меньшим плечом двуплечего приводного рычага, шарнирно закрепленного на корпусе с возможностью качания, и пружину, отличающийся тем, что, с целью уменьшения энергетических затрат на привод насоса при различных соотношениях высоты всасывания и высоты подъема жидкости, большее плечо рычага снабжено установленным на свободном конце механизмом регулирования натяжения пружины и расположенными на противоположном конце двумя закрепленными с возможностью враш,ения блоками, корпус и основание снабжены двумя стойками, расположенными по разные сторонь от шарнира качания рычага, а пружина размешена в большем плече рычага, причем один ее конец закреплен на механизме регулирования натяжения, а другой снабжен тягой, расположенной с возможностью охвата одного из блоков и крепления ее $ конца на одной из стоек. (Л
