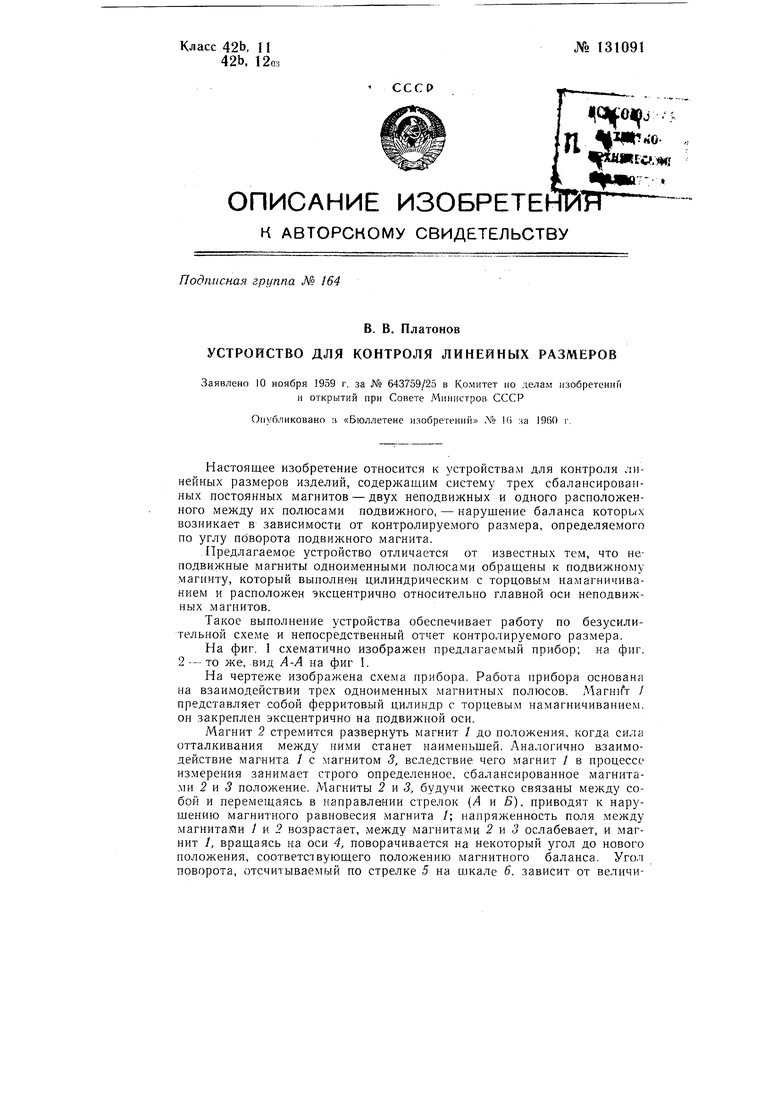

Устройство для контроля линейных размеров Советский патент 1960 года по МПК G01B7/02

Настоящее изобретение относится к устройствам для контроля линейных размеров изделий, содержащим систему трех сбалансированных постоянных магнитов - двух неподвижных и одного расположенного между их полюсами подвижного, - нарушение баланса которых возникает в зависимости от контролируемого размера, определяемого по углу поворота подвижного магнита.

.Предлагаемое устройство отличается от известных тем, что неподвижные магниты одноименными полюсами обращены к подвижному магниту, который выполнен цилиндрическим с торцовым намагничиванием и расположен эксцентрично относительно главной оси неподвижных магнитов.

Такое выполнение устройства обеспечивает работу по безусилительной схеме и непосредственный отчет контролируемого размера.

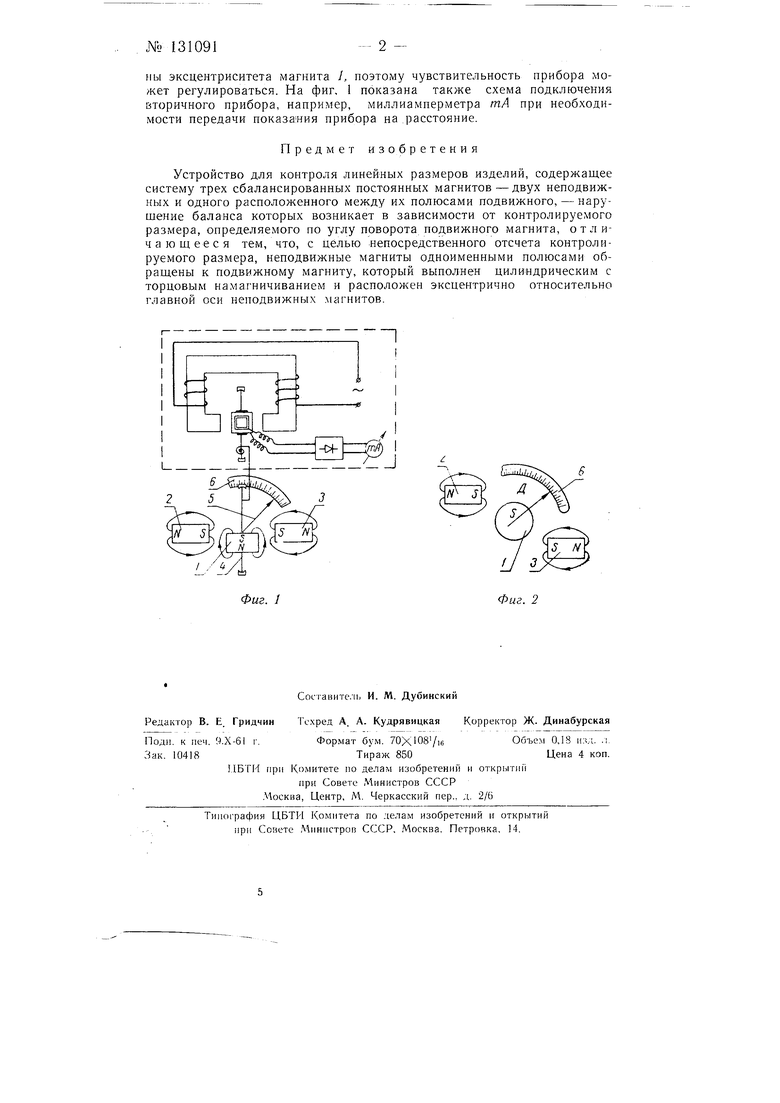

На фиг. 1 схематично изображен предлагаемый прибор; на фиг. 2 - то же, вид А-А на фиг 1.

На чертеже изображена схема прибора. Работа прибора основана на взаимодействии трех одноименных магнитных полюсов. MarHi-fr / представляет собой ферритовый цилиндр с торцевым намагничиванием, он закреплен эксцентрично на подвижной оси.

Магнит 2 стремится развернуть магнит / до положения, когда сила отталкивания между ними станет наименьшей. Аналогично взаимодействие магнита / с магнитом 3, вследствие чего магнит / в процессе измерения занимает строго определенное, сбалансированное магнита.ми 2 3 положение. Магниты 2 ц 3, будучи жестко связаны между собой и перемещаясь в направлении стрелок (А и Б), приводят к нарушению магнитного равновесия магнита /; напряженность поля между магнитаян 1 v. 2 возрастает, между магнита.ми 2 3 ослабевает, и магнит 1, вращаясь на оси 4, поворачивается на некоторый угол до нового положения, соответствующего положению магнитного баланса. Угол поворота, отсчитываемый по стрелке 5 на шкале 6. зависит от величи№ 131091-- 2 -

ны эксцентриситета магнита У, поэтому чувствительность прибора может регулироваться. На фиг, 1 показана также схема подключения вторичного прибора, например, миллиамперметра тА при необходимости передачи показания прибора на .расстояние.

Пред At е т изобретения

Устройство для контроля линейных размеров изделий, содержащее систему трех сбалансированных постоянных магнитов - двух неподвижных и одного расположенного между их полюсами подвижного, - нарушение баланса которых возникает в зависимости от контролируемого размера, определяемого по углу поворота подвижного магнита, отлич а ю пд е е с я тем, что, с целью непосредственного отсчета контролируемого размера, неподвижные магниты одноименными полюсами обращены к подвижному магниту, который выполнен цилиндрическим с торцовым намагничиванием и расположен эксцентрично относительно главной оси неподвижных магнитов.
