Устройство для определения параметров лица человека при симметричной и асимметричной улыбках Советский патент 1987 года по МПК A61B5/10

носа. Перемещая указй тели 3 4 по шкале измерения 5, определяют угол

Изобретение, относится к медицинской технике, а именно к ортопедической стоматологии.

Цель изобретения - расширение функциональных .возможностнй путем измерения угла изгиба верхней губы человека во время улыбки.

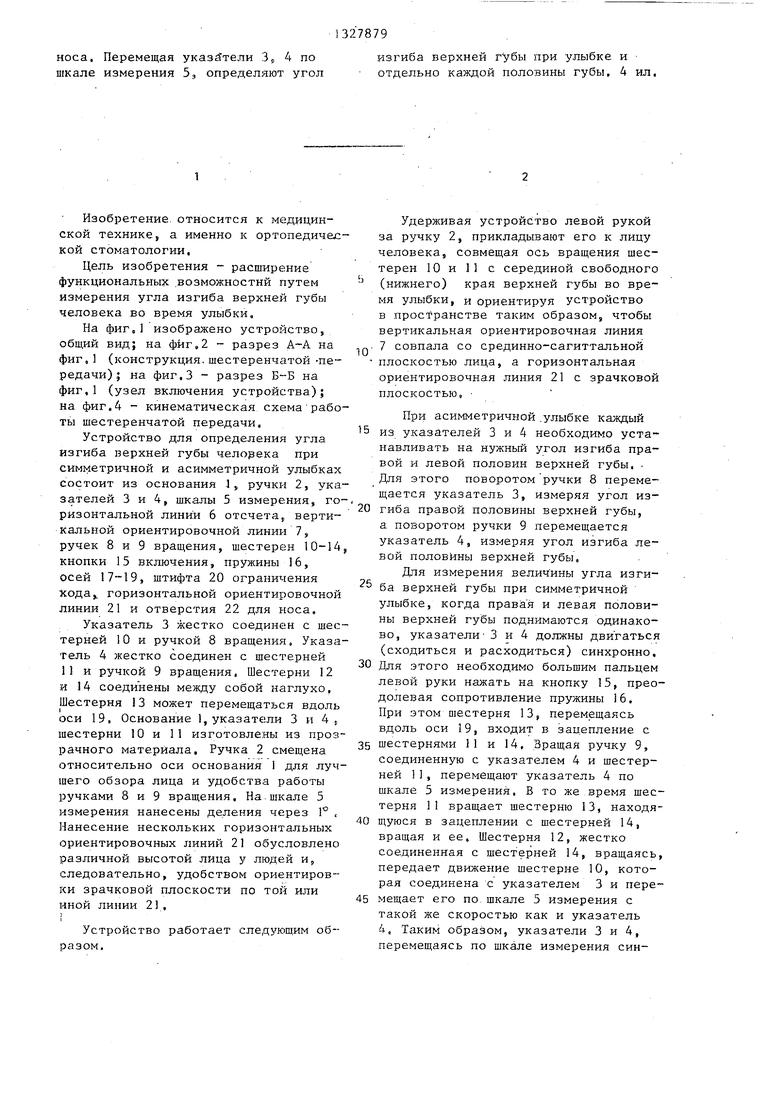

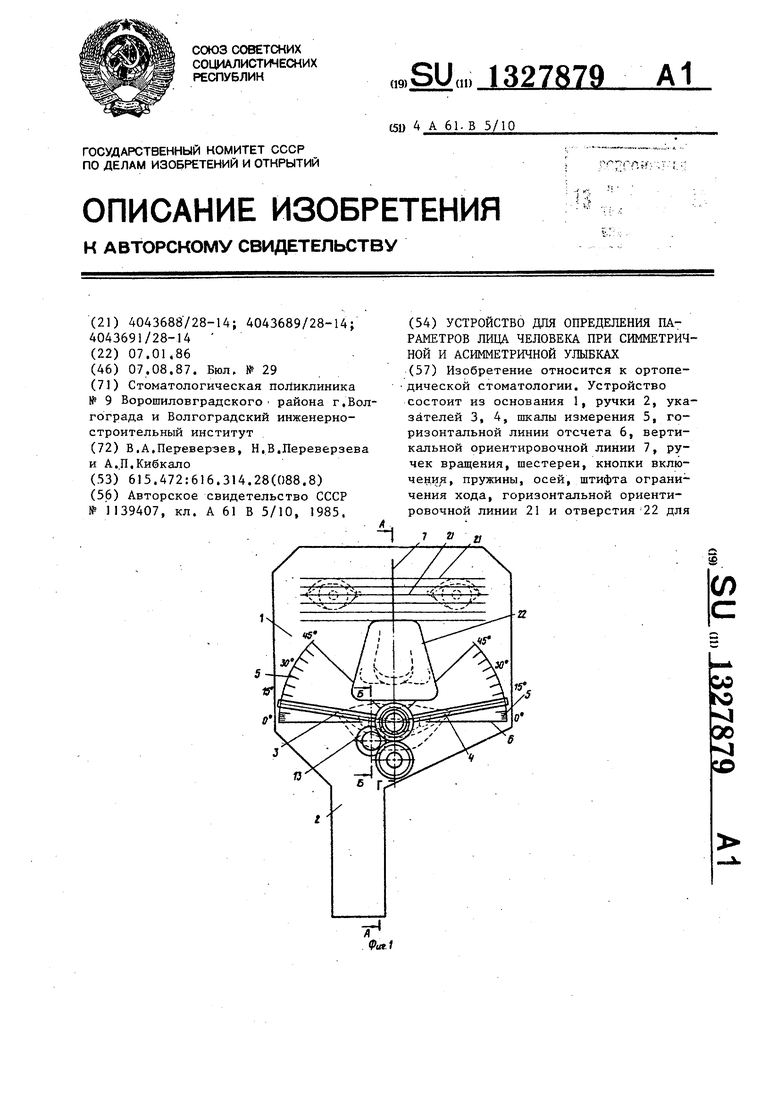

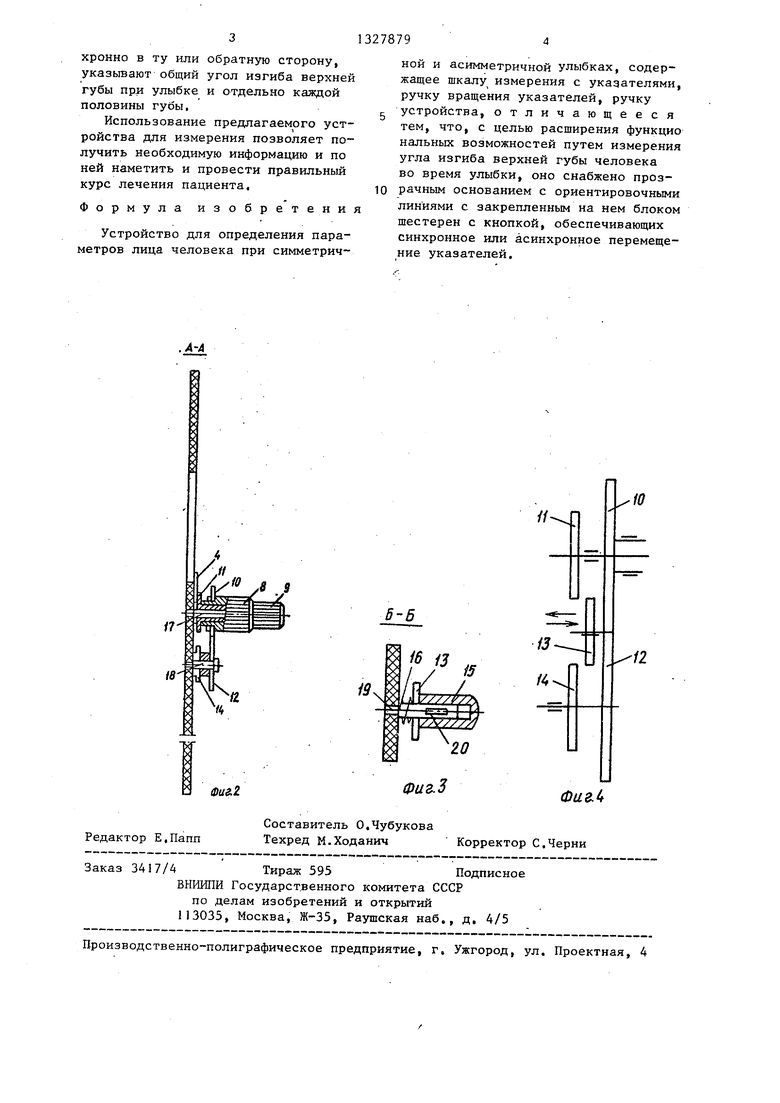

На фиг,1 изображено устройство, общий вид; на фиг,2 разрез А-А на фиг.1 (конструкция.шестеренчатой -передачи); на фиг,3 - разрез Б-Б на фиг,1 (узел включения устройства); на фиг,4 - кинематическая схема работы шестеренчатой передачи.

Устройство для определения угла Изгиба верхней губы челорека при симметричной и асимметричной улыбках состоит из основания 4, ручки 2, указателей 3 и 4, шкалы 5 измерения, горизонтальной линии 6 отсчета, вертикальной ориентировочной линии 7, ручек 8 и 9 вращения, шестерен 10-14 кнопки 15 включения, пружины 16, осей 17-19, штифта 20 01 раничения хода горизонтальной ориентировочной линии 21 и отверстия 22 для носа.

Указатель 3 жестко соединен с шестерней 10 и ручкой 8 вращения. Указатель 4 жестко соединен с шестерней 11 и ручкой 9 вращения. Шестерни 12 и 14 соединены между собой наглухо. Шестерня 13 может перемещаться вдоль оси 19. Основание 1, указатели 3 и 4 s шестерни 10 и 11 изготовлены из прозрачного материала. Ручка 2 смещена относительно оси основания i для лучшего обзора лица и удобства работы ручками 8 и 9 вращения. На шкале 5 измерения нанесены деления через Р , Нанесение нескольких горизонтальных ориентировочных линий 21 обусловлено различной высотой лица у людей и, следовательно, удобством ориентировки зрачковой плоскости по той или иной линии 2,

Устройство работает следующим образом.

изгиба верхней при улыбке и - отдельно каждой половины губы, 4 ил.

Удерживая устройство левой рукой за ручку 2, прикладывают его к лицу еловека, совмещая ось вращения шестерен 10 и 11 с серединой свободного (нижнего) края верхней губы во время улыбки, и ориентируя устройство в пространстве таким образом, чтобы вертикальная ориентировочная линия 7 совпала со срединно-сагиттальной плоскостью лица, а горизонтальная ориентировочная линия 21 с зрачковой плоскостью,

При асимметричной .улыбке каждый

из указателей 3 и 4 необходимо устанавливать на нужный угол изгиба правой и левой половин верхней губы. . Для этого поворотом ручки 8 перемещается указатель 3, измеряя угол изгиба правой половины верхней губы, а поворотом ручки 9 перемещается указатель 4, измеряя угол изгиба левой половины верхней губы.

Для измерения величины угла изгиба верхней губы при симметричной улыбке, когда правая и левая половины верхней губы поднимаются одинаково, указатели 3 и 4 должны двигаться (сходиться и расходиться) синхронно,

Для этого необходимо большим пальцем левой руки нажать на кнопку 15, преодолевая сопротивление пружины 16. При этом шестерня 13, перемещаясь вдоль оси 19, входит в зацепление с

шестернями П и 14, Вращая ручку 9, соединенную с указателем 4 и шестерней 11, перемещают указатель 4 по шкале 5 измерения. В то же время шестерня 11 вращает шестерню 13, находящуюся в зацеплении с шестерней 14, вращая и ее. Шестерня 12, жестко соединенная с шестерней 14, вращаясь, передает движение шестерне 10, которая соединена с указателем 3 и перемещает его по, шкале 5 измерения с такой же скоростью как и указатель 4, Таким образом, указатели 3 и 4, перемещаясь по шкале измерения синхронно в ту или обратную сторону, указьюают общий угол изгиба верхней губы пря улыбке и отдельно каждой половины губы,

Использование предлагаемого устройства для измерения позволяет получить необходимую информацию и по ней наметить и провести правильный курс лечения пациента,

Формула изобретения

Устройство для определения параметров лица человека при симметрич

ной и асимметричной улыбках, содержащее шкалу измерения с указателями, ручку вращения указателей, ручку устройства, отличающееся тем, что, с целью расширения функцио нальных возможностей путем измерения угла изгиба верхней губы человека во время улыбки, оно снабжено прозрачным основанием с ориентировочными линиями с закрепленным на нем блоком шестерен с кнопкой, обеспечивающих синхронное или асинхронное перемещение указателей.

Изобретение относится к ортопедической стоматологии. Устройство состоит из основания 1, ручки 2, указателей 3, 4, шкалы измерения 5, горизонтальной линии отсчета 6, вертикальной ориентировочной линии 7, ручек вращения, шестерен, кнопки вклю- чени/1, пружины, осей, штифта ограничения хода, горизонтальной ориентировочной линии 21 и отверстия 22 для i (Л

3 Фа&2

W

//6-6

13

15

13-

20

Фиг.З

Фaг.it
