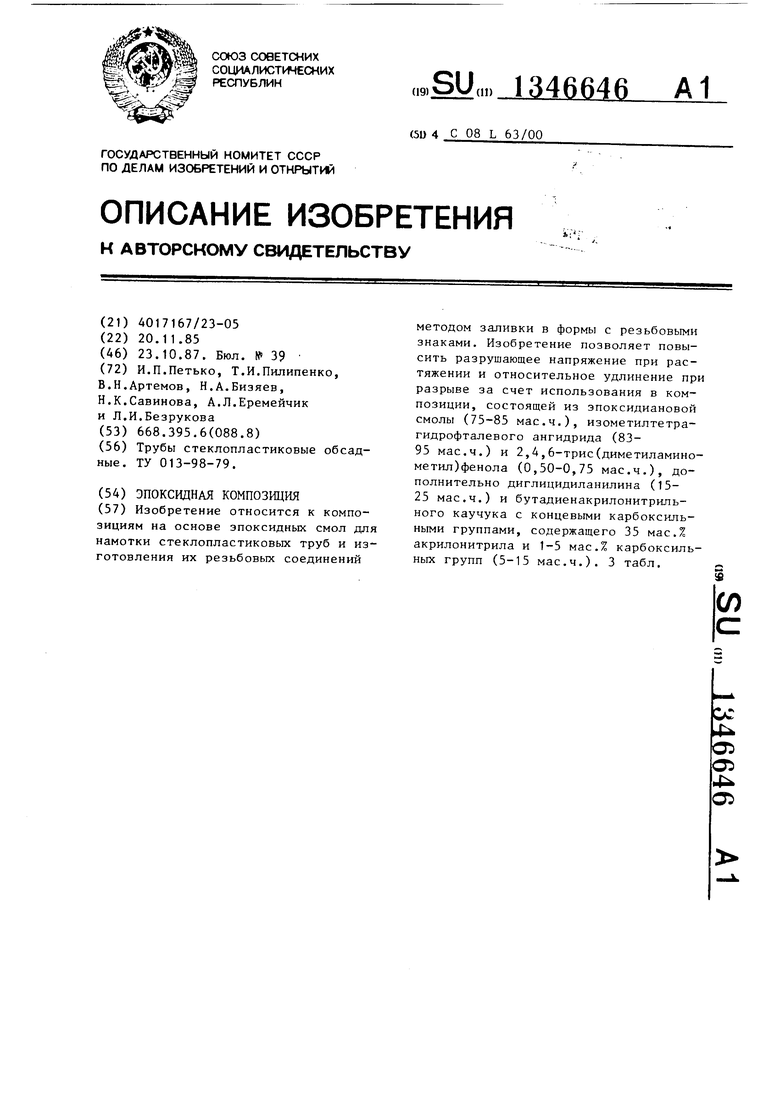

Эпоксидная композиция Советский патент 1987 года по МПК C08L63/00

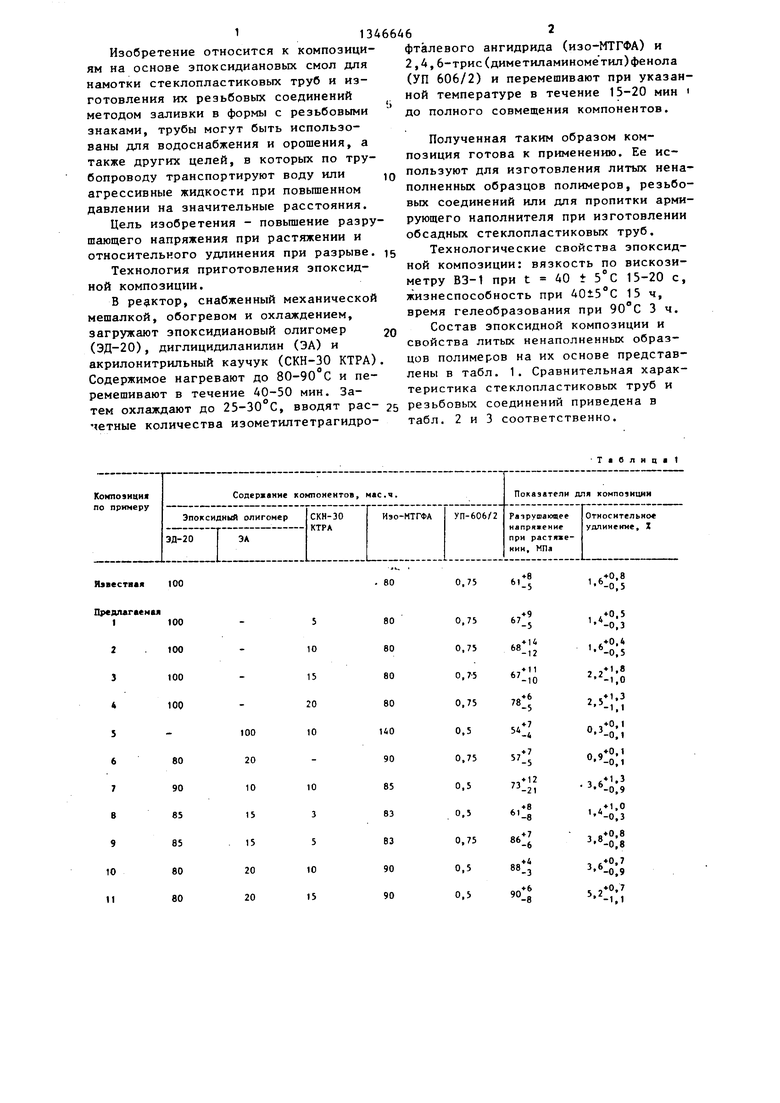

Изобретение относится к композициям на основе эпоксидиановых смол для намотки стеклопластиковых труб и изготовления их резьбовых соединений методом заливки в формы с резьбовыми знаками, трубы могут быть использованы для водоснабжения и орошения, а также других целей, в которых по трубопроводу транспортируют воду или агрессивные жидкости при повьппенном давлении на значительные расстояния.

Цель изобретения - повьпиение разрушающего напряжения при растяжении и относительного удлинения при разрыве.

Технология приготовления эпоксидной композиции.

В реактор, снабженный механической мешалкой, обогревом и охлаждением, загружают эпоксидиановый олигомер (ЭД-20), диглицидиланилин (ЭА) и акрилонитрильный каучук (СКН-30 КТРА) Содержимое нагревают до 80-90 С и перемешивают в течение 40-50 мин. Затем охлаждают до 25-30 С, вводят рас- четные количества изометилтетрагидро

5

10 15 20 10

10

3

5

10 15

фталевого ангидрида (изо-МТГФА) и 2,4,6-трис(диметиламиноме тил)фенола (УП 606/2) и перемешивают при указанной температуре в течение 15-20 мин до полного совмещения компонентов.

Полученная таким образом композиция готова к применению. Ее используют для изготовления литых ненаполненных образцов полимеров, резьбовых соединений или для пропитки армирующего наполнителя при изготовлении обсадных стеклопластиковых труб.

Технологические свойства эпоксидной композиции: вязкость по вискозиметру ВЗ-1 при t 40 t 15-20 с, жизнеспособность при 40t5 C 15 ч, время гелеобразования при 90 С 3 ч.

Состав эпоксидной композиции и свойства литых ненаполненных образцов полимеров на их основе представлены в табл. 1. Сравнительная характеристика стеклопластиковых труб и резьбовых соединений приведена в табл. 2 и 3 соответственно.

Таблиц 1

1.6

1,

,6

+0,8 -0,5

0.5 -0,3

+0,4 -0,5

2 ,0

2 -1.1

. lo:; . Го::

3

,9 1

.з

, ,8 .8

.:К

Примечание. Р, - давление разгерметизации, С, - осевое напряжение при раэгерметнэаци.

d. окружное напряжение при разгерметизации, Р - сминающее давление, максимальное окружное напряжение при сжатии.

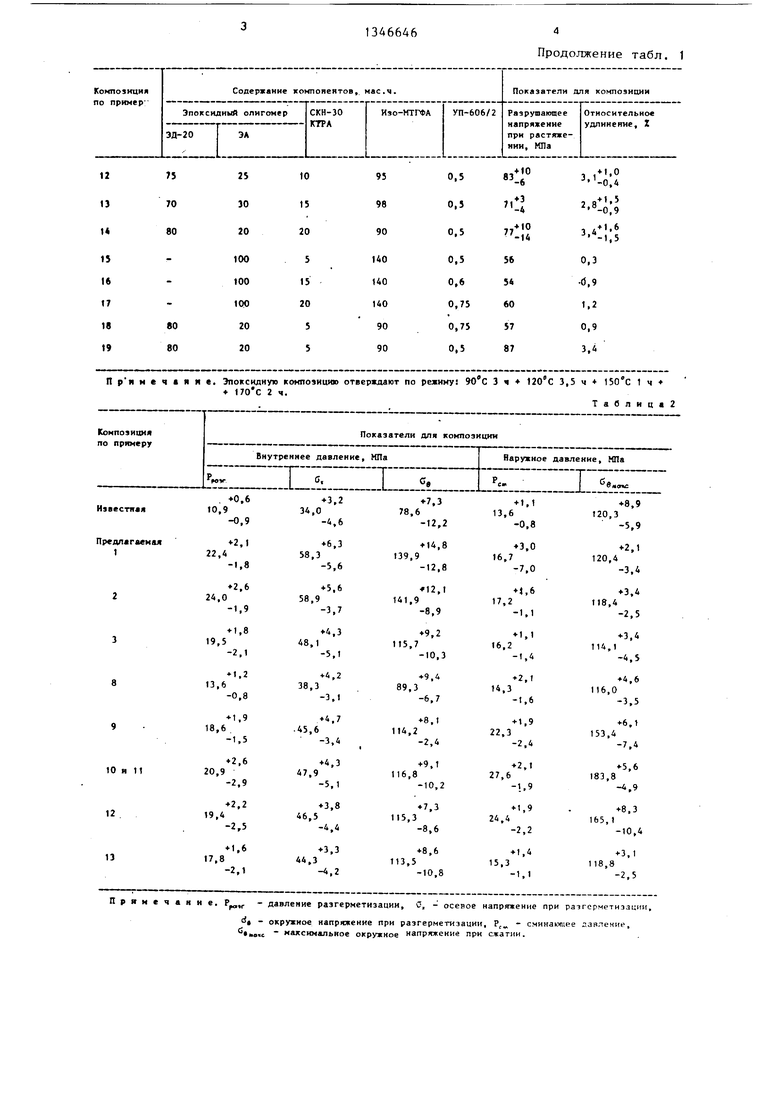

Продолжение табл. 1

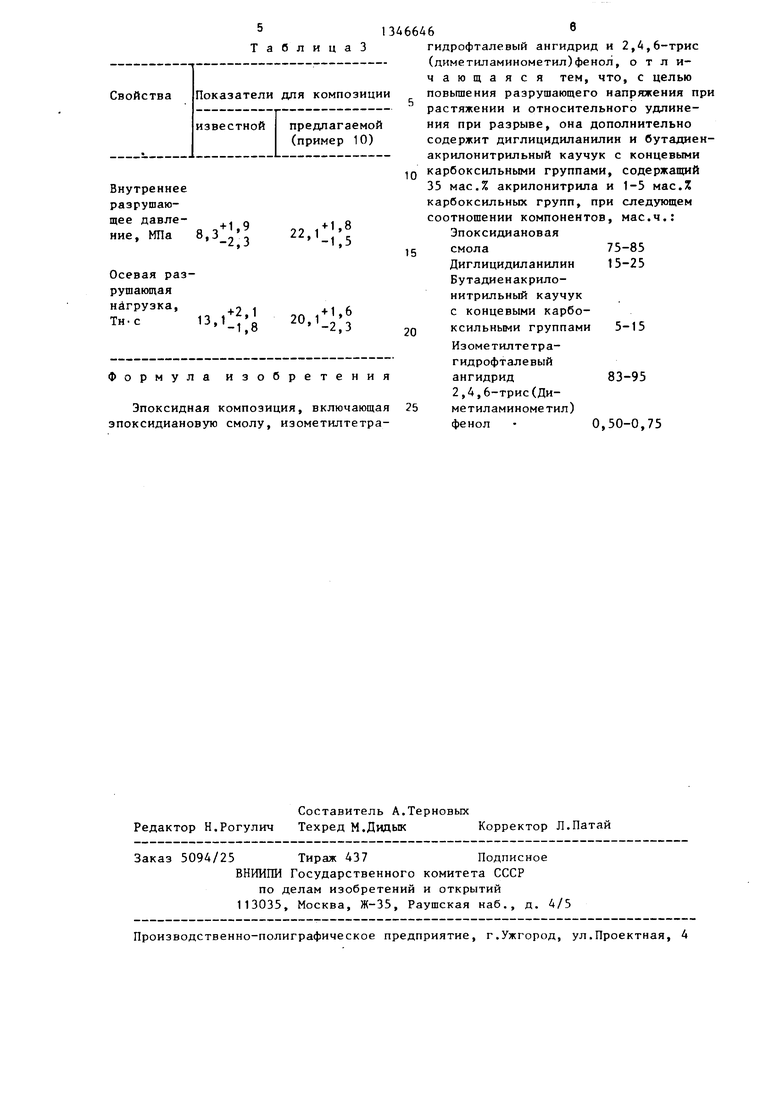

ТаблицаЗ

Формула изобретения

Эпоксидная композиция, включающая эпоксидиановую смолу, изометилтетраСоставитель А.Терновых Редактор Н.Рогулич Техред М.Дидык Корректор Л.Патай

Заказ 5094/25 Тираж 437Подписное

ВНИИПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г.Ужгород, ул.Проектная, А

S

346646®

гидрофталевый ангидрид и 2,4,6-трис (диметиламинометил)фенол, отличающаяся тем, что, с целью повышения разрушающего напряжения при растяжении и относительного удлинения при разрыве, она дополнительно содержит диглицидиланилин и бутадиен- акрилонитрильный каучук с концевыми ,Q карбоксильными группами, содержащий 35 мас.% акрилонитрила и 1-5 мас.% карбоксильных групп, при следующем соотношении компонентов, мае.ч.: Эпоксидиановая смола75-85

Диглицидиланилин 15-25 Бутадиенакрило- нитрильный каучук с концевыми карбоксильными группами 5-15 Изометилтетра- гидрофталевый ангидрид83-95

2,4,6-трис(Ди- 25 метиламинометил)

фенол 0,50-0,75

15

20

Изобретение относится к композициям на основе эпоксидных смол для намотки стеклопластиковых труб и изготовления их резьбовых соединений методом запивки в формы с резьбовыми знаками. Изобретение позволяет повысить разрушающее напряжение при растяжении и относительное удлинение при разрыве за счет использования в композиции, состоящей из эпоксидиановой смолы (75-85 мае.ч.), изометилтетра- гидрофталевого ангидрида (83- 95 мае,ч,) и 2,4,6-трис(диметиламино- метил)фенола (0,50-0,75 мае,ч,), дополнительно диглицидиланилина (15- 25 мае.ч.) и бутадиенакрилонитриль- ного каучука с концевыми карбоксильными группами, содержащего 35 мас,% акрилонитрила и 1-5 мае.% карбоксильных групп (3-15 мае.ч.). 3 табл. ё jC 05 05 О5
