Пустотообразователь Советский патент 1987 года по МПК B28B7/28

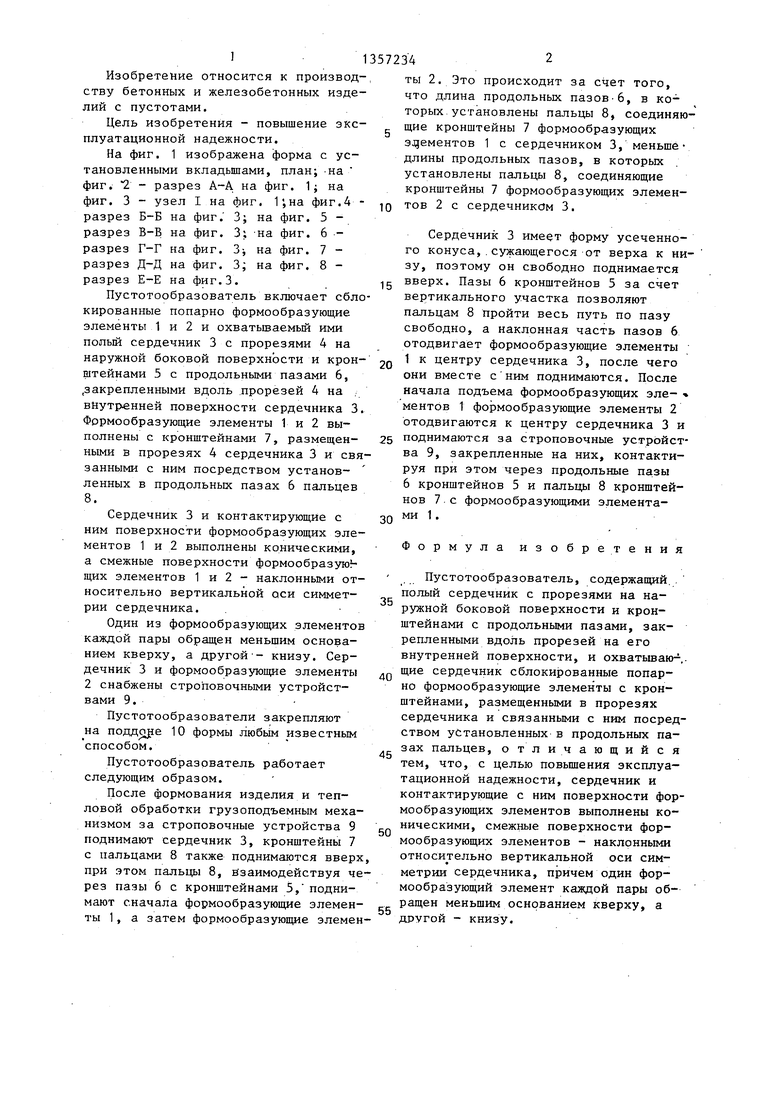

Изобретение относится к производству бетонных и железобетонных изделий с пустотами.

Цель изобретения - повышение эксплуатационной надежности.

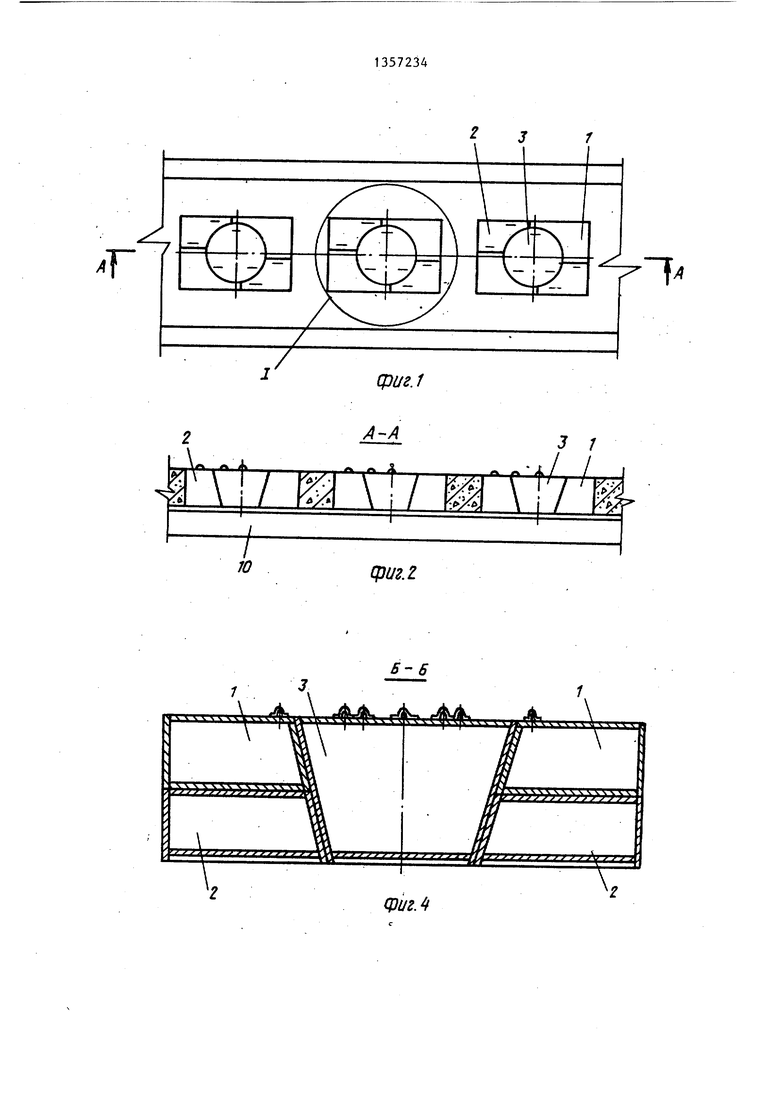

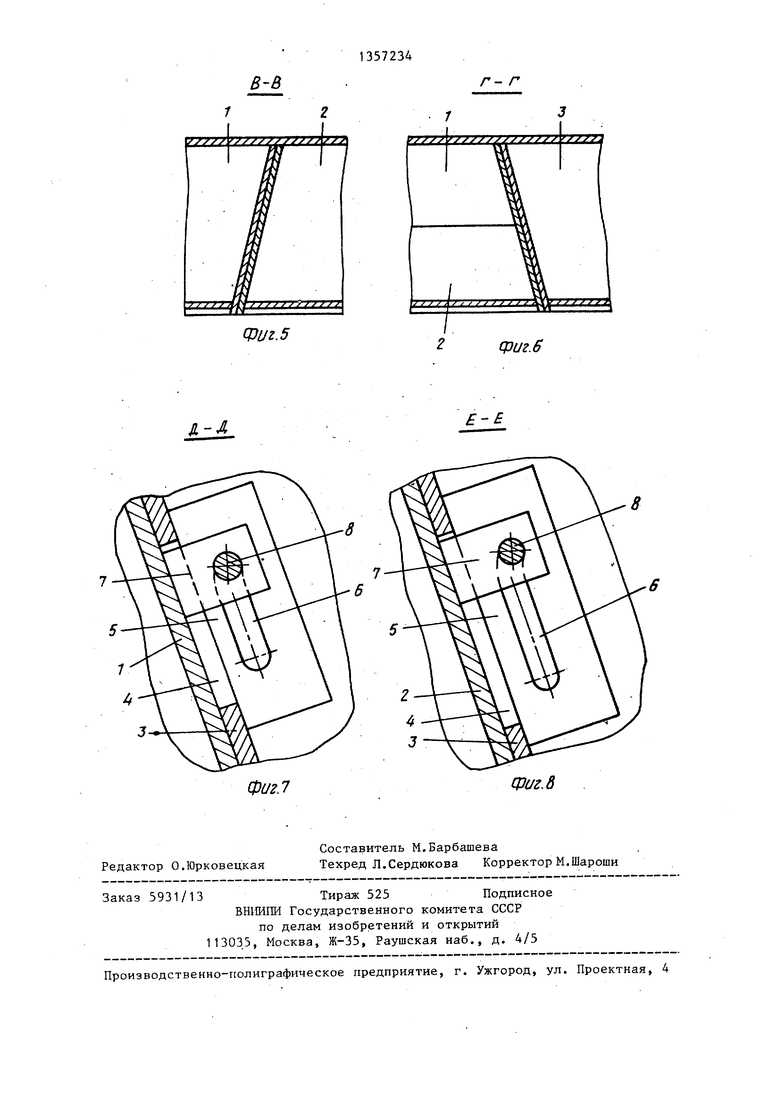

На фиг. 1 изображена форма с установленными вкладышами, план;-на фиг. 2 - разрез А-А на фиг. 1; на фиг. 3 - узел I на фиг. 1;на фиг.4 - разрез Б-Б на фиг

3;

разрез В-Б на фиг разрез Г-Г на фиг разрез Д-Д на фиг

3; 3i

3;

5 6 7 8

на фиг. на фиг. на фиг. на фиг. разрез Е-Е на фиг.З.

Пустотообразователь включает сблокированные попарно формообразующие элементы 1 и 2 и охватываемьй ими полый сердечник 3 с прорезями 4 на наружной боковой поверхности и кронштейнами 5 с продольными пазами 6, .закрепленными вдоль прорезей 4 на , вйутр нней поверхности сердечника 3 Формообразующие элементы 1 и 2 выполнены с кронштейнами 7, размещенными в прорезях 4 сердечника 3 и связанными с ним посредством установленных в продольных пазах 6 пальцев 8.

Сердечник 3 и контактирующие с ним поверхности формообразующих элементов 1 и 2 выполнены коническими, а смежные поверхности формообразую - щих элементов 1 и 2 - наклоннь№1И относительно вертикальной оси симметрии сердечника.

Один из формообразующих элементо каждой пары обращен меньшим основанием кверху, а другой - книзу. Сердечник 3 и формообразующие элементы 2 снабжены строповочными устройствами 9.

Пустотообразователи закрепляют на поддс1ре 10 формы любым известным способом.

Пустотообразователь работает следующим образом.

После формования изделия и тепловой обработки грузоподъемным механизмом за строповочные устройства 9 поднимают сердечник 3, кронштейны 7 с пальцами 8 также поднимаются ввер при этом пальцы 8, взаимодействуя чрез пазы 6 с кронштейнами 5, поднимают сначала формообразующие элементы 1, а затем формообразующие элеме

5

0

5

0

5

0

В

0

55

ТЫ 2. Это происходит за счет того, что длина продольных пазов-6, в которых, установлены пальцы 8, соединяющие кронштейны 7 формообразующих эцементов 1 с сердечником 3, меньше длины продольных пазов, в которых установлены пальцы 8, соединяющие кронштейны 7 формообразующих элементов 2 с сердечником 3,

Сердечник 3 имеет форму усеченного конуса,.сужающегося от верха к низу, поэтому он свободно поднимается вверх. Пазы 6 кронштейнов 5 за счет вертикального участка позволяют пальцам 8 пройти весь путь по пазу свободно, а наклонная часть пазов 6 отодвигает формообразующие элементы 1 к центру сердечника 3, после чего они вместе с ним поднимаются. После начала подъема формообразующих эле- ментов Т формообразующие элементы 2 отодвигаются к центру сердечника 3 и поднимаются за строповочные устройства 9, закрепленные на них, контактируя при этом через продольные пазы 6 кронштейнов 5 и пальцы 8 кронштейнов 7 с формообразующими элементами 1 .

Формула изобретения

Пустотообразователь, содержащий. , полый сердечник с прорезями на наружной боковой поверхности и кронштейнами с продольными пазами, закрепленными вдоль прорезей на его внутренней поверхности, и охватываю-,, щие сердечник сблокированные попарно формообразующие элементы с кронштейнами, размещенными в прорезях сердечника и связанными с ним посредством установленных в продольнЕ гх пазах пальцев, отличающийся тем, что, с целью повьш1ения эксплуатационной надежности, сердечник и контактирующие с ним поверхности формообразующих элементов выполнены коническими, смежные поверхности формообразующих элементов - наклонными относительно вертикальной оси симметрии сердечника, причем один формообразующий элемент каждой пары обращен меньшим основанием кверху, а другой - книзу.

3

cpi/г.г

L

ю

А-А

J ;

-./ /

фиг. г

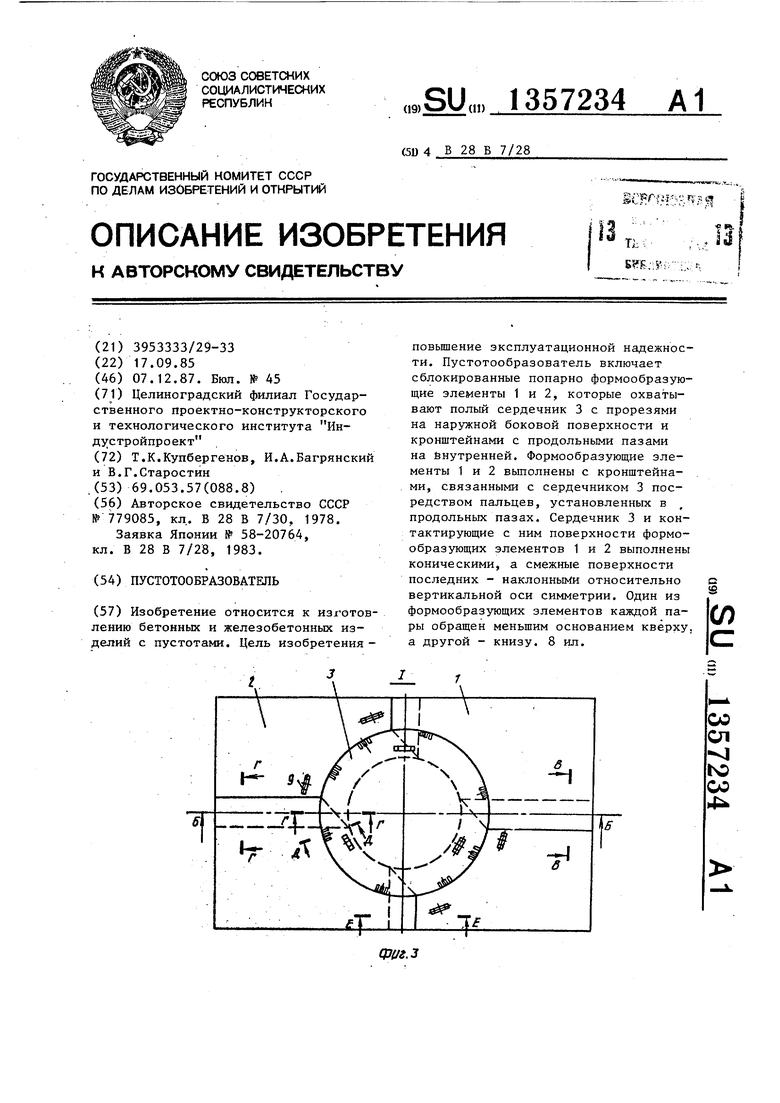

Изобретение относится к изготовлению бетонных и железобетонных изделий с пустотаьш. Цель изобретения повышение эксплуатационной надежности. Пустотообразователь включает сблокированные попарно формообразующие элементы 1 и 2, которые охватывают польш сердечник 3 с прорезями на наружной боковой поверхности и кронштейнами с продольными пазами на внутренней. Формообразующие элементы 1 и 2 вьшолнены с кронштейнами, связанными с сердечником 3 посредством пальцев, установленных в продольных пазах. Сердечник 3 и контактирующие с ним поверхности формообразующих элементов 1 и 2 выполнены коническими, а смежные поверхности последних - наклонными относительно вертикальной оси симметрии. Один из формообразующих элементов каждой пары обращен меньшим основанием кверху. а другой - книзу. 8 ил. с 9 (Л оо ел N5 ОО 4

Фиг.

В В

г- г

CPU г.5

ери г. 6

л-л

8

Фиг.7

Редактор О.Юрковецкая

Составитель М.Барбашева

Техред Л.Сердюкова Корректор М.Шароши

5931/13

Тираж 525Подписное

ВНШПИ Государственного комитета СССР

по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Фиг.6
