Устройство для приводки и крепления печатных форм в печатной машине Советский патент 1988 года по МПК B41F27/04

Описание патента на изобретение SU1391949A1

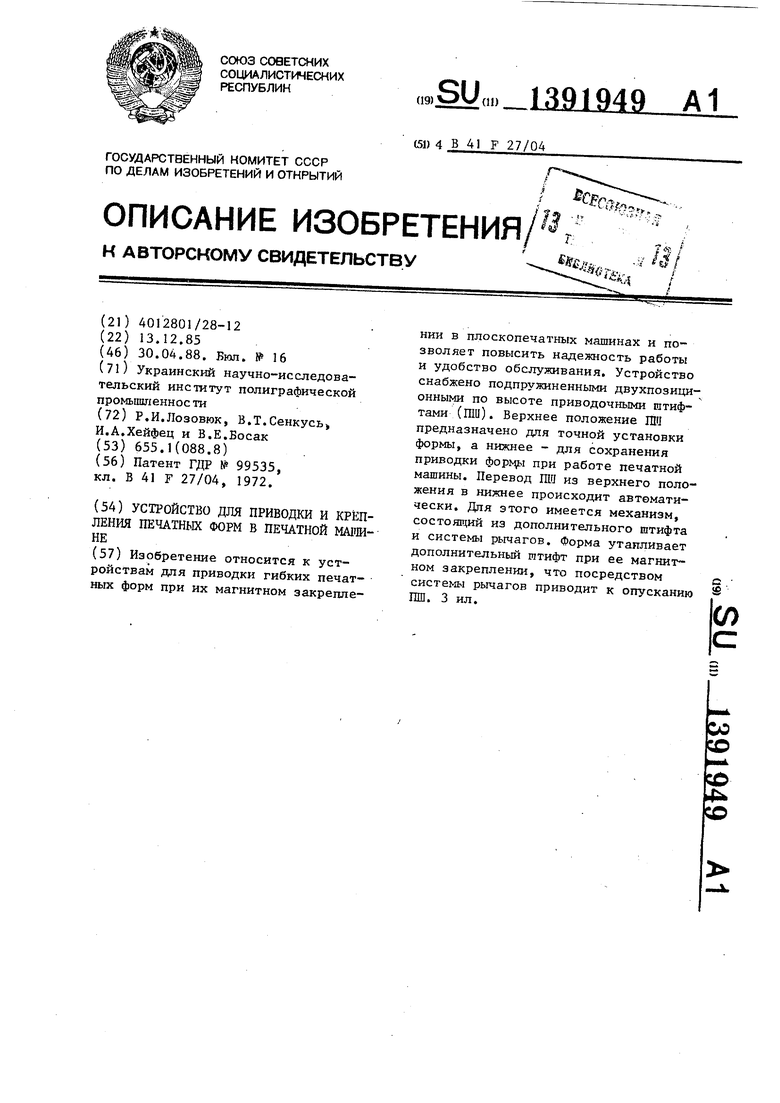

(21)А012801/28-12

(22)13.12.85

(46) 30.04.88. Бюл. № 16

(71)Украинский научно-исследовательский институт полиграфической npOMbOBjjeHHoc ти

(72)Р.И.Лозовюк, В.Т.Сенкусь И.А.ХейЛец и В.Е.Босак

(53)653.1(088.8)

(56)Патент ГДР № 99535, кл. В 41 F 27/04, 1972.

(54)УСТРОЙСТВО ДЛЯ ПРИВОДКИ И КРЕПЛЕНИЯ ПЕЧАТНЫХ ФОРМ В ПЕЧАТНОЙ MAI M- НЕ

(57)Изобретение относится к устройствам для приводки гибких печатных форм при их магнитном закреплении в плоскопечатных машинах и позволяет повысить надежность работы и удобство обслуживания. Устройство снабжено подпружиненньми двухпозици- онными по высоте приводочными штифтами (ПИ). Верхнее положение Ш1 предназначено для точной установки формы, а нижнее - для сохранения приводки форг при работе печатной машины. Перевод ПМ из верхнего положения в нижнее происходит автоматически. Для этого имеется механизм, состоящий из дополнительного штифта и системы рычагов. Форма утапливает дополнительный штифт при ее магнит- ном закреплении, что посредством системы рычагов приводит к опусканию ПШ. 3 ил.

с iS

Похожие патенты SU1391949A1

название год авторы номер документа
Узел базирования магнитного устройства для крепления фотополимерной печатной формы в печатной машине 1986
  • Васькив Иосиф Васильевич
  • Лозовюк Ростислав Игоревич
  • Кашивский Евгений Петрович
  • Мельничук Станислав Адамович
SU1419924A1
Устройство для регулирования приводки 1991
  • Петер Вольфганг Бэтц
SU1830004A3
Устройство для регулирования приводки 1991
  • Бернд Антон Хиллебранд
SU1828435A3
УСТРОЙСТВО ДЛЯ ПРИВОДКИ 2007
  • Кеги Беат
  • Брювилер Урс
  • Марковик Боцидар
RU2436722C2
Устройство для крепления гибких печатных форм на формном цилиндре печатных машин 1972
  • Йоне Ханс
  • Шуман Гюнтер
  • Еринг Арнфрид
  • Райхенбергер Курт
SU452954A3
СПОСОБ МОНТАЖА ПЕЧАТНЫХ ФОРМ С ТОЧНОЙ ПРИВОДКОЙ НА ЦИЛИНДРАХ ПЕЧАТНОЙ МАШИНЫ С СИСТЕМОЙ РЕГУЛИРОВАНИЯ ТЕМПЕРАТУРЫ 2013
  • Швитцки Фолькмар
RU2605168C9
СПОСОБ МОНТАЖА ПЕЧАТНОЙ ФОРМЫ НА ФОРМНОМ ЦИЛИНДРЕ ПОСРЕДСТВОМ НАТЯЖНЫХ САЛАЗОК 2013
  • Кресс Патрик
  • Швитцки Фолькмар Рольф
  • Зоколь Ральф Харальд
RU2589650C2
Устройство для осевой приводки рулона печатной флексографской машины 1981
  • Столяр Семен Ехилевич
  • Вайнштейн Эдуард Ефимович
  • Астахов Анатолий Александрович
  • Столяр Роман Ехилевич
SU1014792A1
Ручной трафаретный печатный станок 1981
  • Бобров Владимир Иванович
  • Химич Владимир Евгеньевич
  • Эпштейн Семен Яковлевич
  • Клейнер Леонид Анатольевич
  • Гуреев Виктор Васильевич
  • Клевцов Виктор Андреевич
SU977201A1
Устройство для передачи листов на печатный цилиндр листовой ротационной печатной машины 1991
  • Альбрехт Йозеф Германн
SU1838154A3

Иллюстрации к изобретению SU 1 391 949 A1

Реферат патента 1988 года Устройство для приводки и крепления печатных форм в печатной машине

Формула изобретения SU 1 391 949 A1

00

х

UD 4

СО

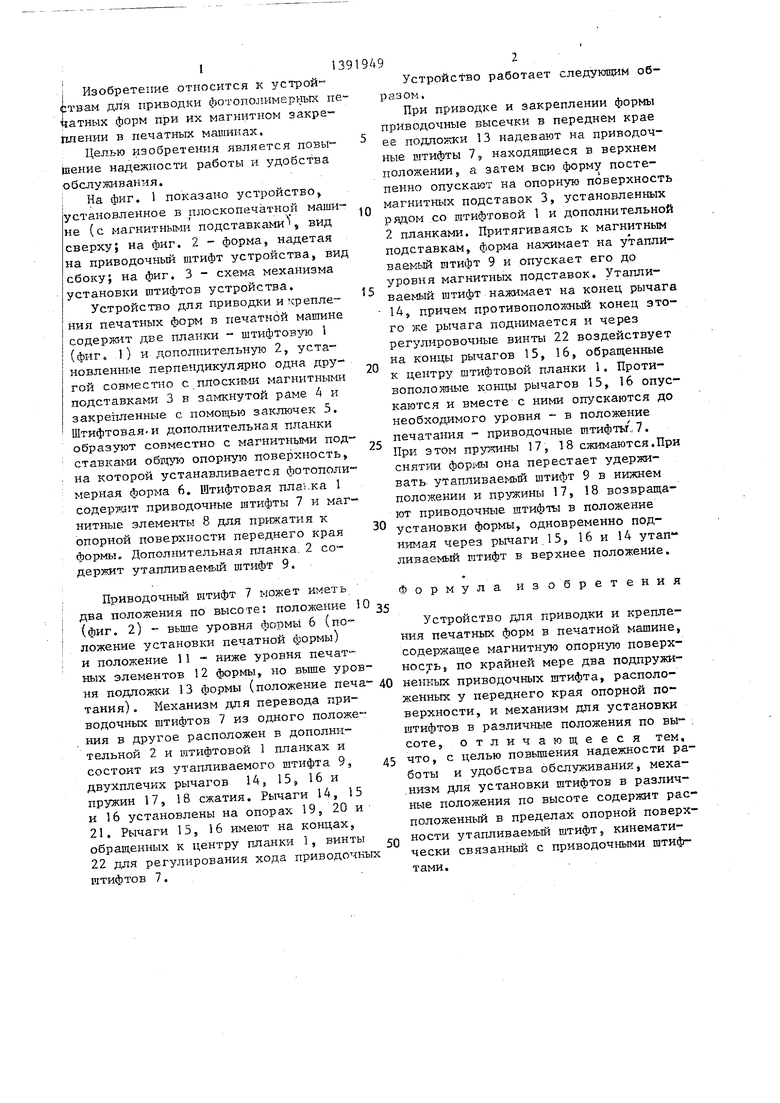

i Изобретение относится к устрой- |;твам для приводки фотополимерньт пе iiaTHbix форм при их магнитном аакре- iuieuHH в печатных машинах. ; Целью изобретения является повышение надежности работы и удобства обслуживания.

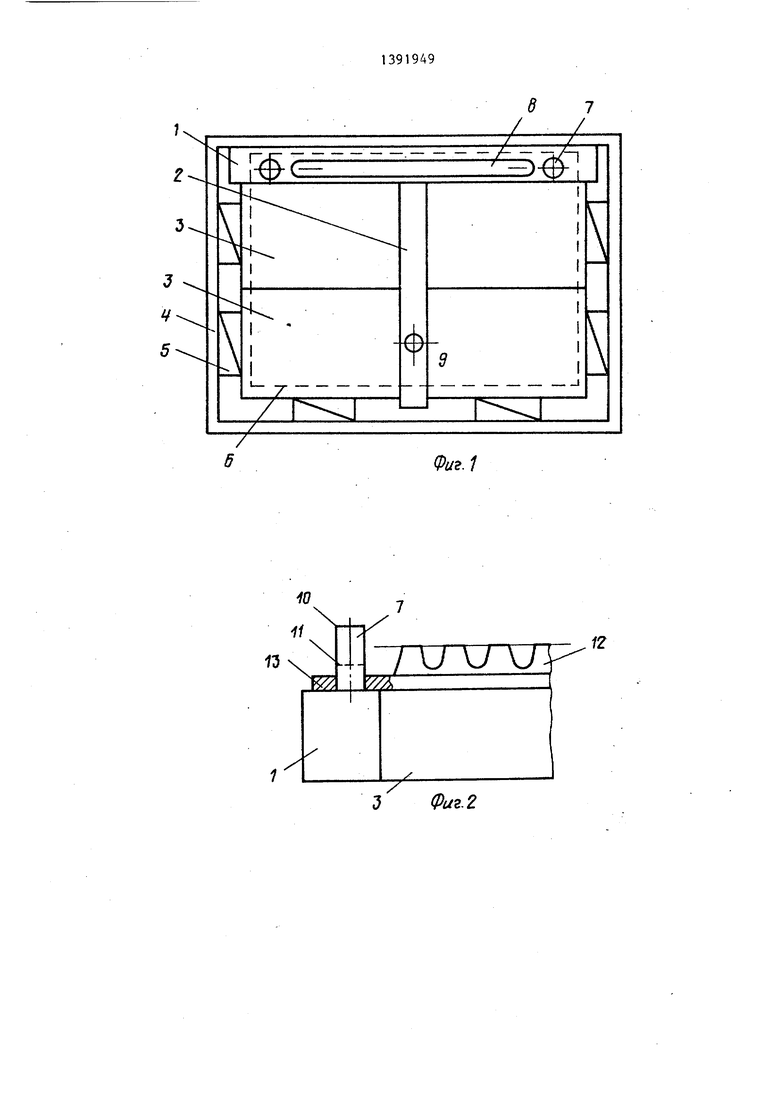

; На фиг. 1 показано устройство, установленное в плосконечатной машине { с магнитными подставками, вид сверху; на фиг, 2 - форма, надетая на приводочный штифт устройства, вид сбоку; на фиг. 3 - схема механизма установки штифтов устройства.

Устройство для приводки и крепления печатных форм в печатной матине содержит две планки штифтовую 1 (фиг. 1) и дополнительную 2, установленные перпендикулярно одна другой совместно с плоскими магнитными подставками 3 в за жнутой раме 4 и закрепленные с помощью заключен 5. Штифтовая.и дополнительная планки образуют совместно с магнитными подставками обкчую опорную поверхность, на которой устанавливается фотополи- мерная форма 6. Штифтовая пла;-.ка 1 содертклт приводочные штифты 7 и маг- нитшле элементы 8 для прижатия к опорной поверхности переднего края формы. Дополнительная планка. 2 содержит утапливаемый штифт 9.

Приводочный штифт 7 может иметь два положения по высоте; положение 10 (фиг. 2) - вьше уровня формы 6 (положение установки печатной формы) и положение 11 ниже уровня печатных элементов 12 формы, но выше уровня подложки 13 формы (положение печа- тания). Механизм для перевода при- водочных штифтов 7 из одного положения в другое расположен в дополнительной 2 и штифтовой 1 планках и состоит из утапливаемого штифта 9, двухплечих рычагов 14, 15, 16 и пружин 17, 18 сжатия. Рычаги 14, 15 и 16 установлены на опорах 19, 20 и 21. Рычаги 15, 16 имеют на концах, обращенных к центру планки 1, винты 22 для регулирования хода приводочных штифтов 7.

Устройство работает следуюш 1м образом.

При приводке и закреплении формы приводочные высечки в переднем крае

ее подложки 13 надевают на приводочные штифты 7 5 находящиеся в верхнем положении, а затем всю форму постепенно опускают на опорную поверхность

,. магнитш.1х подставок 3, установленных рядом .со штифтовой 1 и дополнительной 2 планками. Притягиваясь к магнитным подставкам, форма нанимает на утапливаемый штифт 9 и опускает его до уровня магнитных подставок. Утапливаемый штифт нажимает на конец рычага - 14, причем противоположный конец этого же рычага поднимается и через регулировочные винты 22 воздействует на концы рычагов 15, 16, обращенные к центру штифтовой планки 1. Противоположные концы рычагов 15, 16 опускаются и вместе с ними опускаются до необходимого уровня - в положение печатания - приводочные штифтьь 7. При этом пружины 17, 18 сжимаются.При снятии фор1 «.1 она перестает удерживать утапливаемый штифт 9 в нижнем положении и пружины 17, 18 возвращают приводочные штифты в положение

0 установки формы, одновременно поднимая через рычаги,15, 16 и 14 утап ливаемый штифт в верхнее положение.

0

5

Формула изобретения

Устройство для приводки и крепления печатных форм в печатной машине, содержащее магнитную опорную поверхность, по крайней мере два подпружиненных приводочных штифта, расположенных у переднего края опорной поверхности, и механизм для установки штифтов в различные положения по высоте, отличающееся тем, что, с целью повьшхения надежности работы и удобства обслуживания, меха- .низм для установки штифтов в различные положения по высоте содержит расположенный в пределах опорной поверхности утапливаемый штифт, кинематически связанньш с приводочньми штифтами.

п

J

Ц 5

/ Г

10

11

ч

i

в7

//

//

/

-еФиг.1

X

7 и W W

12

V/A

J й/г.2

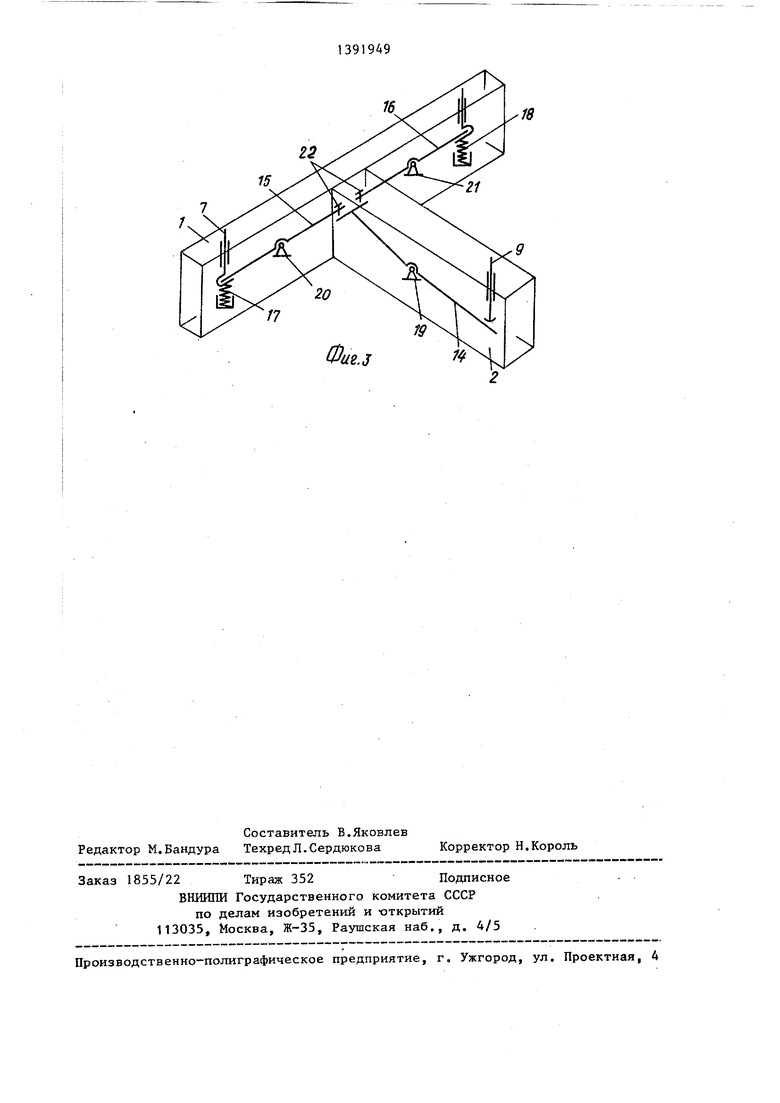

22

15

16

18

SU 1 391 949 A1

Авторы

Лозовюк Ростислав Игоревич

Сенкусь Василий Теофилевич

Хейфец Иосиф Абрамович

Босак Владимир Емельянович

Даты

1988-04-30Публикация

1985-12-13Подача
