Изобретение относится к холодильному машиностроению и предназначено дпя использования при производстве холодильных машин5 работающих на фре- сне с непосредственным кипением агента а испарителе.

Целью изобретения является повьше- ние экономичности.

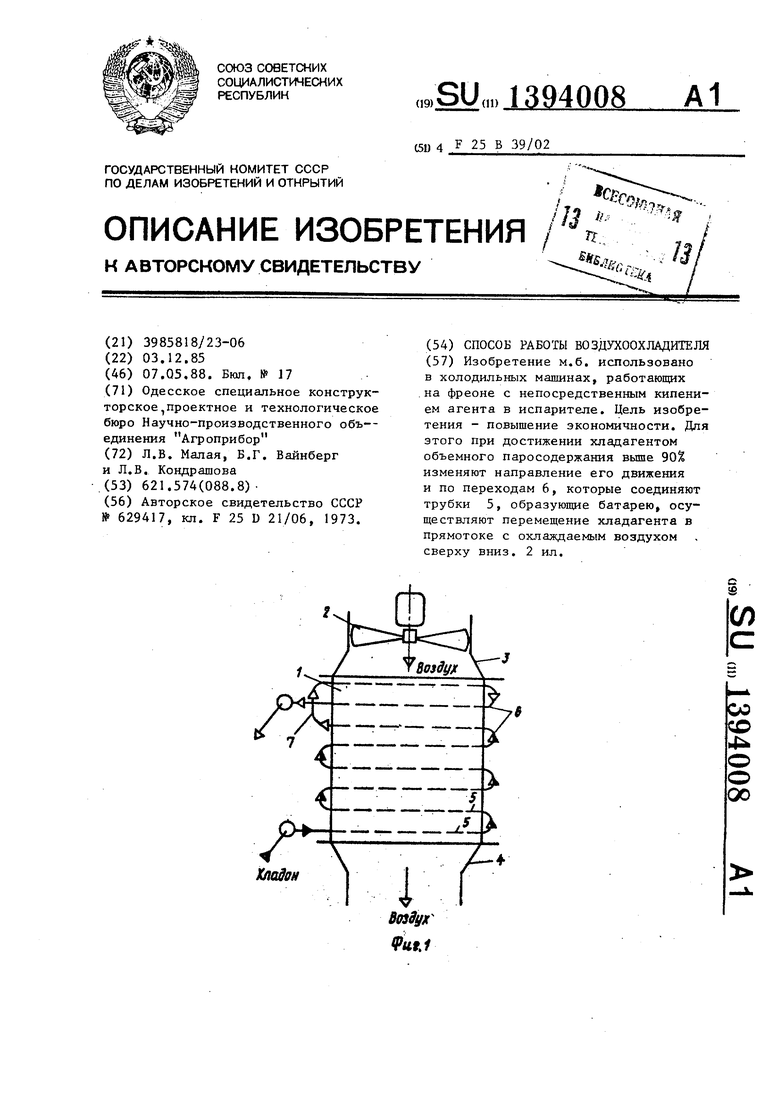

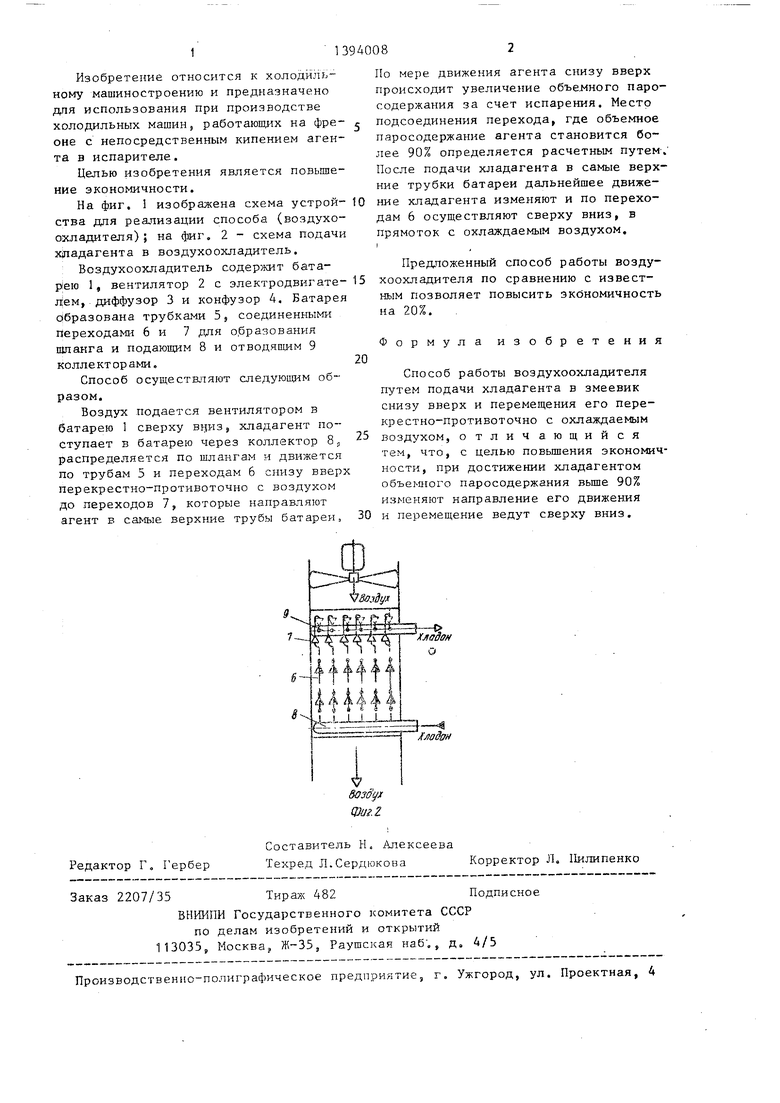

На фиг, 1 изображена схема устрой- ства для реализации способа (воздухоохладителя) ; на фиг, 2 - схема подачи хладагента в воздухоохладитель.

: Воздухоохладитель содержит батарею 1, вентилятор 2 с электродвигате- л;ем,. диффузор 3 и конфузор 4, Батарея Образована трубками 5j соединенными переходами 6 и 7 для образования Шланга и подающим 8 и отводящим 9 коллекторами.

Способ осуществляют следующим образом.

Воздух подается вентилятором в батарею I сверху вциз, хладагент поступает в батарею через коллектор 8, распределяется по шлангам и движется по трубам 5 и переходам 6 снизу вверх перекрестно-противоточно с воздухом до переходов 7, которые направляют агент в самые верхние трубы батареи,

По мере движения агента снизу вверх происходит увеличение объелного паро- содержания за счет испарения. Место подсоединения перехода, где объемное паросодержание агента становится более 90% определяется расчетньш путем-, После подачи хладагента в самые верхние трубки батареи дальнейшее движение хладагента изменяют и по переходам 6 осуществляют сверху вниз, в

прямоток с охлаждаемым воздухом,

I

Предложенный способ работы воздухоохладителя по сравнению с известным позволяет повысить экономичность на 20%.

Формула изобретения

Способ работы воздухоохладителя путем подачи хладагента в змеевик снизу вверх и перемещения его перекрестно-противоточно с охлаждаемым воздухом, отличающийся тем, что, с целью повьш1ения экономичности, при достижении хладагентом объемного паросодержания вьш1е 90% изменяют направление его движения и перемещение ведут сверху вниз.

Изобретение м.б. использовано в холодильных машинах, работающих .на фреоне с непосредственным кипением агента в испарителе. Цель изобретения - повышение экономичности. Для этого при достижении хладагентом объемного паросодержания выше 90% изменяют направление его движения и по переходам 6, которые соединяют трубки 5, образующие батарею, осуществляют перемещение хладагента в прямотоке с охлаждаемым воздухом сверху вниз. 2 ил.
