оо со
О1
ел
4ib

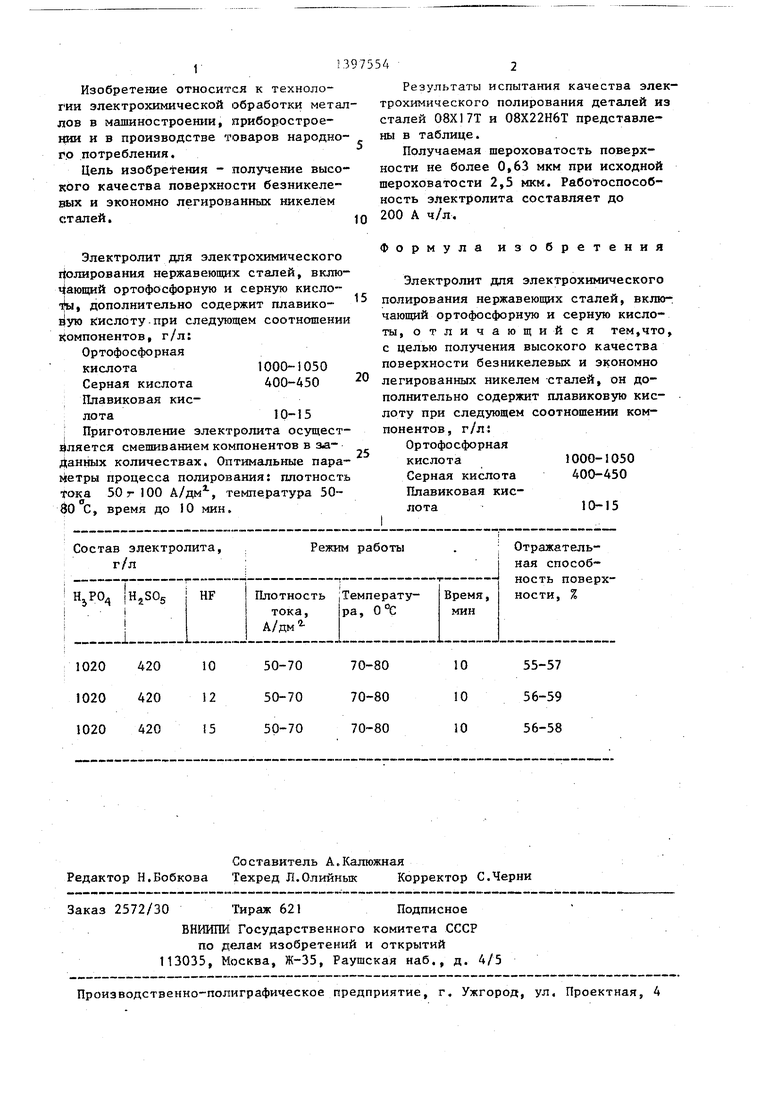

Изобретение относится к технологии электрохимической обработки металлов в машиностроении, приборострое- лрни и в производстве товаров народного потребления.
Цель изобретения - получение высокого качества поверхности безникелевых и экономно легированных никелем сталей.
Электролит для электрохимического г олирования нержавеющих сталей, вклю- ающий ортофосфорную и серную кисло™ т|ы, дополнительно содержит плавиковую Кислоту-при следующем соотношении 1 омпонентов, г/л: Ортофосфорная
кислота1000-1050
Серная кислота 400-450 Плавиковая кислота10-15 Приготовление электролита осущест- ляется смешиванием компонентов в э& ;|(анных количествах. Оптимальные параметры процесса полирования: плотность тока 50 г 100 А/дм, температура 50- 0 С, время до 10 мин.
Результаты испытания качества электрохимического полирования деталей из сталей 08X17Т и 08Х22Н6Т представлены в таблице.
Получаемая шероховатость поверхности не более 0,63 мкм при исходной шероховатости 2,5 мкм. Работоспособность электролита составляет до 200 А ч/л.
Формула изобретения
Электролит для электрохимического полирования нержавеющих сталей, включающий ортофосфорную и серную кислоты, отличающийся тем,что, с целью получения высокого качества поверхности безникелевых и экономно легированных никелем сталей, он дополнительно содержит плавиковую кислоту при следующем соотношении компонентов, г/л:
Ортофосфорная кислота Серная кислота Плавиковая кислота
1000-1050 400-450
10-15
| название | год | авторы | номер документа |
|---|---|---|---|
| СПОСОБ ЭЛЕКТРОЛИТНО-ПЛАЗМЕННОГО ПОЛИРОВАНИЯ МЕТАЛЛИЧЕСКИХ ИЗДЕЛИЙ | 2007 |
|
RU2355829C2 |
| СПОСОБ ЭЛЕКТРОЛИТНО-ПЛАЗМЕННОЙ ОБРАБОТКИ ДЕТАЛЕЙ | 2007 |
|
RU2357019C2 |
| СПОСОБ ОБРАБОТКИ ПОВЕРХНОСТИ МАГНИЕВЫХ СПЛАВОВ | 2009 |
|
RU2403326C1 |
| СПОСОБ ЭЛЕКТРОЛИТНО-ПЛАЗМЕННОЙ ОБРАБОТКИ ДЕТАЛЕЙ | 2007 |
|
RU2355828C2 |
| СПОСОБ ЭЛЕКТРОЛИТНО-ПЛАЗМЕННОЙ ОБРАБОТКИ ПОВЕРХНОСТИ МЕТАЛЛОВ | 2013 |
|
RU2537346C1 |
| РАСТВОР ДЛЯ ЭЛЕКТРОХИМИЧЕСКОГО ПОЛИРОВАНИЯ МЕТАЛЛОВ | 1990 |
|
RU2023767C1 |
| СПОСОБ ЭЛЕКТРОПОЛИРОВАНИЯ ЛОПАТКИ ГТД ИЗ ЛЕГИРОВАННОЙ СТАЛИ И УСТРОЙСТВО ДЛЯ ЕГО РЕАЛИЗАЦИИ | 2019 |
|
RU2715396C1 |
| СПОСОБ ЭЛЕКТРОЛИТНО-ПЛАЗМЕННОГО УДАЛЕНИЯ ПОЛИМЕРНЫХ ПОКРЫТИЙ С ПОВЕРХНОСТИ ПЛАСТИНЧАТОГО ТОРСИНА НЕСУЩЕГО ВИНТА ВЕРТОЛЕТА | 2014 |
|
RU2556251C1 |
| СПОСОБ ИОННОГО ПОЛИРОВАНИЯ ДЕТАЛИ | 2020 |
|
RU2734206C1 |
| Способ электролитно-плазменного удаления покрытий с деталей из легированных сталей и жаропрочных сплавов | 2018 |
|
RU2694397C1 |

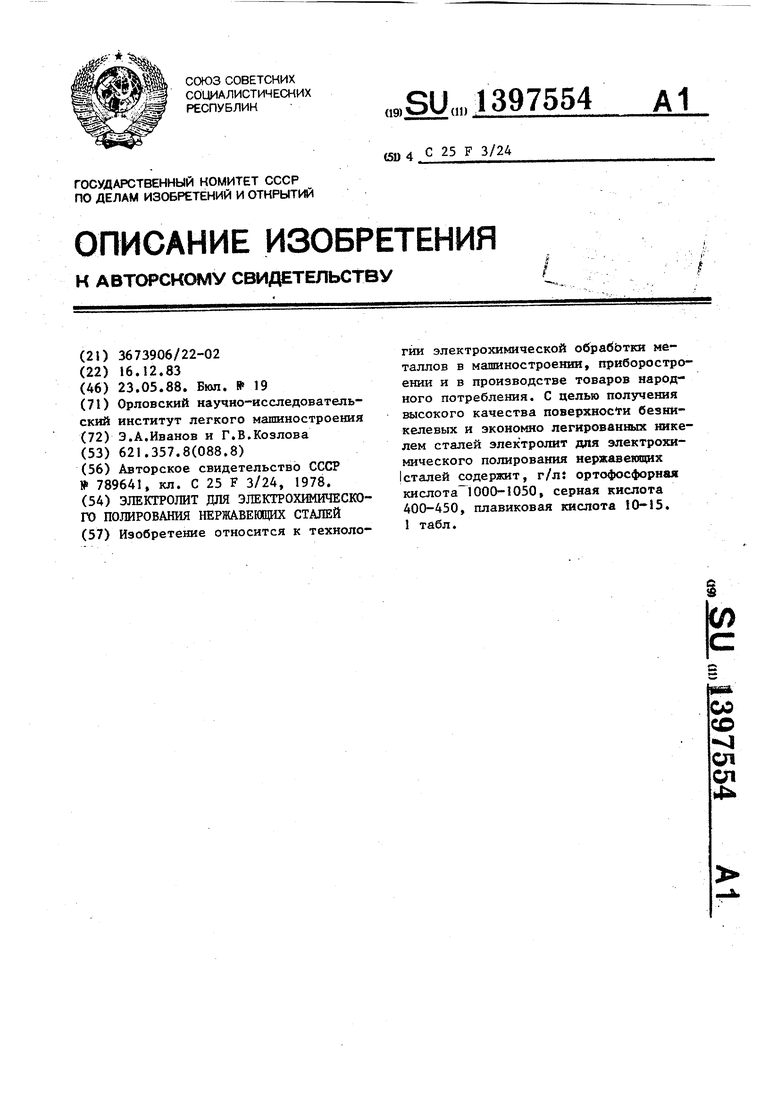

Изобретение относится к технологии электрохимической обрабЬтки металлов в машиностроении, приборостроении и в производстве товаров народного потребления. С целью получения высокого качества поверхности безникелевых и экономно легированных никелем сталей элек тролит для электрохимического полирования нержавеющих |сталей содержит, г/л: ортофосфорная кислота 1000-1050, серная кислота 400-450, плавиковая кислота 10-15. 1 табл.
Состав электролита, г/л
Режим работы
Отражательная способ
| Раствор для электрохимического полирования сталей | 1978 |
|
SU789641A1 |
| Видоизменение пишущей машины для тюркско-арабского шрифта | 1923 |
|
SU25A1 |
