Устройство для закрепления порошкового электрографического изображения давлением Советский патент 1993 года по МПК G03G15/00 G03G15/20

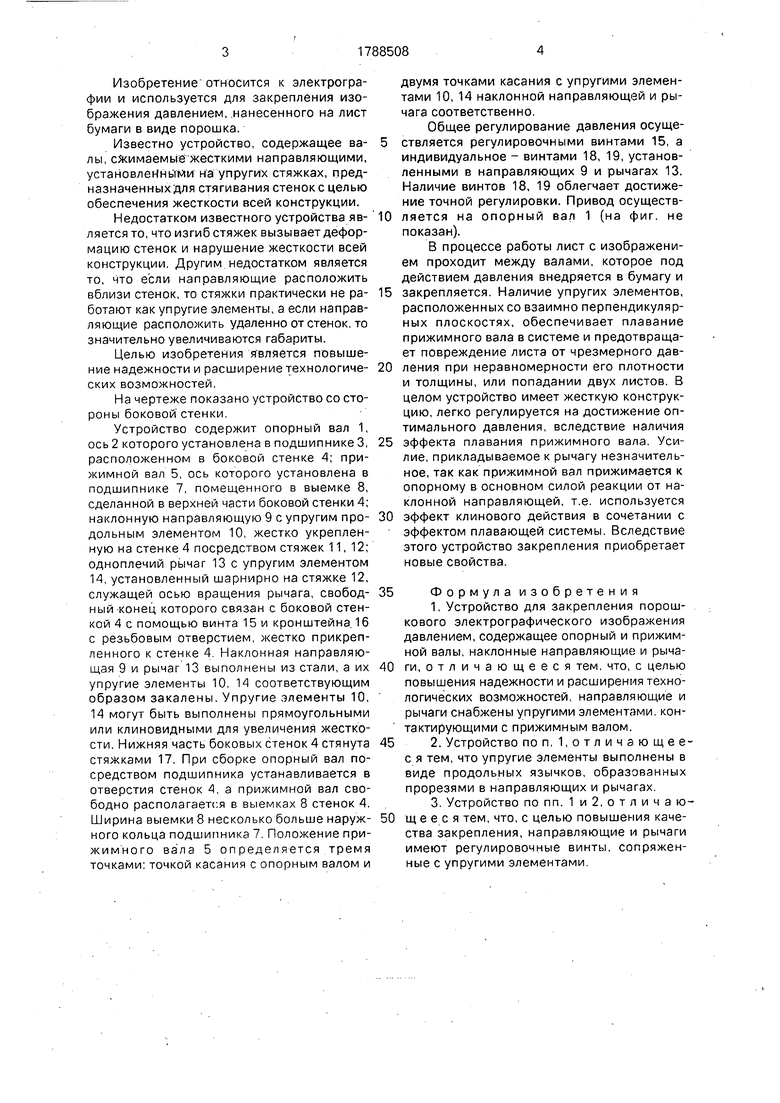

Изобретение относится к электрогра- фии и используется для закрепления изображения давлением, .нанесенного на лист бумаги в виде порошка.

Известно устройство, содержащее валы, сжимаемые жесткими направляющими, установленными на упругих стяжках, пред- назначенных для стягивания стенок с целью обеспечения жесткости всей конструкции.

Недостатком известного устройства является то, что изгиб стяжек вызывает деформацию стенок и нарушение жесткости всей конструкции. Другим недостатком является то, что если направляющие расположить вблизи стенок, то стяжки практически не работают как упругие элементы, а если направляющие расположить удаленно от стенок, то значительно увеличиваются габариты.

Целью изобретения является повышение надежности и расширение технологических возможностей.

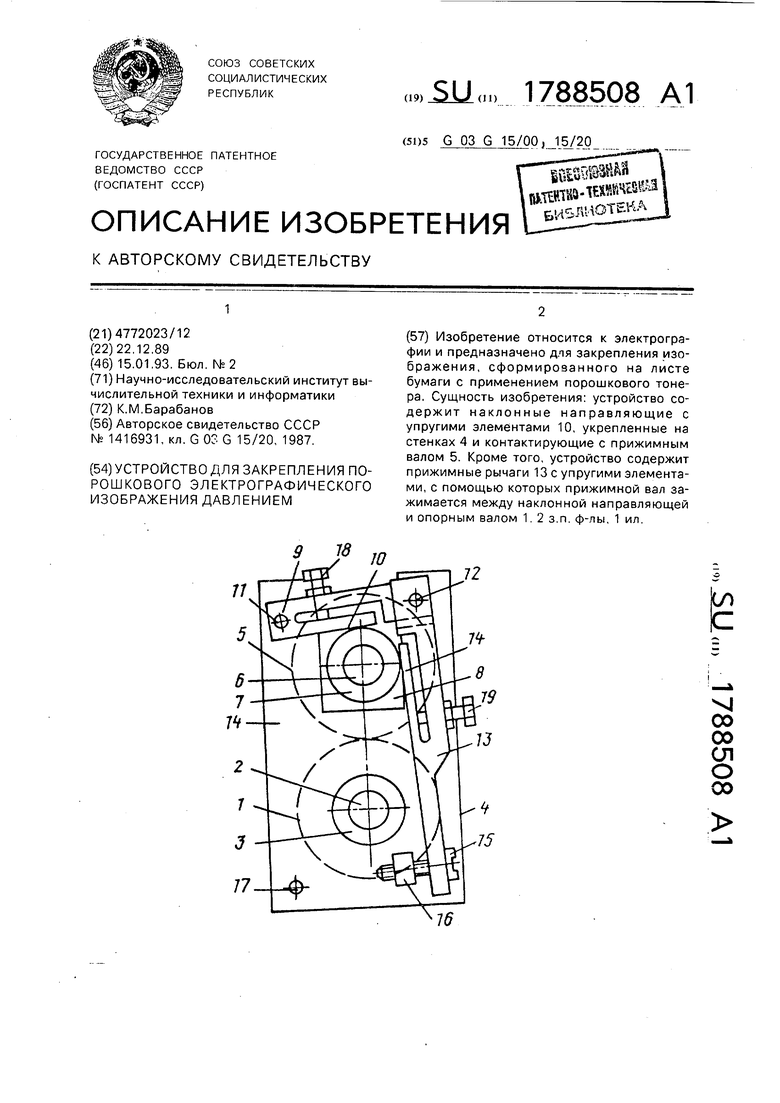

На чертеже показано устройство со стороны боковой стенки.

Устройство содержит опорный вал 1, ось 2 которого установлена в подшипнике 3, расположенном в боковой стенке 4; прижимной вал 5, ось которого установлена в подшипнике 7, помещенного в выемке 8, сделанной в верхней части боковой стенки 4; наклонную направляющую 9 с упругим продольным элементом 10, жестко укрепленную на стенке 4 посредством стяжек 11, 12; одноплечий рычаг 13 с упругим элементом 14, установленный шарнирно на стяжке 12, служащей осью вращения рычага, свободный-конец которого связан с боковой стенкой 4 с помощью винта 15 и кронштейна. 16 с резьбовым отверстием, жестко прикрепленного к стенке 4. Наклонная направляющая 9 и рычаг 13 выполнены из стали, а их упругие элементы 10, 14 соответствующим образом закалены. Упругие элементы 10, 14 могут быть выполнены прямоугольными или клиновидными для увеличения жесткости. Нижняя часть боковых стенок 4 стянута стяжками 17. При сборке опорный вал посредством подшипника устанавливается в отверстия стенок 4, а прижимной вал свободно располагается в выемках 8 стенок 4. Ширина выемки 8 несколько больше наружного кольца подшипника 7. Положение прижимного вала 5 определяется тремя точками: точкой касания с опорным валом и

двумя точками касания с упругими элементами 10, 14 наклонной направляющей и рычага соответственно.

Общее регулирование давления осуществляется регулировочными винтами 15, а индивидуальное - винтами 18, 19,установленными в направляющих 9 и рычагах 13. Наличие винтов 18, 19 облегчает достижение точной регулировки. Привод осуществляется на опорный вал 1 (на фиг. не показан).

В процессе работы лист с изображением проходит между валами, которое под действием давления внедряется в бумагу и

закрепляется. Наличие упругих элементов, расположенных со взаимно перпендикулярных плоскостях, обеспечивает плавание прижимного вала в системе и предотвращает повреждение листа от чрезмерного давления при неравномерности его плотности и толщины, или попадании двух листов. В целом устройство имеет жесткую конструкцию, легко регулируется на достижение оптимального давления, вследствие наличия

эффекта плавания прижимного вала. Усилие, прикладываемое к рычагу незначительное, так как прижимной вал прижимается к опорному в основном силой реакции от наклонной направляющей, т.е. используется

эффект клинового действия в сочетании с эффектом плавающей системы. Вследствие этого устройство закрепления приобретает новые свойства.

Формула изобретения

1. Устройство для закрепления порошкового электрографического изображения давлением, содержащее опорный и прижимной валы, наклонные направляющие и рычаги, отличающееся тем, что, с целью повышения надежности и расширения технологических возможностей, направляющие и рычаги снабжены упругими элементами, контактирующими с прижимным валом.

2. Устройство по п. 1,отличающее- с я тем, что упругие элементы выполнены в виде продольных язычков, образованных прорезями в направляющих и рычагах.

3. Устройство по пп. 1 и2, отличающ е е с я тем, что, с целью повышения качества закрепления, направляющие и рычаги имеют регулировочные винты, сопряженные с упругими элементами.

Изобретение относится к электрогра- фии и предназначено для закрепления изображения, сформированного на листе бумаги с применением порошкового тонера, Сущность изобретения: устройство содержит наклонные направляющие с упругими элементами 10, укрепленные на стенках 4 и контактирующие с прижимным валом 5. Кроме того, устройство содержит прижимные рычаги 13с упругими элементами, с помощью которых прижимной вал зажимается между наклонной направляющей и опорным валом 1. 2 з.п. ф-лы, 1 ил.
