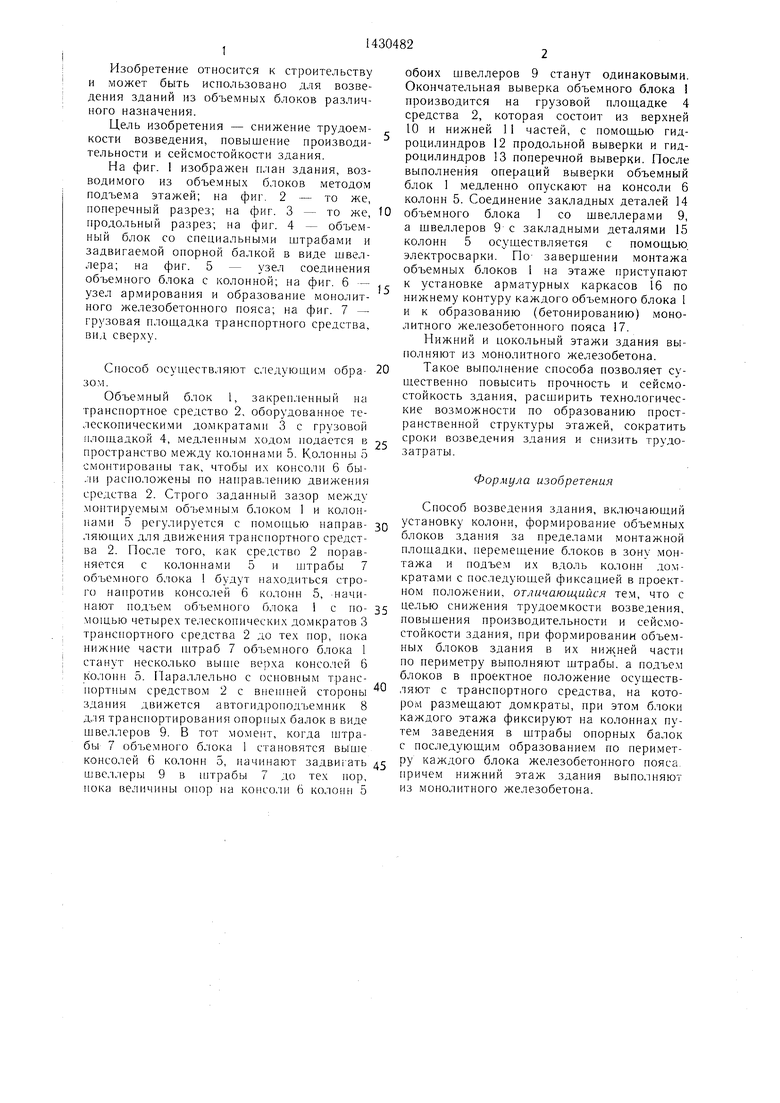

Изобретение относится к строительству и может быть использовано для возведения зданий из объемных блоков различного назначения.
Цель изобретения - снижение трудоемкости возведения, повышение производительности и сейсмостойкости здания.

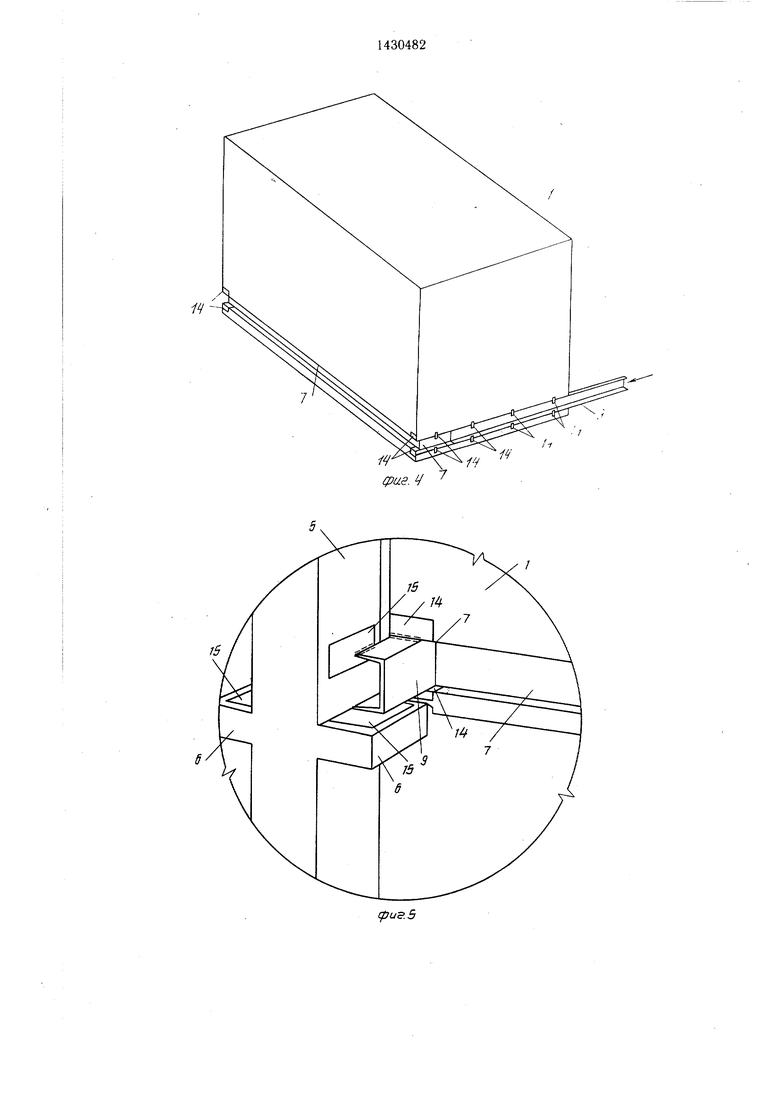

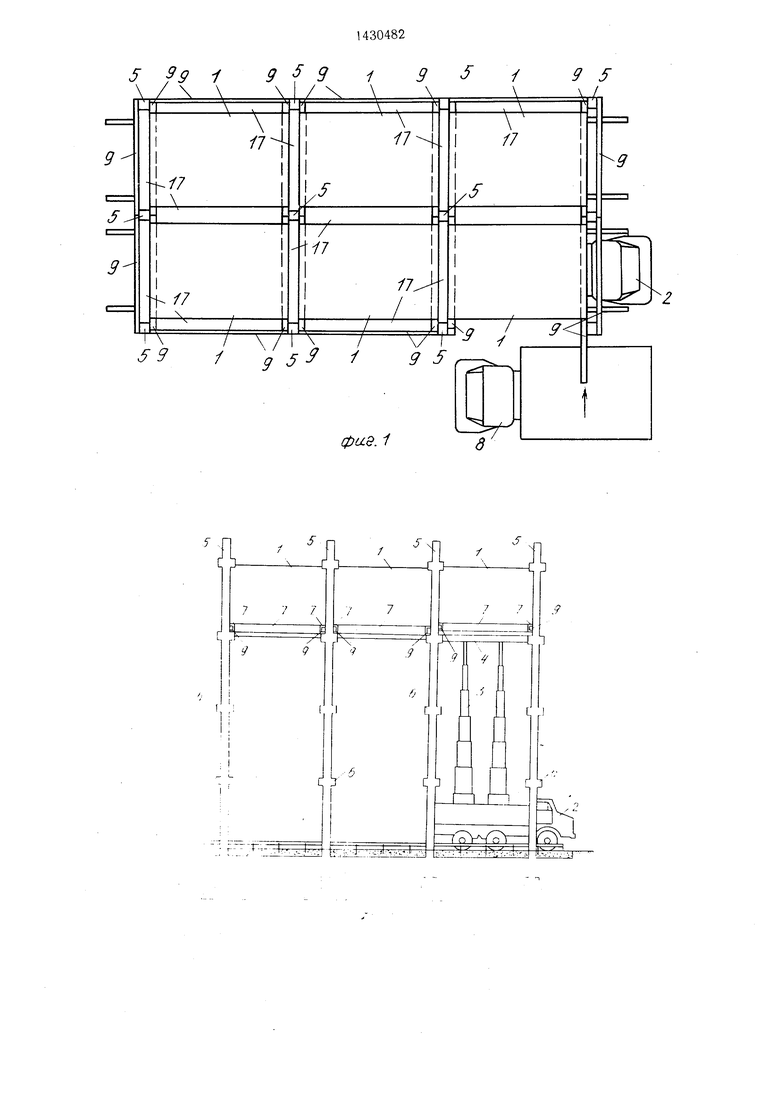

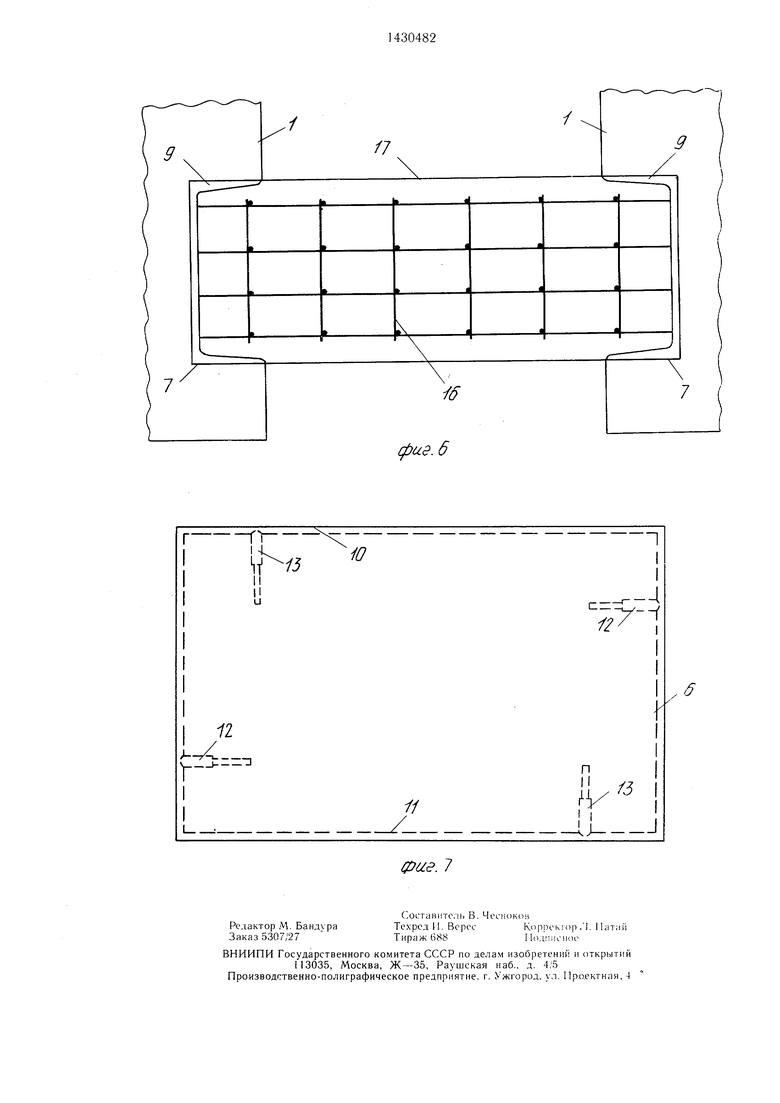

На фиг. 1 изображен план здания, возводимого из объемных блоков методом подъема этажей; на фиг. 2 - то же, поперечный разрез; на фиг. 3 - то же, продольный разрез; на фиг- 4 - объемный блок со специальными штрабами и задвигаемой опорной балкой в виде швеллера; на фиг. 5 - узел соединения объе.много блока с колонной; на фиг. 6 - узел армирования и образование монолитного железобетонного пояса; на фиг. 7 - грузовая плошадка транспортного средства, вид сверху.
Способ осуществляют следующим обра-
.
Объемный б. юк 1, закреп,:1енный на транспортное средство 2, оборудованное телескопическими до.мкратами 3 с грузовой плопладкой 4, медленным ходом подается в пространство между колоннами 5. Колонны 5 смонтированы так, чтобы их консоли 6 бы- .:1И расположены по направлению движения средства 2. Строго заданный зазор между .монтируемым .м б-локом 1 и колоннами 5 регулируется с помощью направляющих для движения транспортного средства 2. После того, как средство 2 поравняется с колоннами 5 и штрабы 7 объе.много блока 1 будут находиться строго напротив консолей 6 колонн 5, начинают подъем объемного блока 1 с по- мощью четырех телескопических домкратов 3 транспортного средства 2 до тех пор, пока нижние части 1птраб 7 объемного блока 1 станут несколько вып1е верха консолей 6 колони 5. Параллельно с основным транс- иортным средством 2 с внеп1ней стороны здания движется автогидроподъемник 8 для транспортировання опорных балок в виде швеллеров 9. В тот момент, когда 1итра- бы 7 объемного блока 1 становятся выще консолей 6 колонн 5, начинают задви ать швеллеры 9 в штрабы 7 до тех пор, пока величины опор на консо.чи 6 колонн 5
Ir
5
tO
0
3545
5
30
40
обоих щвеллеров 9 станут одинаковыми. Окончательная выверка объемного блока 1 производится на грузовой площадке 4 средства 2, которая состоит из верхней 10 и нижней 11 частей, с помощью гидроцилиндров 12 продольной выверки и гидроцилиндров 13 поперечной выверки. После выполнения операций выверки объемный блок I медленно опускают на консоли 6 колонн 5. Соединение закладных деталей 14 объемного блока 1 со швеллерами 9, а швеллеров 9 с закладными деталями 15 колонн 5 осуществляется с помощью, электросварки. По- завершении монтажа объемных блоков 1 на этаже приступают к установке арматурных каркасов 16 по нижнему контуру каждого объемного блока I и к образованию (бетонированию) монолитного железобетонного пояса 17.
Нижний и цокольный этажи здания выполняют из монолитного железобетона.
Такое выполнение способа позволяет су- пхественно повысить прочность и сейсмостойкость здания, расширить технологические возможности по образованию пространственной структуры этажей, сократить сроки возведения здания и снизить трудозатраты.
Формула изобретения
Способ возведения здания, включающий установку колонн, фор.мирование объемных блоков здания за пределами монтажной площадки, перемещение блоков в зону монтажа и подъем их вдоль колонн дом- крата.ми с последующей фиксацией в проектном положении, отличающийся тем, что с целью снижения трудоемкости возведения, повышения производительности и сейс.мо- стойкости здания, при формировании объемных блоков здания в их ниж,ней части по периметру выполняют штрабы. а подъе.м блоков в проектное положение осуществляют с транспортного средства, на котором размешают домкраты, при этом блоки каждого этажа фиксируют на колоннах путем заведения в штрабы опорных балок с последующим образованием по периметру каждого блока железобетонного пояса, причем нижний этаж здания выполняют из монолитного железобетона.
J 9 i
1
9 i
9 jT
название | год | авторы | номер документа |
---|---|---|---|
Способ возведения здания | 1989 |
|
SU1760052A2 |
Способ возведения здания | 1989 |
|
SU1617124A2 |
КОМПЛЕКТ ОБЪЕМНО-ПЕРЕСТАВНОЙ ОПАЛУБКИ, ПОДМОСТИ И СПОСОБ ВОЗВЕДЕНИЯ ЗДАНИЙ С ИХ ИСПОЛЬЗОВАНИЕМ | 2000 |
|
RU2194831C2 |
СИСТЕМА НЕПРЕРЫВНОГО ВОЗВЕДЕНИЯ МАССИВНЫХ ЖЕЛЕЗОБЕТОННЫХ И БЕТОННЫХ КОНСТРУКЦИЙ | 2023 |
|
RU2830689C1 |
СПОСОБ ВОЗВЕДЕНИЯ КАРКАСА ЗДАНИЯ | 1993 |
|
RU2032047C1 |
СПОСОБ СТРОИТЕЛЬСТВА МНОГОЭТАЖНЫХ ЗДАНИЙ ИЗ ОБЪЕМНЫХ БЛОКОВ | 2016 |
|
RU2616306C1 |
Способ реконструкции зданий и сооружений | 1990 |
|
SU1779729A1 |
СПОСОБ РЕКОНСТРУКЦИИ ЗДАНИЙ | 1993 |
|
RU2036291C1 |
СЕЙСМОСТОЙКОЕ СООРУЖЕНИЕ | 2014 |
|
RU2656442C2 |
СПОСОБ ПОВЫШЕНИЯ СЕЙСМОСТОЙКОСТИ КРУПНОПАНЕЛЬНЫХ ЖИЛЫХ ДОМОВ БЕЗ ПРИСТЕННЫХ КОЛОНН | 2017 |
|
RU2664562C1 |

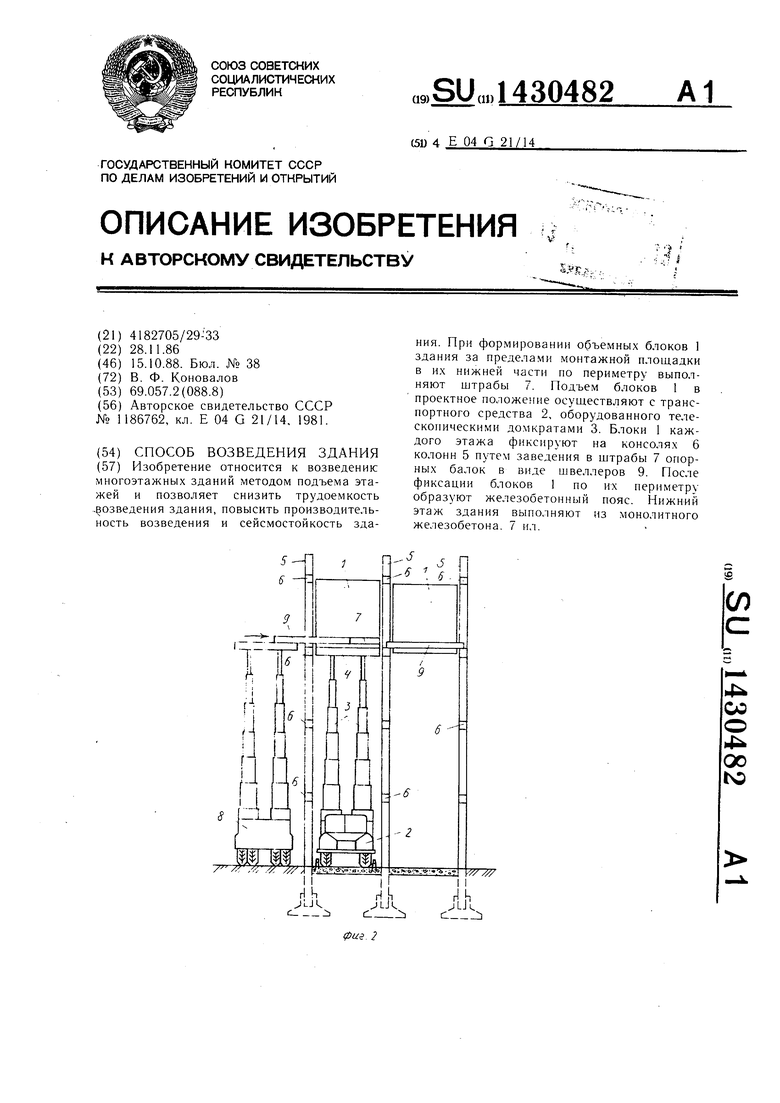

Изобретение относится к возведенигс многоэтажных зданий методом подъема этажей и позволяет снизить трудоемкость возведения здания, повысить производительность возведения и сейсмостойкость здания. При формировании объемных блоков 1 здания за пределами монтажной площадки в их нижней части по периметру выполняют штрабы 7. Подъем блоков 1 в проектное положение осуществляют с транспортного средства 2, оборудованного телескопическими домкратами 3. Блоки 1 каждого этажа фиксируют на консолях 6 колонн 5 путем заведения в щтрабы 7 опорных балок в виде швеллеров 9. После фиксации блоков 1 по их периметру образуют железобетонный пояс. Нижний этаж здания выполняют из монолитного железобетона. 7 ил.
