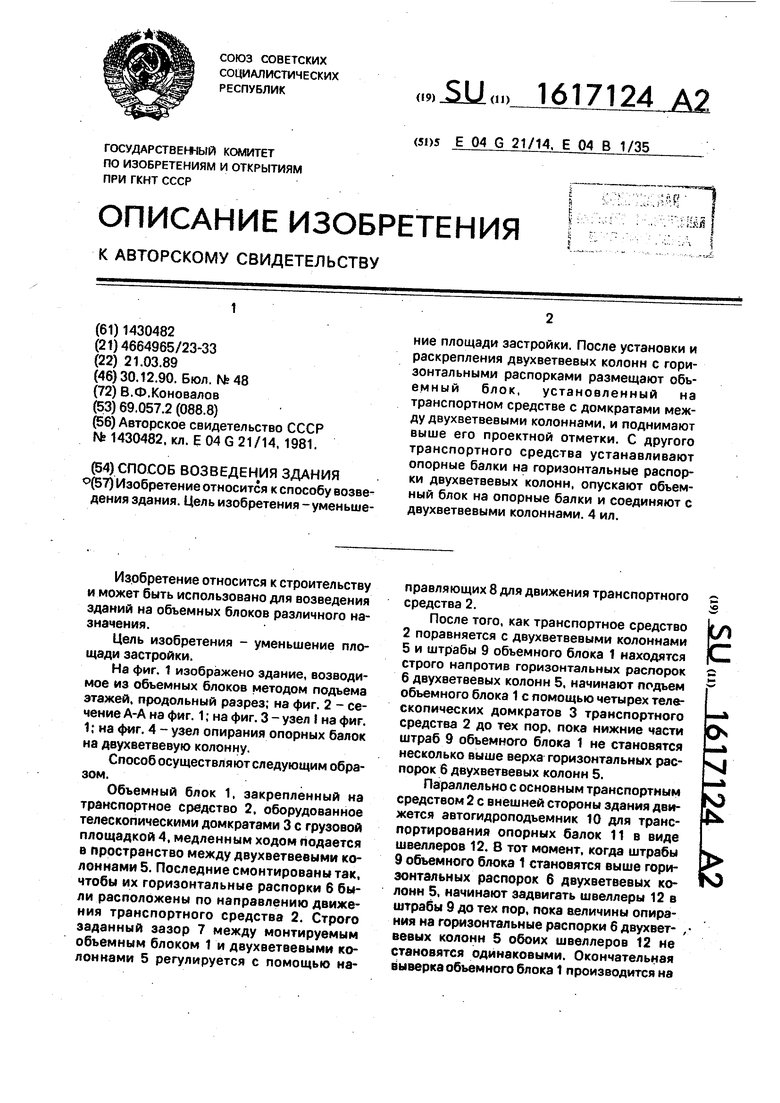

Способ возведения здания Советский патент 1990 года по МПК E04G21/14 E04B1/35

Изобретение относится к строительству и может быть использовано для возведения зданий на объемных блоков различного назначения.

Цель изобретения - уменьшение площади застройки.

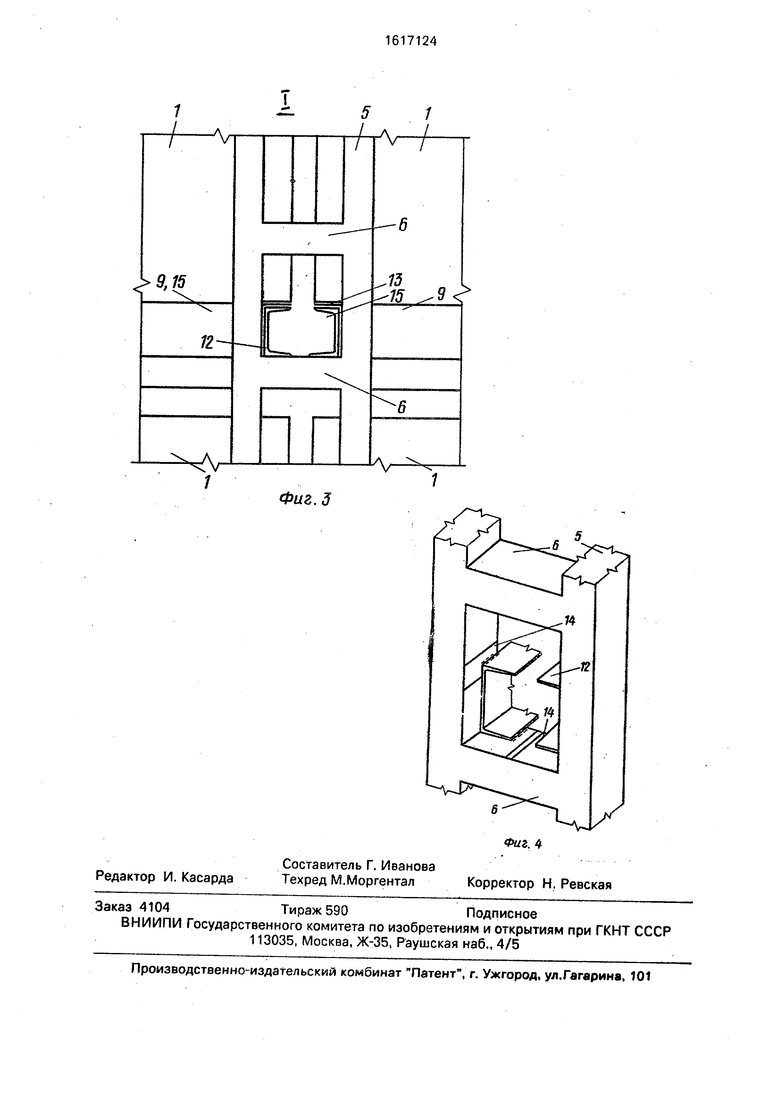

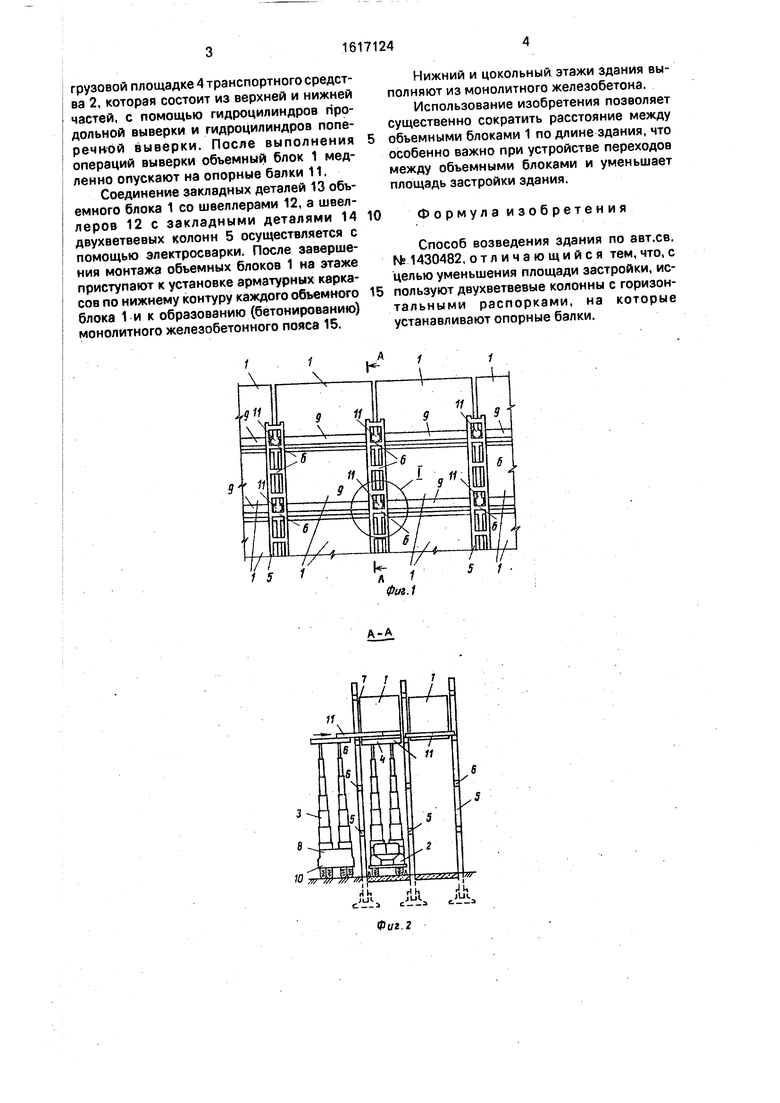

На фиг. 1 изображено здание, возводимое из объемных блоков методом подъема этажей, продольный разрез.- на фиг 2 - сечение А-А на фиг. 1: на фиг. 3 - узел | на фиг 1.- на фиг. 4 - узел опирания опорных балок на двухветвевую колонну.

Способ осуществля ют следующим образом.

Объемный блок 1. закрепленный на транспортное средство 2. оборудованное телескопическими домкратами 3 с грузовой площадкой 4. медленным ходом подается в пространство между двухаетвевыми колоннами 5. Последние смонтированы так чтобы их горизонтальные распорки 6 были расположены по направлению движения транспортного средства 2. Строго заданный зазор 7 между монтируемым Объемным блоком 1 и двухветвевыми колоннами 5 регулируется с помощью нас е сгваТ 8 движения транспортного

После того, как транспортное средство 2 поравняется с двухветвевыми колоннами

5и штрабы 9 объемного блока 1 находятся строго напротив горизонтальных распорок

6двухветвевых колонн 5. начинают подъем ооъемного блока 1 с помощью четырех телег скопических домкратов 3 транспортного средства 2 до тех пор. пока нижние части штраб 9 объемного блока 1 не становятся несколько выше верха горизонтальных распорок 6 двухветвевых колонн 5.

Параллельно с основным транспортным средством 2 с внешней стороны здания движется автогидроподъемник 10 для транспортирования опорных балок 11 в виде швеллеров 12. В тот момент, когда штрабы 9 объемного блока 1 становятся выше горизонтальных распорок 6 двухветвевых колонн 5. начинают задвигать швеллеры 12 в штрабы 9 до тех пор. пока величины опирания на горизонтальные распорки 6 двухвет- вевых колонн 5 обоих швеллеров 12 не становятся одинаковыми. Окончательная выверка объемного блока 1 производится на

ЧЭ

грузовой площадке 4 транспортного средства 2 которая состоит из верхней и нижней частей, с помощью гидроципиндров продольной выверки и гидроцилиндров поперечной выверки. После выполнения операций выверки объемный блок 1 медленно опускают на опорные балки 11 . Соединение закладных деталей 13 объ емного блока 1 со швеллерами 12, а швел- леоов 12 с закладными деталями 14 двухветвевых колонн 5 осуществляется с помощью электросварки. После завершения монтажа объемных блоков 1 «а этаже приступают к установке арматурных каркасов п нижнему контуру а адого объемного блока 1 и к образованию (бетонированию) монолитного железобетонного пояса 15.

Нижний и цокольный этажи здания выполняют из монолитного железобетона.

Использование изобретения позволяет существенно сократить расстояние между объемными блоками 1 по длине здания, что особенно важно при устройстве переходов между объемными блоками и уменьшает площадь застройки здания.

Формула изобретения

Способ возведения здания по авт.св. № 1430482, отличающийся тем, что. с целью уменьшения площади застройки, ис- пользуют двухветвевые колонны с горизонтальными распорками, на которые устанавливают опорные балки.

Изобретение относится к способу возведения здания. Цель изобретения - уменьшение площади застройки. После установки и раскрепления двухветвевых колонн с горизонтальными распорками размещают объемный блок, установленный на транспортном средстве с домкратами между двухветвевыми колоннами, и поднимают выше его проектной отметки. С другого транспортного средства устанавливают опорные балки на горизонтальные распорки двухветвевых колонн, опускают объемный блок на опорные балки и соединяют с двухветвевыми колоннами. 4 ил.

1 5 1

П

5 f

Фиг.З
