Способ приготовления бетонной смеси Советский патент 1988 года по МПК C04B22/08 C04B24/04

4;: 4 .4

СО

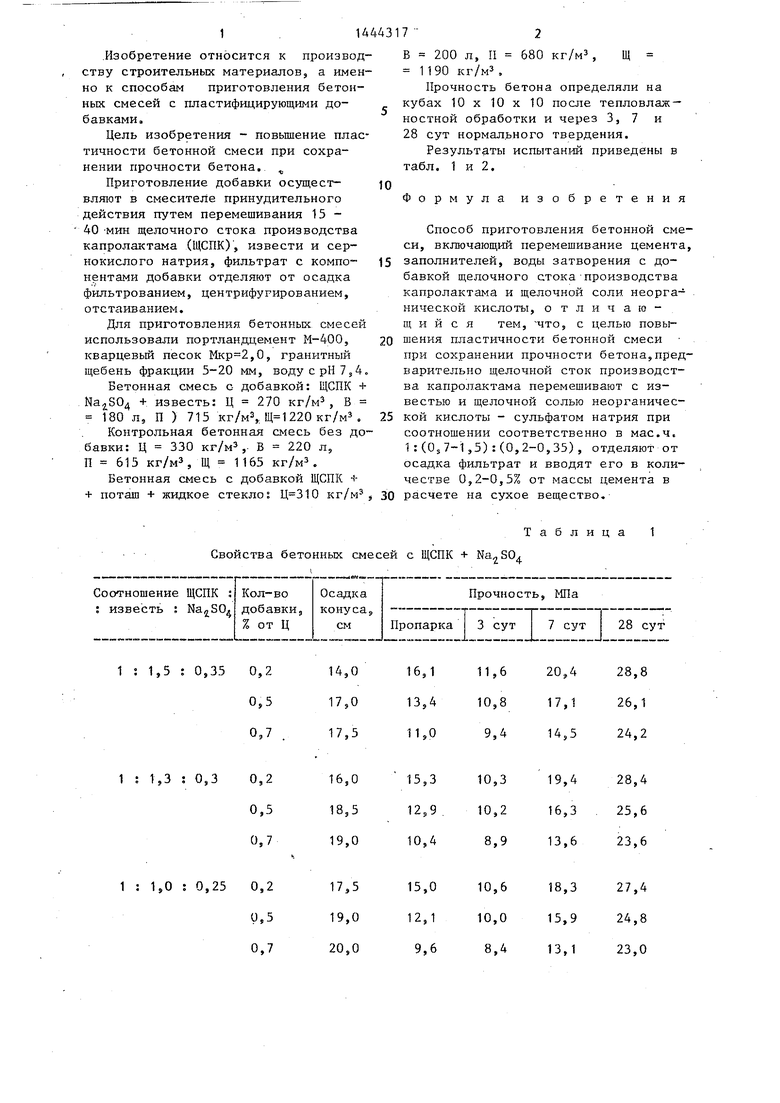

.Изобретение относится к производству строительных материалов, а именно к способам приготовления бетонных смесей с пластифицирующими до- банками.

Цель изобретения - повьшение пластичности бетонной смеси при сохранении прочности бетона,

Приготовление добавки осущест- вляют в смесителе принудительного действия путем перемешивания 15 - 40 -мин щелочного стока производства капролактама (ЩСПК), извести и сернокислого натрия, фильтрат с компо- нентами добавки отделяют от осадка фильтрованием, центрифугированием, отстаиванием.

Для приготовления бетонных смесей использовали портландцемент M-400j кварцевьй песок ,0, гранитный щебень фракции 5-20 мм, водусрН784.

Бетонная смесь с- добавкой: ЩСПК + + известь: Ц 270 кг/м , В 180 л, П ) 715 кг/мз,, Щ 1220кг/мЗ .

Контрольная бетонная смесь без добавки: Ц 330 кг/мз,. В 220 л, П 615 кг/мз, Щ 1165 кг/мз.

Бетонная с добавкой ЩСПК + поташ + жидкое стекло: кг/м

В 200 л, П 680 кг/мз, Щ 1190 кг/мз,

Прочность бетона определяли на кубах 10 X 10 X 10 после тепловлаж- ностной обработки и через 3, 7 и 28 сут нормального твердения.

Результаты испытаний приведены в табл. 1 и 2,

Формула изобретения

Способ приготовления бетонной смеси, включающий перемешивание цемента заполнителей, воды затворения с добавкой щелочного стока производства капролактама и щелочной соли неорга- нической кислоты, о т л и ч а га - щ и и с я тем, ЧТО, с целью повышения пластичности бетонной смеси при сохранении прочности бетона,предварительно щелочной сток производства капролактама перемешивают с известью и щелочной солью неорганической кислоты - сульфатом натрия при соотношении соответственно в мае,ч. 1:(0s7-1,5):(О,2-0,35), отделяют от осадка фильтрат и вводят его в количестве 0,2-0,5% от массы цемента в расчете на сухое вещество.

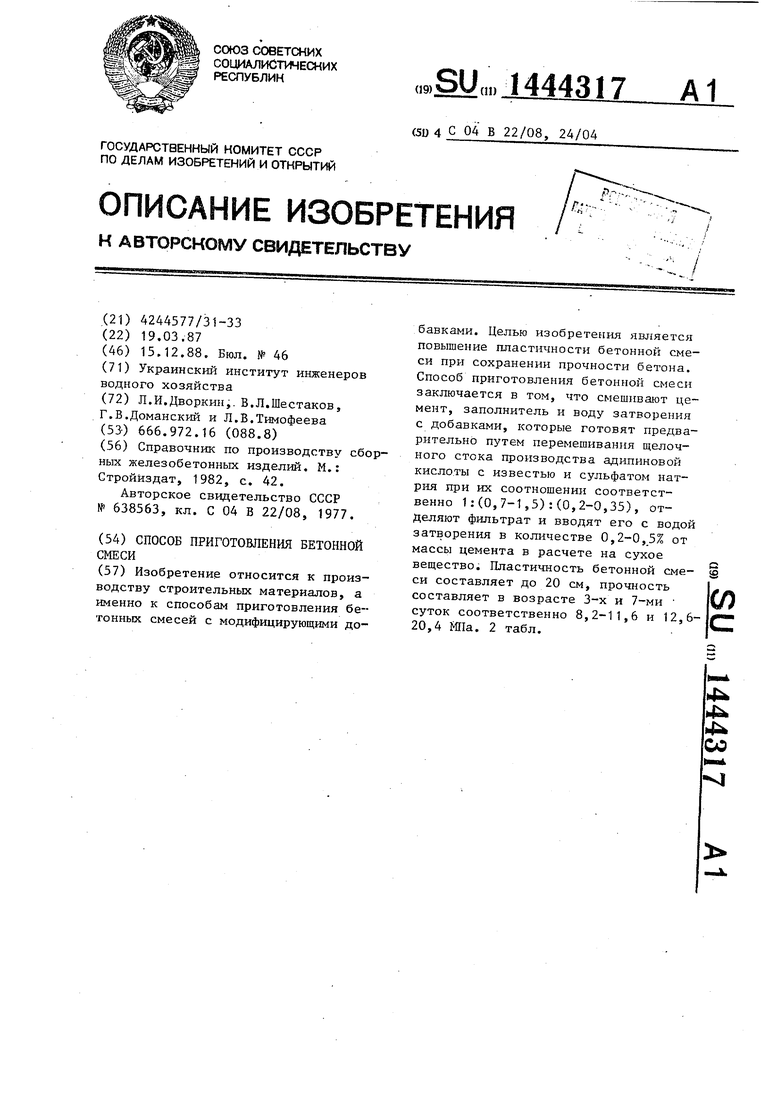

Изобретение относится к производству строительных материалов, а именно к способам приготовления бетонных смесей с модифицирующими добавками. Целью изобретения является повышение пластичности бетонной смеси при сохранении прочности бетона. Способ приготовления бетонной смеси заключается в том, что смешивают цемент, заполнитель и воду затворения с добавками, которые готовят предварительно путем перемешивания щелочного стока производства адипиновой кислоты с известью и сульфатом натрия при их соотношении соответственно 1:(0,7-1,5):(0,2-0,35), отделяют фильтрат и вводят его с водой затворения в количестве 0,2-0,5% от массы цемента в расчете на сухое вещество. Пластичность бетонной смеси составляет до 20 см, прочность составляет в возрасте 3-х и 7-ми суток соответственно 8,2-11,6 и 12,6- 20,4 МПа. 2 табл. сл

Свойства бетонных смесей с ЩСПК + Na,jSO

1 : 1,5 ; 0,35 0,2 0,5

1,3 0,3 0,2 0,5 0,7

ЬО S 0,25 0,2 0,5 0,7

Таблица 1

Таблица 2 Свойства бетонных смесей без добавки, с добавкой по прототипу

Без добавки

ЩСПК + поташ + + жидкое стекло (прототип)

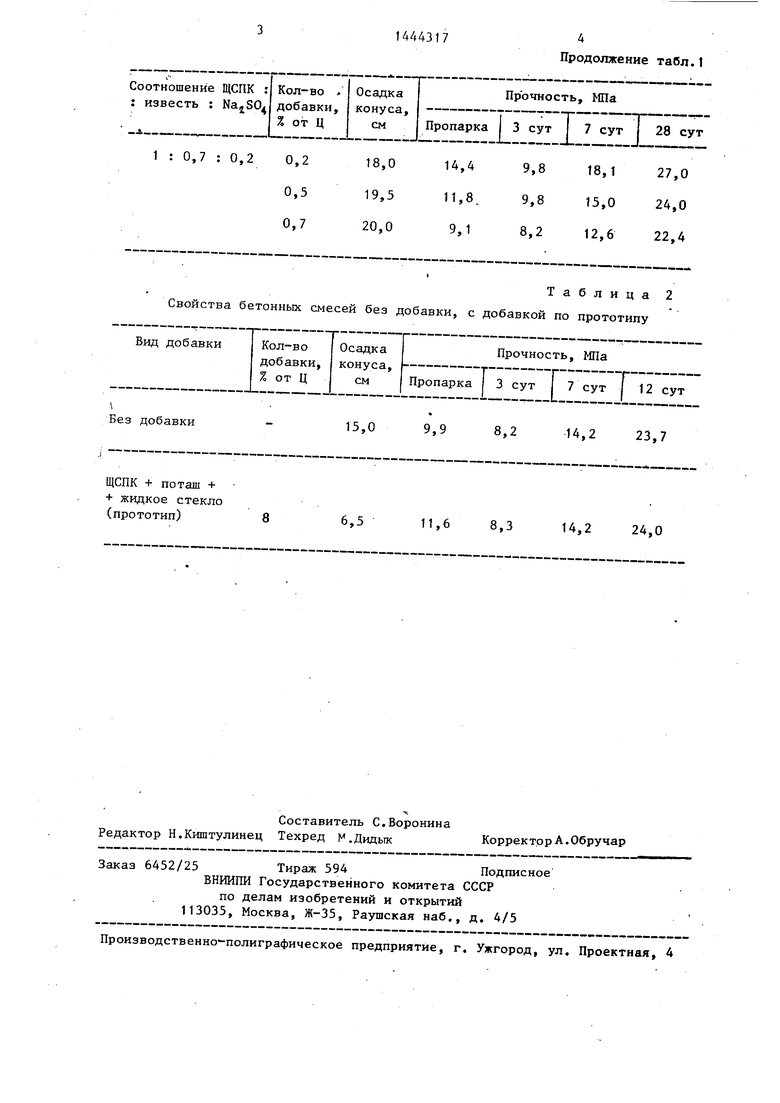

Продолжение табл.1

15,0

9,9

8,2

14,2 23,7

6,5

11,6

8,3

14,2 24,0
