Трубопровод Советский патент 1989 года по МПК F16L58/02

Изобретение относится к зксплуата- ции магистральных и разводящих-систем напорных трубопроводов, в частности к защите их от коррозии и обрастаний.

Целью изобретения является повыще- ние долговечности покрытия и сокращение материалов путем сокращения мест.крепления рукава к внутренней . поверхности трубопровода и выполнения его из чередующихся участков полиэтиленовой пленки и пленки ПХВ.

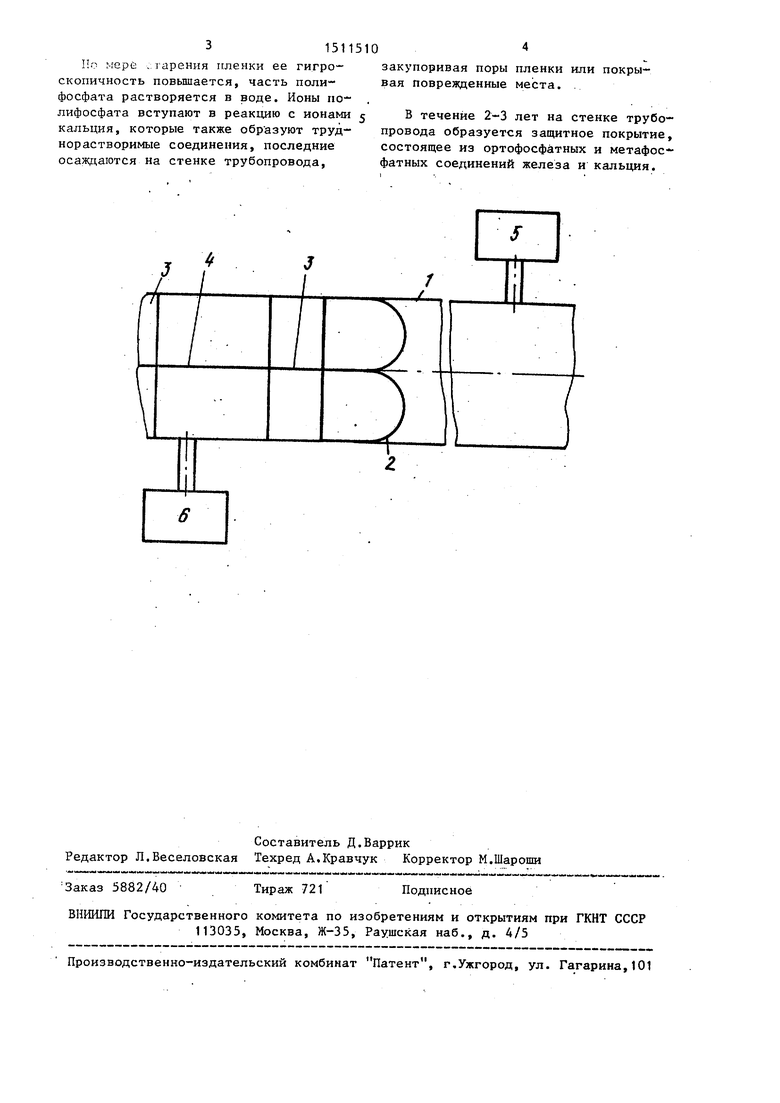

На уертеже представлена схема трубопровода.

Трубопровод состоит из стальной трубы 1, внутренняя поверхность которой облицована гибким рукавом 2 из полимерной пленки. Рукав на участках 3 закреплен на стенке трубы посредством клеящего состава, а участки 4, . расположенные между участками 4, заполнены ингибитором, например раствором полифосфата натрия с дозой 150 мг/л по Рг Of.

Рукав может быть выполнен из чередующихся участков полиэтиленовой пленки и пленки .ПХВ, при этом вставки из пленки ПХВ расположены на участках 3 крепления рукава к трубопроводу.

Для подачи клея и рабочего агента трубопровод снабжен патрубками 5 и 6.

Защита трубопровода от коррозии осуществляется следующим образом.

-При подаче, например, воды по тру- ропроводу она просачивается через шленку и разбавляет ингибитор. В процессе эксплуатации трубопровода в начальный период стенка трубопровода начинает корродировать. Ноны железа вступают в реакцию с ионами полифосфатов, образуя трудиорастворимые соединения.

СП

сд

315115104

По мере , арения гшенки ее гигро- закупоривая поры пленки или покры- скопичность повьшаатся, часть полифосфата растворяется в воде. Ионы полифосфата вступают в реакцию с ионами j кальция, которые также обр азуют труднорастворимые соединения, последние осаждаются на стенке трубопровода.

вая повреяоденные места.

В течение 2-3 лет на стенке труб провода образуется защитное покрыти состоящее из ортофосфатных и метафо фатных соединений железа и кальция

закупоривая поры пленки или покры-

вая повреяоденные места.

В течение 2-3 лет на стенке трубопровода образуется защитное покрытие, состоящее из ортофосфатных и метафос- фатных соединений железа и кальция.

Изобретение относится к эксплуатации магистральных и разводящих систем напорных трубопроводов, в частности к защите их от коррозии и обрастаний. Цель - повышение долговечности покрытия и экономии материалов. Трубопровод содержит облицовку из гибкого рукава, закрепленного дискретно на внутренней поверхности трубопровода посредством клеящего состава. Рукав выполнен из чередующихся участков полиэтиленовой пленки и пленки ПХВ. 1 з.п. ф-лы, 1 ил.

/ /
