Дорожно-строительная машина Советский патент 1991 года по МПК E01C21/00

Описание патента на изобретение SU1622489A1

Похожие патенты SU1622489A1

название год авторы номер документа
Тормоз 1978
  • Новожилов Михаил Васильевич
  • Лысяков Анатолий Григорьевич
  • Маргорин Евгений Николаевич
SU765556A1
ЛЮК ЗАЩИТНО-ГЕРМЕТИЧЕСКИЙ (ВАРИАНТЫ) 2008
  • Чернышков Александр Владимирович
RU2374395C1
СТЕНД ДЛЯ ИССЛЕДОВАНИЯ ПАРАМЕТРОВ КОНВЕЙЕРА С ПОДВЕСНОЙ ЛЕНТОЙ 2006
  • Тарасов Юрий Дмитриевич
  • Лунев Даниил Евгеньевич
RU2299413C1
Устройство для глубинного уплотнения грунта 1979
  • Бобылев Леонид Матвеевич
  • Герасименко Николай Петрович
  • Савостьянов Юрий Петрович
  • Ковалев Сергей Викторович
  • Ланеев Юрий Николаевич
  • Григоращенко Владимир Александрович
  • Ткач Хаим Беркович
SU883239A1
ПОДЪЕМНИК ДЛЯ АВТОМОБИЛЕЙ 2000
  • Губин В.И.
  • Рахман Ю.А.
  • Холичев В.Н.
RU2184074C1
Ямокопатель 1981
  • Матюшкин Михаил Михайлович
  • Борисов Алексей Стефанович
SU1041055A1
Противоточный горизонтальный шнековый экстрактор 1990
  • Лебедкин Сергей Викторович
  • Огорельцев Юрий Иванович
  • Писаревский Николай Павлович
  • Попов Николай Лаврентьевич
SU1819648A1
Землеройная машина 1983
  • Жирнов Вениамин Константинович
SU1199881A1
ЗЕМЛЕРОЙНАЯ МАШИНА 1995
  • Цветков Виктор Иванович
  • Гончарова Ирина Александровна
RU2085664C1
Устройство для перемещения пакетов звеньев рельсового пути 1990
  • Короткевич Генрих Михаилович
  • Короткевич Валерий Михаилович
  • Короткевич Альберт Генрихович
SU1802027A1

Реферат патента 1991 года Дорожно-строительная машина

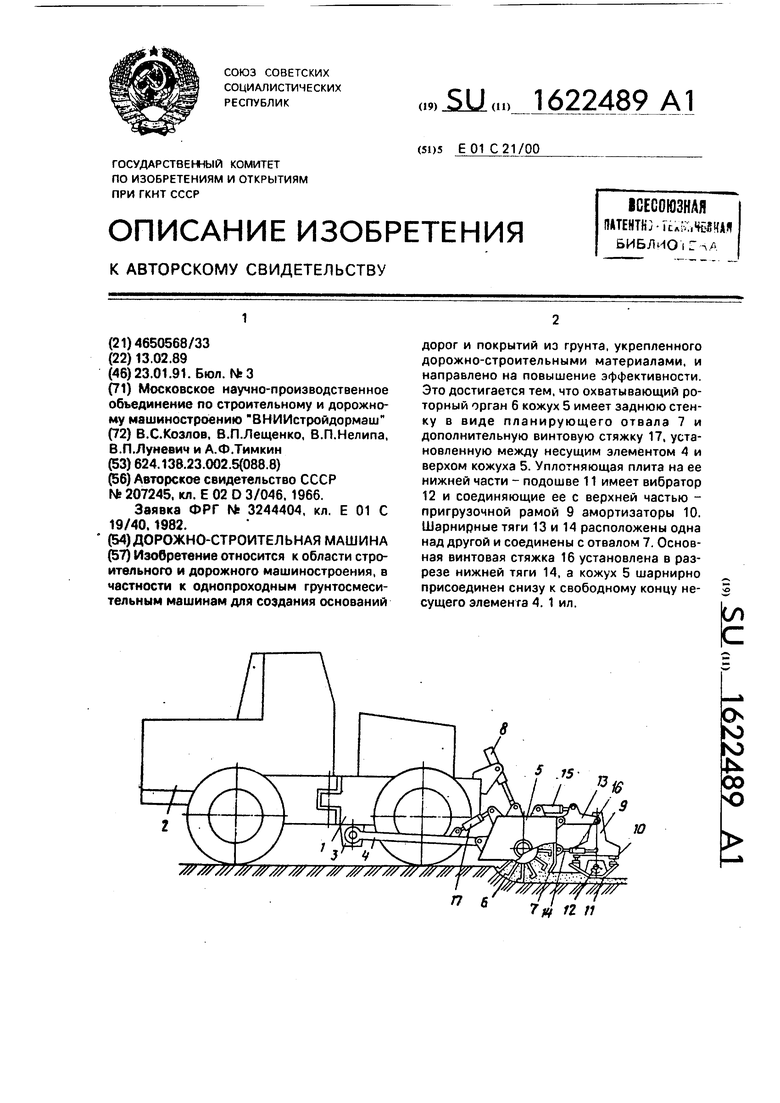

Изобретение относится к области строительного и дорожного машиностроения, в частности к однопроходным грунтосмеси- тельным машинам для создания оснований дорог и покрытий из грунта, укрепленного дорожностроительными материалами, и направлено на повышение эффективности. Это достигается тем, что охватывающий роторный орган 6 кожух 5 имеет заднюю стенку в виде планирующего отвала 7 и дополнительную винтовую стяжку 17, установленную между несущим элементом 4 и верхом кожуха 5. Уплотняющая плита на ее нижней части - подошве 11 имеет вибратор 12 и соединяющие ее с верхней частью - пригрузочной рамой 9 амортизаторы 10. Шарнирные тяги 13 и 14 расположены одна над другой и соединены с отвалом 7. Основная винтовая стяжка 16 установлена в разрезе нижней тяги 14, а кожух 5 шарнирно присоединен снизу к свободному концу несущего элемента 4. 1 ил. СЛ

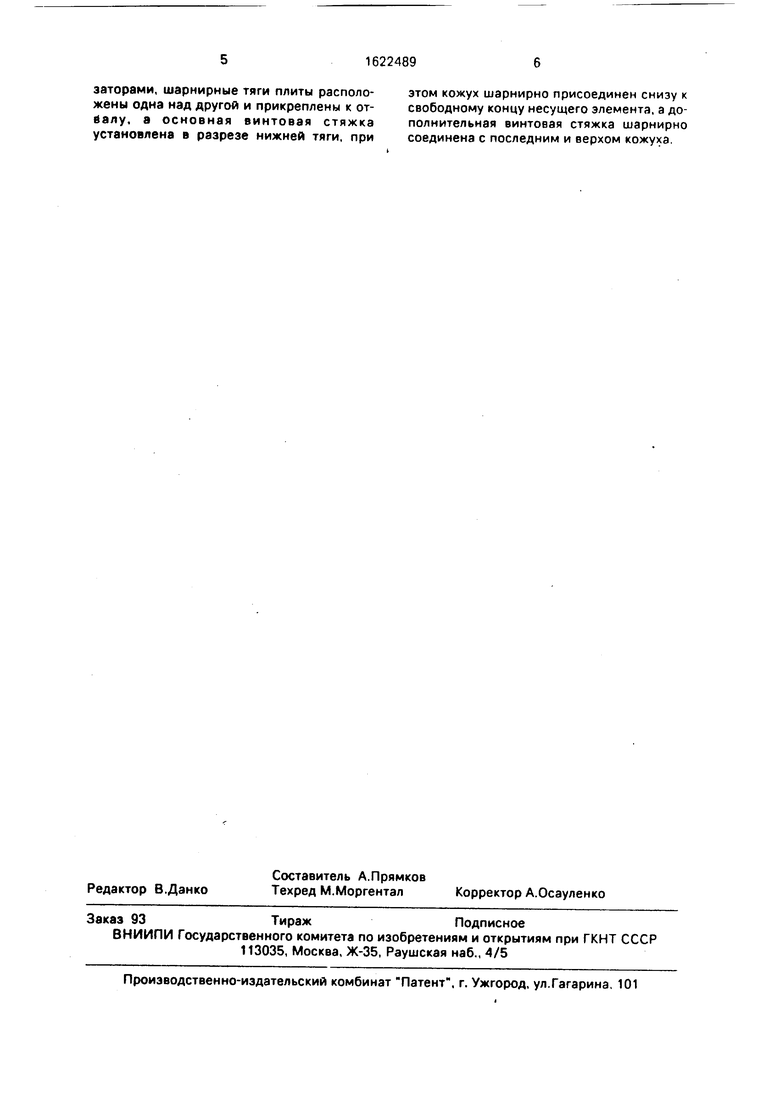

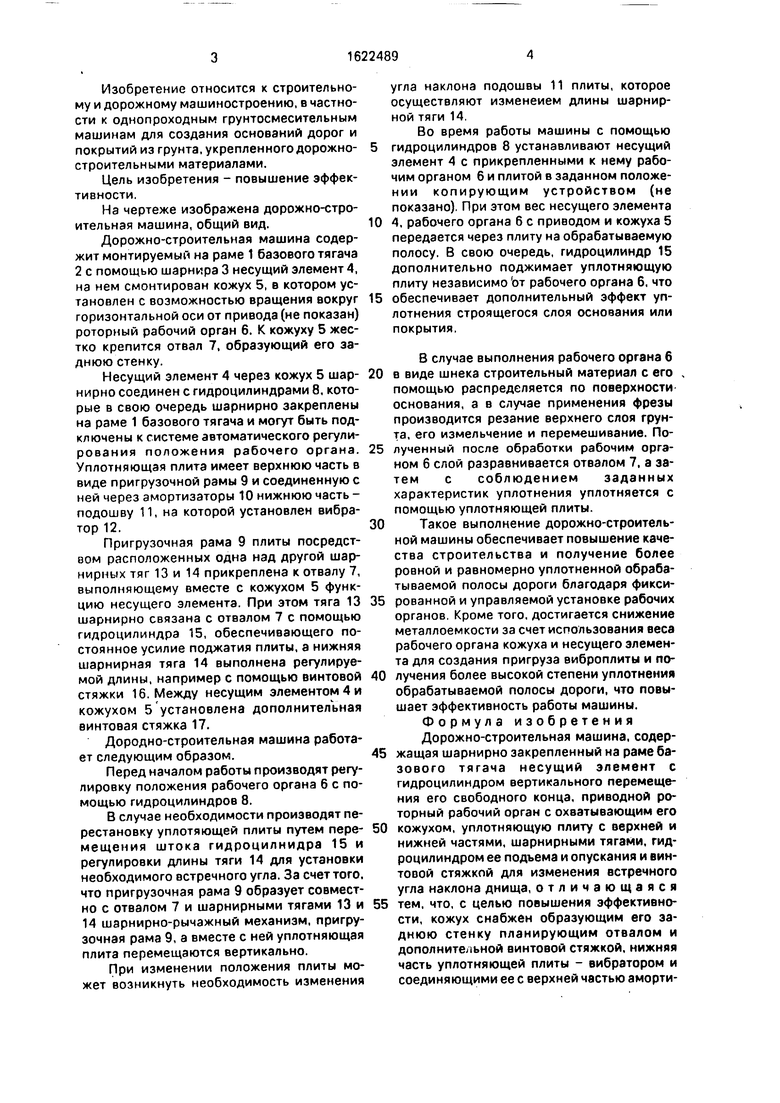

Формула изобретения SU 1 622 489 A1

Документы, цитированные в отчете о поиске Патент 1991 года SU1622489A1

МАШИНА ДЛЯ УПЛОТНЕНИЯ ГРУНТОВ 0
  • С. А. Фейтельман, И. Г. Эфрос, В. С. Смирнов, И. М. Будницкий, А. Н. Зеленин, В. И. Рассохин, П. Д. Стрельников, П. П. Бриц
  • Р. Б. Виркерман
SU207245A1
Аппарат для очищения воды при помощи химических реактивов 1917
  • Гордон И.Д.
SU2A1
Двухтактный двигатель внутреннего горения 1924
  • Фомин В.Н.
SU1966A1
Заявка ФРГ № 3244404, кл
Печь для непрерывного получения сернистого натрия 1921
  • Настюков А.М.
  • Настюков К.И.
SU1A1

SU 1 622 489 A1

Авторы

Козлов Борис Сергеевич

Лещенко Виктор Прокофьевич

Нелипа Виталий Павлович

Луневич Владимир Петрович

Тимкин Алексей Федорович

Даты

1991-01-23Публикация

1989-02-13Подача
