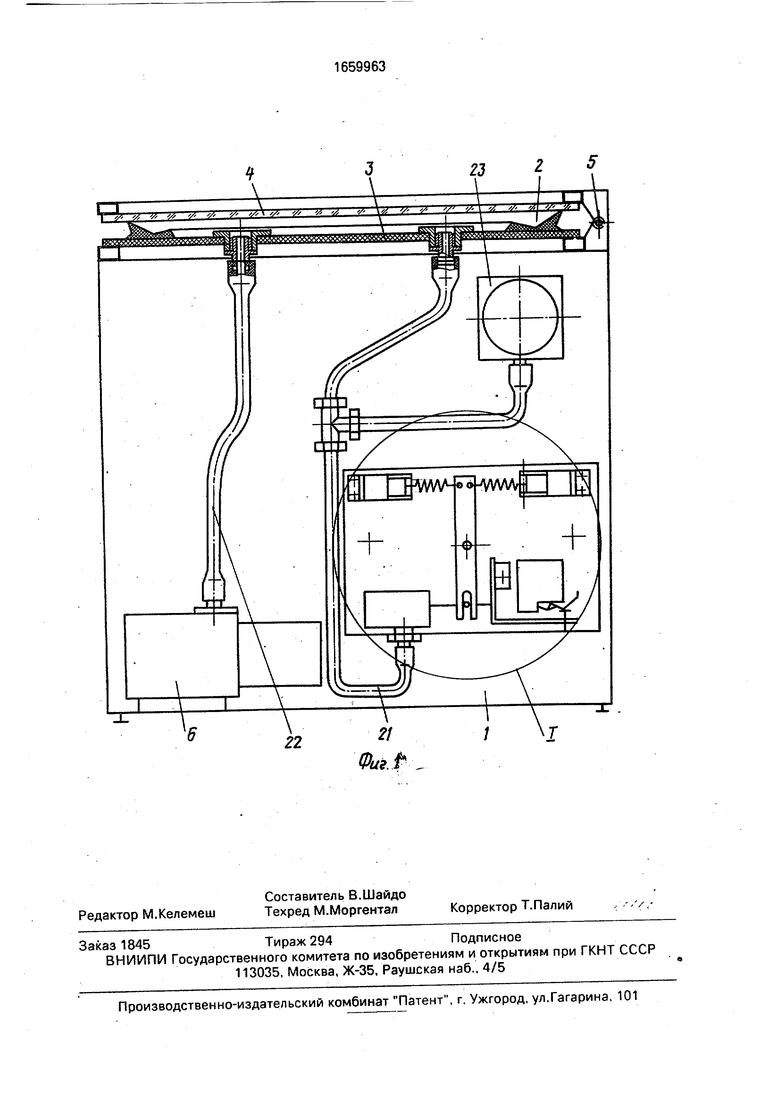

Иллюстрации к изобретению SU 1 659 963 A1

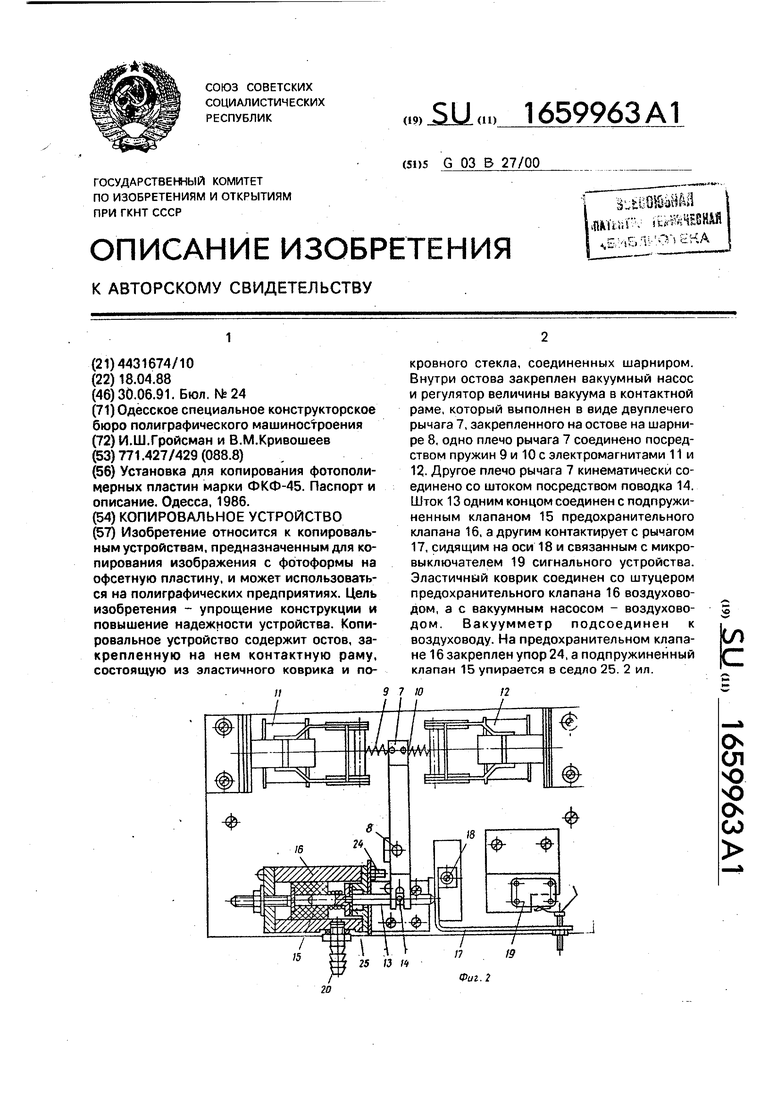

Реферат патента 1991 года Копировальное устройство

Изобретение относится к копировальным устройствам, предназначенным для копирования изображения с фотоформы на офсетную пластину, и может использоваться на полиграфических предприятиях. Цель изобретения - упрощение конструкции и повышение надежности устройства. Копировальное устройство содержит остов, закрепленную на нем контактную раму, состоящую из эластичного коврика и покровного стекла, соединенных шарниром. Внутри остова закреплен вакуумный насос и регулятор величины вакуума в контактной раме, который выполнен в виде двуплечего рычага 7, закрепленного на остове на шарнире 8, одно плечо рычага 7 соединено посредством пружин 9 и 10 с электромагнитами 11 и 12- Другое плечо рычага 7 кинематически соединено со штоком посредством поводка 14. Шток 13 одним концом соединен с подпружиненным клапаном 15 предохранительного клапана 16, а другим контактирует с рычагом 17, сидящим на оси 18 и связанным с микровыключателем 19 сигнального устройства. Эластичный коврик соединен со штуцером предохранительного клапана 16 воздуховодом, а с вакуумным насосом - воздуховодом. Вакуумметр подсоединен к воздуховоду. На предохранительном клапане 16 закреплен упор 24, а подпружиненный клапан 15 упирается в седло 25. 2 ил. сл с

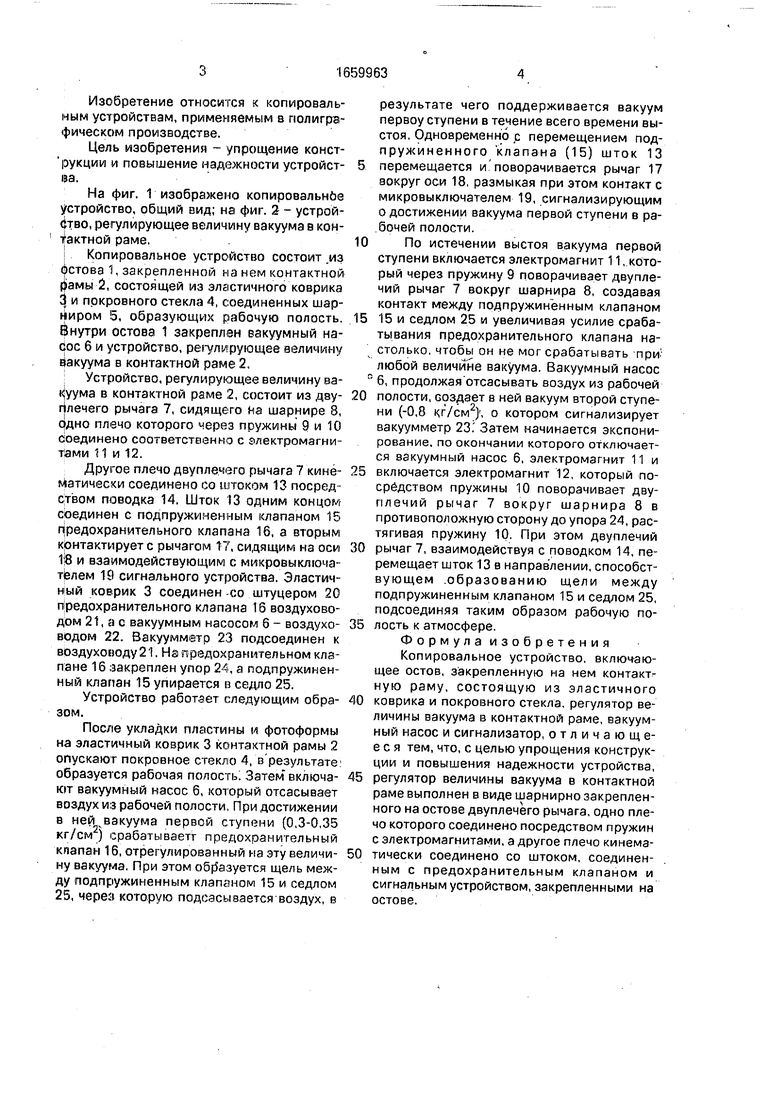

Формула изобретения SU 1 659 963 A1

Документы, цитированные в отчете о поиске Патент 1991 года SU1659963A1

Железобетонный фасонный камень для кладки стен 1920
  • Кутузов И.Н.
SU45A1
Паспорт и описание
Одесса, 1986.

SU 1 659 963 A1

Авторы

Гройсман Исаак Шулимович

Кривошеев Валерий Михайлович

Даты

1991-06-30Публикация

1988-04-18Подача
