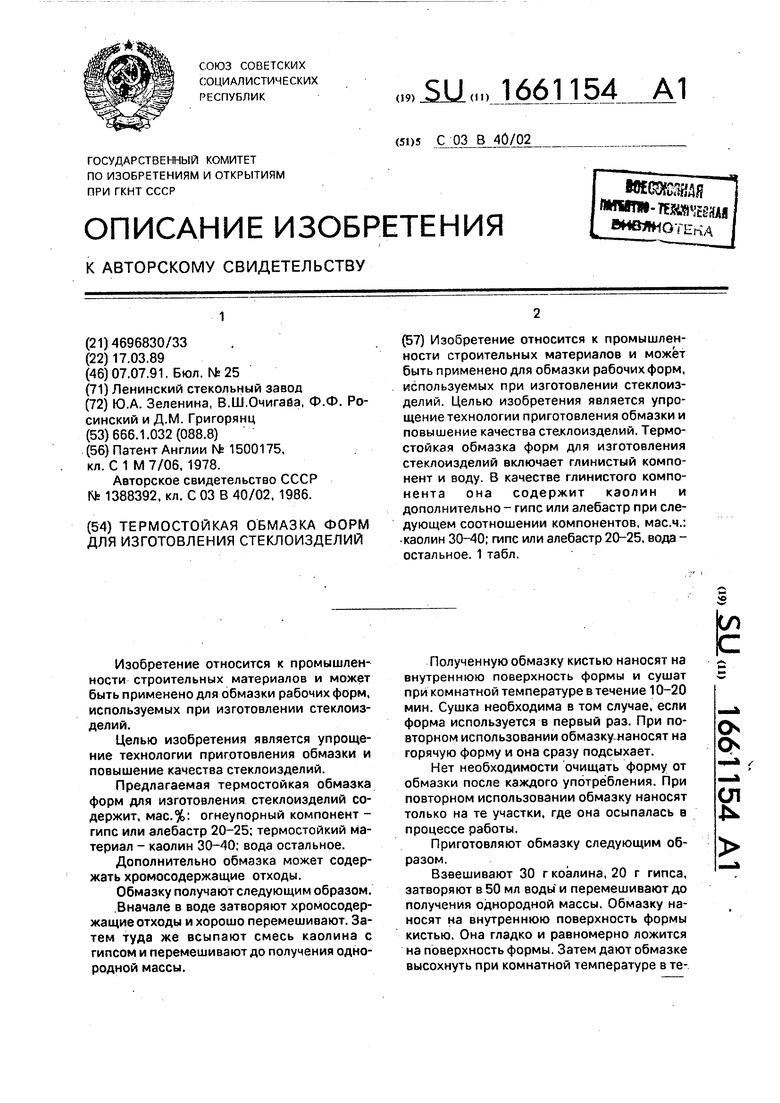

Термостойкая обмазка форм для изготовления стеклоизделий Советский патент 1991 года по МПК C03B40/02

Изобретение относится к промышленности строительных материалов и может быть применено для обмазки рабочих форм, используемых при изготовлении стеклоизделий.

Целью изобретения является упрощение технологии приготовления обмазки и повышение качества стеклоизделий.

Предлагаемая термостойкая обмазка форм для изготовления стеклоизделий содержит, мас.%: огнеупорный компонент - гипс или алебастр 20-25; термостойкий материал - каолин 30-40; вода остальное.

Дополнительно обмазка может содержать хромосодержащие отходы.

Обмазку получают следующим образом.

Вначале в воде затворяют хромосодержащие отходы и хорошо перемешивают. Затем туда же всыпают смесь каолина с гипсом и перемешивают до получения однородной массы.

Полученную обмазку кистью наносят на внутреннюю поверхность формы и сушат при комнатной температуре в течение 10-20 мин. Сушка необходима в том случае, если форма используется в первый раз. При повторном использовании обмазку наносят на горячую форму и она сразу подсыхает.

Нет необходимости очищать форму от обмазки после каждого употребления. При повторном использовании обмазку наносят только на те участки, где она осыпалась в процессе работы.

Приготовляют обмазку следующим образом.

Взвешивают 30 гкоалина, 20 г гипса, затворяют в 50 мл воды и перемешивают до получения однородной массы. Обмазку наносят на внутреннюю поверхность формы кистью. Она гладко и равномерно ложится на поверхность формы. Затем дают обмазке высохнуть при комнатной температуре в теOsON

СЛ

4

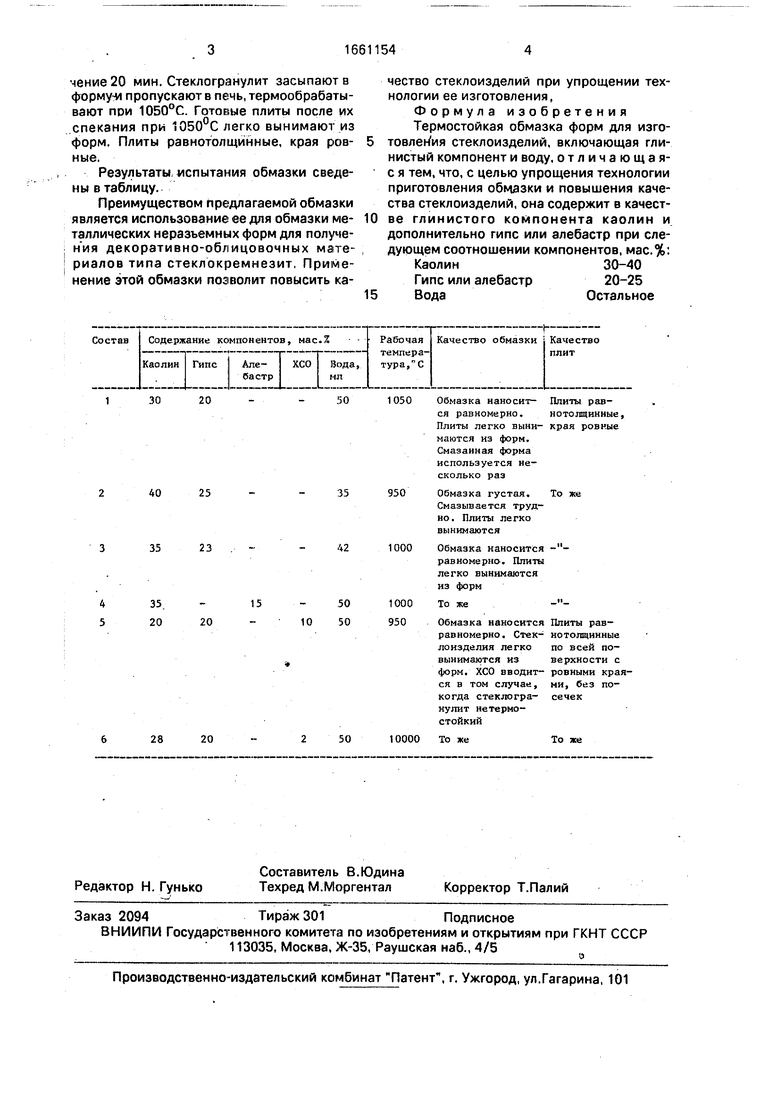

чение20 мин. Стеклогранулит засыпают в форму-и пропускают в печь, термообрэбаты- вают при 1050°С. Готовые плиты после их спекания при 1050°С легко вынимают из форм. Плиты равнотолщинные, края ровные.

Результаты испытания обмазки сведены в таблицу.

Преимуществом предлагаемой обмазки является использование ее для обмазки металлических неразъемных форм для получе- н ия декоративно-облицовочных материалов типа стеклокремнезит, Применение этой обмазки позволит повысить ка0

5

чество стеклоизделий при упрощении технологии ее изготовления,

Формула изобретения Термостойкая обмазка форм для изго- товлен ия стеклоизделий, включающая глинистый компонент и воду, отличающая- с я тем, что, с целью упрощения технологии приготовления обмазки и повышения качества стеклоизделий, она содержит в качестве глинистого компонента каолин и дополнительно гипс или алебастр при следующем соотношении компонентов, мас.%: Каолин30-40

Гипс или алебастр20-25

ВодаОстальное

Изобретение относится к промышленности строительных материалов и может быть применена для обмазки рабочих форм, используемых при изготовлении стеклоизделий. Целью изобретения является упрощение технологии приготовления обмазки и повышение качества стеклоизделий. Термостойкая обмазка форм для изготовления стеклоизделий включает глинистый компонент и воду. В качестве глинистого компонента она содержит каолин и дополнительно - гипс или алебастр при следующем соотношении компонентов, мас.ч: каолин 30 - 40

гипс или алебастр 20 - 25, вода - остальное. 1 табл.

40

25

35

35

23

42

15

20

10

50 50

28

20

50

0

000

000 50

ся равномерно. нотолщинные, Плиты легко выни- края ровные маются из форм. Смазанная форма используется несколько раз

Обмазка густая. То же Смазывается трудно. Плиты легко вынимаются

Обмазка наносится равномерно. Плиты легко вынимаются из форм

То же- Обмазка наносится равномерно. Стек- лоизделия легко вынимаются из форм. ХСО вводится в том случае, когда стекло грану лит нетермостойкий

Плиты равно то лщннные по всей поверхности с ровными краями, без по- сечек

10000 То же

То же
