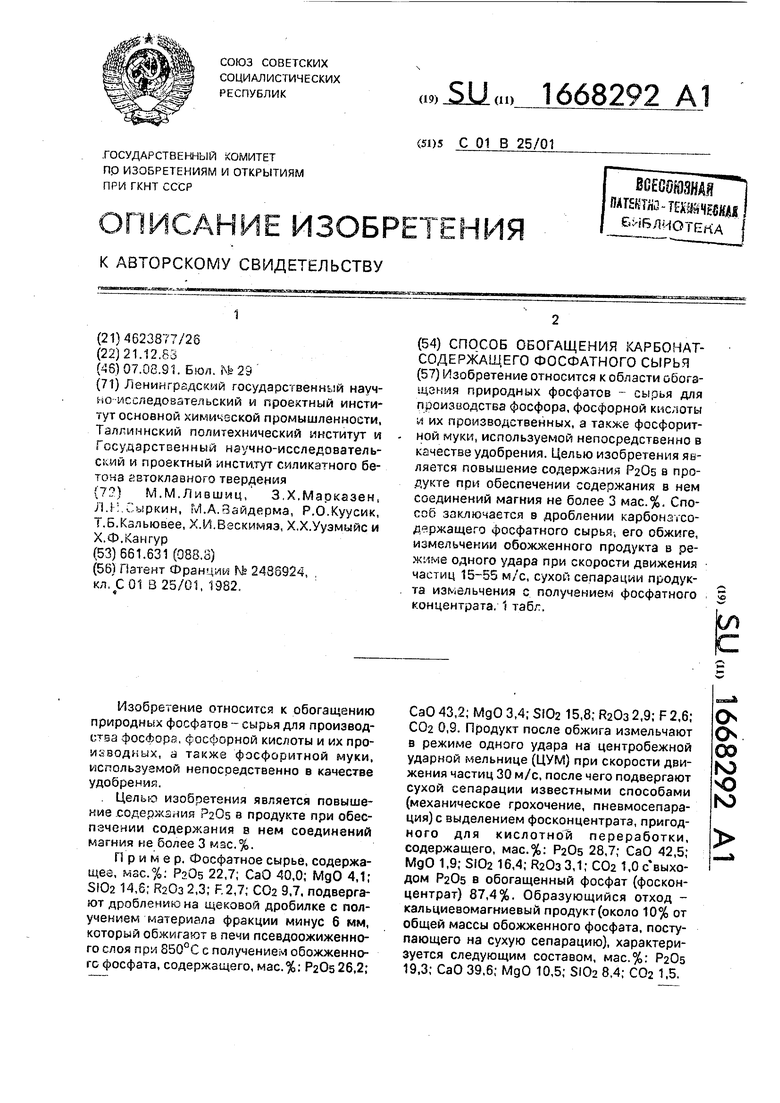

Способ обогащения карбонатсодержащего фосфатного сырья Советский патент 1991 года по МПК C01B25/01

Изобретение относится к обогащению природных фосфатов - сырья для производства , фосфорной кислоты и их про- Иоводных, а также фосфоритной муки, используемой непосредственно в качестве удобрения.

Целью изобретения является повышение содержания PaOs в продукте при обес- пэчении содержания а нем соединений магния не более 3 мзс.%.

Пример. Фосфатное сырье, содержащее, мзс.%: 22,7, СаО 40,0; МдО 4,1; SI02 14,6; Н20з 2,3; F.2,7; С02 9,7, подвергают дроблению на щековой дробилке с получением материала фракции минус 6 мм, который обжигают в печи псевдоожиженно- го слоя пои 850°С с получением обожженного фосфата, содержащего, мас.%: P20s26,2;

СаО 43,2; МдО 3,4; SI02 15,8; R20a 2,9; F 2,6; С02 0,9. Продукт после обжига измельчают в режиме одного удара на центробежной ударной мельнице (ЦУМ) при скорости движения частиц 30 м/с, после чего подвергают сухой сепарации известными способами (механическое грохочение, пневмосепара- ция)с выделением фосконцентрата, пригодного для кислотной переработки, содержащего, мас.%: P20s 28,7; СаО 42,5; МдО 1,9; SI02 16,4; Я20зЗ,1; СОа 1,0с выхо- дом P20s в обогащенный фосфат (фоскон- центрат) 87,4%. Образующийся отход - кальциевомагниевый продукт (около 10% от общей массы обожженного фосфата, поступающего на сухую сепарацию), характеризуется следующим составом, мас.%: P20s 19,3; СаО 39,6; МдО 10,5; Si02 8,4; С02 1,5.

О

о

00

ю ю ю

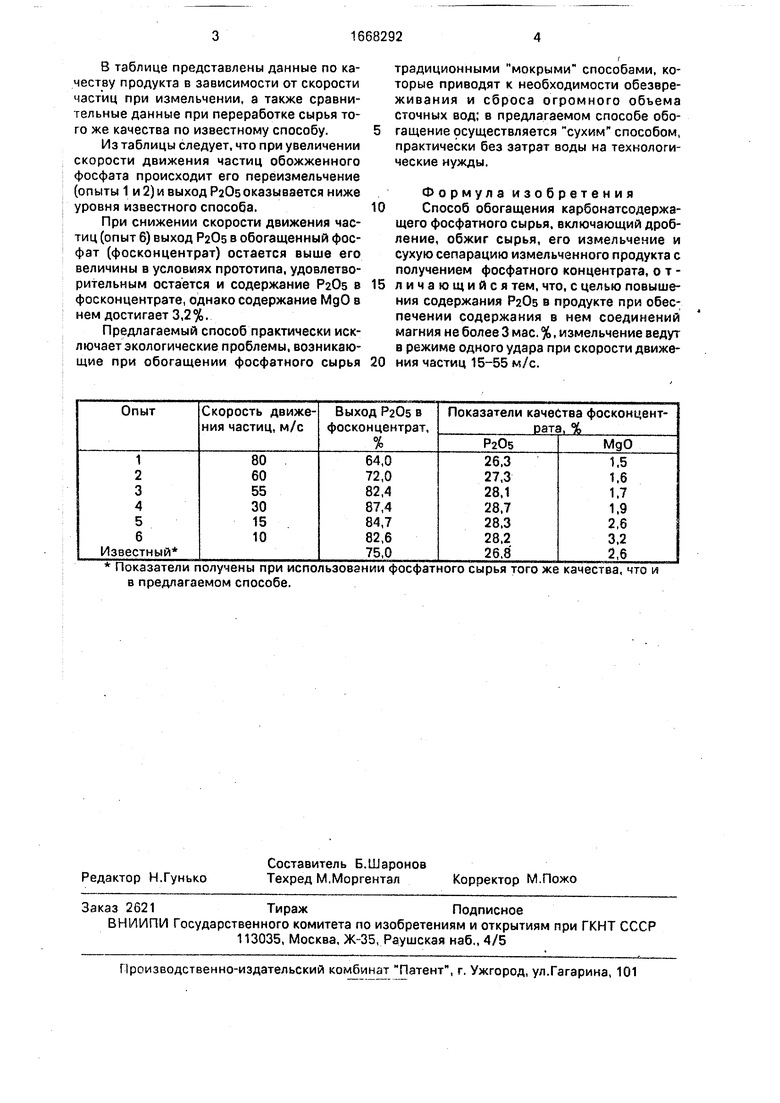

В таблице представлены данные по качеству продукта в зависимости от скорости частиц при измельчении, а также сравнительные данные при переработке сырья того же качества по известному способу.

Из таблицы следует, что при увеличении скорости движения частиц обожженного фосфата происходит его переизмельчение (опыты 1 и 2) и выход РаОб оказывается ниже уровня известного способа.

При снижении скорости движения частиц (опыт 6) выход PaOs в обогащенный фосфат (фосконцентрат) остается выше его величины в условиях прототипа, удовлетворительным остается и содержание PaOs в фосконцентрате, однако содержание МдО в нем достигает 3,2%.

Предлагаемый способ практически исключает экологические проблемы, возникающие при обогащении фосфатного сырья

традиционными мокрыми способами, которые приводят к необходимости обезвреживания и сброса огромного объема сточных вод; в предлагаемом способе обогащение рсуществляется сухим способом, практически без затрат воды на технологические нужды.

Формула изобретения Способ обогащения карбонатсодержа- щего фосфатного сырья, включающий дробление, обжиг сырья, его измельчение и сухую сепарацию измельченного продукта с получением фосфатного концентрата, отличающийся тем, что, с целью повышения содержания PaOs в продукте при обеспечении содержания в нем соединений магния не более 3 мае. %, измельчение ведут в режиме одного удара при скорости движения частиц 15-55 м/с.

Изобретение относится к области обогащения природных фосфатов - сырья для производства фосфора, фосфорной кислоты и их производных, а также фосфоритной муки, используемой непосредственно в качестве удобрения. Целью изобретения является повышение содержания P₂O₅ в продукте при обеспечении содержания в нем соединений магния не более 3 мас.%. Способ заключается в дроблении карбонатсодержащего фосфатного сырья, его обжиге, измельчении обожженного продукта в режиме одного удара при скорости движения частиц 15 - 55 м/с, сухой сепарации продукта измельчения с получением фосфатного концентрата. 1 табл.

Показатели получены при использовании фосфатного сырья того же качества, что и в предлагаемом способе.
